| Sujet : Condo mica US Nouveau | De Pierre Le 22-06-2008 à 15:24 cms |
|  |

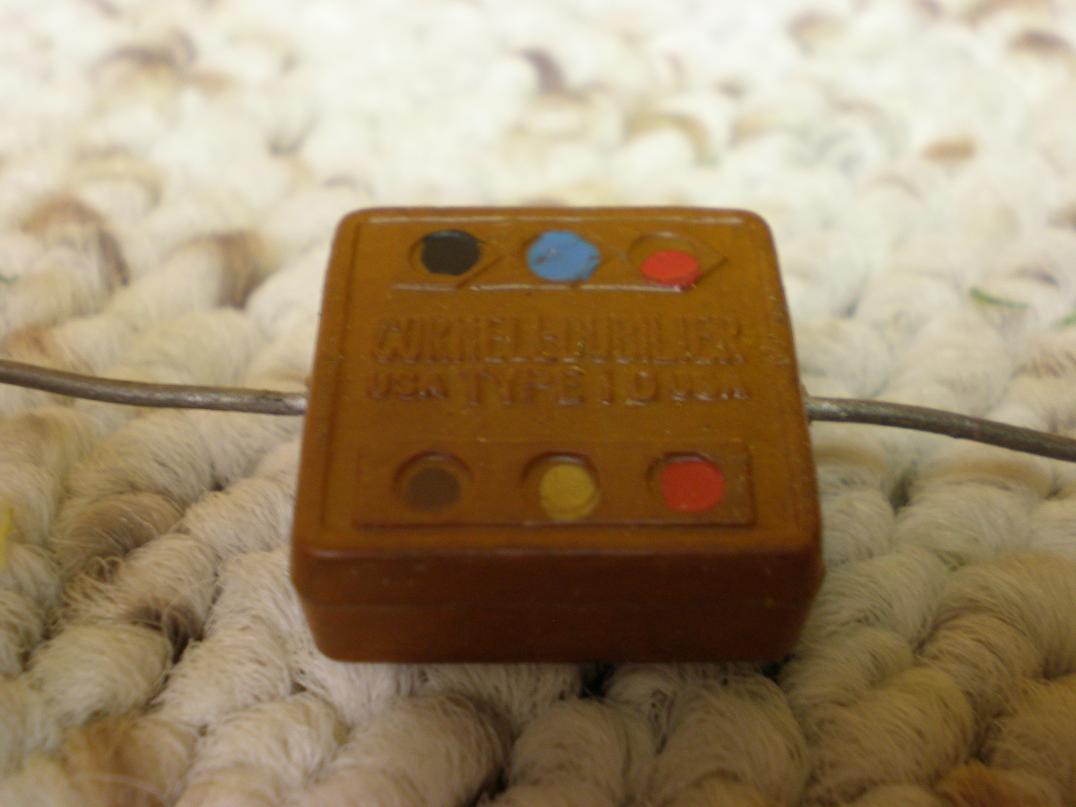

Ce condo mica Cornell-Dubilier USA à une valeur de 6nf au capacimètre, mais je n'ai aucune idée de la tension de service ??
Je ne possède aucun document sur les codes des couleur US !!
Merci à qui pourra me renseigner  !
Pierre
| |
| |
|
| Sujet : Condo mica US Nouveau | De Pierre Le 22-06-2008 à 15:54 cms |
| |
J'ai parcouru le net mais rien de concret !!

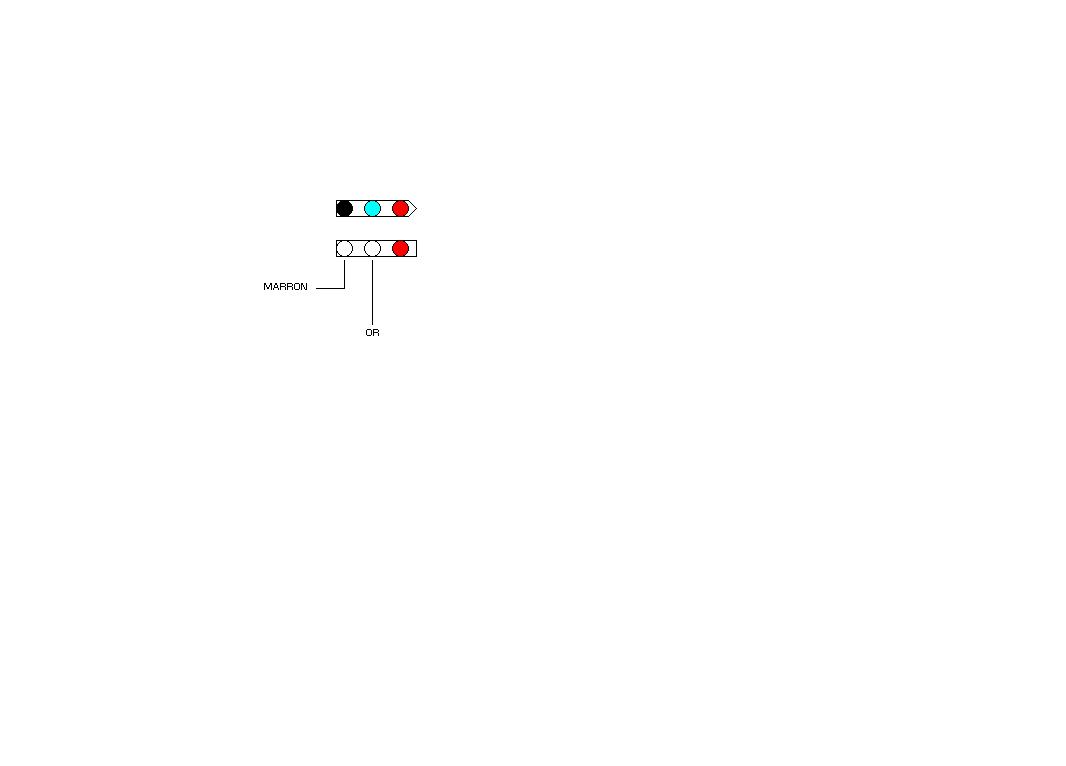

D'après le site Les carnets de la tsf, ce serait un code JAN, la valeur doit ètre bleu rouge rouge pour 6,2nf, la couleur or doit être la tolérance, il ets possible que le point marron en bas à gauche soit la tension de service mais je n'en suis pas sûr !!
Pour le point noir en haut à gauche je ne sais pas ?!!
Merci d'avance pour l'aide !
Pierre
| |
|
|
| Sujet : Condo mica US Nouveau | De Bernard-GRZ Le 22-06-2008 à 17:14 sta |
|
Bonjour Pierre,
Je vous envoie une page de code extraite d'une notice Heathkit en pièce jointe. J'ai essayé de réduire la taille du fichier pour l'incorporer sur le site, mais elle devient illisible.
|
|
| Sujet : Condo mica US Nouveau | De Jpg Le 22-06-2008 à 17:38 sta |
|
Pierre, regardez dans votre boite Perso.
Jpg
|
|
| Sujet : Condo mica US Nouveau | De Sylvain Vanier Le 22-06-2008 à 18:00 sta |
|
Voici un lien utile:
http://www.tpub.com/neets/book2/3g.htm
Sylvain
|
|
| Sujet : Condo mica US Nouveau | De Pierre Le 22-06-2008 à 18:29 cms |
| |
|
| Sujet : Condo mica US Nouveau | De Pierre Le 22-06-2008 à 18:37 cms |
| |
Selon le lien de Sylvain ( merci Sylvain), en regardant tout en bas de la page, apparement il faut multiplier le point marron par 100, ce qui donnerai une tension de service de 100v, mais est ce le bon !
Pierre
| |
|
|
| Sujet : Condo mica US Nouveau | De ON5MJ Le 22-06-2008 à 21:09 sta |
|
Je n'ai jamais vu de condo au mica qui ne tenait que 100 V, surtout dans les anciens. A vue de nez je dirais 500V.
|
|
| Sujet : Condo mica US Nouveau | De christiandu24 Le 22-06-2008 à 22:37 sta |
|
bonsoir

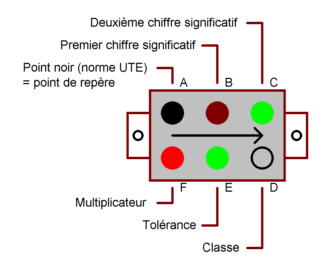

si on regarde ici on a bien les 6 nF ( 6000 pF ) et 500v
|
|
| Sujet : Condo mica US Nouveau | De YM Le 22-06-2008 à 23:16 sta |
|
|
|
| Sujet : Condo mica US Nouveau | De Pierre Le 23-06-2008 à 12:37 cms |
| |
500v ???, et pourquoi n'y aurait il pas eu de condo mica 100v ??, expliquez moi alors les 500v, par rapport à quels points de couleur !!
Puissse-que l'or est la tolérance, le point marron qui me reste en bas à gauche c'est quoi ??, ce ne peut être qu'un multiplicateur X100 !!
Non Cristiandu34, car à la place du point rouge du dessin ci joint, j'ai un point marron, et sur le tableau est indiqué 100v pour un point marron !!
En code JAN, un seul point marron à gauche en bas indique une multiplication par 100, pour 500v il faut un point vert, ce que je n'ai pas !!
Pierre
| |
| |
|
| Sujet : Condo mica US Nouveau | De christiandu24 Le 23-06-2008 à 12:56 sta |
|
bonjour

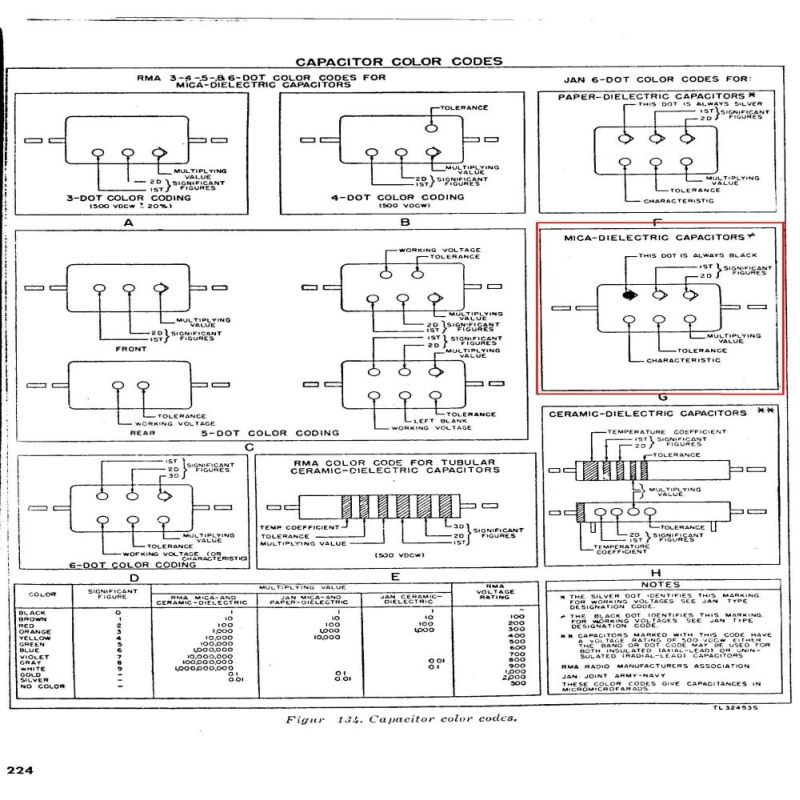

ci joint extrait notice ANGRC9
Mais là on a pas les 6nf , galère quand même
christian
| |
|
| Sujet : Condo mica US Nouveau | De christiandu24 Le 23-06-2008 à 18:22 sta |
|
rectif du post ci dessus on a bien les 6nf ( 6.2 en fait )

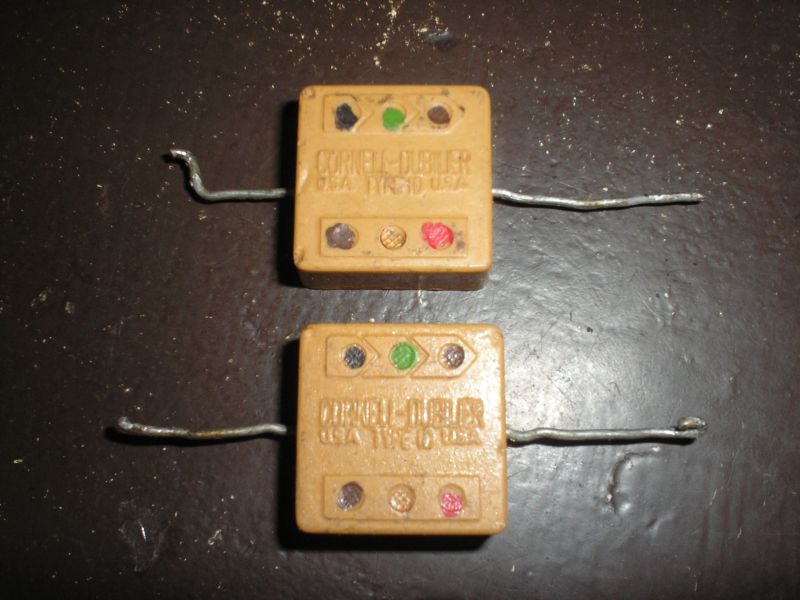

pour essai avec 2 condos Cornel-Dubilier
je mesure 5,1nF environ avec les couleurs suivantes:
rangée 1 : noir ,vert(5),marron (1)
rangée 2 : marron , or , rouge (x100 )
soit 5100 pf ( 5,1nf ) sur les deux
christian
| |
|
| Sujet : Condo mica US Nouveau | De Bernard-GRZ Le 23-06-2008 à 20:01 sta |
|
Le croquis de sonelec-musique n'est pas bon. Je suis d'accord avec ON5MJ sur la tension. Des condensateurs ont la valeur de 500 V inscrite directement par moulage du boîtier.
|
|
| Sujet : Condo mica US Nouveau | De Sylvain Vanier Le 23-06-2008 à 21:10 sta |
|
Voici un second line dans mes archives qui confirme les codes de couleurs:
http://www.radioremembered.org/capcode.htm
C'est bien un capa de 6200pf (6,2nf), 100V et 4%!
Étrange, à moins que la couleur soit erronée.
Sylvain
|
|
| Sujet : Condo mica US Nouveau | De Pierre Le 23-06-2008 à 21:34 cms |
| |
Non Bernard, je possède des 500v au mica argenté, ce ne sont pas les même et les valeur sont plus petites, là ça fait quand même 6,2nf !!
Christian à le même point marron en bas à gauche, le multiplicateur est X100, donc 100v de tension de service pour le mien, le X100 correspond à un seul point et au au code JAN (millitaire ?), voir le site les Carnets de la TSF, il faut donc pour le code JAN multiplier le point en bas à gauche par 100 !!
J'en ai des plus gros qui font 10nf avec un point vert, la tenue en tension est de 500v !!
Pierre
| |
|
|
| Sujet : Condo mica US Nouveau | De Bernard-GRZ Le 23-06-2008 à 22:18 sta |
|
Je suis d'accord, je viens de regarder un condensateur de 330pF il comporte un point vert donc 500V.
La difficulté est le premier point de couleur, soit il indique le code JAN (NOIR) ou le code RMA (BLANC) et dans le code RMA c'est le premier chiffre...noir pour 0.
Bonne soirée.
|
|
| Sujet : Condo mica US Nouveau | De YM Le 24-06-2008 à 07:36 sta |
|
Ouais bon ...
Mais qu'est ce qui permet d'affirmer qu'il s'agit de condos mica ? Argenté ou pas ?
C'est marqué où ça ? ?
Yves.
|
|
| Sujet : Condo mica US Nouveau | De Sylvain Vanier Le 24-06-2008 à 07:52 sta |
|
"Ouais bon ...
Mais qu'est ce qui permet d'affirmer qu'il s'agit de condos mica ? Argenté ou pas ?
C'est marqué où ça ? "
Pas si évident.
Certains fabricants ou à tout le moins un fabricant certain, offrait des condos de type dominos au mica et papier sous la même enveloppe. J'en ai déjà fait les frais.
Sauf exeptions, les basses valeurs en picos sont de type mica et les plus hautes valeurs
> 001uf (1 nf) risquent d'être de type papier. Ce qui expliquerait peut-être la basse valeur en tension.
Une simple chirurgie simple dissiperait tout doute dans ce cas.
Sylvain
|
|
| Sujet : Condo mica US Nouveau | De jackoe Le 24-06-2008 à 09:34 sta |
|
|
|
| Sujet : Condo mica US Nouveau | De YM Le 24-06-2008 à 11:28 sta |
|
Ca pourrait éviter d'autopsier le cadavre ![[:ouin:]](s10.gif)
|
|
| Sujet : Condo mica US Nouveau | De Pierrot du 82 Le 24-06-2008 à 16:55 cms |
| |
Il suffit d'avoir un pont RLC.
La mesure des pertes D lèvera le doute ; un vieux condo au papier, même déguisé en mica se trahira à coup sûr !
| |
|
|
| Sujet : Condo mica US Nouveau | De Pierre Le 24-06-2008 à 21:22 cms |
| |
J'en coupe un en deux demain !!
Pierre
| |
|
|
| Sujet : Condo mica US Nouveau | De Sylvain Vanier Le 25-06-2008 à 23:21 sta |
|
Bof,
Quel plaisir y-a-t'il dans la méthode scientifique ?
Rien ne remplace le plaisir de se salir les mains, non ?
Allez Pierre, à la découpe le condo! Faites nous voir ses entrailles à ce domino...
Moi je vote papier.
Sylvain
|
|
| Sujet : Condo mica US Nouveau | De Pierrot du 82 Le 26-06-2008 à 04:01 cms |
| |
Si il est au papier, il était mort de toutes façons...
| |
|
|
| Sujet : Condo mica US Nouveau | De Pierre Le 26-06-2008 à 20:50 cms |
| |
Pas encore fait, d'autre priorités en ce moment, patience !!
Pierre
| |
|
|
| Sujet : Condo mica US Nouveau | De gaet1001 Le 26-06-2008 à 20:57 sta |
|
je ne sais pas si ça a été posté mais ça ressemble à ça nom ?
http://www.carnets-tsf.fr/condensateurs
|
|
| Sujet : Condo mica US Nouveau | De Pierre Le 26-06-2008 à 22:55 cms |
| |
C'est justement là où je suis allé en premier !! Excellent site d'ailleur !!
Pourquoi le condo serait mort Pierrot ?
Pierre
| |
|
|
| Sujet : Condo mica US Nouveau | De Pierrot du 82 Le 26-06-2008 à 23:30 cms |
| |
Si c'est un condo papier de 50 ans d'âge, il fuit sûrement ! comme ses copains au papier huilé et au papier-goudron (ou brai)...
| |
|
|
| Sujet : Condo mica US Nouveau | De Pierre Le 27-06-2008 à 12:43 cms |
| |
|
| Sujet : Condo mica US Nouveau | De jackoe Le 27-06-2008 à 12:52 sta |
|
Bon, alors, c'est du papier ou du mica ![[:??:]](s11.gif)
|
|
| Sujet : Condo mica US Nouveau | De fabignoli Le 27-06-2008 à 15:06 sta |
|
Du mica.
Frederic ABIGNOLI
|
|
| Sujet : Condo mica US Nouveau | De Pierrot du 82 Le 27-06-2008 à 15:12 cms |
| |
|
| Sujet : Condo mica US Nouveau | De Pierre Le 27-06-2008 à 22:34 cms |
| |

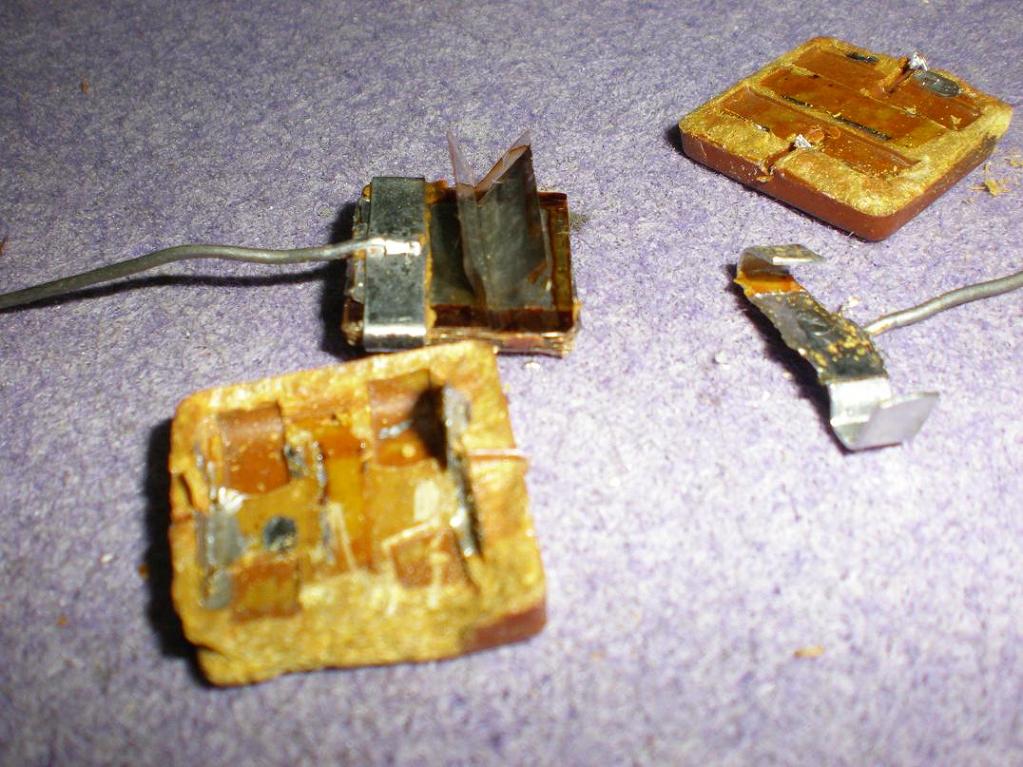

J'ai fait un sacrilège par la faute de Pierrot du 82  !!!! , mais heureusement qu'il m'en reste une vingtaine !!
Ces condo sont au mica, on voir bien les lamelles de mica !!
Pour Fred !!, les jeux de hazard réussissent des fois, tu devrait jouer au loto !!
Pierre
| |
| |
|
| Sujet : Condo mica US Nouveau | De Pierre Le 27-06-2008 à 22:35 cms |
| | |
|
| Sujet : Condo mica US Nouveau | De Sylvain Vanier Le 01-07-2008 à 02:50 sta |
|
"J'ai fait un sacrilège par la faute de Pierrot du 82"
Je suis autant coupable de l'encouragement à procéder...
Mais avouez que l'expérience avait son petit côté mystérieux et ludique. Faut bien s'amuser de temps à autre non ? -héhéhé
J'ai perdu mon pari. Je sens comme une tristesse certaine m'envahir...;o)
Sylvain
|
|
|
