| Sujet : Panne A49 Philips Nouveau | De MESNIL73 Le 17-05-2008 à 09:01 sta |
|
Je recherche la cause possible d'une panne sur A49 Mélodie Philips.
Impossible d'augmenter ou de diminuer le son . Aucune réaction du potentiomètre du réglage volume.
Le son est très fort et il est impossible du le diminuer.
Potiomètre fonctionne .![[:??:]](s11.gif)
|
|
| Sujet : Panne A49 Philips Nouveau | De Jacques (webmestre) Le 17-05-2008 à 10:15 sta |
|
Effectivement, le montage est vicieux. Vérifier en priorité le 50uF monté sur la cathode de l'EBL1 (sert également dans le circuit de contre-réaction qui retourne au point froid du pot de volume).
|
|
| Sujet : Panne A49 Philips Nouveau | De MESNIL73 Le 17-05-2008 à 16:19 sta |
|
Ok merci je regarde et je vous tiens informé du résultat
Merci J Paul
|
|
| Sujet : Panne A49 Philips Nouveau | De MESNIL73 Le 17-05-2008 à 23:55 sta |
|
Ce condensateur n'est pas la cause de la panne.
Le potentiomètre du réglage son fait varié celui-ci mais très peu.
Le point 0 donne un son très puissant et de mauvaise qualité.
J'ai augmenté énormément la valeur du potentiomètre pour diminuer légèrement le son en ajoutant en série une résistance de forte valeur.
Le son à effectivevent baisé mais que faiblement.
Je suis monté à une valeur de résistance de plusieurs M/ohms.
|
|
| Sujet : Panne A49 Philips Nouveau | De Jacques (webmestre) Le 18-05-2008 à 09:17 sta |
|

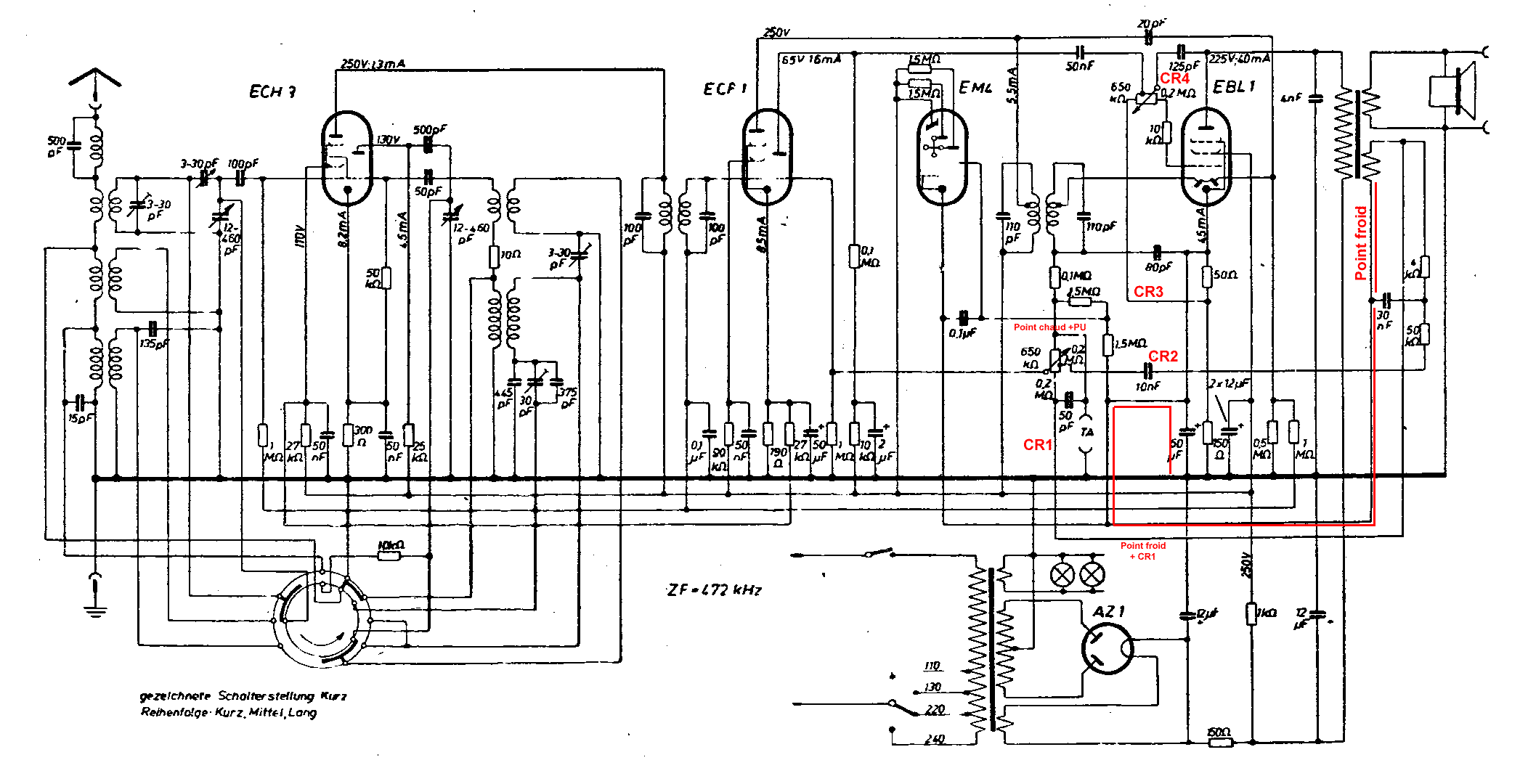

De toutes façons, la mise à la masse de la grille 1 de la triode de l'ECF1 doit provoquer une absence totale du son. Voir le schéma résumé avec les différents circuits de contre réaction.
Le coupable pourrait aussi être le 50uF de découplage cathode de l'ECF1 mais je ne vois pas pourquoi il provoquerait la présence de BF, ce découplage servant à la fois en HF pour la pentode et en BF pour la triode.
| |
|
| Sujet : Panne A49 Philips Nouveau | De f1ftp Le 18-05-2008 à 12:26 sta |
|
Bonjour à tous
Etes vous sur qu'il n'y a pas de coupure coté froid du potar,pour lever le doute déconnectez le et reliez le directement a la masse
Philippe/f1ftp
|
|
| Sujet : Panne A49 Philips Nouveau | De MESNIL73 Le 18-05-2008 à 19:28 sta |
|
Merci à vous deux, grace à vous,j'ai trouvé la panne.
Il y avait effectivement une coupure mauvaise soudure sur le circuit froid du polar.
Pas évident à trouver.
Merci et peut-être à une autre fois
J Paul
|
|
| Sujet : Panne A49 Philips Nouveau | De Ghibli Le 18-05-2008 à 19:49 sta |
|
Le circuit froid du "polar" ?? Quel suspens ...j'en ai froid dans le dos !
|
|
|
