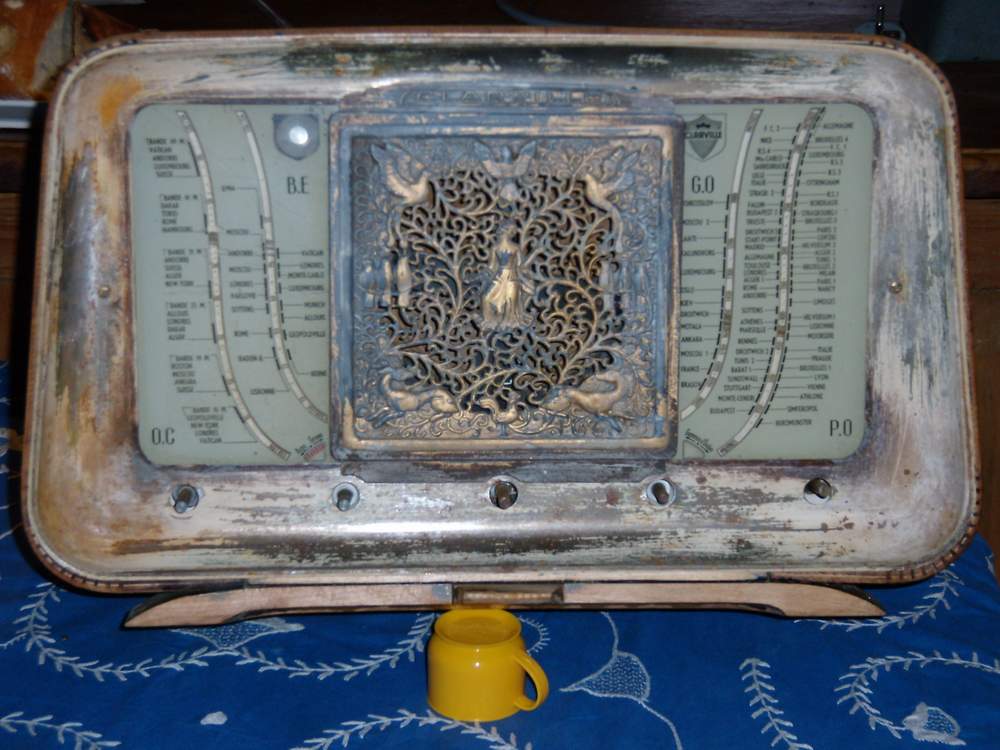

Sujet : un petit coup de main? Nouveau De kikloy  Le 31-01-2008 à 11:09 sta salut voila deux appareils dont je recherche les schemas le premier est un clarville trouve aux puces de clermont et dont le transfo d alim a lache bon, il n est pas tres joli sur la photo il est en cour de restauration. le deuxieme est un ampli qui va avec un projecteur 16mm heurtier l ancien proprio a zappe les valves (2 gz40) par 2 diodes seches toutes les epoques de composants se chevauchent dans cet ampli les lampes sont pour l ampli:2x gz40 2x el41 3x ef40 pour la radio ech42, eaf42 ,ef41, el41 si cela dit quelque chose a quelqu un n hesitez pas merci

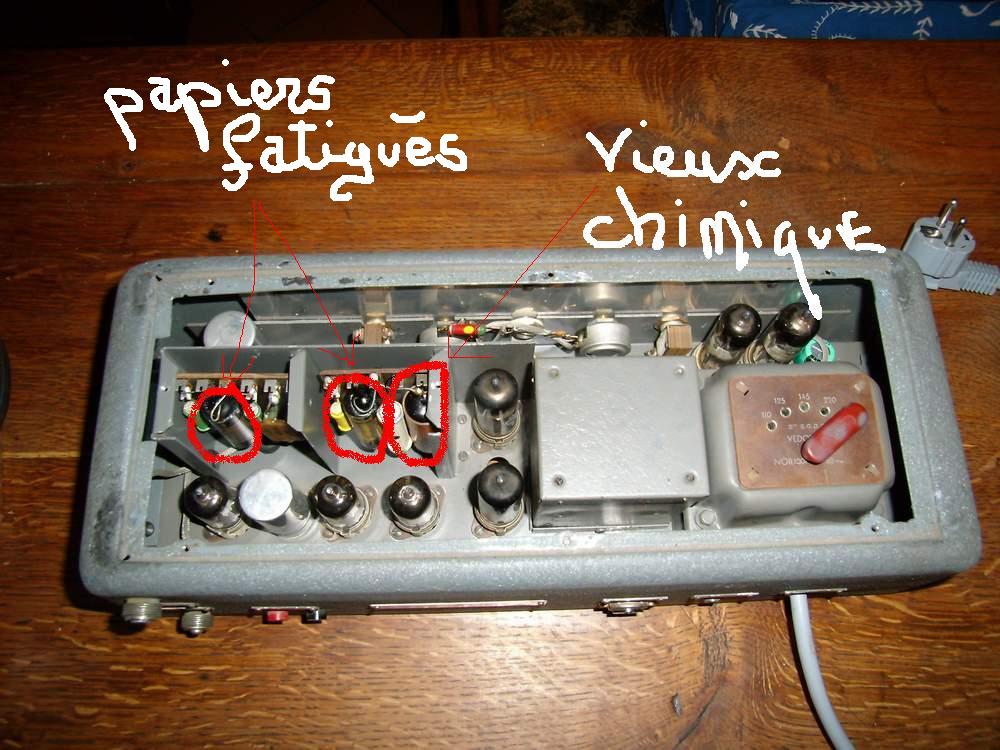

Sujet : un petit coup de main? Nouveau De kikloy  Le 31-01-2008 à 11:10 sta photo de l ampli

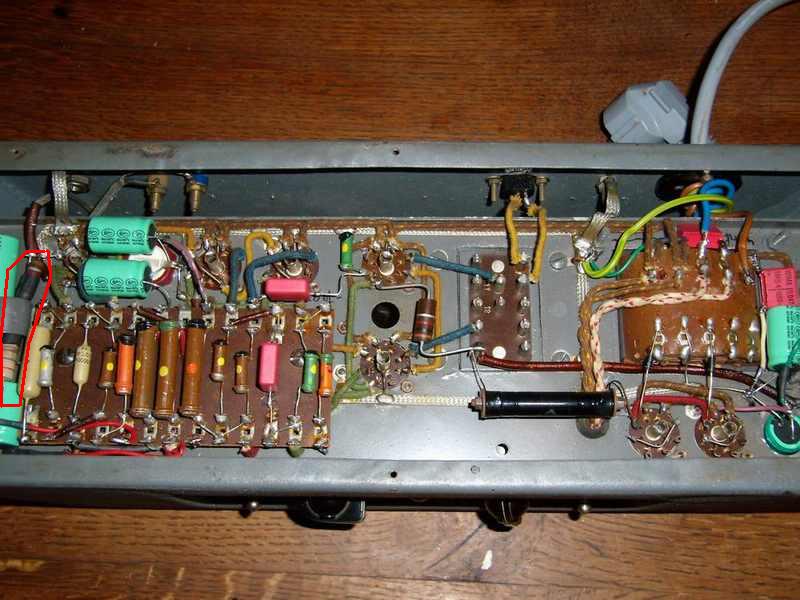

Sujet : un petit coup de main? Nouveau De kikloy  Le 31-01-2008 à 11:11 sta les dessous a plus louis

Sujet : un petit coup de main? Nouveau De Jacques (webmestre)  Le 31-01-2008 à 11:32 sta C'est le Clarville Mélodie ça. Vu l'état, il a du surtout souffrir de l'humidité et côté chassis ca ne doit être guère mieux. Premier travail, une mise en quarantaine de séchage (surtout pour les transfos). Mais ca va le faire En identification d'amplis, je ne suis pas bon. Je laisse ce soin aux connaisseurs.

Sujet : un petit coup de main? Nouveau De Filoch...  Le 31-01-2008 à 12:31 sta Bonjour, Ampli de projo "HEURTIER" des anneé ..45/55 utiliser pour les écoles en tri forma 9,5/8/16 mm en principe une entré cellule optique (a vis) une entré pu ,et micro! excellent petit ampli de 15 w environ avec P/P el 41 le transfo de sortie est très bon ( Origine "TRANSCOR")spécialisés dans ce domaine pour le ciné...apparemment cet ampli a déjà subit une restauration vue les composants récent sous châssis!Le transfo de sortie est a impédance multiple 2:/5/10/15/ ohms souvent mis sur 15! (a utiliser comme ampli pour instruments de musique: Guitare, Synthé..etc...) Filoch....

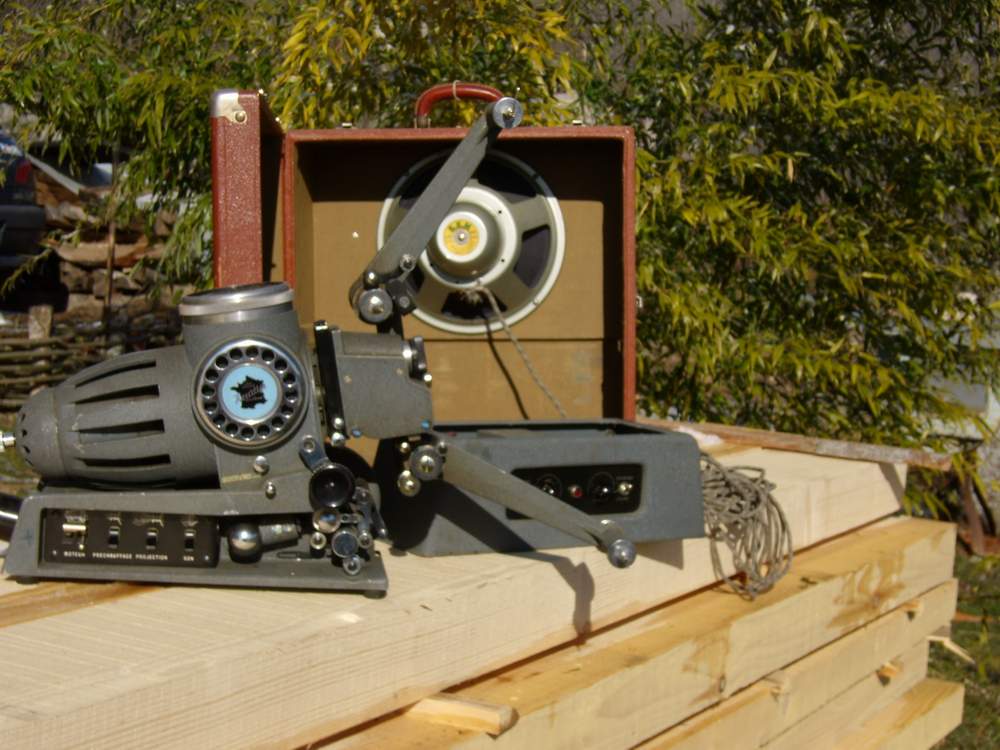

Sujet : un petit coup de main? Nouveau De kikloy  Le 31-01-2008 à 13:40 sta bingo Filoch voila une photo de l ensemble sur la valise une etiquette et la mention rectorat de clermont l ampli m a lache lors d une petite fete ou je l avais charge de bon rock n roll une resistance a brule ;j ai remplace mais la le son n etait plus vraiment le meme il s est mis a gonfle linairement de maniere inquietante ( un condo ?) j ai tout eteint et je me suis plus tard! quand au clarville le transfo etant naze ,je l ai enleve ,mais j ai mal repere les branchements du coup je suis un peu dans la panade pour le remplacement voila merci bien pour vos reponses a plus louis

Sujet : un petit coup de main? Nouveau De Filoch...  Le 31-01-2008 à 20:36 sta Pour l'ampli cela n'est pas bien "Grave"la quelle de résistance a brûler?(Le HP de l'HEURTIER est excellent (SEM ancêtre des célèbres SUPRAVOX a Conserver!) pour le clarville ce doit être un modèle 75 mili (5v pour la GZ, 6,3v pour les autres et 2 x 300v pour la ht)je vas voir ce que j'ai qui pourrait aller! Filoch....

Sujet : un petit coup de main? Nouveau De kikloy  Le 31-01-2008 à 21:26 sta salut Filoch pour la resistance c est celle qui est surlignee en rouge j en ai mis deux en serie pour faire la valeur je n ai pas l ampli sous la main mais il me semble qu elle est en parallele avec un condo de 50uf .

Sujet : un petit coup de main? Nouveau De kikloy  Le 31-01-2008 à 21:38 sta en explorant l engin ,en devissant un blindage toute une floppee de vieux composant que je n avait pas remarques avant est ce que le fait de mettre des diodes seches (dans l alimentation) ne modifie pas les parametres? et pourquoi les concepteurs ont ils mis deux valves? oui je sais ça fait beaucoup de questions mais j aimerai bien le reparer il avait vraiment un bon son cet ampli ps les gz40 sont sur l ampli pas sur le clarville pour le transfo du clarville c est simpa mais j ai quelques transfo de cote c est dans la maniere de le brancher que j ai peur de me tromper bonne soiree a tous louis

Sujet : un petit coup de main? Nouveau De Filoch...  Le 31-01-2008 à 23:24 sta 'C'est un excellent petit ampli on vas essayer de le remettre en forme! le problème doit venir de l'alimentation de la cellule optique les résistances d'alimentations sont souvent en "javel"a cause des condos fuyards!et foutent, en l'air la préamplif.... pour la bidouille des diodes je l'ai déjà fait avec plusieur précaution(sur mes "HORTSON" mais ça marche bien et cela soulage le transfo des 2 GZ 40 je vais aller voir "mon curé cinéma" il doit en avoir un pour relever le schéma!exact.avec la série des lampes "RIMLOCK" pour le branchement du transfo "Clarville" envoie moi un dessin dans ma BAL. des cosses de branchement!en principe c'est simple! Filoch...

Sujet : un petit coup de main? Nouveau De Jacques (webmestre)  Le 01-02-2008 à 18:50 sta Qu'est-ce qu'il y a comme tubes dans ce Clarville ? Il y a bien une vue arrière sur doctsf mais la série n'est pas commentée. Allez, vu la photo je dirai au pif: ECH81, EAF42, EF41, EL41, EZ80, EM34.

Sujet : un petit coup de main? Nouveau De kikloy  Le 01-02-2008 à 20:49 sta salut Jacques vous y etiez presque ,une ech42 a la place de ech81 louis

Sujet : un petit coup de main? Nouveau De Pierrot du 82  Le 02-02-2008 à 03:47 cms Et quelle redresseuse ? Pas une EZ80, avec cette série de lampes ?

Sujet : un petit coup de main? Nouveau De Jacques (webmestre)  Le 02-02-2008 à 03:58 sta Pourtant sur la photo de doctsf cela semble être une noval en changeuse (tout comme la valve). Peut-être plusieurs versions ?

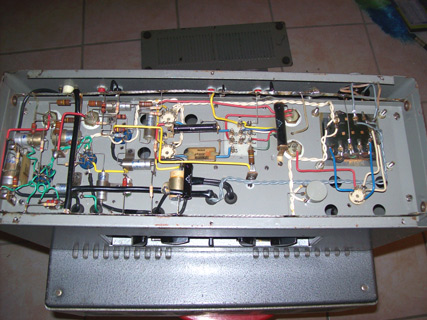

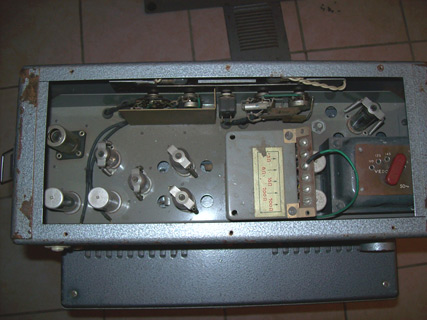

Sujet : un petit coup de main? Nouveau De Filoch...  Le 04-02-2008 à 22:42 sta La série des amplis ....continu... J'ai recup celui ci mais il a des Lampes différentes:2xEL 84 ,2x12AX7,1EF86,1EZ81.Je poursuit mes recherche pour le votre!

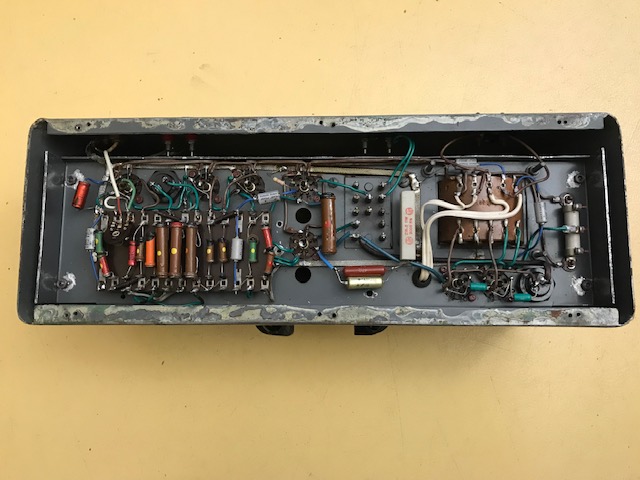

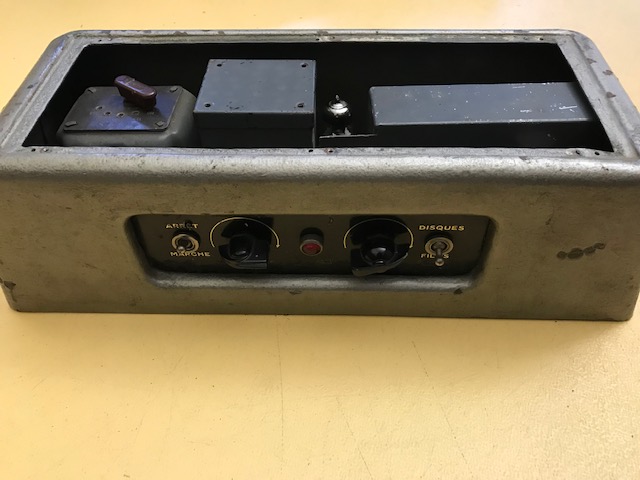

Sujet : un petit coup de main? Nouveau De Karsten  Le 28-11-2018 à 09:33 sta Bonjour, peut - être que tu peux m'aider? Je cherche un schéma pour cet amplificateur Heurtier. C'est le même amplificateur que dans les photos de ce forum. Merci beaucoup et salutations de Potsdam. Karsten

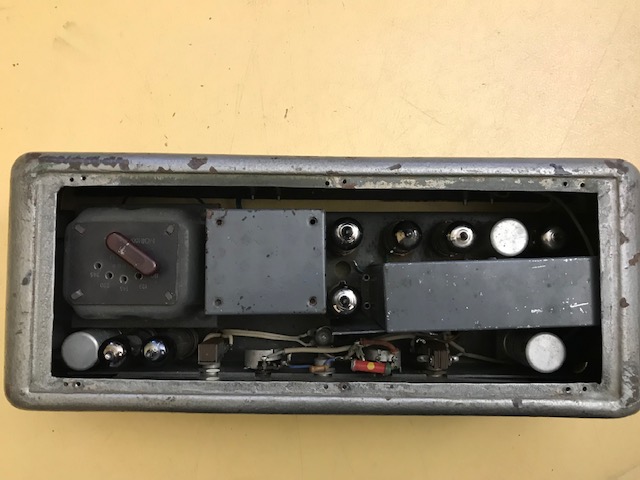

Sujet : un petit coup de main? Nouveau De belibaste  Le 23-03-2020 à 14:46 sta Bonjour, Je ressors ce post; on vient de me donner cet ampli dans son rangement, avec le HP. Mais sans les tubes (au nombre de 8) excepté une EZ80 cassée. Quelqu'un a t -il retrouvé le schéma ou au moins le positionnement des tubes? Merci
