| Sujet : Batterie Gamma? Nouveau | De Fifi Le 09-10-2007 à 09:30 sta |
|
Bonjour,

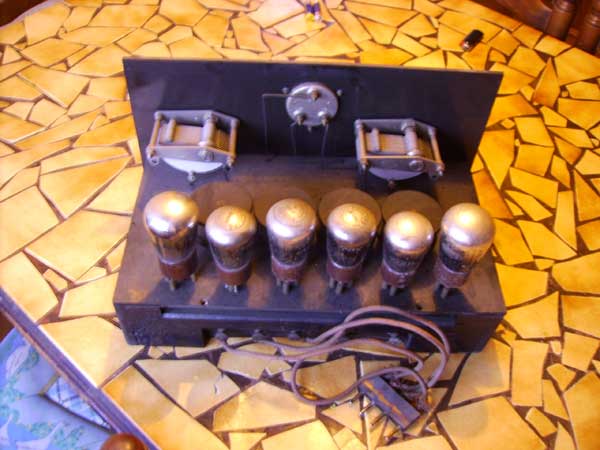

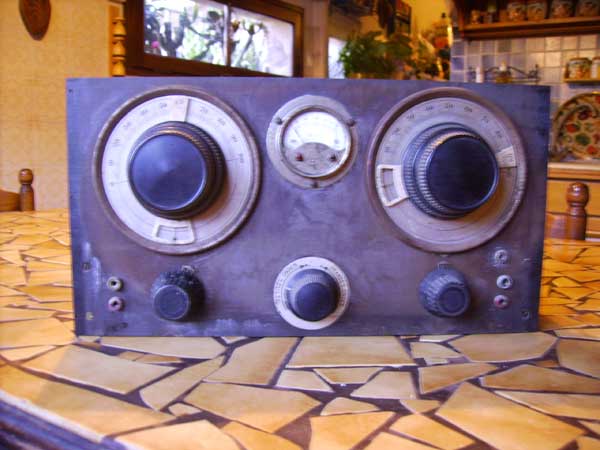

Je viens de trouver ce poste batterie dont je joint quelques photos;
d' après vous, est ce un poste de fabrication amateur?

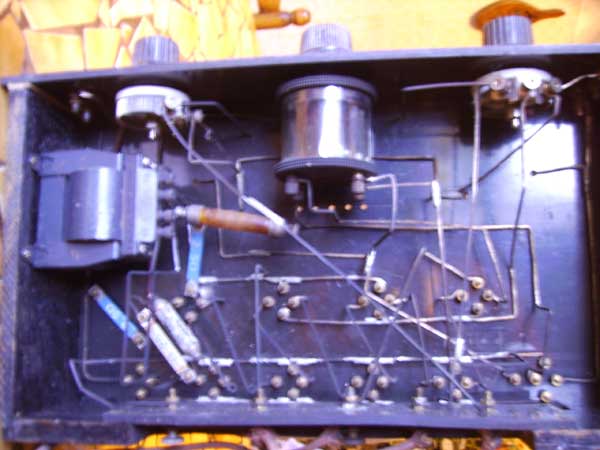

Je n'ai pas la caisse dans laquel le poste etait monté; la face avant comme le plateau comportent de fines "stries" sur une face; les lampes sont:A441,A409,A410,A409,A415,B406; 1Filtre et 3 Tranfo MF Gamma;1 oscillateur Gamma et 1 transfo C.E.M.A en dessous; le cablage est realisé en fils carré
Ce poste est très propre malgré un long séjour dans un grenier, j'ai juste passé un petit coups d'aspi pour l'instant.
je vais essayer de relever le schéma; toutes informations sont les bienvenues
Cordialement
philippe ![[:Hi:]](s12.gif)
| |
|
| Sujet : Batterie Gamma? Nouveau | De Jacques (webmestre) Le 09-10-2007 à 14:30 sta |
|
Gamma fournissait pas mal de plans pour réaliser des appareils avec ses jeux de selfs. Les réalisations incluaient le plan d'implantation, de face avant et pas mal d'autres renseignements.
Sur l'appareil ci-dessus, un truc me gène pour parler d'une réalisation constructeur: l'alignement des perçages des douilles à droite (a moins que ce soit un effet de perspective de la photo).
Enfin, sur ces galvas 6/120V de tableau, il y a pratiquement toujours une marque, c'est le cas ?
|
|
| Sujet : Batterie Gamma? Nouveau | De Jpg Le 09-10-2007 à 19:10 sta |
|
ressemblence avec poste acheté recemment dans le 82 (pas vrai Pierrot!) lampes A441, A415(2) B409 et B443 Années 1927-1930! Même type de boutons, même produit de façade; 3 transfos ACER
j'en sais pas plus!!!
Pour FIFI, regarder page 8 "ancêtre de 87 ans" photos
Jpg
|
|
| Sujet : Batterie Gamma? Nouveau | De Pierrot du 82 Le 09-10-2007 à 19:54 cms |
| |
|
| Sujet : Batterie Gamma? Nouveau | De Fifi Le 10-10-2007 à 07:42 sta |
|
Bonjour et merci de vos réponses,
Pour Jacques: Les douilles sont parfaitements alignées (le "plastique" de couleur autour des douilles n'est pas en très bon état et donne cette illusion sur la photo, pas très bonne non plus!)seule la troisième (haut droite) est décalée est reliée a celle du dessous(verte)??
Sur le galva est juste marqué: Amper-Lyon; sinon rien d'autre.
le montage est très soigné; les planches qui tiennent la "table" sont parfaitements alignés et percés; la plaque arrière qui comporte les douilles de branchement est repérée intérieure et exterieure.

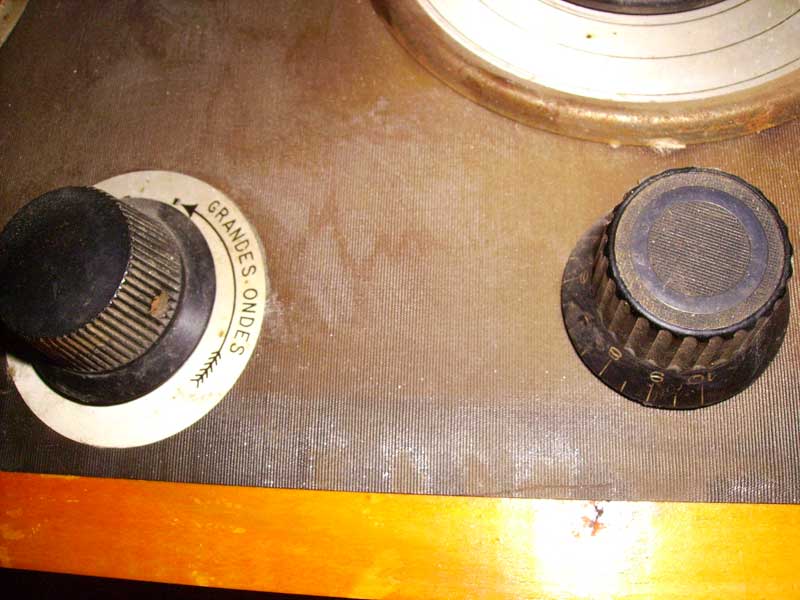

Bizarre cette matière dont est fait la face avant et la table, elle comporte de fine stries sur la face extérieure (voir photo) est ce de l'ébonite? ; j'ai toujours vu de l'ébonite lisse mais pas comme ça?!...est ce la même pour vous pierre?
A bientôt
philippe
| |
|
| Sujet : Batterie Gamma? Nouveau | De Marsu® Le 10-10-2007 à 07:47 sta |
|
Et un des nombreux schémas ici ...
|
|
| Sujet : Batterie Gamma? Nouveau | De Fifi Le 10-10-2007 à 08:08 sta |
|
Merci beaucoups Marsu!
C'est exactement ça
Cordialement
philippe
|
|
| Sujet : Batterie Gamma? Nouveau | De Jacques (webmestre) Le 10-10-2007 à 12:07 sta |
|
Oui, c'est exactement ce genre. Et souvent le schéma n'était pas fourni. Compte tenu de la simplicité des montages, le plan d'implantation en faisait office, on en déduisait le schéma d'un simple coup d'oeil.
Pour Gamma, c'était entre autres le cas.
|
|
| Sujet : Batterie Gamma? Nouveau | De Fifi Le 10-10-2007 à 18:27 sta |
|
bonsoir,

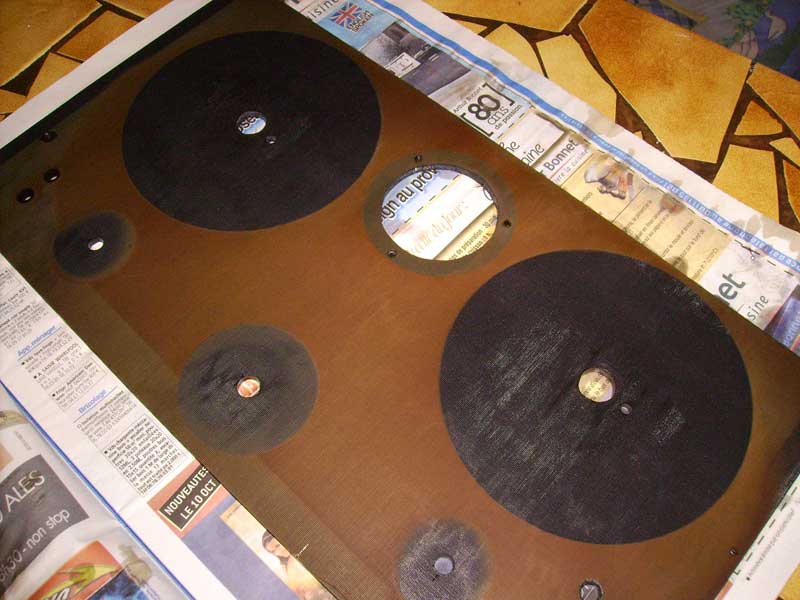

Une idée pour rénover la plaque d'ebonite (si ça en est..?)....j'essaye tout:mirror,décap four,renovateur auto,....mais rien n'y fait, certainement a cause de ses micro stries.

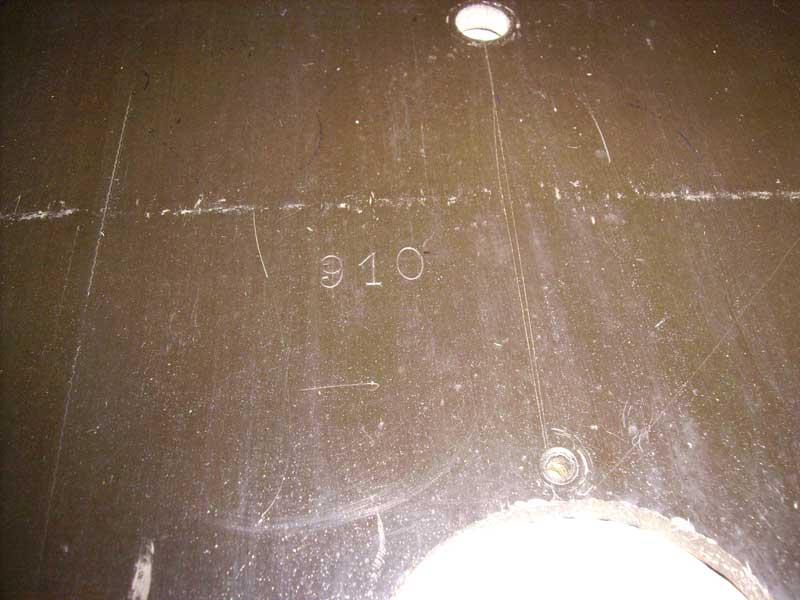

Après démontage ,je me suis aperçu qu'il y avait le N° 910 de gravé derrière cette plaque, était ce fourni dans le kit?
cordialement
philippe
| |
|
| Sujet : Batterie Gamma? Nouveau | De masterorion Le 10-10-2007 à 18:54 sta |
|
peut etre essayer la pate p100 . c'est une pate à polir réservée à l'automobile. ou l'efface rayures, ce qui est presque pareil
|
|
| Sujet : Batterie Gamma? Nouveau | De Jacques (webmestre) Le 10-10-2007 à 19:14 sta |
|
La décoloration, pas la peine d'insister, elle ne partira pas.
Les stries ne doivent pas faciliter le nettoyage en effet. Il reste la solution du mirror mais avec une brosse à dent et dans le sens des stries.
Comment est l'autre face ? car si on regarde bien, à un trou près, elle est réversible
910 est gravé ou marqué ? Si gravé, ca sent un peu plus un montage non-amateur.
|
|
| Sujet : Batterie Gamma? Nouveau | De Fifi Le 10-10-2007 à 19:41 sta |
|
pourtant, j'ai déjà reussi au decap four mais sur un autre poste avec une plaque lisse!
mais là, on a l'impression que c'est comme du nylon et quelque soit le produit (mirror y compris) ça part pas!...même a la brosse a dents!
Si j'utilise un abrasif genre laine d'acier 0000, j'ai peur de lisser la plaque et voir disparaître ses stries.
J'ai aussi pensé a l'autre face (lisse celle là!) mais elle est marquée a differents endroits...enfin on verra!?
910 est bien gravé!!
par contre je me demande bien quelle forme la "caisse" pouvait bien avoir si on se refere aux parties plus claires, c'est bizarre, la partie du bas englobe les boutons??
| |
|
| Sujet : Batterie Gamma? Nouveau | De Fifi Le 16-10-2007 à 18:50 sta |
|

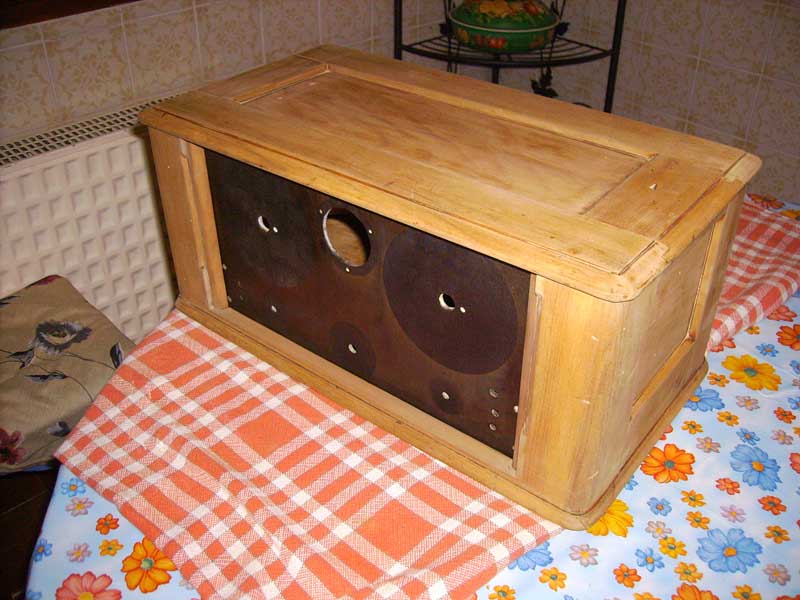

J'ai trouvé une ebenisterie pour lui.....cool, non!?
Bon, allez, c'est pas vraiment une ebenisterie pour batterie mais un dessus d'ancienne machine a coudre modifié par mes soins (travail en cours)
qu'en pensez vous?
a bientôt
philippe
| |
|
| Sujet : Batterie Gamma? Nouveau | De Phil Le 16-10-2007 à 19:09 sta |
|
Ouais, c'est pas con ça! je crois bien que la belle-maman a une vieille machine à coudre qui traîne, ça me donne une idée...
|
|
| Sujet : Batterie Gamma? Nouveau | De JP Guittard Le 16-10-2007 à 19:16 sta |
|
Re-bonsoir,
Pour Fifi, j'ai une TSF à base de bobines Gamma, il pocéde aussi les deux condensateurs vaiables, l'enjoliveur en acier des cv était oxydé , je l'ai porté à une entreprise qui fait du traitement de surfaces et lui ai demandé de le recouvrir d'un métal à leur convenance inoxydable. Le résultat est parfait, mais cela m'a coûté 100 . Quand on aime on ne compte pas
|
|
| Sujet : Batterie Gamma? Nouveau | De YM Le 16-10-2007 à 19:46 sta |
|
>> Ouais, c'est pas con ça! je crois bien que la belle-maman a une vieille machine à coudre qui traîne, ça me donne une idée...
Si je trouve le forum des collectioneurs de machine à coudre, je vais vous dénoncer
Aprés ça, ne vous étonnez pas si un amateur de poissons rouges vous transforme un zoreille en aquarium :
Yves.
|
|
| Sujet : Batterie Gamma? Nouveau | De masterorion Le 16-10-2007 à 20:18 sta |
|
j'aimerais bien en réaliser une moi même à mon gout d'ébénisterie, surtout que j'ai tout le matériel pour travailler le bois.... mais je n'ai pas de poste à sacrifier pour récup le chassis. un jour peut etre...
|
|
| Sujet : Batterie Gamma? Nouveau | De Jean Pierre Le 17-10-2007 à 13:57 sta |
|
Une machine à coudre.... en voilà une bonne idée... en plus si elle a encore le pédalier en état il suffit de brancher une bonne dynamo dessus et de pédaler pour alimenter le poste...
Je sors...
Jean Pierre T
|
|
| Sujet : Batterie Gamma? Nouveau | De masterorion Le 17-10-2007 à 16:12 sta |
|
pas bête cette idée Jean Pierre. vite faut déposer un brevet...
|
|
| Sujet : Batterie Gamma? Nouveau | De Fifi Le 17-10-2007 à 19:30 sta |
|
Ben , pourquoi pas!?
Je vais appeler mon poste le "Gamma-Singer"...n'empêche qu'il va drôlement bien dans cette boite
A bientôt
philippe
|
|
| Sujet : Batterie Gamma? Nouveau | De masterorion Le 17-10-2007 à 19:41 sta |
|
euh... au passage, singer c'est un peu un synonyne d'imiter (de façon grossière, à la manière d'un singe), non ?
ok, je sors....
|
|
| Sujet : Batterie Gamma? Nouveau | De masterorion Le 17-10-2007 à 19:52 sta |
|
|
|
| Sujet : Batterie Gamma? Nouveau | De Fifi Le 18-10-2007 à 19:27 sta |
|
bonsoir,

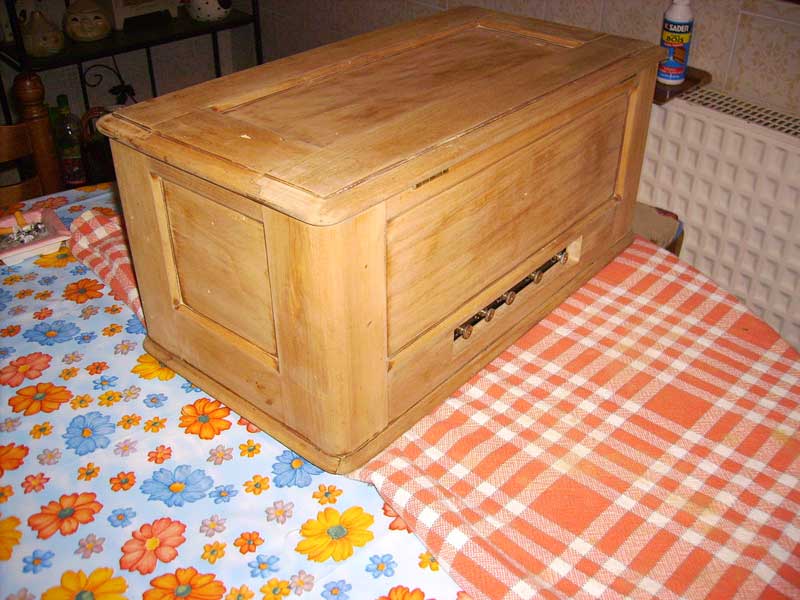

La "mise en boite" s'annonce interressante (voir petite photo du jour)
jusque là tout va bien sauf les "repères" sur les gros boutons qui sont dans un triste état;mais le plus interressant de la journée fût ma visite chez un radio-electricien ou l'on m'avais indiqué pouvoir encore trouver des plaques d'ebonite.
Arrivé chez lui, je lui pose la question, il file dans une arrière piece, revient deux minutes plus tard en me disant que non, il ne lui en restait plus!............mais que si je voulais, il lui restait un "horrible poste" dans lequel je pourrai prelever les cotés en ébonite marbré.
![[:??:]](s11.gif) Ah,bon lui dis je intérréssé, pourquoi pas!?
Il retourne dans sa pièce et en ressort 30secondes plus tard avec un Philips 2511 et me dit voilà!,ça fera une cochonnerie de moins si ça peux vous être utile, cadeaux.
Je suis resté encore un petit moment en demandant s'il avait encore beaucoups de "cochonerie" comme ça a se débarrasser...........................................................................................A suivre!
Demain j'en ferais une photo, ce soir, plus de piles
Conclusion:il y a certainement encore plein de postes qui se cachent dans des maisons,des atelier,des ....
seconde conclusion: c'était vraiment une bonne journée et les radio electriciens n'étaient pas en grève EUX!
A bientôt
philippe
| |
|
| Sujet : Batterie Gamma? Nouveau | De Pierrot du 82 Le 19-10-2007 à 04:06 cms |
| |
|
| Sujet : Batterie Gamma? Nouveau | De Fifi Le 19-10-2007 à 11:37 sta |
|
Voili,Voilu
Alors, il est y pas bô, le Gamma?
Malheureusement il ne fonctionnera pas (3 lampes HS)
| |
|
| Sujet : Batterie Gamma? Nouveau | De masterorion Le 19-10-2007 à 13:22 sta |
|
félicitations pour le travail accompli. c'est quand même du grand art que celui de la récup pour obtenir un résultat si convaincant. Reste à trouver un moyen de le faire chanter... Il doit bien être possible de dénicher ces lampes, ou de les passer en erzats.... par adaptation d'une lampe destinée à un autre usage à la base. pour en avoir ainsi fait avec le coffret j'imagine facilement que ce doit être à portée avec les lampes, non ?
|
|
| Sujet : Batterie Gamma? Nouveau | De Fifi Le 19-10-2007 à 14:06 sta |
|
Merci masterorion,
Pour ce qui est de le faire fonctionner c'est helas la bigrille qui est HS sinon j'ai de quoi remplacer les 409 et 410.
A suivre, de toute façon, il va falloir que je me bidouille une petite alim!
A bientôt
philippe
|
|
| Sujet : Batterie Gamma? Nouveau | De tontonguy Le 16-01-2013 à 08:30 cms |
|  |
Bonjour à tous, je cherche le schéma de l'oscillateur Gamma, quelqu'un pourrait-il m'aider ? Merci d'avance.
Tontonguy
| |
|
|
| Sujet : Batterie Gamma? Nouveau | De bobosse Le 16-01-2013 à 10:37 sta |
|
Bonjour,
Allez voir le site de maître JCJ (Jean-Claude Jardine) ici: site J.C.Jardine
|
|
| Sujet : Batterie Gamma? Nouveau | De Bombarde Le 16-01-2013 à 11:04 sta |
|
Hello!
Pour la boîte on dirait de la bakélite?
Bombarde
|
|
| Sujet : Batterie Gamma? Nouveau | De jcj Le 16-01-2013 à 15:18 sta |
|
Bonjour,
Quel modèle de bloc Gamma ?
Celui de la photo du 1er message ne présente aucune difficulté d'utilisation : 4 bornes repérées.
Ou bien est-ce le schéma interne que vous recherchez ?
|
|
|
