| Sujet : bakélite teintée ? Nouveau | De Thierry Magis Le 19-04-2007 à 22:03 sta |
|
Bonjour à tous,

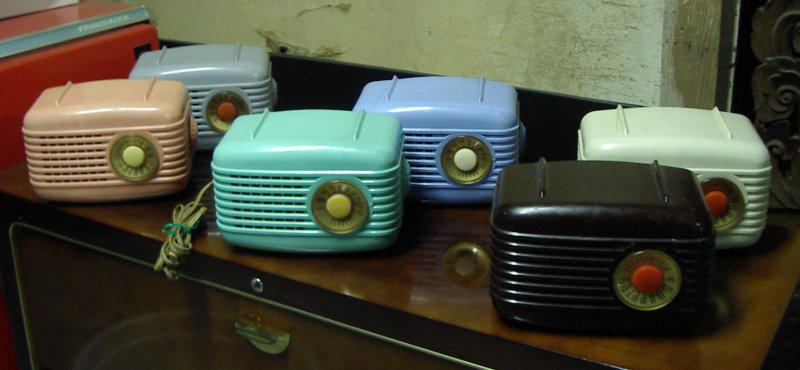

Je viens de m'offrir 6 petites radios Westinghouse type 501, made in Canada.
Une (première mais pas dernière) entorse à mon thème de collection de radios belges...
Elles sont du même modèle, mais de 6 teintes différentes. je pensais qu'il s'agissait de bakélite peinte, mais il me semble que cela soit coloré dans la masse, et non peint.
La bakélite pouvait être teintée ainsi ? Ou est-ce un des précurseurs du plastique, en 1948?
Par ailleurs, si quelqu'un sait ou trouver le schéma... Je n'ai pas trouvé cela sur le net, en téléchargement gratuit du moins...
Merci d'avance !
Cordialement
Thierry
| |
|
| Sujet : bakélite teintée ? Nouveau | De slouptoouut Le 19-04-2007 à 22:15 sta |
|
Cette matière ...Ce serais pas plutot du "pollopas" , ou de la "cataline" ?
(enfin bon, c'est pas de la ouate )
P/Z/S
|
|
| Sujet : bakélite teintée ? Nouveau | De ON5MJ Le 19-04-2007 à 23:51 sta |
|
Salut Thierry,
Cela valait la peine que Roland soit aux aguets. Et la grosse radio rouge Frigidaire, derrière, elle ne chauffe pas.
Jacques.
|
|
| Sujet : bakélite teintée ? Nouveau | De Sylvain Vanier Le 20-04-2007 à 04:56 sta |
|
Jolie trouvaille !
Les 2 couleurs au centre sont les plus rares. Même ici au Québec il faut chercher longtemps pour en dénicher des exemplaires décents. Le poste à l'avant à l'extrème droite est toutefois fabriqué de Bakelite.
Ces radios sont faites de Plaskon. Un dérivé du Bakelite. Le plaskon a tendance à développer des fêlures de surfaces. Communément appelées "hairlines" en anglais. On retrouve plus souvent le plaskon de couleur crème. Les couleurs sont plus rares et bien entendu plus recherchées.
Je vous ai téléchargé le schéma électrique en format Adobe PDF sur mon site: http://www.oldradioz.com/schematics/Westinghouse_501.pdf.
Sylvain
|
|
| Sujet : bakélite teintée ? Nouveau | De ON5MJ Le 20-04-2007 à 11:39 sta |
|
Québec - Wallonie, solidarité ! Merci pour le schéma
Quelqu'un sait-il comment fonctionne le bout de bobinage placé entre C2 et R1, apparemment c'est sa capacité vers G1 qui est utilisée vu qu'il n'est connecté que d'un côté.
|
|
| Sujet : bakélite teintée ? Nouveau | De Yves Cantineau Le 20-04-2007 à 18:46 cms |
| |
|
| Sujet : bakélite teintée ? Nouveau | De Thierry Magis Le 20-04-2007 à 19:31 sta |
|
Bonjour à tous,
Merci Sylvain pour les explications et le schéma.
La personne qui me les a vendues les avait reçues directement du Canada il y a quelques années. Ils n'ont apparamment jamais été adaptés pour ici, même les fiches secteur sont toujours d'origine, d'autres câbles ayant été coupés à ras du carton...
Tous les cartons de fond sont présents, et les boîtes en bon état. L'une a effectivement un petit fêle de surface. Sait-on réparer cela ?
Je ne les ai pas encore ouvertes, donc un peu de patience pour les photos de l'intérieur, Yves ! Je dois trouver comment démonter cela sans abîmer les boîtes... Ce matériau semble robuste, mais !
Par contre, j'ai aussi de la place sur mes étagères
Moi aussi, la bobine connectée d'un seul côté me semble bizarre. Et aussi le montage autour de la seconde 12AT6...
Le Frigidaire rouge (de 1964) ne tourne plus actuellement, mais fonctionne toujours très bien... machine solide.
Cordialement
Thierry
|
|
| Sujet : bakélite teintée ? Nouveau | De ON5MJ Le 21-04-2007 à 00:32 sta |
|
Salut Thierry,
Le montage de la 12AT6 ne me parait pas spécial à première vue. Les deux diodes de détection sont en parallèle sans polarisation donc CAG non différée. Et la triode préampli est polarisée par courant inverse de grille au moyen d'une forte résistance de 10 Mohms (classique dans les montages économiques mais fonctionne bien). Et suppression du résidu HF par un condo de 220 pF, après un 330 pF en parallèle sur l'entrée du pot.
Par contre côté circuit de conversion c'est plus spéce. Si je comprends bien le schéma, l'oscillateur local est un Hartley avec prise cathode sur la bobine, le couplage de grille se faisant capacitivement avec un bout de fil sans doute enroulé en queue de cochon sur la connexion 'chaude' du bobinage (vérifie cela pour voir). C'est moins cher qu'un condo et c'est ajustable.
La boucle ajustable dans le bas du bobinage côté 'froid' semble être destinée à l'alignement (voir points n° 3 et 5 de la procédure) mais je ne vois pas bien comment elle est constituée, avec les deux connexions de terre. On fait dans l'économique mais si cela marche pourquoi pas. Après tout ces petites radios étaient sans prétention. D'ailleurs en Amérique du Nord il n'y avait pas besoin de gamme GO, donc pas de commutation.
Remarquons au passage qu'il n'y a pas de fusible.
|
|
| Sujet : bakélite teintée ? Nouveau | De Thierry Magis Le 19-12-2007 à 21:21 sta |
|
Bonjour à tous,
Je fais remonter ce sujet, à la demande d'Yves qui avait souhaité voir les châssis...
J'ai nettoyé et réparé ces radios le week-end dernier. Pour ne pas mettre toutes les photos ici, elles sont sur une page web de mon site, accessible
ici.
Bien entendu, page accessible aussi via la page "ma collection" du site... (www.radiocollection.be)
La sensiblité de ces petits postes est assez étonnante, je les essaie dans une cave et je capte des stations (sans antenne extérieure) que des postes plus récents ont peine à "attraper" au même endroit. Ca me rapelle quand Georges était venu avec son "Fada", dans cette même cave... j'avais été surpris de la sensibilité aussi.
Pour des montages aussi simples, pas mal !
Cordialement
Thierry
|
|
| Sujet : bakélite teintée ? Nouveau | De Phil Le 19-12-2007 à 21:34 sta |
|
Bonsoir,
Je trouve qu'ils sont magnifiques, en plus l'idée d'un lot de postes identiques et multicolores est vraiment originale.
Phil, ![[:Hi:]](s12.gif)
|
|
| Sujet : bakélite teintée ? Nouveau | De masterorion Le 19-12-2007 à 22:03 sta |
|
|
|
| Sujet : bakélite teintée ? Nouveau | De westinghouse radio Le 26-04-2013 à 23:05 sta |
|
Bonjour Thierry, Je viens de voir ce forum sur le net.
1er, il y a 10 couleurs dans ce model de radio. Je possède les 10.
2e ces radios sont tous en plaskon, à l'exeption du brun qui lui, est en bakélite.
3e il y a le bourgogne, gris, bleu, noir, brun, saumon, jaune, vert pale, vert moyen, vert foncé qui sont tous des model 501, et le blanc que est un model 501-M( le bouton central n'est pas indépendant du gros bouton des postes).
J'ai écrit un article dans la revue Québécoise SQCRA, et cet article à aussi été traduit et publié dans la revue Italienne # 110 Antique Radio Magazine.
|
|
| Sujet : bakélite teintée ? Nouveau | De DU/ON5MJ Le 26-04-2013 à 23:37 sta |
|
Ooops quel joli déterrage. Mais les postes sont encore chez Thierry dans sa cuisine. Et il sait qu'il n'a pas toutes les couleurs, certaines étant plus rares que d'autres. Il ne vient plus très souvent sur le forum.
|
|
|
