Sujet : CDP101 Nouveau De Yves Cantineau  Le 09-02-2007 à 19:50 cms

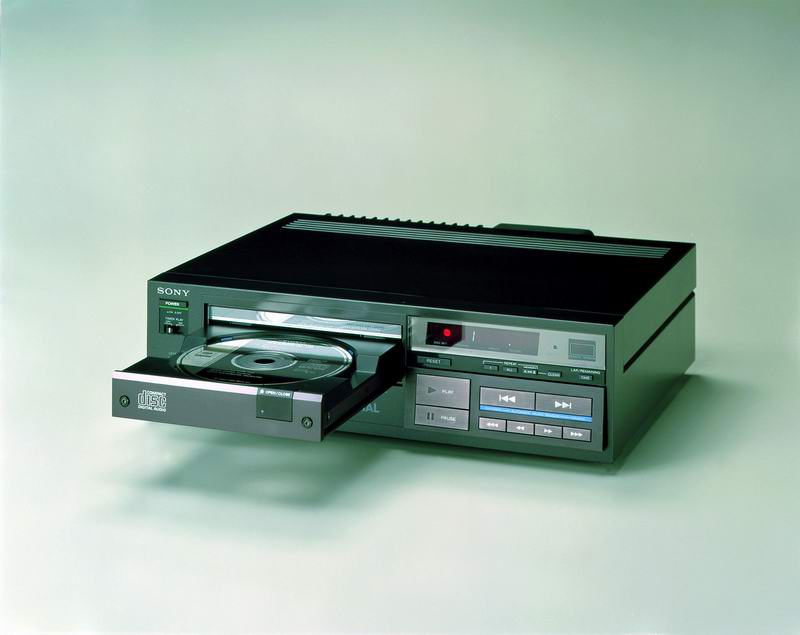

Bonsoir a tous, je viens de faire l'acquisition de ce lecteur SONY (avec sa télécommande, extrèmement rare et sont mode d'emploi) datant de 1982 et en état proche du neuf...   Elle a été fabriquée et commercialisée en même temps que la légendaire CD100 de PHILIPS.... Donnez moi votre avis sur la chose et si vous possèdez des documents d'époque je suis preneur!!!!

Yves





Sujet : CDP101 Nouveau De Yves Cantineau  Le 09-02-2007 à 20:02 cms

Après ouverture de la bête, presque pas de poussière et je me suis aperçu que le blindage du coffret et du fond sont en cuivre....   et certains circuits intégrés sont munis d'un petit refroidisseur en cuivre aussi.... c'est assez toufu mais bien cablé dans des goulottes en pvc. Le tiroir est tout métal et d'une complexité assez rare.....un moteur pour le plateau, un moteur pour l'avance du laser, un moteur pour l'ouverture et fermeture du tiroir, un moteur pour "presser" le cd sur l'axe du plateau....pourquoi faire simple quand on peut faire compliqué....mais cela fonctionne a merveille et quel sonorité un régal a l'écoute!!!!! Des photos de l'intérieur seront bientôt disponible prochainement.......

Yves



Sujet : CDP101 Nouveau De Yves Cantineau  Le 12-02-2007 à 20:56 cms

Voiçi donc les photos de la bête..... ! ! ! Yves a encore tout démonté ! ! !  Je me suis aperçu que des pièces mécanique n'étaient plus bien lubrifiées (graisse durcie!!) et que certaines soudures avaient besoin d'une retouche (surtout au niveau de l'alimentation comme toujours!!), donc j'en profite pour donner un p'tit coup de torchon!!

http://spaces.msn.com/members/yvescantineau

Yves



Sujet : CDP101 Nouveau De mignon  Le 12-02-2007 à 21:03 sta

    Bonjour Yves
    superbe bête, mais je crois qu'il y a un lien certain de parenté entre cette platine Sony et son homologue Philips car à cette époque sur les CD, les deux sociétés travaillaient ensemble.
    D'ailleurs sur d'autres produits aussi comme les vidéodisc.


Sujet : CDP101 Nouveau De Yves Cantineau  Le 12-02-2007 à 21:12 cms

Bonsoir mignon, c'est ce que je dit plus haut, effectivement les deux société se sont associées (en 1980 je crois???) pour le développement du système. D'ailleur dans les CD100-CD101-CD200-CD202-CD300-CD303-(CD73 Marantz) il y a trois circuits intégrés SONY.

Yves





Sujet : CDP101 Nouveau De Yves Cantineau  Le 12-02-2007 à 21:15 cms

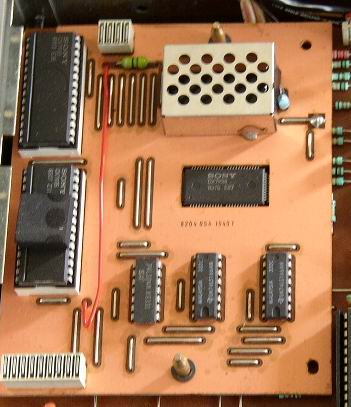

Au fait, a quoi sert cette platine (modulaire) et ces circuits intégrés????

Yves



Sujet : CDP101 Nouveau De Thierry Magis  Le 14-02-2007 à 18:58 sta

    Salut Yves,

    Quelles références, les circuits intégrés ?

    Je ne t'oublie pas pour les schémas et docs des vieux lecteurs CD Philips... ils sont sur mon bureau... mais je manque vraiment de temps. Il y a un paquet de pages recto-verso...

    Dès que j'ai quelques heures devant moi, je m'y met.

    Cordialement
    Thierry


Sujet : CDP101 Nouveau De Yves Cantineau  Le 14-02-2007 à 19:46 cms

Bonsoir Thierry, j'ai de la patience....

Pour les circuits voiçi les références: 1x=CX7933 (SONY)-1x=CX7934 (SONY)-1x=CS7935 (SONY)-1x=MSM2128 (OKI)-2x=SN74LS166AN (TEXAS)-1x=74LS04N (S?)....

Bien cordialement

Yves



Sujet : CDP101 Nouveau De Thierry Magis  Le 14-02-2007 à 19:52 sta

    Curieux, pas trace de ces circuits dans les schémas du CD 200...


Sujet : CDP101 Nouveau De Yves Cantineau  Le 14-02-2007 à 20:28 cms

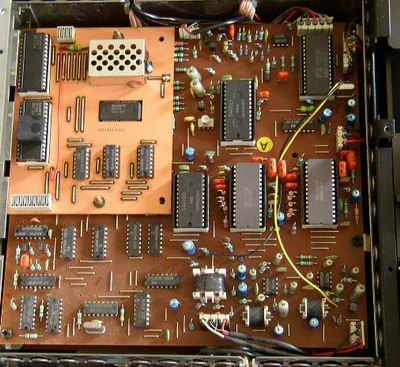

Cette petite platine est enfichée sur le circuit imprimé des décodeurs D/A 2XTDA1540D et des 1X=M4550 1X=M4290A 1X=MAB8410....

Yves



Sujet : CDP101 Nouveau De Yves Cantineau  Le 14-02-2007 à 20:30 cms

La photo (désolé pour la qualité), mais c'est pas de moi....

Yves





Sujet : CDP101 Nouveau De Yves Cantineau  Le 14-02-2007 à 20:32 cms

J'oublie, cette photo c'est la platine électronique de la CD303!!!!!

Yves



Sujet : CDP101 Nouveau De mignon  Le 14-02-2007 à 20:32 sta

    Bonsoir,
    le MSM2128 ressemble fort à une mémore et le 74LS166 est un registre à décalage qui pourrait bien être le moyen d'accès à cette mémoire. Serions-nous en présence d'un circuit mémoire de programmation?
    Enfin c'est juste mon avis.


Sujet : CDP101 Nouveau De Yves Cantineau  Le 14-02-2007 à 20:45 cms

Bonsoir mignon, c'est fort probable car il y a moyen de programmer 15 plages dans n'importe quel ordre, ou supprimer des plages.....bref une programmation d'époque!!!

Yves
