| Sujet : Noel en Romance Nouveau | De mignon Le 27-12-2006 à 11:49 sta |
|
Bonjour,

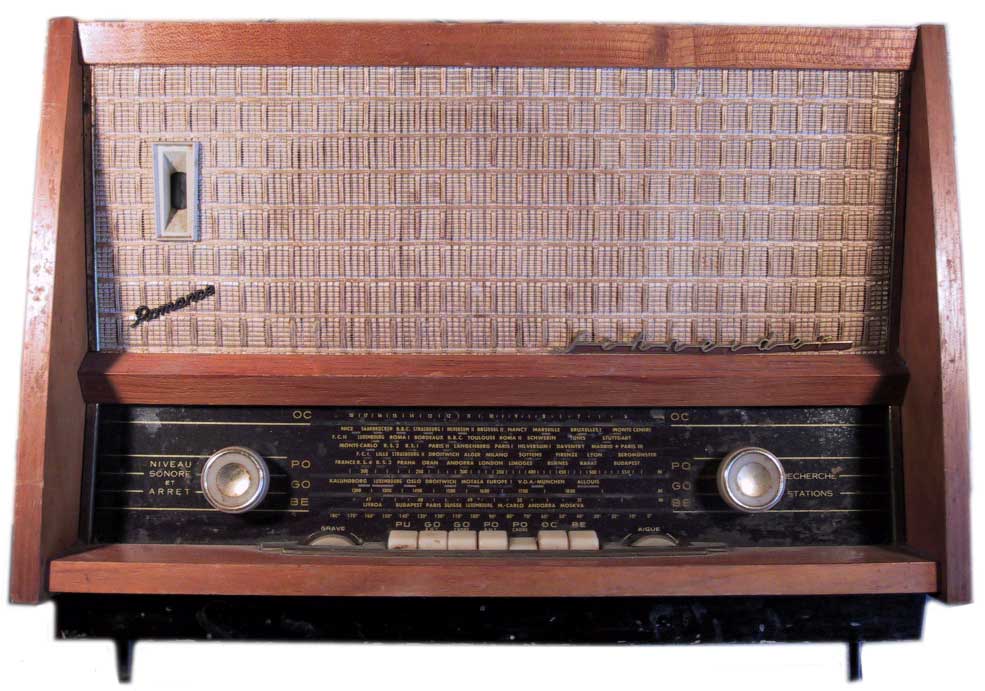

voici ce que le père Noël m'a apporté: un Schneider Romance 59 sans FM.
Mais il a oublié de me fournir le schéma. Pourriez-vous le remplacer et me fournir ce schéma?
Merci d'avance.![[:Hi:]](s12.gif)
| |
|
| Sujet : Noel en Romance Nouveau | De Pierre Le 27-12-2006 à 11:56 sta |
|
Pour avoir des schémas il faut croire au Père Noël avant tout ![[:!!:]](s17.gif)  !!!
Pierre
|
|
| Sujet : Noel en Romance Nouveau | De Roland Gerlier Le 27-12-2006 à 20:12 sta |
|
Ben v'là une radio bien romantique, et avec un beau minois  Deux gammes en GO? Jamais vu ça.
|
|
| Sujet : Noel en Romance Nouveau | De mignon Le 27-12-2006 à 20:23 sta |
|
Hé oui, et ce n'est pas l'effet des fêtes. En fait "GO cadre" et "GO antenne". Et ceci est valable pour les PO.
|
|
| Sujet : Noel en Romance Nouveau | De pat Le 27-12-2006 à 20:33 sta |
|
c'est peut etre celui-ci?
[URL=http://img49.imageshack.us/my.php?image=romanceboleroczardassb0.png][IMG]http://img49.imageshack.us/img49/8218/romanceboleroczardassb0.th.png[/IMG][/URL]
|
|
| Sujet : Noel en Romance Nouveau | De mignon Le 28-12-2006 à 14:17 sta |
|
Merci à Pat pour le schéma. Je vais y voir un peu plus clair.
Encore une question:

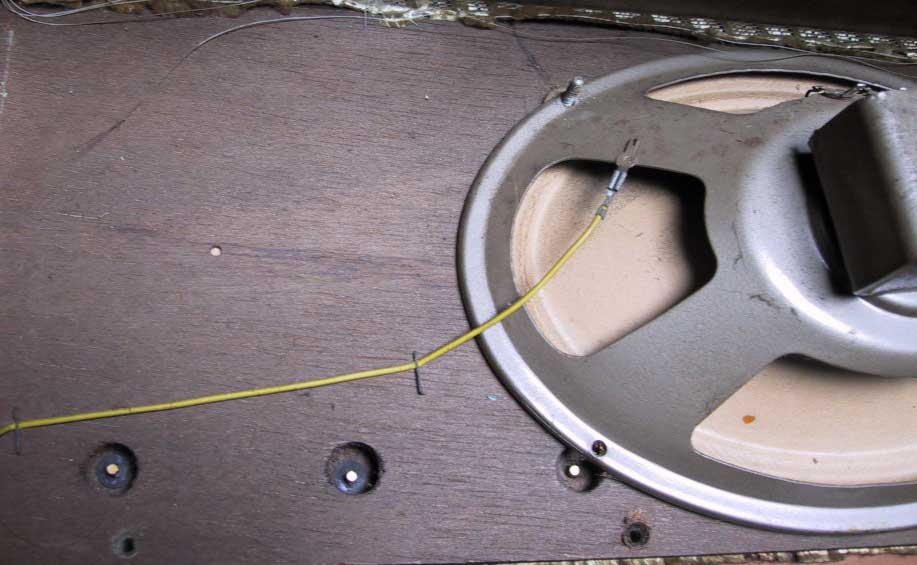

la carcasse du HP sert d'antenne (et ceci semble d'origine)
Est-ce normal ? car çà n'apparait pas sur le schéma.
| |
|
| Sujet : Noel en Romance Nouveau | De Jacques (webmestre) Le 28-12-2006 à 20:11 sta |
|
C'est d'origine, technique frequemment utilisée par Schneider.
|
|
| Sujet : Noel en Romance Nouveau | De mignon Le 29-12-2006 à 08:32 sta |
|
Merci maitre pour le renseignement.
Mais un autre point, le poste dont je dispose est équipé d'une EL84 et non d'une EL90 (6AQ5) comme indiqué sur le schéma de Pat. Quelqu'un aurait-il le schéma correspondant?
Merci et bonnes fêtes de fin d'année.
Attention aux exces!!
|
|
| Sujet : Noel en Romance Nouveau | De Pierrot du 82 Le 29-12-2006 à 15:29 cms |
| |
|
| Sujet : Noel en Romance Nouveau | De mignon Le 29-12-2006 à 18:12 sta |
|
Merci Pierrot du 82,
mais c'est le schéma de l'étage de sortie du "Romance" avec une EL84 dont j'ai besoin, car il y a une bizarre contre-réaction (sur le secondaire du transfo de sortie) qui va à la résistance de cathode de l'EL84. A moins que j'ai la berlue ou déja fait des exces.
|
|
| Sujet : Noel en Romance Nouveau | De mignon Le 14-01-2007 à 18:34 sta |
|
Bonjour,
me revoici avec ma contre-réaction.

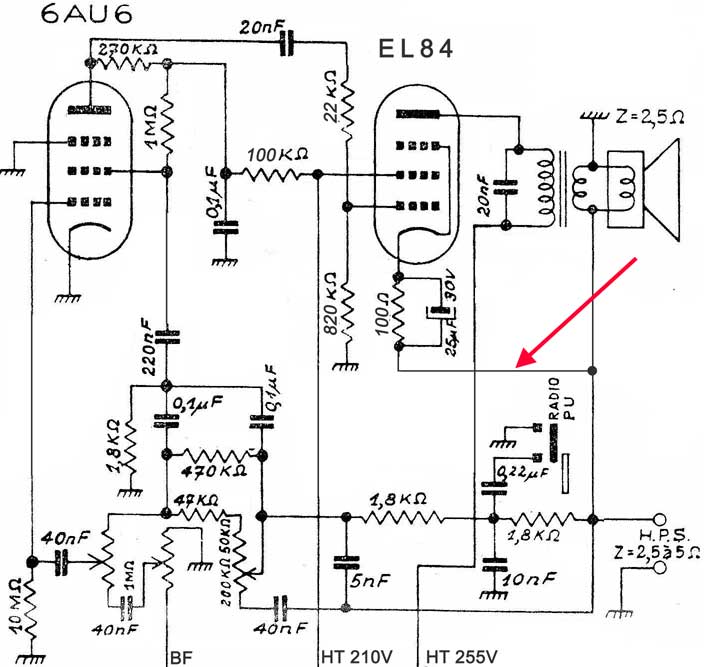

J'ai fait un relevé partiel de l'étage de sortie 6AU6+EL84. La CR dont je parle est signalée par une flèche. Les valeurs pour la chaine d'amplifications sont correctes. Pour le reste de la CR (réglages de tonalité), je ne garantit pas la valeur des composants.
Peut-on m'expliquer pourquoi cette boucle sur le circuit de cathode?
Merci à ceux qui m'ont envoyé des schémas, soit sur ce site soit dans ma BaL.
| |
|
| Sujet : Noel en Romance Nouveau | De Pierre Le 14-01-2007 à 21:25 cms |
|  |
 !!ouargg!!Ca fonctionne ça ????????!!!
Pierre
| |
|
|
| Sujet : Noel en Romance Nouveau | De ON5MJ Le 14-01-2007 à 23:13 sta |
|
Il y a une contre réaction en intensité (circuit cathode-HP) et une contre réaction en tension (HP -> entrée) et en plus le filtre passe-bas de rétroaction est différent selon qu'on est en radio ou en PU. Mais que c'est tordu ! C'est un beau problème pour Pspice.
|
|
|
