| Sujet : Schéma. Nouveau | De Pierre Le 23-12-2006 à 16:23 sta |
|
Je recherche le schéma de cet oscillo, je possède le transfo d'alim mais aucune indications de connexions valables sur les cosses à part des chiffres de 1 à 9 et un E, si quelqu'un à celà c'est super !
Pierre
| |
|
| Sujet : Schéma. Nouveau | De Pierre Le 23-12-2006 à 16:26 sta |
|
Ou si quelqu'un possède cet oscillo et peux me faire un relevé du schéma de l'alim et du repèrage des connexions des cosses du transfo, se serait sympas !
Pierre
|
|
| Sujet : Schéma. Nouveau | De Pierre Le 23-12-2006 à 19:45 sta |
|
C'est ok j'ai trouvé !
Pierre
|
|
| Sujet : Schéma. Nouveau | De Pierrot du 82 Le 24-12-2006 à 22:09 cms |
|  |

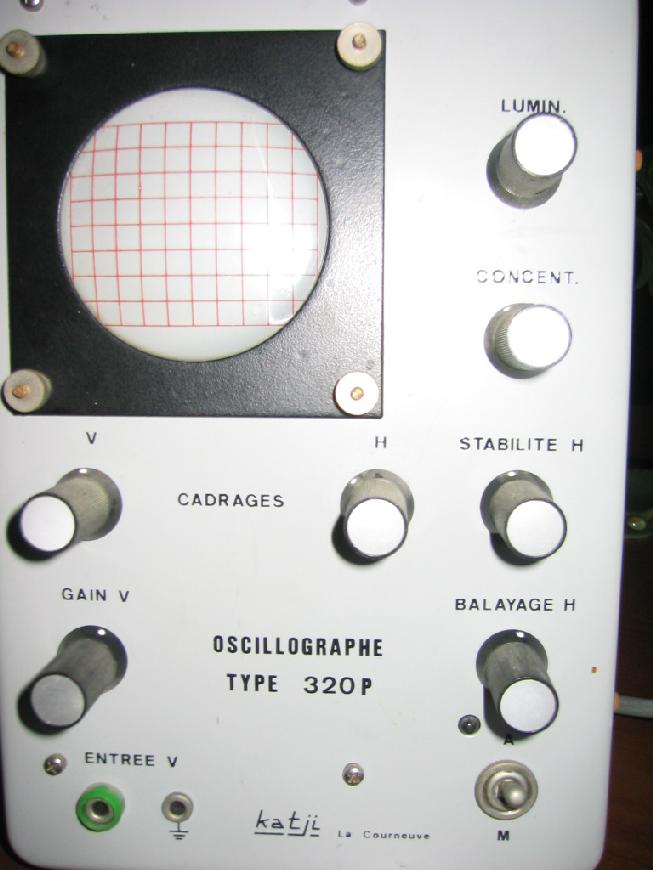

C'est le Katji 320P.
JPuis-je avoir le schéma, ou même la doc, Pierre (du 34) ?
Merci et meilleurs voeux a tutti
| |
|
|
| Sujet : Schéma. Nouveau | De Pierre Le 25-12-2006 à 11:43 sta |
|
Heuu en fait Pierrot, j'ai acheté un tube DG7/32 avec sont mumétal et un transfo d'alim allant avec, à une personne qui cherchait à l'époque le schéma ou je ne sais quoi concernant cet oscillo sur le forum Radiofil ! Le hazard à fait que je suis tombé sur cet peronne bref !
Le problème c'est que n'ayant pas d'info sur les branchement de ce transfo alors j'ai fait une recherche sur Radiofil et je suis tombé sur le fil de ce messieur qui avait posté quelques photos de ce katji, et en voyant par chance la partie secteur sur la photo et comme le proprio avait laissé quelques au primaire du transfo, j'ai pu ainsi repèrer et alimenter le TR correctement, voilà pour l'expliquation Pierrot donc j'ai pas récupéré le schéma désolé  !!

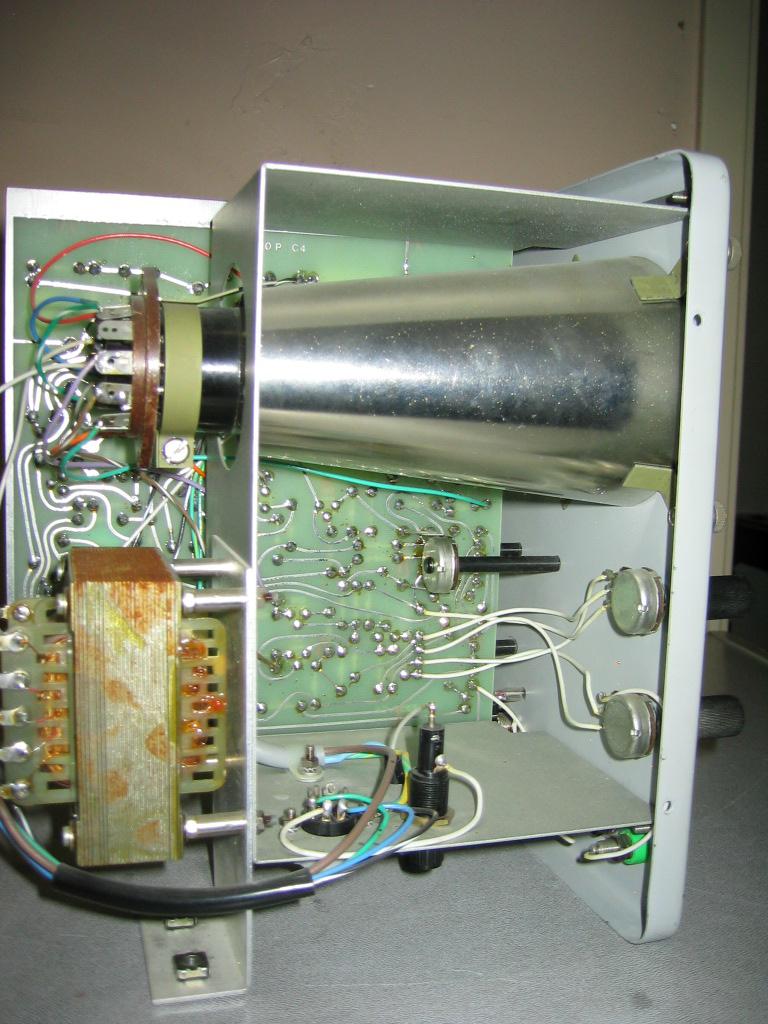

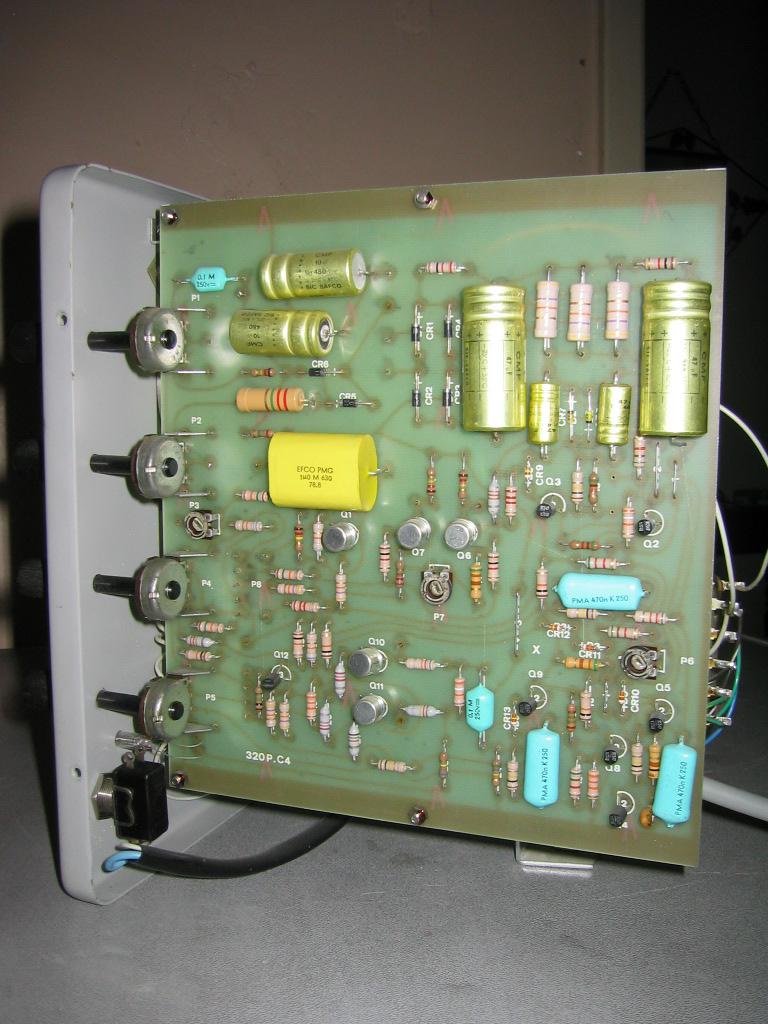

Ci joint les photos du Katji !
Bon Noël !
Pierre
| |
|
| Sujet : Schéma. Nouveau | De Pierre Le 25-12-2006 à 11:43 sta |
|
| |
|
| Sujet : Schéma. Nouveau | De Pierre Le 25-12-2006 à 11:44 sta |
|
Fin !
Pierre
|
|
| Sujet : Schéma. Nouveau | De Pierre Le 25-12-2006 à 11:44 sta |
|
Fin !
Pierre
| |
|
| Sujet : Schéma. Nouveau | De Pierrot du 82 Le 25-12-2006 à 15:43 cms |
| |
Oui, je me rappelle du sujet, c'était il me semble un oscillo basique destiné à l'Education Nationale fabriqué à La Courneuve (93).
Et on avait rien trouvé dessus...
Merci Pierre
et Joyeux Noël, Merry Christmas, Feliz Navidad e Buon Natale
| |
|
|
|
