| Sujet : Base de temp Nouveau | De Pierre Le 23-12-2006 à 13:42 sta |
|

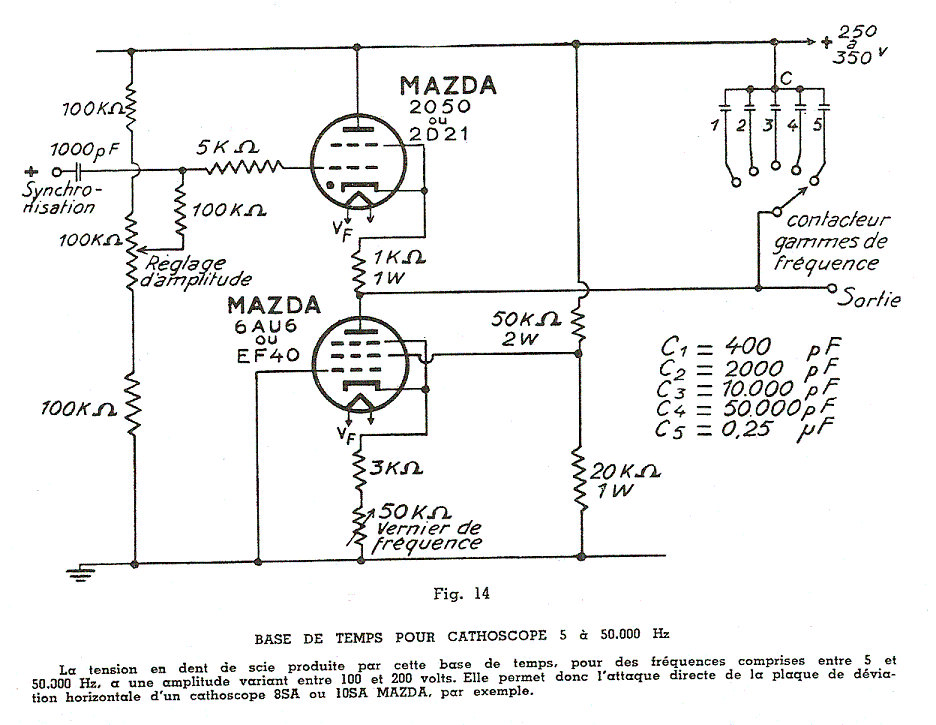

Juste pour demander à JC Negret si cette base de temp fonctionne tel quelle avec les valeur indiquées ou s'il n'y à pas eu de modifs depuis ??!! Merci JC !!
Pierre
| |
|
| Sujet : Base de temp Nouveau | De JC Négret Le 23-12-2006 à 14:21 sta |
|
Bonjour Pierre ;

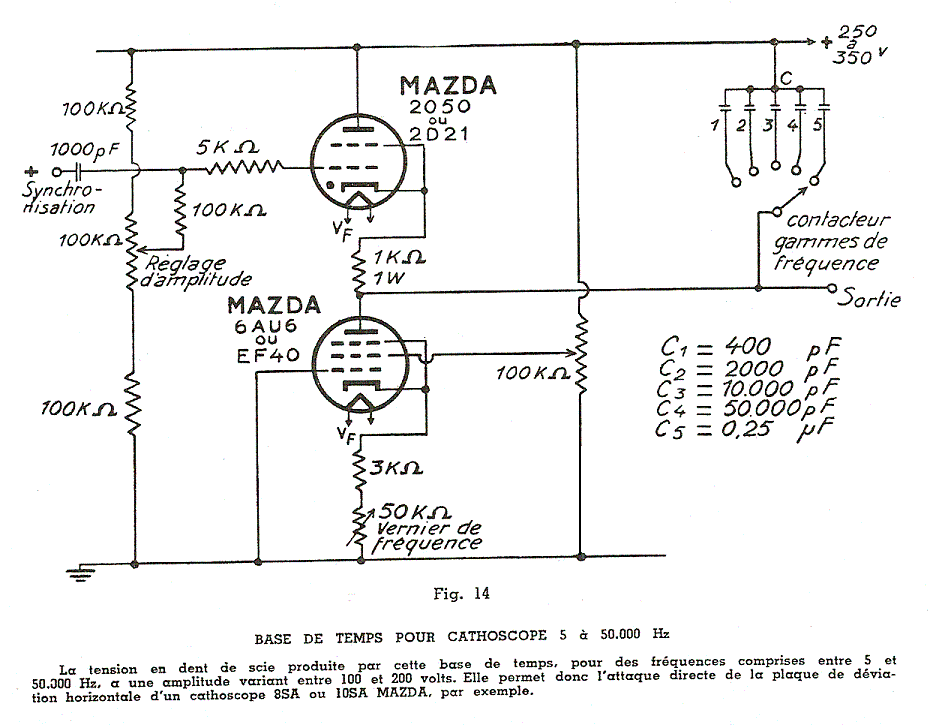

Une seule modif : Un potar pour régler la tension écran de la penthode de charge. ( 2ème réglage de la fréquence ) Facultatif.
Pour une seule fréquence, une seule capa bien-sûr.
JC
| |
|
| Sujet : Base de temp Nouveau | De Pierre Le 23-12-2006 à 14:58 sta |
|
Ok merci bien JC ! En fait en se passant d'ampli horizontal on peux attaquer un bon paquet de tubes avec cette base de temp ??!!
Pierre
|
|
| Sujet : Base de temp Nouveau | De Pierre Le 06-01-2007 à 20:07 cms |
|  |
Apparement l'amplitude est règlable par le pot de 100k à gauche, et ce de 100 à 200v, peut on la faire varier de 0 à 200 JC ??
Le pot d'amplitude n'a pas d'effet sur le signal de synchro ??
Pierre
| |
|
|
| Sujet : Base de temp Nouveau | De JC Négret Le 07-01-2007 à 12:18 sta |
|
Je n'ai pas essayé...Il suffit de monter un pot de 220K :
Pas d'effet sur le signal de synchro, enfin rien remarqué...
JC
| |
|
| Sujet : Base de temp Nouveau | De Pierre Le 07-01-2007 à 12:27 cms |
| |
|
| Sujet : Base de temp Nouveau | De Pierre Le 07-01-2007 à 13:22 cms |
| |
JC aurait tu une astuce ou m'indiquer l'endroit pour sortir un signal de la base de temp me permettant d'effacer la trace de retour du spot, je précise un ce sera un DG7/32 avec alimentation 530v !!!
Si j'ai bien compris mes leçons JC, la valeur de se signal doit en principe être apte à amener la grille 1 au cut of pour l'extinction du spot pendant sont retour non ??
Merci JC pour les infos .
Pierre
| |
|
|
| Sujet : Base de temp Nouveau | De JCJ Le 07-01-2007 à 14:35 sta |
|
Pour JCN, il me semble, que c'est plutôt la résistance de 100 k vers le +HT qu'il faudrait supprimer et pas celle coté masse.
Sous toute réserve, je n'ai pas essayé...
|
|
| Sujet : Base de temp Nouveau | De Pierre Le 07-01-2007 à 15:10 cms |
| |
Attendons JC de toutes façons j'en suis à la fabrication du châssis, ce sope sera rackable dans un récepteur !
Pierre
| |
|
|
| Sujet : Base de temp Nouveau | De JC Négret Le 07-01-2007 à 17:23 sta |
|
Pierre a demandé : " peut on la faire varier de 0 à 200 JC ?? "
Il me semble que le curseur " amplitude " va de 200 à 0V...
Pour l'effacement retour, je sais qu'en TV on utilise l'impulsion crée pendant le retour.
Avec des tubes statiques, prélever avec une diode...mais n'étant pas spécialiste, ( plutôt bricoleur) il faut que nos électroniciens donnent un coup de main !
JC
|
|
| Sujet : Base de temp Nouveau | De JCJ Le 07-01-2007 à 20:38 sta |
|
Pour JCN, il me semble que c'est l'amplitude de la dent de scie qui doit varier de 0 à 200 V et pas la tension grille du thyratron.
Si je comprend bien le fonctionnement on peu admettre que la dent de scie part du +HT (Thyratron en court-circuit) et décroît progressivement vers 0.
Le thyristor, se réamorce quand la tension en dent de scie (sur sa cathode) est a peu prés égale à la tension de grille.
Donc l'amplitude de la dent de scie est comprise entre la tension du curseur du potentiomètre et le + HT... C'est pourquoi, je pense que le potentiomètre doit être coté +HT si on veut de faible amplitudes.
Enfin... c'est ce qu'il me semble
|
|
| Sujet : Base de temp Nouveau | De Pierre Le 07-01-2007 à 21:08 cms |
| |
Perso je n'en sais pas plus car je ne connais pas le fonctionnement du tube 2D21 !!
Sinon pour JC, la synchro qui arrive sur le condo de 1000pf, je la pique directement sur une plaque verticale ou directement sur la plaque du tube de l'amplificateur d'entrée ??!
Pierre
| |
|
|
| Sujet : Base de temp Nouveau | De JC Négret Le 07-01-2007 à 22:46 sta |
|
Sûrement exact JCJ ! Comme dit plus haut : " mais n'étant pas spécialiste, ( plutôt bricoleur) il faut que nos électroniciens donnent un coup de main ! "
JC
|
|
|
