| Sujet : Oscillo TECH TO2 Nouveau | De Michel Rentmeesters Le 17-12-2006 à 10:08 sta |
|

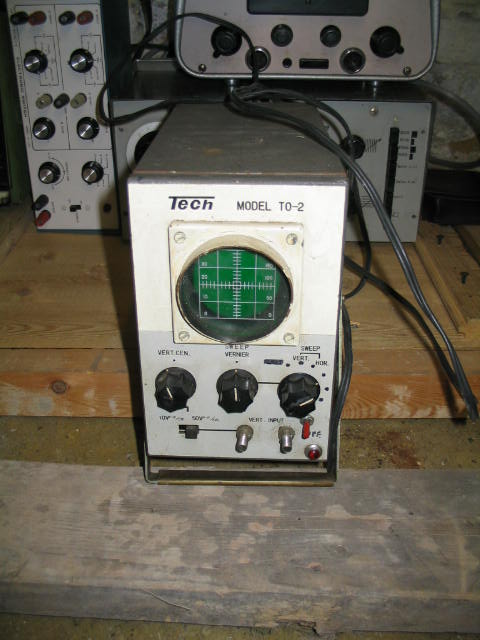

Comme un vent (favorable) d'oscilloscopie souffle sur le forum, j'en profite pour demander si quelqu'un a des info sur ce TECH TO2.
Il s'agit d'un tout petit oscilloscope, ne permettant pas réellement des mesures mais destiné à mon avis au contrôle qualitatif des divers signaux basse fréquence.
Le tube cathodique fait environ 20 cm de long et 6 cm de diamètre. (il faut que je le sorte de son logement pour connaître le type - indications masquées)
La face avant comporte un interrupteur pour la sensibilité V (10 V/cm et 50 V/cm), pot. centrage V, sélecteur base de temps et réglage fin. C'est tout.
Sur le côté 4 potentiomètres (il faut un tournevis, pas de boutons) pour synchro, luminosité,
concentration et astigmatisme.
A 'lintérieur, 2 tubes : 12BH7 et 6AV6.
Pas de mode X/Y, pas d'entrée X
Il fonctionne et manque affreusement de linéarité (les sinusoïdes sont étirées à gauche et ratatinées à droite. La synchro me semble assez approximative, pour ne pas dire inexistante (mais cela peut être du à sa conception, car il est difficle de vérouiller, même sur du 50 Hz obtenu en posant le doigt sur la borne Y)
Proprement construit, il me fait penser à de la facture des années 60.
Mais je le trouve si mignon...
Michel.
| |
|
| Sujet : Oscillo TECH TO2 Nouveau | De Pierre Le 17-12-2006 à 13:21 cms |
| |
|
| Sujet : Oscillo TECH TO2 Nouveau | De mignon Le 17-12-2006 à 15:09 sta |
|
Bonjour,
"Mais je le trouve si mignon..."
je ne ressemble pas du tout à çà !!
|
|
| Sujet : Oscillo TECH TO2 Nouveau | De Pierrot du 82 Le 17-12-2006 à 15:10 cms |
|  |
En tout cas, ce n'est pas un Tech-tronix
| |
|
|
| Sujet : Oscillo TECH TO2 Nouveau | De ON5MJ Le 17-12-2006 à 15:54 sta |
|
Comme disaient les gens de HP, en flamand, c'est un 'trekt op niks' (ne tirez sur rien).
|
|
| Sujet : Oscillo TECH TO2 Nouveau | De Michel Rentmeesters Le 17-12-2006 à 18:43 sta |
|
Pour Pierre : tout-à- tubes, oui, par Toutatis. Et il n'y en a que 2 (+ redressement à S.C.)
Effectivement, ce n'est pas un tek-tro, mais bon cela reste un objet tech-nique.
Quant à "trekt op niks" zé souis pa tré d'accordo avecqué lé tradouktionné del Signor Jacquo.
OK pour la traduction littérale (quoique), mais pour le sens je préfère "ne ressemble à rien, ou ne vaut rien"
Ah, ces Belges, jamais d'accord entre eux !
Merci pour vos réactions, mais en toute honnêteté, ça n'a pas fait avancer le schimblick d'un pouce.
Gagné, j'ai donc une pièce unique. Youpie.
Michel.
|
|
| Sujet : Oscillo TECH TO2 Nouveau | De F1EVJ Le 17-12-2006 à 18:52 sta |
|
Bonjour à tous! Cet appareil ressemble au matériel utilisé par les garagistes pour le réglage des moteurs. Dans cette configuration, seul un ampli vertical est utilisé . Bonne fin de dimanche ! 73's , Pierre F1EVJ.
|
|
| Sujet : Oscillo TECH TO2 Nouveau | De Michel Rentmeesters Le 17-12-2006 à 20:09 sta |
|
Merci Pierre pour cette hypothèse intéressante.
J'ai cependant quelques hésitations car si je souviens bien, malgré une alimentation de 12 Volts généralisée au milieu des sixties, les impulsions au primaire de la bobine d'allumage atteignent environ 400 Volts. Comme j'ai 50 V/div et 4 divisions en hauteur, cela ne fait que 200 Volts (peut-être y avait-il une sonde extérieure pour atténuer ?)
En tous cas, la quantité de crasse sur la face avant (du genre empreintes digitales à l'encre de vidange) rend l'hypothèse "garage" plausible. (l'appareil toutefois ne sent pas l'huile de vidange)
D'autre part, que peut bien faire un garagiste avec cet outil ?
J'ai regardé sur bama et "TECH" existe bien comme fabricant d'appareils de mesure. Cet oscillo n'y figure pas. (géné HF, BF, voltmètre à tubes)
Michel.
|
|
| Sujet : Oscillo TECH TO2 Nouveau | De F1EVJ Le 17-12-2006 à 20:20 sta |
|
Bonsoir Michel, les garagistes spécialisés dans les systèmes de distribution ou de carburation ,utilisent un genre de banc electronique qui comporte une imprimante -plus exactement, un traceur des caractéristiques de compression- ces paramètres sont obtenus en plaçant des capteurs reliés au fameux scope. Je n'en sais pas plus, sinon que la facture est en rapport avec le résultat escompé et, trés certainement, avec le matériel mis en oeuvre ! Cordialement, Pierre
|
|
| Sujet : Oscillo TECH TO2 Nouveau | De ON5MJ Le 17-12-2006 à 21:27 sta |
|
Michel salut,
Mon Tektro 453 venait aussi d'un garage et comportait de généreuses traces de cambouis quand je l'ai acquis (dépannage par Thierry merci). Ce doit être une maladie de garagistes dans notre coin.
Jacques.
|
|
|
