| Sujet : transfo Nouveau | De Paticrk 41 Le 12-12-2006 à 23:43 sta |
|
bonjour
qui pourrai me dire ou je peus
trouver des infos pour fabriquer
un transfo
cordialement
Patrick![[:Hi:]](s12.gif)
|
|
| Sujet : transfo Nouveau | De Pierrot du 82 Le 13-12-2006 à 00:06 cms |
|  |
Il y a des livres :
Transformateurs - Calcul et réalisation de Charles Guilbert 1963
et :
Construction des petits transformateurs - Marthe Douriau
voir http://www.carnets-tsf.fr/biblio2
| |
|
|
| Sujet : transfo Nouveau | De JCJ Le 13-12-2006 à 06:23 sta |
|
Faut préciser de quel type de transfo il s'agit.
Certains transfo sont spéciaux et ne correspondent pas aux calculs classiques comme dans le cas du site indiqué par Pierrot 82. En particulier pour les redresseurs, il faut tenir compte d'un "facteur de puissance" dû à la forme du courant non sinusoïdal.
Pour les redresseurs avec 2 diodes et prise de masse au milieu, on arrive à des bizarreries, par exemple, il faut plus de VA au secondaire qu'au primaire...
|
|
| Sujet : transfo Nouveau | De Paticrk 41 Le 13-12-2006 à 12:08 sta |
|
pour transfo de sortie push pull pour 6v6G avec de hp
et transfo de dephasage avec deux enroulements point milieu au secondaire
|
|
| Sujet : transfo Nouveau | De Pierre Le 13-12-2006 à 12:53 sta |
|
Le transfo de déphasage n'est pas à la portée de tout le monde, à mon avis ce n'est pas la peine d'y penser !!
Pierre
|
|
| Sujet : transfo Nouveau | De Paticrk 41 Le 13-12-2006 à 21:39 sta |
|
si quelqu'un peu me dire ou je pourrai en trouver un
j'en ai bien un trouve sur interner
mais les valeurs a l'hommetre ne sont pas parielle
valeur sur celui sur le poste
Primaire 1,5 Khoms x 2 dont un hs
Secondaire 0,7 homs
sur celui que j'ai trouve
Primaire 120 homs x 2
Secondaire 0,7 homs
|
|
| Sujet : transfo Nouveau | De Pierrot du 82 Le 14-12-2006 à 00:51 cms |
| |
Et si vous nous disiez quel est l'appareil ?
Ce serait plus facile pour répondre !
| |
|
|
| Sujet : transfo Nouveau | De Paticrk 41 Le 14-12-2006 à 03:09 sta |
|
les transfos de sortie et de dephasage

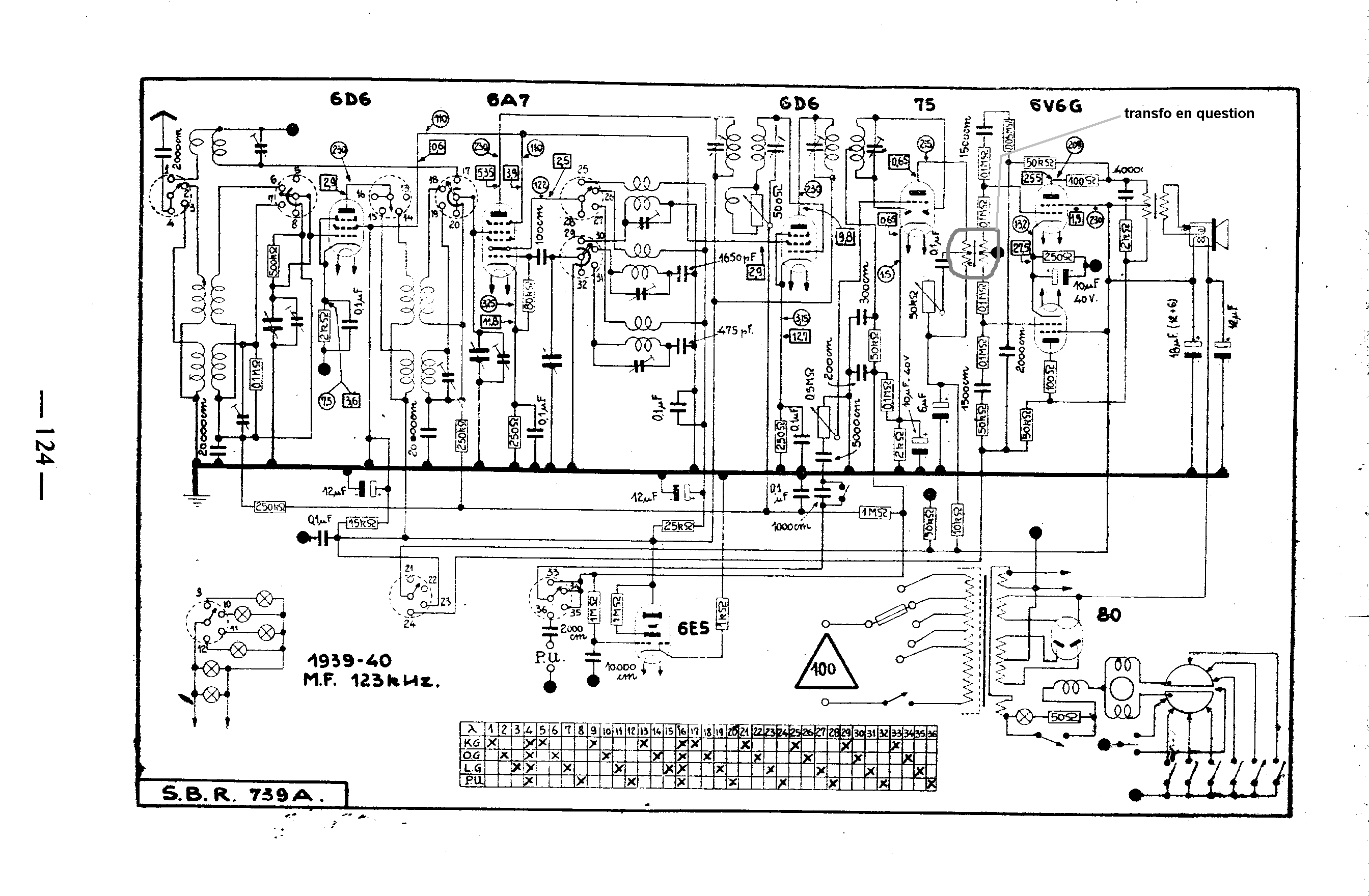

sont pour un poste belge voix d'or
avec un chassis sbr 739A
| |
|
| Sujet : transfo Nouveau | De Pierre Le 14-12-2006 à 12:45 sta |
|
Qu'est ce qu'ils ont étés mettre un transfo de déphasage pour attaquer des 6V6   !!Très fort les ingés à l'époque, n'importe quoi !
Pierre
|
|
| Sujet : transfo Nouveau | De Pierrot du 82 Le 14-12-2006 à 23:33 cms |
| |
|
| Sujet : transfo Nouveau | De ON5MJ Le 14-12-2006 à 23:53 sta |
|
Thierry est sur le départ. ....
> ... les ingés à l'époque, n'importe quoi
Non. Avant guerre une lampe coûtait cher et un montage déphaseur à lampes coûtait horriblement cher. Un transfo c'était cool, stable, facile à maîtriser et de bien meilleure qualité auditive qu'une usine à gaz montée avec les composants actifs ou passifs de l'époque.
Pour moi c'était une excellente solution technique et économique. J'aurais fait la même chose à la même époque. Je suis solidaire de mes aînés.
Comme dit la chanson paillarde " ... Vivent les ingénieurs qui lavent leur femme à la vapeur ... " enfin vapeur de mercure sans doute.
|
|
| Sujet : transfo Nouveau | De Paticrk 41 Le 16-12-2006 à 20:32 sta |
|
bonjour
j'ai deja demande a Therry
il n'en n'a pas
ce que je voudrai c'est avoir les valeurs
pour pouvoir le faire refaire
faute de ne pas en trouver
cordialement
Patrick![[:ouin:]](s10.gif)
|
|
| Sujet : transfo Nouveau | De YM Le 17-12-2006 à 00:05 sta |
|
Ce devait être un modèle de haut de gamme !
Ampli HF, sélectivité variable (avec MF à 123Khz, s'il vous plait), détection "double alternance",
contrôle de tonalité, final en PP avec contre réaction symétrique
Et sans doûtes n'ai je pas tout vu ! !
Les ingés de l'époque .... s'étaient éclatés !
Sinon, vu les caractéristiques de la 75, il devrait être permis de la charger par une résistance et d'ataquer une des grille du PP par un condo (si par chance le secondaire est encore bon), sinon de le remplacer par le primaire d'un tout petit transfo 230v avec une prise à 115v, toujours en attaquant par un bout (auto transfo quoi).
OK, c'est un peu iconoclaste, mais si ça peut le sauver
Je voterais pour un rapport 2/1 à l'origine.
Yves.
|
|
| Sujet : transfo Nouveau | De Paticrk 41 Le 17-12-2006 à 01:21 sta |
|
le secondaire et hs sur les deux sorties
j'ai essaye de le demonter
mais tout est brule a l'interieur
sur le primaire j'ai releve a l'hometre 1,5KHOMS
pour Yves
je suis qu'un amateur
vous me dite de le remplacer par un petit transfo
pouriez vous me faire un schema
ou avec le schema ne peu t'on pas calcule le transfo qu'il faut
cordialement
Patrick
| |
|
| Sujet : transfo Nouveau | De YM Le 17-12-2006 à 11:56 sta |
|

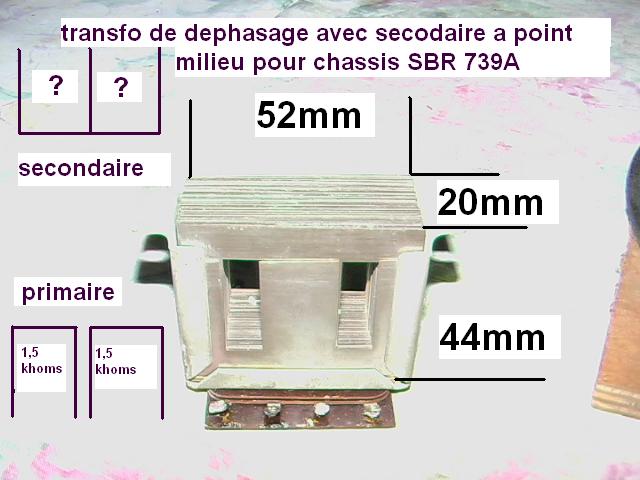

Avec les tôles montrées en photo et beaucoup de patience vous pourriez bobiner qq chose comme ça:
Fil de 0,15mm de diamètre maxi, environ 400 metres nécessaires.
(On pourrait descendre à 0,05mm, mais à la main c'est mission impossible)
1- 950 spires (environ 8 couches)
2- Isolant papier épaisseur totale 0,2mm
3- d° 1
4- d° 2
5- d° 1
6- d° 2
7- d° 1
Bien ranger parce que la place est limitée.
Raccorder 1 et 3 en série pour former le primaire et 2 et 4 en série pour former le secondaire.
Une fois fini, la résistance du primaire et du secondaire seront de quelques 200 Ohms avec du fil de 0,15mm.
Remonter les tôles sans les entrelacer et sans entrefer.
Pour servir et valoir ce que de droit.
Yves.
|
|
| Sujet : transfo Nouveau | De YM Le 20-12-2006 à 12:53 sta |
|
Non, ça ne peut pas marcher comme ça
Il faut raccorder 1 et 5 en série pour le primaire puis 3 et 7 en série pour le secondaire.
Yves
|
|
| Sujet : transfo Nouveau | De Paticrk 41 Le 20-12-2006 à 23:44 sta |
|
bonsoir Yves
si je comprant bien
il faut que je fasse
en1
un primaire
en 2 un secondaired
en 3 l'autre primaire
en 3 l'autre secondaire
|
|
|
