| Sujet : Ducrete C55 - schéma Nouveau | De Dubreuil JC Le 11-12-2006 à 19:03 sta |
|
Bonjour

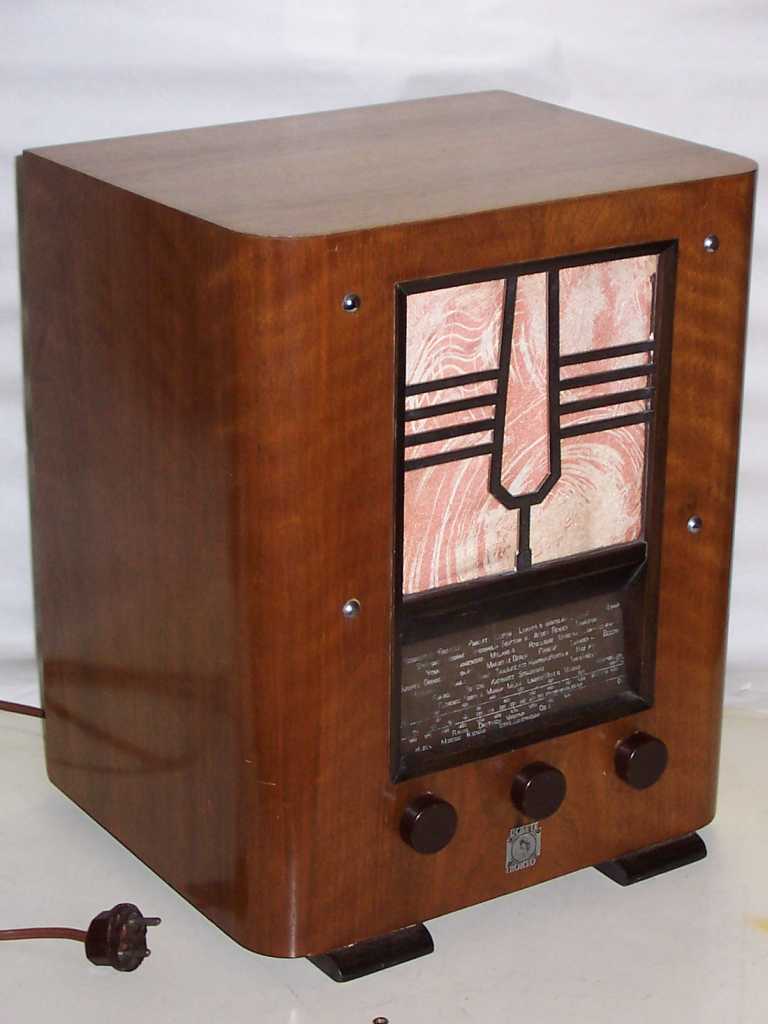

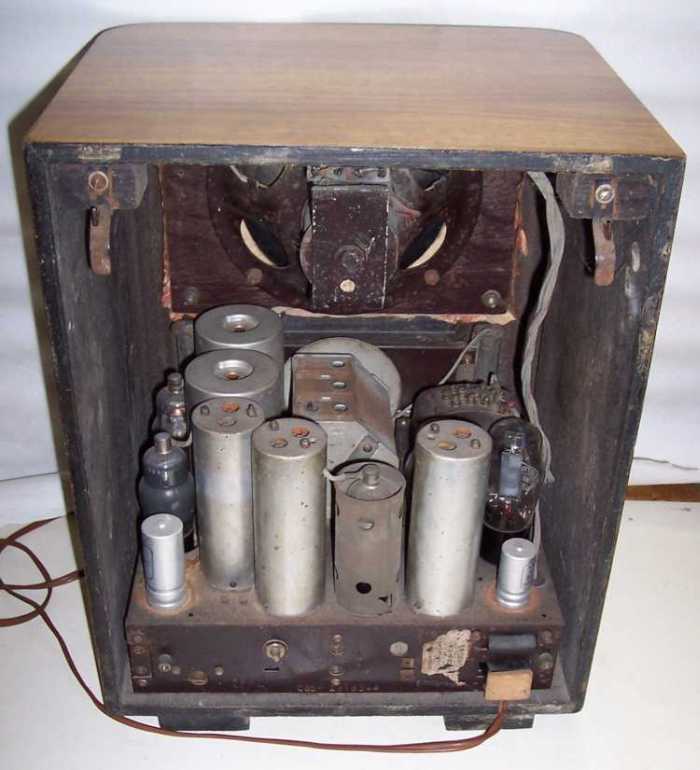

J'attaque la restauration d'un Ducrété C55 équipé des tubes suivants : 78, 6A7, 6B7, 42 et 80.
Cependant mes recherches ne m'ont pas permis de trouver le schéma de ce poste, ni un schéma approchant qui comporterait une 6B7 utilisée comme amplificatrice MF, détectrice et préamplificatrice BF. C'est la première fois que je rencontre cette configuration et un schéma m'aiderait bien.
D'avance merci
JC Dubreuil
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Jacques (webmestre) Le 11-12-2006 à 19:13 sta |
|

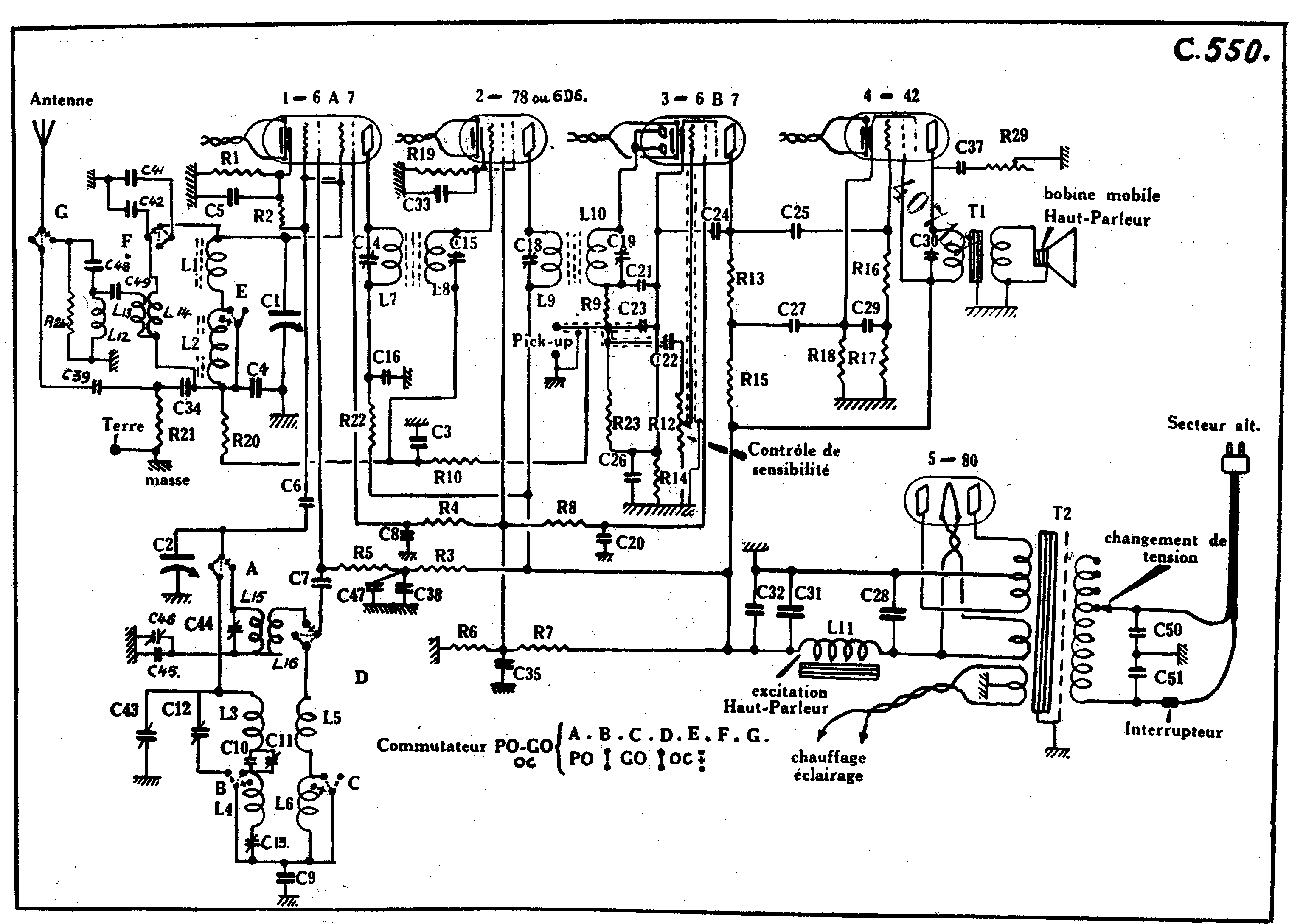

Il y a bien le C550 qui doit etre proche, mais pas le C55.
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Dubreuil JC Le 11-12-2006 à 19:29 sta |
|
Merci Jacques. Les tubes sont les mêmes mais leur disposition est différente :
78 ampli HF,
6A7 mélangeuse,
6B7 ampli MF, détectrice et préampli BF,
42 ampli BF.
CV à 3 cages.
|
|
| Sujet : Ducrete C55 - schéma Nouveau | De Pierrot du 82 Le 11-12-2006 à 19:36 cms |
|  |
"6B7 ampli MF, détectrice et préampli BF"
C'est un réflex, ou bien il y a 2 tubes 6B7 ?
| |
|
|
| Sujet : Ducrete C55 - schéma Nouveau | De Phil Le 11-12-2006 à 19:43 sta |
|
Bonsoir,

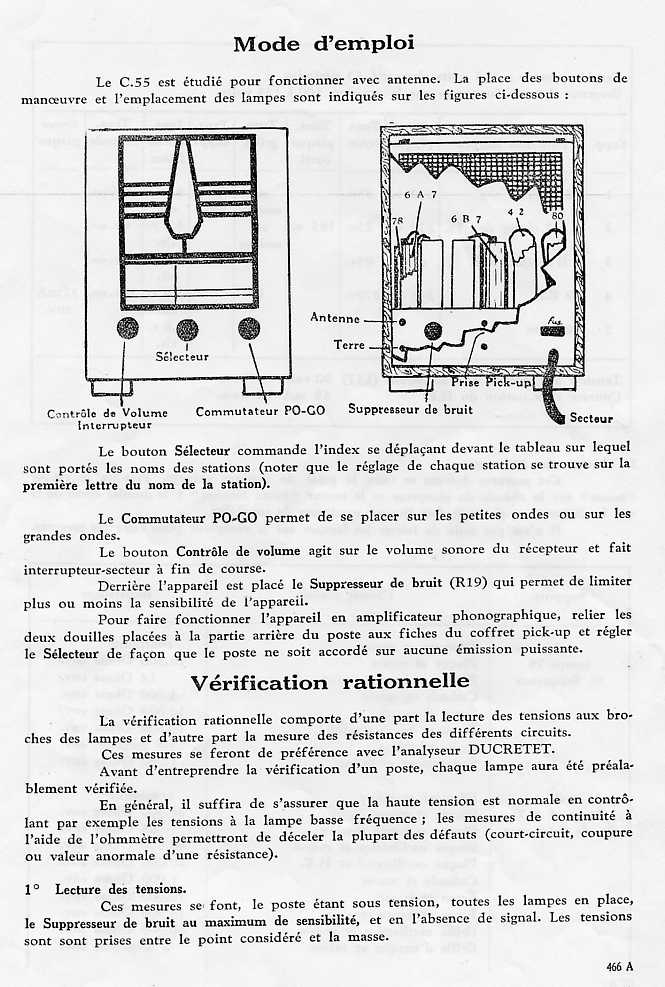

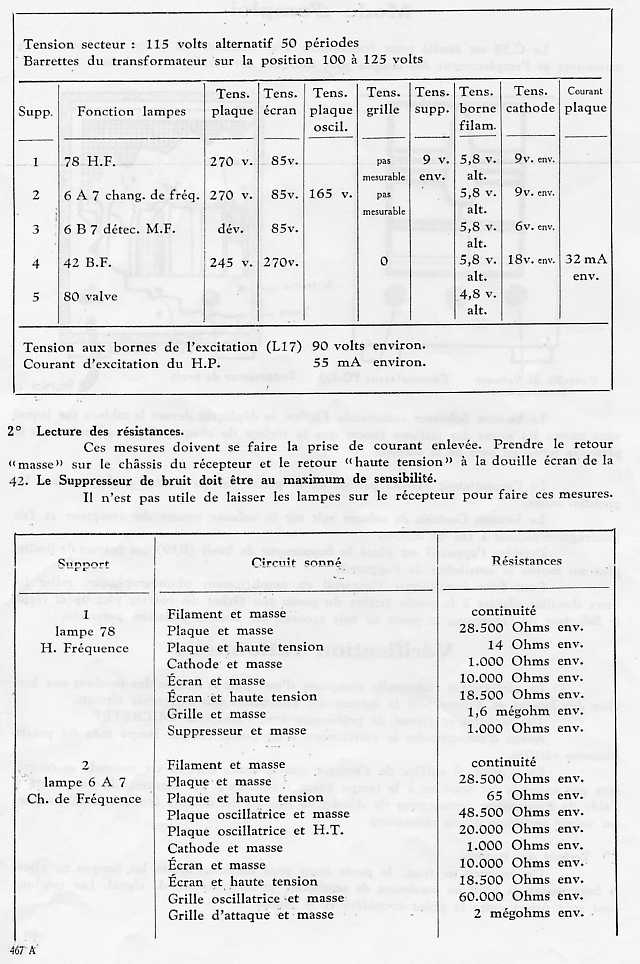

Je crois que j'ai la doc complète du C55, vous me laissé le temps et je vous envoie tout ça.
Phil ![[:Hi:]](s12.gif)
|
|
| Sujet : Ducrete C55 - schéma Nouveau | De Phil Le 11-12-2006 à 19:49 sta |
|

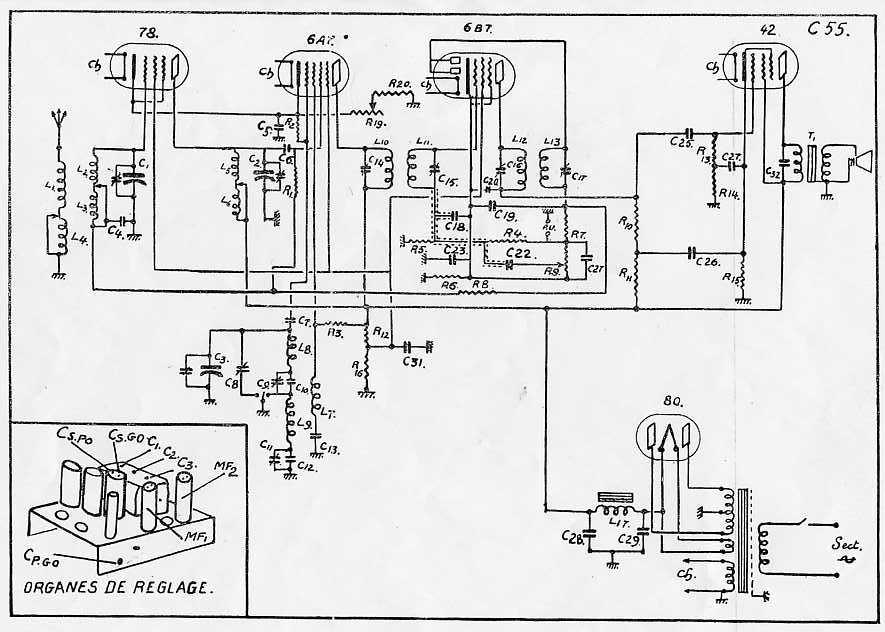

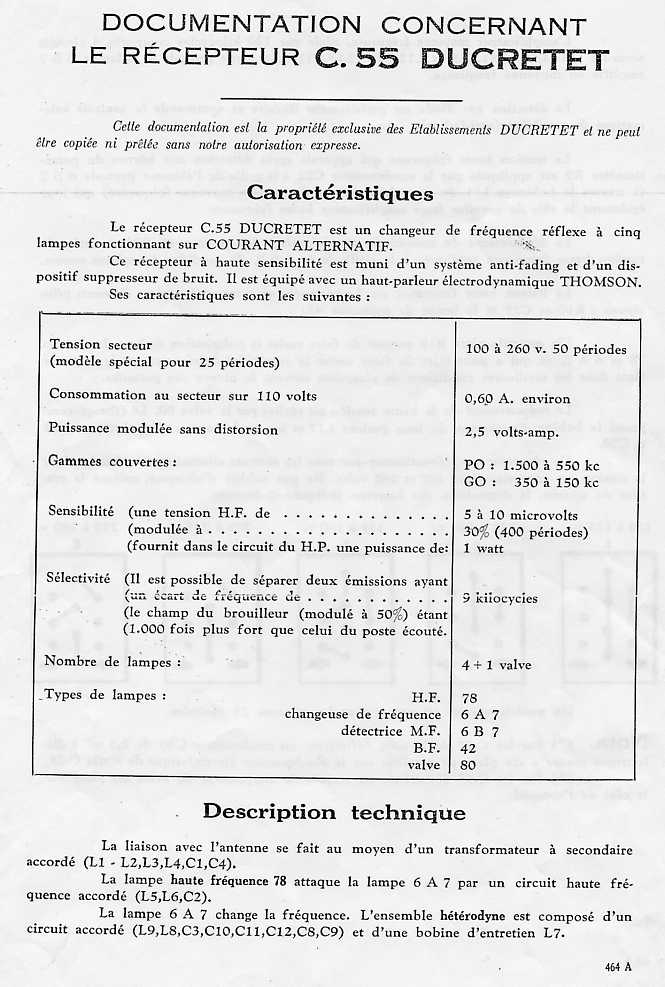

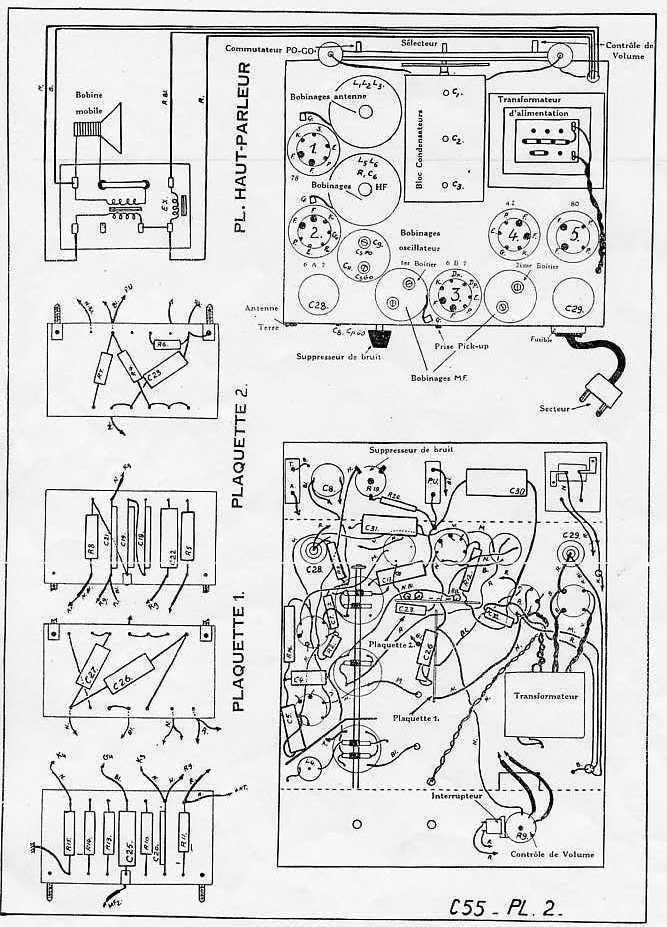

Le schéma pour commencer :
| |
|

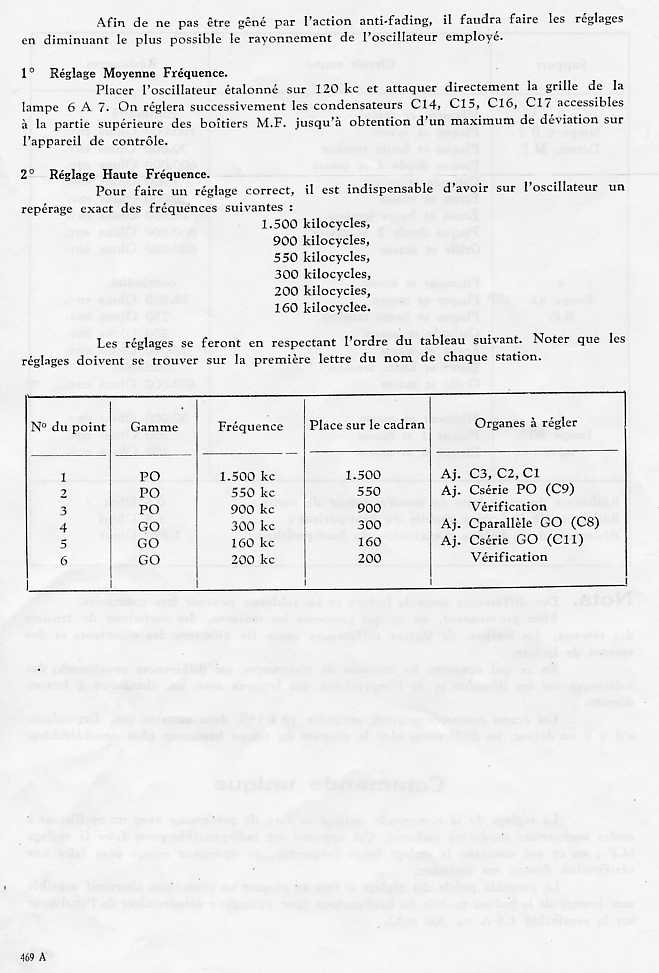

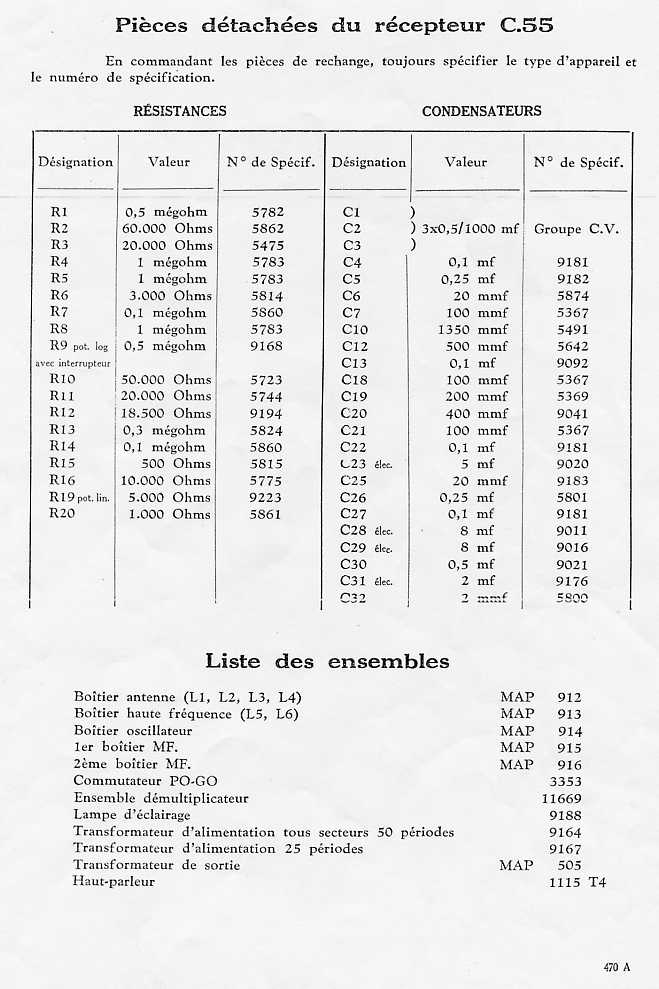

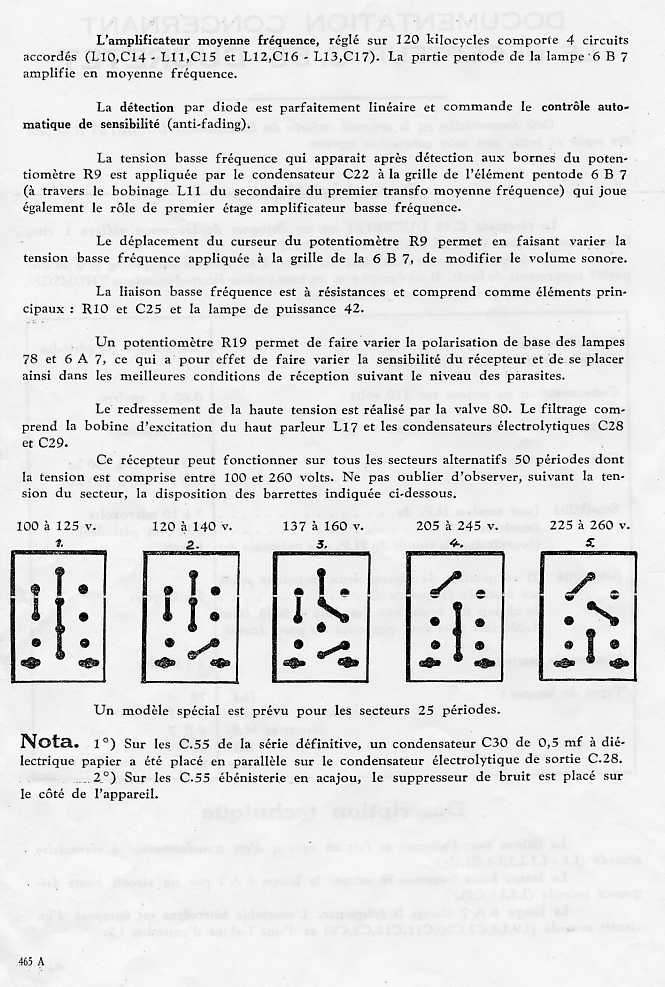

| Sujet : Ducrete C55 - schéma Nouveau | De Phil Le 11-12-2006 à 19:53 sta |
|
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Phil Le 11-12-2006 à 19:56 sta |
|
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Phil Le 11-12-2006 à 19:58 sta |
|
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Phil Le 11-12-2006 à 19:59 sta |
|
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Phil Le 11-12-2006 à 20:00 sta |
|
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Phil Le 11-12-2006 à 20:02 sta |
|
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Phil Le 11-12-2006 à 20:03 sta |
|

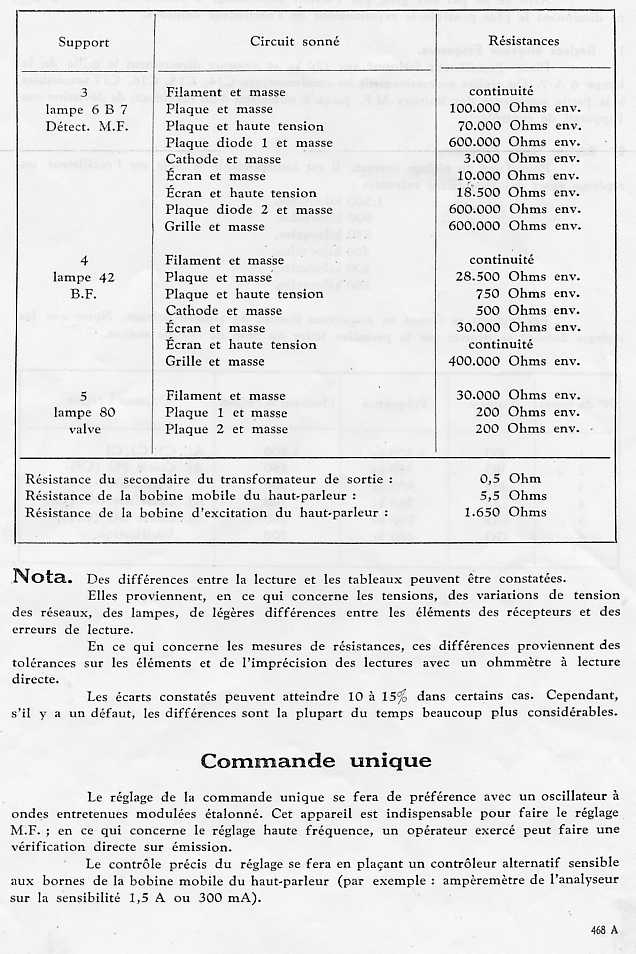

Et pour terminer.
Phil
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Dubreuil JC Le 11-12-2006 à 20:15 sta |
|
Un grand merci à Phil, pour cette documentation. Je vais me mettre au travail et dans quelques semaines ce poste aura retrouvé sa voix.
Je vous présenterai bien sur, le résultat.
Jean-Claude Dubreuil
|
|
| Sujet : Ducrete C55 - schéma Nouveau | De jackoe Le 11-12-2006 à 20:18 sta |
|
Apparement, JC aura également besoin d'une petite glace à la radio.
|
|
| Sujet : Ducrete C55 - schéma Nouveau | De Jacques (webmestre) Le 11-12-2006 à 20:22 sta |
|
Ah oui, rien à voir, on se retrouve avec un reflex.
|
|
| Sujet : Ducrete C55 - schéma Nouveau | De jackoe Le 11-12-2006 à 20:50 cms |
| |
"Ah oui, rien à voir, on se retrouve avec un reflex." ????????????????
| |
|
|
| Sujet : Ducrete C55 - schéma Nouveau | De Phil Le 11-12-2006 à 20:58 sta |
|
Sur mon C55 j'ai eu le même problème: lorsque j'ai démonté la glace tout le marquage est parti. Il ne reste pas la moindre trace de peinture.
Phil
|
|
| Sujet : Ducrete C55 - schéma Nouveau | De Dubreuil JC Le 12-12-2006 à 04:52 sta |
|
Je vais faire attention au démontage et scanner la glace aussitôt déposée. Le problème avec cette glace c'est que les inscriptions sont blanches et que je n'ai pas d'encre blanche dans l'imprimante pour en refaire une sur transparent.
Jean-Claude
|
|
| Sujet : Ducrete C55 - schéma Nouveau | De Dubreuil JC Le 12-12-2006 à 18:35 sta |
|

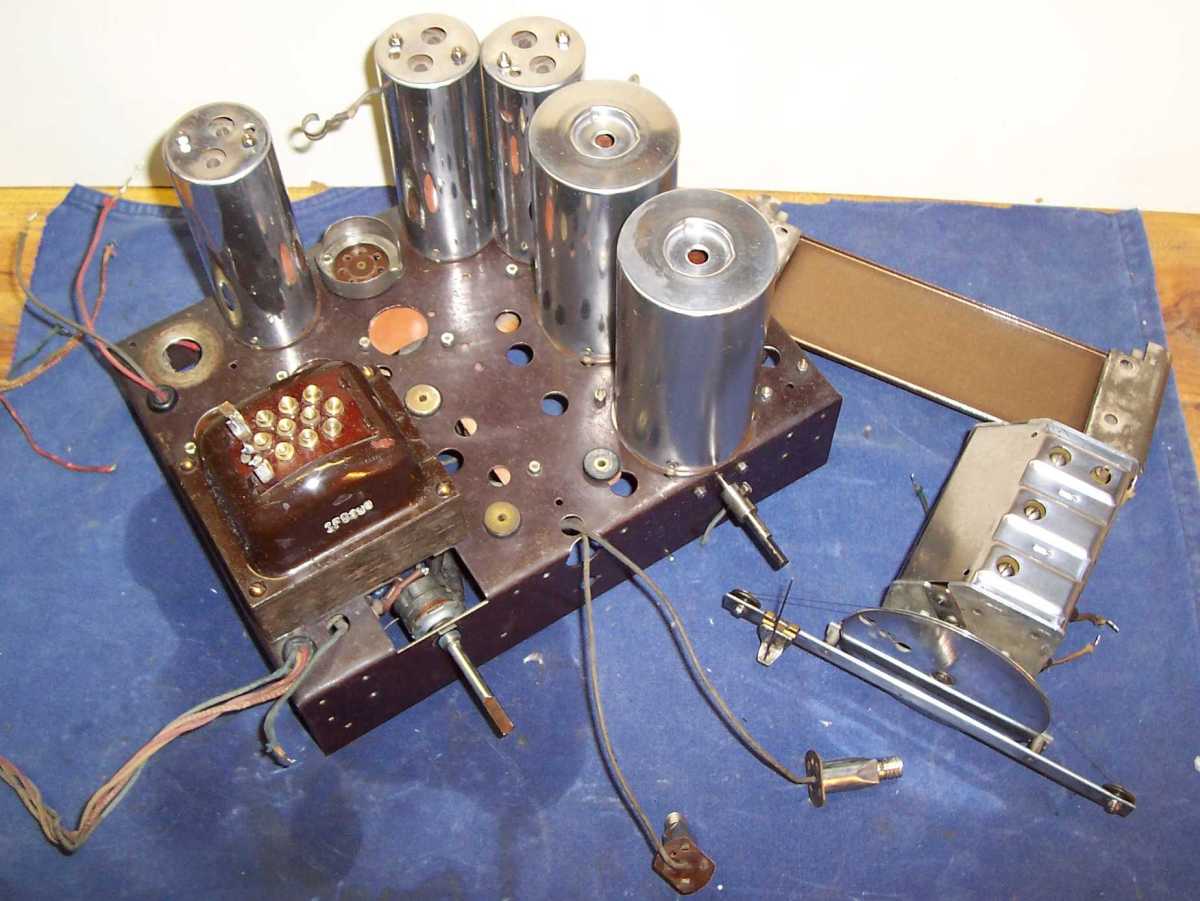

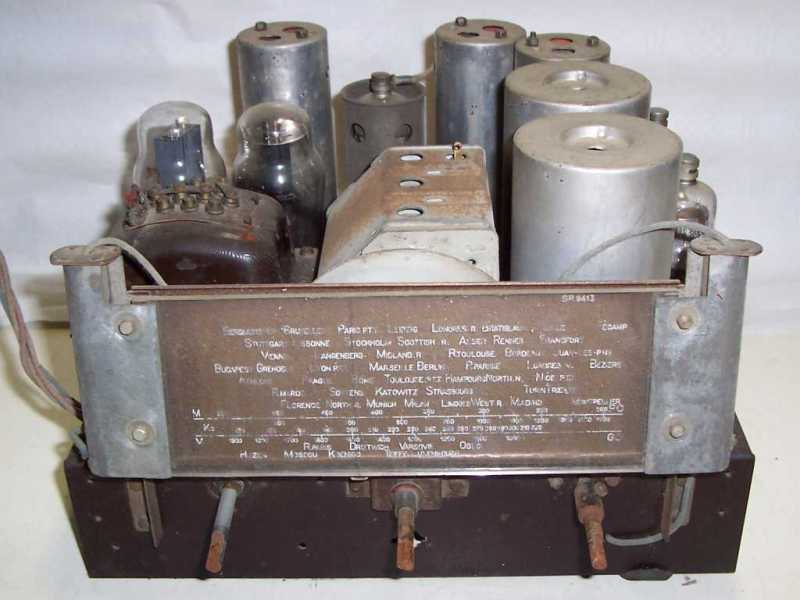

Journée nettoyage du chassis. Longue journée pour un retraité 8 h 30 - 17 h 30 avec une courte pose pour alimenter la main d'oeuvre.
J'ai déposé le CV pour faciliter son nettoyage. L'huile de coude, le white spirite et le "Miror" sont les moyens utilisés pour obtenir ce résultat.
Demain, je vais commencer le remplacement du contenu des condensateurs.
Jean-Claude
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Phil Le 12-12-2006 à 18:52 cms |
| |
Bonsoir à tous,
Huit heures dans votre atelier, comme je vous envie. Malheureusement j'ai encore quelques petite années à faire chez mon patron avant de pouvoir fair la même chose. Quand je vois votre chassis j'ai qu'une envie c'est de redémonter le mien pour le faire briller.
Je voulais vous demander J.C, si vous réussissez à scanner la glace, pourriez vous m'en fournir une copie S.V.P ? J'en pense qu'en imprimant dans une police en gris très clair cela devrait peut-être suffir à tromper l'oeil.
Merci et bon courage pour la suite.
Phil
| |
|
|
| Sujet : Ducrete C55 - schéma Nouveau | De Dubreuil JC Le 13-12-2006 à 18:28 sta |
|
Bonjour

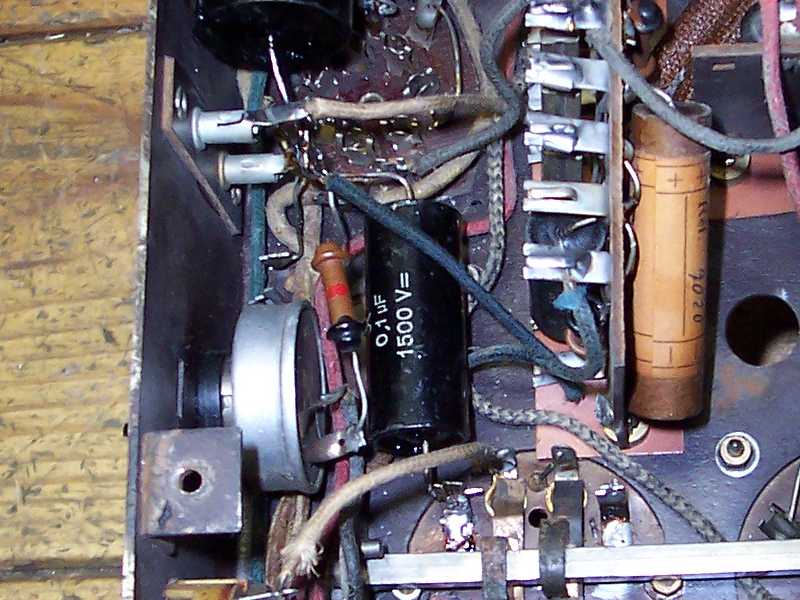

Deux condensateurs reconditionnées aujourd'hui : C31, 0.5 uF et C13, 0.1 uF.
Pour C31, situé après le second condensateur de filtrage, j'ai utilisé un condensateurs de 0.47 uF 250 ~ X2.
Pour C13 j'ai mis un 0.1 uF 400V qui devrait largement suppporter les 165 V présents normallement sur plaque oscillatrice du tube 6A7.

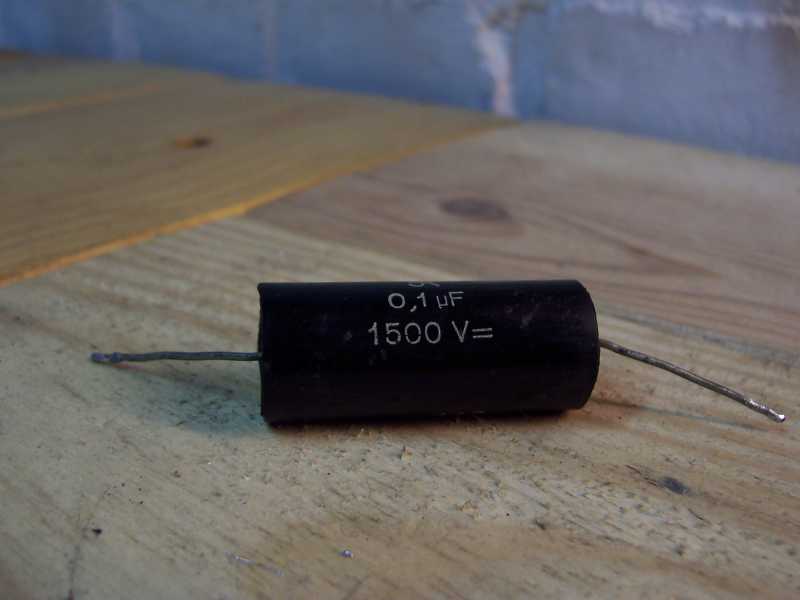

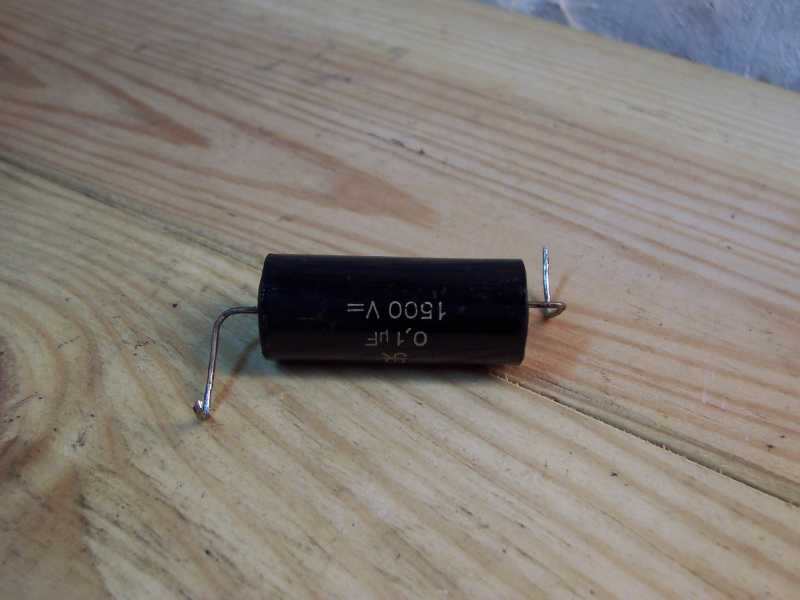

Les photos ont été prises au cours du traitement du 0,1 uF jusqu'à sa remise en place.
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Dubreuil JC Le 13-12-2006 à 18:50 sta |
|

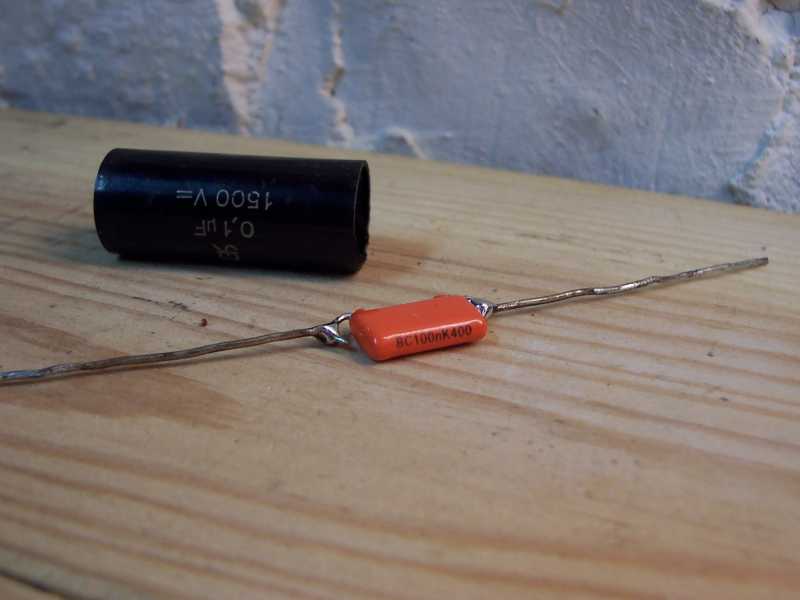

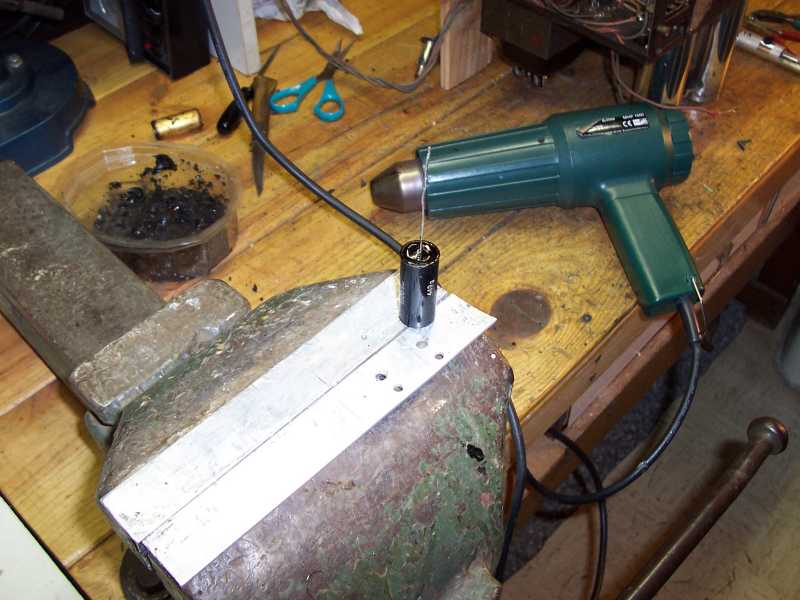

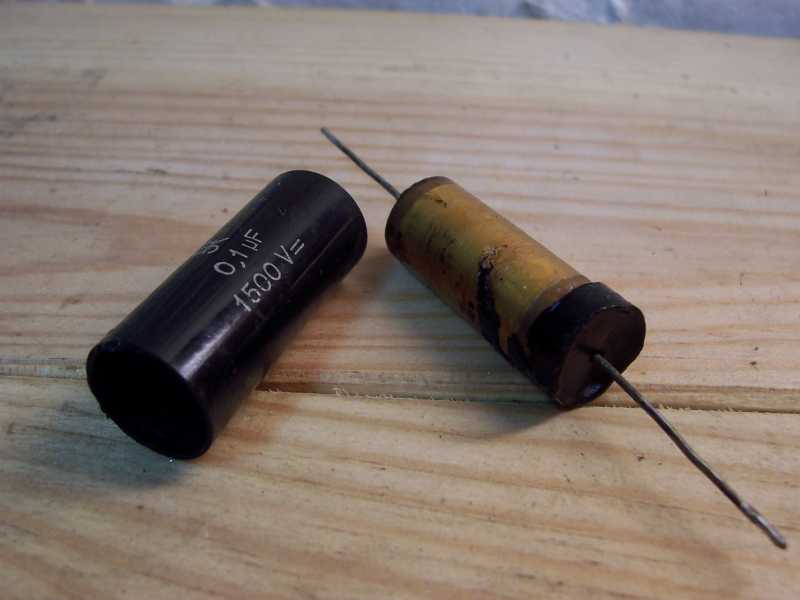

L'extraction du contenu se fait en chauffant la résine présente aux extrémités avec un décapeur thermique. Dés que la température est suffisante, il suffit de tirer sur un des fils de connection pour sortir le condensateur au papier. La résine est récupérée pour reboucher les extrémités. (On peut aussi dérouler le condensateur pour en faire des guirlandes afin décorer le sapin de Noël).

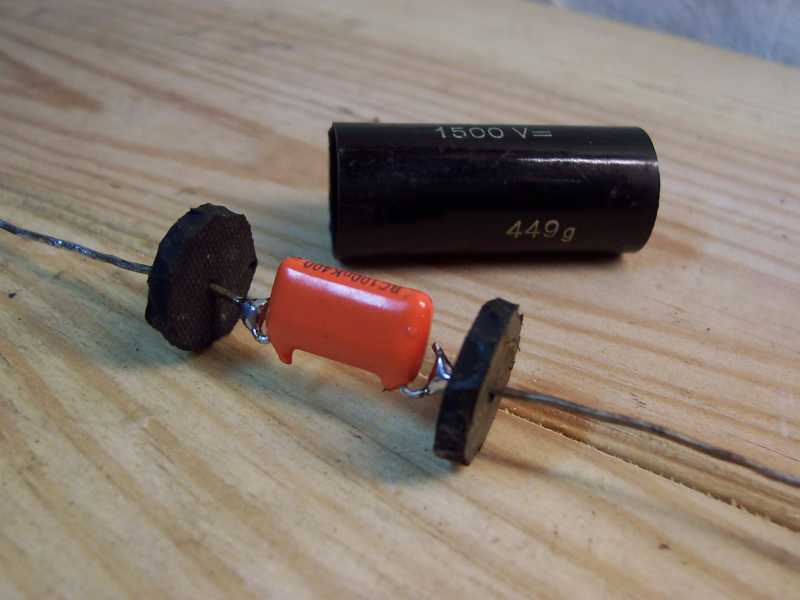

Le nouveau condensateur voit ses connexions prolongées et deux rondelles de cahoutchouc sont glissées sur ces fils. Elles servent à centrer ces fils aux sorties et à retenir la résine qui sera refondue avec le décapeur thermique.
C'est un peu long mais l'aspect d'origine est conservé avec une fiabilité supérieure.
Jean-Claude
| |
|
| Sujet : Ducrete C55 - schéma Nouveau | De Yves Cantineau Le 15-12-2006 à 23:20 cms |
| |
Bonsoir JC, formidable les travaux didactiques!!!!!
Yves
| |
|
|
|
