| Sujet : Regardez moi ! Nouveau | De lionel Le 03-11-2006 à 18:01 cms |
|  |
Ca y est , Lionel le motard est venu me chercher !!
il ne ma pas pris a moto mais sur un petit roulant de Bd Sébastopol jusqu'à Républik et oui à pied!!!!
Je ne sais pas encore qui je suis, il n'a pas encore fait mon autopsie.
Je suis en assez bon état, j'étais exposé dans une vitrine d'un magasin de vètement de sécurité, il m'a vu et pris pour 50 Euro.
Ze suis encore pleins de poussière, deux tubes que l'on peut voire, une ech42 et une Neutron 80;sur le transfo;
Ma plaque signalétique indique: "American corporation France Paris" n° de série encore illisible( un petit produit miiracle , un bon écalairage latéral et je pourrais vous en dire plus).
Bon c'est vrai y'a du boulot mais bon , ma toiture en bois doit être netoyer, mon ossature ( chassis ) "dépoussiérage", ma toile recousue ET ?
bah !! tout mon cerveau électrique et électronique remis à neuf ..... Enfin j'vais pouvoir REEGUEULER DANS LA MAISON!!!!!! A PLUS ......
SI VOUS AVEZ DES IDÉES, MERCI A VOUS . LIONEL ET SON NOUVEAU PETIT " ENFIN GROS DANS LA MAISON"........
| |
| |
|

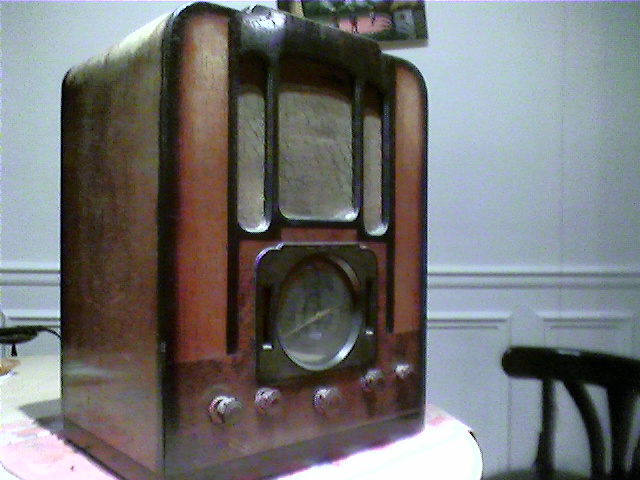

| Sujet : Regardez moi ! Nouveau | De lionel Le 03-11-2006 à 18:03 cms |
| |
face
| |
| |
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 03-11-2006 à 18:03 cms |
| |

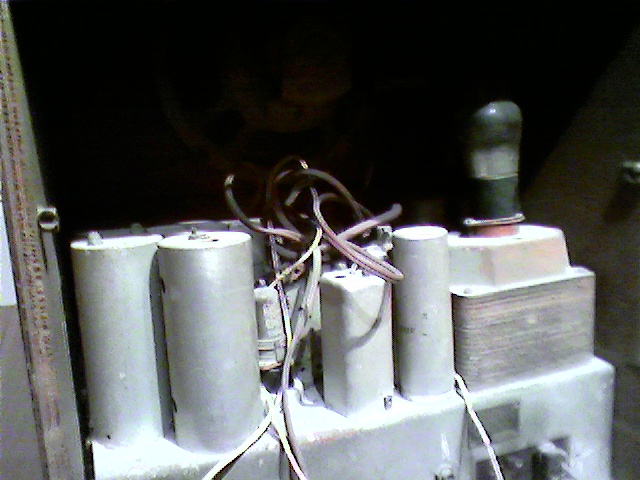

int
| |
| |
|
| Sujet : Regardez moi ! Nouveau | De Pierrot du 82 Le 03-11-2006 à 18:33 cms |
| |
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 03-11-2006 à 18:51 sta |
|
Salut Pierrot , oui c'est le même, il est Américain ou francais ce petit Bijou?![[:!!:]](s17.gif)
|
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 03-11-2006 à 21:27 sta |
|
Je le connais ! C'est le mien qui est en photo dans le GL !
ARCORP = American Radio CORPoration
Production américaine, sans-doute réalisée en France, en tout cas pour l'Europe : GO
Il est facile à dépanner.
JC
|
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 03-11-2006 à 21:58 sta |
|

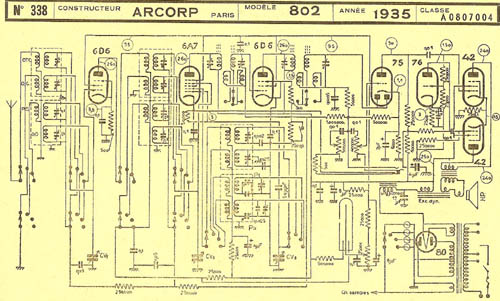

Le schéma est parti Lionel...
En tirant ou poussant le bouton des stations, on change la vitesse de rotation du CV.
Lampe HF, sélectivité variable ( MF ) push-pull, indicateur néon ( vertical à gauche du cadran ) la classe !
S'il y a des questions...
JC ![[:Hi:]](s12.gif)
|
|
| Sujet : Regardez moi ! Nouveau | De Pierrot du 82 Le 04-11-2006 à 17:24 cms |
| |
J'avais pô vu le nom sous la photo !
Mais comme Lionel veut pas nous dire le type et le nombre des lampes, on sait pô si c'est bien lui ou un p'tit frère...
En tout cas le 802 c'est une belle bête avec ses 8 lampes, bravo Jean-Claude
| |
|
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 04-11-2006 à 17:43 sta |
|
6D6 6A7 6D6 75 76 42 42 80 + tube indic au néon.
JC
|
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 04-11-2006 à 17:55 sta |
|
Retrouvé cette pub :
JC
| |
|
| Sujet : Regardez moi ! Nouveau | De J-François Le 05-11-2006 à 08:09 sta |
|
Bonjour ;
Lionel ; Super la présentation Losqu'il sera restauré il nous racontera peut-être
sa vie depuis sa naissance !
Ce serait cool !
J-François
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 05-11-2006 à 12:16 sta |
|
Salut à tous , je vous en dis plus au niveau des tubes dans quelques jours. lionel
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 09-11-2006 à 11:21 sta |
|
Bonjour à tous , voici les tubes: une 42 75 6D6 78 80 et une ech42, je commence a démonter minutieusement les éléments su r le chassis; un bon netoyage fera alors du bien.
| |
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 09-11-2006 à 16:02 cms |
| |
foto netoyage
| |
| |
|
| Sujet : Regardez moi ! Nouveau | De Pierrot du 82 Le 09-11-2006 à 16:03 cms |
| |
Il serait intéressant pour la restauration de remettre une 6A7 à la place de l'ersatz ECH42.
Ce qui donne comme série de lampes :
6D6 ou 78 préampli HF
6A7 changeuse de fréq.
6D6 ou 78 moyenne fréquence
75 détection + préampli BF
42 puissance BF
80 redresseuse
On pourrait l'appeler ARCORP 636, qu'en pense le spécialiste Maître Jacques T. ?
| |
|
|
| Sujet : Regardez moi ! Nouveau | De Jacques (webmestre) Le 09-11-2006 à 18:21 sta |
|
Pourquoi ce nom ce baptême ?
La ref commence peut-etre par 6 (nombre de tubes), mais la logique pour le reste (comme le 02 du 802)... sais pô.
La numérotation/modèle ne semble suivre aucune logique chez eux, sans compter les noms nobles.
|
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 09-11-2006 à 21:37 sta |
|
Bizarre, bizarre...
Lionel, il ne resterait pas 2 supports libres, ou 2 emplacements pouvant en recevoir ?
Ce poste a pu être simplifié si le transfo de sortie BF Push-Pull s'est coupé :
Transfo simple ; Une seule 42 ; Plus de déphaseuse 76
JC
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 10-11-2006 à 12:48 cms |
| |
Bonjour messieurs , merci a vous d'essayer de percer le mystère de ce bijoux,après un bon nettoyage , et découverte dans le chassis de 2 souries mortes ayant confectioné leur nid avec du papier journal ( différentes époques), enfin aucun dégat coté composant cablage , juste un peu la membrane du hp grignoté ( prochainement les photos en ligne) , apparement aucun changement abusif ni modification après l'avoir observé à la loupe mise a part la ech 42.je continue . Non jean claude il ny a pas d'autre emplacement pour tubes . il manque su rla foto , le CV; normal je l'ai démonté pour le netoyé. lionel
| |
| |
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 13-11-2006 à 12:46 cms |
| |

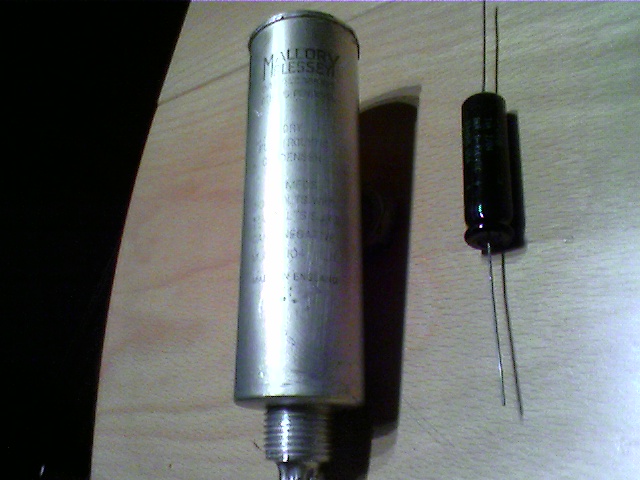

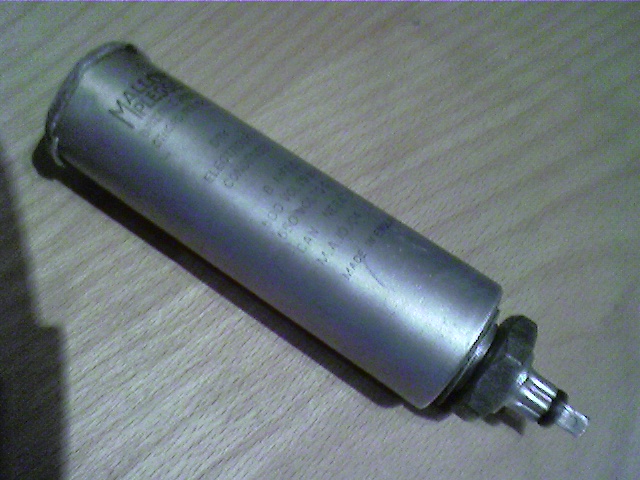

Bonjour , voici un condo made in england de 8 UF polarisé, en le pmesurant j'ai 10,56 , je le change ou pas , ? plus prudent non? il y en a un autre un 8 + 8 polarisé et celui ci à changer.
| |
| |
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 13-11-2006 à 16:39 sta |
|
Me voila en cours de transplantation !! un intru dans mon ancien corps
| |
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 18-11-2006 à 12:46 sta |
|

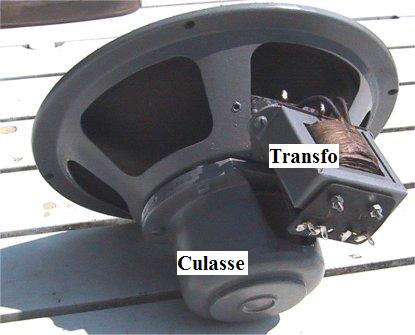

Voici le Hp un peu rongé par les souris, membrane bien tendu mais un peu rongée.
| |
|
| Sujet : Regardez moi ! Nouveau | De michel Le 18-11-2006 à 13:00 sta |
|
Je vais peut être dire une con...ie, mais vu ce qu'on entend tous les jours pourquoi me gêner ?
Moi, je ne le changerai pas ce condo,... du moins pas sans y être obligé.
Cordialement, Michel.
|
|
| Sujet : Regardez moi ! Nouveau | De michel Le 18-11-2006 à 13:03 sta |
|
Ca y est, je l'ai dite, je n'avais pas regardé la suite !!! La sieste s'impose !!!
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 22-11-2006 à 21:41 sta |
|
Quel conseil me donneriez vous pour ce hp? la membranne est bien tendu mais les souris des années 40 ont commencées à le manger.![:o[]](s13.gif)
|
|
| Sujet : Regardez moi ! Nouveau | De Jpg Le 22-11-2006 à 22:05 sta |
|
Etant " novice ", conseils ne donnerais pas!
Par contre, j'ai restauré 2 Hp, en utilisant du collant dit de "peintre", de couleur beige, dispo cher MR.B. Ce produit est intéressant dans la mesure ou il est très solide, colle bien si on prend soin de le frotter dès application, avec un outils au bout rond, tel que ciseaux à bout rond, ou autre. Sur les parties proches des bords, laisser un léger "mou" afin qu'il y ait un peu de souplesse, sinon, risques de "pousser" les sons vers l'aigüe!Il faut que cela épouse les dénivellés de la membrane. Vu la photo poser ce collant en vertical par rapport au trou. Cela m'a permis de refaire un contour complet (là, il faut tailler le collant en longueur et légèrement arrondi, pour couvrir le plus de "distance"! Une fois dans la boîte, cela ne se voit plus! J'avais essayé la méthode avec papier à cigarette, je n'y suis pas arrivé!!
Si cela peut vous aider. Essayez au besoin sur un Hp mort!
A+
Jacques
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 01-12-2006 à 17:57 sta |
|
Bientot en état d'essai, ya eu pas mal de boulot dessus. je vous ferais part des photos.
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 01-12-2006 à 17:59 sta |
|
Bonsoir jean claude ( Negret), auriez vous plus de document technique à prpos du poste , en ce qui concerne le fonctionnement ( une notice etc....) merci a vous
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 07-12-2006 à 18:01 cms |
| |
Il est entièrement remonté et testé, quelques petits soucis demeurent. soit un tube me pose problème, je dois tout mesuré, il y ades crépitements dans le hp mais guère plus. Je n'ai pas le schéma tout a fais correspondant suite à l'envoie de celui de jean claude NEGRET, si vous aviez plus de renseigement concernant mon poste se serais super merci a vous.
| |
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 07-12-2006 à 18:27 cms |
| |
Il est entièrement remonté et testé, quelques petits soucis demeurent. soit un tube me pose problème, je dois tout mesuré, il y ades crépitements dans le hp mais guère plus. Je n'ai pas le schéma tout a fais correspondant suite à l'envoie de celui de jean claude NEGRET, si vous aviez plus de renseigement concernant mon poste se serais super merci a vous.
| |
| |
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 07-12-2006 à 18:27 sta |
|
Bonsoir Lionel ;
Désolé, mais je n'ai aucune doc sur ce poste. Comme il a la même présentation que le mien , je pensais au type 802, mais là ...
JC
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 07-12-2006 à 18:28 cms |
| |
il ne chante pas encore,
| |
| |
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 07-12-2006 à 18:47 cms |
| |

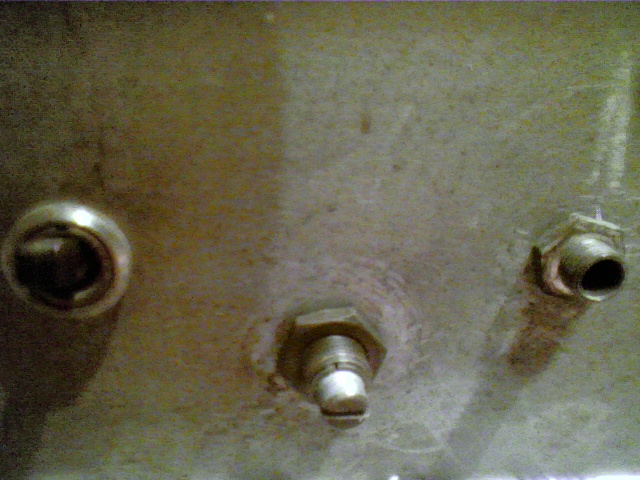

Merci Jean Claude, voici 2 autres fotos du bijoux, il y a sur la face arrière comme une " prise jack" avec un potar et un interrupteur, on le voit d'ailleur sur votre schéma, a qui cela correspond, si une fiche technique existait pour ce poste se serais super, , il y a des craquements ds le hp mais aucune station détectées. merci , lionel
de plus il ya deux entrée antenne?
| |
| |
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 07-12-2006 à 18:47 cms |
| |
voila
| |
| |
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 07-12-2006 à 22:26 sta |
|
Le potar arrière permet de régler le tube néon ( indicateur d'accord )

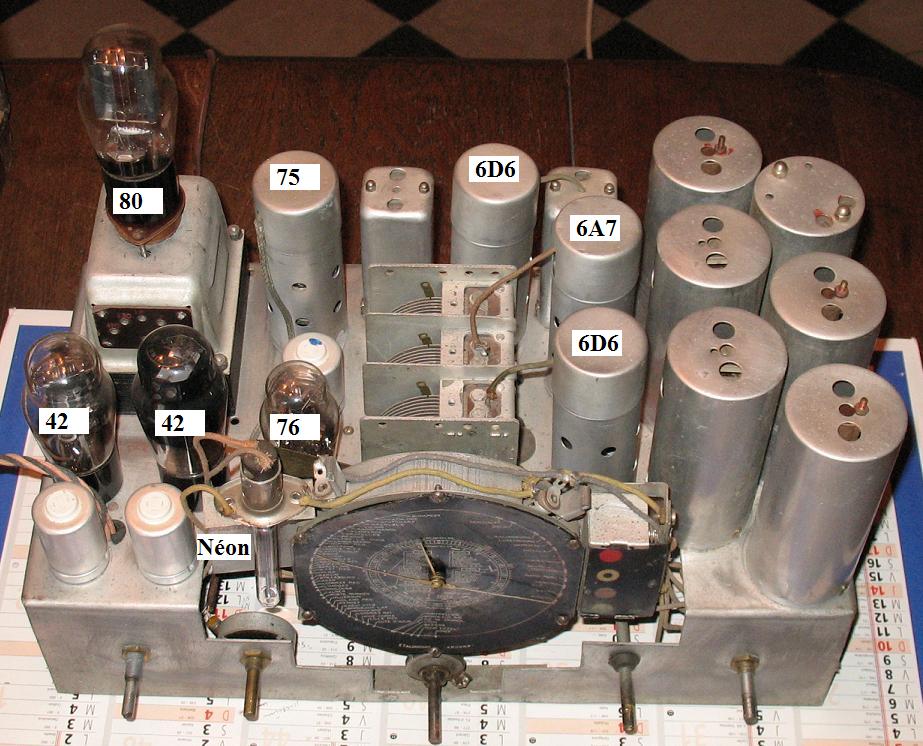

Voici celui de mon 802 :
Les photos sont très petites...Pourrait-on en avoir une belle vue par dessus du châssis ?
C'est le même que le mien, valve sur le transfo, les 6 tubes alu...Pour les prises, il faut sortir le châssis...Ce week-end !
JC
| |
|
| Sujet : Regardez moi ! Nouveau | De Pierrot du 82 Le 08-12-2006 à 00:34 cms |
| |
Bonsoir Jean-Claude, il marche le néon d'accord ?
Je suis intéressé, j'ai un Marconi radio-phono de 1935 avec indicateur d'accord au néon....
Alors Lionel, comment a été réparé le haut-parleur dévoré par les souris ?
On veut des détails, et des grandes photos
| |
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 08-12-2006 à 12:26 sta |
|
Bonjour à tous, je n'ai pas encore réparé le hp pierrot, je dois comprendre déja le fonctionement de la bestiolle, il ne chante pas encore... " il faut sortir le chassis ce week end , pourquoi jean claude problème d'antenne? sur le schéma les tensions sont elles indiquées par rapport à la masse ( chassis) ? y'a eu pas mal de boulot dessus , les chimiques ont été changés et remis dans leurs tubes alu d'origine, , les résistances sont bonnes , transfo etc, .
pour les fotos , c'est chiant je dois les réduire comme on peut que envoyer 150 kilo, ou alors par mail. lionel
|
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 08-12-2006 à 12:44 sta |
|
" Le sortir ce week-end " Je parlais du mien, désolé...
Pour Pierrot : Le néon n'est pas très nerveux, c'est un poste que j'ai rentré il y a une douzaine d'années, et je n'ai pas cherché plus avant.
Samedi/Dimanche je le rebranche.
JC
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 08-12-2006 à 12:50 cms |
| |
Merci Jean Claude, je ne comprend pas très bien le fonctionnement , pourquoi cet inter en face arrière et cette price comme une entrée pour jack, mon tube fluo est orangé en haut comme 2 cercle lumineux par contre rien après en effet qd je tourne le potard en face arrière cela varie un peu , mais ca sert a quoi tout ca.
| |
|
|
| Sujet : Regardez moi ! Nouveau | De Pierrot du 82 Le 08-12-2006 à 15:10 cms |
| |

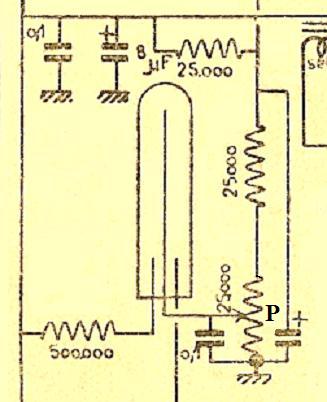

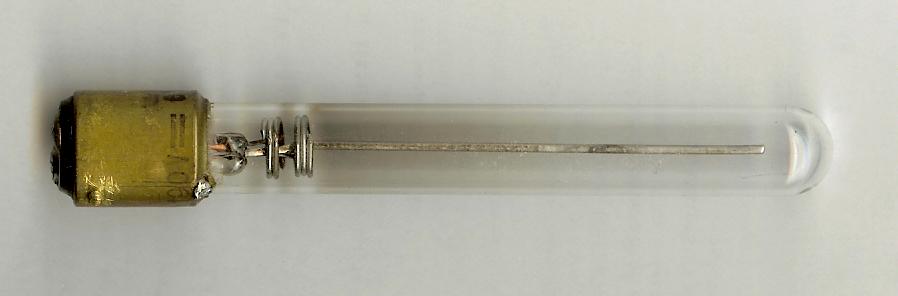

C'est un indicateur d'accord à tube néon, un prédécesseur de l'oeil magique.
C'est un tube néon tout en longueur (voir la photo plus haut) qui s'illumine en orange et dont la partie illuminée forme une colonne (comme un thermomètre) dont la longueur varie en fonction de l'accord et de la puissance de la station reçue.
Le pot. à l'arrière du poste sert à régler la polarisation au repos, c'est à dire la position de cette colonne en l'absence de station.
| |
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 08-12-2006 à 17:43 sta |
|
ba voui ché sais bien Msieur Pierrot , mais le mien ne fais absolument rien apart 2 peits anneaux en haut quand je le fais varier avec le potard, mais pas une belle ligne colone, je capte rien du tout pour le moment et bien sur on ne connait pas la tension aux bornes , il y a 3 fil aux bornes plus une qui est reliée directement à la masse du hp.
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 08-12-2006 à 17:44 sta |
|
ba voui ché sais bien Msieur Pierrot , mais le mien ne fais absolument rien apart 2 peits anneaux en haut quand je le fais varier avec le potard, mais pas une belle ligne colone, je capte rien du tout pour le moment et bien sur on ne connait pas la tension aux bornes , il y a 3 fil aux bornes plus une qui est reliée directement à la masse du hp.
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 08-12-2006 à 17:56 sta |
|

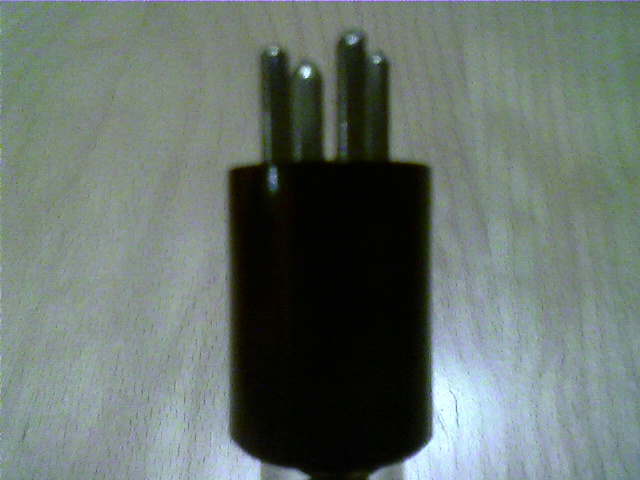

les photos excusez c'est avec le portable
| |
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 08-12-2006 à 17:56 sta |
|
| |
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 09-12-2006 à 09:14 sta |
|

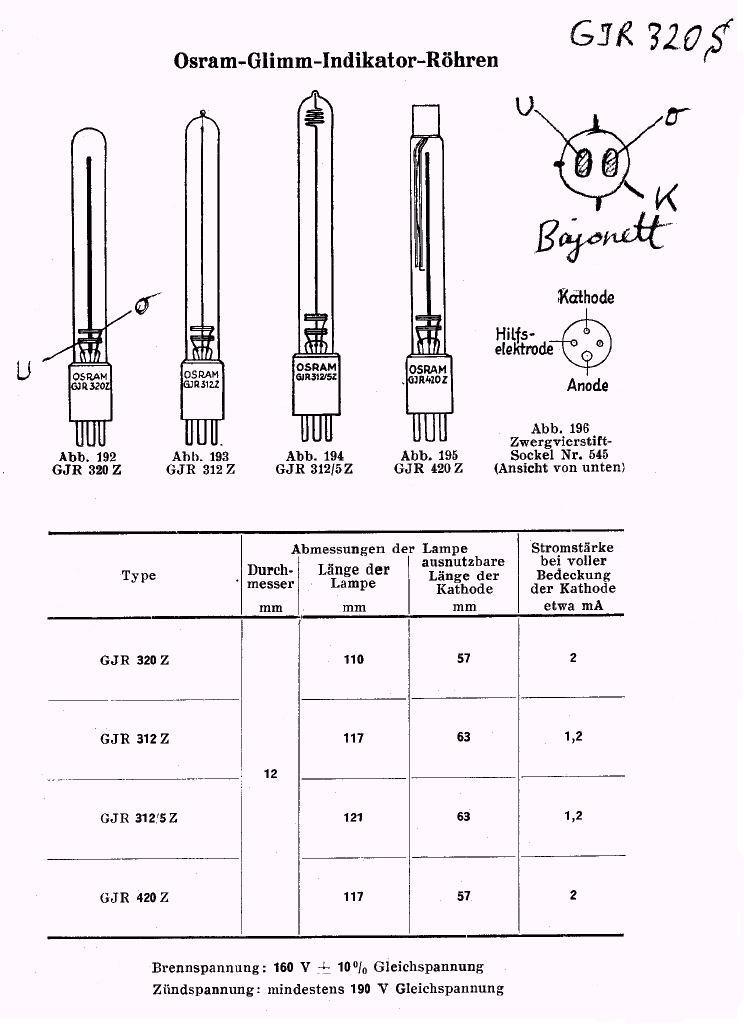

Ce doit être un de ces modèles :
| |
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 09-12-2006 à 14:10 cms |
| |
Bonjour jean claude, oui c'était le gjr 320z, je dis c'était car je suis un con, il m'a laché des mains et maintenant il est en milles morceaux , cela arrive.d'après toi peut on en retrouver un encore. merci, cela empèche t'il le poste de fonctioner, ou d'essayer de le faire fontioner.
| |
|
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 09-12-2006 à 15:16 sta |
|
Alors :

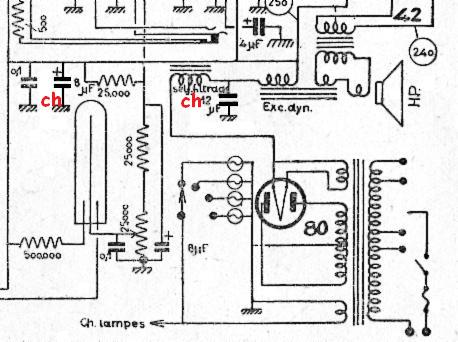

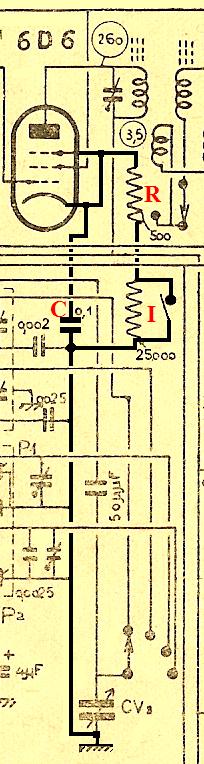

1) L'inter à l'arrière permet de modifier la polar cathode de la 6D6 ( ampli MF ).
Fermé : Position normale, R 500 Ohms avec C 0,1µF
Ouvert : R 500 + R 25 000 avec C
Voir schéma --->

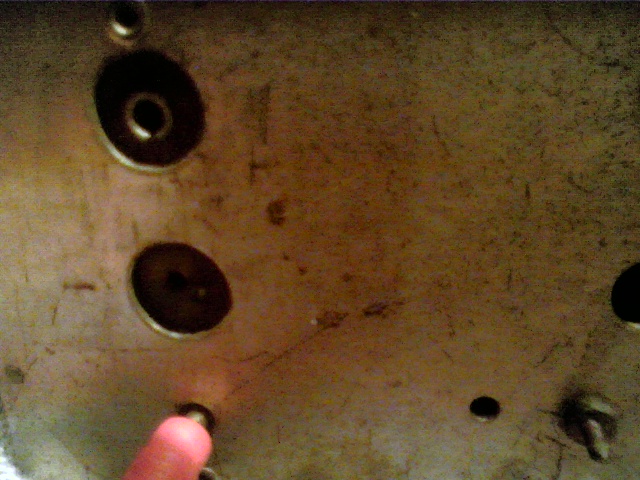

2) Prise du haut : Antenne, du bas : Terre
3) Votre modèle ne serait pas un 802 modifié ? ( J'y crois encore )
4) Sur le mien, le transfo grillé a été remplacé par un autre venant d'un Ducretet 636 en épave.
5) Le poste peut fonctionner sans le tube néon.
A+
JC
| |
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 09-12-2006 à 15:16 sta |
|
| |
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 09-12-2006 à 15:42 sta |
|
D736 pour l'épave Ducretet.
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 09-12-2006 à 18:53 cms |
| |
Merci jean claude, sans trop vous embêter, pourriez vous faire une photo coté chassis, en effet c'est le même que le mien mais avec plus de tubes. en l'expertisant de plus près il n'y a apparement pas eu de modificationau niveau soudure et composant tous d'origine. a suivre...
| |
|
|
| Sujet : Regardez moi ! Nouveau | De lionel Le 09-12-2006 à 19:15 cms |
| |

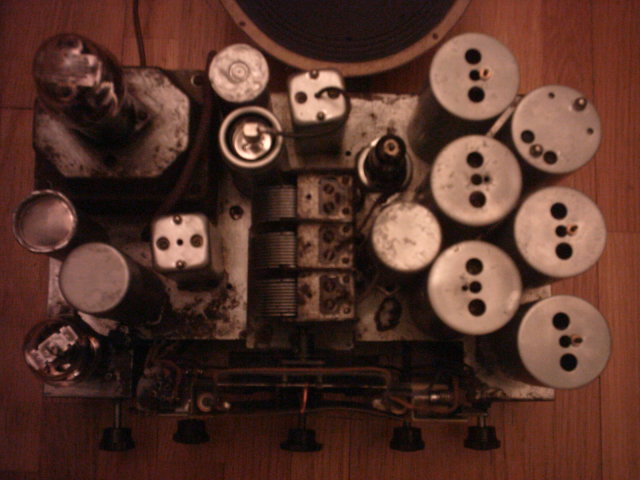

voici le mien
| |
| |
|
| Sujet : Regardez moi ! Nouveau | De JC Négret Le 09-12-2006 à 19:31 sta |
|
Là, OK ! C'est un châssis différent. Transfo d'alim dans l'autre sens, entre-autre.
Une photo du châssis demain !
JC
|
|
| Sujet : cour jus sur CV ? Nouveau | De lionel Le 11-12-2006 à 13:38 cms |
| |
Bonjour, je pose peut être une question idiote, un condensateur variable peut il être en cours circuit et donc ne pas pouvoir " moduler" donc aucune station trouvée?
par rapport a la masse du chassis.merci
| |
|
|
| Sujet : 6A7 ECH42 MONTAGE Nouveau | De lionel Le 10-01-2007 à 14:00 sta |
|

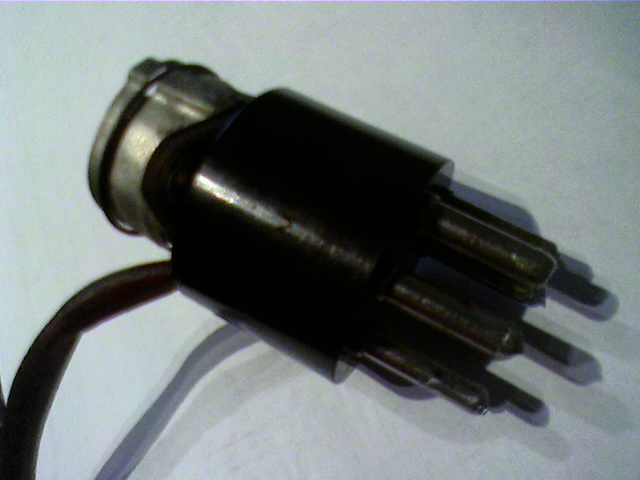

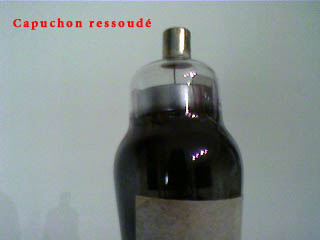

Rebonjour , je me remet à la révision de ce beau joujou; la 6A7 est remplacée par une ech42, après avoir testé la continuité des broches de la douille ech42 par rapport a celle de la 6A7 soudée dessus , la broche 4 de la ech42 n'est conecté a rien alors qu'ilsagit de la grille triode grille n°3 est ce normal. merci
| |
|
| Sujet : il est muet Nouveau | De lionel Le 16-01-2007 à 17:23 sta |
|
RE RE BONJOUR à tous , les tensions aux bornes des filaments des différents tubes sont bonnes , elles exèdent d'1 volt par rapport aux prescription. Je n'ai aucun soufle dans le hp à part des crépitements quand je change de station.Sur le schéma de JC NEGRET, qui se reproche de ce poste , ou dois je mesurer la HT? est ce que la 42 ampli de puissance est la cause? merci, je n'ai aucun instrument de mesure chez moi à part mon super testeur ,
|
|
| Sujet : il est muet Nouveau | De Pierre Le 16-01-2007 à 18:31 cms |
| |
<<<les tensions aux bornes des filaments des différents tubes sont bonnes , elles exèdent d'1 volt par rapport aux prescription>>>
Ben justement non c'est pas bon d'avoir 1 volt de plus !!!  Une petite résistance chutrice ne ferait pas de mal aux filaments !
Pierre
| |
|
|
| Sujet : il est muet Nouveau | De JC Négret Le 16-01-2007 à 18:32 sta |
|
Bonjour, 1 Volt de plus que le 6,3 ? Cela fait beaucoup !
Pour la HT, il faudrait mesurer chaque lampe, contrôleur en position :V =
Bon courage !
JC
| |
|
| Sujet : tensions filaments Nouveau | De lionel Le 16-01-2007 à 18:45 cms |
| |
Merci messieurs, voici les tensions mesurées aux filaments . peut i y avoir une tolérance tout de même?
la 80 =5,8 volt
75 =6,82 v
42= 6,90 v
6d6= 6,85 v
78 =6,82 v
| |
|
|
| Sujet : tensions filaments Nouveau | De JC Négret Le 16-01-2007 à 19:37 sta |
|
Pour la 80 il faut 5V, les autres 6,3, on n'est pas loin, c'est bon.
Un peu élevé tout-de-même...Y-a-t'il les ampoules cadran ?
Le sélecteur de tension est sur 220 ? Essayer sur 240. ( Le secteur fait souvent 230 )
JC
|
|
| Sujet : tensions filaments Nouveau | De JC Négret Le 23-01-2007 à 22:17 sta |
|
Salut Lionel ! Alors, ces mesures HT ? Relevées ?
JC
|
|
| Sujet : tensions filaments Nouveau | De lionel Le 24-01-2007 à 13:38 cms |
| |
Salut Jean Claude,
je lai mlis un peu de coté le bougre, là je révisais la platine " la voix de son maitre" qui nettoyer et révisée fonctionne à merveille , voir fil " trouvaille platine ....
Je te donne les infos aux plus vite concernant les mesures. merci a toi
| |
|
|
| Sujet : tensions filaments Nouveau | De lionel Le 30-03-2007 à 17:31 sta |
|
Hello , bon je retouve mon bijoux , je me remet desssu après l'avoir délaissé il ne chante toujours pas a voir .
|
|
| Sujet : HT sur arcorp 802 Nouveau | De lionel Le 30-03-2007 à 18:00 sta |
|

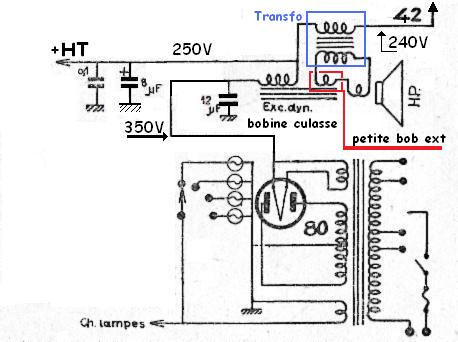

d'après le schéma que JC NEGRET ma donné( je le remercie encore) les tensions sont affichées , se mesurent telles par rapport au chassis? et ou teste t'on la ht sur ce schéma excusez moi pour cette question;
|
|
| Sujet : HT sur arcorp 802 Nouveau | De HLJ Le 01-04-2007 à 16:44 sta |
|
Bonjour,
Les tensions sont en principe mesurées toujours entre le chassis (-) et l'électrode de la lampe concernée (+).
Pour mesurer la HT, il faut le faire soit sur les condensateurs élecrolytiques de filtrage, soit sur le HP (transfo ou self d'exitation), également entre le chassis (-) et le point de mesure concerné (+)
Meilleures salutations.
HLJ
|
|
| Sujet : HT sur arcorp 802 Nouveau | De lionel Le 02-04-2007 à 19:40 sta |
|
Re bonjour Henri Louis, voici les mesures , elles ne sont pas bonnes ( c'est comme la politique ça va ça vient ), La HT aux bornes du transfo est de 339 volt continu au lieu de 250 v ( schéma) . sur la plaque de la 6D6 , 345 volt au lieux de 250 volt , je continu... lionel
|
|
| Sujet : HT sur arcorp 802 Nouveau | De Jacques (webmestre) Le 02-04-2007 à 20:01 sta |
|
Attention, c'est du Ricain, en général en 110V.
|
|
| Sujet : HT sur arcorp 802 Nouveau | De lionel Le 02-04-2007 à 20:31 sta |
|
Salut Jacques, pas si sur qu'il soit Ricain le bougre, par contre les tubes eux ils leurs faut la bonne tension...
|
|
| Sujet : HT sur arcorp 802 Nouveau | De Pierrot du 82 Le 03-04-2007 à 01:48 cms |
| |
|
| Sujet : HT sur arcorp 802 Nouveau | De lionel Le 03-04-2007 à 11:39 sta |
|
Salut Pierrot te moques pas de moi , j'en ais réparé 4 autres , celui ci je l'avais un peu abandoné, je continu mes mesures de HT qui ne sont pas bonnes...![[:ouin:]](s10.gif)
|
|
| Sujet : HT sur arcorp 802 Nouveau | De Jacques (webmestre) Le 04-04-2007 à 06:20 sta |
|
A commencer par la HT alternative fournie au transfo. Quelle est la tension fournie aux filaments par ce transfo, toutes lampes enlevées ?
Ca commence là !
|
|
| Sujet : HT sur arcorp 802 Nouveau | De lionel Le 04-04-2007 à 16:41 cms |
| |
BOJOUR , merci Jacques , j'ai lu avec attention ton message , j'ai une question si la ht est forte este que le , le hp ( la bobine peut être naze) ?
mes meusres au transfo sur Hp alim transfo = 0,540 kohm
sur entrée bobine = 1, 022 kohm
| |
|
|
| Sujet : HT sur arcorp 802 Nouveau | De Jacques (webmestre) Le 05-04-2007 à 07:04 sta |
|
Les tensions paraissent trop fortes aussi bien en filament qu'en HT (16% de trop sur le 5V, 35% sur la HT redressée)....
Sur la HT, la trop haute valeur peut être liée à un manque de débit, mais déjà mon premier reflexe serait de mesurer les tensions secondaires, transfo à vide.
|
|
| Sujet : HT sur arcorp 802 Nouveau | De lionel Le 05-04-2007 à 10:40 sta |
|
bonjour jacques,
Le poste sous tension entré transfo hp = 15,5 volt continu . sur bobine 55 volt continu et moi aussi je continu allez au boulot ...lionel
Quand tu parles de transfo a vide , transfo d'alim? et toutes lampes enlevées? merci
|
|
| Sujet : HT sur arcorp 802 Nouveau | De Jacques (webmestre) Le 05-04-2007 à 11:20 sta |
|
Ben vi
|
|
| Sujet : 6d6 capuchon ressoudé Nouveau | De lionel Le 17-04-2007 à 15:35 sta |
|
Bonjour, sur ce tube 6D6, le capuchon était déssoudé et évidement un vide d'air je l'ai ressoudé . bonne tension aux filament, est ce cela qui peut créer le problème sur mon poste arcorp 802. merci
| |
|
| Sujet : Problème de ht Nouveau | De lionel Le 04-05-2007 à 19:03 sta |
|
Bonjour, j'ai toujours mes problèmes de ht trop forte , la bobine est bonne le hp aussi les tubes sont neuf maintenant bonnes tension aux filmanets des tubes respectifs. ET MA HT de 350 volts .
Est ce un problème de condo électrilytiques de filtrages? les anciens étainet vraiment naze j'en ais remis des neufs dans leurs anciens coprs. Merci à vous
|
|
| Sujet : Problème de ht Nouveau | De Pierrot du 82 Le 04-05-2007 à 19:14 cms |
| |
Si la haute tension est aussi forte, c'st que le poste ne consomme rien...
Je vois 3 causes possibles :
- bobine d'excitation coupée ? Lionel dit qu'elle est bonne...
- erreur de câblage ?
- une résistance coupée dans le circuit haute tension ?
Est-ce qu'on a le schéma ?
| |
|
|
| Sujet : Problème de ht Nouveau | De lionel Le 04-05-2007 à 19:31 cms |
| |
Re bonjour Pierrot , je reviens sur mon " bougre " après mettre atelé à un dke 38 qui refonctionne à merveille.
Pour l'arcorp , la bobine est bonne ( meme transférée sur un autre poste pour test c ok" voici le schéma que JC NEGRET m'avait envoyé , mes tubes sont 80 75 6a7 42 et deux fois 6d6 ou 78,
Un peu différent de celui ci. aux borne de l'electrochimique de filtrage j'ai 240 volt mais aus bornes de la bobine j'ai 350 volt??????
je peux t'envoyer le schéma par mail
| |
| |
|
| Sujet : Problème de ht Nouveau | De JC Négret Le 05-05-2007 à 10:19 sta |
|
Bonjour.
Je ne comprends pas très bien : Sur le schéma du 802, il y a une bobine ( ou self ) de filtrage avant l'enroulement de l'excitation. (enroulement d'excitation placé dans la culasse ) --->
Sur le mien, point de bobine, l'enroulement de l'excitation faisant office de self de filtrage. ( Cas le plus fréquent )
Il est normal d'avoir 350V "continu" à l'entrée de la self ( sortie valve ), et 250V en sortie self.
| |
|
| Sujet : Problème de ht Nouveau | De lionel Le 05-05-2007 à 12:09 cms |
| |
Salut Jean Claude , c'est le même hp, ce qui me turlupine c'est que sur le schéma les condos électrolytiques ne sont pas les même que sur mon poste, mes tubes sont neufs, le hp et bobine corect...
| |
|
|
| Sujet : Problème de ht Nouveau | De JC Négret Le 05-05-2007 à 12:45 sta |
|
Comment ça pas les mêmes ? Pas les mêmes valeurs ? Pas connectés aux mêmes endroits ?
Comme la valve est sur le transfo, la sortie HT sort du transfo par un fil ( facile à trouver à l'ohmmètre, puisque relié aux broches filament de la 80 ) A FAIRE POSTE DEBRANCHE !
Cette HT arrive-t-elle à une self ( on dirait un transfo avec 2 fils seulement ) ou directement au HP + Excitation ?
Les valeurs du 802 sont assez faibles ( 12 et 8µF ) sûrement dûes à la présence de cette self.
JC
| |
|
| Sujet : Problème de ht Nouveau | De lionel Le 05-05-2007 à 19:14 cms |
| |
Merci Jean claude , oui fil du transfo aux bornes filament de la 80 et de celle ci fil allant à la self ( culasse ) hp et a mon condo 8+8. je t'ai envoyé par mail le petit schéma et une photo du poste coté circuit. merci de m'aider encore mais là je plante.
| |
|
|
| Sujet : Problème de ht Nouveau | De JC Négret Le 06-05-2007 à 11:52 sta |
|
Comme sur le mien, il n'y a pas de self. C'est bien l'excitation qui sert seule de filtrage ( avec les chim )
Voici l'alim, plus détaillée :
Impossible d'ouvrir les photos en format psd...Les as-tu en jpeg ?
Bon dimanche !
JC
| |
|
| Sujet : Problème de ht Nouveau | De lionel Le 06-05-2007 à 12:56 sta |
|
Bon dimanche et long week end a toi aussi Jean Claude, je vais my remetre sur le bougre...
|
|
| Sujet : Problème de ht Nouveau | De lionel Le 09-05-2007 à 17:16 sta |
|
re salut jean claude pense s tu que si un des polarisé est naze cela peut jouer, ?
|
|
|
Journaux du site au 22/08/2022 à 10:26
