Sujet : Distortiomçtre LEA EHD36 Nouveau | De charles rydel Le 12-11-2024 à 22:06 sta  |
|
Bonjour,
Quelqu'un aurait-il la doc COMPLETE du EHD36 de la société LEA ? Il manque une page dans celle qui circule sur le net...
Amicalement,
Charles
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De radiolo Le 12-11-2024 à 23:43 sta |
|
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De f17439 Le 13-11-2024 à 09:58 sta |
|
Bonjour,
Quelle page manque et elle concerne quoi ?
En doc, voici ce que je possède :
EDH36 sm 37p
EDH36 um 48p
EDH36 sch 1p
Jean
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De charles rydel Le 14-11-2024 à 00:39 sta |
|
Bonjour,
Merci pour ces promptes réponses.
La première est celle que l'on trouve partout et je l'ai. Merci quand même de l'avoir signalé.
Pour celles de Jean, ces deux premières docs sont-elles au format PDF ? Qu'est ce qui les différencies ? Je serais intéressé bien sûre. Eventuellement un envoie est-il possible si elles sont différentes de celle signalée dans la première réponse. Une doc pertinente viendrait de la doc livrée avec l'appareil au format LEA.
Amicalement,
Charles
PS: comment accède-t-on aux docs du site
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De Dominique Le 14-11-2024 à 10:53 sta |
|
Bonjour,
Pour accéder aux docs dû sites, il faut aller dans les archives.
Dominique
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De bozec Le 15-11-2024 à 11:43 sta |
|
Bonjour,
il manque la page 6 et la page 20 dans les docs
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De radiolo Le 15-11-2024 à 17:23 sta |
|
si par hasard qq'un la trouve
j'ai commence un re assemblage des pages des schemas et un mise au propre
il manque un page de schemas
et sur le re assemblage un connexion manque ainsi qu'une valeur de resistance
so qq'un a cela
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De radiolo Le 15-11-2024 à 17:41 sta |
|
J'en suis reduit aux devinettes.....
| |
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De radiolo Le 15-11-2024 à 22:04 sta |
|
Définitivement il manque la partie centrale de a planche 4
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De charles rydel Le 20-11-2024 à 21:37 sta |
|
bonjour,
Du nouveau ?
charles
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De charles rydel Le 20-11-2024 à 22:59 sta |
|
| |
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De radiolo Le 20-11-2024 à 23:01 sta |
|
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De charles rydel Le 20-11-2024 à 23:07 sta |
|

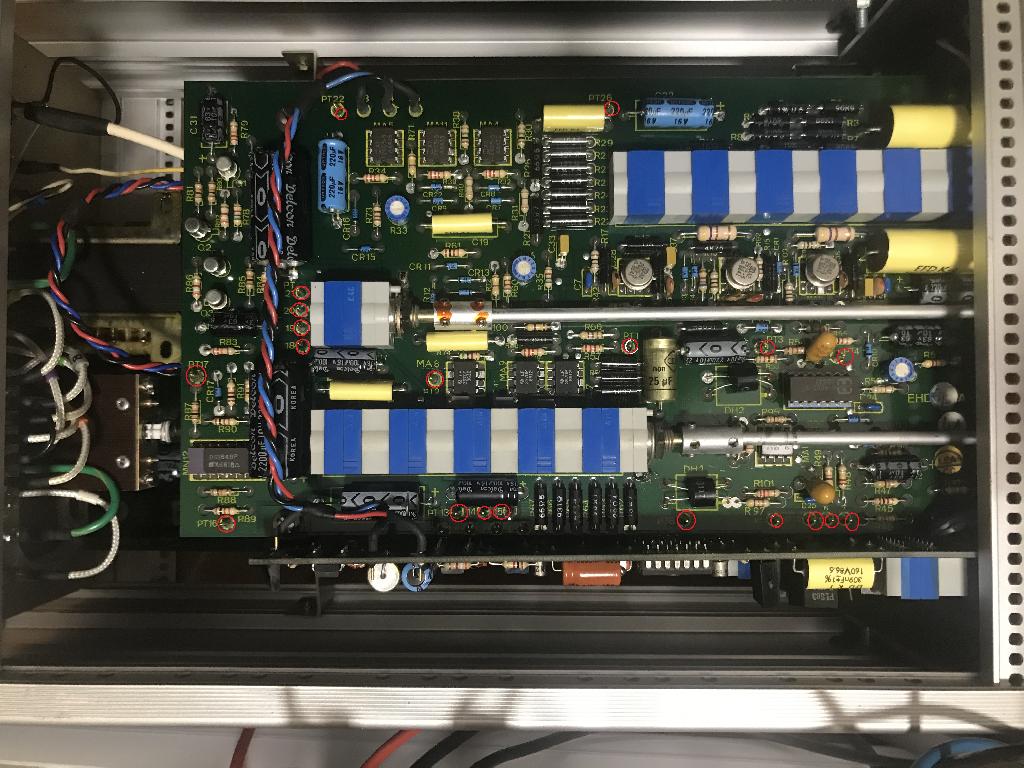

Avec les points tests entourés.
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De F6FLC Le 21-11-2024 à 00:47 sta |
|
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De radiolo Le 21-11-2024 à 10:03 sta |
|
@charles rydel
Est ce que je peux utiliser ta photo pour compléter la fiche de l'appareil ?
Serait il possible d'avoir la photo du dessous ?
Car sur le scan de la doc elle n'est pas terrible aussi
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De jean Adams Le 21-11-2024 à 16:28 sta |
|
Bonjour
Electropuces a la doc EHD 36 dans sa liste .
Je pense que vous pouvez lui demander de scanner les pages qui vous manquent .
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De radiolo Le 22-11-2024 à 15:22 sta |
|
P Binon n'a transmis les pages 6 et 20 manquantes , pas pu les uploader
cliquer sur ce lien pour les voir
https://archives.doctsf.c…
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De Bernard-GRZ Le 22-11-2024 à 16:52 sta |
|
Bonjour, ci-jointes les deux pages manquantes.
| |
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De charles rydel Le 24-11-2024 à 16:09 sta |
|
Bonjour les amis,
Attention pour les pages manquantes, la pagination n'est pas forcément la même sur différentes éditions. Perso j'ai ces deux pages mais numéroté autrement. Il faudrait donc un exemplaire D'ORIGINE pour être certain. En outre, il manque une page de schéma mais je ne saurais dire laquelle car pas de repère.
Electropuces avait la doc mais pas de prix en face, donc vendu certainement.

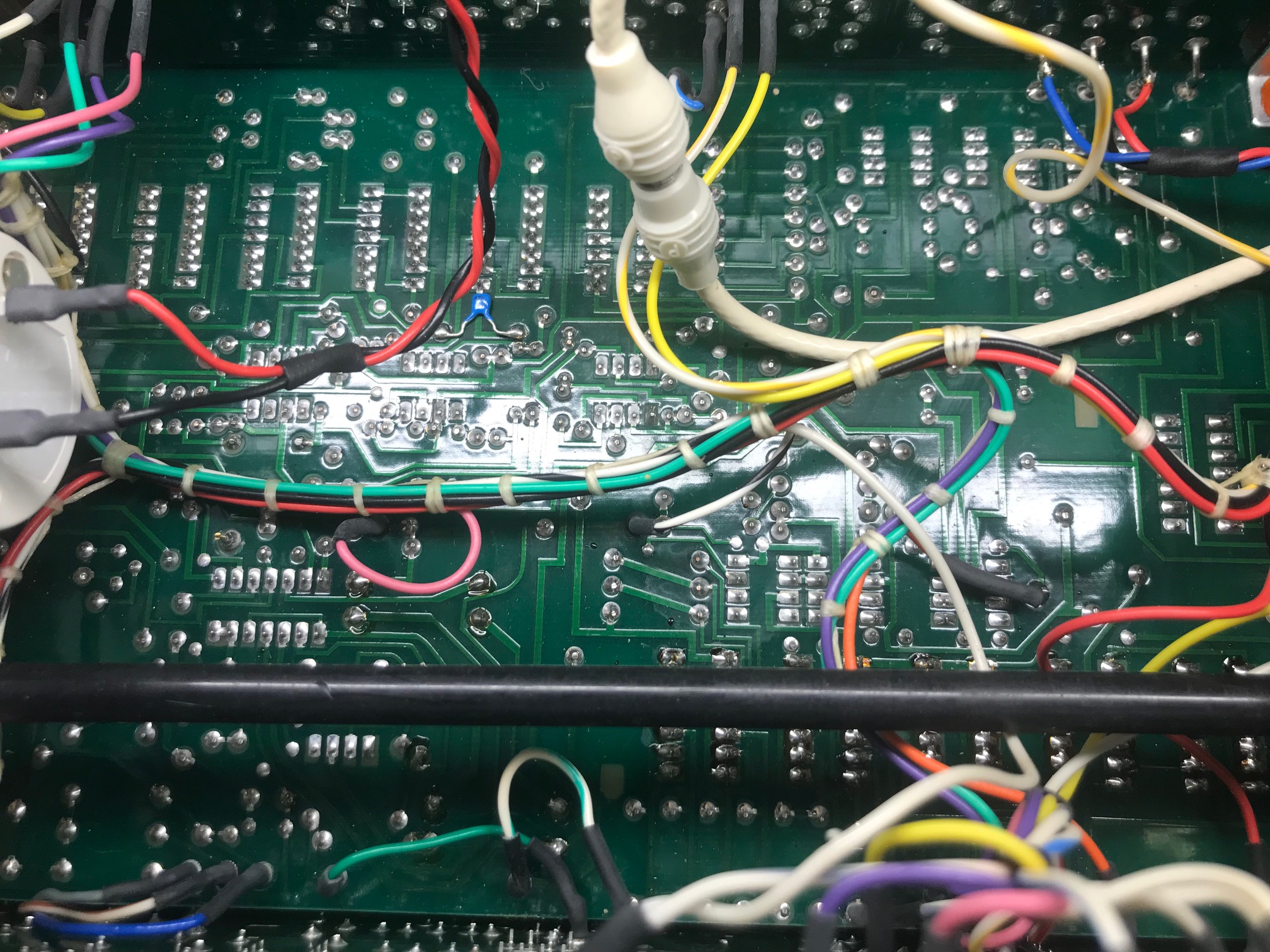

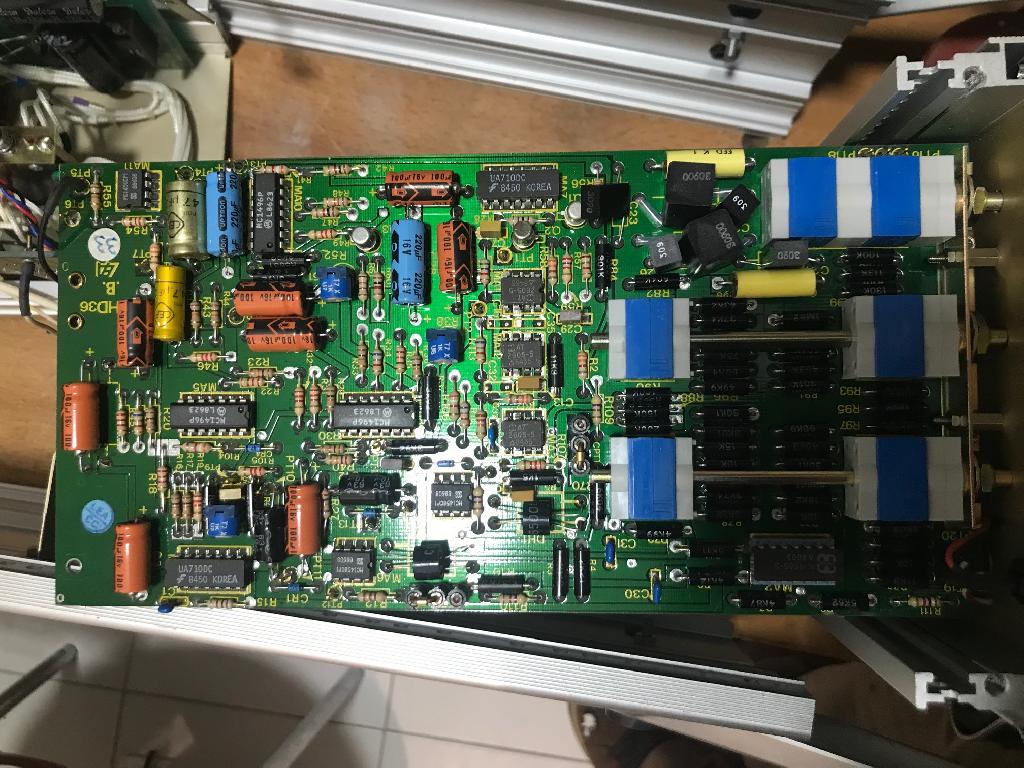

Sinon pour les photos, pas de problème voici celle du dessous.
| |
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De charles rydel Le 24-11-2024 à 16:30 sta |
|
Ma doc est ici :
https://www.doctsf.com/eh… mais incomplète
En outre le schéma n'est pas conforme à la réalité de l'implantation. Ainsi, le point test PT1 n'est pas en amont du condensateur C14, (supposé être un 27uF non polarisé sur le schéma mais est un 25uF chimique en fait) mais entre R67 et R68 qui correspond à 1% sur le commutateur de distortion sur le schéma. Il y a une petite erreur non corrigée en haut de celui-ci: la sensibilité est de 0,03% et non 0,01% mais bon... En outre la représentation des AOP est bizarre mais c'était peut-être la norme alors. Cela dit l'EHD36 et sans doute un des meilleurs disto jamais construit.
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De F6FLC Le 24-11-2024 à 19:08 sta |
|
Bonjour,
il faut téléphoner à Electropuces
même s'il a vendu les docs, il en a certainement fait des photocopies
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De radiolo Le 24-11-2024 à 20:05 sta |
|
@Charles Rydel
c'est sur quelle planche du schema ?
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De charles rydel Le 09-12-2024 à 01:04 sta |
|
Bonsoir,
Electropuces avait la doc du EHD36 et me l'a envoyé. Merci donc à F6FLC pour m'avoir aimablement poussé dans cette direction.
Première constatation : les pages de la doc ici présentent sont mal numérotés ! Les page 6 et 20 sont marqué 7 et 21. En revanche, il manque la toute dernière page, marquée 30 sur la photo, Je l'ai mise en copie, cela termine la description de l'appareil.
Cela étant, j'ai trouvé deux erreurs sur les schémas :

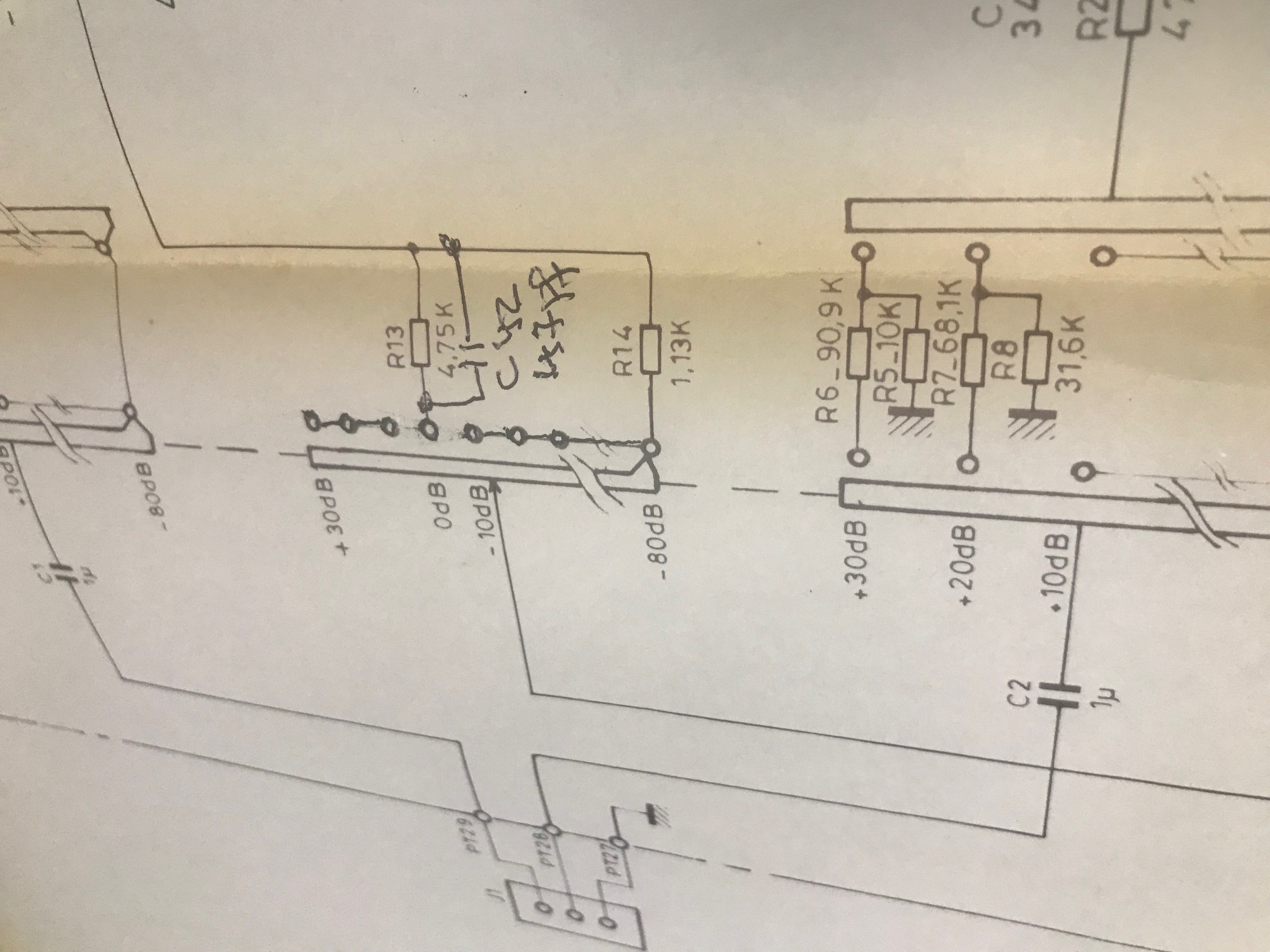

1) planche 4 complétement à gauche, le contacteur du milieu est mal dessiné, les trois plots au dessus de la résistance de 4,75K ne doivent pas y être connecté. La photo montre la correction.
2) Planche 5 dans un encart en bas marqué C, il y a une capa de 2200uF marquée C2, mais en fait comme j'ai aussi les nomenclatures des cartes A B & C, j'ai pu voir que c'était C22 et non C2.
Encore une remarque. Les couplages capacitifs sont traités par-dessus la jambe et utilisent des capa de valeurs trop élevées (1uF) associées en outre à des resistances très élevées style 1MOhms (F3dB= 0,16Hz), 0.1uF 330K donne 4Hz à 3dB d'où gain sur le prix et carte plus petite. Mais si au moins le gus avait mis les mêmes fréquences de coupures partout ? Ben non ! Disons-le : la critique est facile, l'art est difficile
Enfin parlons de C14 sur la carte A planche 5. Ce devait être un condensateur non polarisé selon le schéma. C'est une capa chimique ordinaire de 25uF, elle est un peu sèche (Rs=6 Ohms) après 40 ans de présence. Elle ne sert à rien en fait on peut la supprimer carrément. J'ai mesuré 22mV en sortie de MA12 autant dire rien. Virée et remplacé par un fil la chimique, une panne de moins.
Il y a deux capa tantale de 100uF autour de MA6 sur la même planche avec deux 47nF (!) en // pour la tenue de l'alim. Carrément inutiles les 47nF. Le gars était peut-être un audiophile, vous savez ces gars qui écoutent aussi les cables des enceintes et les capas de 100nF en // sur 10000uF . On a des préventions contre les Tantales et leurs dendrites mais correctement utilisé, ici c'est le cas, no problème si pas de surintensité ou surtensions à la mise en route. A vérifier. Fiable mais fragile le Tantale.
J'ai aussi des problèmes avec la régulation du niveau d'entré je crois. Je vais faire une simulation SPICE car j'ai le sentiment que le tech ou l'ingénieur ou les deux ont rajouté des chimiques jusqu'à ce que ça marche.
Mon exemplaire date d'après la liquidation de la boite, certain circuit ont un code-date marqué 86, la prod a-t-elle continué ailleurs ? Cela dit, c'est un très bel appareil, joli, compact, performant et pratique qui talonne bien HP et quelques autres.
Pour compléter la doc, je vais faire un PDF de la nomenclature et de la liste de fabricants pour beaucoup disparu et la mettre à disposition. Je remercie tous ceux qui ont bien voulu m'aider. Le cas échéant je vous tiendrais informé de mes manips.
Charles Rydel
| |
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De F6FLC Le 09-12-2024 à 15:02 sta |
|
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De charles rydel Le 11-12-2024 à 00:28 sta |
|
Ha, je ne suis pas encore partit !
Les schémas ne sont pas à jour : huit photo-coupleurs dans les schémas alors qu'en réalité il n'y en a que quatre dans l'appareil. En revanche, la nomenclature cite bien quatre P-coupleurs: deux en série pour la régulation de niveau, un pour la poursuite en phase et un autre pour la poursuite en fréquence.
En outre, j'ai identifié une erreur sur le schéma : planche numéro 4 carte C, le condensateur de liaison entre MA2 et MA3 fait...47uF avec une résistance de charge de... 470K ! Etrange non ? Mais là n'est pas l'erreur. En fait, le fil qui attaque la détection/redressement (MA4) et mal connecté, au lieu de l'être sur S2 il doit être raccordé sur la patte 3 de MA3 et comme la resistance d'entrée de la detection fait 4,99K (R9) seulement, on comprend mieux la nécessité de cette valeur de condensateur. Reste alors à vérifier qu'il n'y a pas d'erreur au niveau de l' implantation ! Vu la fuite du chimique on mesurerait n'importe quoi.
|
|
Sujet : Distortiomçtre LEA EHD36 Nouveau | De charles rydel Le 24-12-2024 à 21:52 sta |
|
Il apparait qu'en plus d'un schéma comportant des erreurs et ne correspondant pas au listing des composants, la conception elle-même est défaillante et n'a pas subie de revue :o []. Ainsi sur l'ampli différentiel d'entrée réalisé à l'aide de 3 ampli-op) il y a des résistances de 100 ohms sur les broches d'alimentation des 3 ampli-op. Il manque juste les condensateurs de découplage ! Là, il y a 3 possibilités :
1) ne rien faire (facile)
2) court-circuiter ces résistances (au cas où ça changerait quelque chose ?)
3) Ajouter les caps de découplage sous forme de tantales goutte de disons, 47uF/16V, (délicat, peu de place)
Et une autre chose : quand on passe d'une position de distorsion à une autre sur S3 (planche 5), la patte ''+'' de l'ampli-op MA7 est ''en l'aire'' un court instant, ce qui fait bondir l'aiguille. Il suffit de souder une résistance de 1MOhm entre la patte 3 et la masse pour régler le problème. Rappelons aussi que le condensateur C16 est inutile et peut être supprimé.
|
|
|
