Bonjour
La contruction du bloc de condensateurs pour mon poste Philips 835AF s'achève. Celle-ci a été possible grace aux photos et aux renseignements que m'a fourni JC Jardine que je remercie chaleureusement.

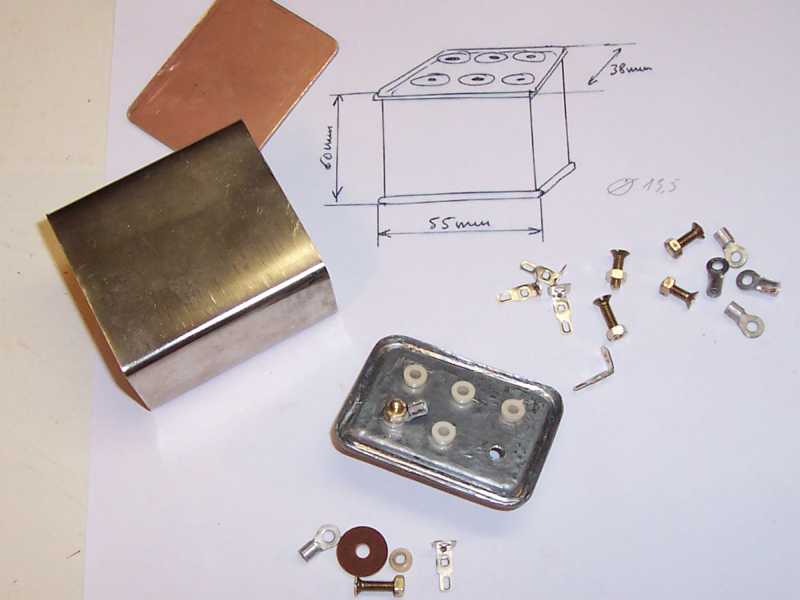

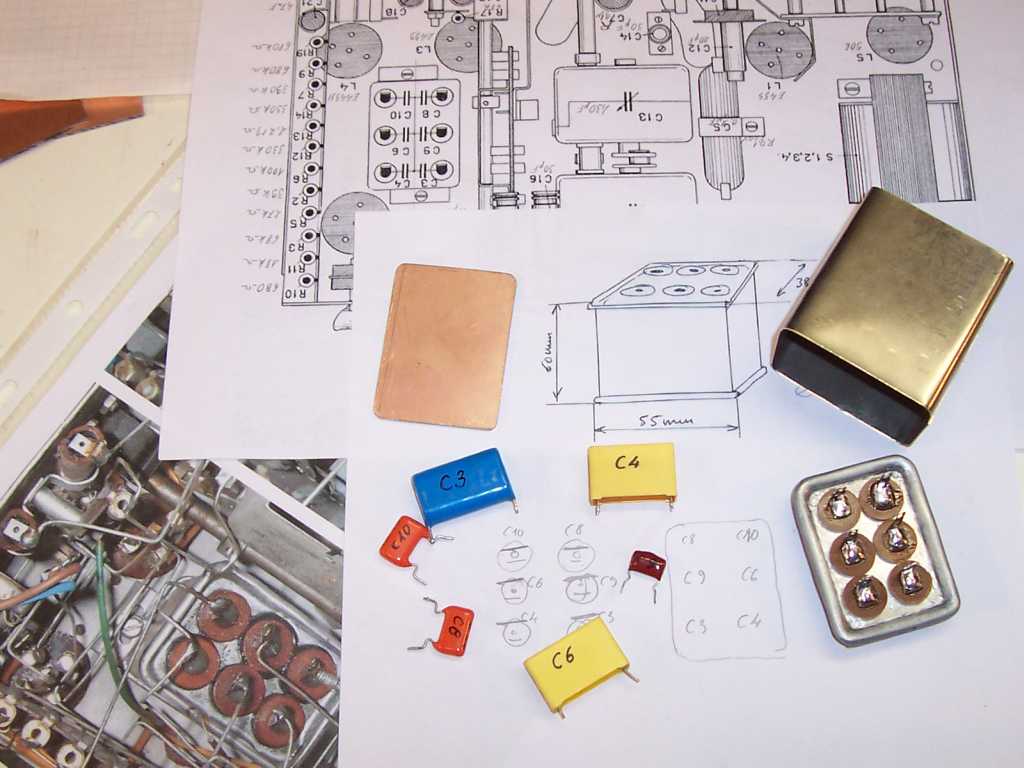

J'ai utilisé les matériaux dont je disposais :
- Chutes de zinc provenant d'un intervention sur la toiture de la maison
- Couvercle de boitier en laiton nickelé
- Circuit imprimé bakélite
- Canons isolants
- Vis et écrous M3
- Cosses
- Condensateurs

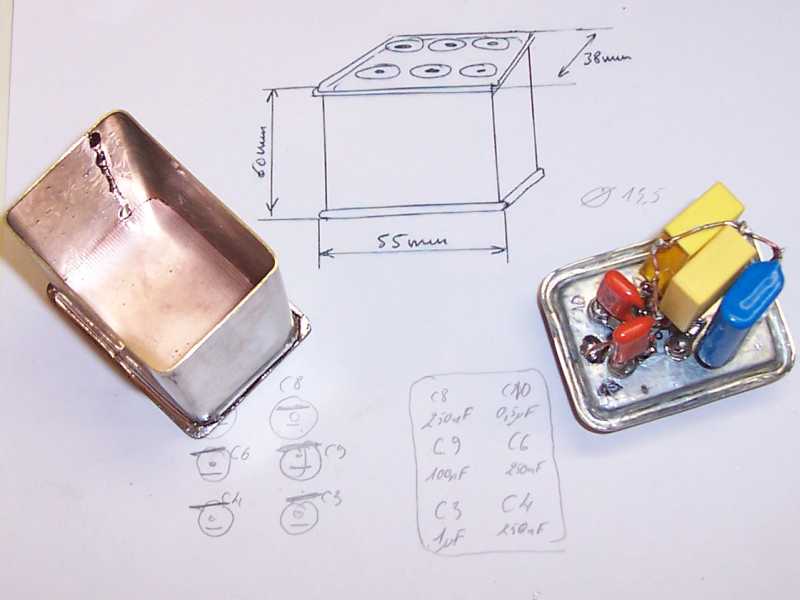

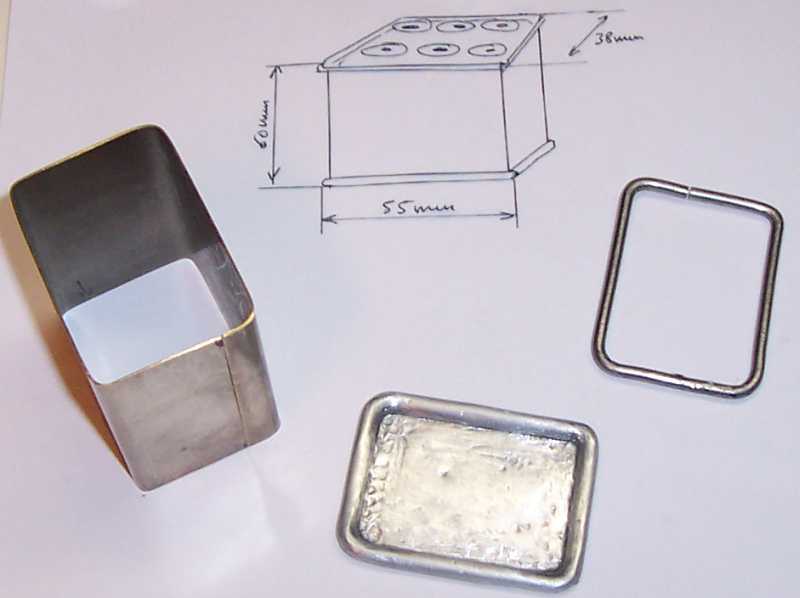

Le corps est réalisé par pliage d'une bande découpée dans le couvercle de boitier.

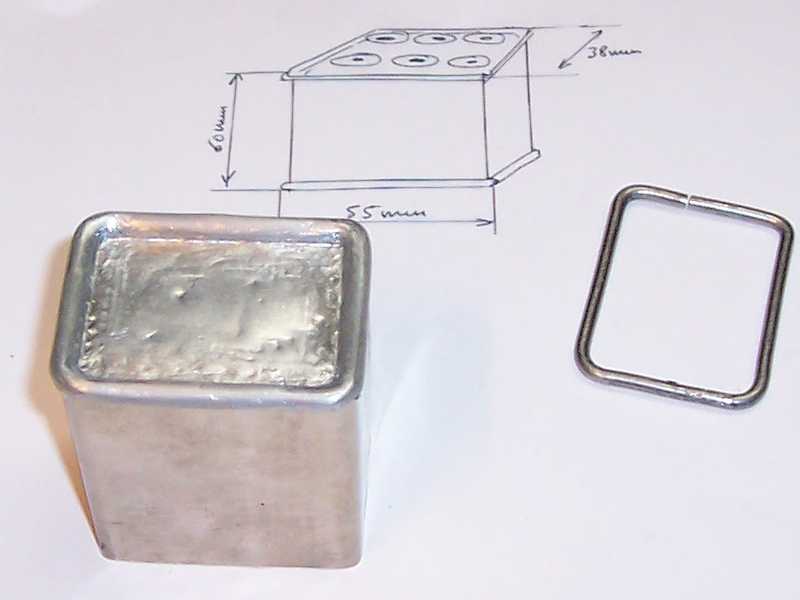

Le couvercle en zinc a été formé au marteau sur un anneau en fil de fer confectionné pour l'occasion.
Un morceau de circuit imprimé est utilisé pour le couvercle inférieur.

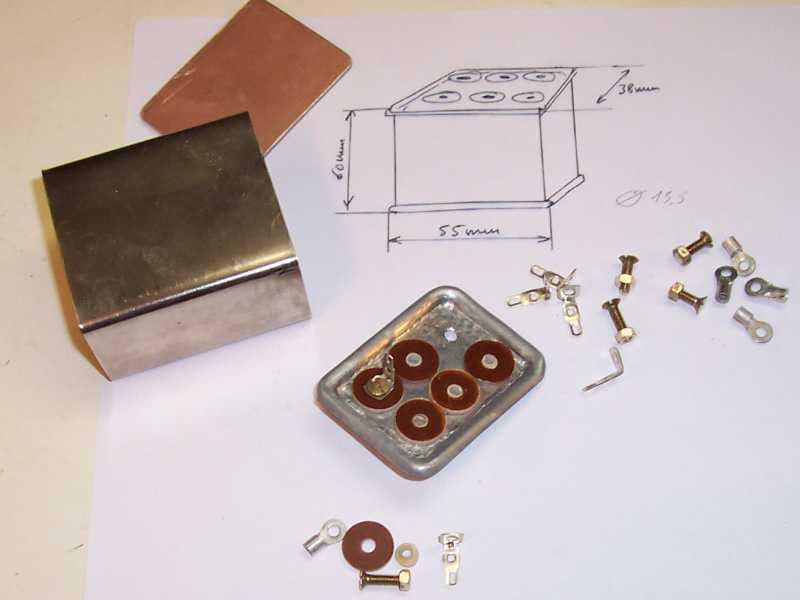

Les six rondelles ont été réalisées avec du circuit imprimé bakélite en utilisant la perceuse comme tour vertical.
| |
|
| Sujet : Bloc de condensateurs Nouveau | De Dubreuil JC Le 29-09-2006 à 17:38 sta |
|

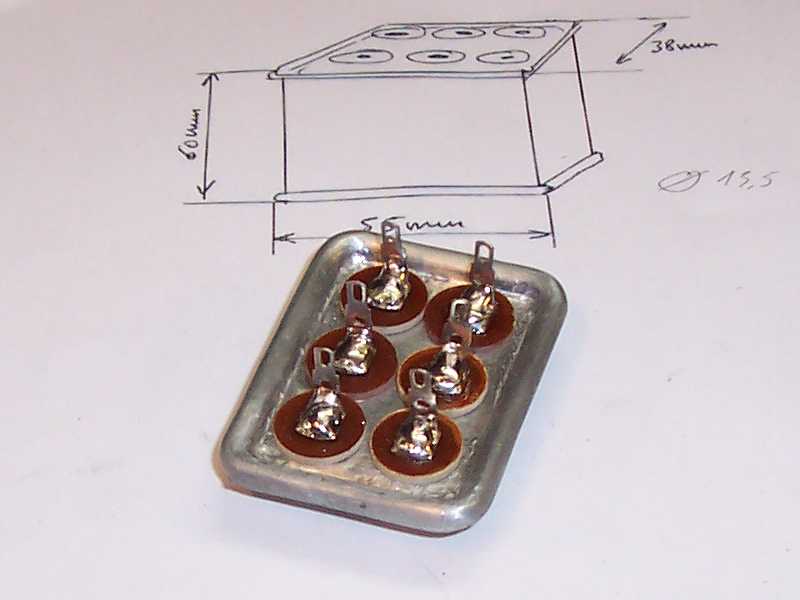

Les matériaux utilisés pouvant être brasés à l'étain l'assemblage n'a posé pas de problème.

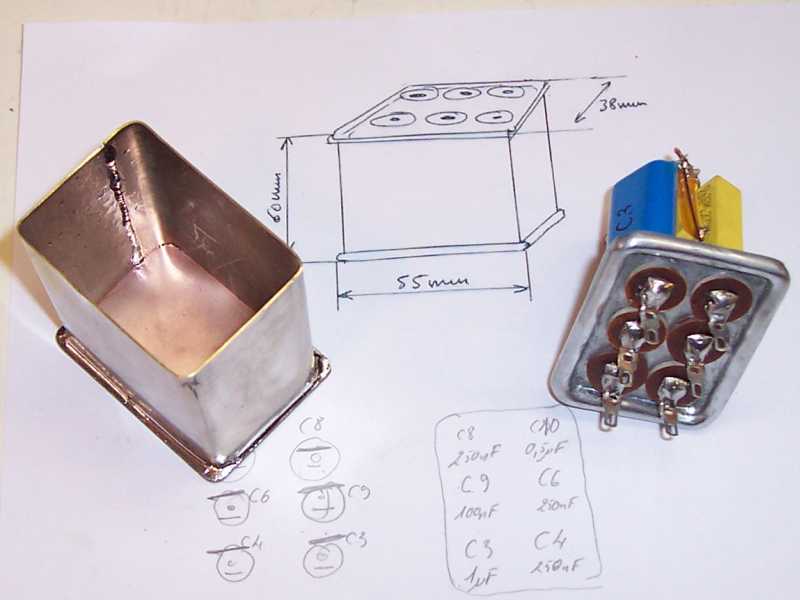

Un dernier contrôle des isolements et de la bonne disposition des condensateurs est réalisé avant de fermer la boite avec quelques points d'étain.
| |
|
| Sujet : Bloc de condensateurs Nouveau | De Dubreuil JC Le 29-09-2006 à 17:41 sta |
|

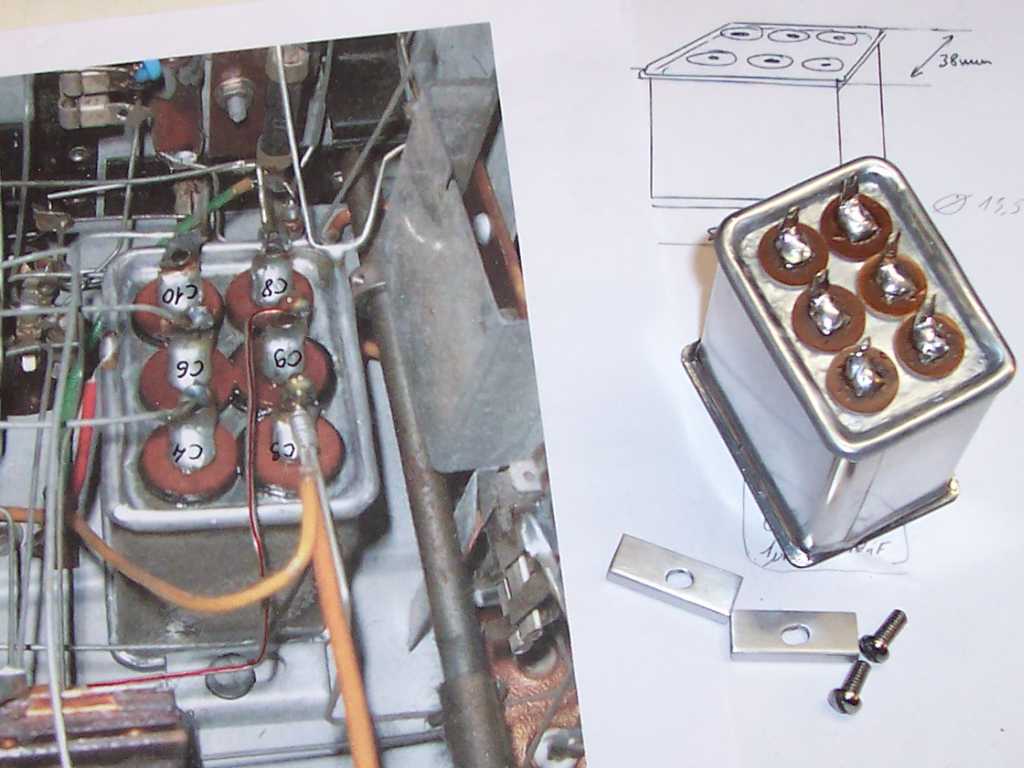

Le bloc est prêt à prendre sa place sous le châssis.
| |
|
| Sujet : Bloc de condensateurs Nouveau | De Pierrot Le 29-09-2006 à 18:00 cms |
| |
|
| Sujet : Bloc de condensateurs Nouveau | De lionel Le 29-09-2006 à 18:18 sta |
|
|
|
| Sujet : Bloc de condensateurs Nouveau | De alain5000 Le 29-09-2006 à 18:51 sta |
|
Du bon , du beau , Dubreuil !
Cordialement
Alain
|
|
| Sujet : Bloc de condensateurs Nouveau | De Yves Cantineau Le 29-09-2006 à 19:31 cms |
|  |
Bonsoir Jean-Claude, que voilà un boulot digne de figurer sur la première marche du podium, quel bonheur de voir un travail effectué avec une telle qualité de finitions et de respect de l'original!!!! Cette radio va de nouveau chanter comme lors de sa sortie d'usine...Vraiment stupéfait par votre patience et l'art de la Dinanderie (l'art du cuivre repoussé). J'habite pas loin de Dinant!!!! Je suis impatient de voir la suite.....
Bien cordialement
Yves
| |
|
|
| Sujet : Bloc de condensateurs Nouveau | De JCJ Le 29-09-2006 à 19:46 sta |
|
Je ne pensais pas que l'on pouvait y arriver...
Reste plus qu'à lancer la fabrication en série
Chapeau !
|
|
| Sujet : Bloc de condensateurs Nouveau | De Yves Cantineau Le 30-09-2006 à 16:51 cms |
| |
J'oublie, merci à Alain pour le trait d'humour: Du beau, Du bon, Dubreuil.... j'aime beaucoup!!
Yves
| |
|
|
| Sujet : Bloc de condensateurs Nouveau | De Dubreuil JC Le 02-10-2006 à 07:52 sta |
|
Bonjour
Pour commencer, merci pour vos encouragements.
La restauration du 835AF progresse puisque tous les condensateurs en tube carton ont eu leur contenu remplacé. Les valeurs de capacité de quelques condensateurs m'ont vite montré que cette opération était indispensable. Je vais maintenant m'attaquer aux condensateurs de filtrage.

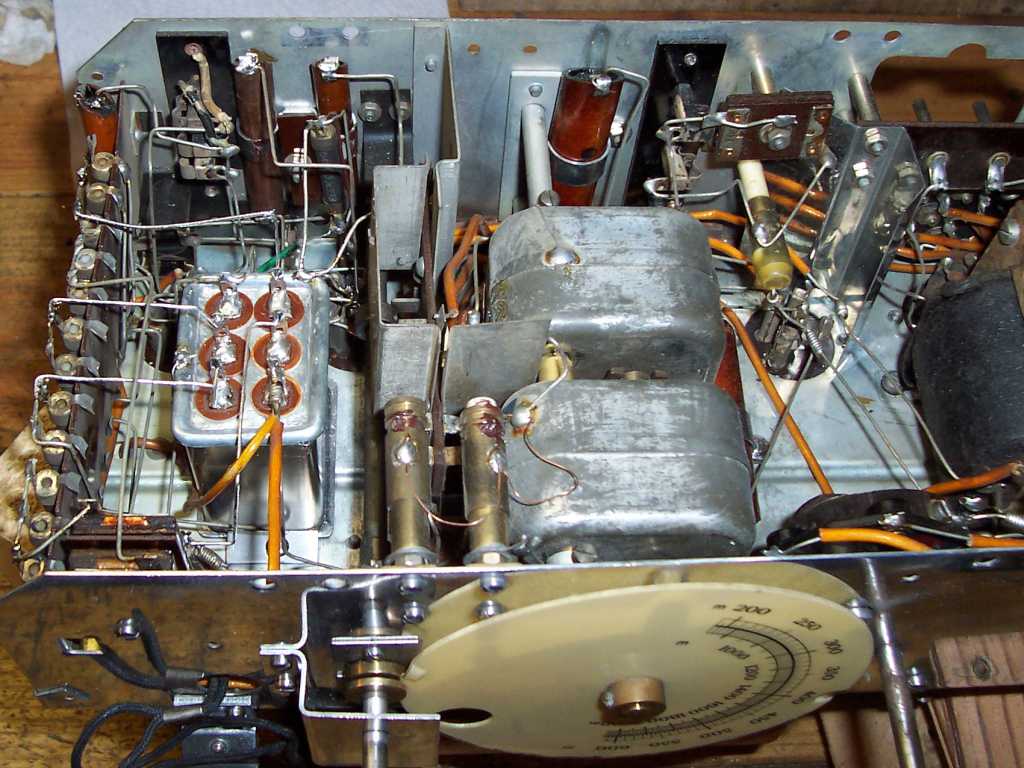

Le bloc a pris sa place sous le châssis.
