Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 24-07-2020 à 17:26 sta Bonjour à tous Je possède depuis + 40 ans un ampli tuner Sharp Optonica ''SA 2121'' Ces derniers temps, il ne passe plus en stereo en FM ça a commencé il y a bien un an par le voyant rouge stéréo qui a clignoté, il s'était remis bien et la depuis 6 mois environ il reçoit la FM en mono Evidement il y a un bon signal antenne ( indicateur au maxi ) Chimiques peut être ? Enfin si quelqu'un avait de la documentation sur ce modèle ce serait sympa de me dire Merci d'avance Bon week end à tous Richard

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De pointcom  Le 24-07-2020 à 19:22 sta Trouvé doc sur ElektroTanya en pièce jointe. Le décodeur stéréo est réalisé par un CI, je doute qu'il soit HS mais pas impossible. Je regarderais le VCO, la tension sur la pin 12 d'IC102, le réglage de séparation VR103. Il faut regarder aussi s'il n'y a pas trop de poussière humide vers le CI, quelques nanoFarad sur une entrée de décodeur suffit à supprimer la porteuse 19 KHz  Fichier .PDF

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De jackoe  Le 24-07-2020 à 21:37 sta Est-ce qu'il y a des connecteurs dans ce machin ? Si oui, merci de bien vouloir les débrancher/rebrancher plusieurs fois hors tension et de nous faire signe après...

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 24-07-2020 à 23:17 sta Bonsoir Merci beaucoup pour les réponses Je vais dans un premier temps nettoyer VR 103 (décodeur stereo) en faisant un repaire pour le remettre comme il était Je vais voir ça demain tranquille sinon je vais prendre les tensions d'alimentation indiquées sur le schema mais depuis le temps comme d'habitude dois y avoir des chimiques fatigués aussi En tout cas super sympa pour le plan je vous tiens au courant dans les jours qui viennent Mes amitiés à tous Richard

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 25-07-2020 à 14:26 sta Bonjour à tous j'ai essayé de régler VR 103 Rien y fait Pensez vous les petits chimiques autour d'IC 102 avant de l'accuser? Bonne journée à tous Cordialement Richard

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De jcj  Le 25-07-2020 à 15:16 sta Bonjour, Normal que VR103 n'ai aucun effet sur le décodage. Cette résistance agit sur les premiers étages BF après le décodage. Par contre, VR102 est le réglage principal du décodeur, mais son réglage est très critique. Avant de la dérégler, il faudrait savoir si le décodeur ne fonctionne pas du tout (reste en mono) ou si c'est simplement l'indicateur stéréo qui est hs bien que l'on soit en stéréo. On peut juger à l'oreille si l'on est en stéréo ou en mono. Cordialement : jcj

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 25-07-2020 à 16:54 sta re bonjour Merci JCJ pour votre réponse Non non il est bien en mono de tout sens avec le commutateur mono/stereo on le sait tout de suite j'ai changé des chimiques de faible valeur tout autour du circuit ça aurait pu être ça mais non les résistances sont bonnes diodes ect... ou alors IC 102 serait mort? oh j'y crois pas trop mais sait t'on jamais... à votre avis?

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 25-07-2020 à 17:13 sta J'ai essayé de tourner VR 102 en prenant soin de le remettre comme il était Rien ne se passe

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De pointcom  Le 25-07-2020 à 19:03 sta Avez vous contrôler comme indiqué, la tension sur la pin 12, elle sert à inhiber le décodeur en muting ou par action volontaire de la commutation mono.

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 26-07-2020 à 16:03 sta Bonjour pointcom j'ai contrôlé la tension sur la pin 12 comme vous m'avez dit de faire ,il y a 0V!!! c'est à dire rien,aussi bien commuté en mono qu'en stereo voila Par contre le 12V d'alim est pas bon non plus je me retrouve avec 10.4V peut être ça peut jouer? Je vous souhaite bon Dimanche et à bientôt Cordialement Richard

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De pointcom  Le 26-07-2020 à 20:53 sta Bonsoir La vérification des tensions des alimentations est la première chose à faire, 10,4 V n'est pas choquant, la valeur sur la pin 1 est prévu à 10,8 V voir doc. Pour ma part, j'ai un décodeur de test que je branche à l'entrée du CI en place afin de vérifier si ce n'est pas la détection FM qui est en défaut. Si c'est possible, essayé de déconnecter C120 330 pF, si il a changé de valeur, il court circuite la porteuse de 19 KHz, après, il y a des filtres passe bas avec C122,C123, C124, C125

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 27-07-2020 à 00:26 sta Bonsoir Je vais deconnecter c 120 demain et je vous tiens au courant Excellente soirée et merci encore Cordialement Richard

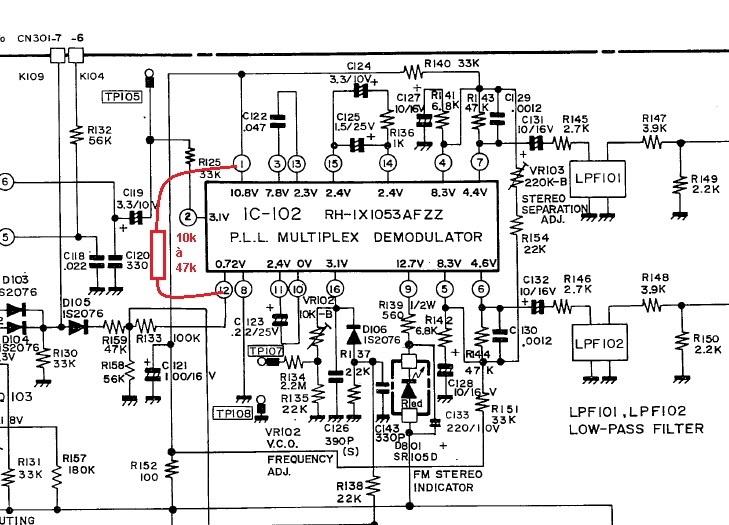

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De jcj  Le 27-07-2020 à 07:58 sta Bonjour, Vous pourriez aussi essayer de forcer la commutation Mono/Stéréo avec une résistance de 10 k à 47 k, comme indiqué -> Le but est de forcer le basculement Mono/Stéréo au dessus du seuil de 0,55 V, sans danger pour les autres composants. Attention de ne pas faire de courts-circuits entre les pattes du circuit intégré en posant cette résistance. Cordialement : jcj

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De pointcom  Le 27-07-2020 à 08:34 sta Bonjour JCJ Je ne pense pas que ce soit la bonne solution, la datasheet en Japonnais semble indiquer qu'une tension positive bloque le décodeur en mono. La valeur indiquée est de 100K  Fichier .PDF

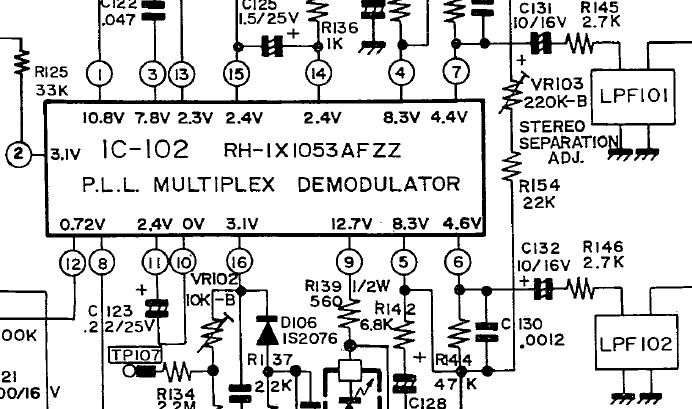

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De pointcom  Le 27-07-2020 à 09:06 sta Dans la description du décodeur dans la doc de service, il est écrit la démodulation stéréo et son schéma fonctionnel sont comme indiqué sur la figure 12. V.C.O. La fréquence de fonctionnement libre doit être ajustée à 76 kHz en ajustant la résistance semi-fixe VR102 10k ohm. TP107 est le point de test pour l'observation de fréquence. pendant la réception LW / MW, une tension + B est fournie à la borne 16 de IC102 à travers la diode D106 et la résistance R138 de sorte que la fréquence d'oscillation du VCO sera arrêtée. La résistance semi-fixe VR103 220 K ohm vise le réglage de la séparation et avec cette résistance il est possible de minimiser la diaphonie au canal opposé. Une tension + B est fournie à la borne 12 pour forcer la stéréo à devenir mono

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De jcj  Le 27-07-2020 à 11:22 sta Bonjour ''pointcom'' Je n'ai pas trouvé si c'est le niveau inférieur (<0,55 V) ou le niveau supérieur (>0,55 V) sur la patte 12 qui correspond au mode stéréo. Mais comme avec 0V sur cette borne ''skylab999'' est en mono, autant essayer de la faire passer au niveau supérieur, pour voir... On saura si le problème vient du circuit intégré ou de l'extérieur. La tension +B qui bloque le VCO, c'est sur la patte 16, pas la 12. C'est peut être aussi la cause du problème.

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De jcj  Le 27-07-2020 à 12:10 sta OK ''pointcom'', j'avais survolé la traduction, c'est bien le niveau bas sur la patte 12 qui correspond à la stéréo. Pas la peine d'essayer le niveau haut.

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 28-07-2020 à 17:41 sta Bonjour point.com je fait ça se soir et je vous tiens au courant Autrement , j'ai dessoudé c 120 et passé au capacimètre il me donne entre 329/332 pf donc c'est bon les chimiques de 1.5µf et 3.3 sont changés aussi l'alim est correct 10.6 pin 1 il donnait moins l'autre jour mais j'ai nettoyé les pattes de IC 102 avec un coton tige donc le contact est franc Sinon le IC 102 HA 1196 pourrait t'il être hs ? j'ai crois pas trop mais bon enfin voila je vous souhaites bonne fin d'après midi et encore une fois c'est vraiment sympa Cordialement Richard

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 29-07-2020 à 09:29 sta Bonjour point com J'ai repris toutes mes tensions en particulier pin 12 : 0.68V commuté en mono et en stereo on se retrouve avec 0.02 V environ voila bonne journée Richard

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De pointcom  Le 29-07-2020 à 12:09 sta Il vous reste à regarder le VCO et contrôler la fréquence

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 29-07-2020 à 15:49 sta Re bonjour Ok pour ces bons conseils j'ai quand même commandé un HA1196 neuf sur ebay pour 6 Comme ça on sera fixé si c'est lui ou pas car j'ai plus de matos pour contrôler depuis que je suis plus à mon compte je vais voir si un ami peut m'en prêter J'ai également un ampli Setton as 3300 avec les S80W hs des 2 cotés Bien sur on peut en avoir mais savez vous si des STK 0080W MK2 se montent dessus? car ils sont plus faciles à optenir Merci d'avance

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De FOXPAT54  Le 31-07-2020 à 09:08 sta Bonjour, Cela n'a rien à voir avec ce sujet technique mais il y a au moins une bonne vingtaine d'année un cousin avait un énorme lecteur de cassettes faisant partie des éléments d'une chaîne hi-fi de marque OPTONICA mais je ne me souviens pas d'y avoir vu le nom de Sharp d'associé. Cordialement. Patrick.

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 31-07-2020 à 14:56 sta Bonjour Patrick oui c'est un sharp optonica sa 2121 à l'époque ,Optonica était le haut de game de Sharp Autre chose , savez vous ou je peux trouver le schema ampli Setton as 3300 svp merci d'avance Cordialement Richard

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De Schoser  Le 31-07-2020 à 20:50 cms  Bonjour, "Setton as 3300 Manual service" https://www.hifiengine.com/manual_library/setton/as-3300.shtml Amicalement,

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 31-07-2020 à 23:06 sta Bonsoir Schoser Merci pour l'adresse du site mais le problème est que le site refuse toute adresses email ou pseudo comment fait t'on? Corsialement

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De georgesgiralt  Le 01-08-2020 à 09:51 sta Et voila. Il faut s'inscrire sur Hifi Engine. (Register) une fois enregistré, vous recevez un email pour activer l'inscription. Ensuite ''y'a pu qu'à se logger'' pour accéder aux 3 téléchargements journaliers.  Fichier .PDF

Sujet : Ampli tuner Sharp Optonica SA 2121 Nouveau De skylab999  Le 01-08-2020 à 13:04 sta Bonjour georgesgiralt Merci beaucoup pour le schema et le renseignement pour l'inscription mais j'ai bien lu faut pas mettre de points voila Autrement savez vous ou je pourrait trouver le datascheet du S80W j'ai cherché partout j'ai pas trouvé Croyez vous que des ''STK 0080W MK2 peuvent remplacer les S80W ?
