| Sujet : KIT TSM 165 TEMPORISATEUR Nouveau | De xaaander Le 26-05-2020 à 22:38 sta |
|
Bonjour, j' ai trouvé ce kit TSM 165 ( temporisateur).

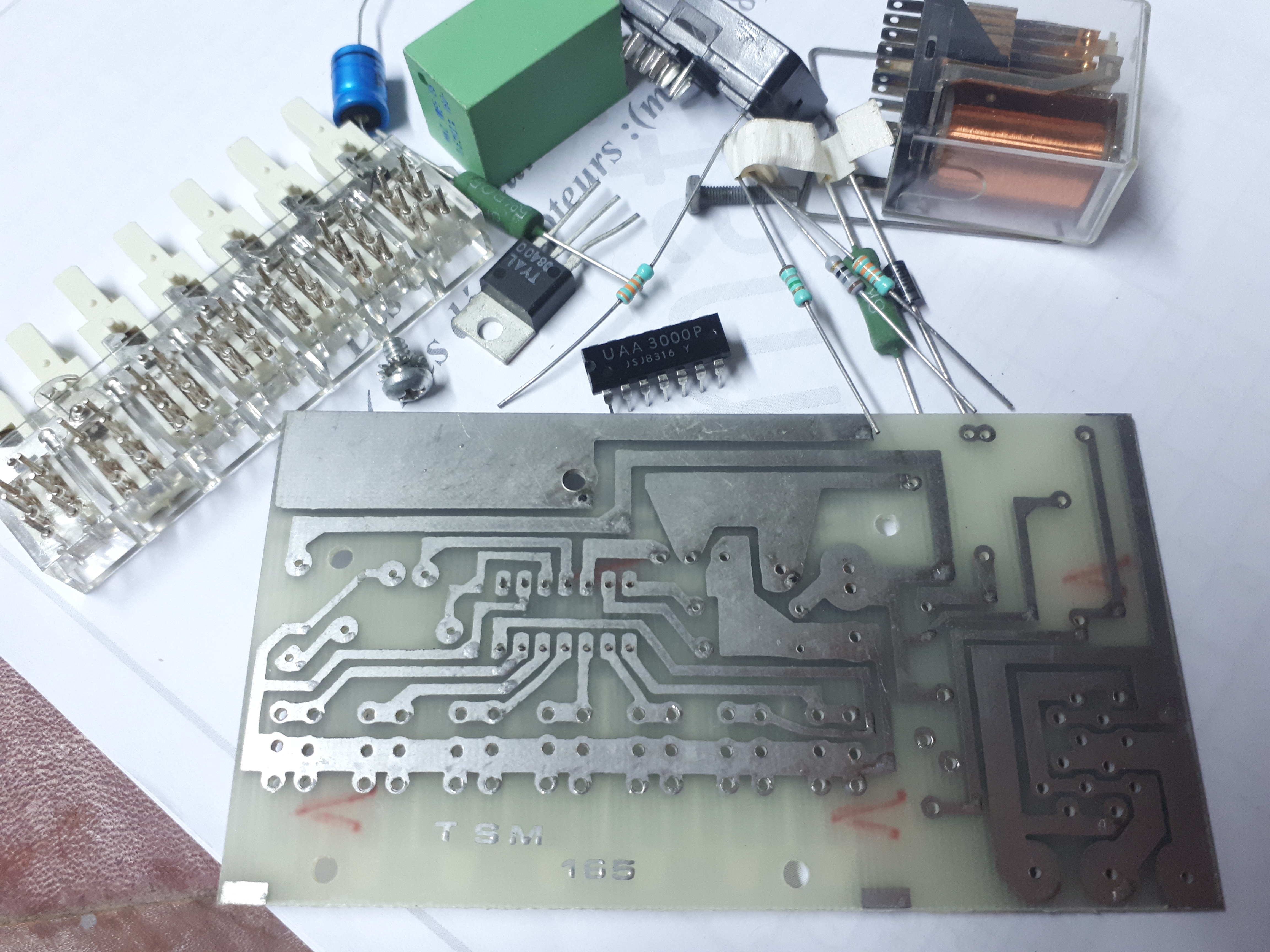

J'ai le c.i et les composants. La sérigraphie ne suffit pas pour le câblage. Je cherche donc le schéma ou mieux, la notice.
C'est Télé Saint-Marc qui le commercialisait à la fin des années 70. Merci
| |
|
| Sujet : KIT TSM 165 TEMPORISATEUR Nouveau | De michel87 Le 26-05-2020 à 22:57 sta |
|
Bonsoir,
Les schémas d'application de l'UAA3000P sont sur Google.
A partir de là, on peut retrouver le câblage du CI.
|
|
| Sujet : KIT TSM 165 TEMPORISATEUR Nouveau | De pointcom Le 27-05-2020 à 08:13 sta |
|
|
|
| Sujet : KIT TSM 165 TEMPORISATEUR Nouveau | De xaaander Le 27-05-2020 à 12:54 sta |
|

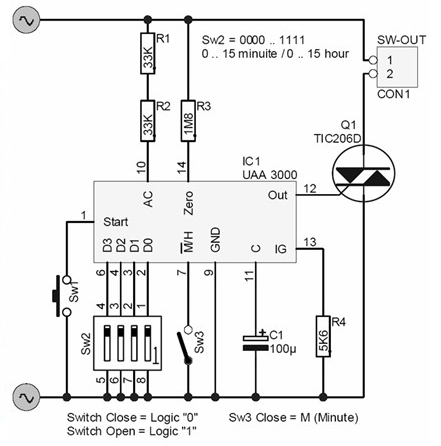

J'avais vu le schéma  http://www.electroniq.net… mais il n'y a que 4 résistances or j'en ai 6 sur le kit. On retrouve exactement le même schéma ailleurs (voir PJ).
La programmation se fait en binaire (modulo 16) avec 4 interrupteurs, le cinquième servant à la mise en route. Je vais essayé de placer les résistances identiques et essaierai par déduction de savoir où vont les autres.
| |
|
| Sujet : KIT TSM 165 TEMPORISATEUR Nouveau | De xaaander Le 28-05-2020 à 09:25 sta |
|

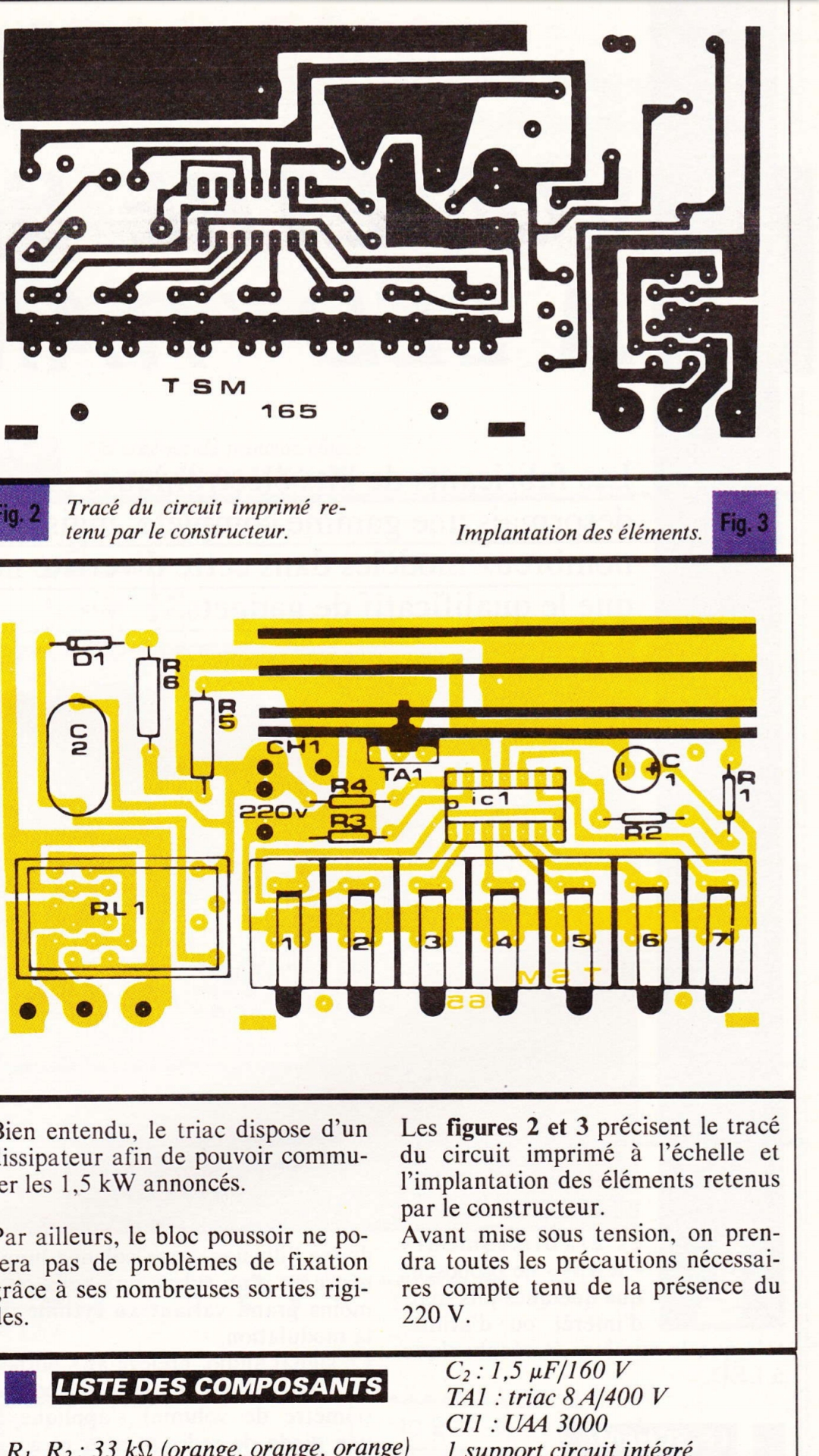

Youpi! J' ai trouvé un article dans Electronique Pratique num. 84 de juillet/août 1985 traitant du kit TSM 165.
La revue se trouve sur le net en pdf. Je présente le c.i. et le c.i. avec implantation.
| |
|
|
