Sujet : Aréso 7412 Nouveau De JMW62  Le 23-05-2019 à 21:10 sta Bonjour à tous, Je recherche le schéma d'un Aréso 7412, ou d'un équivalent. Je sais qu'ils ne sont pas évident à trouver. Si l'un de vous le possède... Le jeu de lampe est le suivant 6BE6, 6BA6, 6AT6, 6BA6, 6AQ5, 6X4, EM34.

Sujet : Aréso 7412 Nouveau De HLJ  Le 23-05-2019 à 23:13 sta Bonsoir, Vous pouvez trouver des schémas équivalents approchants, pas exactement identiques mais utilisant le même jeu de lampes. Pour cela il faut chercher sur le site doctsf.com ici https://www.doctsf.com/gr… en cliquant sur la loupe bleue ''plus de critères'' vous trouverez un champ où saisir le jeu de lampes, chaque type de lampe séparé par une virgule. Afin d'avoir plus de résultats ne saisissez pas l'oeil magique EM34. En faisant ainsi vous trouverez 109 postes récepteurs de radio dont certains avec un logo en forme de ''Y'' à coté de la photo possèdent un schèma disponible, comme les deux ACER sur la photo ci-contre. Il suffit ensuite d'ouvrir la fiche correspondante au poste par un clic sur le type ou la photo pour accéder au schéma. Meilleures salutations. HLJ

Sujet : Aréso 7412 Nouveau De JMWheel62  Le 24-05-2019 à 15:51 sta Merci HLJ

Sujet : Aréso 7412 Nouveau De JMWheel62  Le 27-05-2019 à 14:24 sta Bonjour à tous. Je suis embeter avec deux condensateurs papier qui n´ont pas d´unité. Est ce du Cm ?

Sujet : Aréso 7412 Nouveau De Michel87  Le 27-05-2019 à 14:29 sta Bonjour, Si possible, une photo pourrait aider à déterminer la valeur de ces capas.

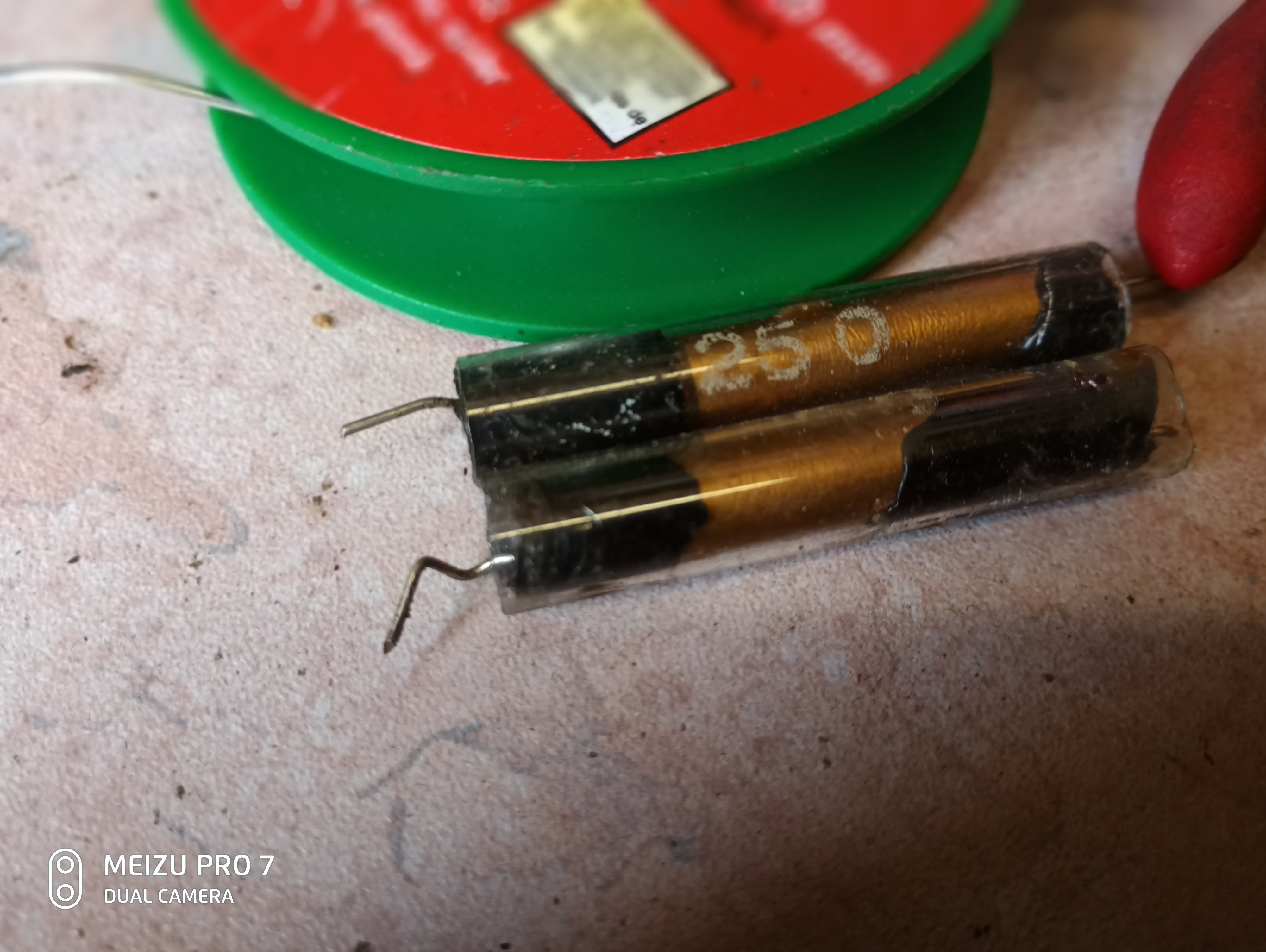

Sujet : Aréso 7412 Nouveau De JMWheel62  Le 27-05-2019 à 14:38 sta Pardon j´ai oublié la photo. La voici

Sujet : Aréso 7412 Nouveau De Radiolo  Le 27-05-2019 à 14:39 sta il n'y a rien d'autre de marque dessus ?

Sujet : Aréso 7412 Nouveau De Michel87  Le 27-05-2019 à 15:09 sta Bonjour, Ces capas, vu leur volume, ont un valeur supérieure à 250pF Il est possible que le '' 250 '' soit la tension de service et que le marquage de capacité soit effacé. Sur les capas de ce type, il est fréquent que l'encre de marquage tombe en poussière. Y a t il d'autres capas d'un volume identique dont le marquage serait exploitable?

Sujet : Aréso 7412 Nouveau De JMWheel62  Le 27-05-2019 à 15:10 sta Absolument rien. il y en a un autre avec 500 ecrit dessus sur la borne de l´entree antenne. mais ca fais beaucoup 500pF a cet endroit non ? J´ai l´habitude d´y trouver des 100pF

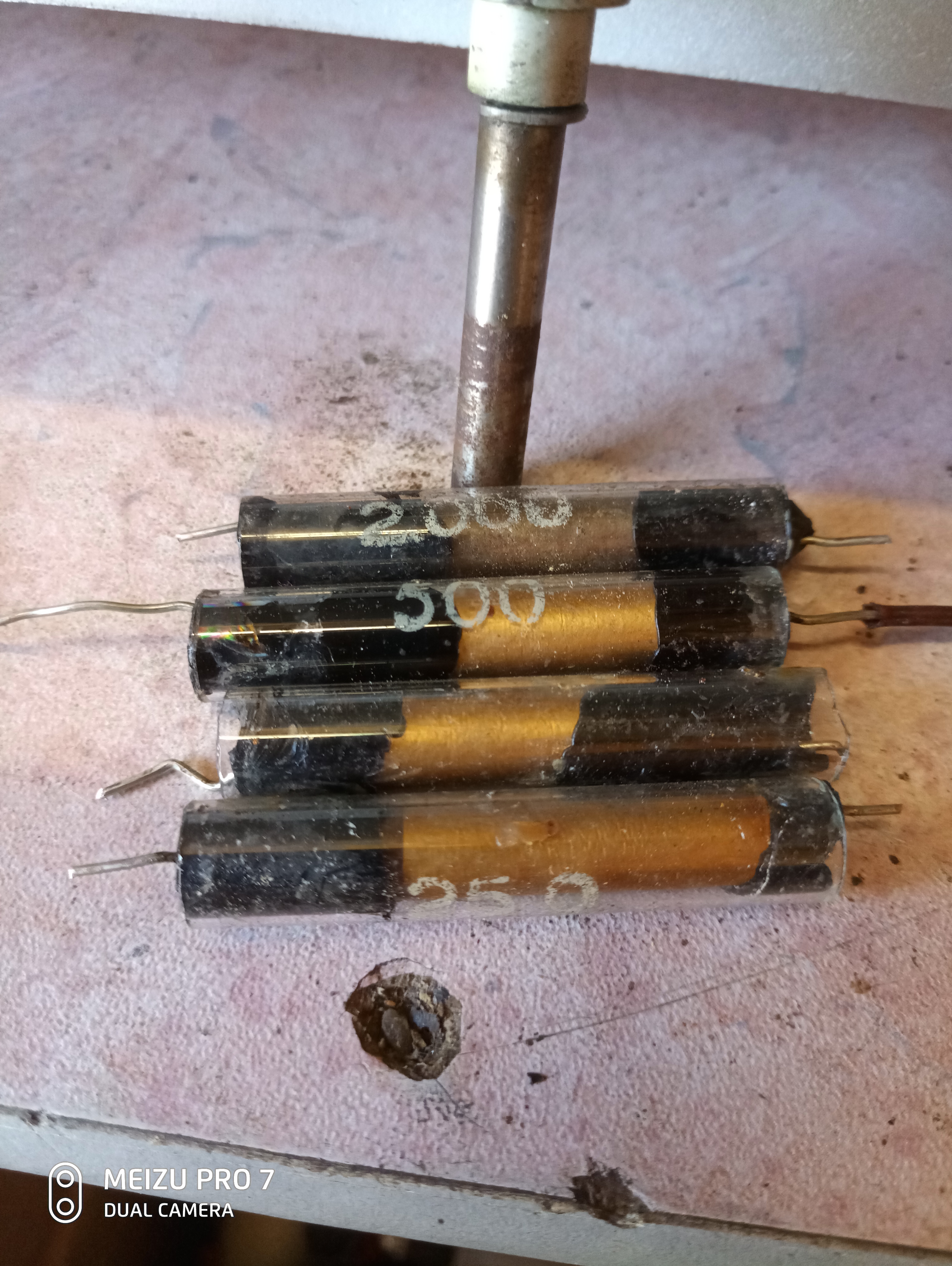

Sujet : Aréso 7412 Nouveau De JMWheel62  Le 27-05-2019 à 15:56 sta Voila l´ensemble

Sujet : Aréso 7412 Nouveau De Radiolo  Le 27-05-2019 à 16:49 sta quel est votre schema de reference , cela nous permettra de parler de la meme chose

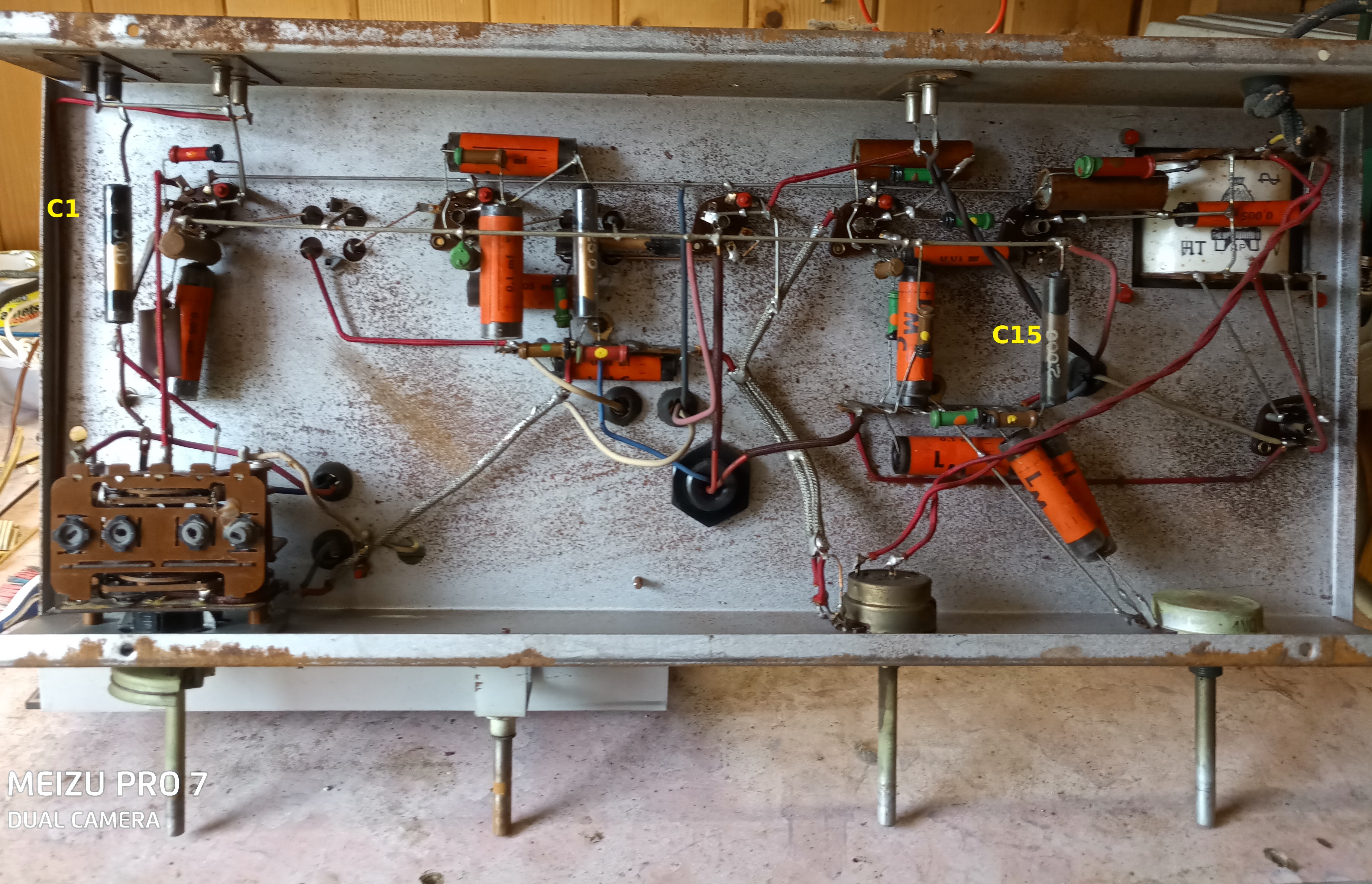

Sujet : Aréso 7412 Nouveau De JMW62  Le 27-05-2019 à 17:49 sta Voici le schéma que j'utilise (celui d'un Acer Super HP 866) https://www.doctsf.com/su… Entre autres : C1 était noté 500. C1 était noté 2000.

Sujet : Aréso 7412 Nouveau De JMW62  Le 27-05-2019 à 17:49 sta Voici le schéma que j'utilise (celui d'un Acer Super HP 866) https://www.doctsf.com/su… Entre autres : C1 était noté 500. C15 était noté 2000.

Sujet : Aréso 7412 Nouveau De Radiolo  Le 27-05-2019 à 18:10 sta C1 peu critique s'il est trop faible difficultés de reception en GO par manque de sensibilite 500 a 1000PF est une bonne valeur sur certains poste qil y avait meme é entrées antennes ondes courtes 200pF et ondes longues 1000pF C15 R20 resitances de detection capa trop forte son caverneux capa trop faible son aigu et manque de sensibilite cette valeur influe un peu sur l'accord du bobinage MF mais je trouve 2000pF un peu fort le couple de detection habituel est plutôt 250K et 200pF

Sujet : Aréso 7412 Nouveau De JMW62  Le 27-05-2019 à 18:37 sta Bien, merci Radiolo, je vais faire l'essai demain avec une capa de 200pF. J'ai remplacé C1 par une capa de 550pF. Concernant les deux electrolyt. C18 et C9 (située juste à gauche du transfo dans leur étui marron sur la photo) n'ont absolument aucune inscription non plus. Ils sont en couple avec R16 et R18.

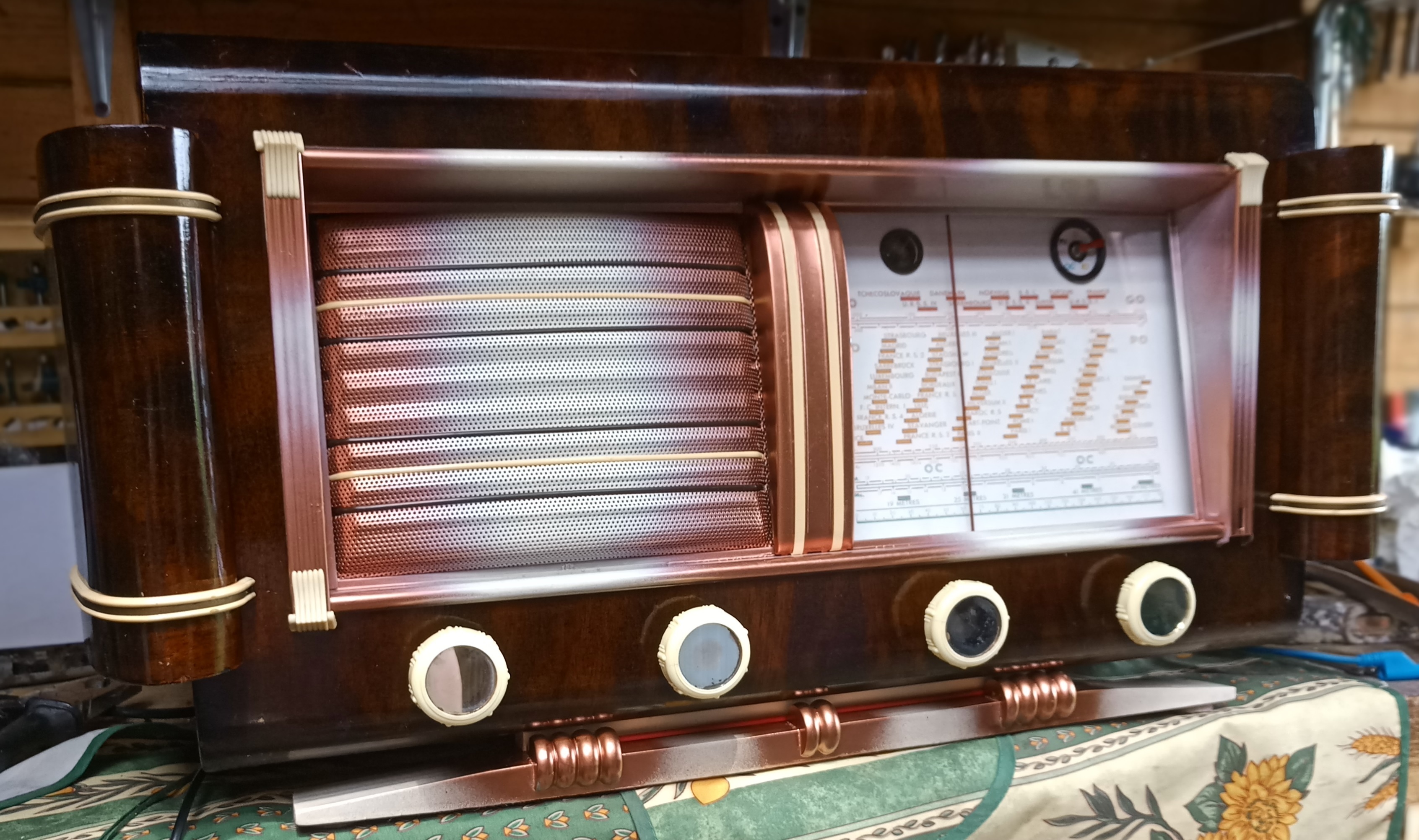

Sujet : Aréso 7412 Nouveau De JMW62  Le 27-05-2019 à 18:53 sta Je vais vous montrer tout de même une photo du poste durant sa restauration car l'ébenisterie est terminée , j'ai du remplacer malheureusement la glace qui était dans un état très très dégradé par un carton provisoire (en attendant pourquoi pas de retrouver une glace équivalente un jour !)

Sujet : Aréso 7412 Nouveau De Michel87  Le 27-05-2019 à 19:25 sta Bonjour, Beau travail d'ebèniste!

Sujet : Aréso 7412 Nouveau De Radiolo  Le 27-05-2019 à 19:33 sta C18 decouplage polarisation 6AQ5 33 µF 25V (ou plus sans probleme) negatif a la masse C9 decouplage polarisation 6AT6 10 µF 25V (ou plus sans probleme) negatif a la masse

Sujet : Aréso 7412 Nouveau De JMW62  Le 27-05-2019 à 19:57 sta Merci Michel et merci radiolo

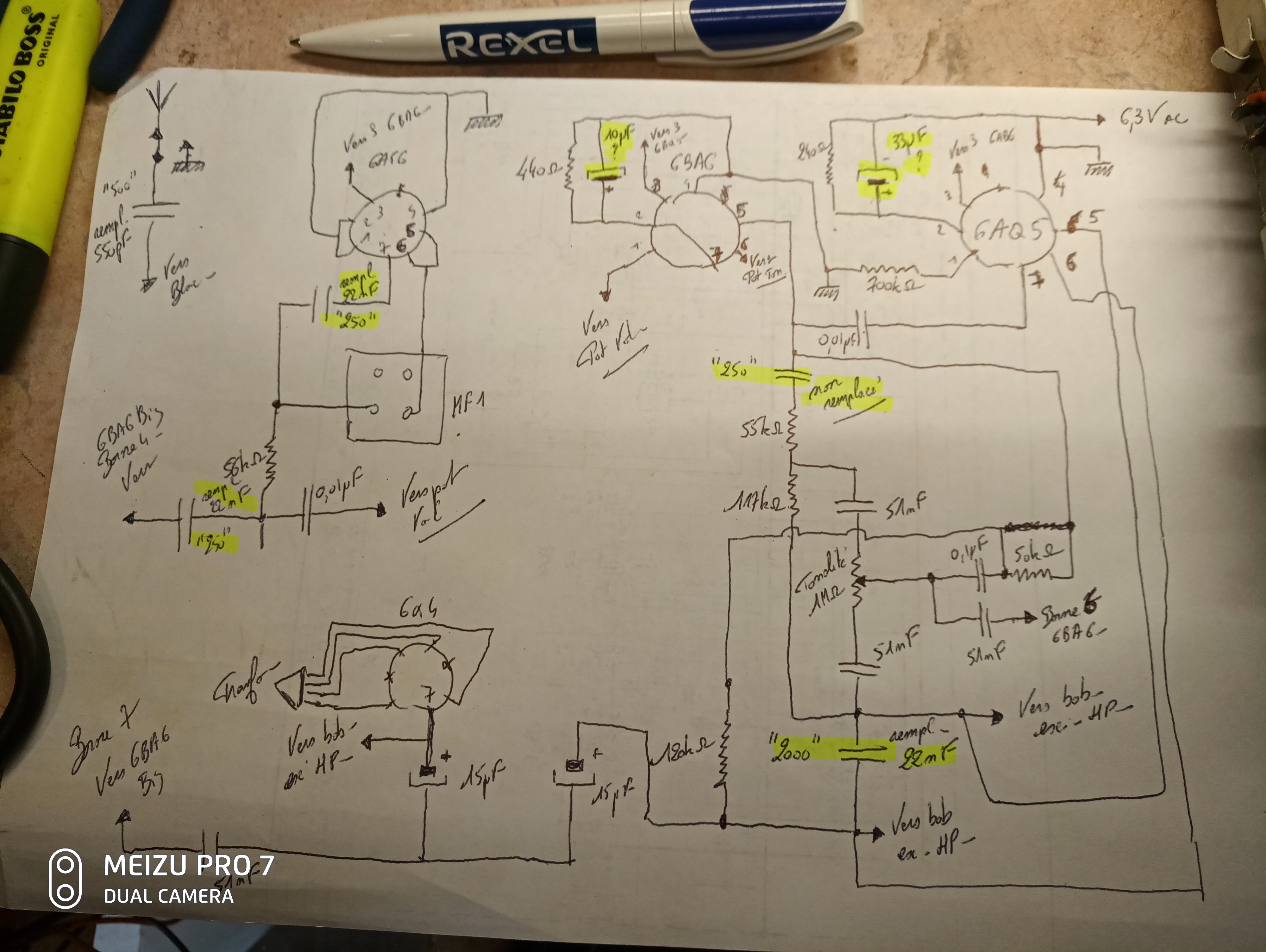

Sujet : Aréso 7412 Nouveau De JMWheel62  Le 28-05-2019 à 10:59 sta Voici le croquis in situ des zones à problème.

Sujet : Aréso 7412 Nouveau De Radiolo  Le 28-05-2019 à 11:47 sta pas mal de petites anomalies de releve je pense mettez les noms des électrodes des lampes , vous vous y retrouverez mieux et moi aussi…..  Fichier .PNG

Sujet : Aréso 7412 Nouveau De JMWheel62  Le 28-05-2019 à 11:50 sta Merci Radiolo. je viens de faire un essai apres avoir remplacé le dernier *250* par un 22nF. je reçois parfaitement RTL.

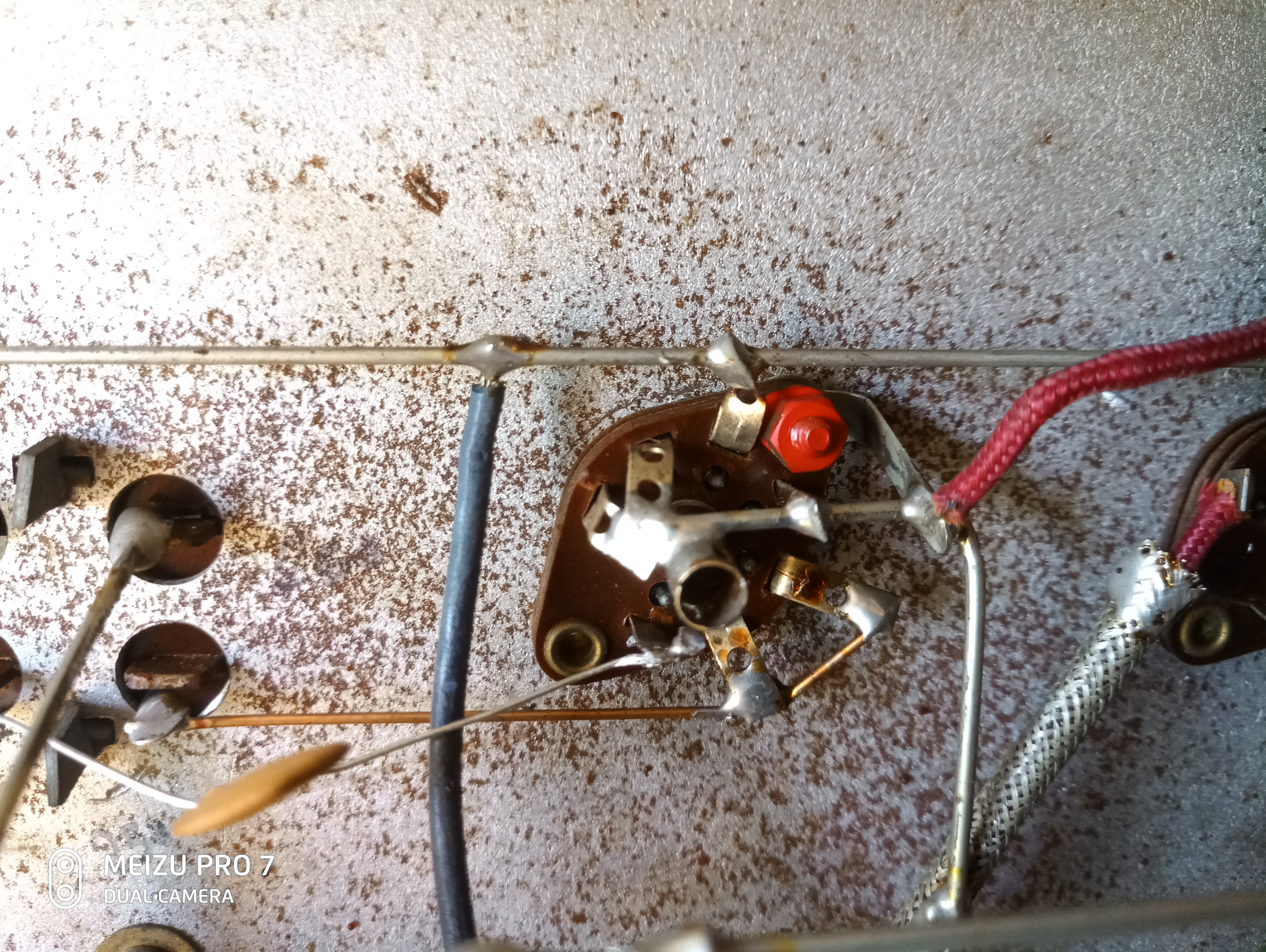

Sujet : Aréso 7412 Nouveau De Radiolo  Le 28-05-2019 à 11:56 sta anomalies que j'a omis de citer 6AT6 K et G1 relies ?? , pas d'alim anode ?? une erreur de ma part une broche filament la N° 4 a été nommée D1 par erreur cote 6BA6 la destination de G2 est etrange ? ne changez pas les valeurs de capacite dans le système de tonalite et'' fouillez'' les schémas du GL pour trouver un correcteur de tonalite identique au votre

Sujet : Aréso 7412 Nouveau De JMWheel62  Le 28-05-2019 à 12:09 sta Oui K et G1 sont reliés. Pour le deuxieme point, mon croquis n´est pas dessiné completement.

Sujet : Aréso 7412 Nouveau De Radiolo  Le 28-05-2019 à 13:16 sta K et G1 relies !!!!!! alors ils n'utilisent pad la triode curieux de se priver d'un etage d'amplification

Sujet : Aréso 7412 Nouveau De JMWheel62  Le 28-05-2019 à 13:20 sta C´etait ainsi d´origine. Que dois je faire ?

Sujet : Aréso 7412 Nouveau De Radiolo  Le 28-05-2019 à 14:34 sta rien le schema est comme cela cela a fonctionne ainsi et doit re fonctionner

Sujet : Aréso 7412 Nouveau De JMWheel62  Le 28-05-2019 à 15:22 sta Merci Radiolo

Sujet : Aréso 7412 Nouveau De F6CER  Le 28-05-2019 à 16:35 sta Bonjour pourquoi se polariser sur un schéma approchant et ne pas partir de de la photo originale , elle est assez bonne pour tracer le bon schéma et ça éviterait pas mal d'erreurs par exemple pour l'ampli MF et la détection on y voit que seules les diodes de la 6AV6 sont utilisées , on peut reconnaitre : -le condensateur de filtrage MF (250pF qui était d'ailleurs connecté à la masse en pas à la plaque de la triode) -la résistance du filtre de détection (50K) -le deuxième condensateur de filtrage MF (250pF) -la résistance de détection (270K) -la résistance de la ligne CAG et le condensateur de la constante de temps (1Meg et 0.1uF) -le condensateur de liaison BF et sa liaison avec le potentiomètre de volume etc.

Sujet : Aréso 7412 Nouveau De JMW62  Le 28-05-2019 à 21:36 sta Donc les capacités ''250'' ''500'' et ''2000'' étaient en picofarad ?

Sujet : Aréso 7412 Nouveau De Radiolo  Le 28-05-2019 à 21:59 sta il faudrait que notre ami nous sorte un beau schema en s'inspirant de l'organisation d'un schema existant ligne HT, ligne CAG , masses, quelque chose de bien lisible et organisé…..

Sujet : Aréso 7412 Nouveau De F6CER  Le 28-05-2019 à 22:08 sta Absolument ,pour une fois qu'on a un châssis parfaitement câble et aéré ce serait dommage de passer à coté pour les condensateurs , les valeurs sont celles marquées , 500pF pour l'antenne , 2x 250pF pour le filtre de détection et 2000pF en sortie de la 6AQ5

Sujet : Aréso 7412 Nouveau De Radiolo  Le 28-05-2019 à 22:20 sta D'autant plus que l'on aucun schema avec cette particulatite d'utilisation de la 6AT6
