| Sujet : Radio ocean Nouveau | De Radiolo Le 21-05-2019 à 21:27 sta |
|
Bonjour a tous
j’ai trouvé deux appareils radio de la marque '' Societe Radio Ocean''
Recepteur RO 10
Recepteur RO 11
apparemment du materiel marine, civile je pense
c’est du lourd : coffret en fonte d’alu tout etanche
sans trop esperer des schémas seraient les bienvenus car ça a été pas mal bidouille……
un semble alimenté en 220V AC le modele RO 10
l’autre le modele RO11 semble etre prevu pour alimentation en courant continu 110V d’apres la chaine filament et l’absence de redresseur
|
|
| Sujet : Radio ocean Nouveau | De bocchia Le 22-05-2019 à 17:24 sta |
|
73s quelque photo serais les bien venue
|
|
| Sujet : Radio ocean Nouveau | De Radiolo Le 22-05-2019 à 22:58 sta |
|

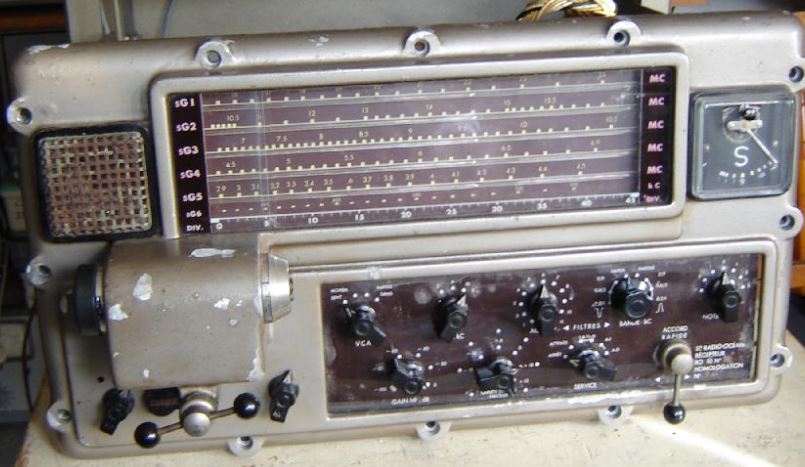

voici la photo du RO10 l'autre lui ressemble comme un frere exterieurement
| |
|
| Sujet : Radio ocean Nouveau | De baou06 Le 22-05-2019 à 23:14 sta |
|
Je pense que ce genre de boutons , très connus ,viennent de chez Stockly . Fabrication française je crois bien .
|
|
| Sujet : Radio ocean Nouveau | De Radiolo Le 22-05-2019 à 23:41 sta |
|
|
|
| Sujet : Radio ocean Nouveau | De Stockfish Le 10-12-2022 à 13:03 sta |
|
Bonjour Radiolo,
J'ai acquis ce RO11 à la vente Codechèvre. Le mien n'est pas bidouillé.
Avez-vous avancé sur la recherche de schéma ou avez pu alimenter ce récepteur ?
C'est du costaud !
|
|
| Sujet : Radio ocean Nouveau | De stockfish Le 11-12-2022 à 10:19 sta |
|
Bonjour,

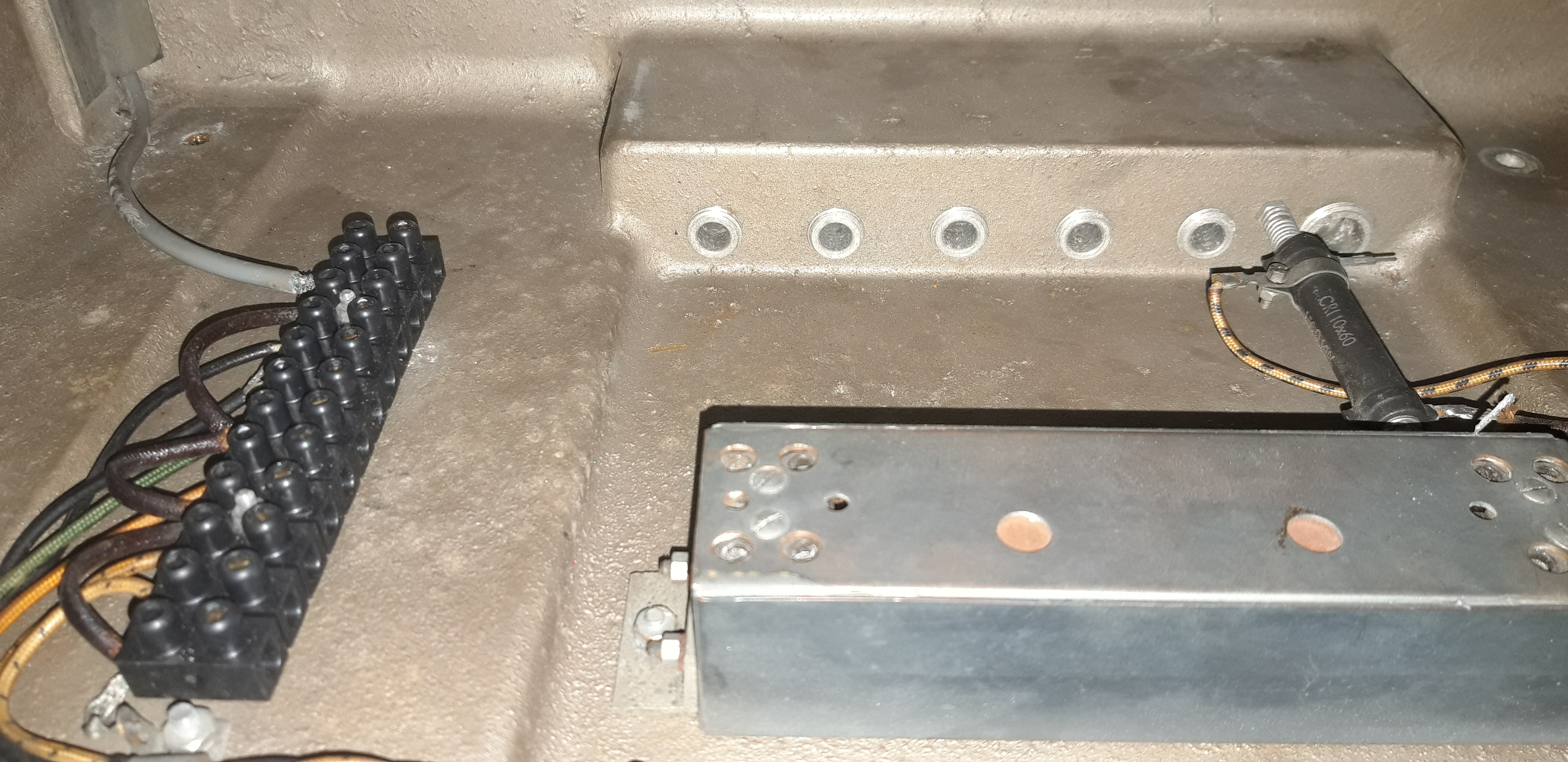

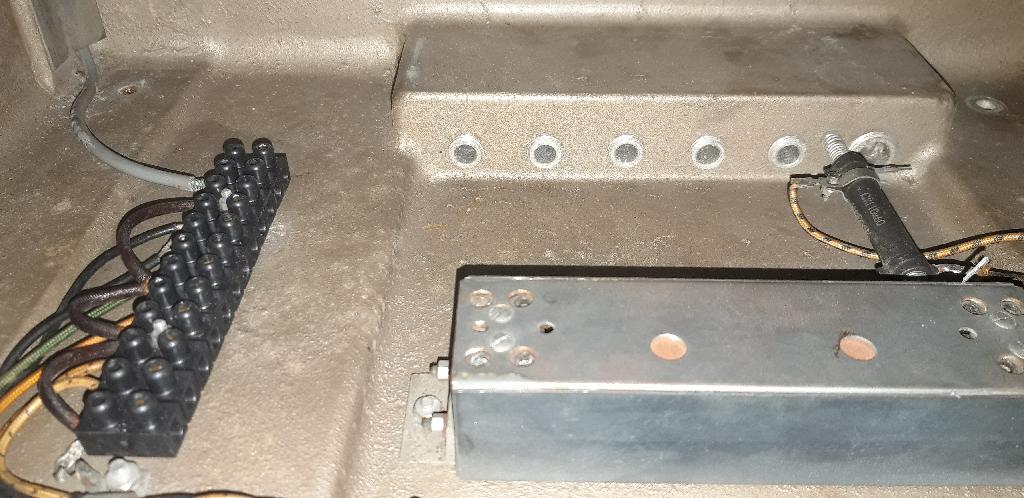

En fait, mon exemplaire est absolument neuf, à l'arrière les passages de cables sont encore enveloppés de papier collant. Ici la photo de l'intérieur de la caisse, les dominos d'alimentation n'ont jamais été cablés, au premier plan, peut-être le redresseur ->
Ces recepteurs devaient être livrés non cablés pour mieux s'adapter aux possibilités d'alimentation présentes à bord.
| |
|
| Sujet : Radio ocean Nouveau | De stockfish Le 17-12-2022 à 12:21 sta |
|
Bonjour,
Rien trouvé sur ce ro11.
Je vais essayer d'identifier les circuits peut-être avec votre aide s'il y a des bonnes volontés. Merci d'avance.
Première chose, ce que je soupçonne être un redresseur en est-il un ?

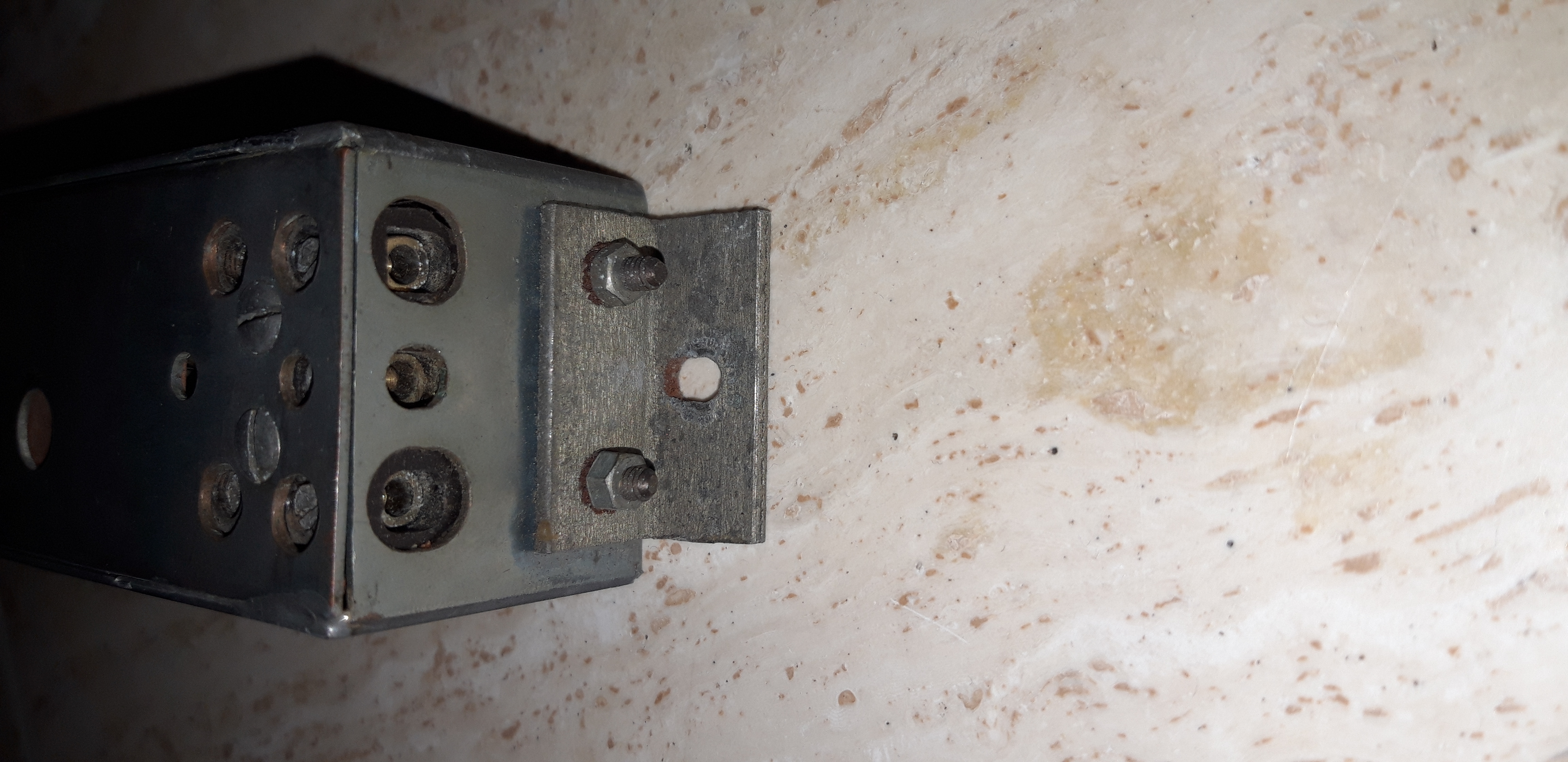

Voici les photos si quelqu'un reconnait ->
Il est à moitié cablé, 3 cables à droite vont vers le poste dans des parties difficilement accessibles. A gauche aucune connexion.
J'ai mis une tension alternative sur les connexions à gauche deux par deux environ un trentaine V crete-crete, à droite on recupère les même tensions sans redressement. Ca n'aide pas trop ...
| |
|
| Sujet : Radio ocean Nouveau | De f6cer Le 14-02-2023 à 18:32 sta |
|
Bonjour
Je dirais un filtre d’alimentation , mais serait - il indémontable ??????
|
|
| Sujet : Radio ocean Nouveau | De stockfish Le 21-02-2023 à 21:01 sta |
|
Bonjour,

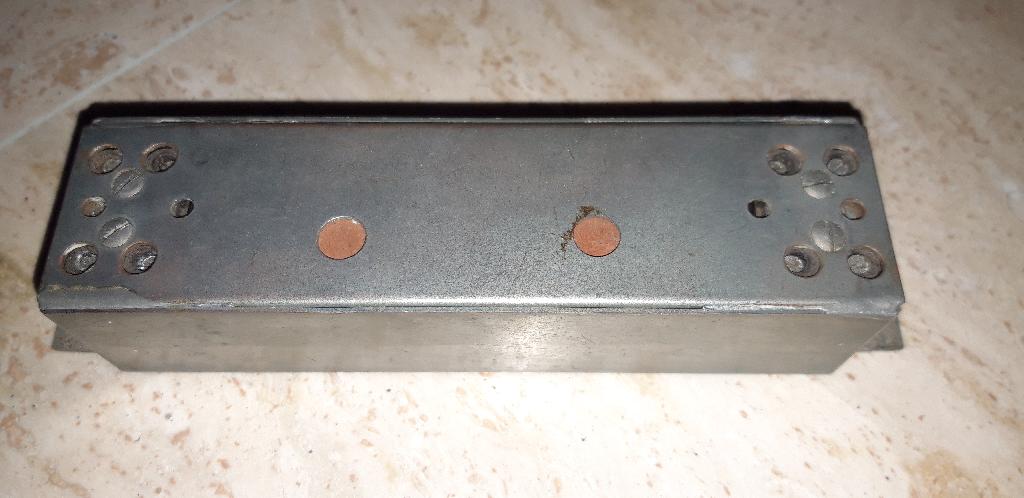

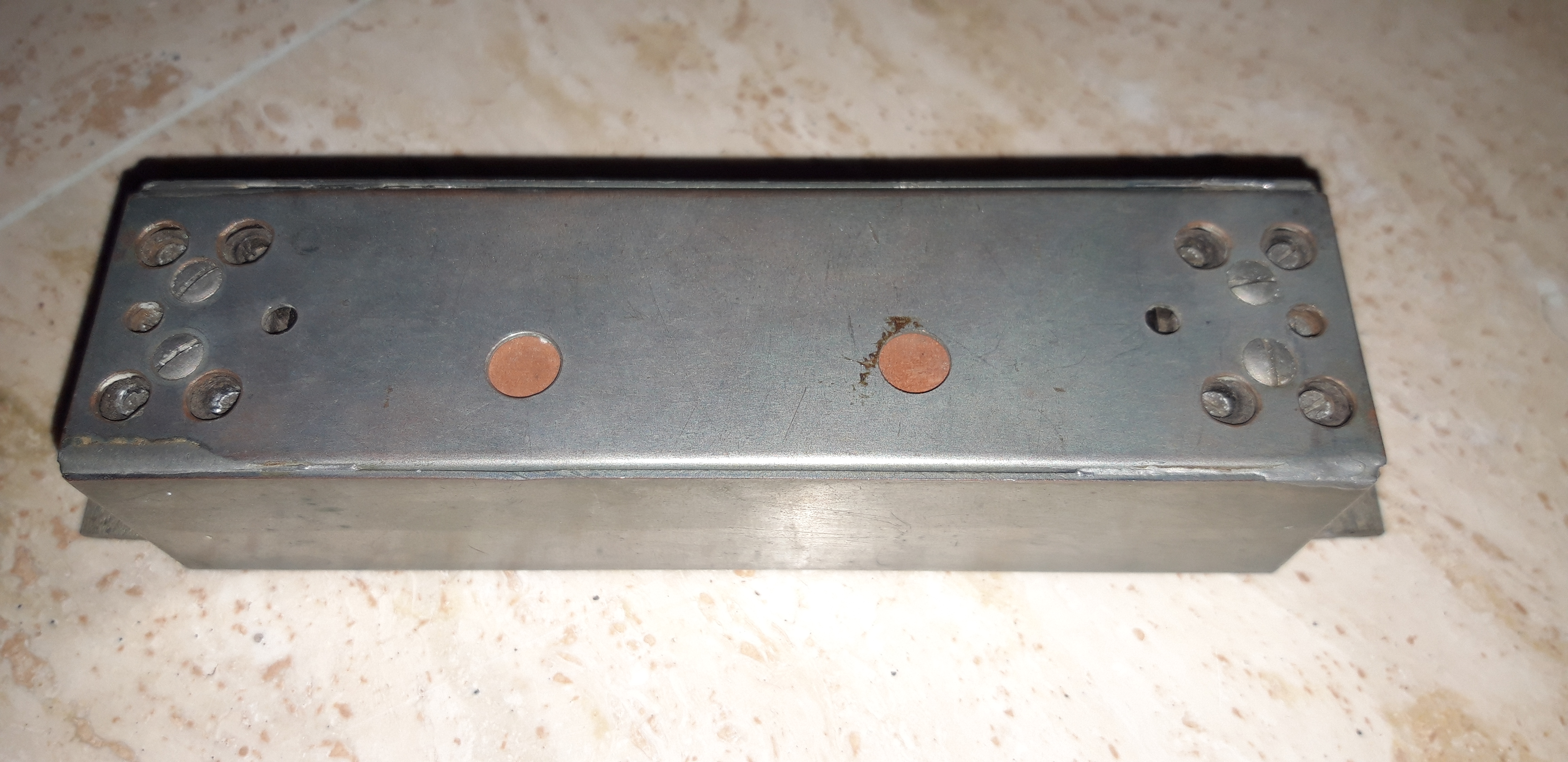

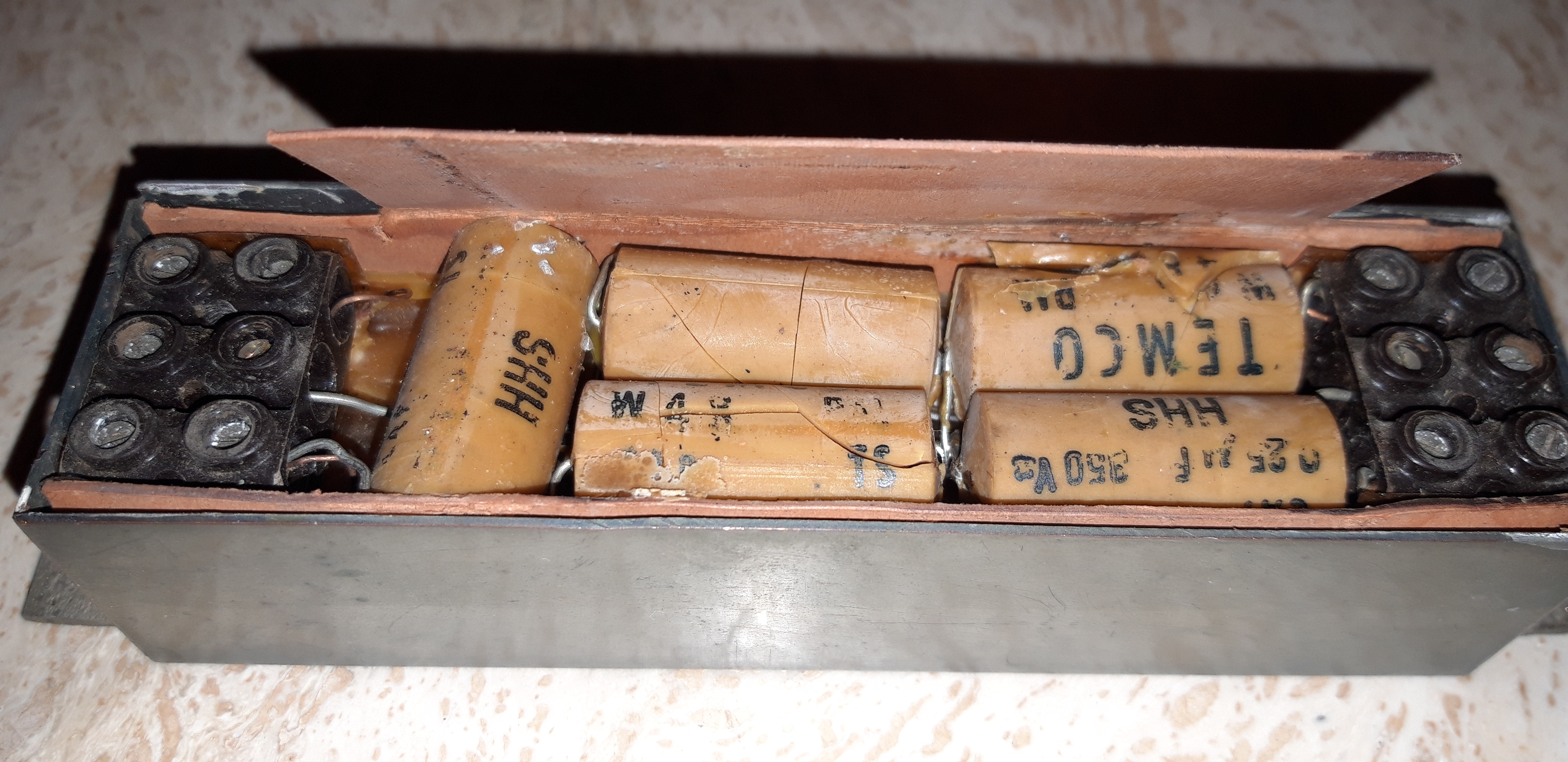

En effet, en forçant un peu les cordons de soudures fixant le capot ont sauté. Ca semble bien un filtre ->
5 condos de 0,25 uF. Merci @f6cer pour la suggestion.
Par contre, toujours aucune info technique sur ce poste.
| |
|
| Sujet : Radio ocean Nouveau | De stockfish Le 24-02-2023 à 00:05 sta |
|

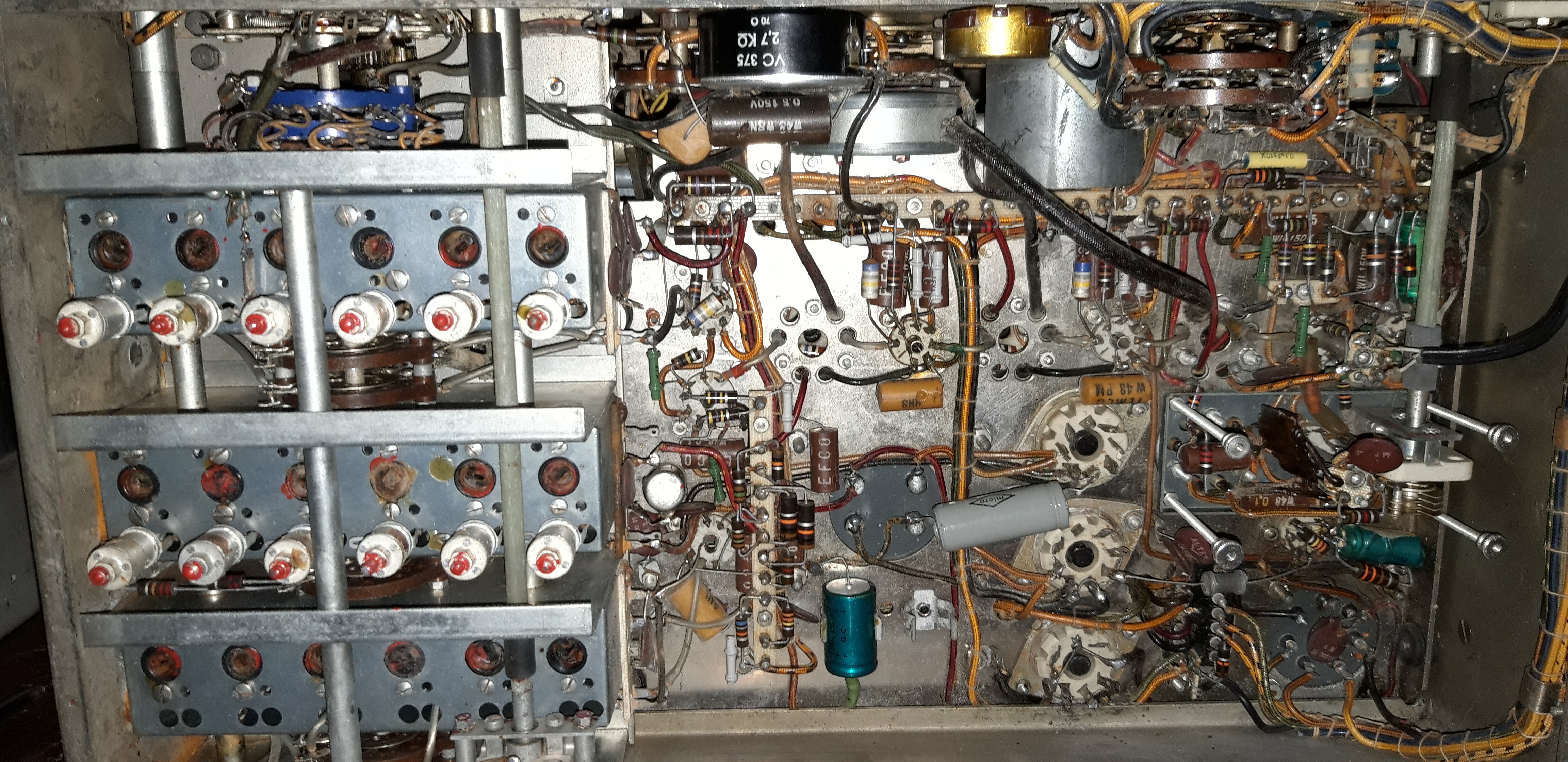

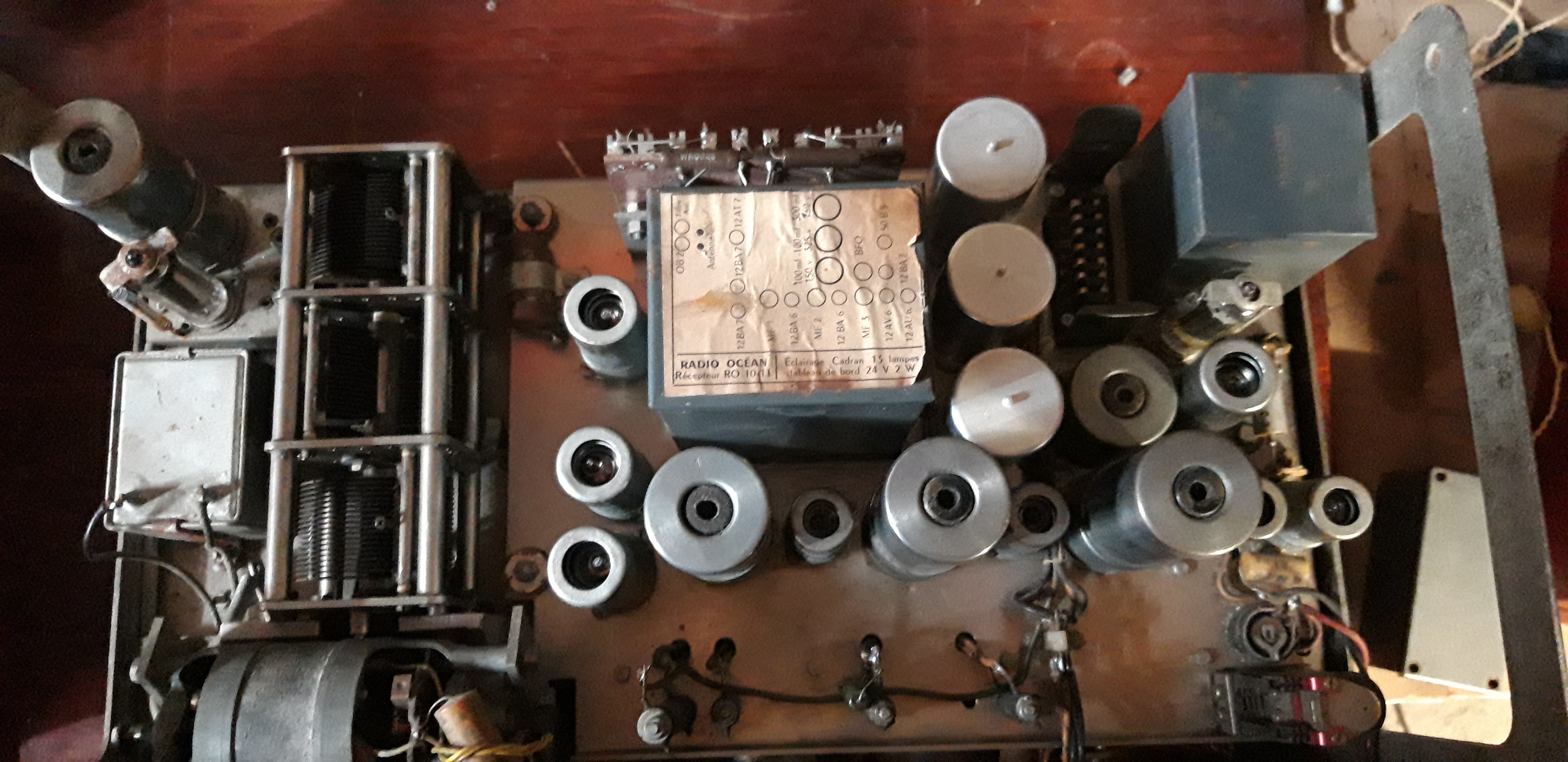

Le châssis avec la liste des lampes ->
Presence d'un moteur et d'un bfo.
Peut-être un om aurait un circuit approché avec cette configuration ?
| |
|
| Sujet : Radio ocean Nouveau | De f6cer Le 24-02-2023 à 10:39 sta |
|
La liste des lampes est illisible !
|
|
| Sujet : Radio ocean Nouveau | De stockfish Le 24-02-2023 à 10:46 sta |
|
Il faut cliquer à droite sur ''HD'' pour avoir la photo originale.
Merci pour votre interêt
|
|
| Sujet : Radio ocean Nouveau | De f6cer Le 25-02-2023 à 10:59 sta |
|
Une première piste , trouver les filaments, puis repérer la haute tension sur la G2 de la lampe de puissance , après yapluska ……. en croisant les doigts !
|
|
| Sujet : Radio ocean Nouveau | De stockfish Le 25-02-2023 à 12:37 sta |
|
Oui, j'ai commencé à relever la chaîne de filaments comme l'avait fait radiolo dans les premiers posts. Le problème avec ce type de cablage ce sont les torons de fils qui rendent difficile l'identification des liaisons à moins de les dissocier mais ce serait dommage. Pour les filaments c'est faisable en enlevant les lampes et en mesurant à l'ohmetre. Pour le reste c'est moins simple. Faut que je m'y remette ...
|
|
|
