Sujet : Telefunken Gavotte F Nouveau De PhilVer0  Le 11-05-2019 à 17:58 sta

    Bonjour, je recherche tous documents concernant un poste telefunken Gavotte F.
    EZ80 à la place du pont de diode. Variante version française peut-être.
    Merci d'avance pour votre aide


Sujet : Telefunken Gavotte F Nouveau De Radiolo  Le 11-05-2019 à 18:04 sta



Sujet : Telefunken Gavotte F Nouveau De PhilVer0  Le 11-05-2019 à 18:20 sta

    Merci Radiolo, Radiomuseum et doctsf ne possède pas ce shéma, le plus proche est le gavotte 55, mais les valeurs et tensions sont différentes. et il a un pont de diodes


Sujet : Telefunken Gavotte F Nouveau De Radiolo  Le 11-05-2019 à 20:53 sta

    radiomuseum precise que la lettre F ne fait pas parti du type de poste mais indique simplement une fabrication en France ou une fabrication pour l'exportation en france


Sujet : Telefunken Gavotte F Nouveau De PhilVer0  Le 12-05-2019 à 07:29 sta

    Oui, et ils précisent avoir besoin du schéma. Tout comme moi.


Sujet : Telefunken Gavotte F Nouveau De PhilVer0  Le 12-05-2019 à 07:53 sta

    Pourquoi mettre une capacité de 2nF entre le filament 4 et la plaque 7 sur la el84 ? Merci de vos lumières. C'est toujours pour le Gavotte


Sujet : Telefunken Gavotte F Nouveau De F6CER  Le 12-05-2019 à 12:09 sta

    La 4 est peut-être a la masse


Sujet : Telefunken Gavotte F Nouveau De PhilVer0  Le 12-05-2019 à 19:31 sta

    C'est tout à fait cela, il y a aussi d'autres possibilités de mise au chassis à côté.


Sujet : Telefunken Gavotte F Nouveau De HLJ  Le 12-05-2019 à 23:45 sta



Sujet : Telefunken Gavotte F Nouveau De F6CER  Le 13-05-2019 à 08:42 sta

    Bonjour
    C’est donc le classique condensateur entre plaque et masse ou parfois aux bornes du primaire du transfo de sortie pour compenser les variations d'impédance du haut-parleur et calmer les accrochages


Sujet : Telefunken Gavotte F Nouveau De PhilVer0  Le 13-05-2019 à 13:45 sta

    Le gavotte refonctionne après les contrôles transfo et changements de composants.
    Le son est de bonne qualité, mais est limité en puissance. A fond, le son reste très agréable et je n'ai aucune distorsion. Comment augmenter la puissance, un peu serait suffisant?
    Toujours pas de schéma pour ce poste.
    Philippe


Sujet : Telefunken Gavotte F Nouveau De Michel87  Le 13-05-2019 à 13:48 sta


    Bonjour,

    De quoi est constitué l'étage final?


Sujet : Telefunken Gavotte F Nouveau De F6CER  Le 13-05-2019 à 14:07 sta

    Bonjour
    Tout ça est bien subjectif , un minimum de mesures du courant et des tensions autour de la finale seraient un plus qui permettrait de lever le doute


Sujet : Telefunken Gavotte F Nouveau De Radiolo  Le 13-05-2019 à 14:51 sta

    dans tous les modeles de gavotte essayez de trouver celui dont le schema se rapproche le plus du votre
    ainsi nous pourrons vous aider utilement


Sujet : Telefunken Gavotte F Nouveau De amradio  Le 13-05-2019 à 15:23 sta

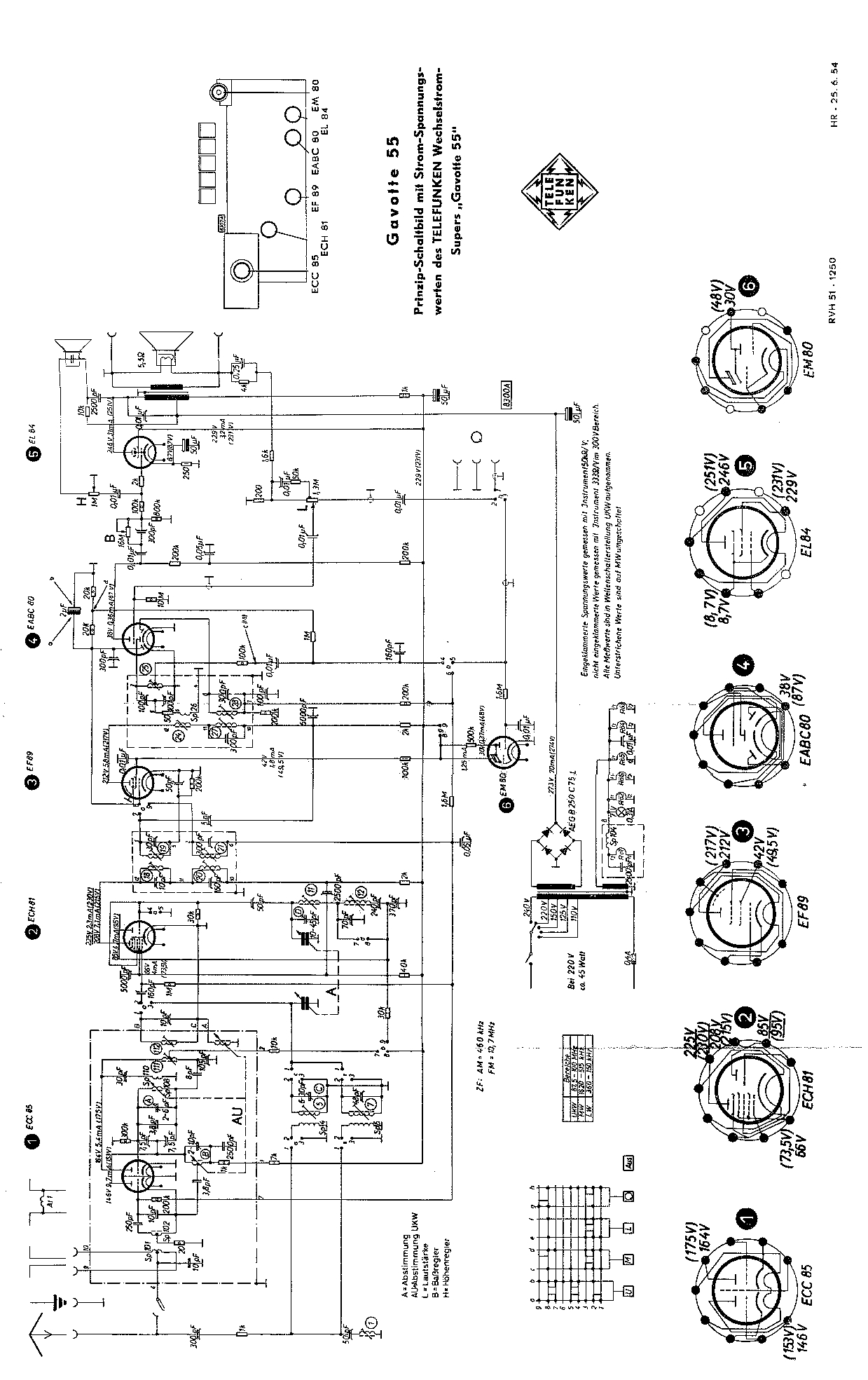

    Si on regarde le schéma du Gavotte 55, la cathode de l'EL84 a une résistance de 250 ohms doublée d'un condensateur chimique de 50 uF. Si ce condensateur est HS, cela diminue le gain. D'autre part, il faut vérifier la tension de cette cathode qui doit être à +8.5V par rapport à la masse. Enfin, la grille de cette EL84 doit être proche de 0V. Si elle est positive, le 0.01uF de liaison est à changer.
    C'est à peu près tout ce qui peut réduire la puissance de sortie si la haute tension est bien autour de 250V (l'oeil magique est bien lumineux?)


Sujet : Telefunken Gavotte F Nouveau De PhilVer0  Le 13-05-2019 à 19:26 sta

    Bonsoir,
    Tension grille 0.01v
    cathode 7v
    Anode 280v
    G2 203v
    La résistance est marquée 220 Ohms = 227 Ohms
    le condo 47µF mesuré 49µF et a été changé


Sujet : Telefunken Gavotte F Nouveau De Radiolo  Le 13-05-2019 à 19:47 sta

    30mA plaque plus ecran sur l'EL84 pour 53mA nominal
    mais la resistance de cathode est de 220 ohms au lieu de 135 pourquoi ?
    D'apres le schema du 55 il semble que le constructeur ait voulu sous utiliser le tube BF pour augmenter sa longevité en mettant une 250 ohms ?
    tous les schémas de gavotte ont cette particularite

    a mon avis il faut chercher le manque de puissance ailleurs


Sujet : Telefunken Gavotte F Nouveau De F6CER  Le 13-05-2019 à 20:58 sta

    Peut être n’ont ils pas voulu pousser les feux ! Ceci dit regardez les petits portatifs a lampe , avec 500 ou 600mW ils peuvent faire pas mal de raffut


Sujet : Telefunken Gavotte F Nouveau De Radiolo  Le 13-05-2019 à 21:17 sta

    il faudrait regarder le point de polar du tube preampli BF et detection
    et faire attention aux valeurs de pot de reglage, ils sont tous > 1 Mo si par hasard un remplacement par un pot de 500K …….

 Fichier
.PNG



Sujet : Telefunken Gavotte F Nouveau De pointcom  Le 13-05-2019 à 21:19 sta

    Je regarderais du coté de l'EABC80, elles ont une fâcheuse tendance aux mauvais contacts


Sujet : Telefunken Gavotte F Nouveau De amradio  Le 13-05-2019 à 23:17 sta

    Si les tensions sont OK au niveau de l'EABC et sans mauvais contact, reste à explorer le système de correction de tonalité et le HP des aigus (deux contre réactions : une pour l'aigu entre primaire du transfo sortie et grille EL844 et l'autre entre secondaire transfo de sortie et grille de l'EABC) - toutes les valeurs doivent y être vérifiées y compris les condensateurs.
    Eventuellement un test sans contre-réaction est simple à réaliser en supprimant les deux.


Sujet : Telefunken Gavotte F Nouveau De PhilVer0  Le 20-05-2019 à 19:55 sta

    Bonjour, j'ai repris mes investigations , et me suis aperçu d'avoir broché la capa sur la broche 8 au lieu de la 9 lors de son remplacement.
    Merci à tous pour votre temps et vos conseils
