| Sujet : faire plus petit? Nouveau | De patb Le 07-05-2019 à 18:14 sta |
|

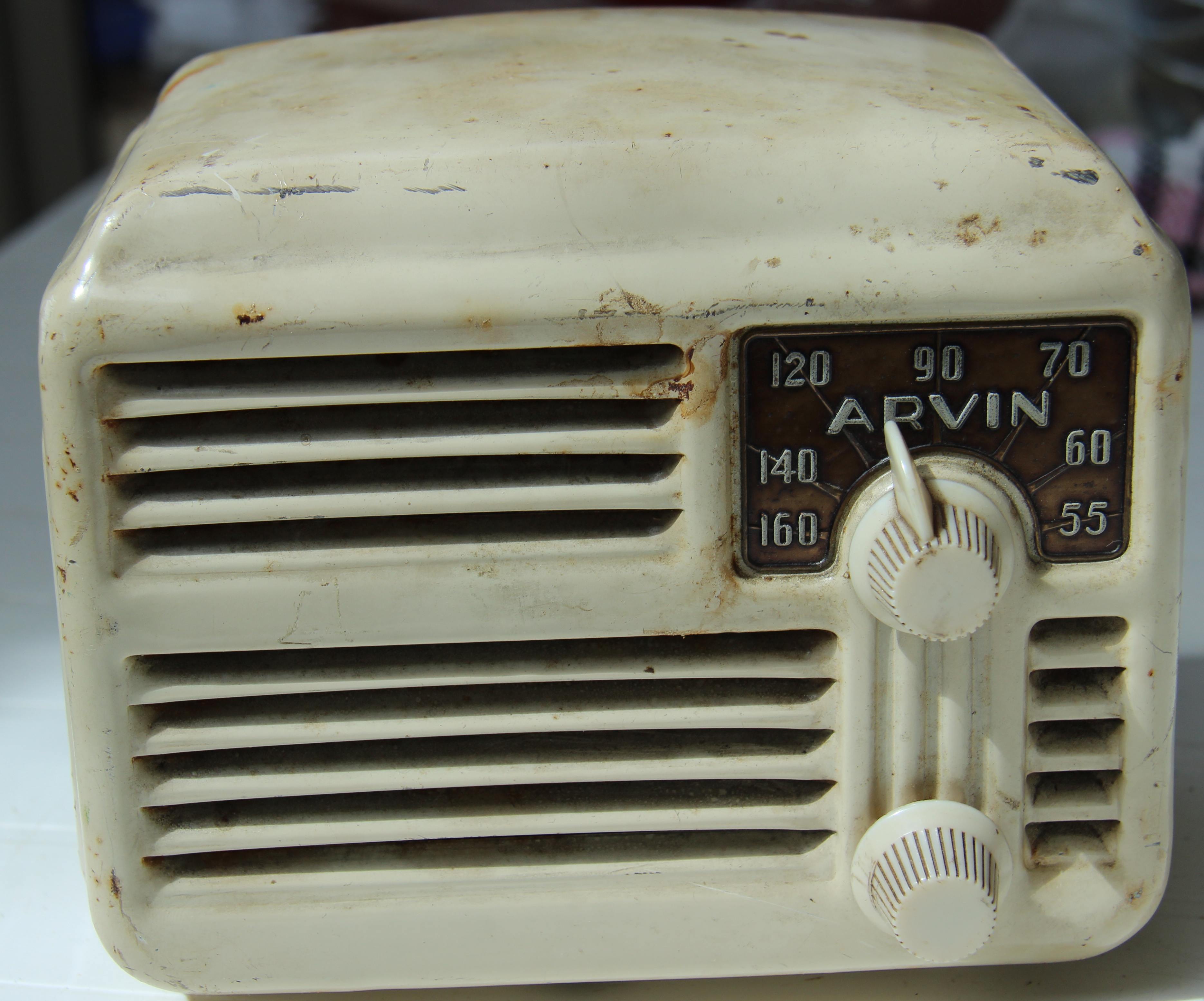

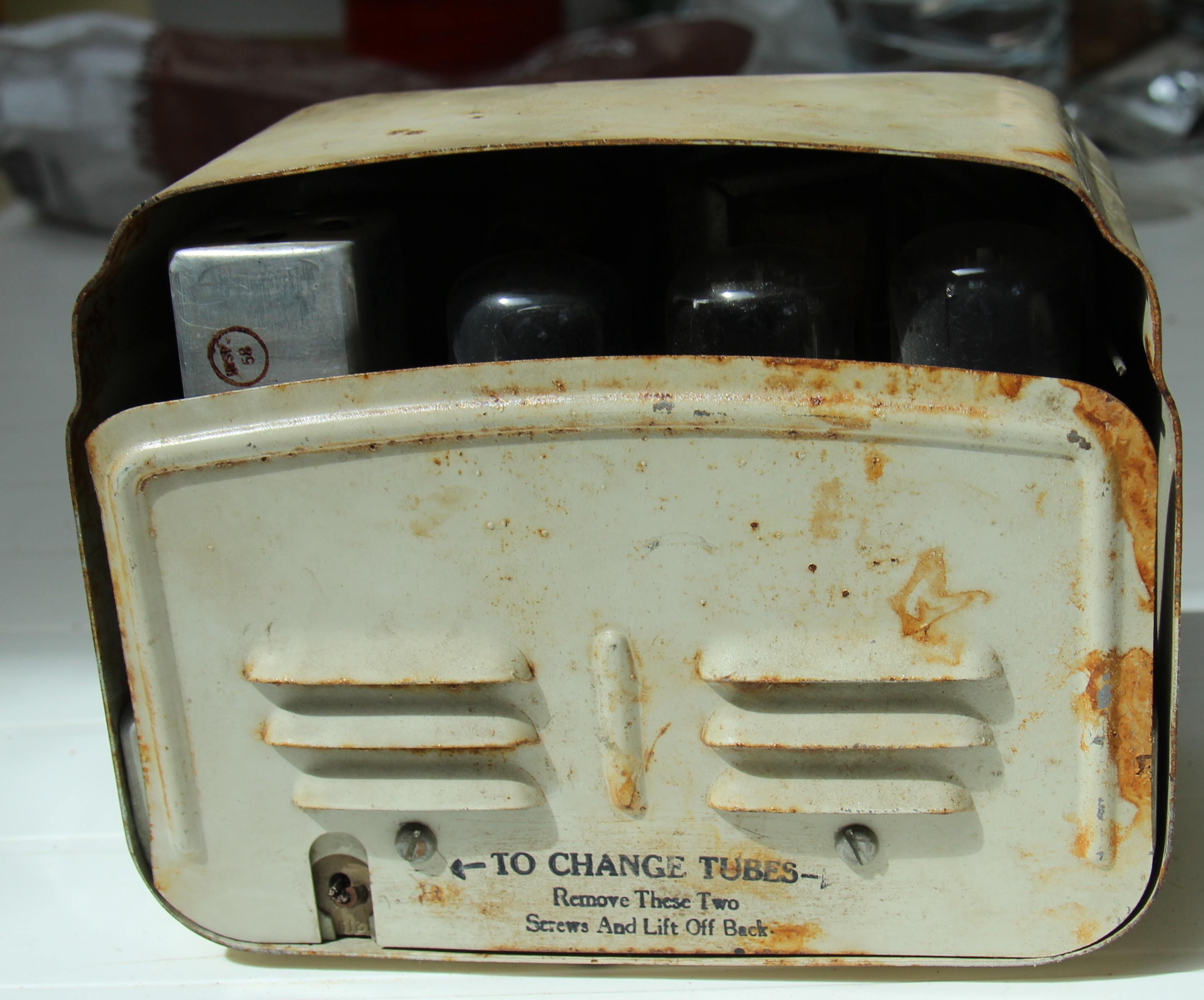

bonjour,
on petit petit petit nouveau!

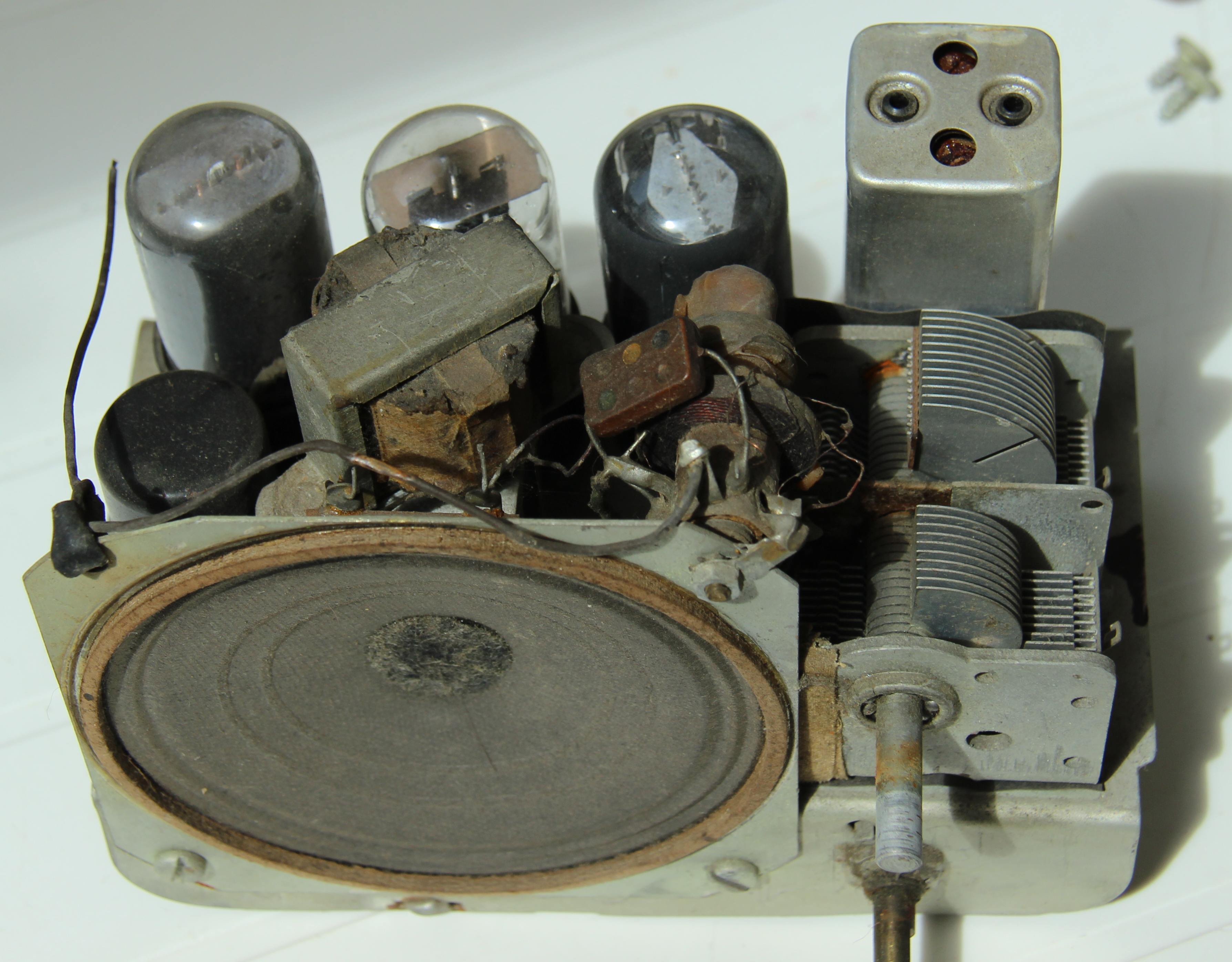

avec 4 lampes de cette taille, y a plus de place!
Patrick
| |
|
| Sujet : faire plus petit? Nouveau | De JMW62 Le 07-05-2019 à 18:29 sta |
|
Vraiment très compact, j'en ai déjà vu des compact, mais celui-ci l'est particulièrement, et tout-courant comme la plus part d'entre eux...
|
|
| Sujet : faire plus petit? Nouveau | De amradio Le 07-05-2019 à 18:56 sta |
|

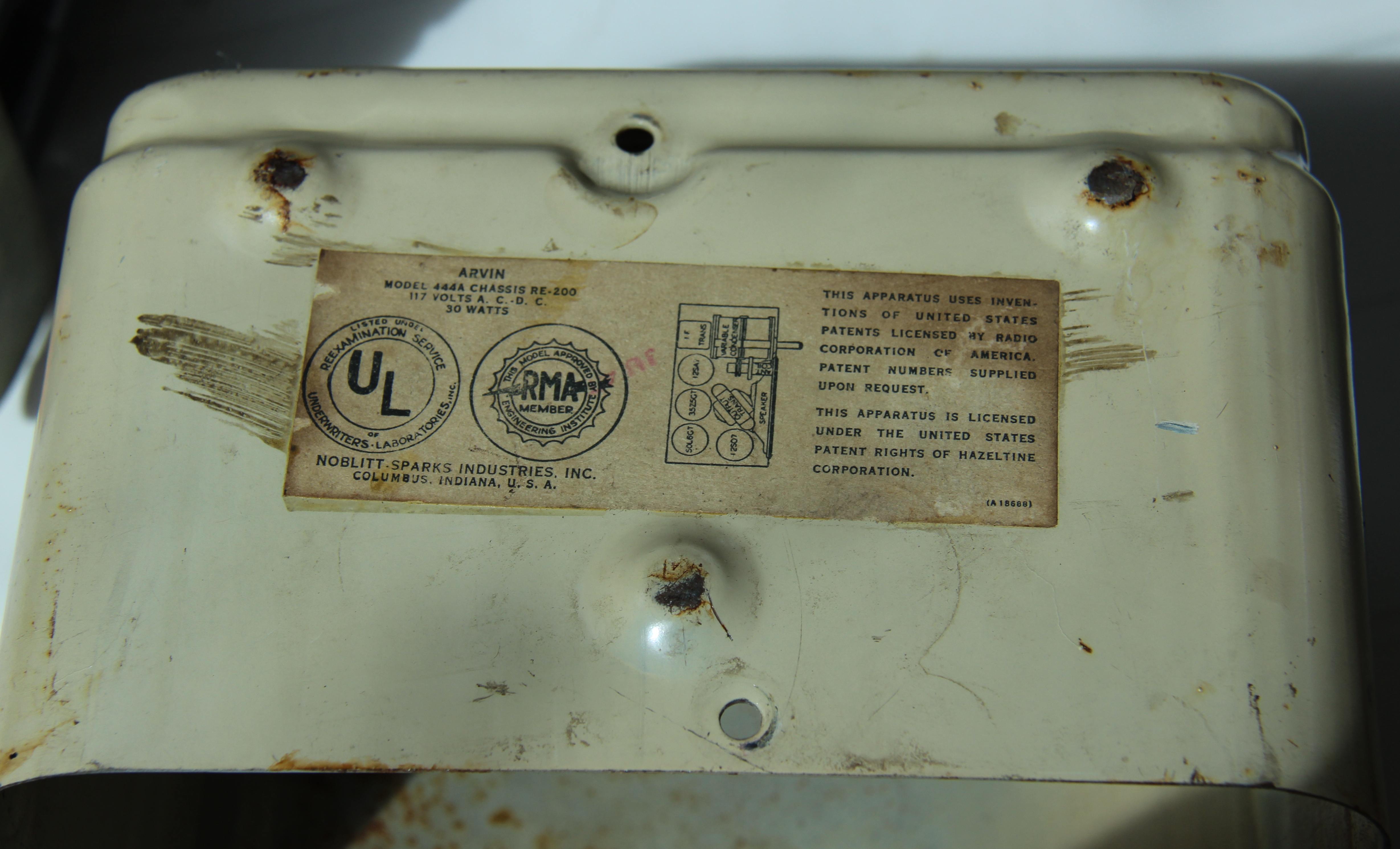

Bonjour, il est superbe et j'aime tout particulièrement les Arvin métal comme celui-ci, le 444. Ces TSF fonctionnent très bien. Il faut juste faire attention, comme ils sont tous courants et en métal, que le condensateurs entre masse et châssis soit de bonne qualité.

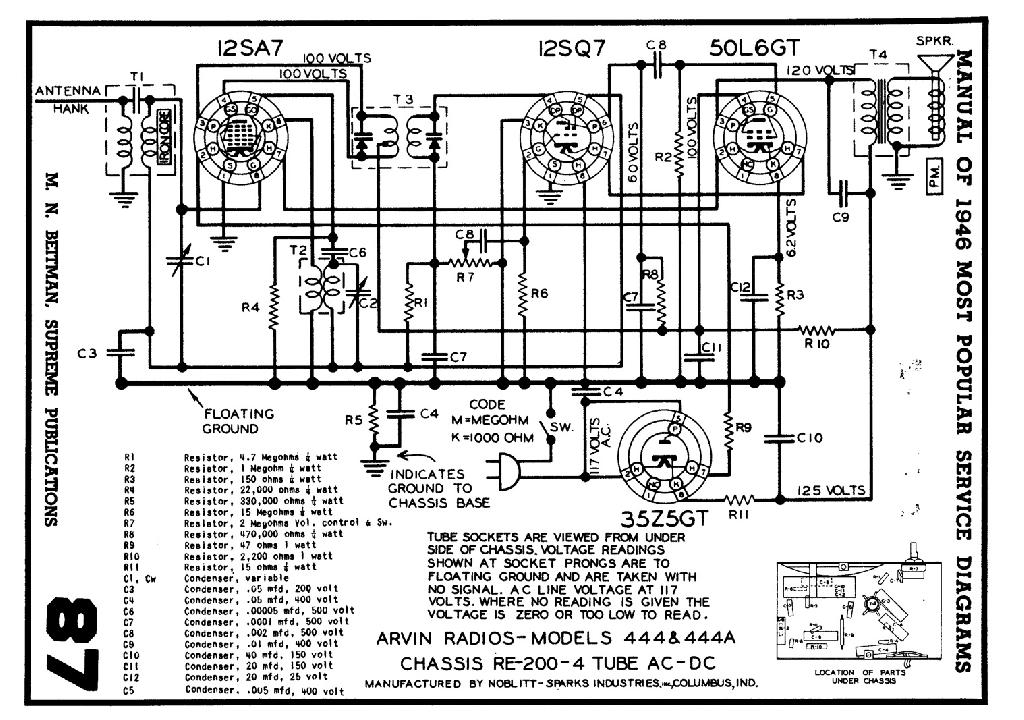

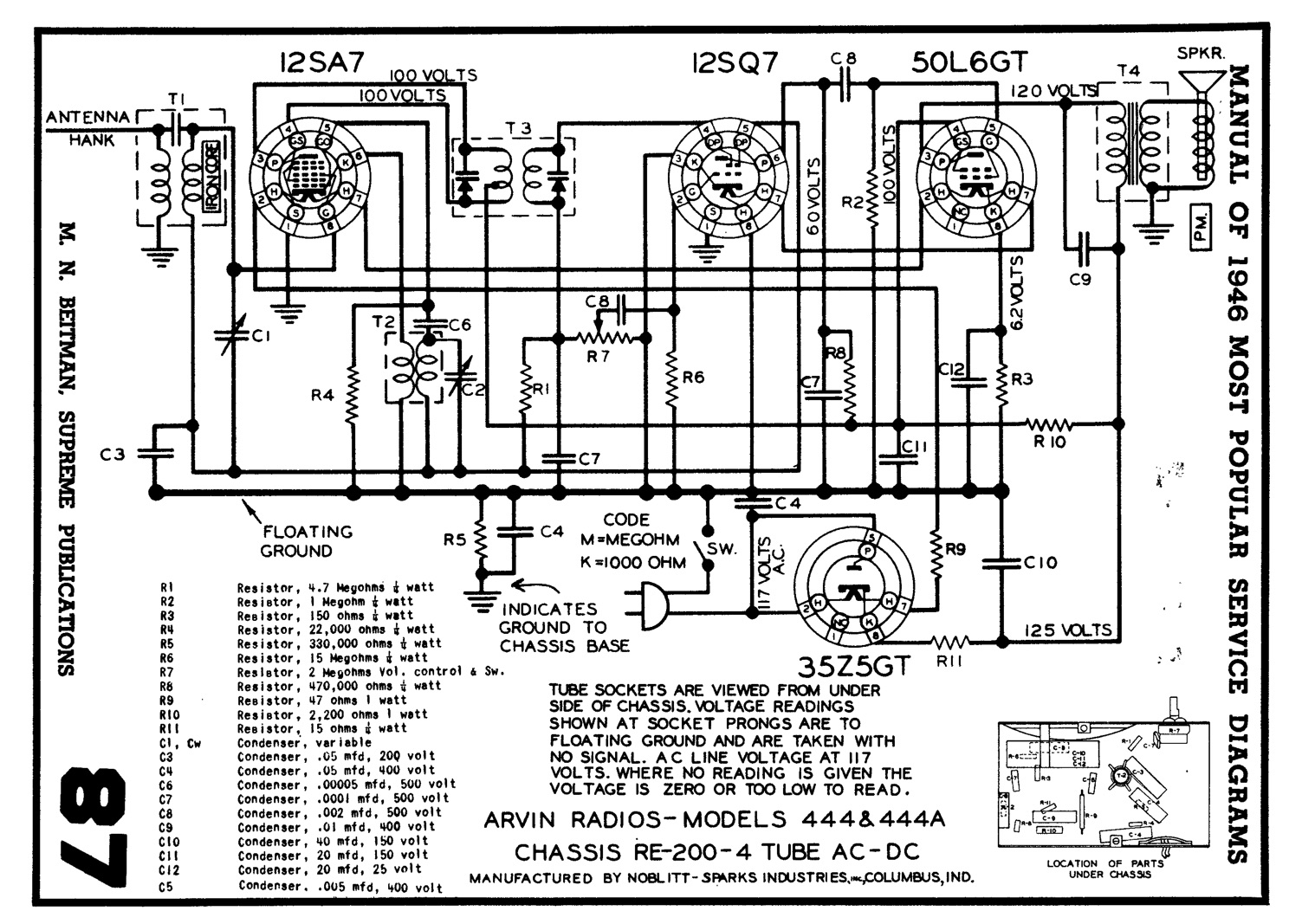

En complément, voici le schéma de Beitman's
| |
|
| Sujet : faire plus petit? Nouveau | De amradio Le 07-05-2019 à 19:32 sta |
|

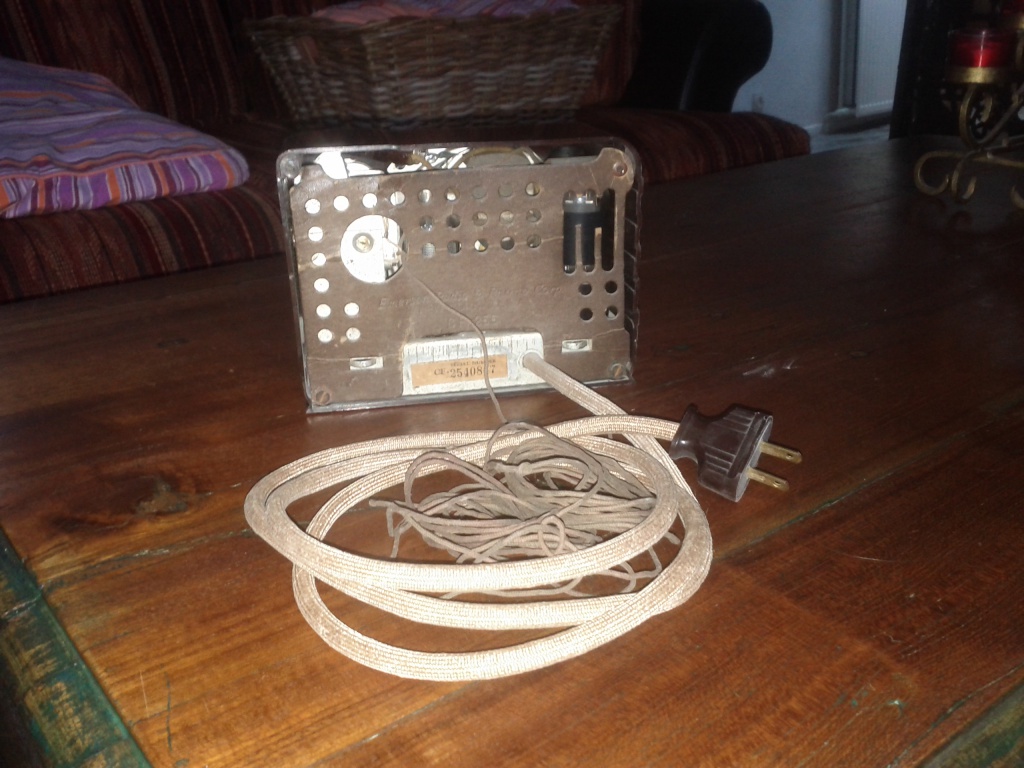

Encore plus petit !
Deux tubes seulement et année 1939 pourtant.
Cahier des charges : réaliser la plus petite radio grand public existante.

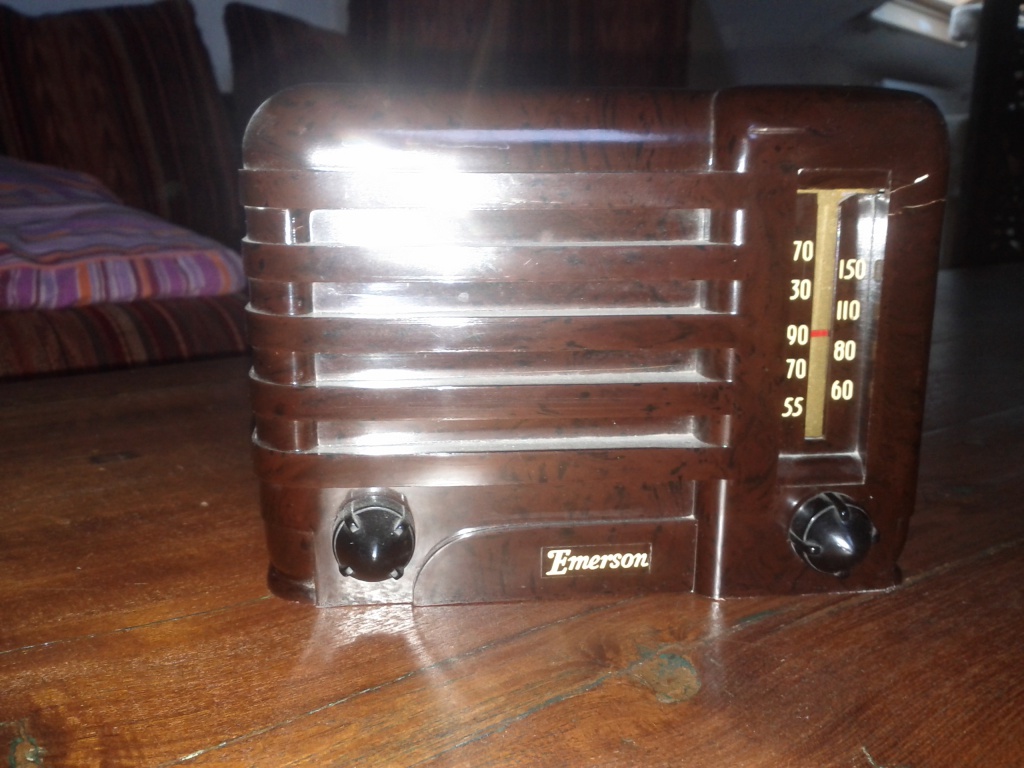

Emerson CF-255. Elle fait partie de mes préférées.
Les dimensions : largeur 16 cm, hauteur 12 cm et profondeur 9 cm.

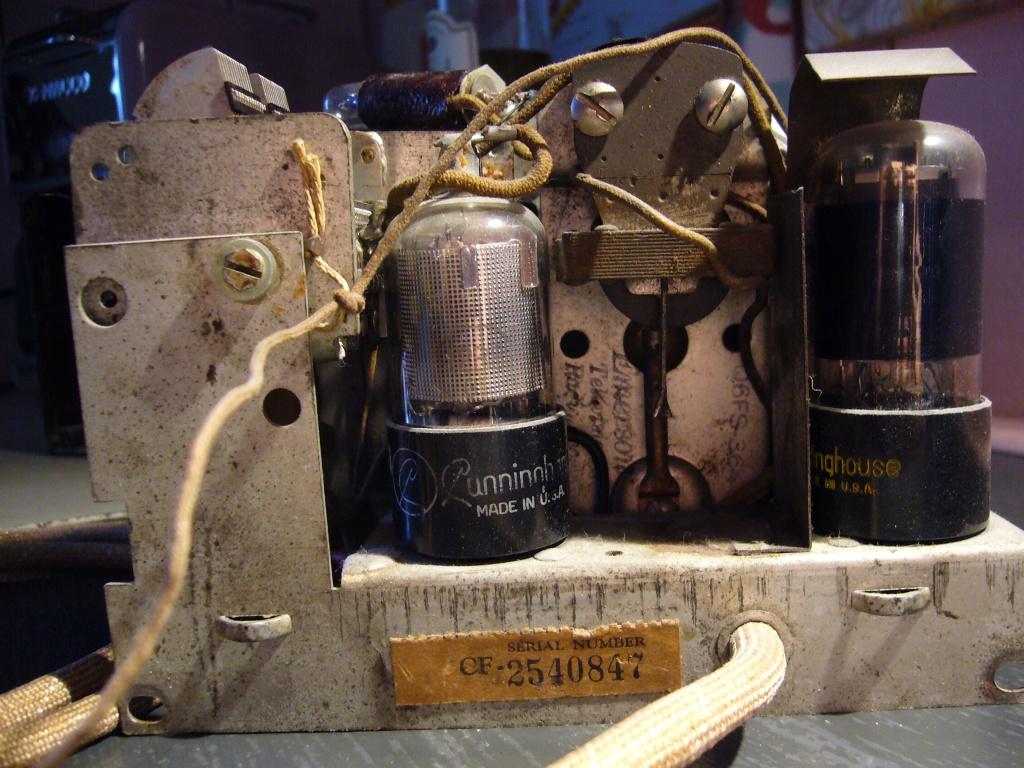

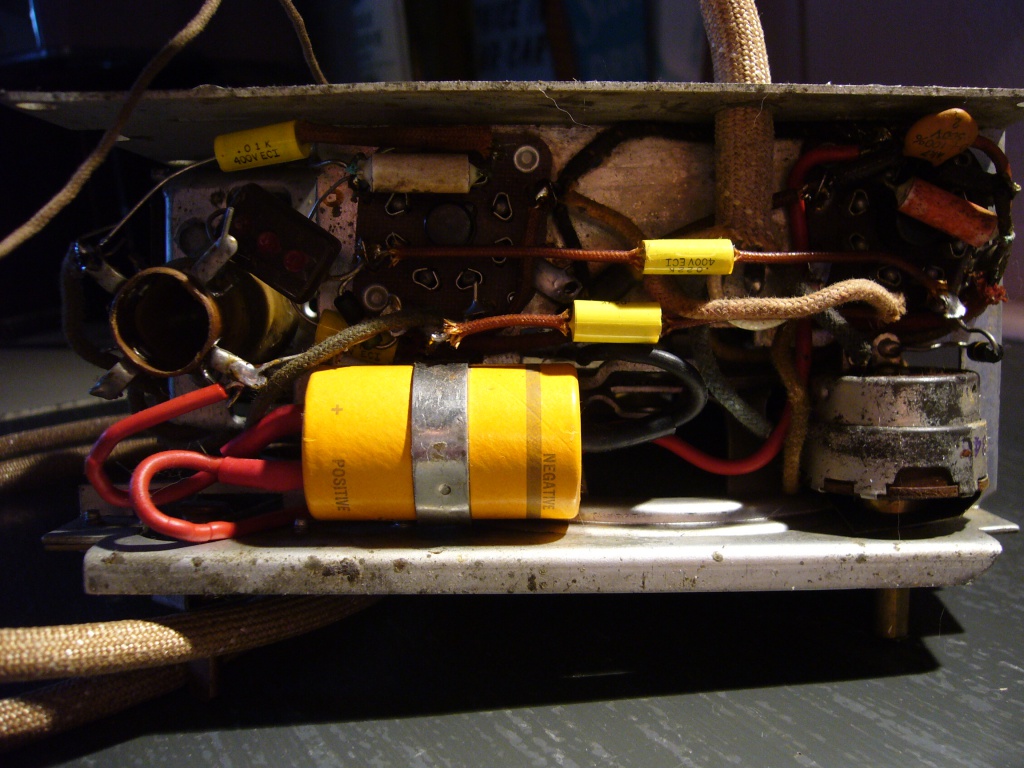

Donc 2 tubes seulement : une pentode triode (12B8GT) pour l'amplification HF et la détection par contre-réaction et une pentode diode (32L7GT) pour redresser la haute tension et l'ampli de puissance.
| |
|
| Sujet : faire plus petit? Nouveau | De F6CER Le 08-05-2019 à 11:20 sta |
|
Bonjour
Detection par contre-réaction ? On peut supposer que vous vouliez dire détectrice a réaction
|
|
| Sujet : faire plus petit? Nouveau | De amradio Le 08-05-2019 à 11:50 sta |
|
Bonjour, oui, désolé mais je n'ai pas toujours les mots pour le dire... (ah l'Amour...  ) C'est bien un principe de détectrice à réaction. Même mon correcteur orthographique ne connait pas le mot détectrice et le souligne rageusement !
Merci de me corriger j'en ai besoin.
|
|
| Sujet : faire plus petit? Nouveau | De amradio Le 08-05-2019 à 11:51 sta |
|
Pour en revenir à cet Arvin 444, d'où vient-il ? C'est un appareil rare de ce côté de l'océan. Vous allez le restaurer ?
|
|
| Sujet : faire plus petit? Nouveau | De patb Le 08-05-2019 à 16:21 sta |
|
bonjour,
merci pour le schema!
je l'ai achete a un gas du coin en meme temps que des appareils de mesure, une sonorette (sans boutons, helas) et un bloc atlas sans la vitre.
c'est un ancien militaire peut etre l'a t il ramene d'une mission!
pour l'instant il va rester dans son jus, juste peut etre un peu de cosmetique!
Patrick
|
|
| Sujet : faire plus petit? Nouveau | De amradio Le 08-05-2019 à 16:36 sta |
|
C'était un joli lot ! Bravo. Le bloc Atlas est de très bonne qualité. Un ensemble HF, changeuse, FI et détection. Sortie directement en BF pour attaquer un ampli.
Il peut soit servir de tuner soit entrer dans la composition d'un récepteur haut de Gamme. J'en ai eu un mais je l'ai cédé lors d'un déménagement. Il manquait hélas les renvois d'angle pour sortir les axes vers l'avant.
La vitre doit être difficile à trouver mais elle pourrait être refaite à partir d'une photo...
|
|
| Sujet : faire plus petit? Nouveau | De crilemans Le 08-05-2019 à 18:45 sta |
|
Bonjour Patrick (patb).
Concernant le bloc Atlas, sans glace, j'en ai déposé un il y a quelques années
à F1GOC (michel).
Prends contact avec cette personne, il pourra peut-être te faire une photo ( si il
a encore l'appareil).
Tu trouveras son adresse mail en faisant une recherche avec ''F1GOC'' dans la
première des zones du chapitre ''RECHERCHES''.
Son dernier post sur ce forum date du 17/2/19 titre ''Appel aux dons''.
Je passerai vraisemblablement te voir vers la semaine 25. On en reparlera
le moment venu.
Amitiés.
crilemans.
|
|
| Sujet : faire plus petit? Nouveau | De amradio Le 09-05-2019 à 14:01 sta |
|
Je dois avoir quelque part la documentation du bloc Atlas et/ou un article d'un test réalisé par un magazine. Je vais regarder si je retrouve...
A l'époque j'avais suivi un conseil et réalisé une alimentation régulée aussi bien pour la HT que pour les filaments.
|
|
| Sujet : faire plus petit? Nouveau | De Michel (F1GOC) Le 09-05-2019 à 20:42 sta |
|
Je suis toujours là, j'ai toujours le bloc Atlas, j'ai aussi de la doc trouvée sur le net, et je peux faire une photo de bonne qualité de la vitre (j'ai l'appareil qui va bien) ! Mais il faut d'abord la démonter pour la mettre sur un fond blanc.
Si ça n'est pas urgent ...
Michel (F1GOC)
|
|
| Sujet : faire plus petit? Nouveau | De F6CER Le 10-05-2019 à 08:40 sta |
|
Bonjour les jeunes
Le bloc Atlas est décrit dans la partie archives de ce site , cherchez « Orega »
|
|
| Sujet : faire plus petit? Nouveau | De patb Le 10-05-2019 à 09:17 sta |
|
bonjour,
oui j'ai recupere la doc merci
en recherchant dans ma memoire, je pense que j'ai un autre Atlas, acquis il y a des lustres, qui doit avoir son cadran. recherches a faire dans le brol!
Patrick
|
|
| Sujet : faire plus petit? Nouveau | De Bombarde Le 11-05-2019 à 18:54 sta |
|
Bonjour à tous,
J'en ai un à peu près identique, mais en bien mauvais état....Peut être un jour ......Il y a peut être 2 gammes d'onde.
Bombarde
|
|
| Sujet : faire plus petit? Nouveau | De HLJ Le 12-05-2019 à 12:36 sta |
|
Bonjour,

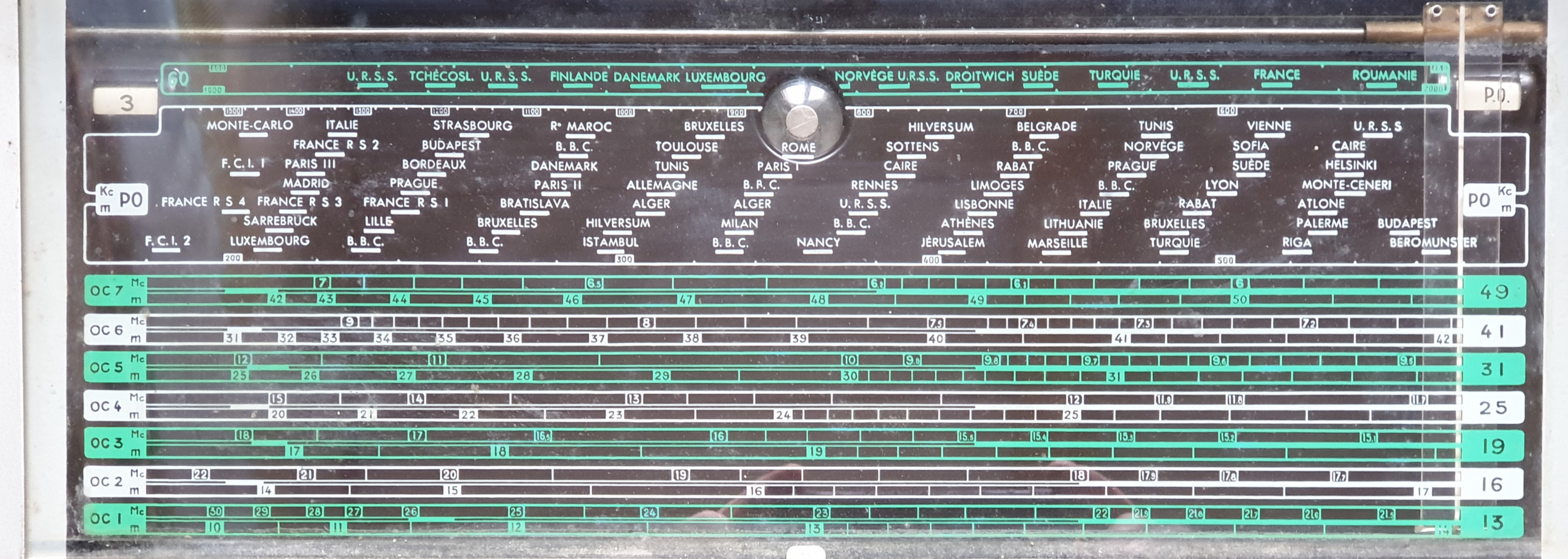

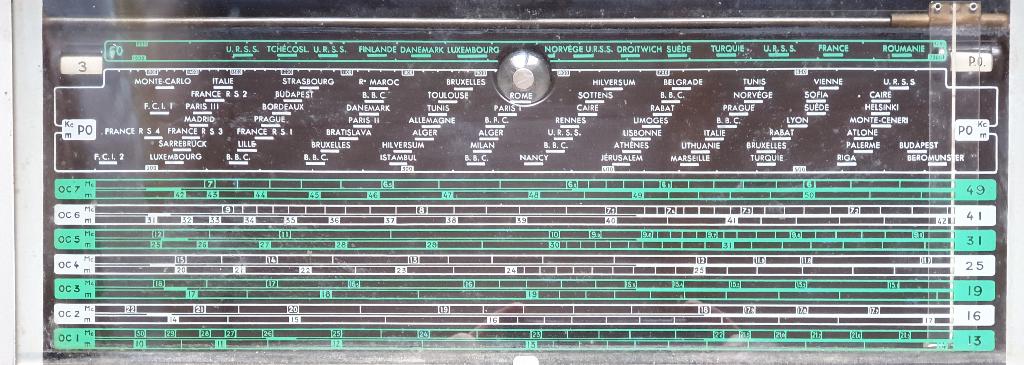

Voici une photo de la glace de cadran du bloc Atlas sans démontage, si cela peut vous convenir.
Meilleures salutations.
HLJ
| |
|
|
