| Sujet : Camping car Nouveau | De F1SPI Le 25-02-2019 à 20:59 sta |
|
Bonsoir
un peu hors sujet veuillez m'en excuser

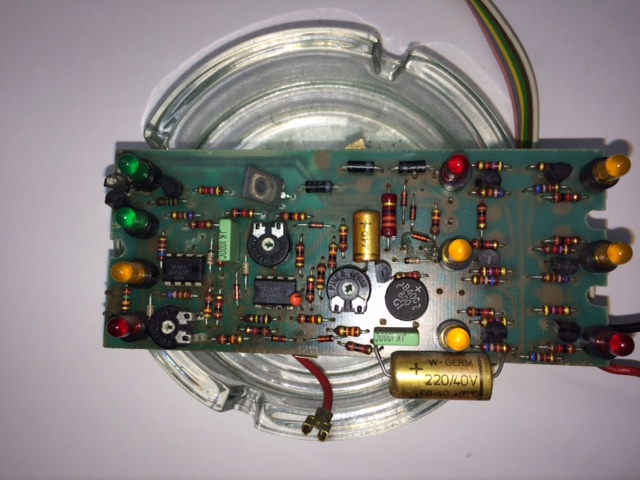

pour dépanner la centrale électrique du camping car de fifils, je cherche, soit le schéma de la carte
électronique faisant fonction de niveau de charge batterie et niveaux de l'eau propre et de l'eau usée.
photo jointe, soit l'ensemble complet (surtout la carte)

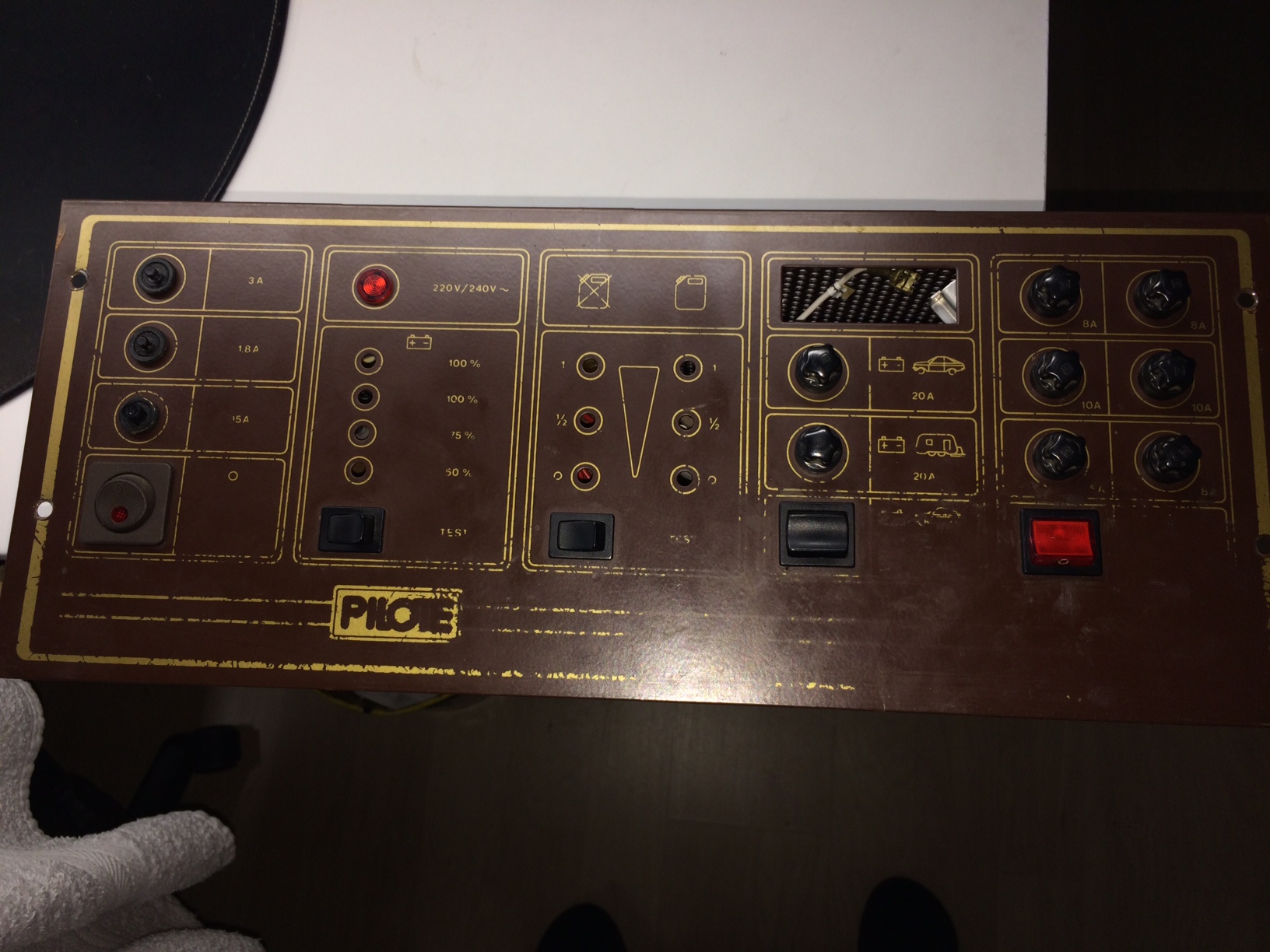

cette carte équipe une armoire CRAMER de 1985 équipant un camping car R620
en vous en remerciant par avance.
| |
|
| Sujet : Camping car Nouveau | De dede2000 Le 25-02-2019 à 21:47 sta |
|
Bonsoir
Vu la complexité de la carte je pense qu'avec un contrôleur universel on doit trouver l’élément défectueux!
Quel est le problème exactement de votre appareil?
|
|
| Sujet : Camping car Nouveau | De F6CRV Le 26-02-2019 à 10:57 sta |
|
bonjour
à mon avis impossible de trouver la panne en (statique ) et galère pour trouver le schéma -
jean-claude -
|
|
| Sujet : Camping car Nouveau | De Michel87 Le 26-02-2019 à 11:11 sta |
|
Bonjour,
Effectivement, la probabilité de trouver un schéma est nulle.
En revanche, il devrait être possible de faire un contrôle statique ( peut être un transistor en court circuit ) et composants passifs.
Sinon, peu d'espoir
|
|
| Sujet : Camping car Nouveau | De F6CRV Le 26-02-2019 à 11:32 sta |
|
bonjour
oui mais il y a des circuits intégrés ;;et pour les contrôler !!!!!!!!!!!!!
bon courage pour trouver la panne
jean-claude
|
|
| Sujet : Camping car Nouveau | De Michel87 Le 26-02-2019 à 11:43 sta |
|
Bonjour,
Si un boitier neuf coute plusieurs centaines d'euros ( ? ), il peut être envisageable d'investir dans deux CI.
Perdu pour perdu...
|
|
| Sujet : Camping car Nouveau | De Pascal Le 26-02-2019 à 12:35 sta |
|
Bonjours. Cette carte supportant 2 circuit intégrés, un pont redresseur et une palanquée de transistor de commande des Led ne doit pas être trop complexe a réparer. Ce n'est même pas un circuit double face. Il faut sortir la tresse à dessouder. La platine semble avoir déjà été bricolée.
|
|
| Sujet : Camping car Nouveau | De F1SPI Le 26-02-2019 à 12:40 sta |
|
Bonjour
tout d'abord merci pour vos réponses et encouragements.
La cause n'est pas désespérée, la carte est divisée en 2 parties :
la première est une triple sonde de niveaux assez simpliste dans le fonctionnement
la deuxième est un contrôle de charge de la batterie (les O.P)
j'ai besoin du schéma pour le réglage des 2 potards et pouvoir vérifier
le fonctionnement.
la vérification des composants a déjà été effectuée, j'ai trouvé le BD135 hs, je dois
pouvoir le remplacer par un BD235 ou tout autres NPN.
je posais la question car je présume que certains d'entre vous possèdent un C.P, donc
je me suis dit : why not ?
|
|
| Sujet : Camping car Nouveau | De Pascal Le 26-02-2019 à 13:59 sta |
|
Copie: la deuxième est un contrôle de charge de la batterie (les O.P)
Les O.P ????
un C.P ????
|
|
| Sujet : Camping car Nouveau | De Radiolo Le 26-02-2019 à 14:10 sta |
|
peut on avoir le marquage des circuite integres ?
il n'est pas lisible sur la photo
quelle parie est en panne:
la mesure de niveau eau
la gestion des batteries
la mesure de tension de la batterie caravane ?
|
|
| Sujet : Camping car Nouveau | De Pascal Le 26-02-2019 à 14:22 sta |
|
F1SPI a noté que le totor BD135 était hs.
|
|
| Sujet : Camping car Nouveau | De F1SPI Le 26-02-2019 à 16:36 sta |
|
Re
SFC 2458 / MC1458, du classique.
Et oui, on m'a dit qu'il fallait que je vérifie les composants, c'est comme cela que
j'ai trouvé que le totor était mort, je ne me serai jamais douté qu'il fallait que je ''controlasse''
les composants, 40 ans d'électronique pro, militaire, etc, je ne m'en doutais pas .
je cherche le schéma pour des raison pratique, je ne fais qu'une maintenance.
merci encore pour votre intéressement.
|
|
| Sujet : Camping car Nouveau | De julienbeta Le 26-02-2019 à 16:58 sta |
|
|
|
| Sujet : Camping car Nouveau | De F1SPI Le 26-02-2019 à 19:28 sta |
|
Re
gros merci, je fouille......HI
|
|
| Sujet : Camping car Nouveau | De Seb60 Le 18-07-2020 à 01:22 sta |
|
Bonjour, avez vous trouvé des infos sur le réglage des potentiomètres.
|
|
| Sujet : Camping car Nouveau | De Allo Guy Le 18-07-2020 à 10:59 sta |
|
C'est quoi la panne?
Vu qu'il y a des fonctions simples qui sont indépendantes, relever le schéma ne doit pas être mission impossible. Cela prends sans doute un peu plus de temps que de trouver le schéma tout fait.
A priori, des comparateurs à seuils pour la tension batterie et un potard de réglage.
L'histoire dit peut être ce qui s'est passé et qui aurait entrainé la mort du BD135 mort naturelle ou suicide assisté par fausse manœuvre.
Les fusibles ont les bonnes valeurs?
|
|
| Sujet : Camping car Nouveau | De F6FLC Le 18-07-2020 à 13:47 sta |
|
Bonjour,
vu que la marque c'est ''CRAMER'', c'est normal que ça crame
Michel...
|
|
| Sujet : Camping car Nouveau | De Allo Guy Le 18-07-2020 à 15:30 sta |
|
|
|
| Sujet : Camping car Nouveau | De XYZ du 56 Le 27-07-2020 à 17:37 sta |
|
On dit, souvent, qu'il n'y a pas de fumée sans feu.
Mais, sur ces cartes là, ça crame sans fumée!
|
|
| Sujet : Camping car Nouveau | De guyguy Le 27-07-2020 à 21:49 sta |
|
Volts/Amp pas chère sur E/B :8E +/- :?.
|
|
| Sujet : Camping car Nouveau | De F6CER Le 28-07-2020 à 13:20 sta |
|
guyguy a avalé de travers
|
|
|
