| Sujet : Identification lampe Nouveau | De Sasfépu Le 22-11-2018 à 14:29 sta |
|
Bonjour,
Je viens tout juste de rejoindre ce forum et suis presque un néophyte en matière de tsf, même si j'ai déjà eu plusieurs modèles entre les mains, et même d'authentiques postes à galène du début du 20ème.
Je sollicite aujourd'hui votre aide après la découverte récente d'un vénérable poste dit ''Batterie'', en très bon état. Il s'agirait d'un montage ''à réaction'' selon l'avis d'un collectionneur déjà contacté. Cet appareil possédait seulement 2 lampes à l'origine, une Philips A416 et une autre disparue dont il ne subsiste que le socket de branchement.

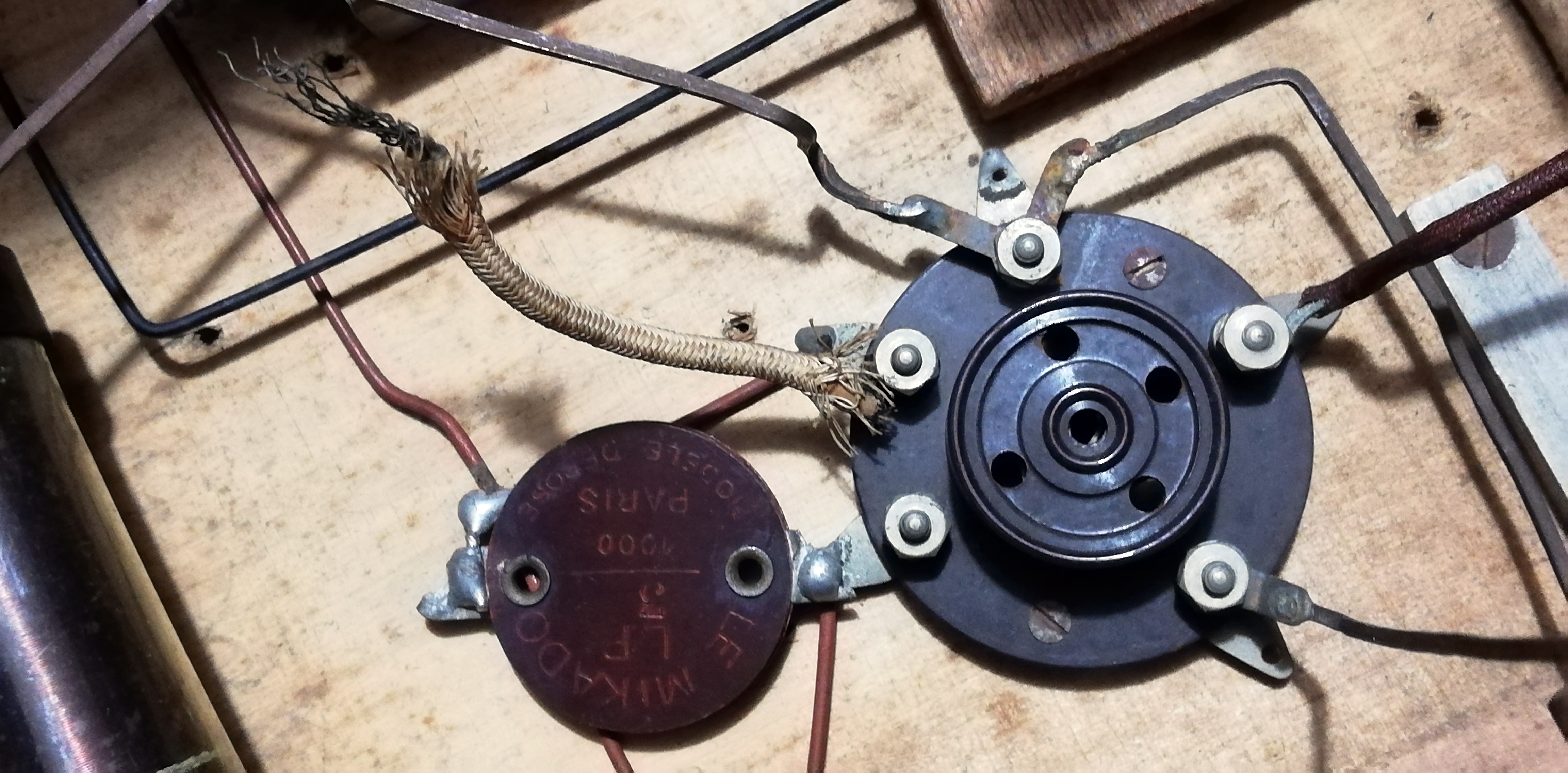

Ce socket possède 4 broche femelle + un cinquième connecteur auquel est fixé un bout de fil volant de quelques cm. (voir photo)
L'un d'entre-vous saurait-il me dire quel type de lampe prenait place dans ce montage, et à quoi servait ce bout de fil ?
Merci d'avance.
Jean-Michel
| |
|
| Sujet : Identification lampe Nouveau | De Dominique Le 22-11-2018 à 15:34 sta |
|
Bonjour,
certaines lampes pour postes batterie avait une électrode sur le côté. ( Vis + écrou ) afin de serrer le fil connecté.
Je ne suis pas trop calé sur ce type de postes, mais je suis certains que d'autres techniciens de ce forum pourront vous citer les références de tubes.
Dominique
|
|
| Sujet : Identification lampe Nouveau | De F6CRV Le 22-11-2018 à 15:43 sta |
|
bonjour
peut-être une a441n (ou autre )
jean-claude -
|
|
| Sujet : Identification lampe Nouveau | De jcj Le 22-11-2018 à 16:21 sta |
|
Bonjour,
Plutôt une B443.
Une vue plus large du câblage donnerait plus de certitude.
Cordialement : jcj
|
|
| Sujet : Identification lampe Nouveau | De Sasfépu Le 22-11-2018 à 16:49 sta |
|
Re-bonjour,
Merci pour vos réponses multiples.

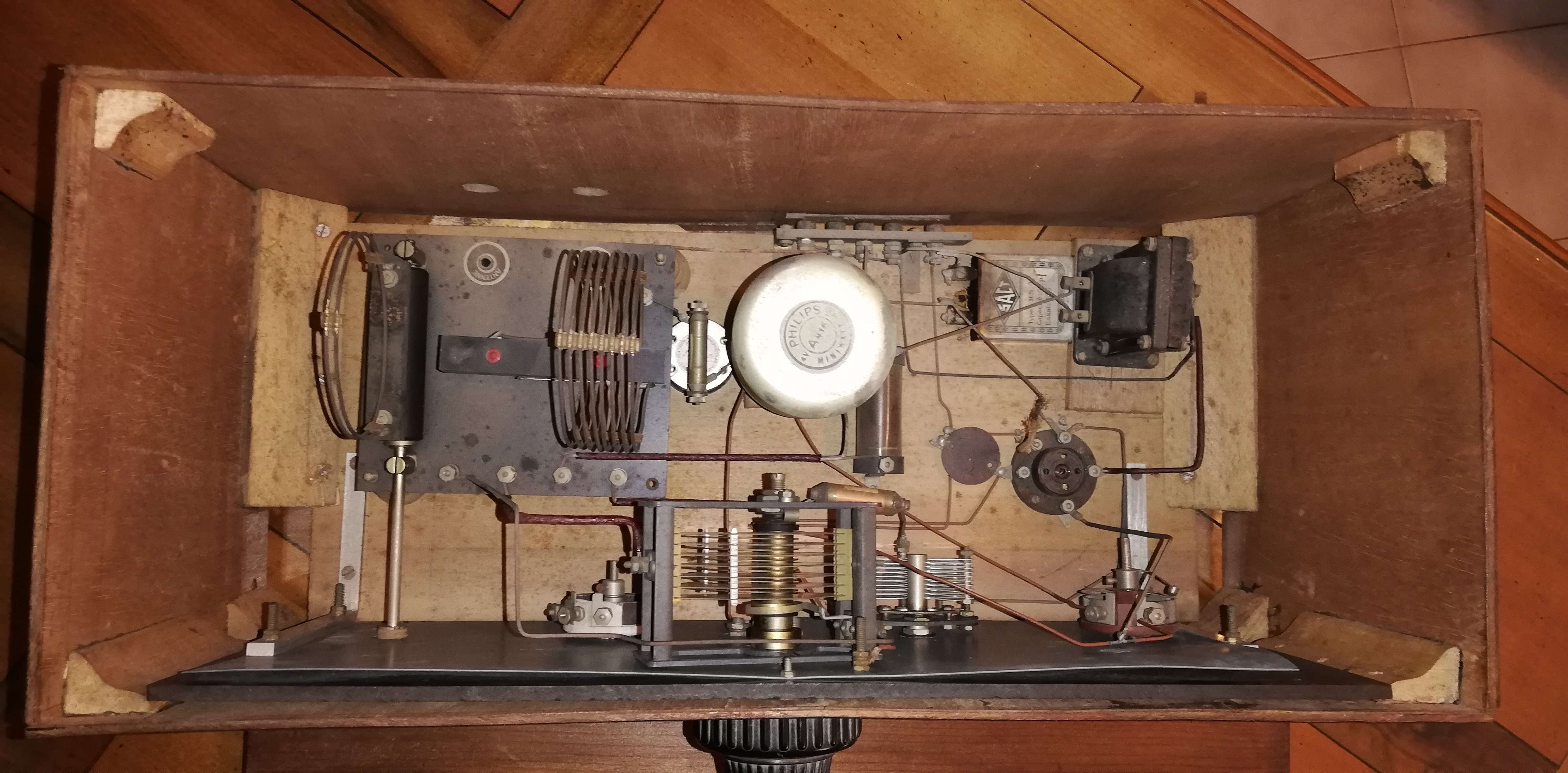

Je vous joins une vue de dessus de ce poste, mais ça ne sera sans doute pas suffisant pour apprécier le type de câblage.

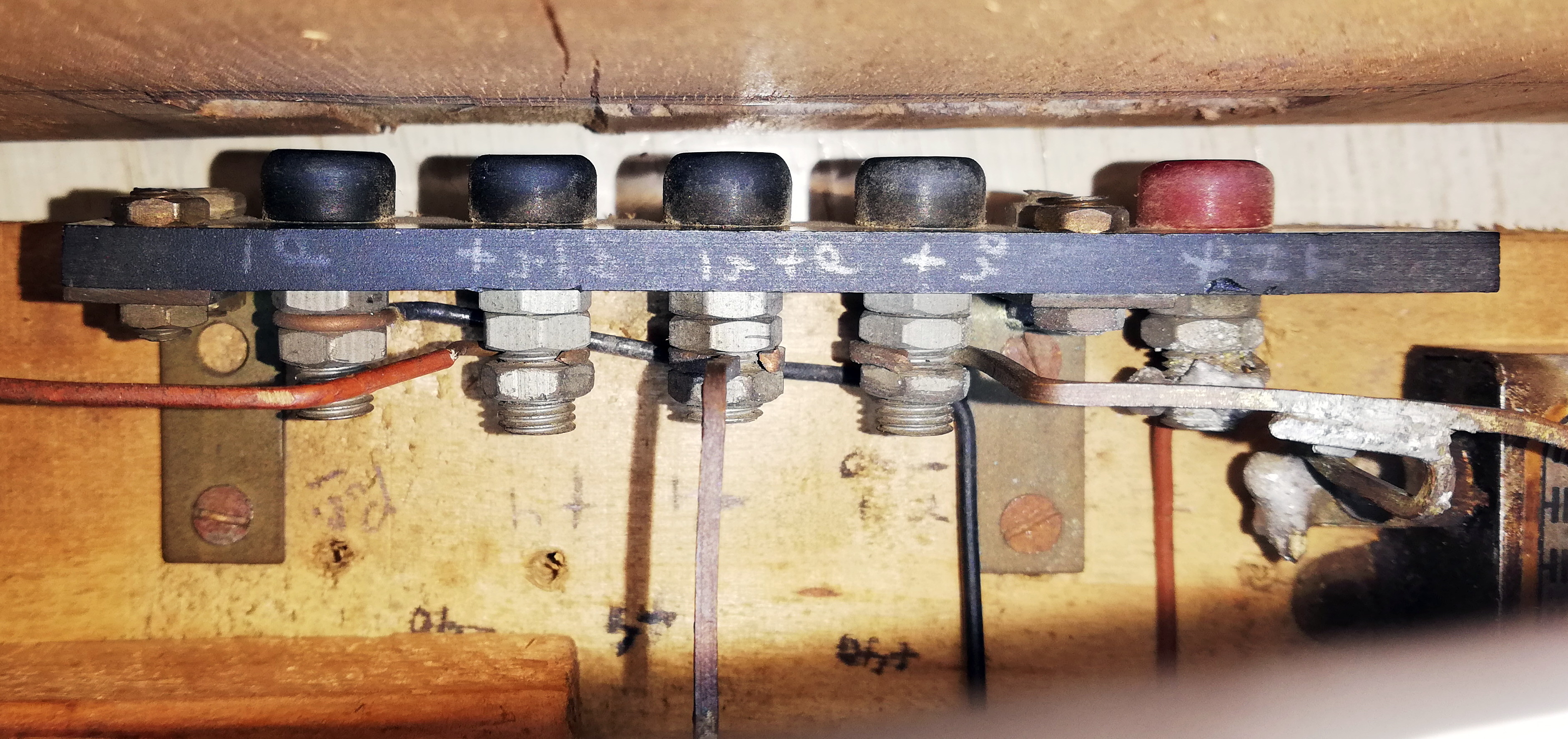

En outre et comme il s'agit d'une réalisation d'amateur, il n'y a quasiment aucune indication pour le raccordement de l'alimentation. A l'arrière on trouve un bornier, 4 bornes noires et une rouge, avec quelques gribouillages au crayon à papier (4, 40, pol, HT ???)
Si vous pouviez aussi me confirmer les tensions à appliquer, ça me permettrait de réaliser une étiquette (en laiton éventuellement) avec les bonnes indications.
Cordialement,
Jean-Michel
| |
|
| Sujet : Identification lampe Nouveau | De Radiolo Le 22-11-2018 à 20:20 sta |
|
Ca sent le montage ondes courtes
sans doute un amateur eclairé car les OC etaient peu utilisées a cette epoque
|
|
| Sujet : Identification lampe Nouveau | De jcj Le 22-11-2018 à 20:31 sta |
|
Certaines bornes sont facile à identifier. En partant de la gauche :
*Borne rouge : +80 à 120 V, alimentation HT de la lampe finale (reliée à la G2 d'une B443).
* + 40 V : alimentation de la détectrice (reliée au primaire du transfo de liaison).
* Borne centrale : Commun (- des alim HT, + Polarisation, Chauffage + ou -)
* Chauffage + ou - ?
* Borne la + à gauche : - Polarisation.
Doute sur les polarités + et - des 4V de chauffage. Il faudrait enlever la lampe pour voir.
Apparemment pas de bornes pour brancher le Haut-Parleur (?)
|
|
| Sujet : Identification lampe Nouveau | De jcj Le 22-11-2018 à 20:33 sta |
|
Corriger : … en partant de la droite :
|
|
| Sujet : Identification lampe Nouveau | De Sasfépu Le 22-11-2018 à 23:23 sta |
|
Merci pour ces précisions concernant l'alim. Ca confirme les quelques infos glanées sur le net à propos des montages d'alim pour les postes batterie.
J'ai vu qu'on en vend également sur eBay, dans une configuration infiniment plus moderne :
 https://www.ebay.fr/itm/M…

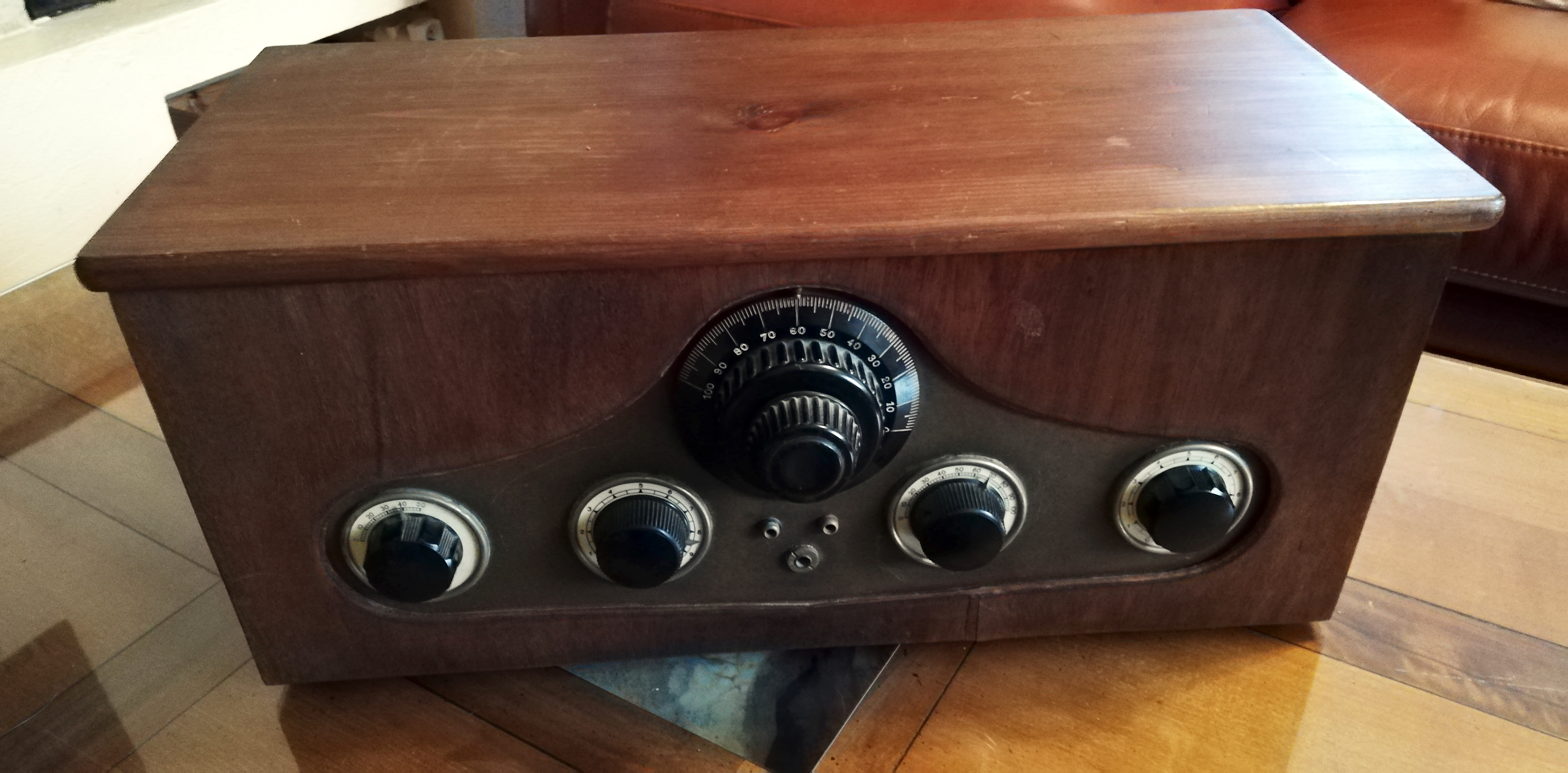

Et pour ce qui est des bornes pour casque ou HP, elles sont bien présentes, mais sur la face avant. (voir photo)

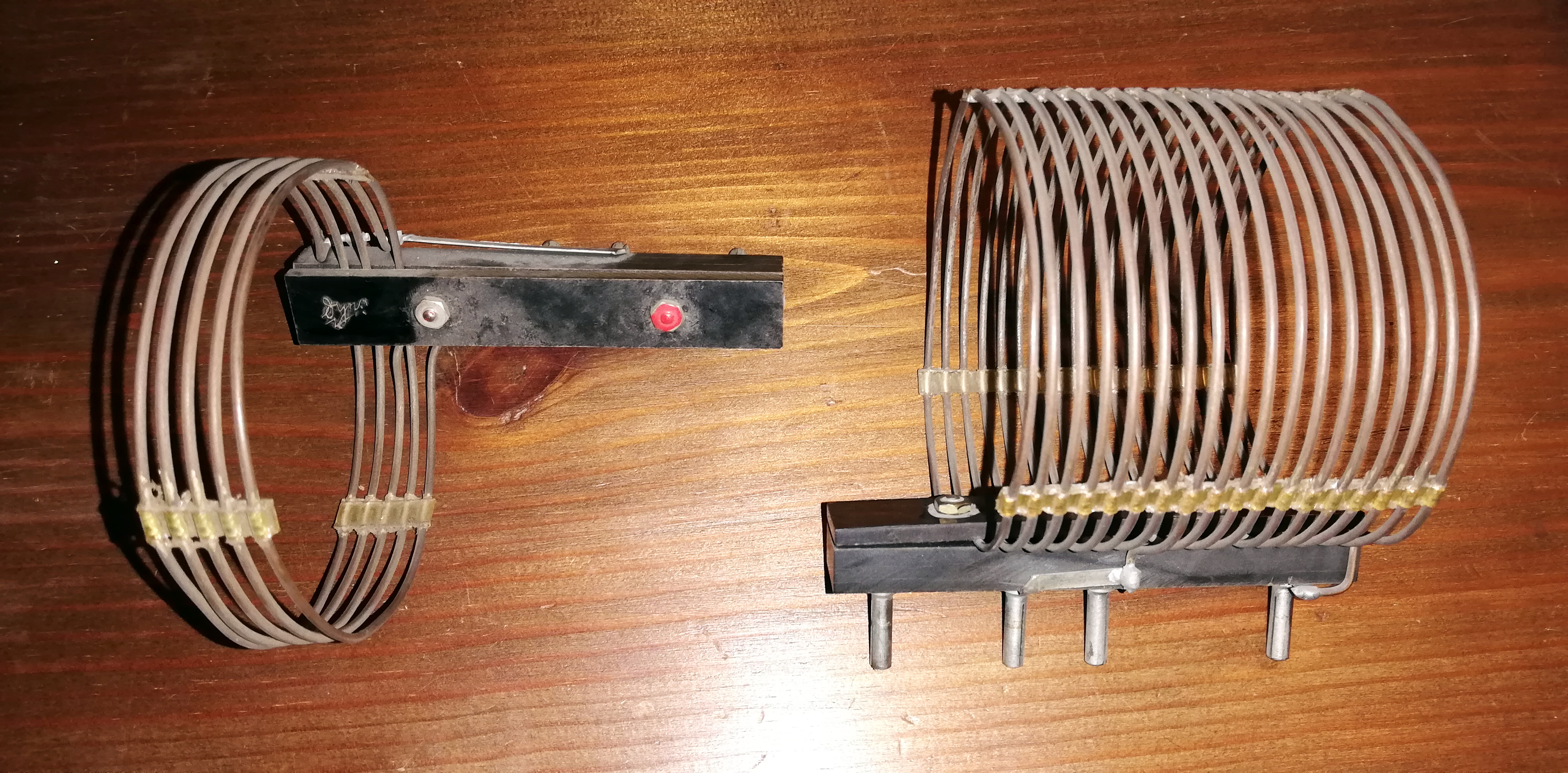

Enfin sachez que ce poste était accompagné de 3 selfs interchangeables pour le changement de gamme d'onde, mais ça ne me dit pas à quelles bandes elles correspondent.
Cordialement,
Jean-Michel
| |
|
| Sujet : Identification lampe Nouveau | De Sasfépu Le 22-11-2018 à 23:50 sta |
|

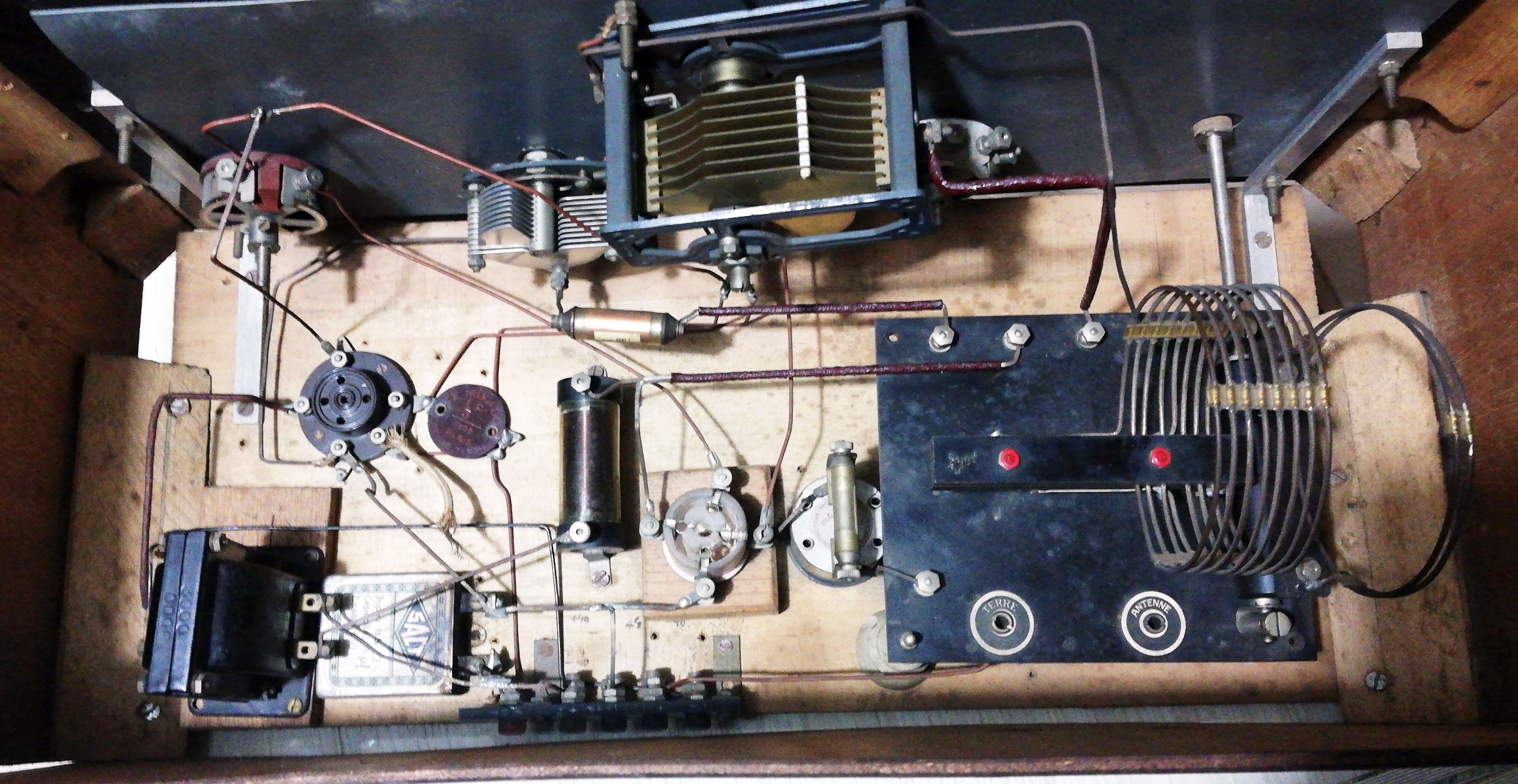

Et voici une dernière vue du câblage, sans la A416.
| |
|
| Sujet : Identification lampe Nouveau | De jcj Le 23-11-2018 à 08:28 sta |
|
Bonjour,
Finalement, c'est un montage très simple : schéma probable joint.
Pas très beau le schéma et avec quelques incertitudes.
Cordialement : jcj
| |
|
| Sujet : Identification lampe Nouveau | De Sasfépu Le 23-11-2018 à 13:32 sta |
|
Bonjour,
Merci pour le schéma. Je vérifierai à l'occasion si ça correspond bien au montage de mon poste.
Et juste pour éclairer ma lanterne (car je n'y connais pas grand chose en la matière), quelle est la fourchette de tension à appliquer pour la polarisation ?
Cordialement,
|
|
| Sujet : Identification lampe Nouveau | De bobosse Le 23-11-2018 à 13:44 sta |
|
Bonjour,
Tout dépend de la HT, avec 120V la polar devrait être bonne à -12V, avec 80V essayez -6V.
Bon courage
|
|
| Sujet : Identification lampe Nouveau | De Radiolo Le 23-11-2018 à 14:16 sta |
|
|
|
| Sujet : Identification lampe Nouveau | De jcj Le 23-11-2018 à 15:27 sta |
|
Cela fonctionnerait aussi, sans modification, avec une triode et 80 V. A l'époque, on mettait simplement une pile de 4,5V pour une triode.
Bien sur la puissance BF sera plus faible, mais une B443 non pompée n'est pas facile à trouver.
|
|
| Sujet : Identification lampe Nouveau | De Radiolo Le 23-11-2018 à 15:50 sta |
|
dans ce cas ersatz a base de PL95
ou une triode type PC86/88/95/97/900
et comme on a une cathode separée on peut mettre une resistance d'auto polarisation dans le culot adaptateur comme cela plus besoin de pile de polar on met la polar grille a zero V directement.
ou un tube penthode de sortie de la serie D comme DL92/93/94/95/96
dans ce cas prevoir une R serie sur le filament 3 V pour l'adapter a 4V
cela peut se cacher dans un vieux tube 4 broches HS dont on vide avec precaution l'interieur
|
|
| Sujet : Identification lampe Nouveau | De jcj Le 23-11-2018 à 17:43 sta |
|
Une correction par rapport au schéma donné plus haut.
Le + de la pile de polarisation au ''-4V'' et non au ''+4V''. ->
| |
|
| Sujet : Identification lampe Nouveau | De Sasfépu Le 23-11-2018 à 23:08 sta |
|
Merci pour tous vos bons tuyaux, et il me semble qu'une B443 serait certainement tout-à-fait appropriée, mais en revanche ça paraît compliquer à trouver, ou alors a des prix exorbitants.
Je vais attendre que l'occasion se présente. Rien ne presse, ce poste à bien 90 ans, il peut attendre encore...
|
|
| Sujet : Identification lampe Nouveau | De Sasfépu Le 23-11-2018 à 23:24 sta |
|
Et dernière question avant de clore le sujet, est-ce qu'une Philips B2043 ferait l'affaire ?
Merci.
|
|
| Sujet : Identification lampe Nouveau | De michel martin Le 24-11-2018 à 08:36 sta |
|
bonjour
pour info la B2043 est identique à la b443 mais en 20 v de chauffage
salutations
Michel
|
|
| Sujet : Identification lampe Nouveau | De Radiolo Le 24-11-2018 à 09:53 sta |
|
|
|
| Sujet : Identification lampe Nouveau | De jcj Le 24-11-2018 à 11:25 sta |
|
Vos selfs sont des ''Dynactances'', plutôt réservées l'émission. C'est étonnant de voir de telles selfs sur un petit récepteur à 2 lampes.
Pas trouvé d'autres documentation sur ces selfs.
Cordialement : jcj
| |
|
| Sujet : Identification lampe Nouveau | De Sasfépu Le 24-11-2018 à 17:58 sta |
|
Effectivement, ce sont bien des Dynactances, j'ai trouvé un Pdf avec une illustration qui correspond.

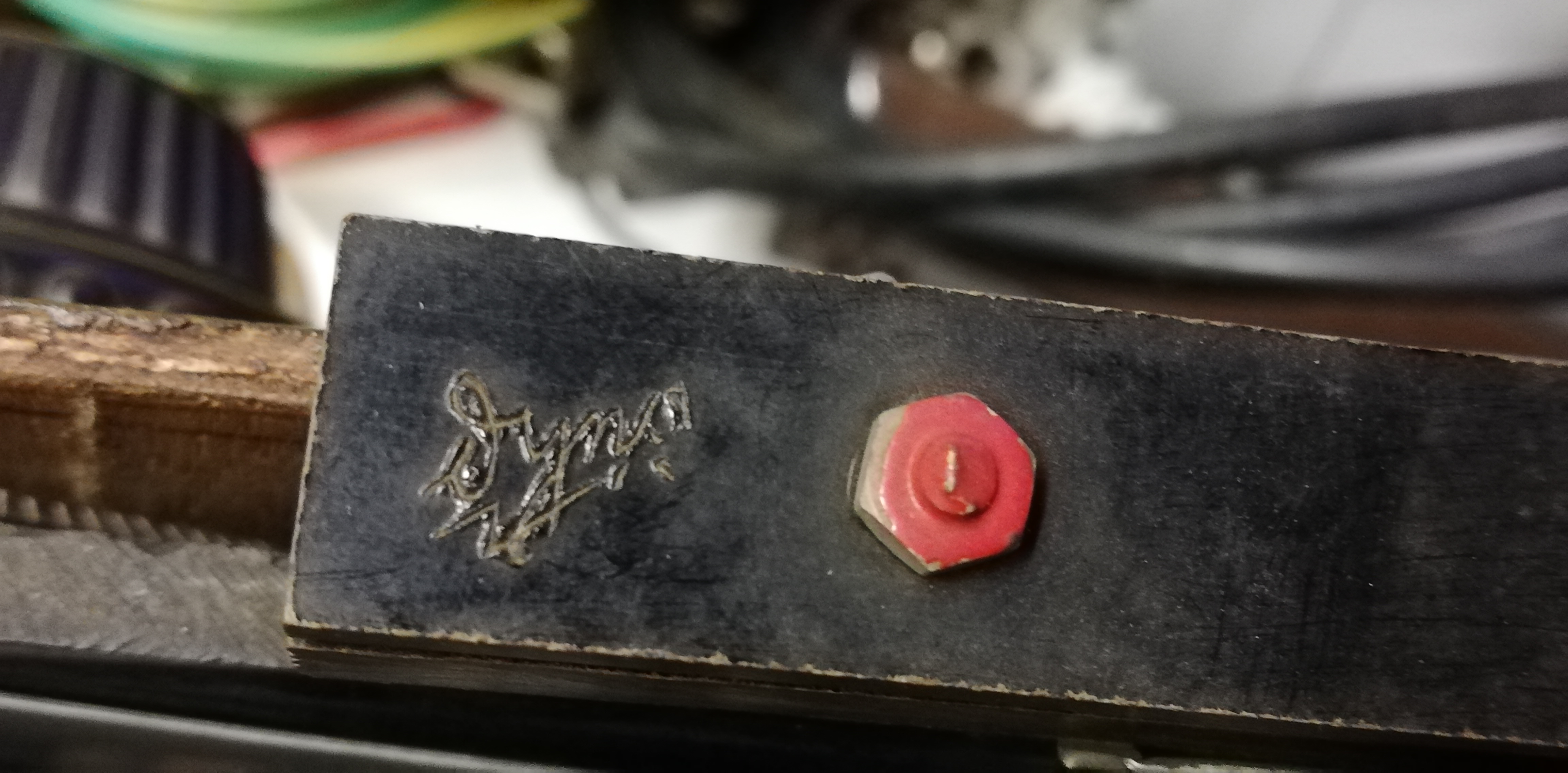

Et maintenant, je comprend ce que signifie le logo gravé sur le bras support des selfs (voir photo)
Merci encore.
| |
|
| Sujet : Identification lampe Nouveau | De HLJ Le 25-11-2018 à 13:13 sta |
|
Bonjour,
Pour ce qui est de la B2043, elle est plutôt identique à la E453 avec un chauffage indirect, elle ne convient pas ici, il faut un chauffage direct, une C443 serait plus proche de a B443 ...
Mais sur un poste de ce type une B406 sous 80 volts de HT avec une pile de poche 4,5 volts en polarisation de grille fonctionne souvent mieux et de façon plus simple.
Avec la B443 il faut au minimum 120 volts de HT et 12 volts de polarisation grille pour en tirer une amélioration par rapport à une B406 sous 80 volts.
Meilleures salutations.
HLJ
|
|
|
