Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 10-11-2018 à 18:43 sta

    Bonjour

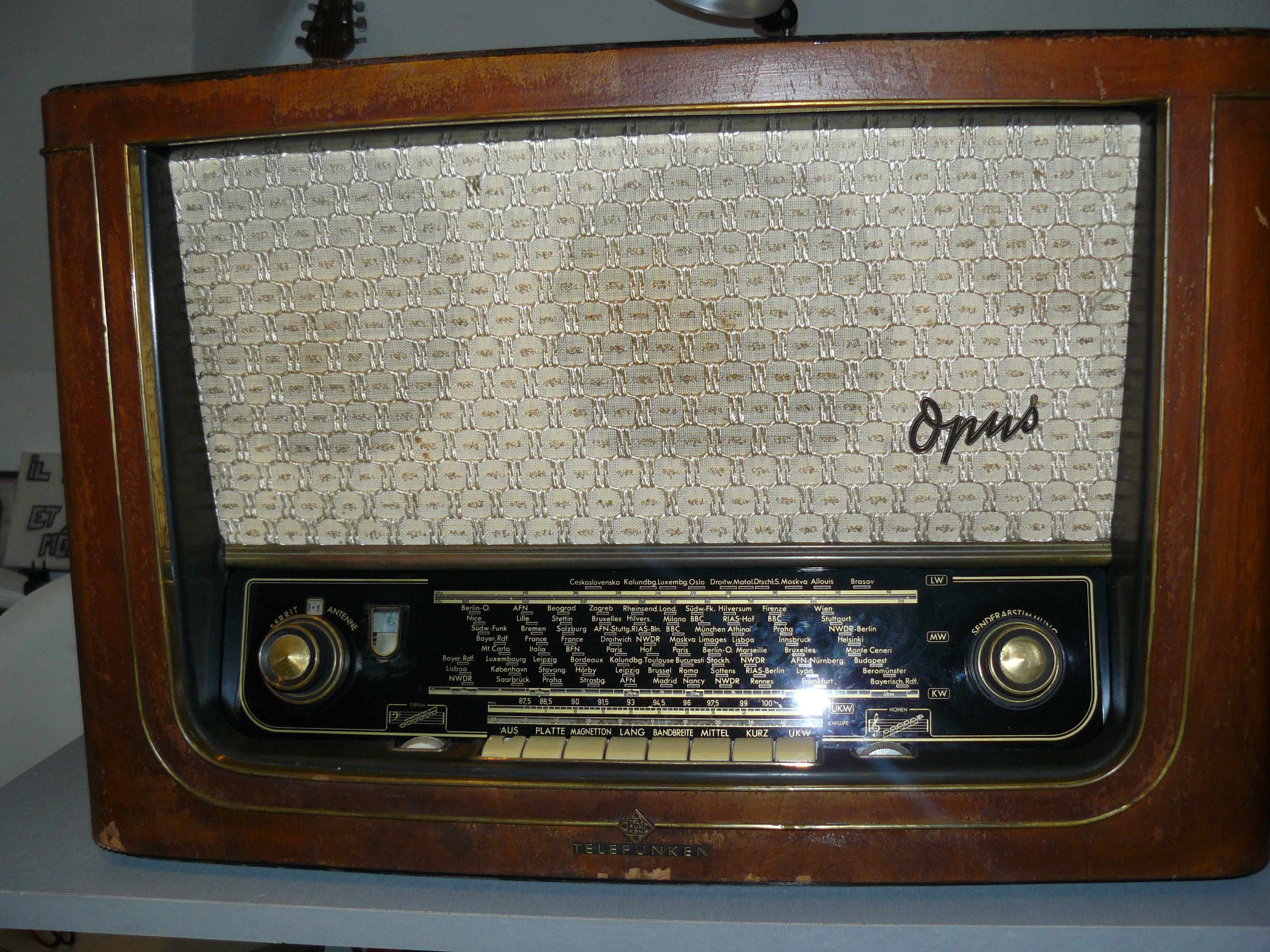

    J'essaye de remettre en marche un TELEFUNKEN OPUS 55

    Mais le fusible saute des que je branche ....!!!!

    La radio est propre, les lampes de puissance sont bonnes, pas de faux contact visibles ...

    Dois je remplacé d'office le : Condensateur de filtrage d’ alimentation ??????

    et le : Redresseur au Sélénium .......... ???? ( qui se trouve ou d'ailleurs ...???)

    Voila ... j'aime cette radio mais c'est ma première alors je galère un peu ...

    Merci d'avance

    Laurent


Sujet : TELEFUNKEN OPUS 55 Nouveau De Michel87  Le 10-11-2018 à 19:27 sta


    Bonsoir,

    Avez vous consulté le schéma qui se trouve dans les archives?
    Si vous êtes débutant, un coup d'oeil dans ''trucs et astuces serait souhaitable.
    Surtout, ne pas surcalibrer le fusible.
    Question stupide: le répartiteur de tension est bien sur la tension la plus haute?


    Test simple: débranchez le redresseur. déconnecter tous les tubes ( après repérage )

    Si le défaut persiste, on peut suspecter le transfo d'alim.




Sujet : TELEFUNKEN OPUS 55 Nouveau De Phil  Le 11-11-2018 à 11:16 sta

    Bonjour,

    Sauf erreur de ma part, il n'y a pas de schéma Telefunken disponible dans les archives. En revanche dans le GL, se trouve un équivalent ''3084 WD 3D Super'' A.E.G.



Sujet : TELEFUNKEN OPUS 55 Nouveau De Michel87  Le 11-11-2018 à 11:26 sta


    Bonjour,

    On peut trouver les schémas Telefunken dans les archives de ce site, mais dans la rubrique '' marques étrangères''.


Sujet : TELEFUNKEN OPUS 55 Nouveau De Phil  Le 11-11-2018 à 11:36 sta

    Oui c'est vrai ! Bien vu, j'ai dû m'absenter un peu trop longtemps...



Sujet : TELEFUNKEN OPUS 55 Nouveau De Schoser  Le 11-11-2018 à 17:12 sta

    Bonsoir Laurent,

    Ci-joint le Schéma de ''OPUS 55/TS Telefunken'' ainsi que le Lien vers le reste de la Doc !
    https://www.radiomuseum.o…

    Votre OPUS 55 est identique avec 1, voir 2 Haut-Parleurs en moins !
    --- Impératif, Mettre le Sélecteur de Tension Secteur sur la position 240 Volts.
    et... Soyez Prudent ?

    Note :
    Suivez les Conseils de Michel87 si vous êtes Débutant !

    Bon Dépannage...

    Amicalement,

 Fichier
.PNG



Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 12-11-2018 à 13:48 sta

    Bonjour

    Vous tous au top pour vos réponses ...

    Qu'entendez par redresseur ?? est-ce ce fameux truc au sélénium ?
    Ou se trouve t'il ?? est-ce le truc 2X50 microfarades ? 2 pattes d'un cote et une patte de l'autre ?

    Sélecteur de tension sur 240Volts.. ok .. c'est la position la plus haute à la verticale ?? j'ai un doute !!
    Fusible j'ai essayé 0.5A et 1A ... puis je monter encore en Ampérage ?





Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 12-11-2018 à 13:59 sta

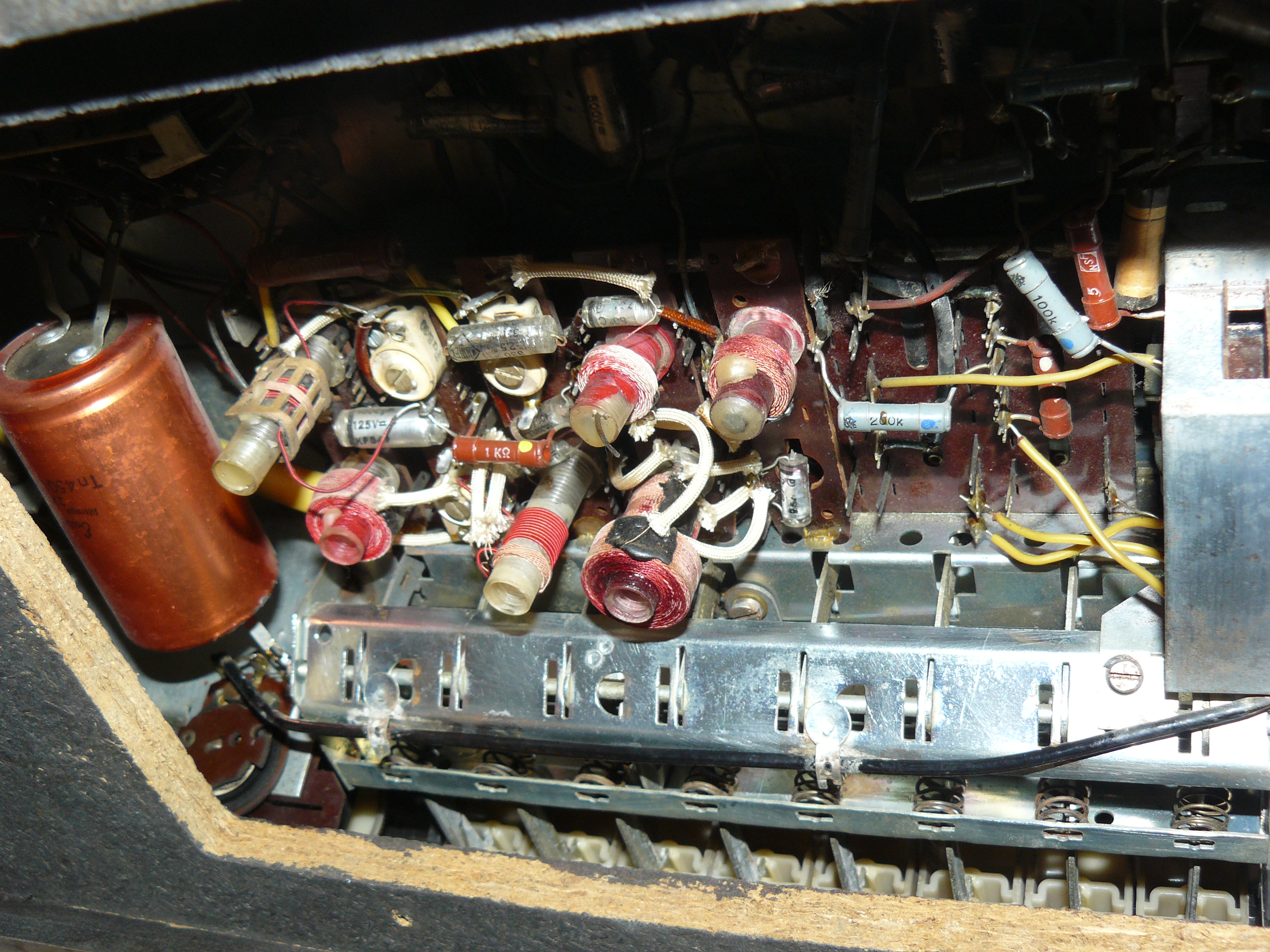

    le truc orange en haut, c'est le redresseur au selenium ?




Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 12-11-2018 à 14:57 sta

    Bonjour
    Le redresseur sélénium est en principe un composant plat de forme rectangulaire ou carrée à 4 broches.
    Ne tentez pas de mise sous tension en prenant des fusibles de plus en plus costauds.
    Comme préconisé plus haut, localisez le court-circuit avant toute chose.


Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 12-11-2018 à 17:25 sta

    merci

    est ce ça ... ? rectangle avec papier autour ??




Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 12-11-2018 à 17:34 sta

    ou ça ..?

    carre, plat, 4 resistances, 4 broches ...




Sujet : TELEFUNKEN OPUS 55 Nouveau De mimi80  Le 12-11-2018 à 17:37 sta

    Bonjour,
    sans vouloir vous offusquer étant donné votre manque de connaissances je vous conseillerais plutôt de le confier à une personne compétente, aussi bien pour votre propre sécurité que pour la survie du poste.


Sujet : TELEFUNKEN OPUS 55 Nouveau De crilemans  Le 12-11-2018 à 17:40 sta

    Oui comme les cadeaux de Noël.



    crilemans.


Sujet : TELEFUNKEN OPUS 55 Nouveau De crilemans  Le 12-11-2018 à 17:50 sta

    Je répondais au post de 17h25.

    Depuis il y a du progrès (photo de 17h34), le pont sélénium a été remplacé
    par des diodes, c'est équivalent.

    Autrement je suis de l'avis de mimi80.

    Bon courage tout de même.

    crilemans.


Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 12-11-2018 à 18:07 sta

    merci pour votre conseil mimi mais j'ai envie de le faire moi meme ...
    et par ce biais, acquerir de nouvelles connaissances

    cet OPUS je l'ai trouvé dans la benne à encombrant ...
    je lui ai donc déjà sauvé la vie une fois ... pourquoi pas deux ?
    quant à ma propre vie... si vous saviez...










Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 12-11-2018 à 18:13 sta

    Il y a moyen de travailler en toute sécurité : 1/ ne plus brancher le poste, 2/ contrôler au ohmètre la présence de court-circuit, 3/ éventuellement ressouder quelques composants en prenant soin de prendre des photos au préalable.

    Petite question : la plaque métallique sur laquelle est positionné le pont de diodes est elle reliée à la masse ? Si c'est le cas, le fil vert ne doit pas entrer en son contact.


Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 12-11-2018 à 18:25 sta

    Dessouder pas ressouder ... androïd corrige à sa guise
    Le fil vert est connecté à une jonction cathode/anode de deux diodes du pont donc relié au secondaire du transfo. Si ce fil entre en contact avec un élément du châssis -> clash


Sujet : TELEFUNKEN OPUS 55 Nouveau De Michel87  Le 12-11-2018 à 18:40 sta


    Bonsoir,


    Le pont de diodes semble avoir été bidouillé sur une plaquette ( en bois ?)
    Les diodes sont des modèles en boitier verre fabriqués par Silec Semi Conducteurs dans les années soixante. Probablement E6HZ ou D6HZ

    @ ESKAPE23
    On va essayer d'avancer sur ce poste.
    Surtout, comme déjà dit, ne surcalibrez pas le fusible.
    Dans un premier temps, pas d'essais sous tension

    De quel outillage êtes vous équipé?



Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 12-11-2018 à 19:13 sta

    merci crilmans pour le pont de diodes ... donc selenium c'est fait ...!!

    ensuite stockfish : oui travailler en toute securité j'aimerai bien ...

    ne plus brancher le poste ..ok ..
    pour le reste je reviens demain

    merci d'avance ..

    Laurent




Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 12-11-2018 à 19:55 sta

    Merci stockfish et michel87 ...

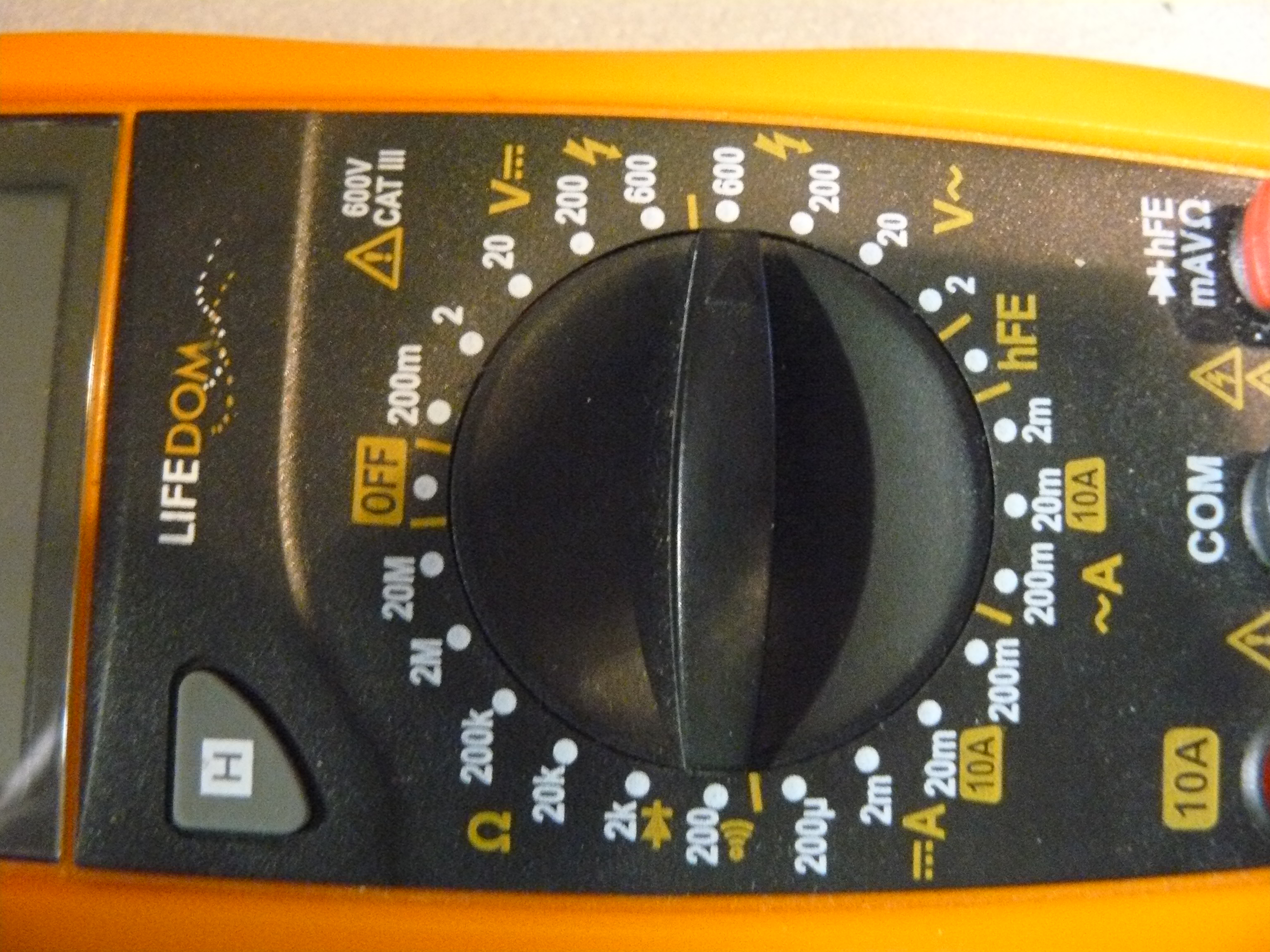

    En équipement j'ai : fer a souder, multimètre, 1 tournevis plat de précision et tsf-radio...

    Et oui pont de diode bidouillé sur plaquette, mais pas en bois ... (genre plastique de circuit imprimé ...)

    Le fil vert, le fil vert .... ! je m'y remet demain !

    pas simple, croyez moi ... mais interressant ...!

    merci

    Laurent



Sujet : TELEFUNKEN OPUS 55 Nouveau De ON5WF  Le 12-11-2018 à 21:16 sta



    ''Le fil vert, le fil vert ....''

    Le fil vert sur le bouton vert, le fil rouge sur le bouton rouge

    https://www.youtube.com/w…

    Scusez, je n'ai pas pu résister à la replacer.

    ON5WF


Sujet : TELEFUNKEN OPUS 55 Nouveau De Radiolo  Le 12-11-2018 à 22:34 sta



Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 17-11-2018 à 18:58 sta

    bonjour bonsoir
    j'ai bien deux fils vert sur le pont de diodes qui font la jonction cathode anode.
    ils partent tous les deux dans le transformateur ..



Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 17-11-2018 à 19:13 sta

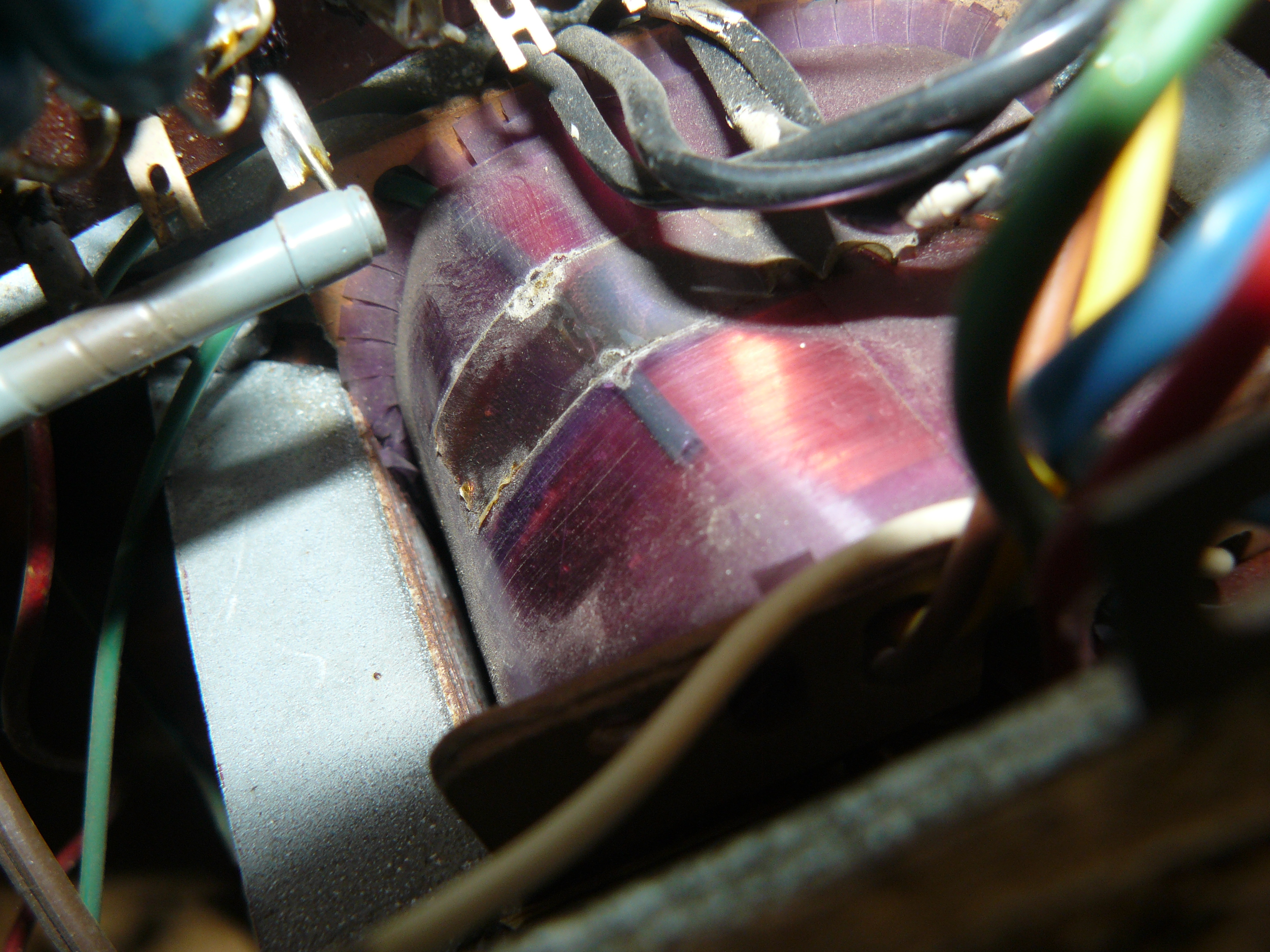

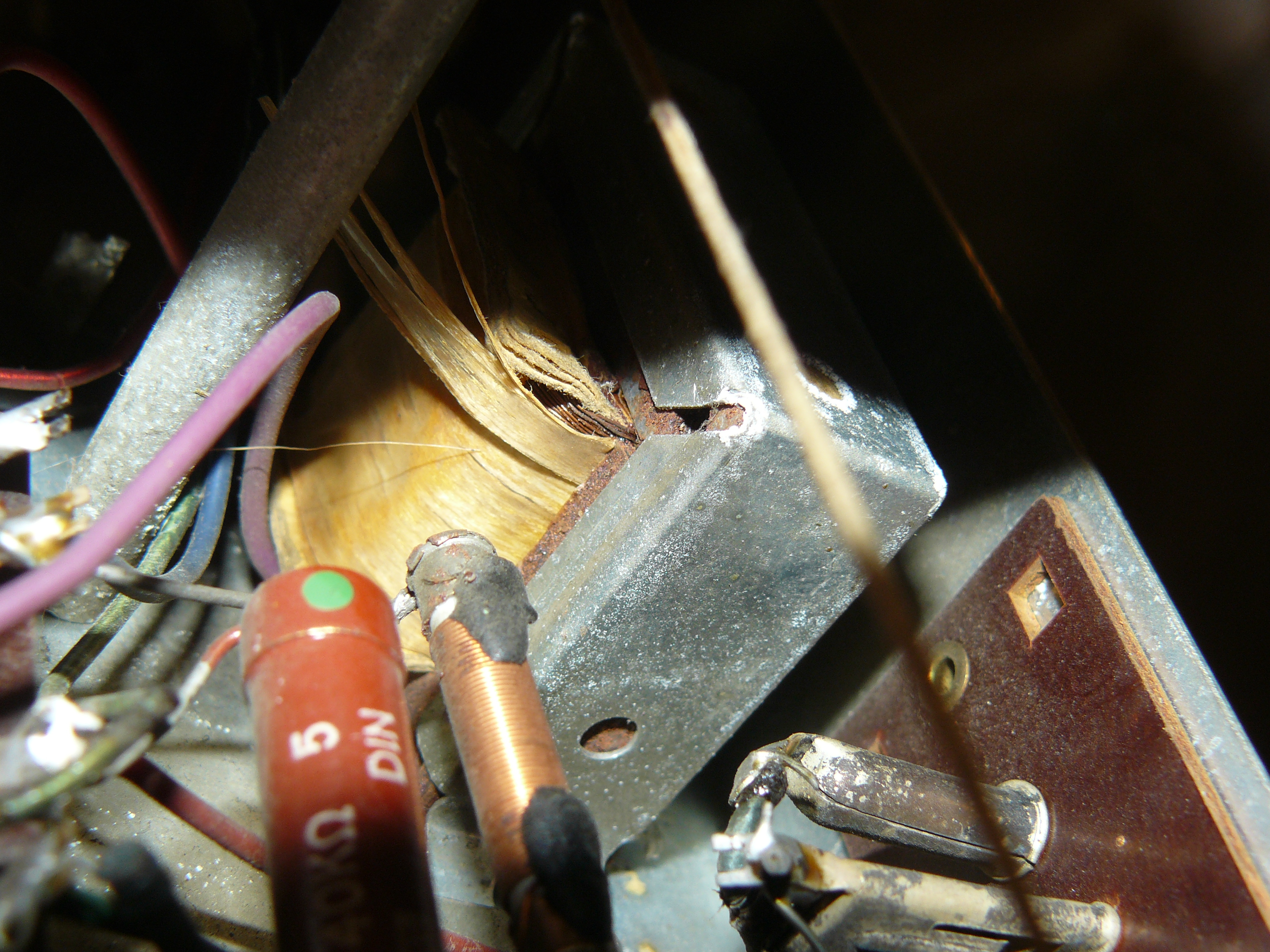

    un des deux fils vert part sous le cache plastique du transformateur .....!!!!!!




Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 17-11-2018 à 19:18 sta

    entre le cache plastique transparent et la bobine en fait .... !!


Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 17-11-2018 à 20:56 sta

    Bonjour,

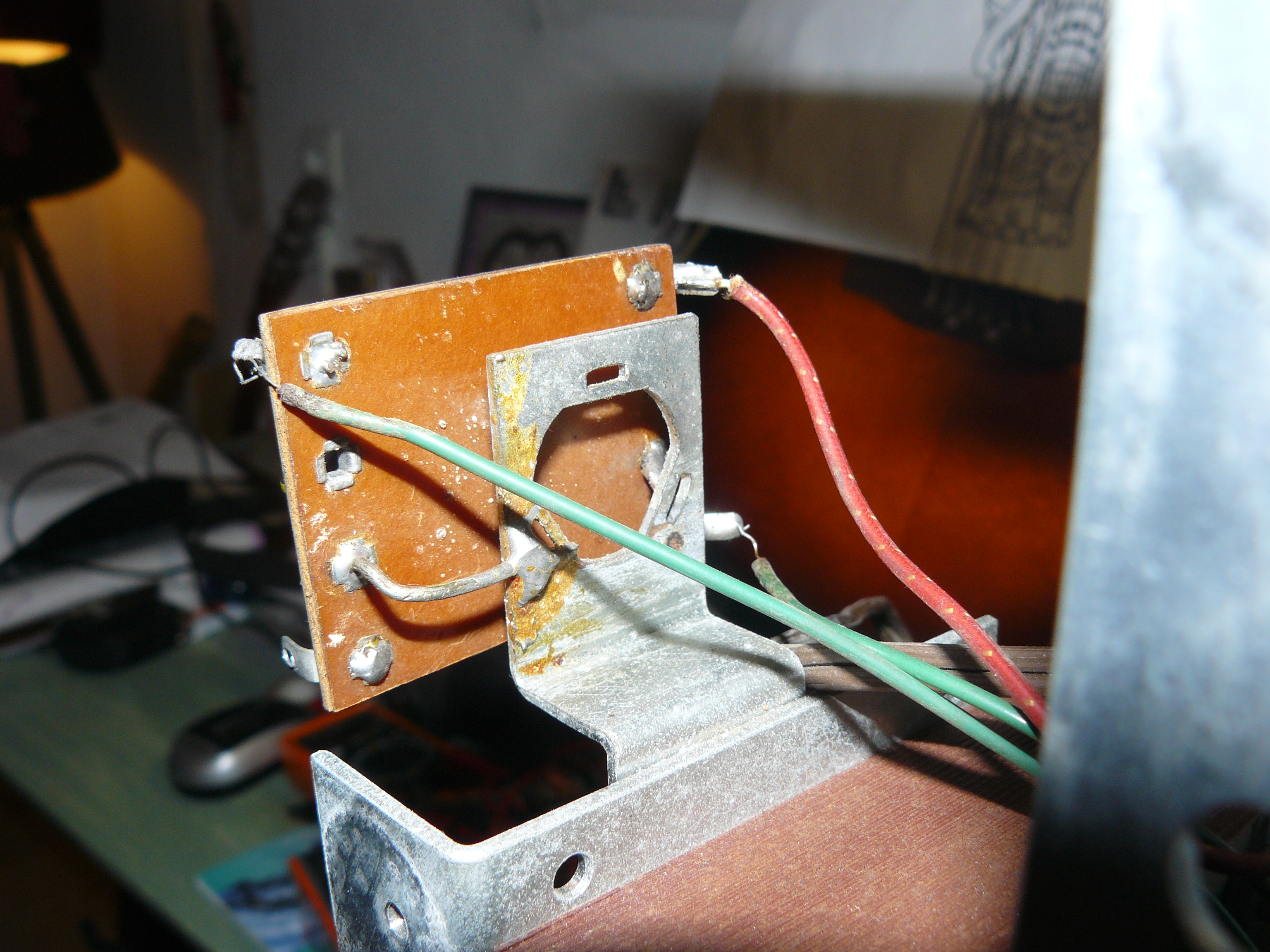

    Je parlais du fil vert visible sur la photo du 12/11 à 17h34 en haut à gauche.
    Ce fil ne doit pas toucher le châssis ou une pièce mécanique métallique qui y serait fixée.


Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 18-11-2018 à 10:06 sta

    bonjour
    ce fil vert va direct au transformateur et ne touche pas le chassis ...
    par contre il en a un autre a l'arriere du pont de diode qui va sous le cache plastique de la bobine du transformateur ... (photo 19:13)
    est ce normal d'avoir 2 fils vert ??
    merci


Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 18-11-2018 à 10:30 sta

    Bonjour
    Oui, on peut avoir plusieurs fils de mëme couleur.
    Essayez de ressouder tous les fils qui sont connectés au transfo sauf ceux qui viennent du sélecteur de tension après avoir pris photos.
    Contrôlez au ohmmètre les valeurs entre les cosses pour détecter un éventuel court-circuit.
    Si rien d'anormal, avec extrème prudence remettez sous tension avec un fusible non surdimensionné.



Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 18-11-2018 à 11:28 sta

    Dessouder pas ressouder ...


Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 18-11-2018 à 12:27 sta

    ok pour DEssouder ...

    j'ai uniquement le fil vert qui part au transfo !
    le rouge lui part dans le bordel plus loin !

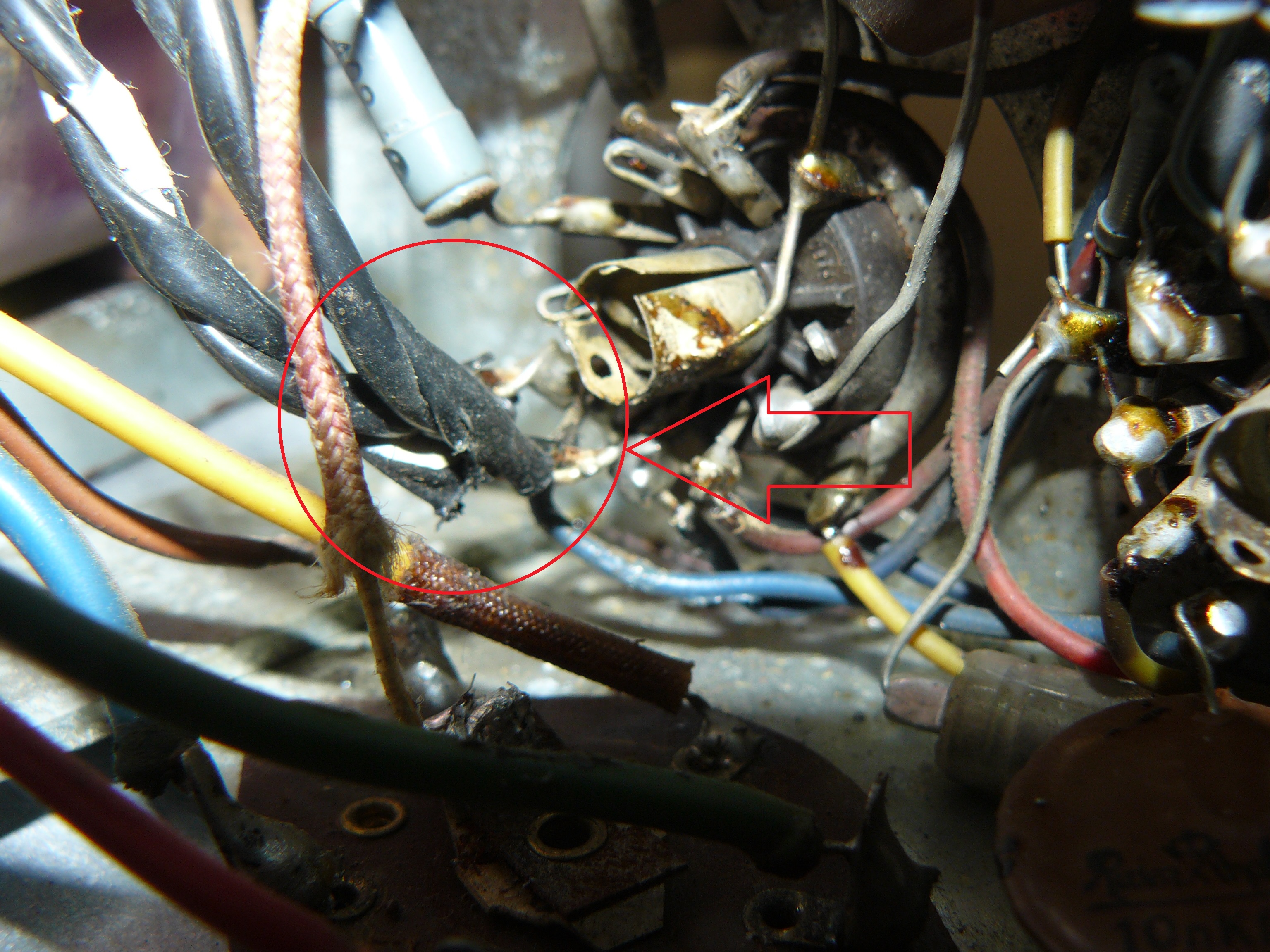

    par contre la ou rentre le fil vert dans le transfo, il y a des gros fil noir qui partent du transfo à une lampe de puissance ... ET LA ... au niveau des soudures à la lampe, les fils sont moches, fondus, entrelacés et possibilité de contact entre masse et autre fils ...!!!




Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 18-11-2018 à 13:30 sta

    En effet, probablement l'alimentation des filaments des lampes.
    Ne cherchez pas plus loin pour l'instant, refaites tous ces câblages.


Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 19-11-2018 à 08:20 sta

    Bonjour

    Vous pouvez vous marrer, c'est le debut de semaine...!!

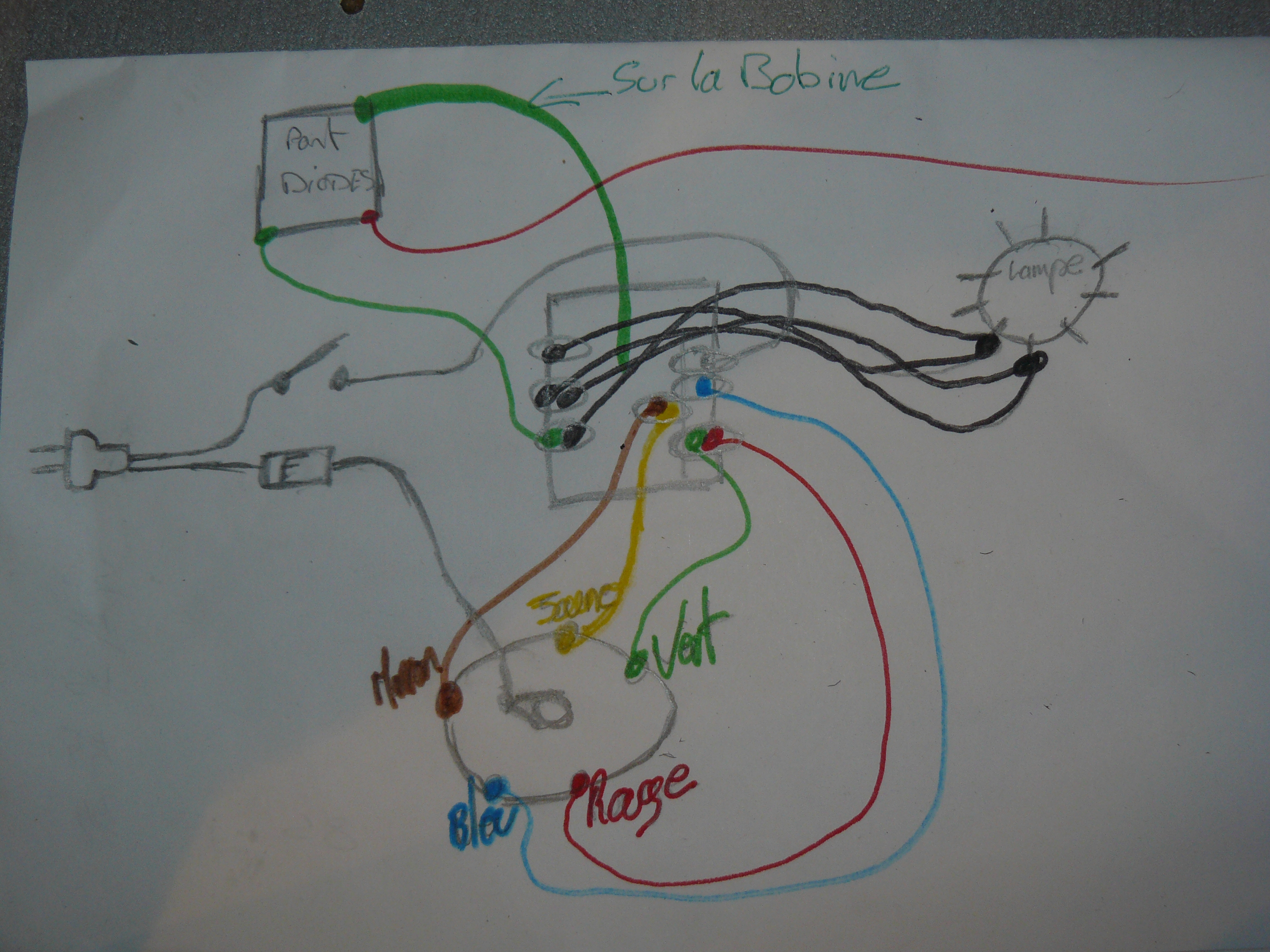

    le shema vous semble t'il correct ?

    merci




Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 19-11-2018 à 10:58 sta

    Bonjour
    C'est un début ...
    Vous pouvez simplifier le schéma.
    Positionnez le sélecteur de tension sur 240 v et déterminez à l'aide d'un ohmmètre quelle liaison entre sélecteur et transfo est reliée au fusible (sans mise dous tension). Vous pourrez effacer tous les autres fils partant du sélecteur.
    Le quatrième fil du pont est relié où ?


Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 19-11-2018 à 14:47 sta

    il n'y pas de quatrieme fil du pont ....!!!!!!!
    1 rouge
    2 verts


Sujet : TELEFUNKEN OPUS 55 Nouveau De blaisepascal  Le 19-11-2018 à 15:07 sta

    Bonjour,

    Un des noeuds du pont doit être directement soudé au châssis.

    Pascal


Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 19-11-2018 à 19:24 sta

    Si comme le suggère Pascal le 4ème noeud est directement relié au châssis, pouvez-vous confirmer que :

    1/ les deux fils verts allant au pont sont reliés à des jonctions cathode/anode

    2/ Que ces deux fils verts ne sont pas reliés aux fils noirs. Ces fils noirs connectés aux cosses 4 et 5 de la lampe seraient alors le circuit de chauffage.

    Sur votre schéma, un des fils verts semble relié à un des fils de chauffage. Le redresseur n'est sans doute pas d'origine, Il ne faut donc pas exclure que le câblage puisse comporter des erreurs.



Sujet : TELEFUNKEN OPUS 55 Nouveau De ESKAPE23  Le 19-11-2018 à 20:48 sta

    il y a des erreurs c'est évident ...!
    mais je ne suis en capacité de les rectifier ... !!
    je vous tiens au courant quand .... un peu de temps ... !!
    merci
    Laurent ....



Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 19-11-2018 à 21:12 sta

    Autre possibilité : le transfo à également été remplacé par un transfo à point milieu auquel cas seules deux diodes ont été mises en oeuvre pour redresser le courant.
    Dans ce cas, le cablage ne correspond plus au schèma de l'alimentation d'origine.
    Il faudrait faire un relevé exhaustif pour s'en assurer.


Sujet : TELEFUNKEN OPUS 55 Nouveau De Michel87  Le 19-11-2018 à 21:27 sta


    Bonsoir,

    Effectivement, deux possibilités:

    Soit un pont classique : 4 diodes
    Soit redressement avec transfo à point milieu : 2 diodes

    Il suffit à ESKAPE23 de voir si il y a 2 ou 4 diodes.


Sujet : TELEFUNKEN OPUS 55 Nouveau De blaisepascal  Le 19-11-2018 à 22:24 sta

    Bonsoir,

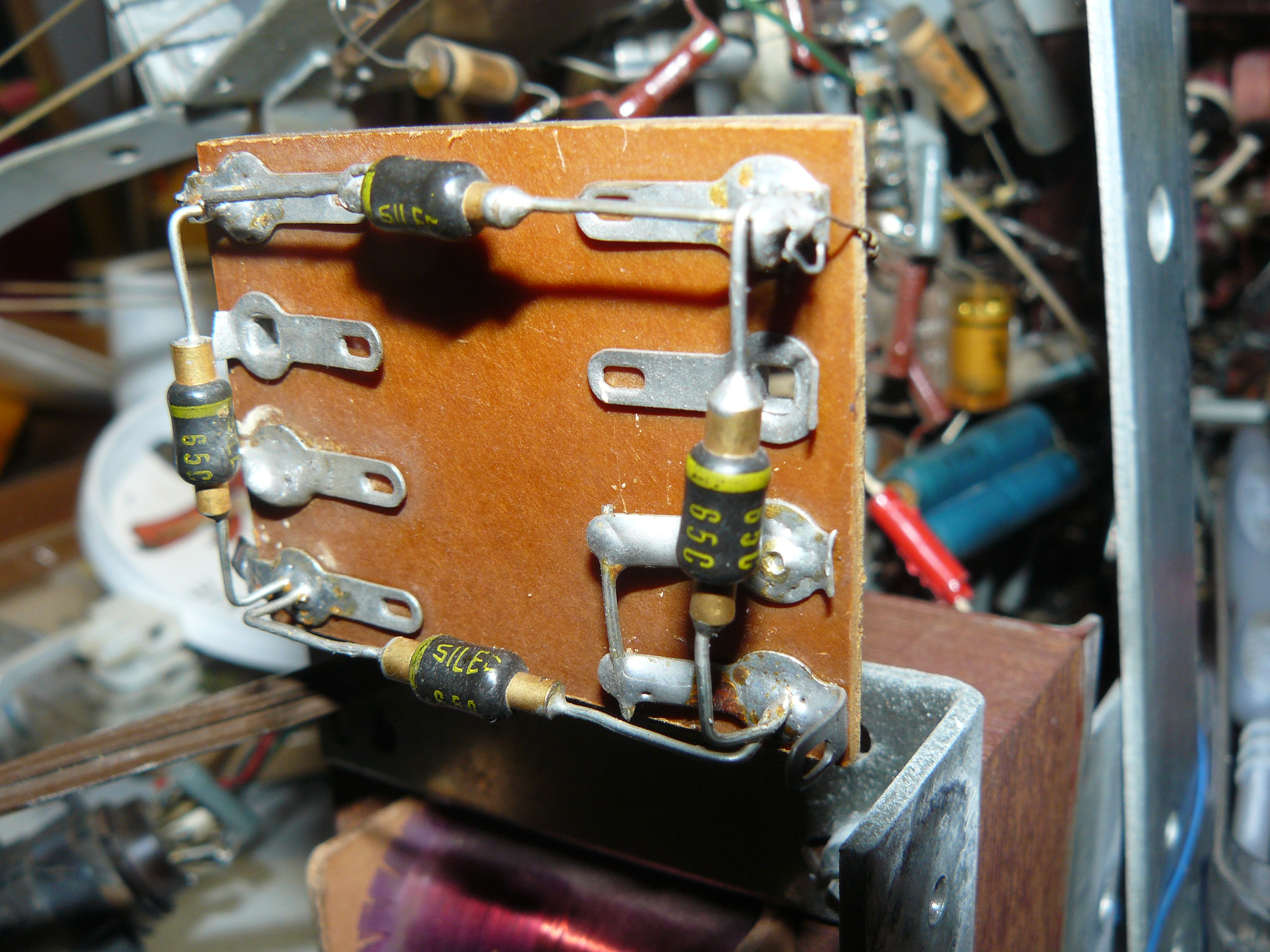

    Dans la photo de 12-11-2018 à 17:25, il y a 4 diodes sur une plaquette.
    On aperçoit une patte métallique du châssis soudée sur la plaquette, mais on ne voit s'il s'agit d'un simple point de fixation ou si un nœud du pont de diode y est relié... à vérifier

    Pascal


Sujet : TELEFUNKEN OPUS 55 Nouveau De eskape23  Le 23-11-2018 à 16:17 sta

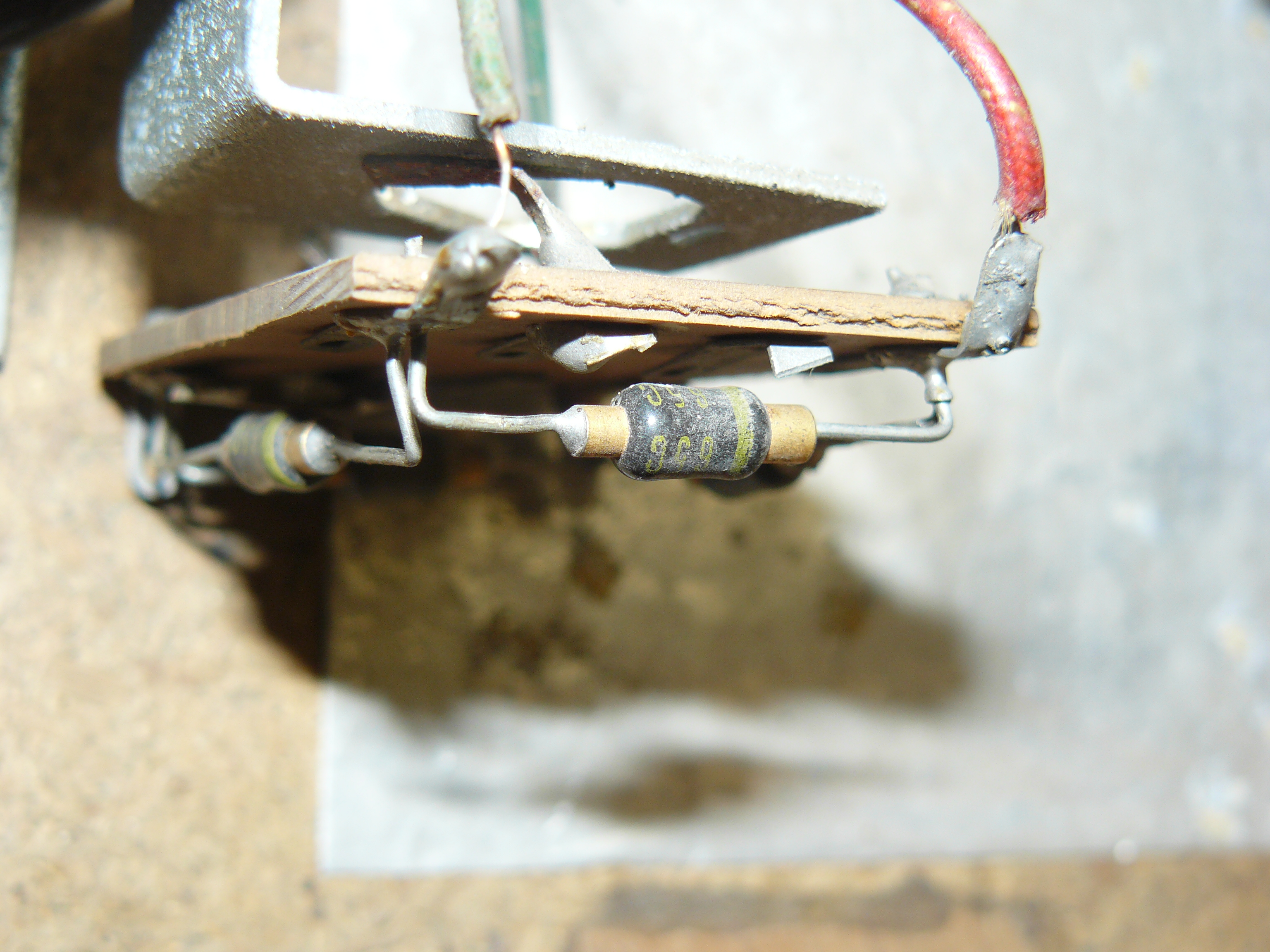

    pont de diodes ....
    front and back ......
    laurent .....




Sujet : TELEFUNKEN OPUS 55 Nouveau De pointcom  Le 23-11-2018 à 17:41 sta

    2 fils verts secondaire transfo
    Fil rouge + HT
    Pont soudé à la masse

    Montage classique


Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 23-11-2018 à 18:59 sta

    Le point 1/ du message du 19/11 19h24 semble donc confirmé.
    Pouvez-vous confirmer le point 2/ ?
    Si vous refaites un schéma, évitez de croiser les fils ce sera plus clair.


Sujet : TELEFUNKEN OPUS 55 Nouveau De eskape23  Le 01-12-2018 à 17:48 sta

    bonsoir...
    a propos du point 2/ .... OUI j ai bien un fil vert qui est en contact, a l'entree du transfo, avec un fil noir...


Sujet : TELEFUNKEN OPUS 55 Nouveau De eskape23  Le 01-12-2018 à 17:53 sta

    merci d'etre simple dans vos propos !!
    est ce normal ou pas ????




Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 01-12-2018 à 23:06 sta

    Ca semble normal.

    Les fils sont isolés donc ils ne sont probablement pas en contact.
    Le problème est ailleurs.
    Pour continuer et être simple : il faut déterminer l'origine du court circuit.
    Pour cela il va falloir commencer à dessouder quelques fils pour contrôler le transfo d'alimentation..

    1/ Dessoudez les deux fils verts connectés au pont de diodes. Veillez à ce que ces deux fils n'entrent pas en contact.
    2/ Otez toutes les lampes.
    3/ Avec extrème prudence, en ayant replacé un fusible conforme, mettez le poste sous tension.

    Il faudra ensuite contrôler des tensions à l'aide d'un mumtimètre.







Sujet : TELEFUNKEN OPUS 55 Nouveau De eskape23  Le 02-12-2018 à 15:12 sta

    bonjour
    comme fusible j'ai des 0.5A a declenchement rapide ... cela vous semble t'il ok ?

    j'ai dessoudé les fils verts du pont et branché l'opus ...
    le fusible a tenu bon ....



Sujet : TELEFUNKEN OPUS 55 Nouveau De eskape23  Le 02-12-2018 à 15:19 sta

    j'avais aussi refait les soudures sous une lampe qui me semblaient pas tres propre.
    j'ai l'impression que le court circuit venait de la !!!

    du coup maintenant je flip un peu de le rebrancher cet opus


Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 02-12-2018 à 15:25 sta

    Il faut mettre le même fusible que celui d'origine. Ensuite sans reconnecter les fils ni remettre les lampes, il faut mesurer les tension à l'aide d'un multimètre en position AC :
    1/ Tension entre les deux fils verts qui ont été deconnectés.
    2/ Tension entre les broches 4 et 5 des lampes.


Sujet : TELEFUNKEN OPUS 55 Nouveau De eskape23  Le 02-12-2018 à 15:39 sta

    AC ???


Sujet : TELEFUNKEN OPUS 55 Nouveau De Michel87  Le 02-12-2018 à 15:46 sta


    Position AC du multimètre = mesure de tensions alternatives.


Sujet : TELEFUNKEN OPUS 55 Nouveau De eskape23  Le 02-12-2018 à 16:02 sta

    entre les 2 fils verts j'ai entre 9 et 14 !!!! je ne sais meme pas vous dire l'unité !!! VOLTS ???
    c'est tres instable sur multimetre digital en plus de mon parkinson naissant ....

    5.2, 6.8, 6.7 pour les lampes entre 4 et 5 eme broches ....


Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 02-12-2018 à 16:03 sta

    Mettez sur le plus fort calibre pour la mesure sur les fil verts.
    Il vaut même mieux faire deux mesures :
    - une entre l'un des fils verts et le chassis.
    - la seconde entre le deuxième fil vert et le chassis.


Sujet : TELEFUNKEN OPUS 55 Nouveau De eskape23  Le 02-12-2018 à 16:18 sta

    un fil vert plus chassis >>> 33volts
    l autre >>>>108volts

    4 volts pour les lampes ...!!!!

    ce sont bien des volts ?? ou des kilos watt heure ???


Sujet : TELEFUNKEN OPUS 55 Nouveau De Michel87  Le 02-12-2018 à 16:22 sta




Sujet : TELEFUNKEN OPUS 55 Nouveau De eskape23  Le 02-12-2018 à 16:23 sta

    je blague pour le kilo watt heure !!


Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 02-12-2018 à 16:28 sta

    c'est peut être normal. Le potentiel du châssis et flottant par rapport à l'enroulement secondaire HT.
    Quelle tension maximale peit supporter le multimètre en position AC ?


Sujet : TELEFUNKEN OPUS 55 Nouveau De Michel87  Le 02-12-2018 à 16:31 sta


    Comme le port salut, c'est écrit dessus...

    Dans le doute, envoyez une photo de la face avant de votre multimètre.


Sujet : TELEFUNKEN OPUS 55 Nouveau De eskape23  Le 02-12-2018 à 16:32 sta

    ...




Sujet : TELEFUNKEN OPUS 55 Nouveau De eskape23  Le 02-12-2018 à 16:39 sta

    merci pour votre patience, mais moi je suis completement paumé ...



Sujet : TELEFUNKEN OPUS 55 Nouveau De stockfish  Le 02-12-2018 à 17:39 sta

    ca devrait être bon pour mesurer la tension entre les deux fils verts. Avec le calibre 600 V sur AC vous devriez trouver une tension de l'ordre de 200 V.


 Retour aux sujets

Rubriques du site

Gamme 1

- Galerie TSF - Mesure ancienne - Littérature - Trucs et astuces - Marquage composants - Tubes Brochages - Achat Vente - Forum - Liens utilesCe site vous
a aidé ?

Gamme 2

- Je cherche - Offre - Tendances - Palais des Glaces - Upload -

Gamme 3

- Archives - Schématèque - Glossaire technique - Glossaire patoisant - Journaux - Remerciements -
