| Sujet : Radio capte. Détection énigmatique. Nouveau | De jcj Le 17-07-2018 à 09:57 sta |
|
Bonjour,

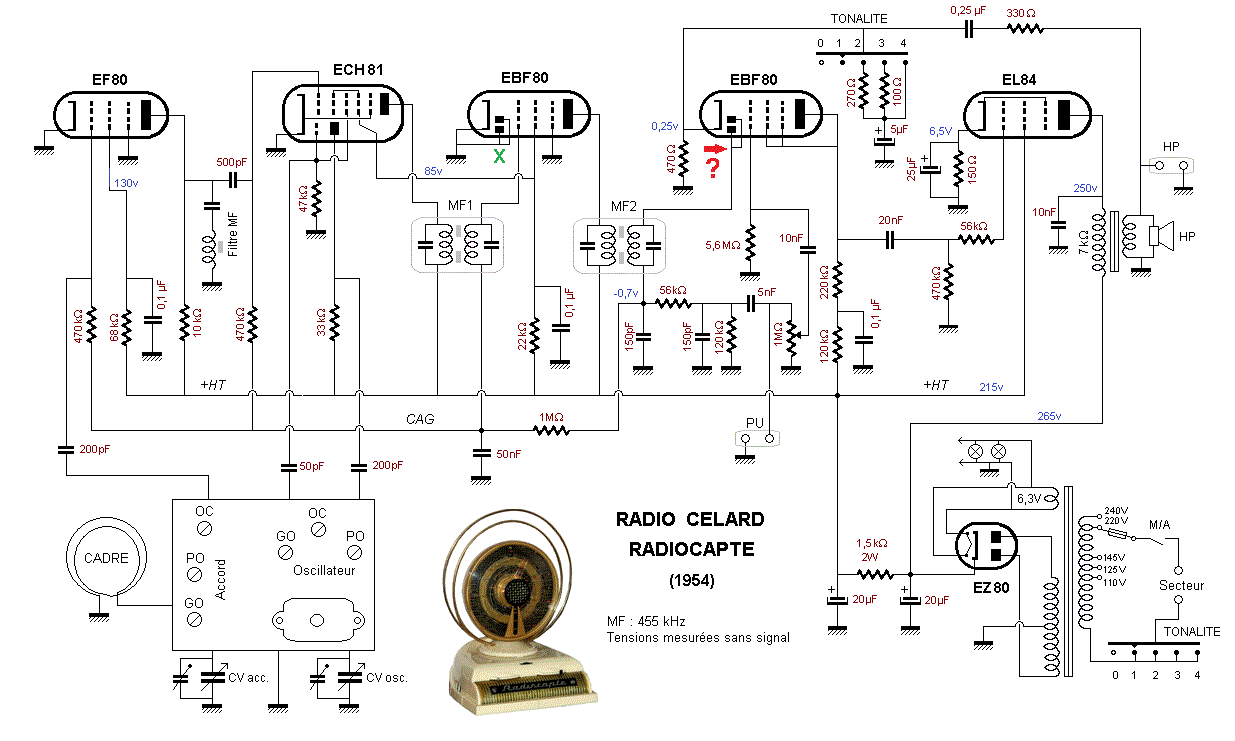

Je m'amuse à refaire le schéma du célèbre poste Radiocapte de Celard (celui qu'on trouve sur le web n'est pas très lisible) et je note un point de détail assez curieux.
Pourquoi utiliser comme cathode pour la diode de détection, la cathode de la lampe BF (marquée ''?'' sur le schéma), alors qu'en toute logique il aurait été plus logique d'utiliser la cathode de la lampe MF qui est reliée à la masse ???
En pratique, l'ajout d'un seuil de 0,25 V dans la détection ne change pas grand chose puisque le signal MF fait plusieurs volts. Mais il y a peut être quelque chose qui m'échappe
Cordialement : jcj
| |
|
| Sujet : Radio capte. Détection énigmatique. Nouveau | De f6cer Le 17-07-2018 à 10:07 sta |
|
Bonjour
Les gens de chez Radio-capte ont peut être voulu inclure le circuit de détection dans la contre-réaction
|
|
| Sujet : Radio capte. Détection énigmatique. Nouveau | De Dominique Le 17-07-2018 à 13:35 sta |
|
Bonjour,
peut-être un Squelch pour limiter le bruit lors de la recherche des stations en dehors de celles-ci ?
Dominique.
|
|
| Sujet : Radio capte. Détection énigmatique. Nouveau | De f6cer Le 17-07-2018 à 15:01 sta |
|

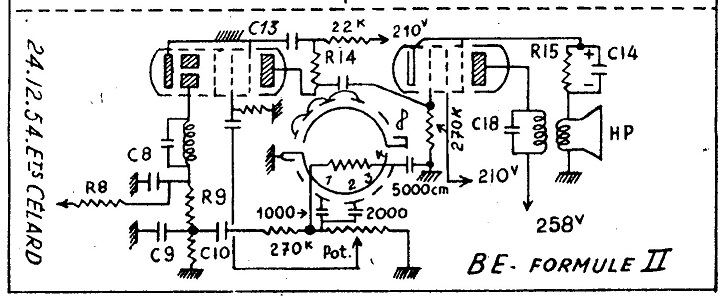

Dans la deuxième version du schéma , la cathode est a la massse et la contre-réaction simplifiée
|
|
| Sujet : Radio capte. Détection énigmatique. Nouveau | De jcj Le 17-07-2018 à 18:08 sta |
|
OK sur cette ''formule II'', je n'avais pas remarqué (faut dire que le schéma n'est pas très évident) ->

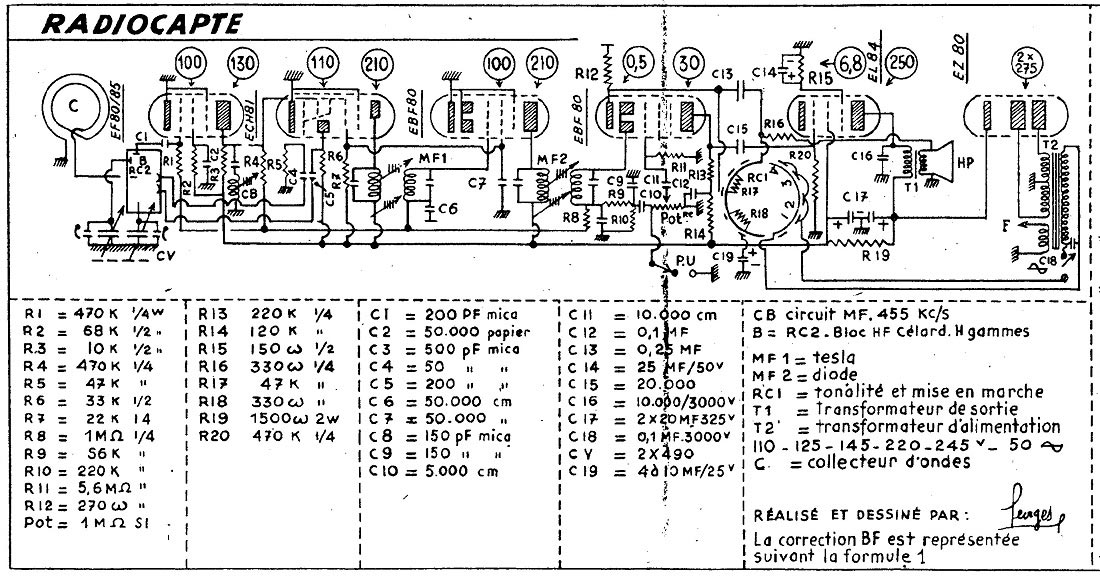

Donc sur la ''formule I'', c'est plutôt un défaut de conception. Je vais quand même conserver ce câblage d'origine.
Merci : jcj
| |
|
|
