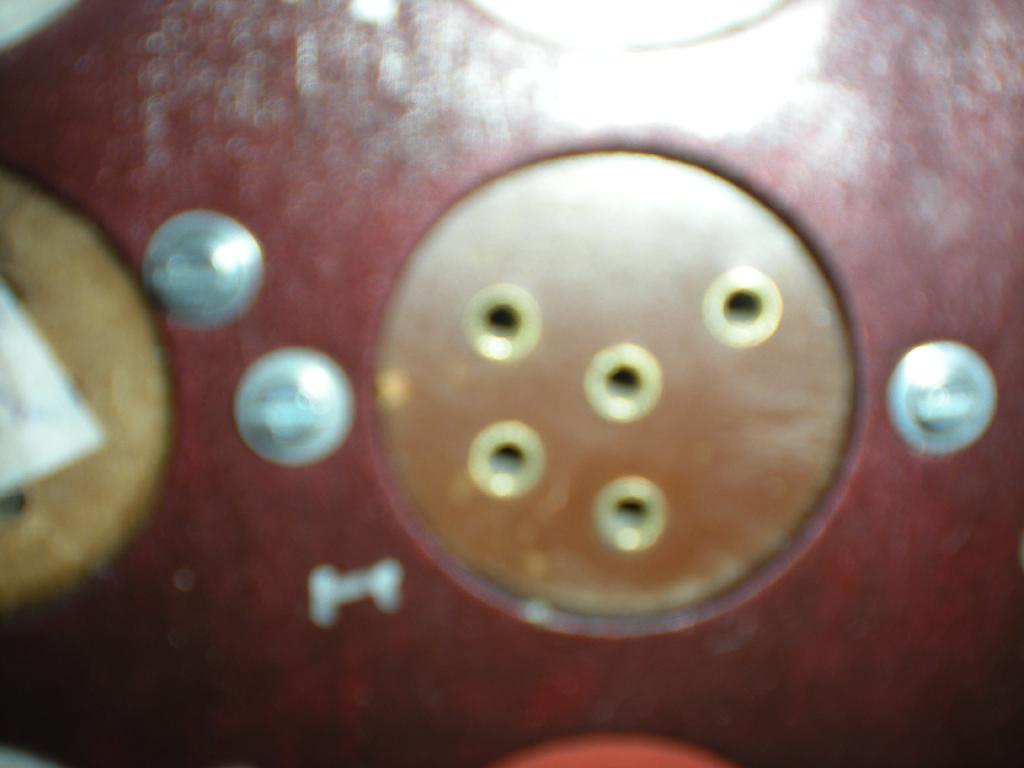

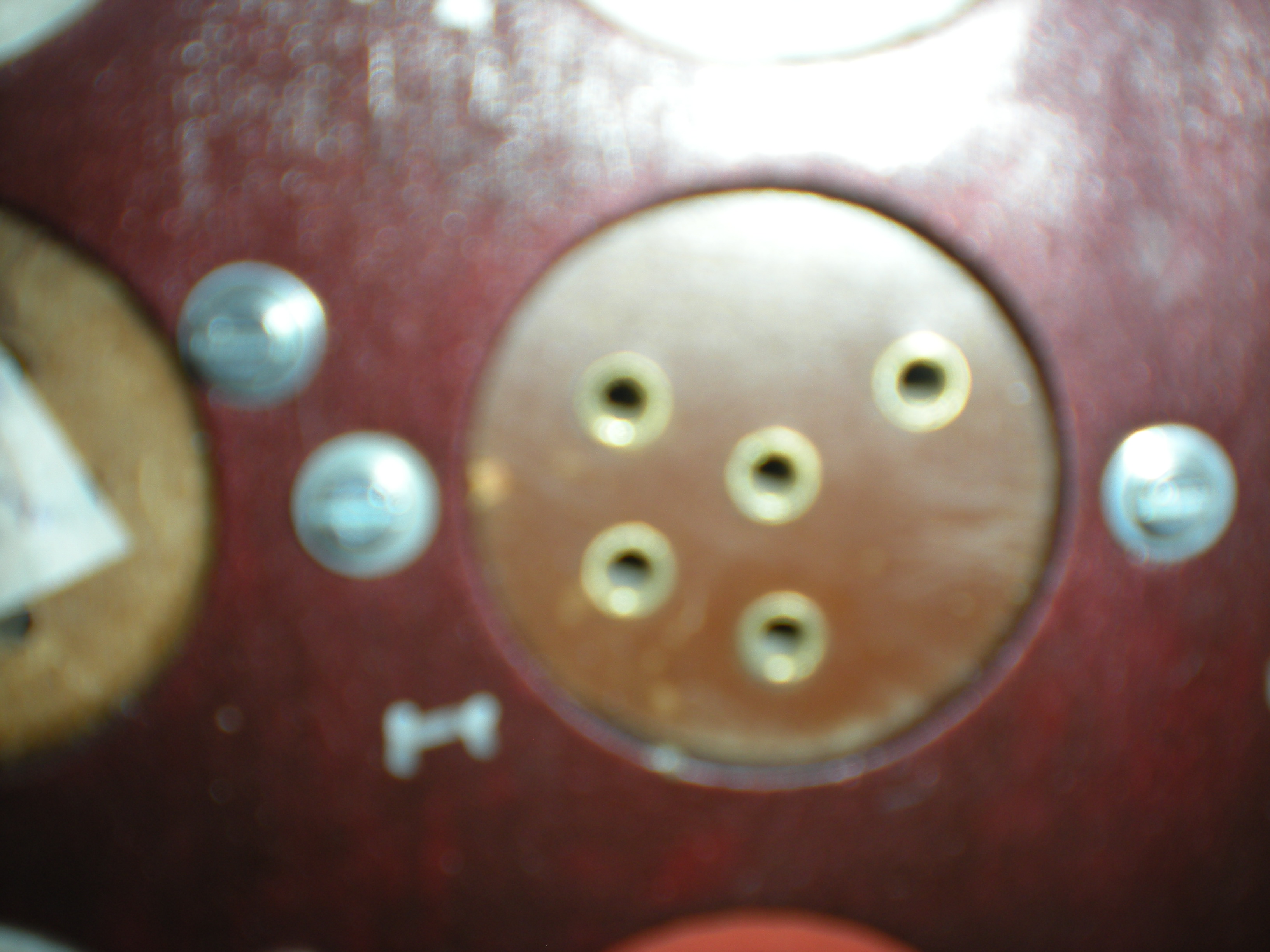

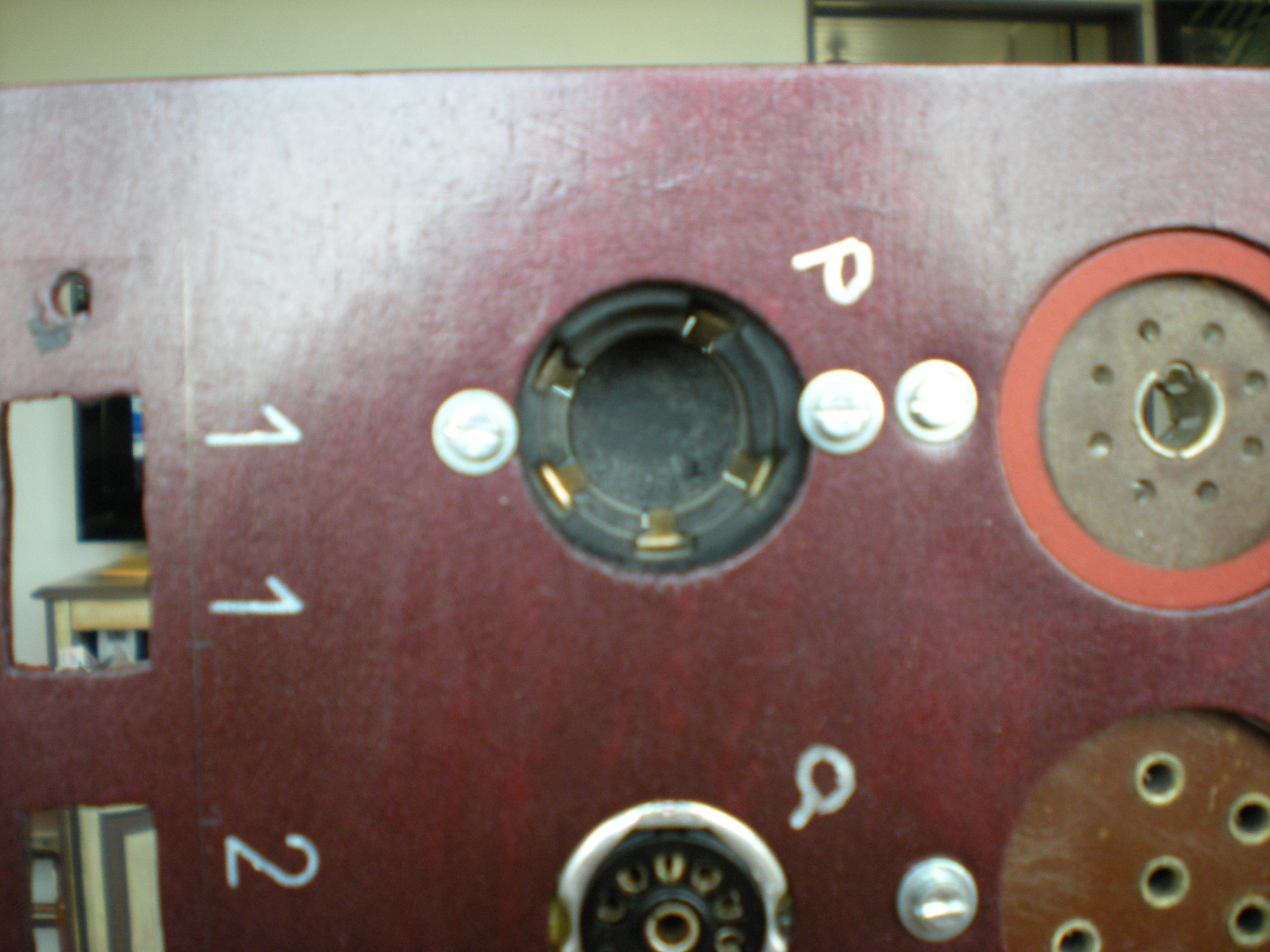

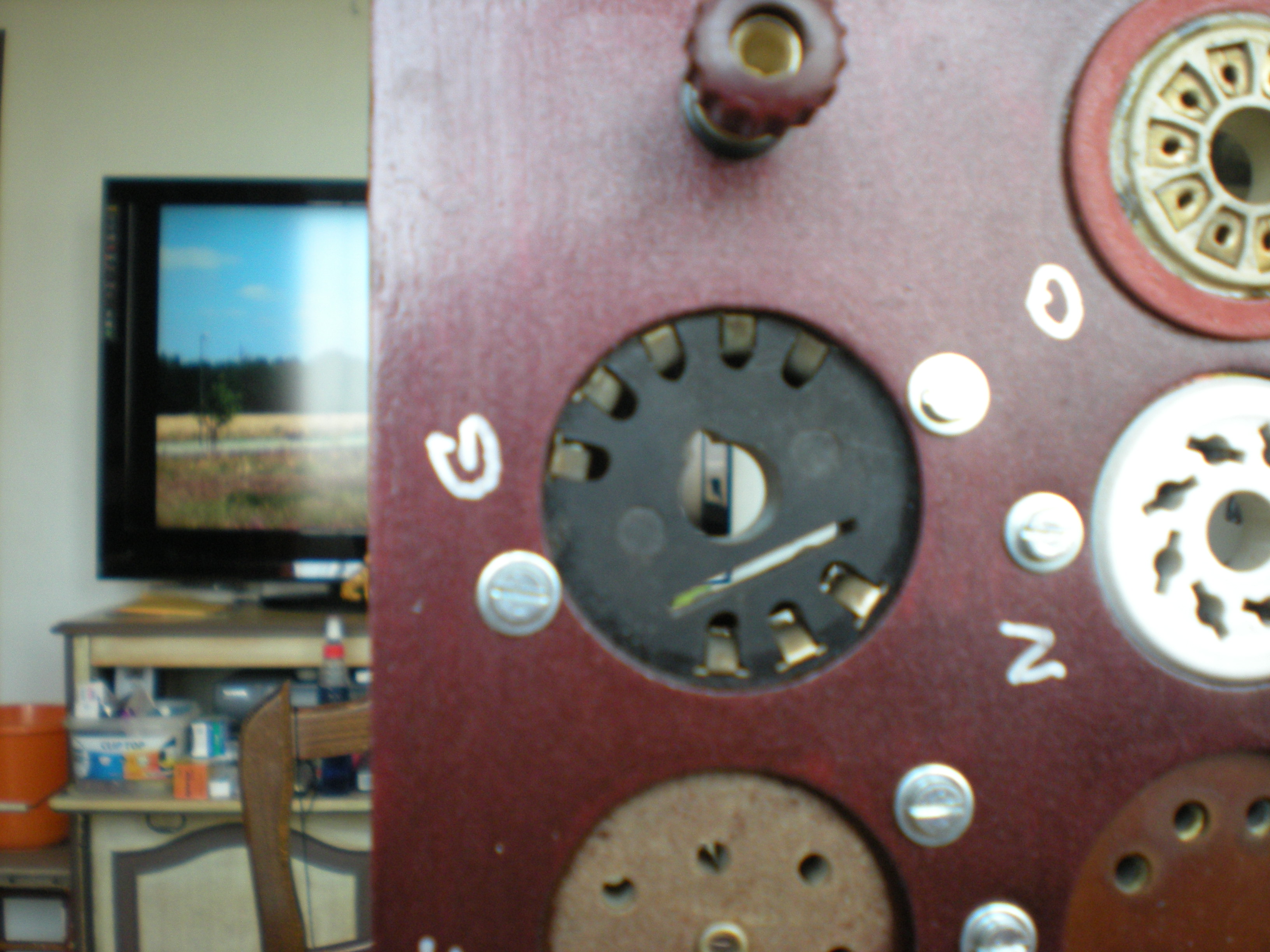

Sujet : support tube Nouveau De omale 13  Le 28-06-2018 à 16:58 sta bonjour a tous je ne retrouve plu mes notes sur les support de tube pour les brochage un transco 5 broches et l'immatriculation d'une lampe qui ce monte dessus et un autres je ne connais pas le nom si vous pouvez me dire son nom et l'immatriculation d'une lampe qui ce monte dessus pour que je puisse trouvé le n° des broches voila les deux supports >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> merci de me lire

Sujet : support tube Nouveau De omale 13  Le 28-06-2018 à 17:18 sta re pour le support transco 5 broche j'ai retrouvé , reste l'autres support que je ne connais peut-être un tube allemand

Sujet : support tube Nouveau De F6CER  Le 28-06-2018 à 17:33 sta Bonjour le premier support est un support Allemand pour la série 11 : EF11 , ECH11 , EBC11 etc>.. le deuxième support est un mini transco appelé aussi transco 5 broches pour la AB1 ou AB2

Sujet : support tube Nouveau De omale 13  Le 28-06-2018 à 17:39 sta re merci George il me semblait bien a du Deuche pour le premier

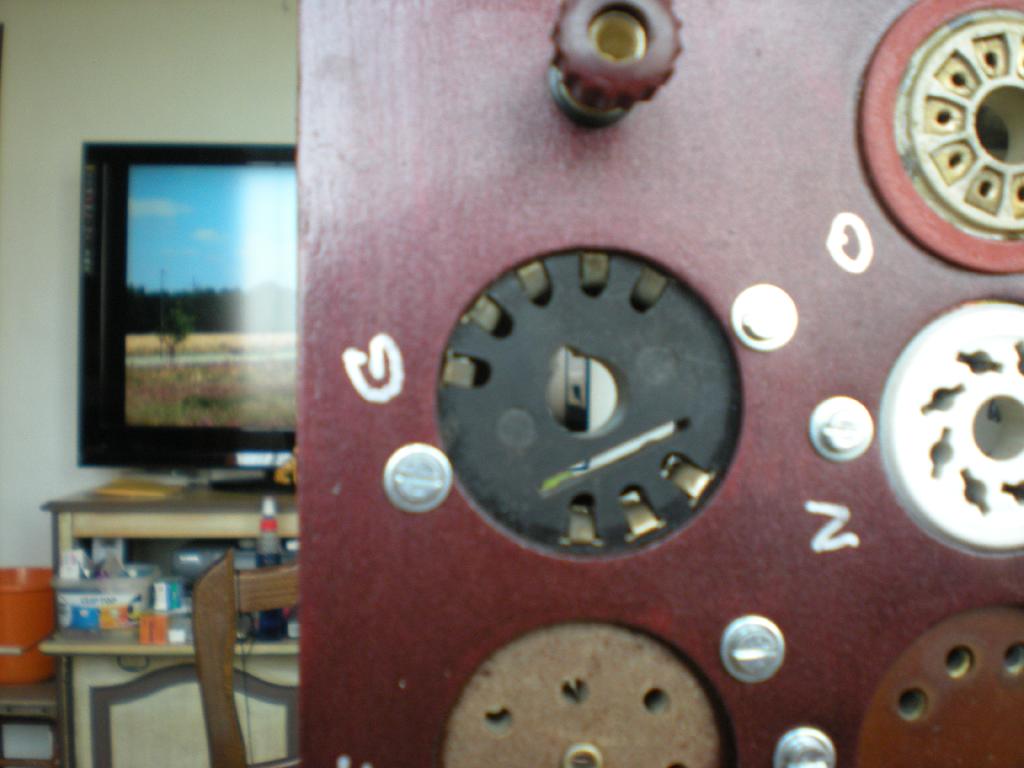

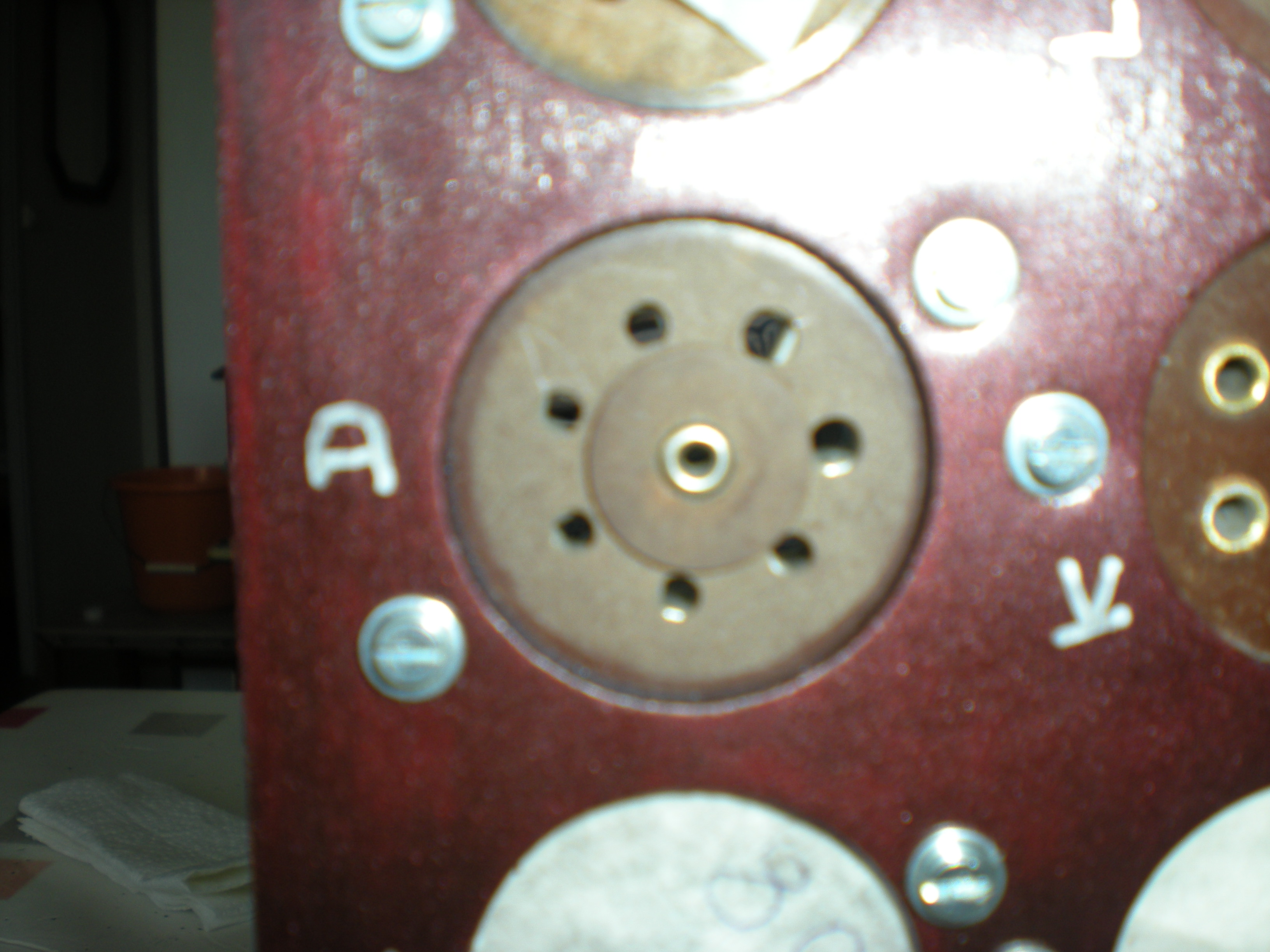

Sujet : support tube Nouveau De omale 13  Le 29-06-2018 à 14:18 sta Bonjour il me reste quelque support donc je ne retrouve plu mes note pour le câblage alors je demande encore votre aide toujours pareil le nom du support et l'immatriculation d'une ampoule qui ce monte dessus

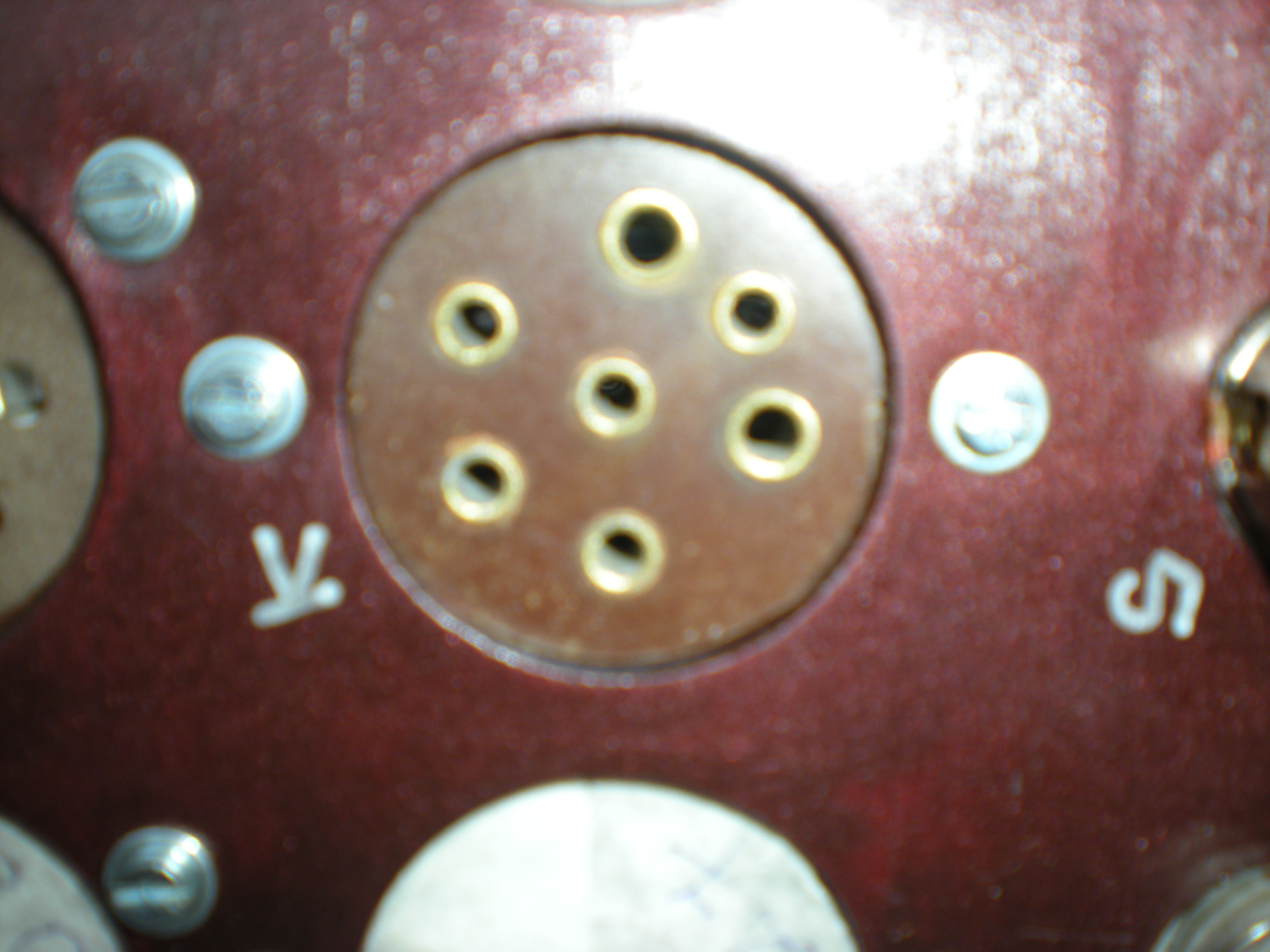

Sujet : support tube Nouveau De omale 13  Le 29-06-2018 à 14:24 sta re le premier support (post de 14h18) en haut à gauche je pense pour une 443H mais sur ce support il entre très bien et pas en force une 506 qui a 4 broches et en voilà encore un le dernier et après j'ai fini >>>>>>>>>>>>>>>>>>> je vous remercie

Sujet : support tube Nouveau De Thierry Magis  Le 29-06-2018 à 18:32 sta Bonjour Le support de votre message de 14h24 est un ancien ''C'' européen par exemple pour une AK1. Dans votre message de 14h18 : - En dessous à gauche c'est l'ancien européen pour lampe genre E443 ou encore les triodes des années 20 (base A à 4 broches qui n'utilisent pas la broche centrale) - En dessous à droite américain à 7 broches comme par exemple la 6A7 Les deux autres ? Cordialement Thierry

Sujet : support tube Nouveau De omale 13  Le 29-06-2018 à 19:08 sta re Thierry je vous remercie de votre aide pour déterminer le support et l'ampoule qu'il accueille bonne fin de journée omale

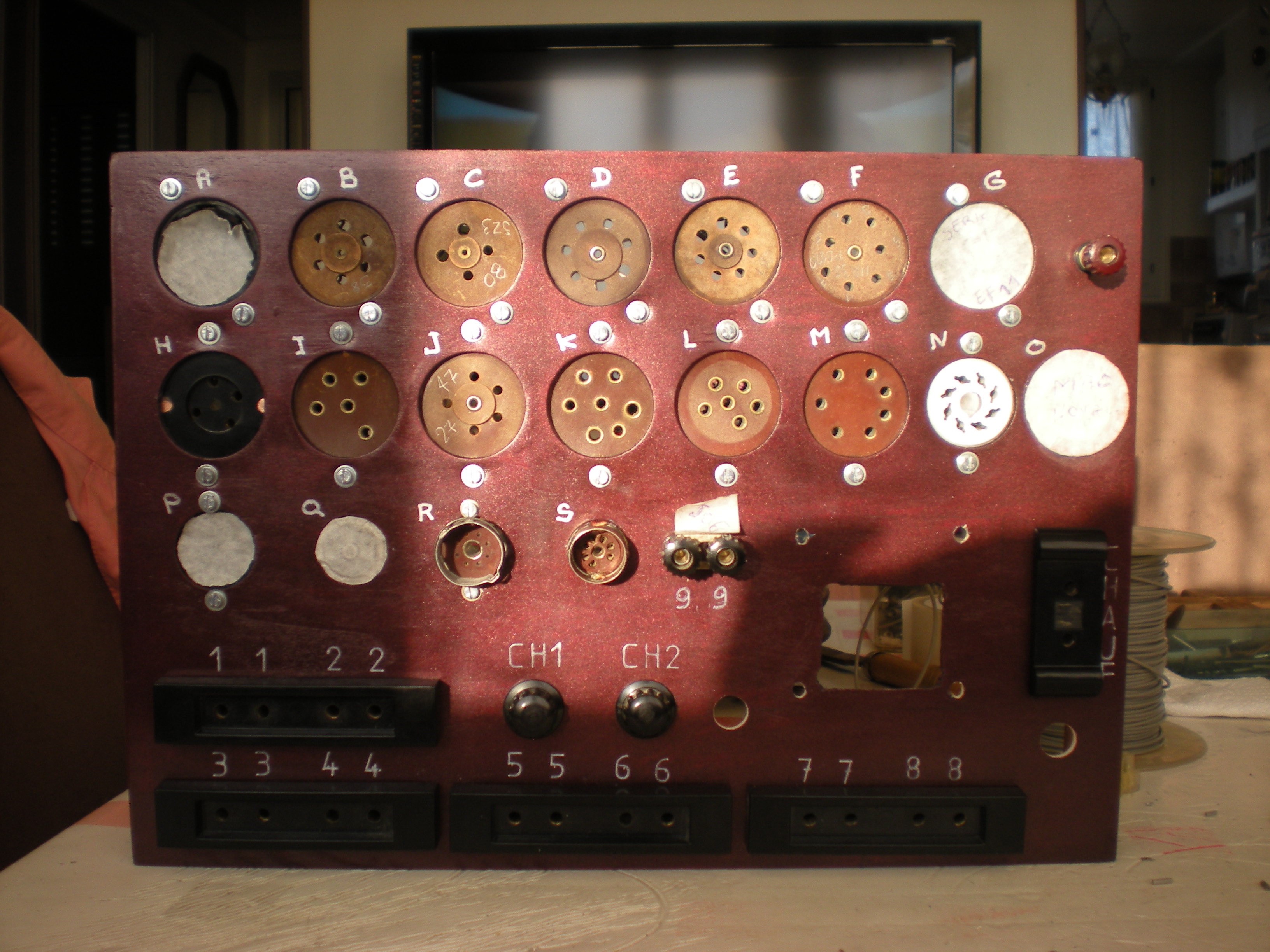

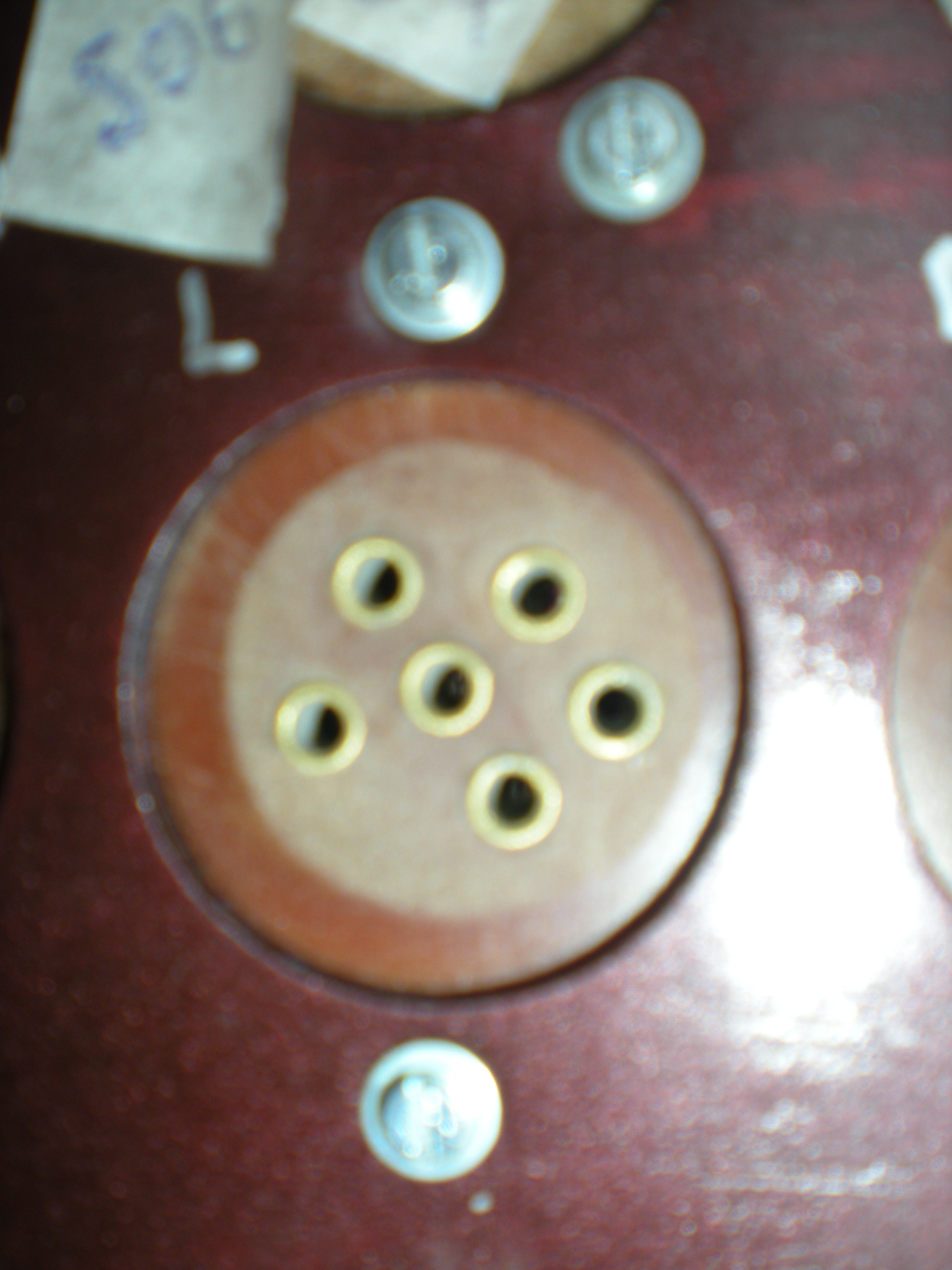

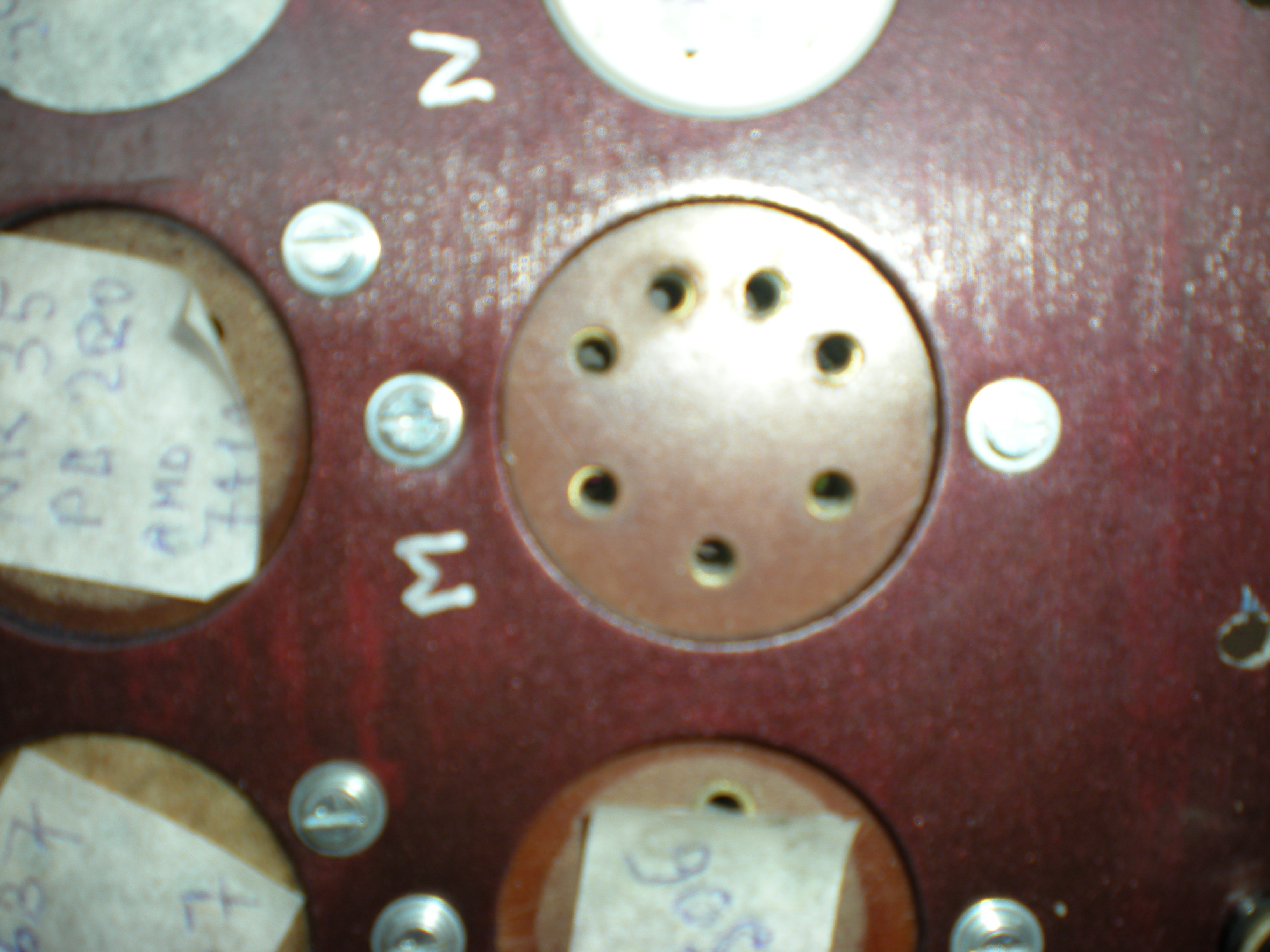

Sujet : support tube Nouveau De omale 13  Le 29-06-2018 à 20:22 sta re excusez moi j'avai oublier un support je met un image de l'ensembles sur la deuxièmes >>>>>>>>>>> rangé le cinquièmes la lettre L au dessus , je ne retrouve pas c'est le bordel chez moi toujours pareil nom du support et la ou les lampes qui l'accueille omale

Sujet : support tube Nouveau De omale 13  Le 29-06-2018 à 21:31 sta re après un récapitulatif de ce que j'ai câblé il me manque celui de la lettre K et celui de la lettre L sur la deuxièmes ligne de support et ce sera terminé voir photo sur le post du 29.06 à 20h22 voila je vous remercie pour votre aide , omale 13

Sujet : support tube Nouveau De HLJ  Le 29-06-2018 à 22:40 sta Bonsoir, - Le I est un support de bigrille 5 broches (A441N) à chauffage direct batterie - Le K est n support de bigrille 7 broches (E441) à chauffage indirect secteur. - Le L est le support 5 broches standard (E443H) avec une 6ème broche supplémentaire pour les B2043 par exemple. Meilleures salutations HLJ

Sujet : support tube Nouveau De omale 13  Le 30-06-2018 à 10:48 sta re Henri Louis je vous remercie de votre aide

Sujet : support tube Nouveau De omale 13  Le 02-07-2018 à 23:41 sta bonsoir suis sur le câblages des supports du lampemètre mais j'ai des problèmes de compréhensions sur quelques supports un exemple le E446 pas de n° de broches comme sur d'autres tubes alors comment faire car ce support doit recevoir d'autres lampes qui non pas la même position des brochages pour les électrodes interne, ou alors y'a un truc que j'ais pas COMPRIS sur le deuxièmes lien y a une image de correspondance, pour le support/tube ,mais point de numéros ,y a t'il une astuce , merci de encore votre aide. omale 13 http://www.mif.pg.gda.pl/… http://www.mif.pg.gda.pl/…

Sujet : support tube Nouveau De Dominique  Le 03-07-2018 à 10:55 sta Si vos câblages sont identiques à un Metrix 310, on a, en tournant dans le sens inverse des aiguilles d'une horloge ) pour un tube E446 filament k ( borne la plus à gauche ) = n°1 grille de commande G1 = n°2 filament k = n°3 grille écran = n°4 ( broche la plus haute ) cathode = n°5 la plaque correspond au téton de la lampe. n°9 sur un Métrix 310 Je me suis servi de ces données pour tester une AF2 qui n'était pas reprise dans le répertoire de mon lampemètre et ça a fonctionné du premier coup. En espérant vous avoir aidé... Dominique.

Sujet : support tube Nouveau De Dominique  Le 03-07-2018 à 10:57 sta La cathode n°5 correspondant à la broche du milieu. Dominique.

Sujet : support tube Nouveau De omale 13  Le 03-07-2018 à 11:40 sta bonjour Dominique et merci oui je sais si je teste une E446 seule sur un support isolé pas de problème pour connecter anode G2 G1 cathode et éventuellement cathode avec G3 mais la n'ai pas le problème , sur le deuxièmes lien il n'y a pas de numéros d'indiquer sur la base et l'ampoule les numéros que vous dite sont il arbitraire ((si non je câble comme vous mentionnez )) car une fois câblé je veux pas faire une Connerie à cause de non correspondance , en RÉALITÉ je ne sais pas si je m'exprime bien et si on comprend ma demande telle que je l'écris j'ai 5 support qui me pose problème si je me trompe sur le premier les 4 suivant seront erronés aussi car câblages en //

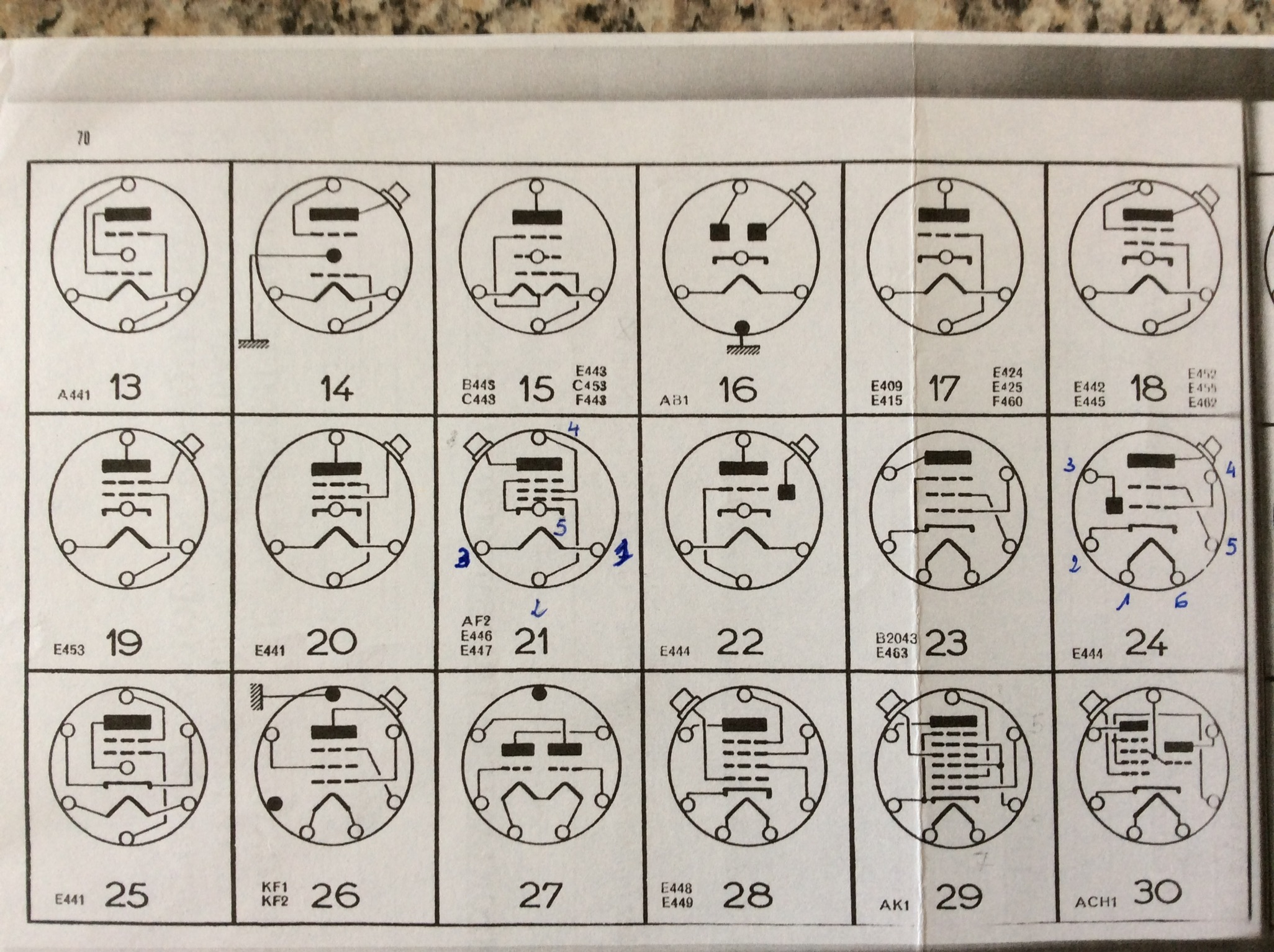

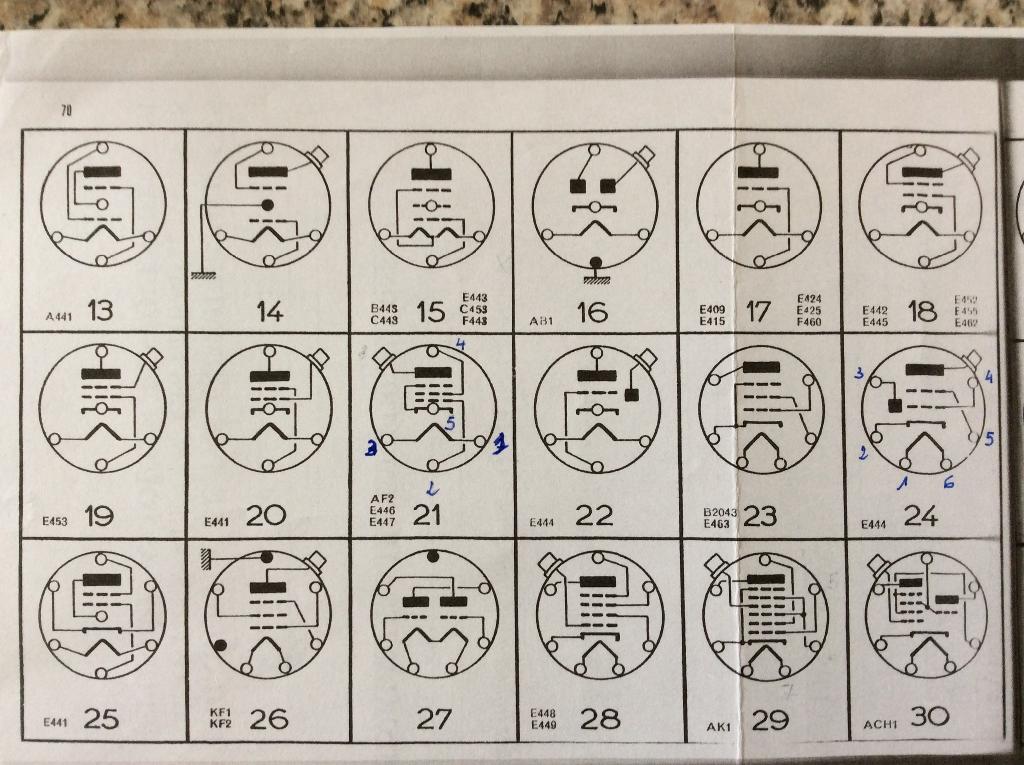

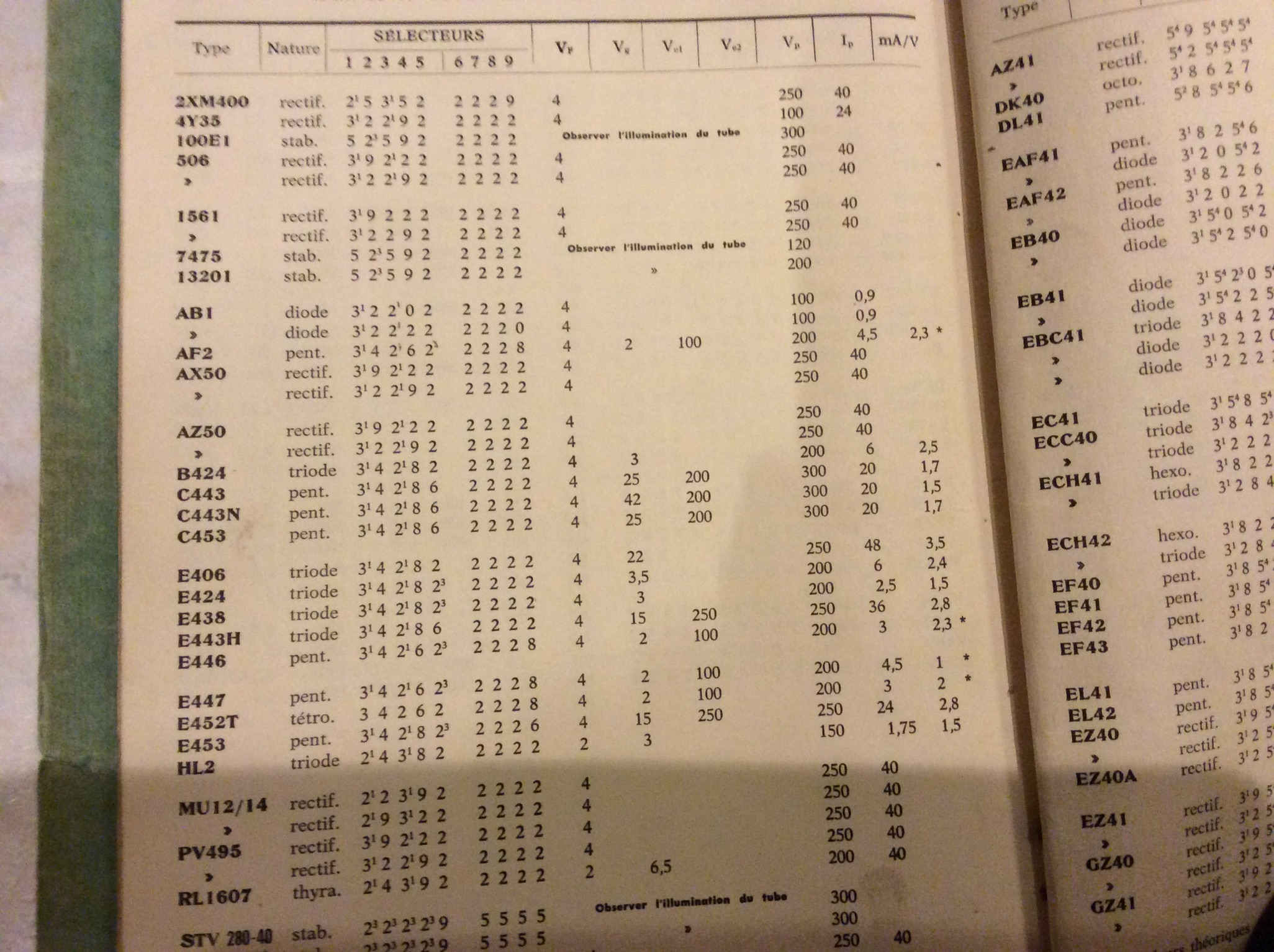

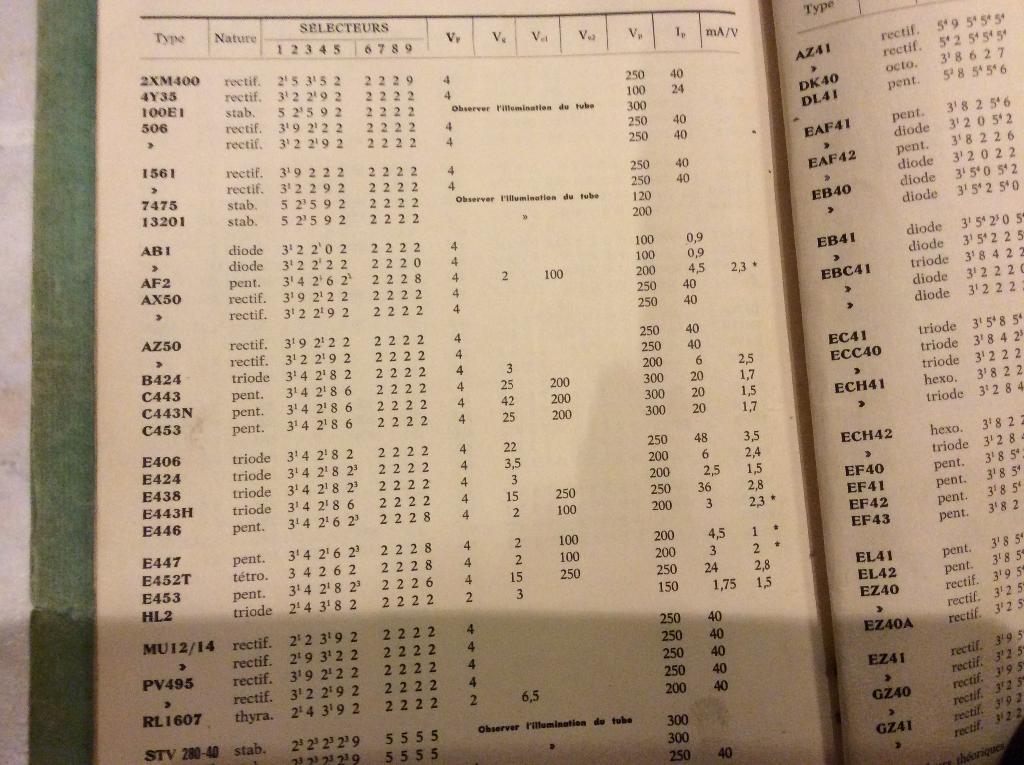

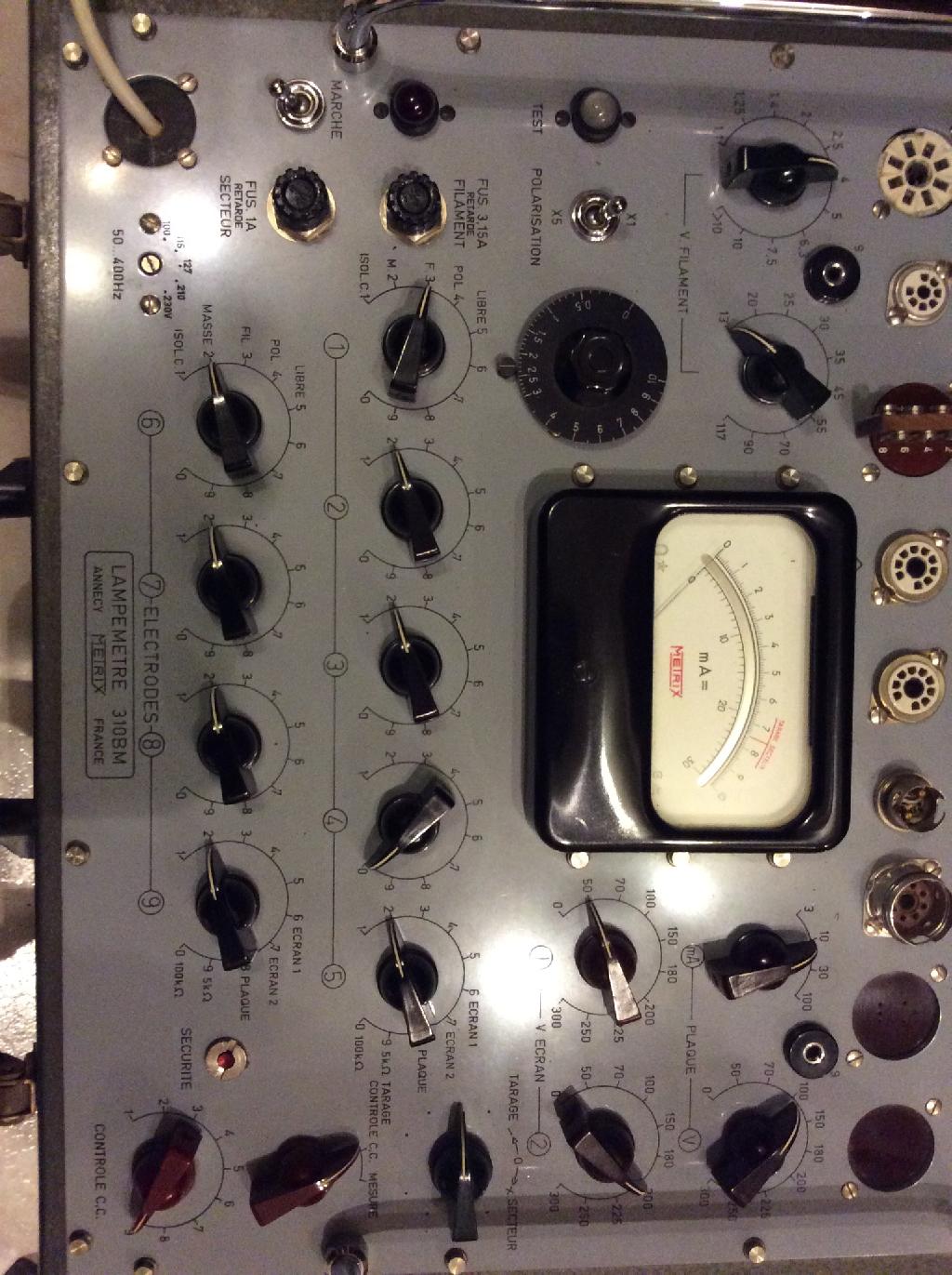

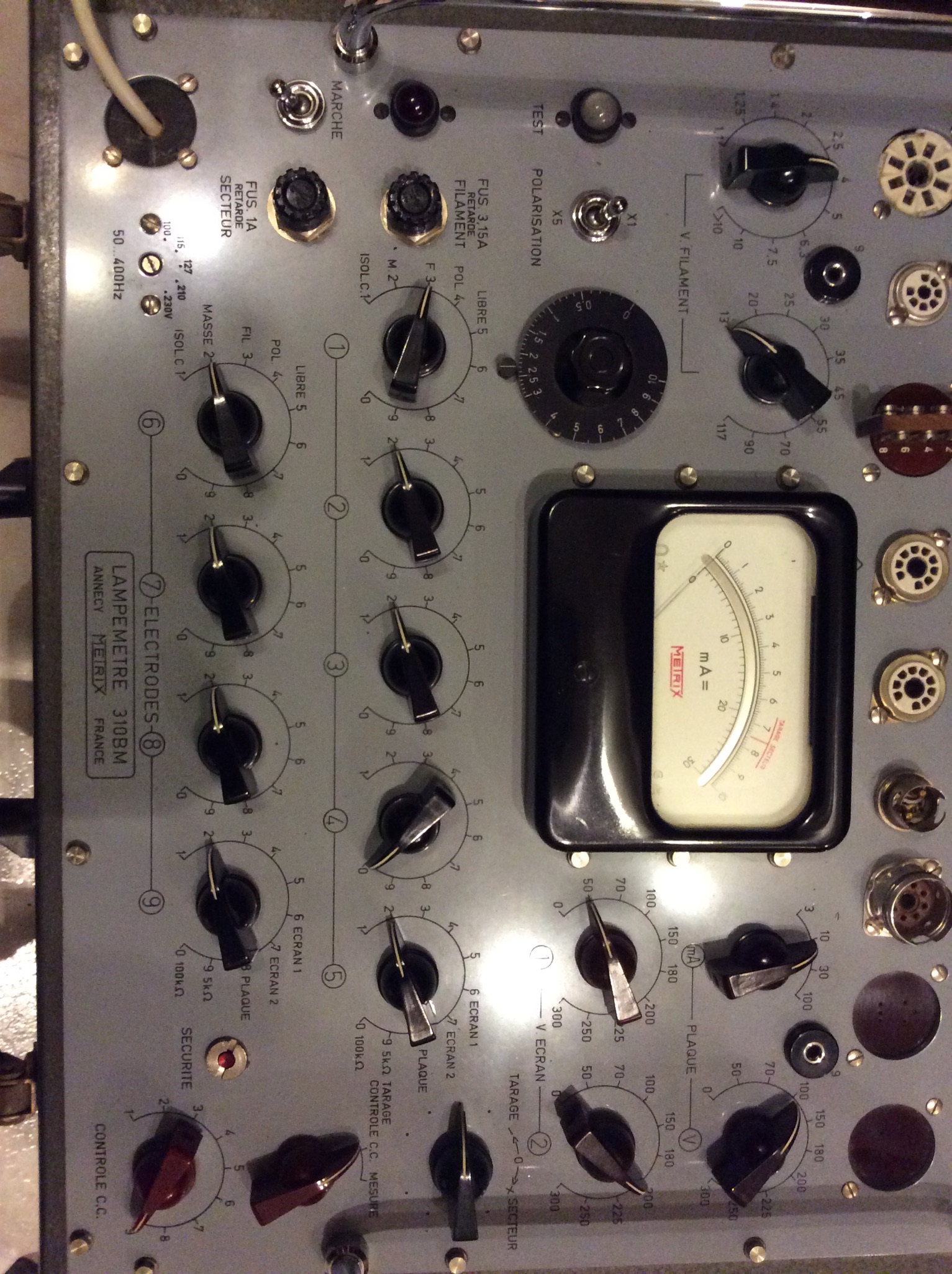

Sujet : support tube Nouveau De Dominique  Le 04-07-2018 à 13:53 sta Je me suis planté de sens. On tourne dans le sens des aiguilles d'une montre, mai pour une E446, la broche 2 sera toujours celle du bas, la broche 4 toujours celle du haut et la 5 toujours la cathode. En partant dans le mauvais sens, seules les broches 1 et 3 sont inversées, mais il s'agit toujours des broches du filament. Je suis sur le dépannage d'un sky radio et j'ai du me débrouiller pour trouver des combinaisons pour une AF2, une E444 et une AF1 qui ne sont pas reprises dans le cahier de mon lampemètre. Apparemment, il y eu 2 culottages pour le tube E444 et je vous ai mis le culot de celle équipant mon poste : je suis bien parti du filament en 1 et j'ai tourné dans le sens des aiguilles d'une montre et j'ai fait des mesures me donnant un tube bon à 100%. Je viens également de prendre des photos de mon Lampemètre et des combinaisons des sélecteurs : vous pourrez vérifier que pour la E446, les repères dans la pièce jointe correspondent bien. Les indices ''1'' correspondent au filament dans les'combinaisons d'un Métrix 310 et les indices''3'' correspondent à la cathode. J'espère que c'est un peu plus clair. Dominique.

Sujet : support tube Nouveau De Dominique  Le 04-07-2018 à 13:56 sta Excusez-moi pour les quelques fautes, mais j'ai horreur de travailler avec une tablette qui me bouffe la moitié des mots ou qui m'en propose d'autres qui n'ont rien à voir avec ce que je voulais écrire... Dominique

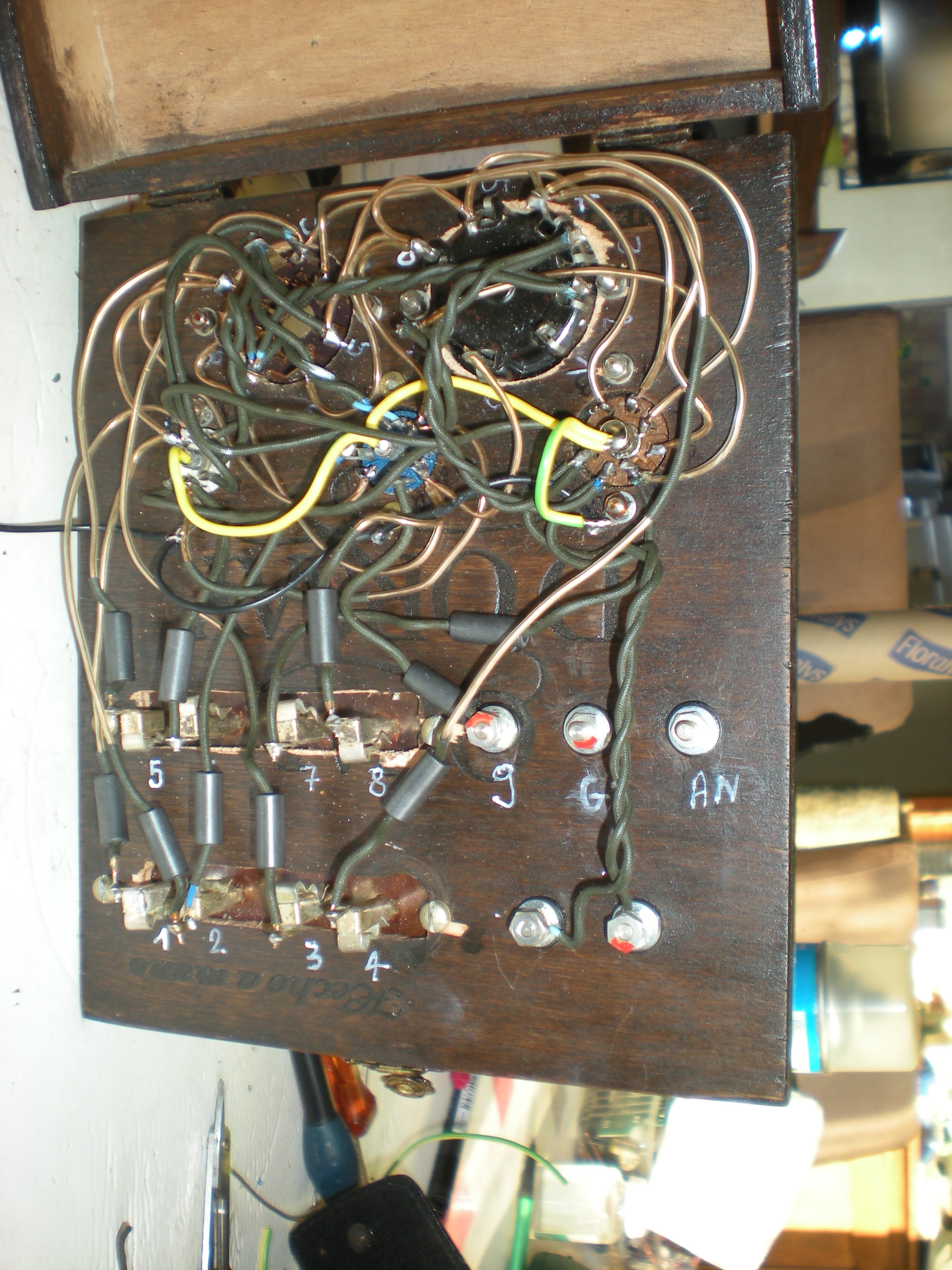

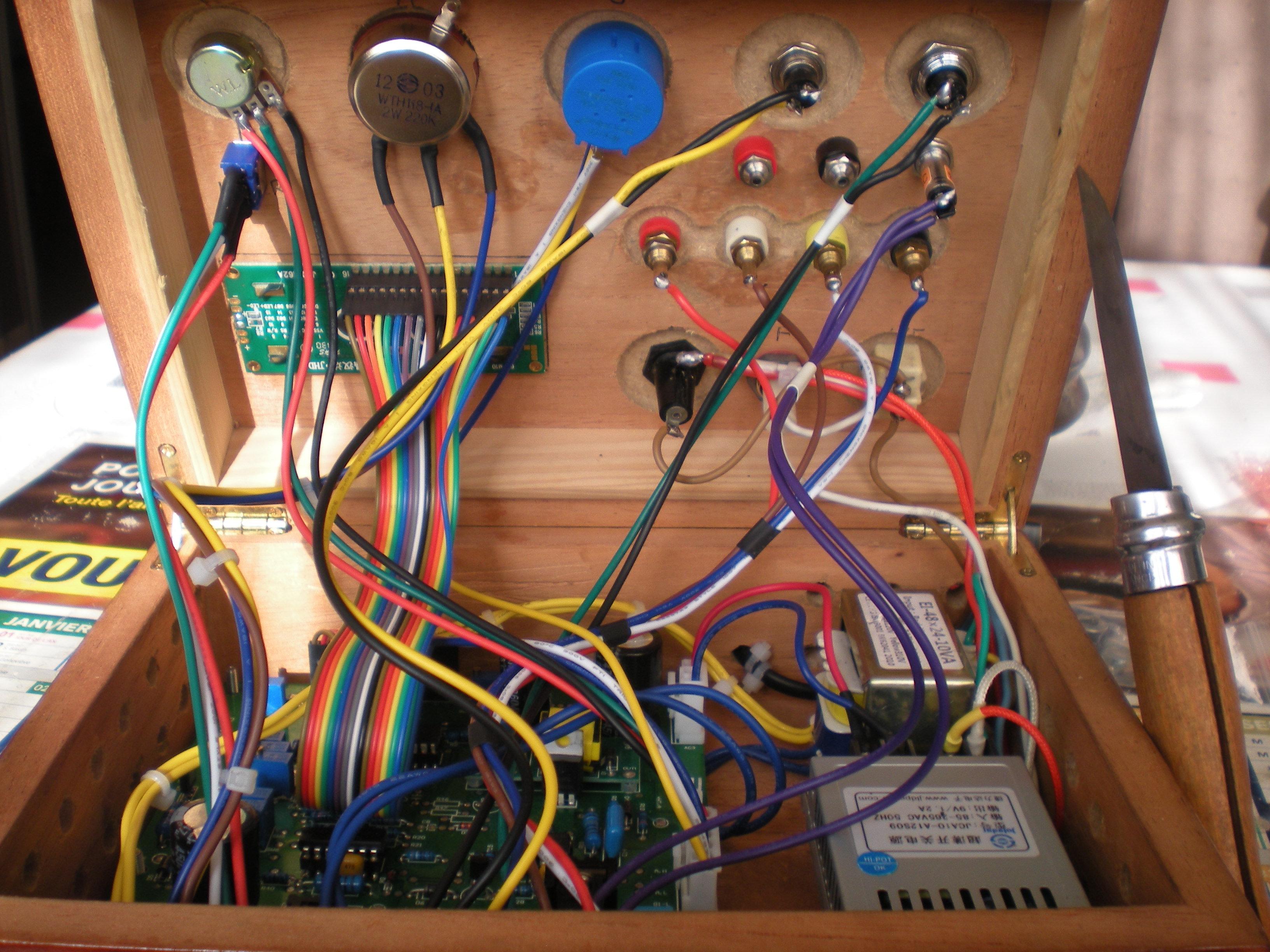

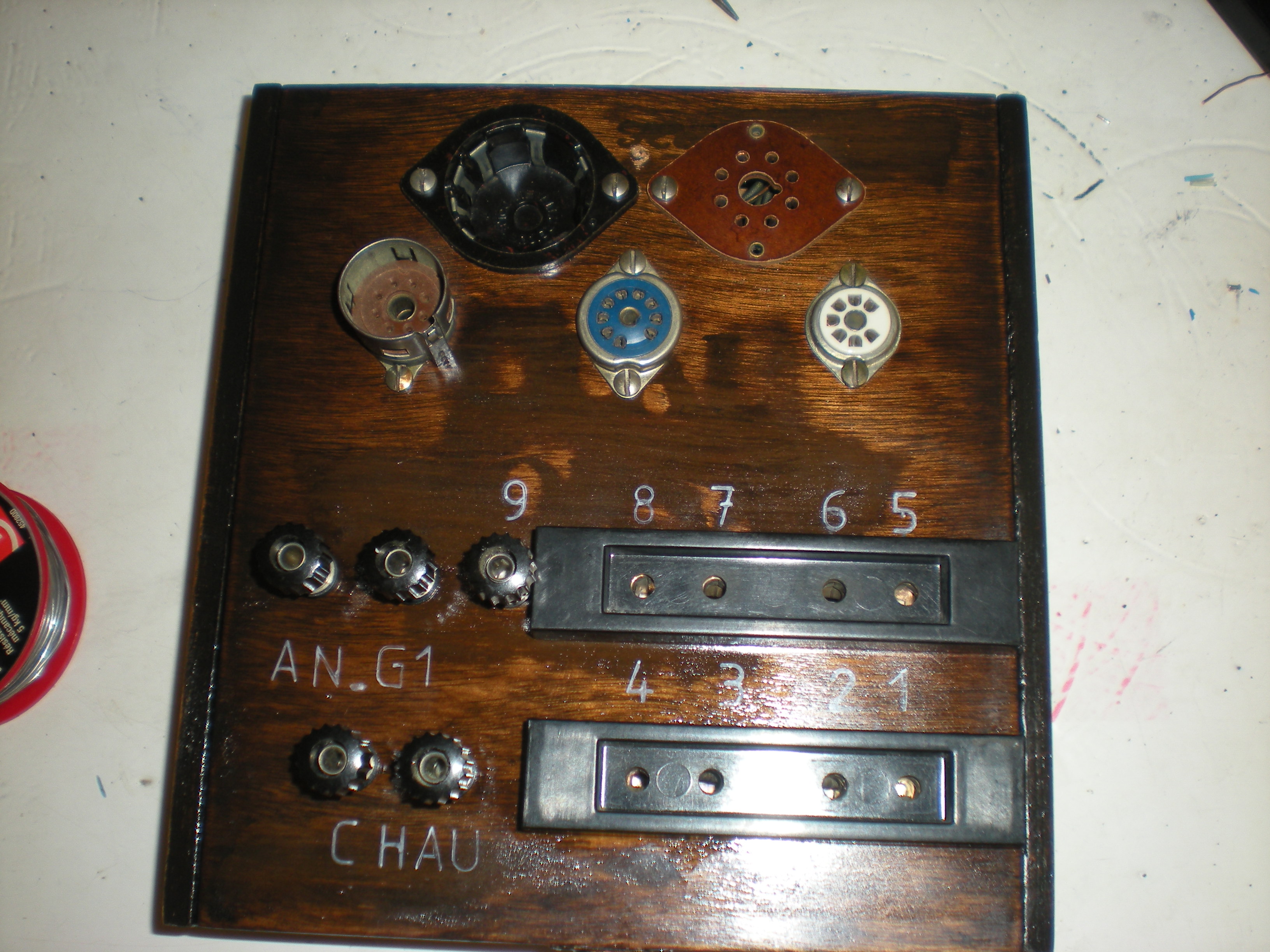

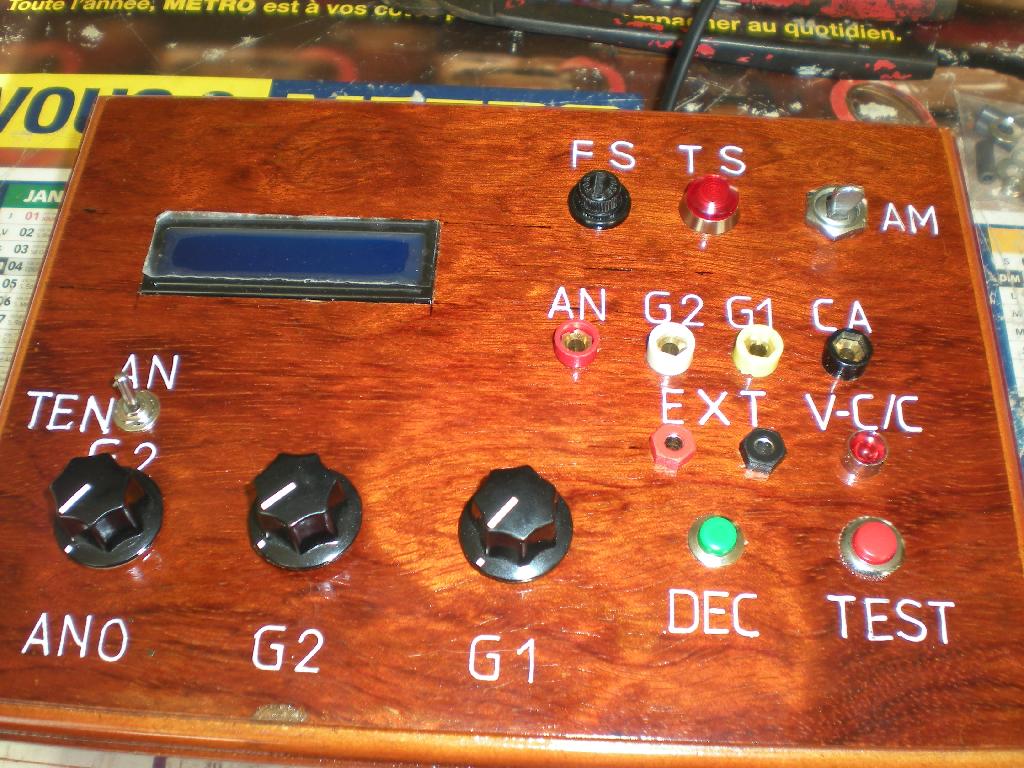

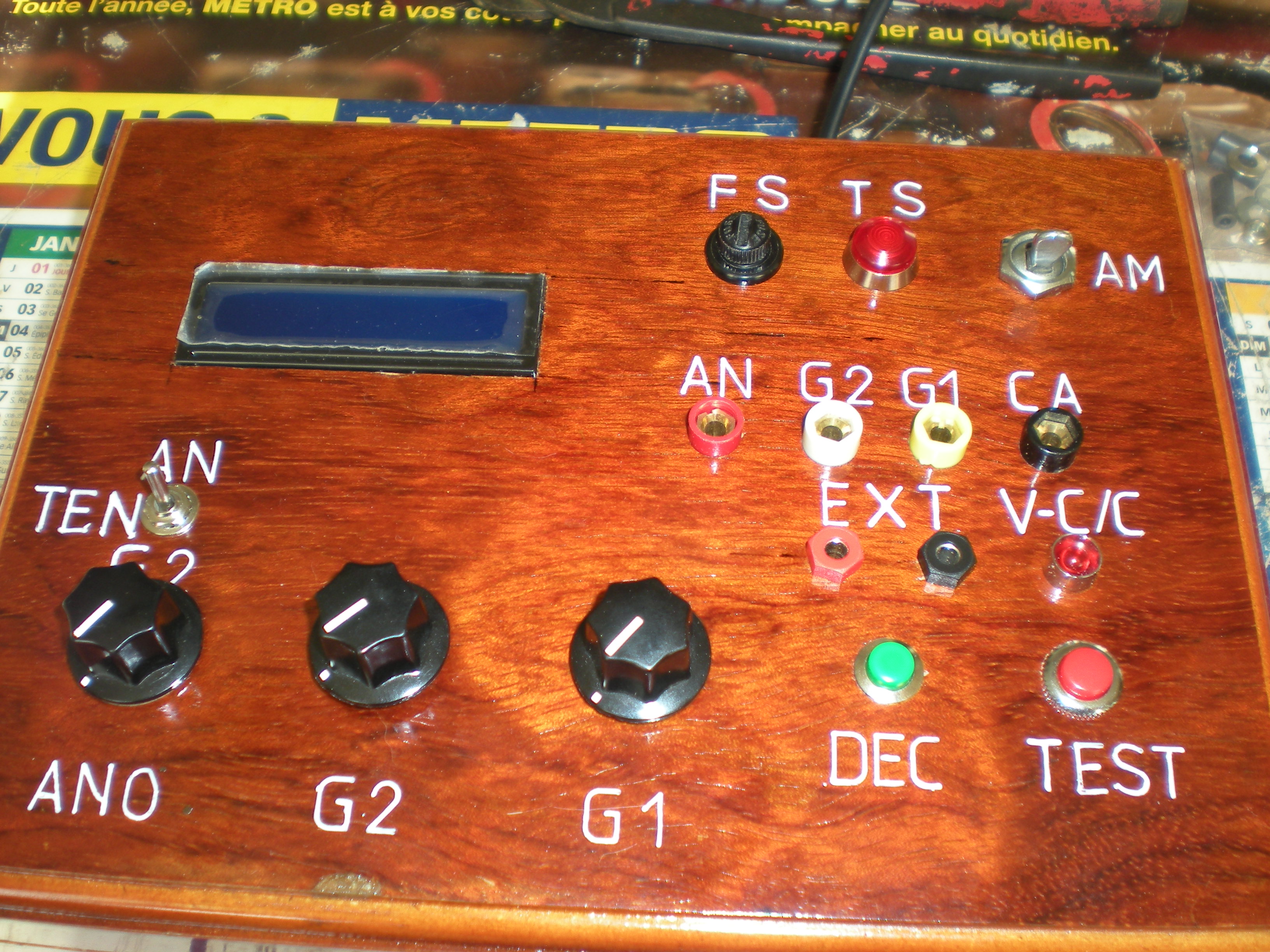

Sujet : support tube Nouveau De omale 13  Le 04-07-2018 à 20:38 sta re merci Dominique pour les infos je vais m'en inspirer mais pour l'instant je laisse tomber le gros truc avec plusieurs support ,J'ai câblé un autres avec juste 5 support que j'utilise souvent et pour les tubes ancien ou exotique je câblerez en volent pour l'instant je met quelques photos >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

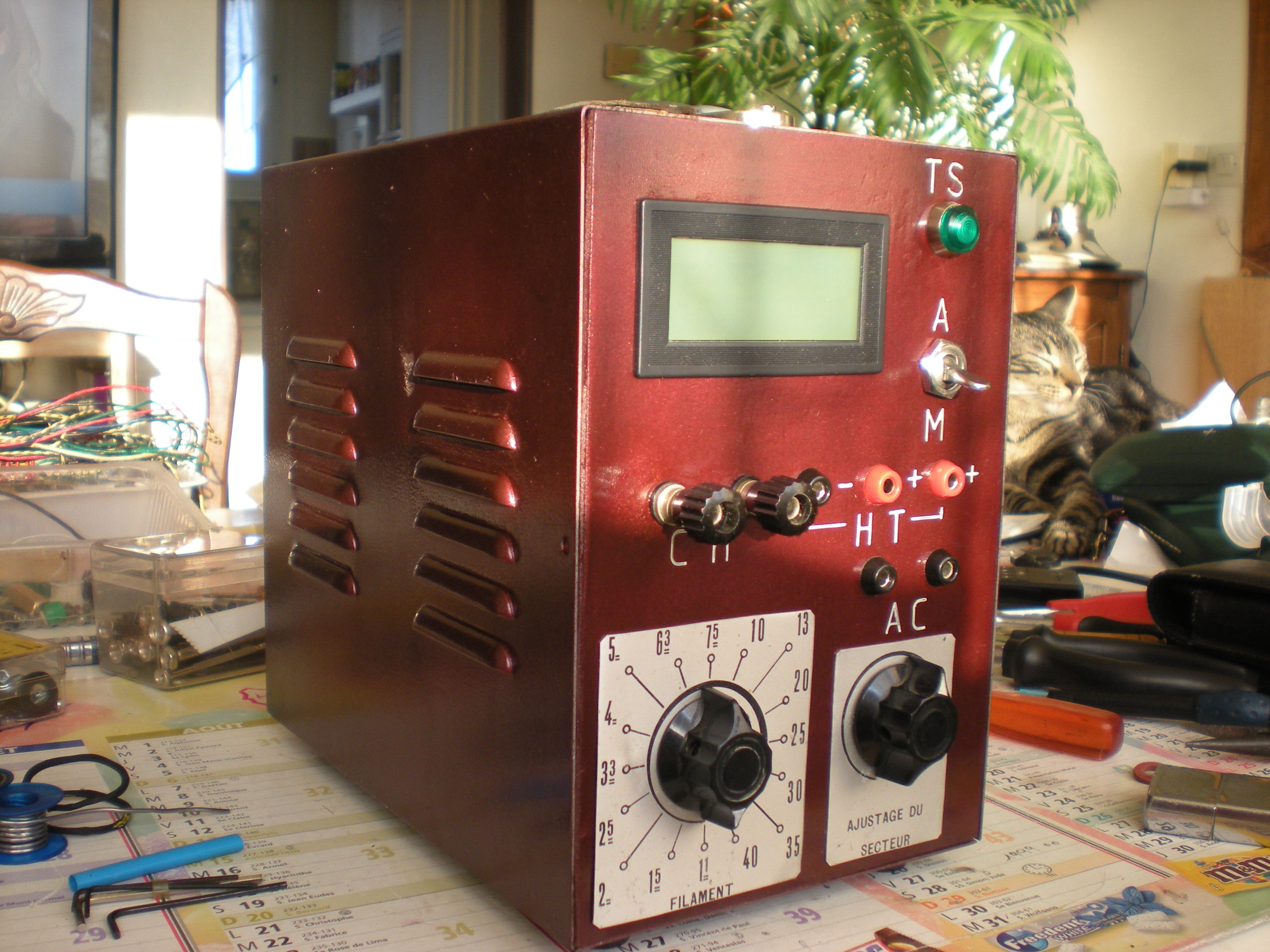

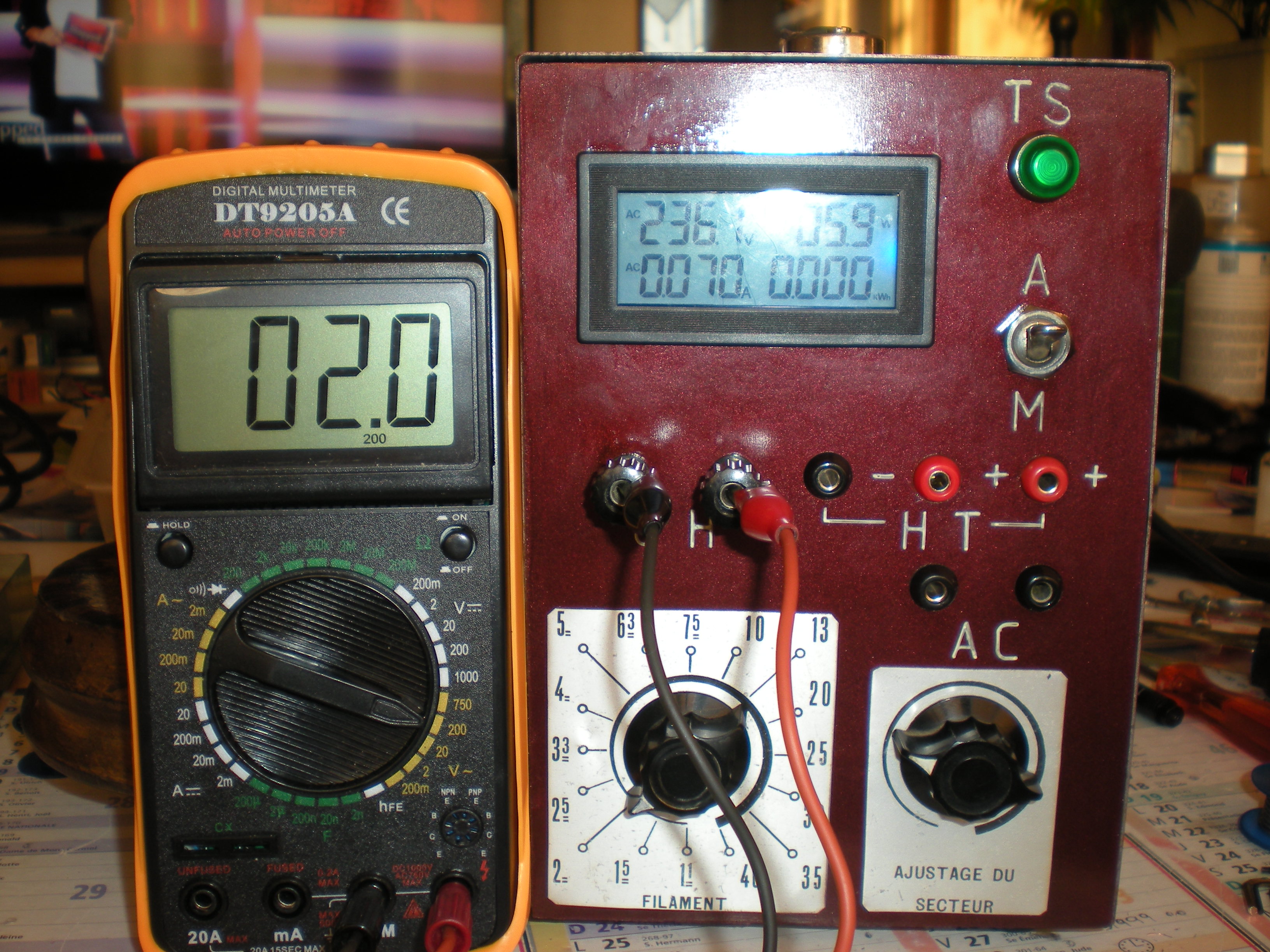

Sujet : support tube Nouveau De omale 13  Le 04-07-2018 à 20:45 sta re suite et l'alim que j'ai récupérait sur un U38 que j'avez mais pratiquement irréparable ou alors avec énormément de boulot et pièce a changer, voila une photo >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

Sujet : support tube Nouveau De HLJ  Le 05-07-2018 à 23:22 sta Bonsoir, Pour Dominique il n'y a pas deux brochages pour la E444 mais deux lampes différentes : - E444 Philips ''binode'' composée d'une tétrode à pente fixe et d'une diode avec le culot 6 broches européen en arc de cercle et une connexion d'anode en bakélite à vis M3 au sommet, voir https://www.radiomuseum.o… - E444S Philips ''binode'' composée d'une triode et d'une diode avec le culot 5 broches européen en croix avec une connexion pour l'anode de la diode au sommet à clipser, voir https://www.radiomuseum.o… Meilleures salutations. HLJ

Sujet : support tube Nouveau De Dominique  Le 06-07-2018 à 12:10 sta Bonjour, merci pour l'info. Dominique.
