Sujet : Display Métrix MX516 Nouveau De crilemans  Le 02-05-2018 à 15:35 sta

    Bonjour.

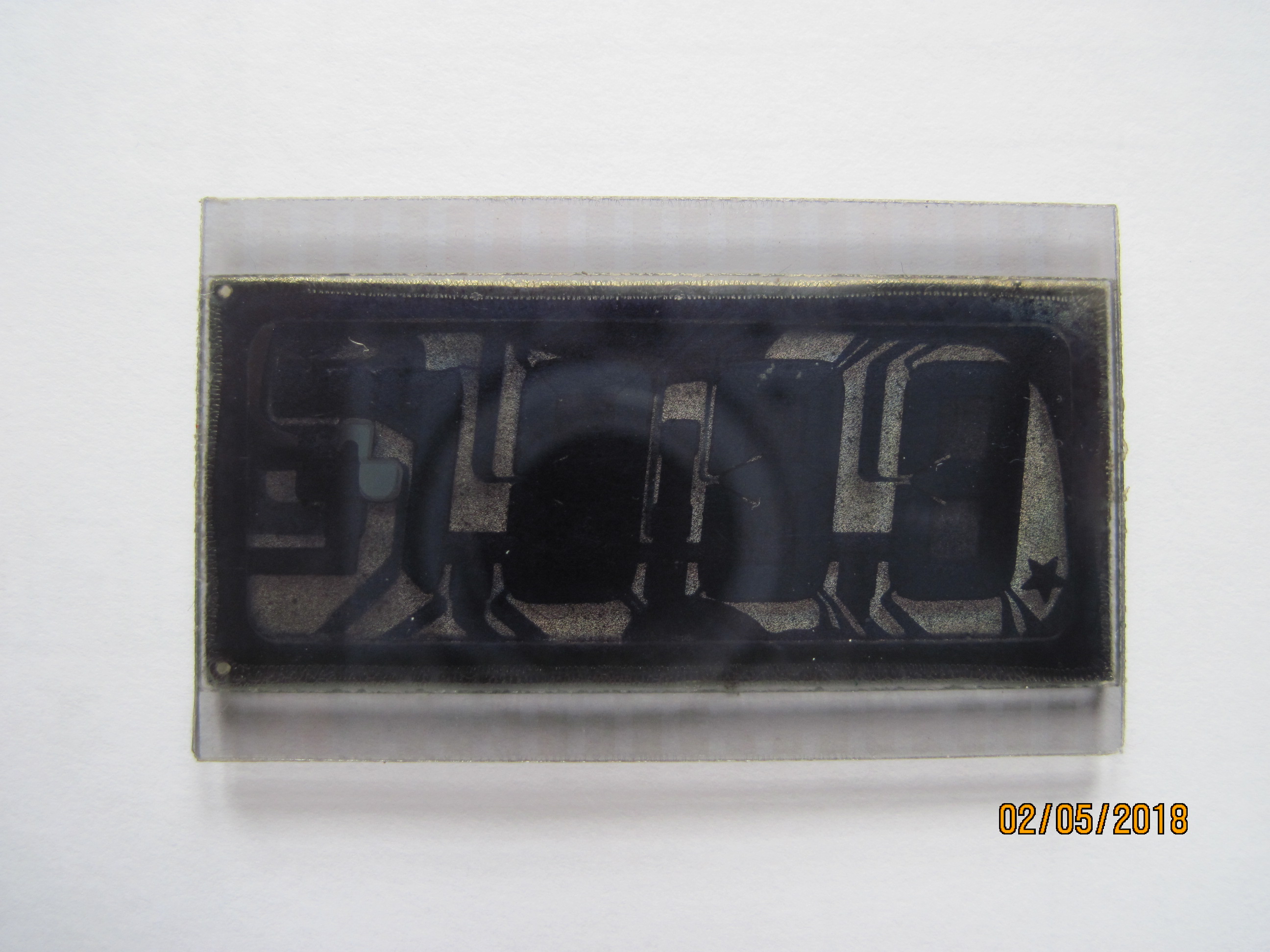

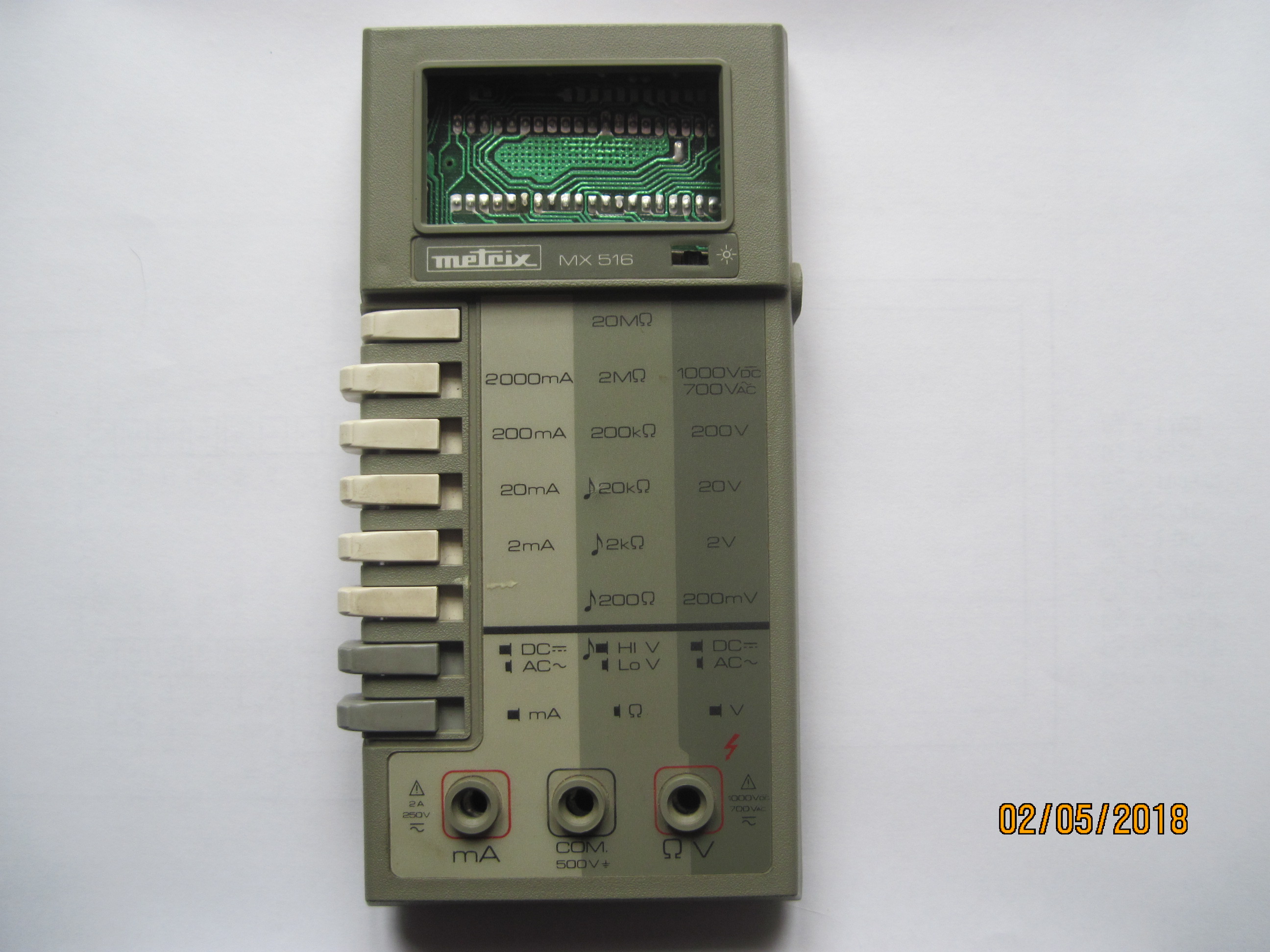

    Vers 1982, j’ai acheté un contrôleur Métrix MX516 (neuf). Or au bout de 2 ans, le display
    à cristaux liquides a commencé à s’obscurcir pour finir tout noir donc illisible. J’ai tenté de
    le faire réparer chez Métrix, mais retour pour cause de stock épuisé pour le display.
    Étant en activité à cette époque, je l’ai mis de côté.

    Quelques années plus tard, en feuilletant le catalogue d’Electronique Diffusion, je trouve

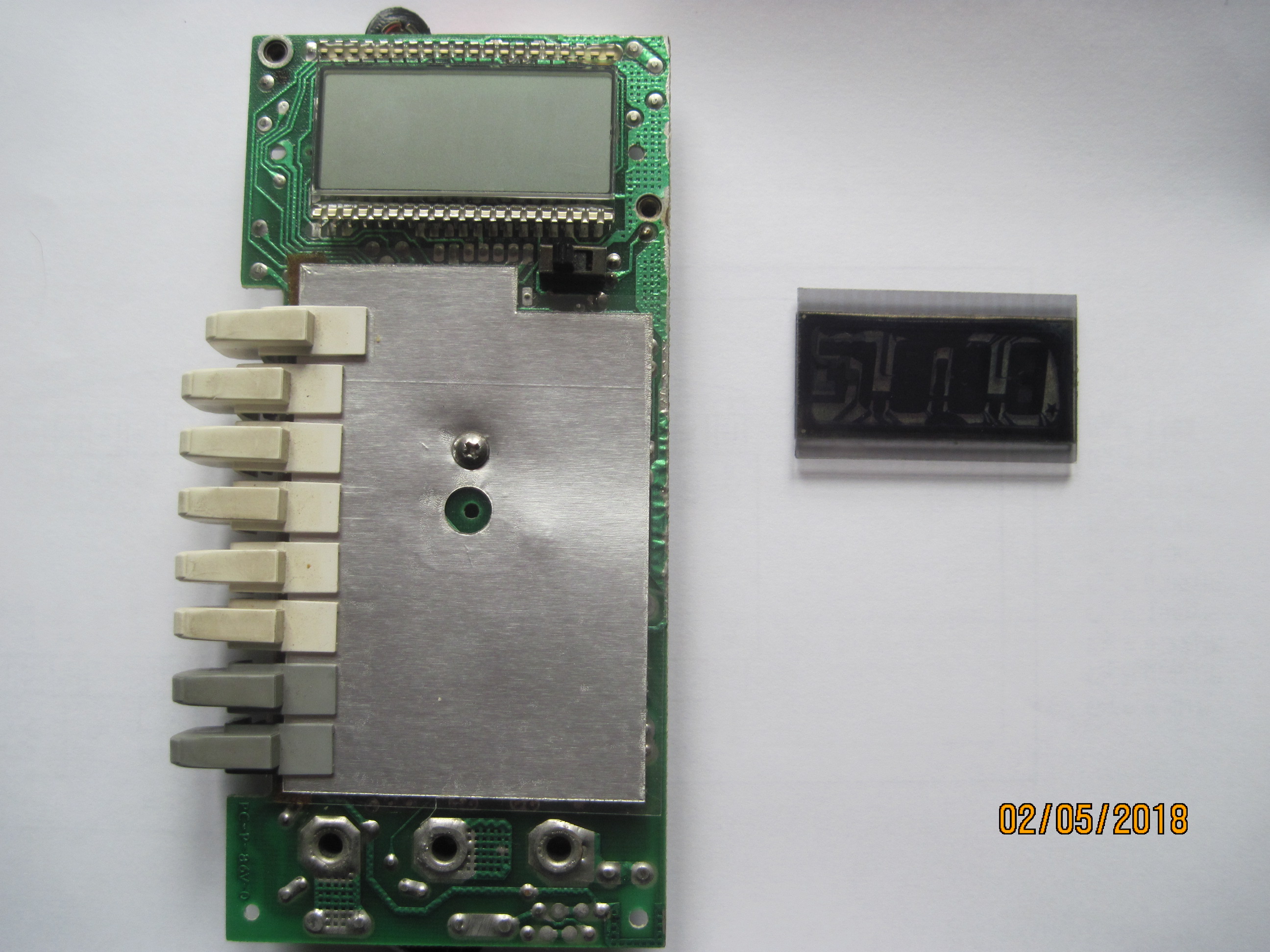

    le display dont j’avais besoin. Problème l’ancien était monté sur 2 bandes de mousse
    conductrice et sur le nouveau les sorties se font par les pattes métalliques pincées sur
    la plaque de verre. Face à ce nouveau problème, retour de l’appareil dans sa boite jusqu’à
    maintenant.

    Ayant entrepris depuis quelques années, une collection d’appareils de mesures, je reprends
    la remise en état de cet appareil. J’aime que mes appareils soient fonctionnels.

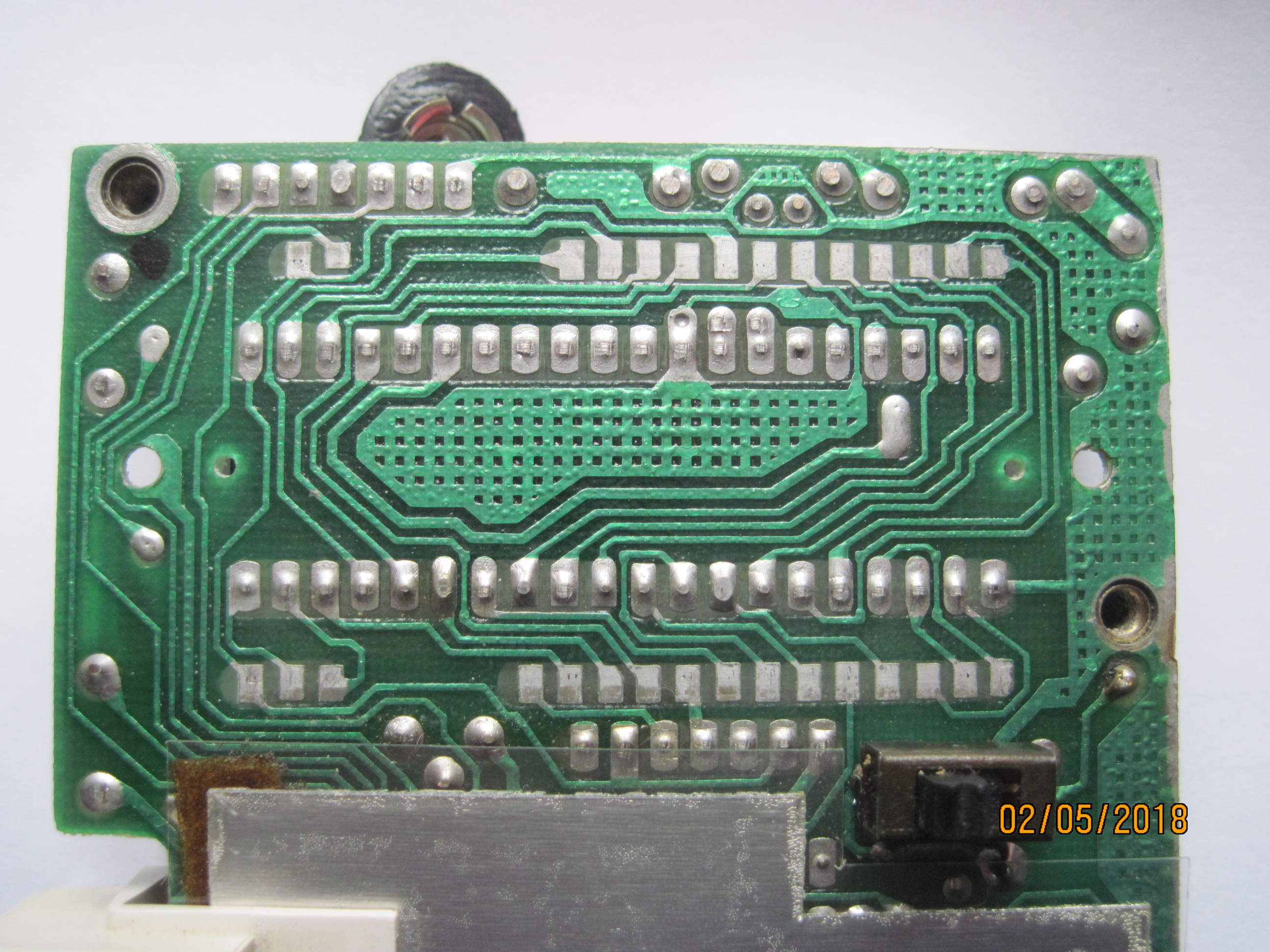

    Premier problème, il me faut souder les 40 pins du display directement sur le circuit imprimé.
    Pas facile car les 2 rangées de pins sont d’un écart supérieur à l’ancien montage avec les
    mousses car ces dernières portaient directement sur le verre du display. Solution, plier
    légèrement les 2 rangées de 20 pins vers l’intérieur pour s’accorder avec le circuit imprimé.
    Facile à faire, mais pour souder la rangée inférieure, pas de quoi passer la panne du fer
    (pourtant pointe de ½ mm). Solution, maintenir le display , le haut soulevé et souder la rangée
    du bas, le fer introduit par le haut et ensuite rabattre le display sur le circuit imprimé et souder les pins supérieures par leur extérieur. Pas très facile, mais faisable avec de bonnes lunettes.

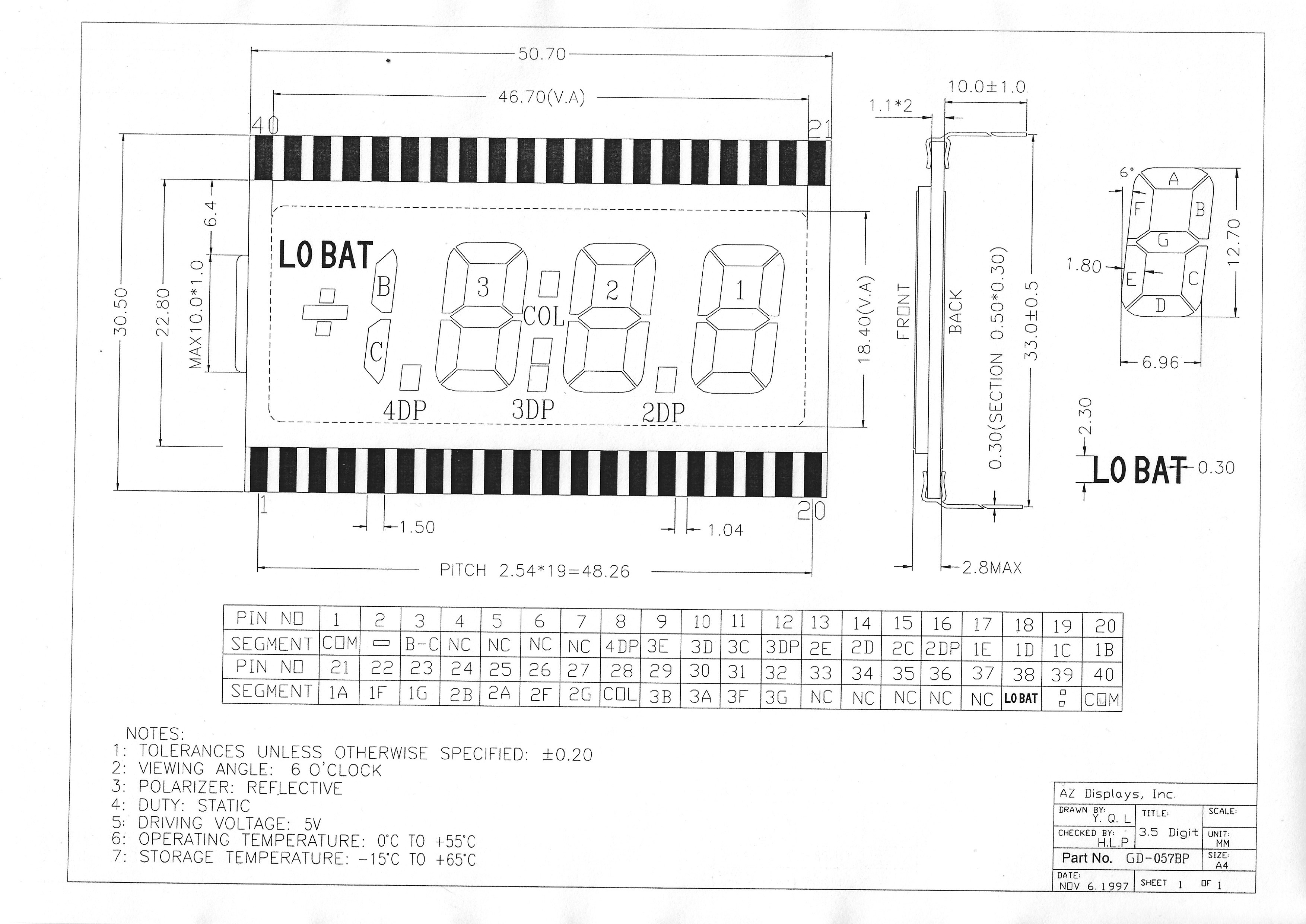

    Second problème, le display (notice à l’appui), ne possède pas de repérage des pins, c’est à
    dire que 2 possibilités de montages sont possibles, la bonne et la mauvaise. Comme je soude,
    il faut absolument que je sois certain du sens.

    C’est là que j’ai besoin d’aide pour détromper mon montage, mes connaissances en afficheurs
    à cristaux liquides étant insuffisantes. Mon idée est de pouvoir « allumer » le segment « LO BAT »
    ou l’un de points numériques pour reconnaître le haut du bas du display. Maintenant c’est au
    niveau de la réalisation que j’aurai besoin d’un schéma avec tension, polarité, résistance
    de limitation et sur quelles pins faire la connexion, le display étant non installé.

    En pièces jointes photos.

    Grand merci d’avance.

    Crilemans.





Sujet : Display Métrix MX516 Nouveau De crilemans  Le 02-05-2018 à 15:52 sta

    Compléments d'informations.

    Schéma MX516 et afficheur.
    Le display est commandé par Z3 = ICL 7106 CPL.

    Merci pour vos avis.

    crilemans.

 Fichier
.PDF



Sujet : Display Métrix MX516 Nouveau De BRT95  Le 02-05-2018 à 16:40 sta

    Bonjour.
    On arrive quelque fois en effleurant l'afficheur avec le doigt (bien sec),ou de la laine,a faire
    apparaitre un ou plusieurs segments par électricité statique. A essayer,surtout ne pas tenir
    l'afficheur a la main le laisser sur une surface isolante.


Sujet : Display Métrix MX516 Nouveau De crilemans  Le 02-05-2018 à 17:35 sta

    Bonjour BRT95.

    Merci pour ta réponse.
    Le display n'est pas récupérable, en appuyant légèrement dessus, on voit bien que
    ça ''baigne'' là dedans et que tous les segments communiquent.
    Comme j'ai un afficheur neuf, je préfère l'installer malgré les difficultés évoquées ce
    jour à 15h35.

    Pour le moment, mon problème reste entier.

    Cordialement.

    crilemans.


Sujet : Display Métrix MX516 Nouveau De BRT95  Le 02-05-2018 à 21:00 sta

    Re.
    La manip est a effectuer sur l'afficheur neuf,l'autre est HS.


Sujet : Display Métrix MX516 Nouveau De HLJ  Le 02-05-2018 à 21:46 sta

    Bonsoir Daniel,

    Êtes vous sûr que les deux afficheurs soient compatibles, sur le schéma (assez illisible) du multimètre on voit 4 portes qui commandent certainement d'une façon matricielle chiffre / segment ou autre l'ancien afficheur alors que le nouveau n'a qu'un point commun pour tout l'affichage.

    Je ne suis pas spécialiste mais cela semble un peu mal parti, si quelqu'un de plus savant que moi en la matière veut continuer je lui cède la parole.

    Autrement autre solution, vous reliez tout cela avec des petits fils fins, pour faire des essais, et quand vous avez la solution vous passez au montage définitif.

    Meilleures salutations.
    HLJ



Sujet : Display Métrix MX516 Nouveau De Schoser  Le 03-05-2018 à 08:27 sta

    Bonjour,

    A Crilemans :
    Ce que vous projetez de réaliser est une galère en perspective, mais réalisable ?
    1) Il faut avoir choisi le bon pavé d'affichage de remplacement avec son Schéma de raccordement ?
    2) Adapter mécaniquement, modifier pour qu'à la fin le boitier puisse recevoir cette modif ?
    3) Faire concorder cela avec le circuit de commande existant ?
    4) Câbler le nouveau Pavé avec des fils (raccordements courts)

    J'ai réalisé ce Travail en 2015 sur un Multimètre FLUKE 8050... grosse Galère !
    VOIR :
    http://tsf-schoser-2.e-mo…

    Bon Courage...

    Amicalement,


Sujet : Display Métrix MX516 Nouveau De Bombarde  Le 03-05-2018 à 09:39 sta

    Hello!
    Ces displays sont connectés directement avec un connecteur ''zebra'' sans soudure.
    Le display est serré sur le circuit imprimé avec une pièce plastique.
    Nettoyer à l'alcool. Le connecteur zebra est un élastomère avec des petits bouts de fils isolés les uns des autres
    Pas facile à réparer
    Bombarde



Sujet : Display Métrix MX516 Nouveau De F6FLC  Le 03-05-2018 à 12:01 sta

    Bonjour,

    oui, mais le brochage du nouveau n'a rien à voir avec l'ancien
    beaucoup de fils vont se croiser

    Michel...


Sujet : Display Métrix MX516 Nouveau De crilemans  Le 03-05-2018 à 15:09 sta

    Bonjour à tous.

    Merci pour vos réponses. Je reprends ma réparation cet après-midi.

    @ BRT95
    J'ai compris, avec ta méthode, j'ai réussi à deviner le zéro de droite
    ce qui me donne à coup sûr le haut et le bas de l'afficheur, donc l'ordre de
    numérotation des pins.

    @ les autres intervenants
    Malgré la difficulté de lecture du schéma il semble que le nouveau display
    ne soit pas directement compatible pin pour pin avec l'ancien.

    Toutefois, quelqu'un pourrait-il m'indiquer le moyen de tester sur table
    ce display en faisant s'allumer les segments un par un.

    Un petit schéma avec les tensions, les polarités et si nécessaire résistance
    de protection ou pas, serait le bienvenu.

    Après on verra si il y a moyen de faire des interconnexions comme le dit Mr. Schoser.

    Merci d'avance.

    crilemans.


Sujet : Display Métrix MX516 Nouveau De Bombarde  Le 03-05-2018 à 17:49 sta

    Hi
    Achète un autre contrôleur......
    Bombarde


Sujet : Display Métrix MX516 Nouveau De blaisepascal  Le 03-05-2018 à 18:22 sta

    Bonjour,

    Les segments d'un LCD s'alimentent toujours en alternatif, ils ne supportent pas les composantes continues. Le 7106 applique un signal carré 5V autour de 50 ou 60 Hz au point commun de tous les segments (backplane ou COM sur la documentation de votre afficheur) et le même signal à l'électrode de chaque segment :
    - soit en phase -> tension nulle aux bornes du segment -> segment éteint
    - soit inversé -> tension alternative +/- 5V aux bornes du segment -> segment excité


Sujet : Display Métrix MX516 Nouveau De blaisepascal  Le 03-05-2018 à 18:31 sta

    Si vous avez un GBF, le plus simple est de relier le COM de l'afficheur à la masse, de régler le géné sur 60Hz environ signal carré 10V d'amplitude crête crête et de le relier à chaque segment par l'intermédiaire d'une cellule CR pour isoler la composante continue.

    Cela dit, je n'ai pas examiné attentivement la doc de l'afficheur mais il me semble que les broches des segments sont clairement identifiées.

    Pascal


Sujet : Display Métrix MX516 Nouveau De blaisepascal  Le 03-05-2018 à 18:48 sta

    Concernant les 4 portes XOR signalées plus haut par HLJ, je pense qu'elles servent à gérer les 3 points décimaux et le symbole de pile usée, car le 7106 ne les gère pas.

    Pascal


Sujet : Display Métrix MX516 Nouveau De crilemans  Le 03-05-2018 à 20:08 sta

    Bonsoir blaisepascal.

    Voilà exactement l'explication que j'attendais. Merci beaucoup.
    Moi j'en étais resté aux afficheurs 7 segments à LED. Ceux à cristaux liquides
    ne fonctionnent pas du tout de la même façon.

    En attendant d'avoir les renseignements souhaités, j'ai passé mon après-midi
    sur le net et j'ai étudié quelques cours sur ce sujet. Effectivement il faut alimenter
    les segments en alternatif et surtout pas en continu. Je ne suis bien instruit aujourd'hui.

    Je vais faire l'essai avec un géné BF. Mais pas avant un bon mois car mon matériel
    est à mon annexe.

    Je ne manquerai de compléter ce fil le moment venu.

    Encore merci à tous ceux qui m'ont répondu.

    A bientôt pour la suite.

    crilemans.


Sujet : Display Métrix MX516 Nouveau De jackoe  Le 04-05-2018 à 17:59 sta

    Bonsoir. J'ai acheté le même modèle la peau des genoux un peu avant et il a eu le même problème. Il a du finir enfoui ou brûlé je ne sais où (avec ou sans la pile ?) ... à priori, ni la technologie employée, ni le recyclage idoine n'étaient bien maîtrisés (est-ce le cas à ce jour ?). C'est dommage....


Sujet : Display Métrix MX516 Nouveau De Schoser  Le 04-05-2018 à 19:29 sta

    Bonsoir,

    Ce qui est dommage ? le Schéma est pourri, illisible ?
    Difficile de préparer les connections du Pavé ?

    Amicalement,


Sujet : Display Métrix MX516 Nouveau De Michel87  Le 05-05-2018 à 10:25 sta


    Bonjour,

    Au début des années 80, certains fabricants d'afficheurs à cristaux liquides ne maîtrisaient pas totalement cette technologie.

    Durant ces années, on remplaçait beaucoup d''afficheurs LCD.
    La qualité des fabrications s'est améliorée par la suite.





Sujet : Display Métrix MX516 Nouveau De guyguy  Le 05-05-2018 à 12:52 sta

    Certains controleur chinois '' 2 à 4 E '' ont un 7106 et un afficheur adéquat , d'autres une puce collée sur le CI .
    es-ce une solution ?.


Sujet : Display Métrix MX516 Nouveau De crilemans  Le 05-05-2018 à 13:13 sta

    Bonjour guyguy.

    Je suis collectionneur d'appareils de mesures, je souhaite remettre en état cet appareil
    avec le minimum de modifications par rapport à son état d'origine. Pour ce qui est des contrôleurs à 3 sous, j'en ai une brouette, ils seront peut-être des objets de collection
    dans 30 ou 50 ans, mais moi je ne serai plus là pour m'en occuper.

    Dans l'immédiat, je n'ai plus qu'à établir la correspondance du nouvel afficheur avec les
    sorties du 7106. Je recherche mon manuel d'origine (vu il n'y a pas encore longtemps,
    mais qui a changé de place ) pour voir si le schéma est plus lisible.

    Cordialement.

    crilemans.


Sujet : Display Métrix MX516 Nouveau De blaisepascal  Le 05-05-2018 à 16:09 sta

    Ah, ces pièces qu'on cherche partout bien qu'on les aient vues peu de temps avant (généralement par hasard en cherchant autre chose...), un vrai problème..

    Pascal


Sujet : Display Métrix MX516 Nouveau De Michel87  Le 05-05-2018 à 16:19 sta


    +1
