Sujet : Alim 5V Nouveau De gbors  Le 30-04-2018 à 18:14 sta

    Bonjour,

    Sujet probablement traité déjà :

    Avez-vous un schema d'alimentaion stabilisée, en partant du transfo d'un poste TSF (6,3V chauffage fialment), pout alimenter un module Bluetooth? Merci à vous, B.G.


Sujet : Alim 5V Nouveau De alayn91  Le 30-04-2018 à 18:30 sta

    Bonjour,
    Redressement + capa filtrage + 7805.


Sujet : Alim 5V Nouveau De F6FLC  Le 30-04-2018 à 18:30 sta

    Bonjour,

    yapa plus simple
    une diode 1N 4001 à 4007 pour redresser ce 6 V alternatif qui a un côté à la masse
    un 1000 µF ou plus pour filtrer ça
    un régulateur 7805 qui va sortir le 5 V (s'il fonctionne en 5 V, pas précisé)
    un 10 µF sur la sortie pour l'empêcher d'auto-osciller
    that's all
    s'il faut du 12 V, faire un doubleur et utiliser un 7812

    Michel...


Sujet : Alim 5V Nouveau De F6FLC  Le 30-04-2018 à 18:31 sta

    Vu trop tard le titre ''5V'', donc première solution


Sujet : Alim 5V Nouveau De F5LJJ  Le 30-04-2018 à 18:33 sta



Sujet : Alim 5V Nouveau De F6FLC  Le 30-04-2018 à 18:38 sta

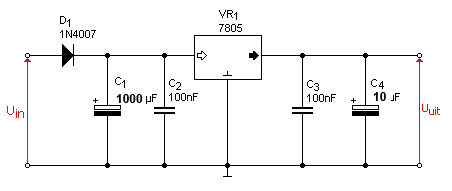

    Voilà
    les 100 nF ne sont pas indispensables




Sujet : Alim 5V Nouveau De gbors  Le 30-04-2018 à 20:22 sta

    Merci a tous, abondance des reponses.

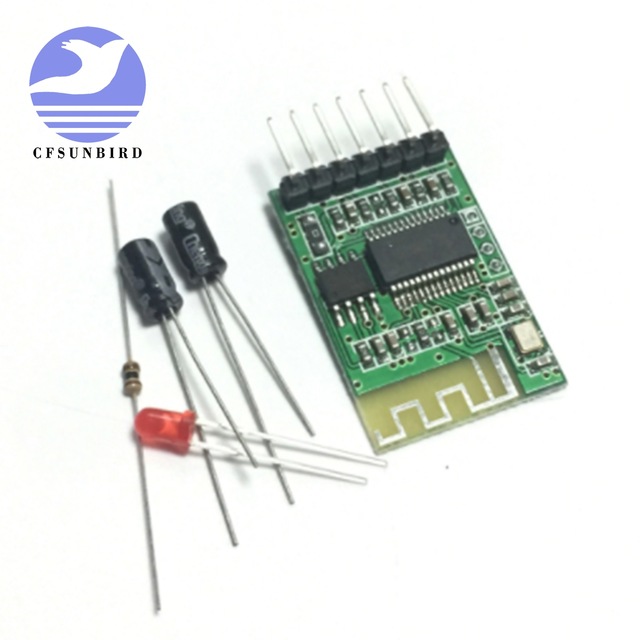

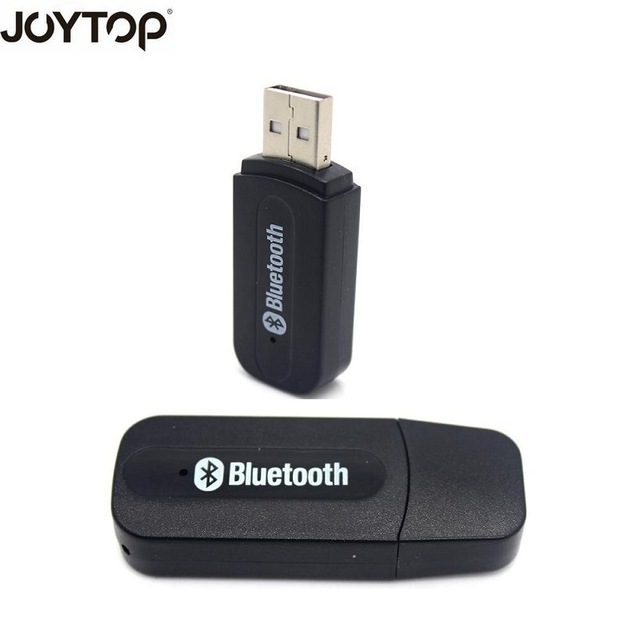

    Avez-vous un conseil pour le modute BT? (je voulais adapter un a alim par USB mais s'l y a plus simple...


Sujet : Alim 5V Nouveau De JO  Le 01-05-2018 à 10:23 sta

    bonjour,

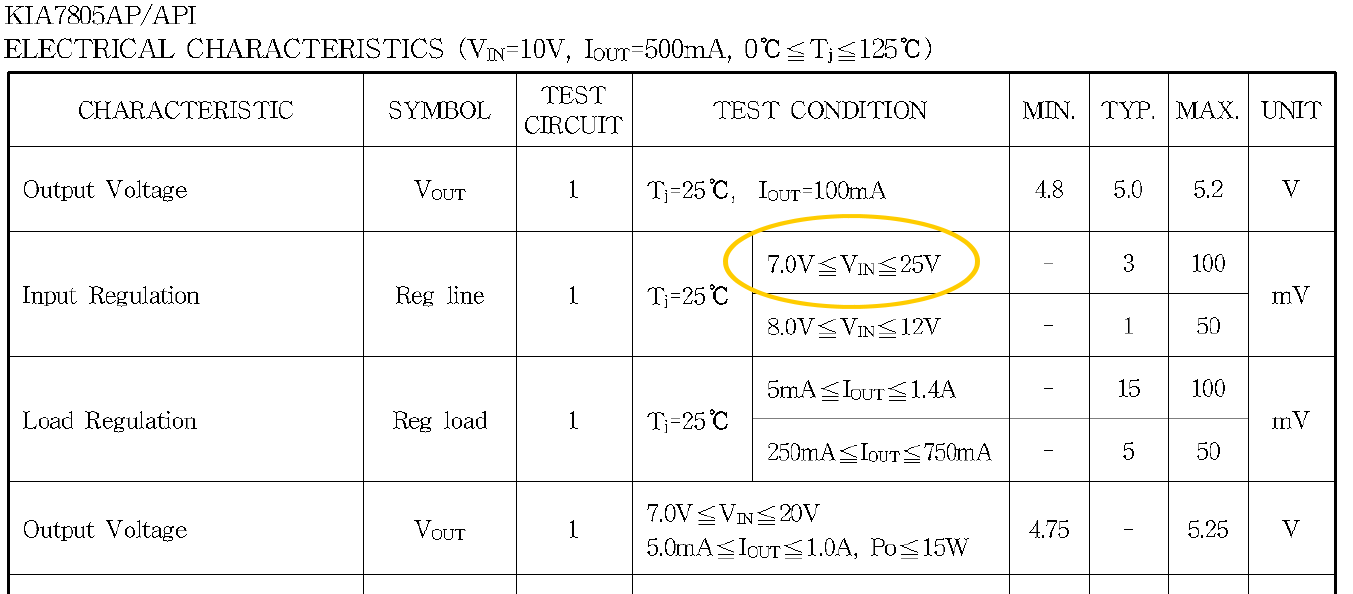

    Il me semble que pour les régulateurs 78.. il faut 2 volts d'écart minimum entre tension non régulée et tension utile ? (6.3 - 5 = 1.3v)


Sujet : Alim 5V Nouveau De JO  Le 01-05-2018 à 10:31 sta


 Fichier
.PNG



Sujet : Alim 5V Nouveau De blaisepascal  Le 01-05-2018 à 10:39 sta

    Bonjour,

    La tension mini vue par le régulateur en amont sera de 6.3*2, à laquelle il faut soustraire la chute de tension dans la diode (comptez 1V) et l'ondulation.
    L'ondulation est proportionnelle au courant débité et inversement proportionnelle à la capacité de filtrage. Comptez 1V pour 100mA et 1000µF.
    Avec ces hypothèses, on arrive à 6.9V, ce qui est un peu limite.
    Selon la consommation réelle, augmentez le condensateur en conséquence
    Vous pouvez aussi utiliser une diode Schottky genre 1N5818, vous gagnerez 0.5V environ.

    Connaissez-vous la consommation de votre module ?

    Pascal


Sujet : Alim 5V Nouveau De gbors  Le 01-05-2018 à 10:44 sta

    Merci pour les precisions...
    Je vais essayer trouver une tension alternative dans lesparametres (je vais mesurer car sur le chema du poste les tensions du secundaire figurent pas...)


Sujet : Alim 5V Nouveau De alayn91  Le 01-05-2018 à 13:08 sta



Sujet : Alim 5V Nouveau De gbors  Le 01-05-2018 à 13:15 sta

    Bonjour,

    Je ne connais pas la conso reele, mais je présume que très faible... 20-30 mA?


Sujet : Alim 5V Nouveau De gbors  Le 01-05-2018 à 13:19 sta

    Question d'ignorant : qu elle est la difference entre LM 2940 et 7805?


Sujet : Alim 5V Nouveau De Bombarde  Le 01-05-2018 à 13:40 sta

    Sur le net:
    LM2940 est ajusté pendant la fabrication . La tension de sortie est indiquée sur le boîtier .
    LM2940-S-12 >>>>>>12V
    7805>>>>>>>> 5V
    Un peu de recherche vous donnera toutes les caractéristiques détallées .....
    Bombarde


Sujet : Alim 5V Nouveau De blaisepascal  Le 01-05-2018 à 16:13 sta

    Bonjour,

    Surtout, la conception du LM2940 est totalement différente de celle du 7805, ce qui lui permet de réguler avec seulement quelques centaines ne mV entre entrée et sortie, au lieu de 1.5 à 2V pour le 7805.
    En revanche, il est nettement plus chatouilleux en terme de stabilité (entendez par là qu'il a plus tendance à osciller) et exige de respecter certaines caractéristiques pour le condensateur de sortie : C>=22µF avec un ESR compris entre 0.1 et 1. Proscrire les condensateurs de récup.

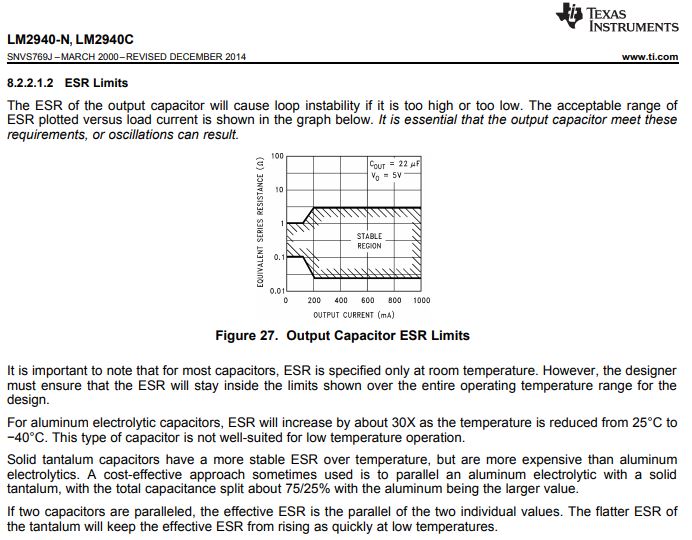

    Pour info, voici l'extrait de la documentation qui en parle :
    Si vous ne voulez pas vous prendre la tête, utilisez le 7805 avec un condensateur de filtrage confortable de 2200µF et les schémas communiqués plus haut.

    Bon bricolage,
    Pascal




Sujet : Alim 5V Nouveau De Orca  Le 01-05-2018 à 16:48 sta

    Bonjour,

    Si c'est pour alimenter le petit module bluetooth avec écran digital que l'on trouve à pas cher sur Ebay, vous pouvez vous contenter d'un simple pont de diodes et d'une capa sur le 6,3V des filaments.

    Si c'est bien le module auquel je pense, ce dernier est prévu pour fonctionner normalement avec le 12V de la voiture mais comporte déja sur son circuit électronique, un régulateur 5V.
    Donc en conclusion, que vous lui balancez 12V ou 8,9V (6,32), ça marchera quand même vu qu'il fonctionne au final en 5V!

    Seule chose très importante: le redressement par un pont de diodes et pas par une seule diode en mono-alternance. J'ai essayé sur un poste avec seulement une diode et une capa et j'ai un bruit parasite désagréable en continu sur les stations GO/PO ...

    Orca


Sujet : Alim 5V Nouveau De Dom 2 LesTSFdnvj  Le 01-05-2018 à 17:23 sta



Sujet : Alim 5V Nouveau De gbors  Le 01-05-2018 à 17:34 sta

    Bonjour,

    Non, je voulais encore plus simple (voir PJ : pensez-vous que que c'est possible...)




Sujet : Alim 5V Nouveau De gbors  Le 01-05-2018 à 17:40 sta

    Merci a Dom2, je crois que je vais m'inspier de l'alim du site...


Sujet : Alim 5V Nouveau De F6FLC  Le 02-05-2018 à 12:42 sta



Sujet : Alim 5V Nouveau De blaisepascal  Le 02-05-2018 à 13:51 sta

    Oui mais convertisseur à découpage pas forcément bienvenu dans un récepteur radio..


Sujet : Alim 5V Nouveau De F6FLC  Le 02-05-2018 à 15:41 sta

    Le module BT lit les clés USB et reçoit la radio FM 88/108
    donc pas de PO-GO, donc en principe pas de parasites

    Michel...


Sujet : Alim 5V Nouveau De JO  Le 02-05-2018 à 18:27 sta

    @ Gbors,

    je crois que je vous ai induit en erreur, car j'ai cru que c'était du 6,3 v continu.
    Cela doit fonctionner avec un 7805.

    6,3 * 2 = 8,90v moins 1,2v (diodes) = 7,7 v à l'entrée du 7805 pour 5v en sortie.

    surtout que la consommation en courant est faible


Sujet : Alim 5V Nouveau De gbors  Le 02-05-2018 à 19:17 sta

    Ok merci. J'ai le choix 6,3 alternativ/ pont/ regulateur ou alors transfo recup chargeur téléphone. La premiere me plais plus car plus de bricolage.

    Merci à tous.

    Si vous pouvez me donner le schema pont/regulateur serait ideal.


Sujet : Alim 5V Nouveau De Jacques (webmestre)  Le 02-05-2018 à 19:23 sta

    Un pont ne peut pas marcher, problème de masse. Le bon schéma avec une 1N4007 vous a été donné il y a bien longtemps.


Sujet : Alim 5V Nouveau De blaisepascal  Le 02-05-2018 à 19:26 sta

    Bonjour,

    Votre circuit de chauffage 6.3V a-t-il une de ses bornes reliée à la masse ? Si c'est le cas, il faudra utiliser un redressement mono-alternance.

    Pascal


Sujet : Alim 5V Nouveau De Dom 2 LesTSFdnvj  Le 02-05-2018 à 19:33 sta

    Comme cela?




Sujet : Alim 5V Nouveau De Dom 2 LesTSFdnvj  Le 02-05-2018 à 19:42 sta

    En effet il faut vérifier qu’aucune bornes ne soit reliée à la masse, sinon il faut une diode ou isolé l’alimentation de la masse.


Sujet : Alim 5V Nouveau De Jacques (webmestre)  Le 02-05-2018 à 19:42 sta

    Arrêtez de diffuser des schémas absurdes. Certainement pas, il n'y a pas besoin de 28 messages pour réaliser une alimentation 5V à partir du 6,3V


Sujet : Alim 5V Nouveau De gbors  Le 02-05-2018 à 21:07 sta

    Le schema est cela :

 Fichier
.PDF



Sujet : Alim 5V Nouveau De blaisepascal  Le 03-05-2018 à 00:28 sta

    Bonsoir,

    Sur votre schéma, le point 3 de la ligne de chauffage est bien à la masse.
    Utilisez le schéma de F6FLC du 30-04-2018 à 18:38, mais si la consommation de votre module dépasse 50mA, augmentez le condensateur de filtrage à 2200µF.

    Pascal


Sujet : Alim 5V Nouveau De gbors  Le 03-05-2018 à 08:01 sta

    OK, merci, je suis le conseil, le module regulaeur est en route.
