Sujet : La Voix de son Maître 876 C Nouveau De Jean-Pierre T  Le 18-02-2018 à 00:09 sta

    Bonjour, après une longue période d'inactivité,.... et pour dépanner un collègue.. me revoici ici.

    Il m'a confié un 876 C.... et pour ''m'arranger''.. il à sorti le châssis du meuble....

    Lors de la manœuvre, hélas, il y a un fil bleu qui s'est dessoudé.... et je n'arrive pas à voir d'où il vient? il ''traine'' du coté du cadre ferrite.

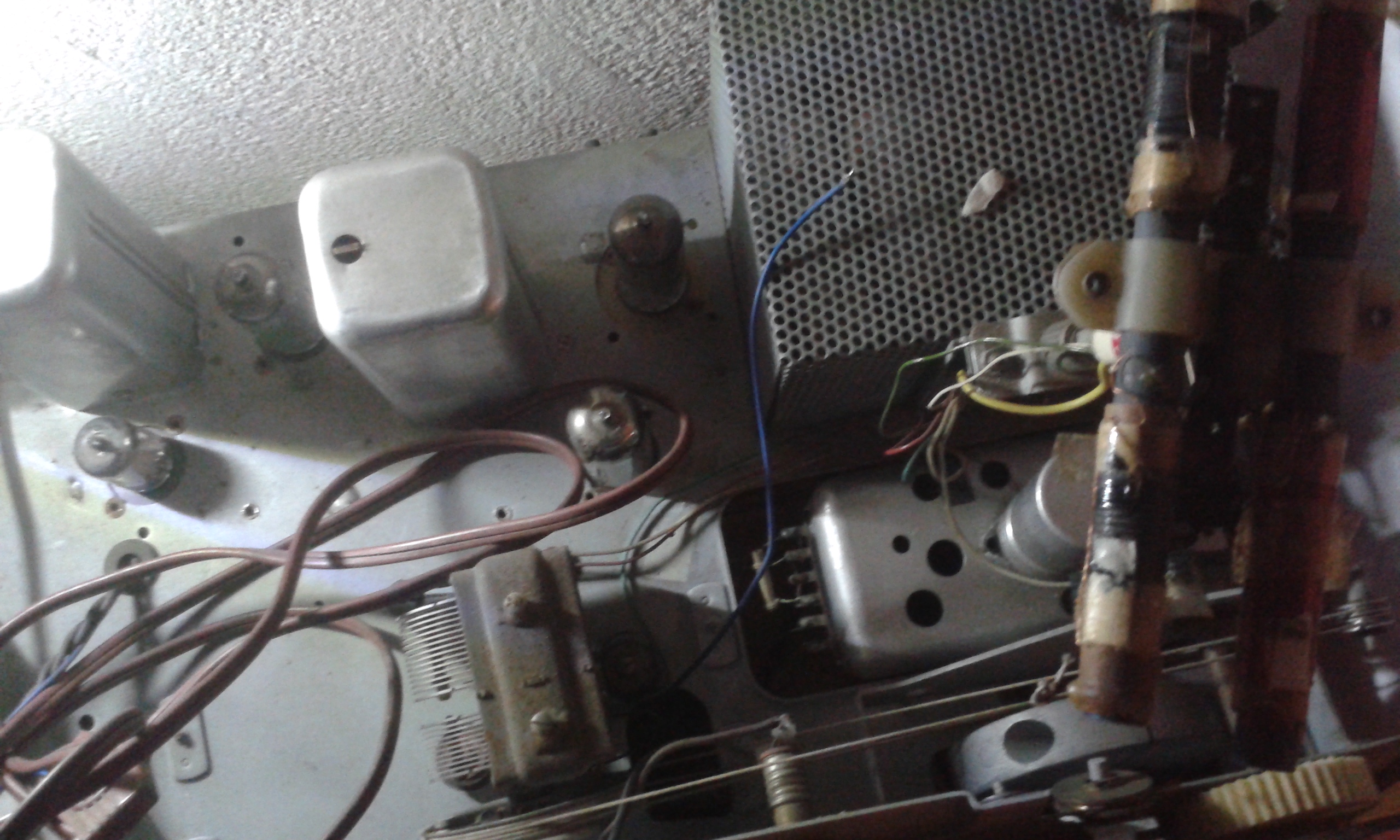

    Voici la photo.. c'est le fil bleu en l'air.

    Si quelqu'un avait se modèle.... il pourrait me le dire

    Cordialement




Sujet : La Voix de son Maître 876 C Nouveau De pointcom  Le 18-02-2018 à 08:47 sta

    Bonjour,

    Et de l'autre coté, il va où ?

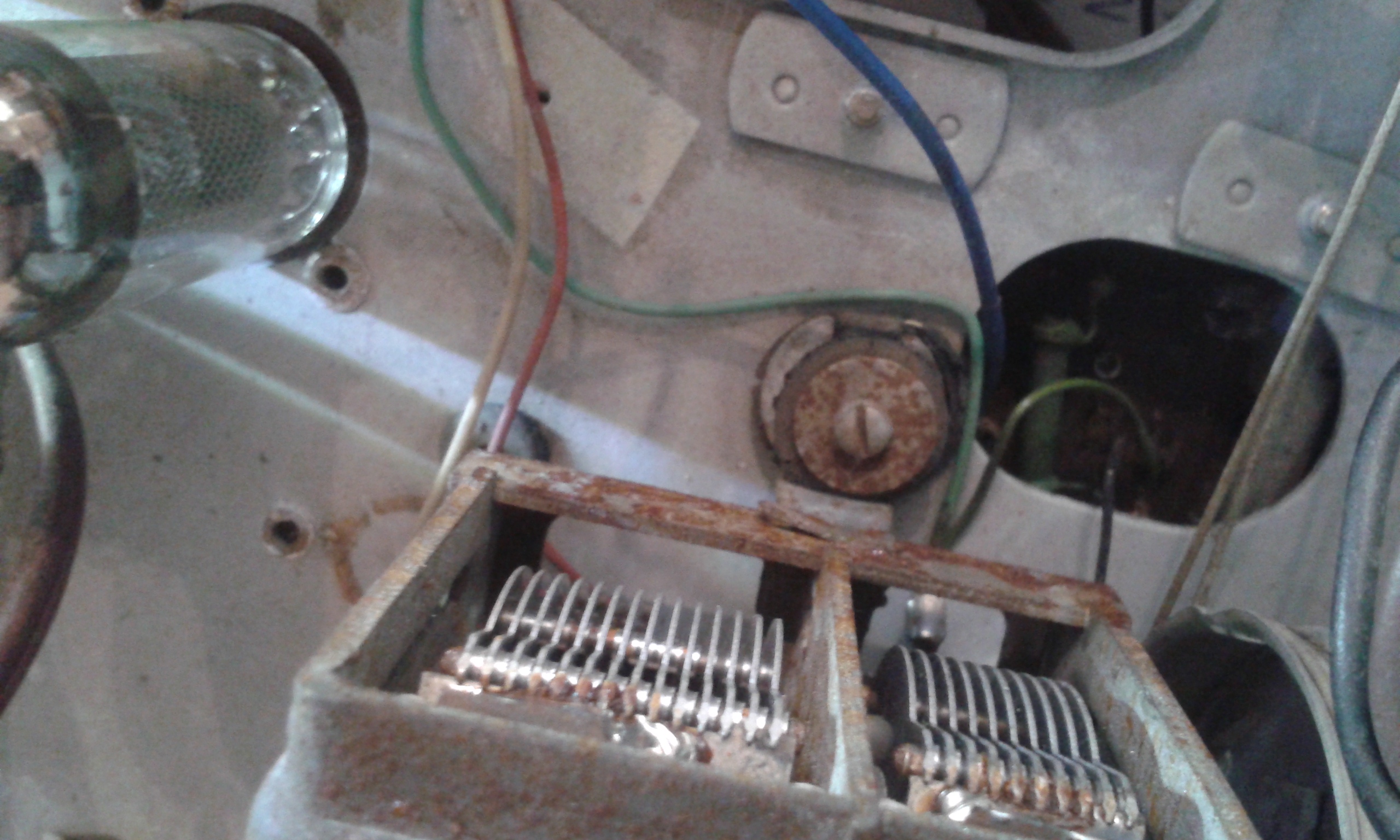

Sujet : La Voix de son Maître 876 C Nouveau De Jean-Pierre T  Le 18-02-2018 à 09:51 sta

    Sur l'autre côté.. il rentre dans le trou..... et je suppose qu'il va sur le contacteur.... puisqu'il ne ressort nulle part..

    Le souci c'est que je n'ai pas le schéma du 876 C... sur les archives... il y en a beaucoup...sauf celui là..

    Voila la photo:


    Bon WE




Sujet : La Voix de son Maître 876 C Nouveau De omale 13  Le 18-02-2018 à 11:57 sta

    bonjour
    ce fil bleu il va au HP en haut à gauche sur la planche
    il y a un troue il passe par la pour
    alimenter cette genre de bande qui se trouve
    sur le HP principal ,
    je me rappelle plus du nom de ce sorte de haut parleur


Sujet : La Voix de son Maître 876 C Nouveau De Schoser  Le 18-02-2018 à 12:59 sta

    Bonjour à vous,

    Ci-joint une Photo dénichée ?
    Il me semble que ce fil fin va sur la barrette directement sous le cadre PO-GO orientable ?

    Amicalement,




Sujet : La Voix de son Maître 876 C Nouveau De omale 13  Le 18-02-2018 à 13:16 sta

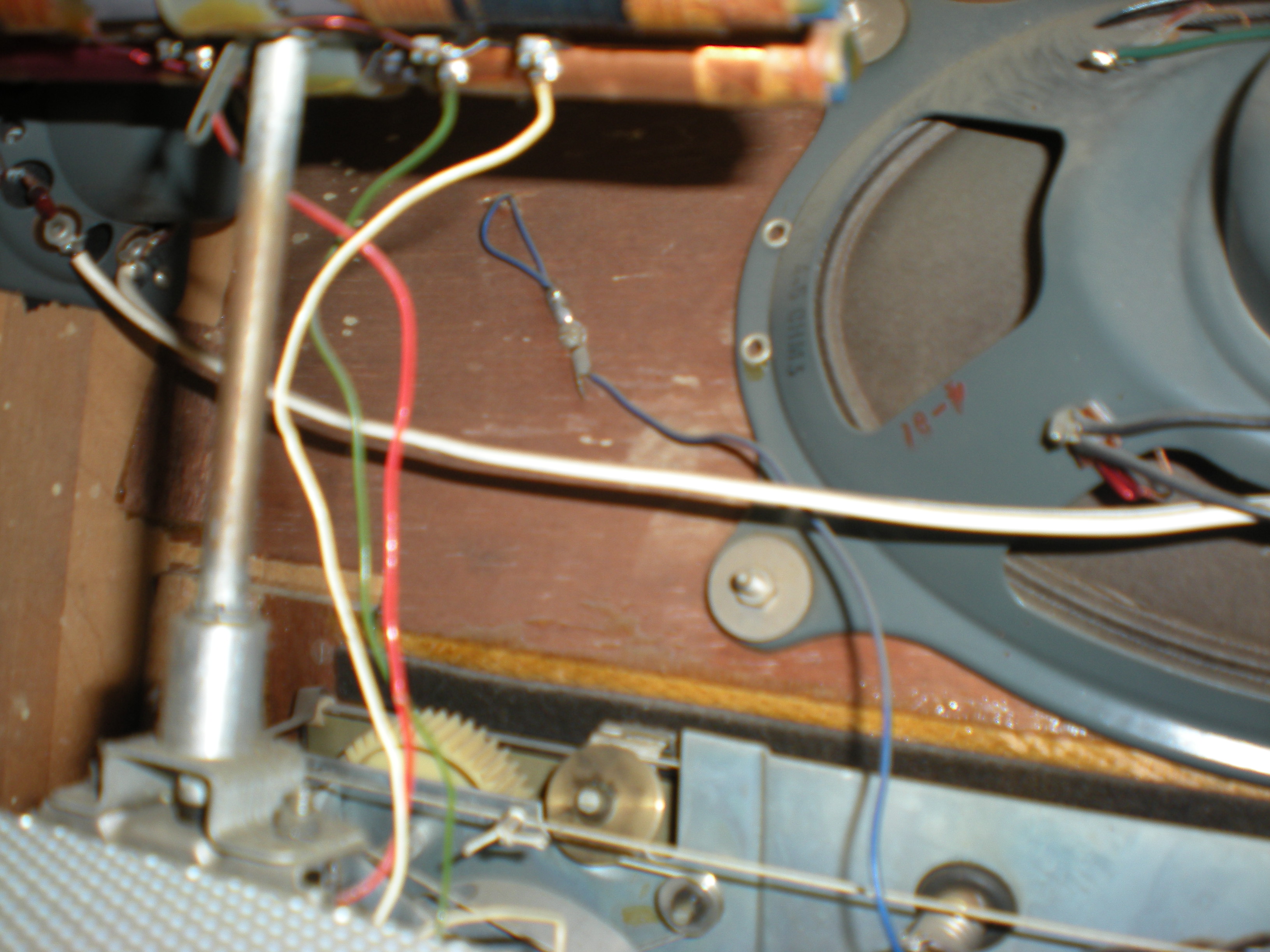

    re
    je viens de faire une photo
    ont vois bien ce fil bleu >>>>>>>>>>>>>>

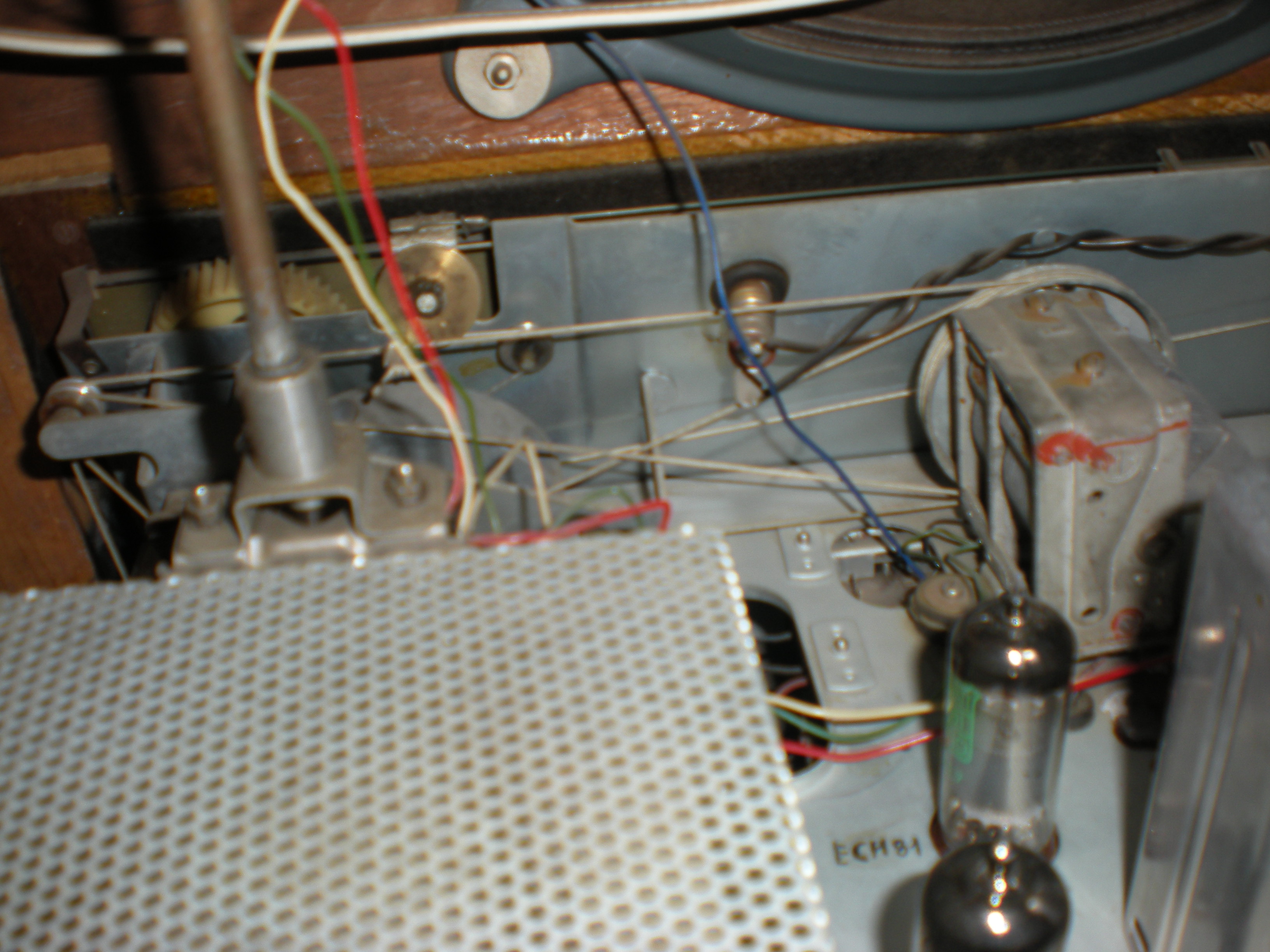

Sujet : La Voix de son Maître 876 C Nouveau De omale 13  Le 18-02-2018 à 13:31 sta

    re
    la photo que j'ai fait ses sur un 856C alors
    je crois que c'est pas bon ,faut voir


Sujet : La Voix de son Maître 876 C Nouveau De f6cer  Le 18-02-2018 à 14:23 sta

    Bonjour
    Effectivement on dirait bien qu’il alimente le HP électrostatique


Sujet : La Voix de son Maître 876 C Nouveau De F5LJJ  Le 18-02-2018 à 15:48 sta

    Bonjour à tous

    Normalement, ces petits fils (il doit y en avoir deux) viennent de la bobine du HP. C'est en fait une petite self bobinée à l'inverse sur la bobine du HP pour supprimer le ronflement si mes souvenirs sont exacts.

    Bonne bidouille

    Jean-Louis


Sujet : La Voix de son Maître 876 C Nouveau De Jacques (webmestre)  Le 18-02-2018 à 15:56 sta

    Avec un aimant permanent


Sujet : La Voix de son Maître 876 C Nouveau De caseveck  Le 18-02-2018 à 16:20 sta

    avec la longueur du fil vous devriez voir sur quoi il va,pour le hp cela semble un peut court,sur le bout du fil on aperçois de la soudure ,cela devrais faciliter les recherches


Sujet : La Voix de son Maître 876 C Nouveau De f6cer  Le 18-02-2018 à 16:22 sta

    Sinon j’ai trouvé ces photos du chassis du 856 qui est identique , il y un fil bleu a droite et un fil bleu a gauche , celui qui passe vers le CV ne semble connecté à rien !!!!!! Tout cela est bien mysterieux
    https://www.todocoleccion…

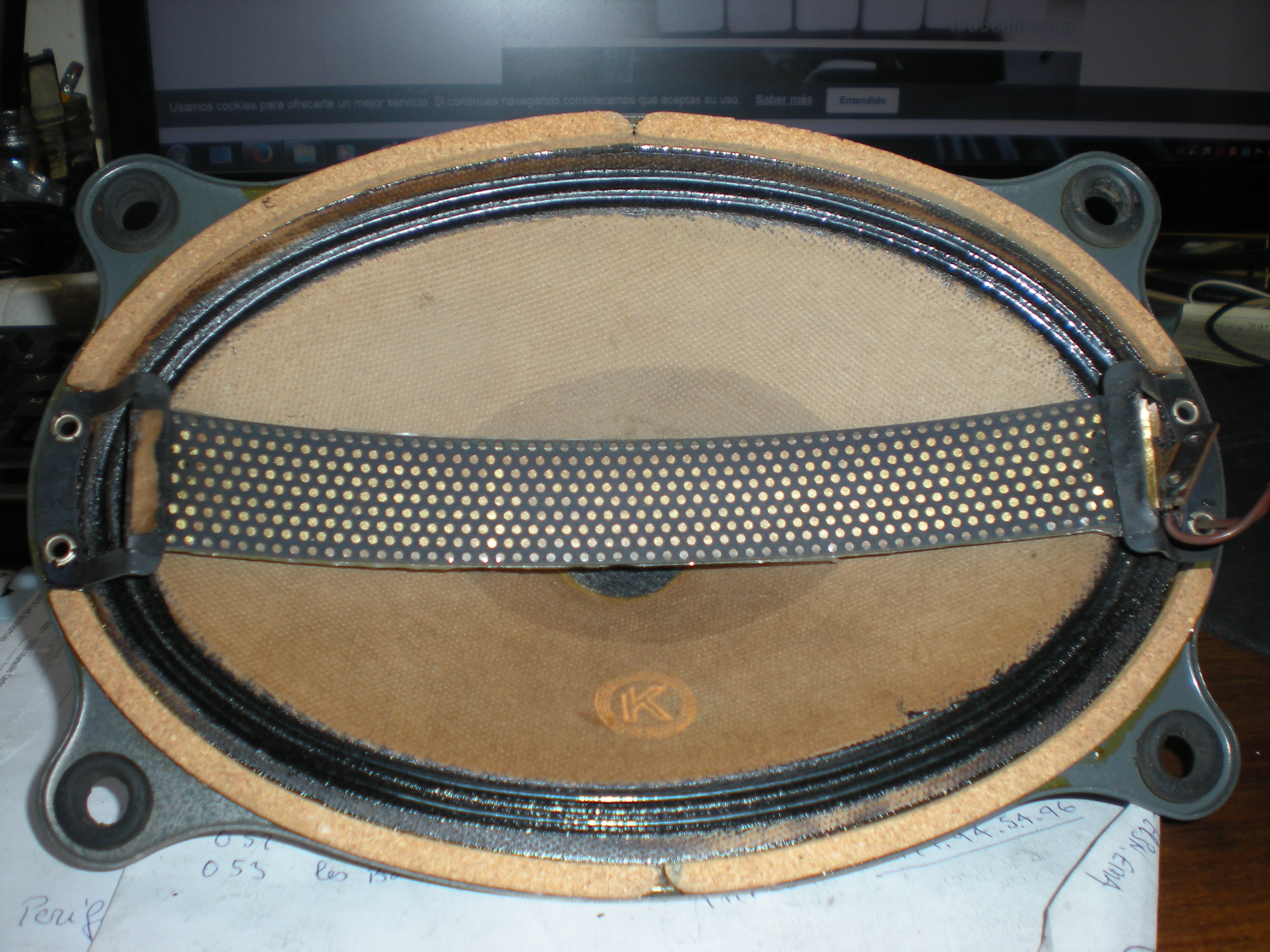

Sujet : La Voix de son Maître 876 C Nouveau De omale 13  Le 18-02-2018 à 16:52 sta

    re
    voila ou le fil bleu qui traverse le panneau
    de la façade ou est fixer le HP le fil est connecter cote gauche
    par un petit triangle en laiton qui est cassé sur ce HP ,>>>>>>>>>>
    sur la photo,
    du moins il est connecter comme cela sur celui que je possède 856C




Sujet : La Voix de son Maître 876 C Nouveau De Jean-Pierre T  Le 18-02-2018 à 16:58 sta

    J'ai cherché où il pouvait aller en fonction de sa longueur, ce fut ma première démarche... rien trouvé hélas...


Sujet : La Voix de son Maître 876 C Nouveau De pointcom  Le 18-02-2018 à 19:02 sta

    schéma pas terrible du 856c de Rmorg

 Fichier
.PDF



Sujet : La Voix de son Maître 876 C Nouveau De caseveck  Le 18-02-2018 à 19:12 sta

    a quoi est relié l'autre bout du fil bleu,il doit bien aller quelque part c'est en partant de là que je pourrais peut etre voue dire ou il va


Sujet : La Voix de son Maître 876 C Nouveau De F5LJJ  Le 18-02-2018 à 19:56 sta

    J'avais pas vu l'image du HP, effectivement une bobine sur un aimant permanent, c'est pas top!
    Je le ferai plus!


Sujet : La Voix de son Maître 876 C Nouveau De omale 13  Le 18-02-2018 à 20:05 sta

    re
    schémas plus lisible >>>>>

 Fichier
.PDF



Sujet : La Voix de son Maître 876 C Nouveau De Marcel Bourguinet  Le 18-02-2018 à 20:29 sta

    Bonsoir,
    le fil bleu va au haut-parleur électrostatique, non?




Sujet : La Voix de son Maître 876 C Nouveau De blaisepascal  Le 18-02-2018 à 21:08 sta

    Bonsoir,
    Non, le fil qui va au haut-parleur électrostatique, c'est le jaune (sectionné) sur la photo.
    Pascal




Sujet : La Voix de son Maître 876 C Nouveau De blaisepascal  Le 18-02-2018 à 21:21 sta

    Sur la première photo d'Omale13 à 13h16, on voit le fil bleu aboutir en façade de châssis à côté du HP principal.
    Voir extrait de la notice d'Omale13 (20h05) ci-contre concernant l'antenne OC incorporée à la façade.
    Ce fil bleu est le branchement de l'antenne OC incorporée.

    Pascal




Sujet : La Voix de son Maître 876 C Nouveau De blaisepascal  Le 18-02-2018 à 21:24 sta

    A l'autre bout, le fil bleu aboutit à la cosse du clavier repère 27 du schéma ci-contre.
