Sujet : Restauration FER 161AN Nouveau De crilemans  Le 18-11-2017 à 15:33 sta

    Bonjour à tous.

    Je commence cette restauration pour un ami qui est le neveu des constructeurs de ce poste.
    FER c'est France Electro Radio/ Ets GIRAUD Frères jadis situés en banlieue parisienne au
    Kremelin-Bicètre. Mon ami tient particulièrement à ce poste, car c'est le seul qu'il a pu récupérer.

    C'est le modèle 161AN, lu sur le carton arrière. Sur la fiche 21972 du GL, il y a quelques
    renseignements. Il y est daté de 1946, je penserai qu'il soit antérieur.
    Ces lampes transco Miniwatt sont toutes d'origine, voici leur code-date :
    ECH3 = 1.8 EBF2 = 12.7 EF9 = 12.7 EL3N = 12.7 (?) 1883 = 12.7
    et œil Mazda 6AF7G = XII.7

    Première question, à quelles dates correspondent ces codes ?

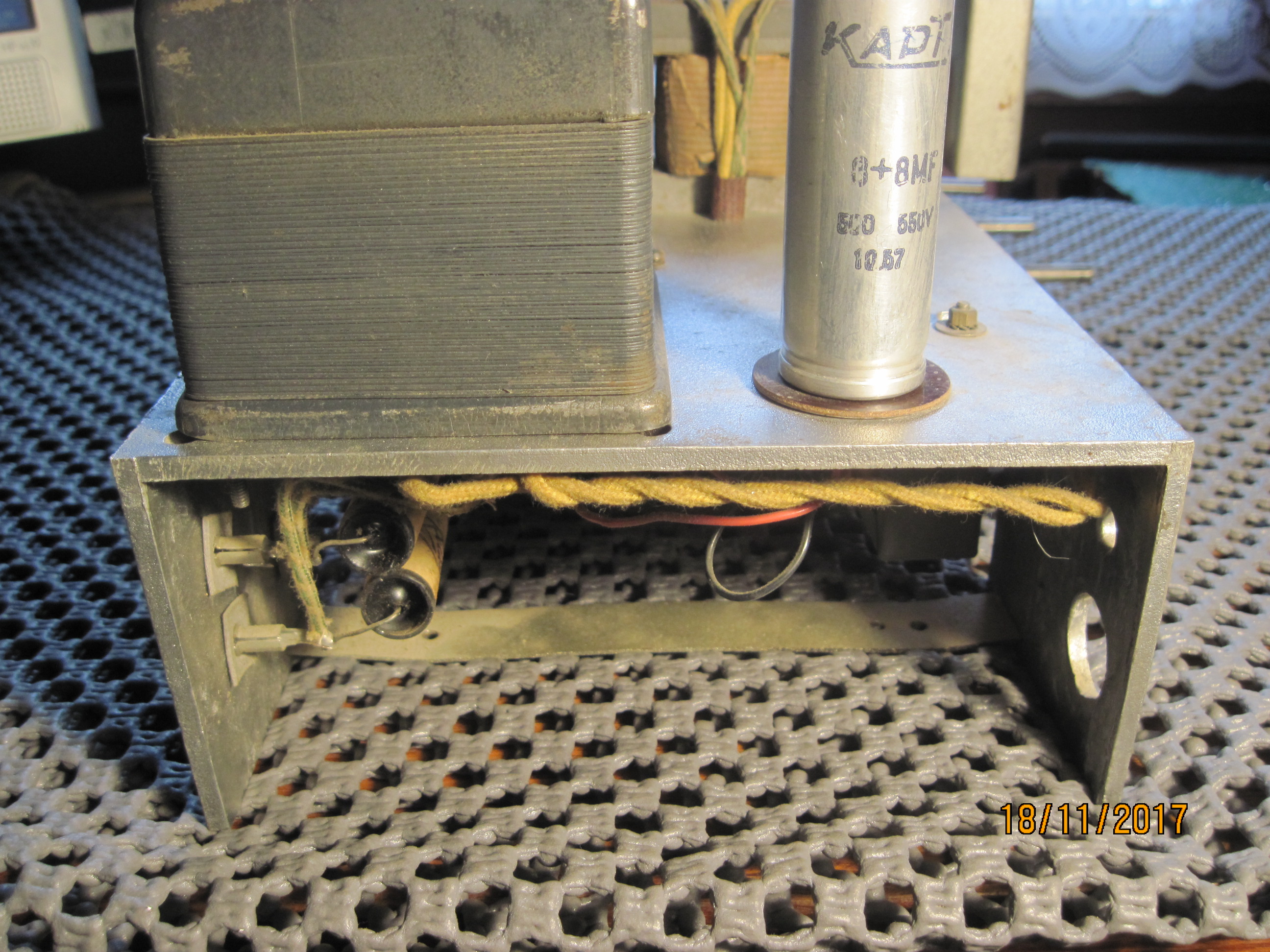

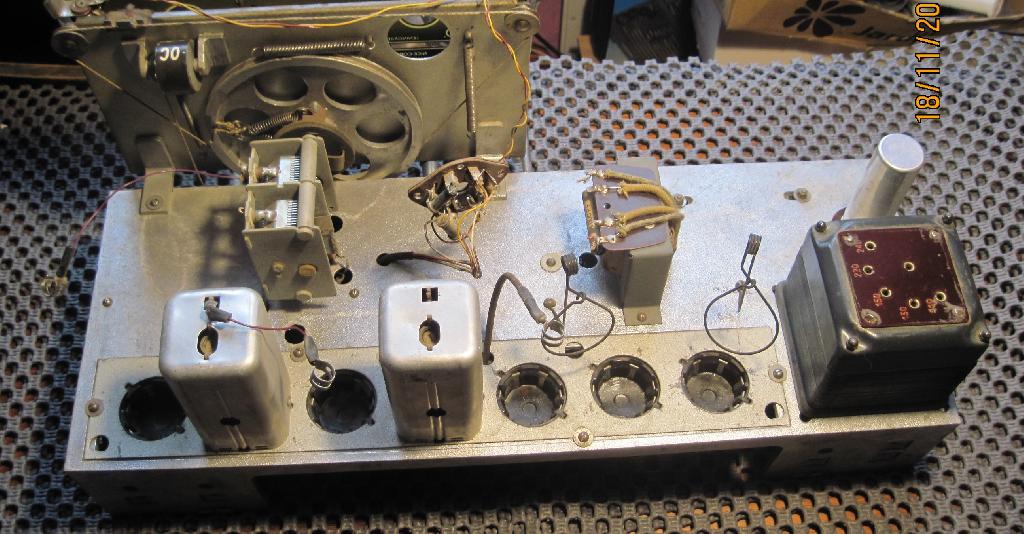

    Ce poste est construit comme un ''char d’assaut''. Le châssis est en aluminium moulé,

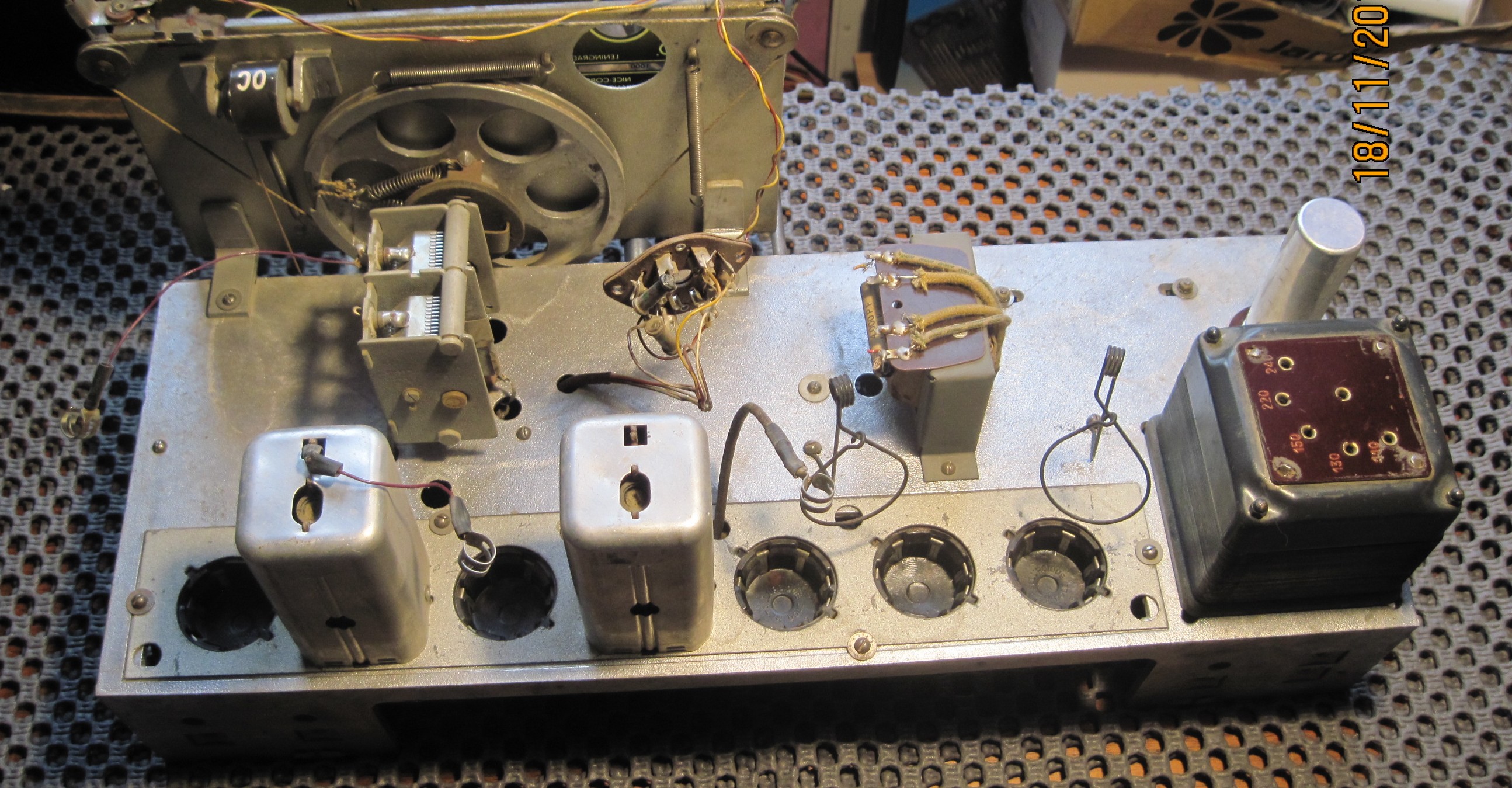

    épaisseur 4.4 mm, l'ensemble lampes + transfo MF est implanté sur une plaque d'acier
    rapportée dans une feuillure de l'alu, du grand art ! (châssis 450/170/75 mm).

    Les MF (sans marque) possèdent un accès au 1er noyau sur la face AR verticale et l'autre
    noyau est accessible par le dessus du blindage.

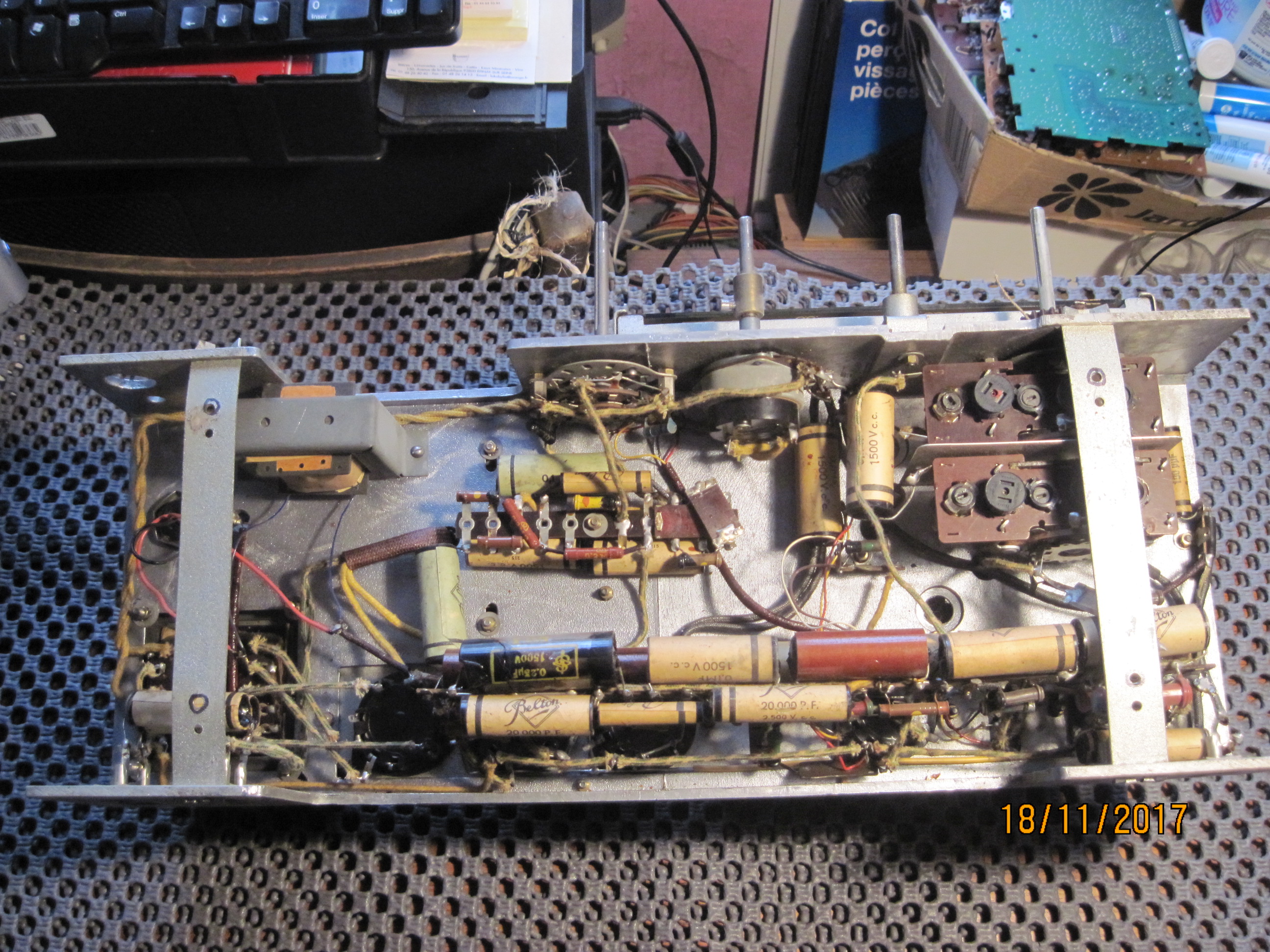

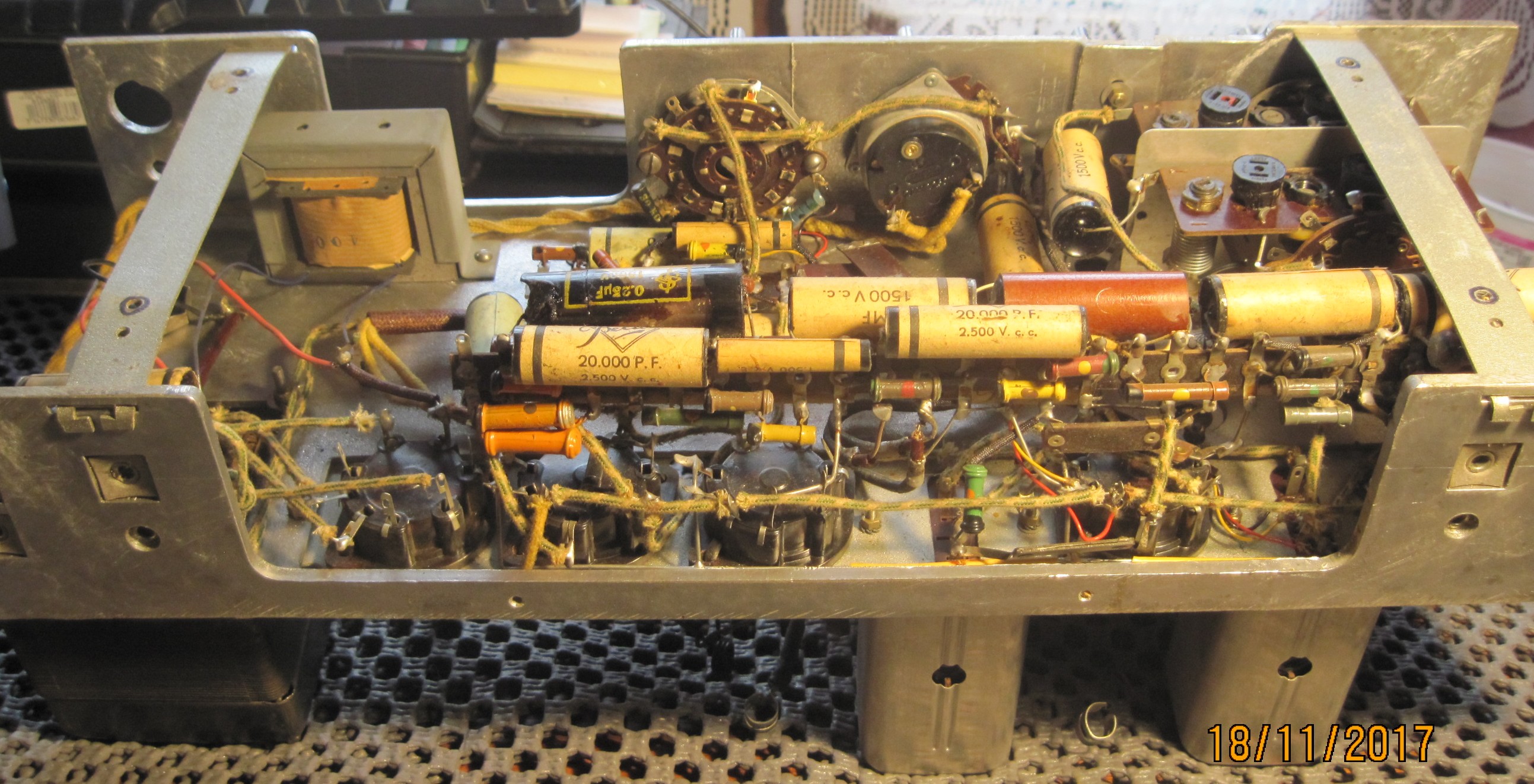

    Petit détail, il y a 22 condos papier/goudron sous ce châssis, c'est riche !

    Le câblage est regroupé principalement sur une barrette relais de 30 cm de long sous
    la plaquette qui porte les lampes et une autre de 12 cm qui regroupe les composants liés
    au contrôle de tonalité près du commutateur correspondant.

    Vraiment un construction peut courante pour un poste de radio qui somme toute est
    équipé d'un jeu de lampes banales.

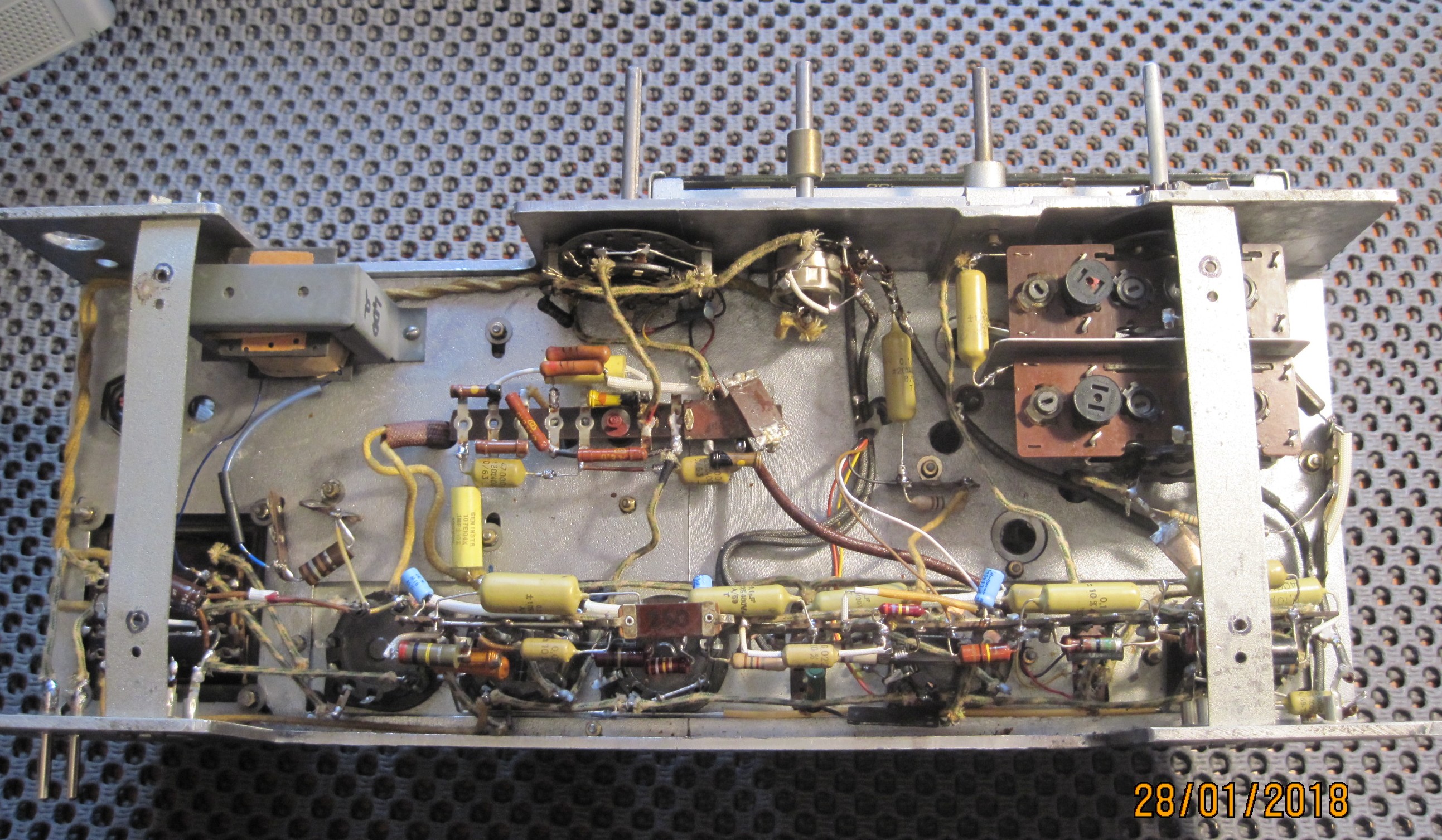

    Quelques photos dans l'immédiat, d'autres viendront au fur et à mesure de la restauration.
    Ce poste a encore d'autres particularités, mais suite dans un prochain post.

    Merci de me renseigner sur la datation des lampes dans l'immédiat.

    NB : j'ai un autre poste du même fabricant, mais le châssis, de mémoire, est en tôle pliée
    comme d'habitude (fiche 14145 du GL).

    Maintenant au boulot avec les 22 goudrons à replacer.

    Bonne fin de week-end les amis.

    crilemans.





Sujet : Restauration FER 161AN Nouveau De F6CER  Le 18-11-2017 à 15:39 sta

    Bonjour
    le marquage des lampes va etre difficile à dater par contre le fait que les condensateurs ne soient pas en ''cm'' pourrait situer la fabrication après guerre


Sujet : Restauration FER 161AN Nouveau De Jacques (webmestre)  Le 18-11-2017 à 15:44 sta

    12.7 (ou XII.7) doivent être de décembre 1947 et 1.8 janvier 1948. La production a du être suspendue pendant la seconde guerre mondiale.

    Les inscriptions de la glace pourraient en apporter plus.


Sujet : Restauration FER 161AN Nouveau De sebastien86  Le 18-11-2017 à 15:45 sta

    Sacré châssis ....
    J'aime beaucoup.


Sujet : Restauration FER 161AN Nouveau De Phil  Le 18-11-2017 à 15:46 sta

    Ce poste date de 1946 et ces lampes ont été utilisées dans une plage allant de 1942 à 1960.

    J'ignorais que l'on pouvait dater les lampes selon un code ?


Sujet : Restauration FER 161AN Nouveau De sebastien86  Le 18-11-2017 à 15:48 sta

    Et avec les inscriptions du cadran ...


Sujet : Restauration FER 161AN Nouveau De Phil  Le 18-11-2017 à 15:49 sta

    Hum ! Suffirait donc de lire le mois et et l'année de la décennie alors ! On en apprend tous les jours ici.


Sujet : Restauration FER 161AN Nouveau De Michel87  Le 18-11-2017 à 15:53 sta


    Bonjour,

    Au vu de la taille du TA, il est plaqué 25 / 50 Hz?

    Le chimique de filtrage a probablement été remplacé ( 10 57 )


Sujet : Restauration FER 161AN Nouveau De crilemans  Le 18-11-2017 à 16:07 sta

    Bonjour F6CER.

    Tous les condos sont de marque BELTON et sont en MF (µF) ou en µµF (pico F) sauf
    un, le gros noir (sur la gauche de la barrette) qui fait 0.25 µf et dont le verre est tout cassé.
    Ceux en pico sont notés P.F.
    Pour la date, le GL dit 1946, à cette date on utilisait encore des transco rouges.

    La glace affiche en GO, Radio Paris et Motala
    et en PO, P. Parisien, Radio-Cité, Tour-Eiffel, Paris 1, Paris 2, Paris 3, R. Normandie, Radio Lyon,
    Radio 37, Lille PTT, Lyon PTT
    Ces noms pourraient aider la datation. Mais comme c'était un petit constructeur, je pense
    que les glaces ont été utilisées jusqu'à épuisement du stock donc en 1946.

    En tout cas merci du renseignement.

    crilemans.


Sujet : Restauration FER 161AN Nouveau De Jacques (webmestre)  Le 18-11-2017 à 16:12 sta

    Ah oui, les transco ont eues une longue durée d'existence.

    Pour les grands constructeurs, les glaces ont été mises à jour plus rapidement (Radio Paris, Radio 37). Les petits constructeurs ont souvent utilisé des stocks restants.


Sujet : Restauration FER 161AN Nouveau De sebastien86  Le 18-11-2017 à 16:12 sta

    Ah oui !!!
    Par rapport au stations inscrites dessus ... j'avais pas compris cela.


Sujet : Restauration FER 161AN Nouveau De Phil  Le 18-11-2017 à 16:16 sta

    Voici la glace.




Sujet : Restauration FER 161AN Nouveau De crilemans  Le 18-11-2017 à 16:30 sta

    Pendant que j'examinais la glace, les réponses sont arrivées en rafales.

    Pour moi, effectivement, seul le chimique de 8+8 µF a été remplacé (par un cochon)
    car étant isolé, la languette du ''-'' traverse le châssis (épaisseur 4.4 mm) sans aucun
    isolement. Cet isolement laisse supposer une polar par le moins, mais à première vue
    la EL3N semble être polarisée par 2 résistances de 300 Ω en parallèle sur la cathode.
    A vérifier de plus près.

    Le TA mesure 75 x 75, hauteur des tôles 42 mm.
    Pas de notation 25 ou 50 Hz.

    J'ai trouvé le poste en position 220V avec le fusible HS. Pas bon signe !

    A suivre.

    crilemans.


Sujet : Restauration FER 161AN Nouveau De F1EVJ  Le 18-11-2017 à 17:46 sta

    Bonsoir,
    Il semble que la partie MF et BF soit ''amovible '' . Elle était certainement précablée en fonction des lampes dont on disposait à cette époque. Un genre d'avant KIT en quelque sorte !

    Bien cordialement,
    Pierre


Sujet : Restauration FER 161AN Nouveau De Orca  Le 19-11-2017 à 15:42 sta

    Bonjour à tous,

    @Crilemans

    C'est en effet un très joli poste de la fin des années 40 que tu a là ...

    Le câblage est particulièrement soigné pour un poste radio, d'habitude on voit des fils de partout avec des condensateurs éparpillés aux quatre coins du châssis.

    Effectivement, pour le fusible du transfo, soit il a été sous-calibré et a grillé à la longue, soit le poste a été essayé en position 110V sous 220V ...

    Bonne remise en service

    Orca


Sujet : Restauration FER 161AN Nouveau De Phil  Le 19-11-2017 à 18:36 sta

    N'avait-on pas dit que ce type de câblage rectiligne était déconseillé car il pouvait avoir une influence sur les performances du poste ?


Sujet : Restauration FER 161AN Nouveau De crilemans  Le 19-11-2017 à 18:54 sta

    @ Phil

    Finalement, c'est peut-être beau comme câblage, mais c'est chiant pour intervenir car tout
    se touche sur la grande barrette à cosses et étant verticale, elle cache les culots des tubes
    et les mesures ne sont pas faciles à prendre. Qu'est ce que ce sera quand il faudra y passer la
    panne du fer à souder !!!

    Quand la restauration sera finie, on verra comment est la qualité.

    A+

    crilemans.


Sujet : Restauration FER 161AN Nouveau De crilemans  Le 12-12-2017 à 18:40 sta

    Bonsoir à tous.

    Après 3 semaines de boulot (quelques heures par jour seulement) sur ce poste,
    je viens de faire, prudemment, la première mise sous tension.
    Premières observations (avec les lampes d'origine) :
    - la HT est un peu haute 265V, transfo sur 220 V, alimenté en 220 V par variac
    - œil très pâle
    - fonctionne faiblement en GO (cela vient de mon antenne intérieure, car les murs
    de mon atelier font 50 cm d'épaisseur et seuls les postes avec cadre ferrite
    fonctionnent bien.)
    - en PO et OC, néant même la nuit
    - en PU, cela crache fort en touchant du doigt l'entrée. Demain je teste avec un
    lecteur de CD.
    - le réglage de tonalité (4 positions) à l'air super énergique
    - le transfo d'alim ne chauffe pas
    - en touchant du doigt, le châssis, le volume sonore tombe de moitié, idem en
    touchant l'enveloppe rouge des lampes Transco, ce qui prouve que leur blindage
    est bien relié à la masse

    J'ai changé le double 8 µF/550V, 3 condos découplage de 25 µF/25V, 22 condos
    papier/goudron, 15 résistances hors tolérance, potar 500K log/inter HS non
    démontable, totalement serti.
    Seuls les micas et 13 résistances ont été conservés.

    Tout cela explique le temps passé !

    Demain, je poursuis mes essais dans la cuisine où la réception est généralement
    bonne, mais je ne peux en disposer que peu de temps, je ne suis pas le bienvenu !

    A suivre ...

    A+

    crilemans.


Sujet : Restauration FER 161AN Nouveau De Dominique ( en vadrouille )  Le 12-12-2017 à 19:13 sta

    Salut Daniel.
    Attention aux coups de rouleau à pâtisserie.

    Dominique.


Sujet : Restauration FER 161AN Nouveau De Michel87  Le 12-12-2017 à 19:23 sta


    Bonsoir,

    Attention à la réception dans la cuisine: risque de friture


Sujet : Restauration FER 161AN Nouveau De Philippe Girard  Le 12-12-2017 à 20:18 sta

    N'abusez pas des aliments :Gras/sucré/salés....Faites plus de restaurations TSF...
    Un ami qui vous veut du bien.....


Sujet : Restauration FER 161AN Nouveau De crilemans  Le 28-01-2018 à 18:39 sta

    Bonsoir à tous.

    La restauration est enfin terminée.

    La réception qui était très faible était due aux tubes.
    J'ai remplacé la EBF2 par une neuve que j'avais en stock, jamais déballée,
    nette amélioration, mais toujours réception un peu faible. En OC toujours rien
    même de nuit.
    J'ai ensuite changé la ECH3. Je n'en n'avais pas de neuve, mais 35 en stock.
    J'en ai sorti une dizaine et j'ai cherché la meilleure.
    A partir de ce moment, en GO, réception de RTL, BBC, MC et Europe 1.
    L’œil a commencé à réagir mais était très pâle (6AF7G), je l'ai replacé par un
    EM34 bien vigoureux.
    Comme la HT était un peu forte, j'ai rajouté une résistance de 180 Ω/2W en
    série avec la self de 400 Ω ce qui m'a baissé la HT d'une douzaine de volts.
    Maintenant je suis satisfait du résultat.
    Encore un truc, au niveau sécurité, qui ne me plaisait pas, c'était l'arrivée
    secteur par les bornes femelles sur le châssis et donc une rallonge mâle/mâle.

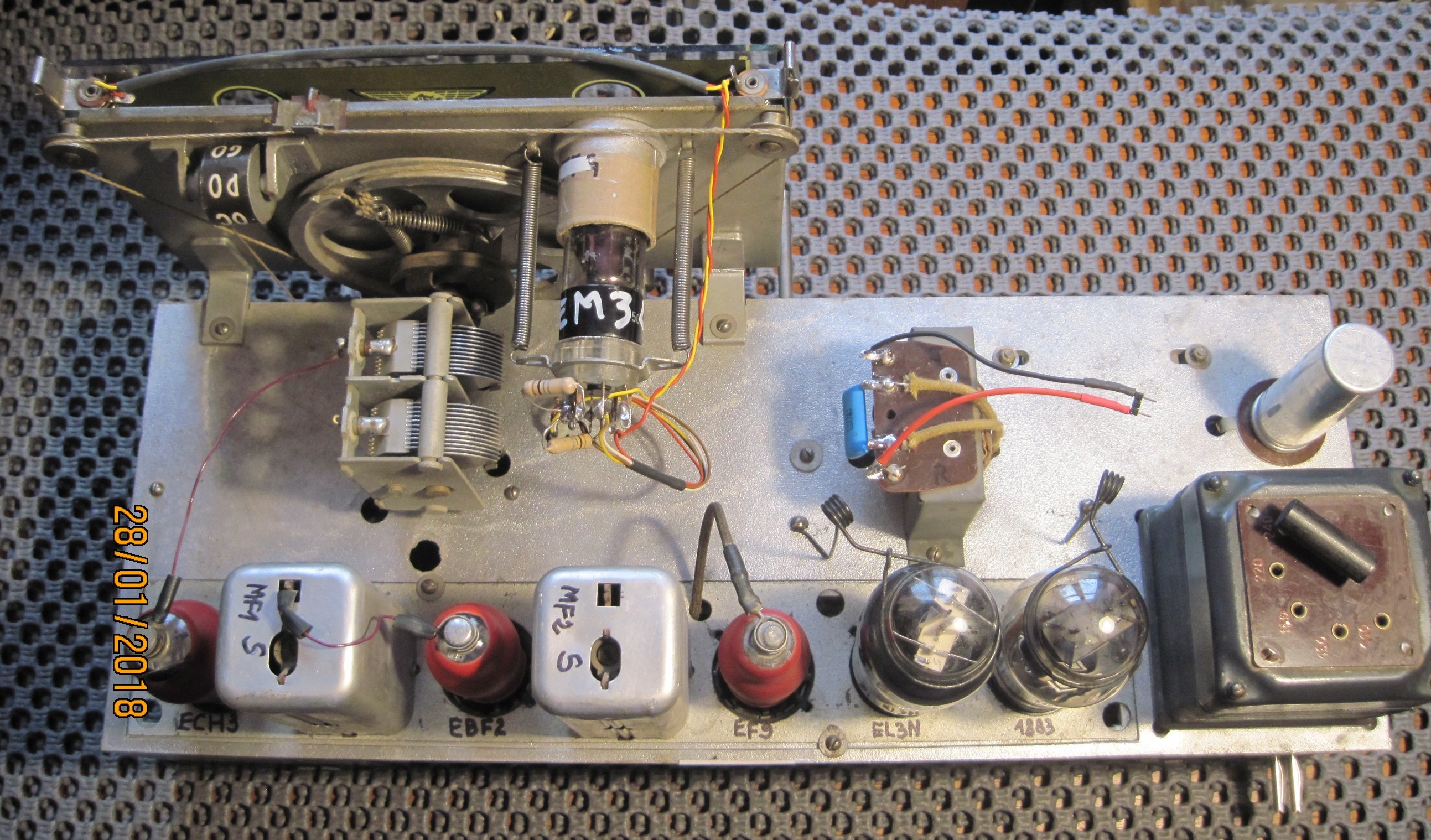

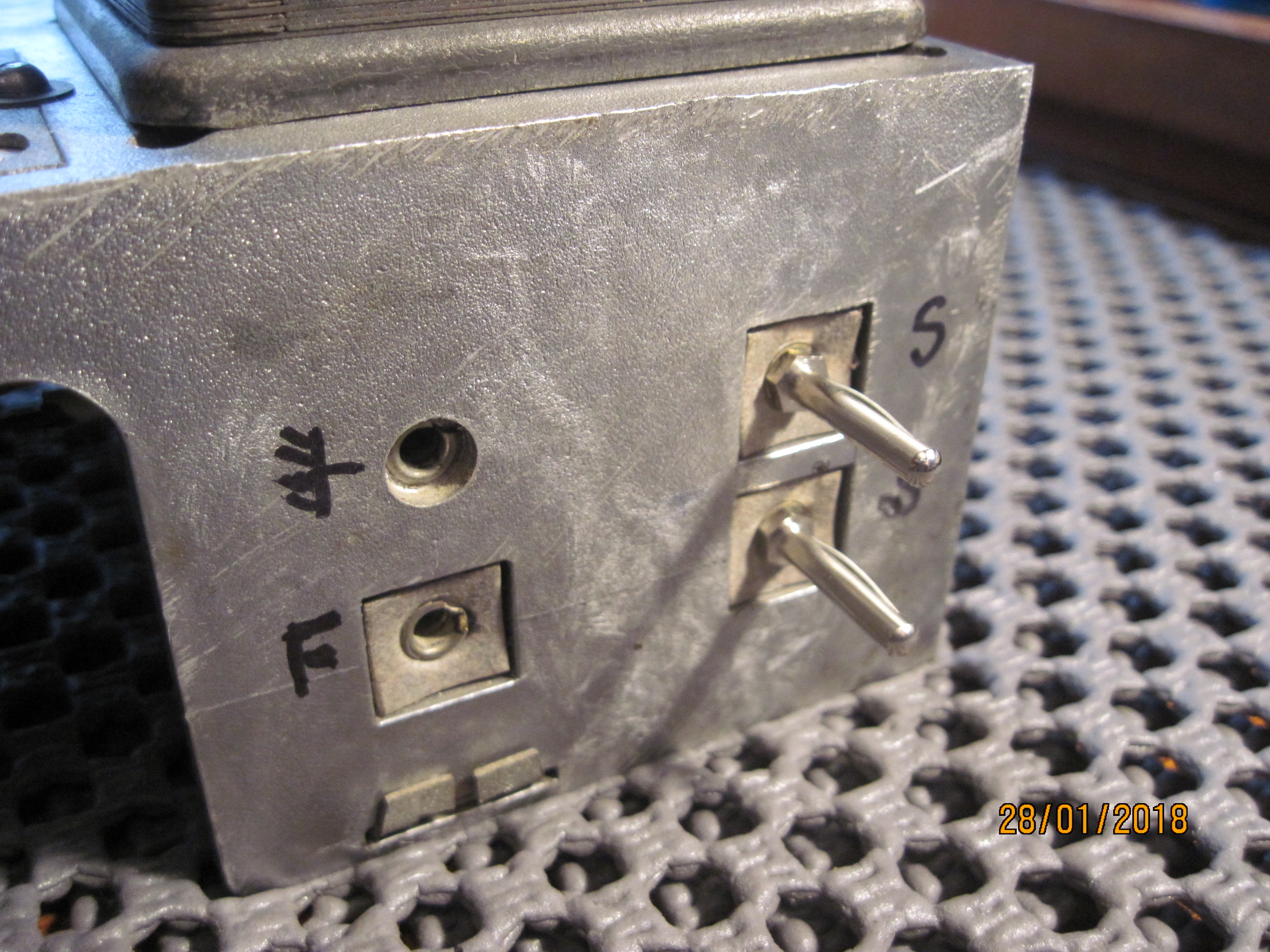

    J'ai donc soudé dans ces bornes femelles, 2 broches mâles (voir photo).
    Encore changé les 2 lampes cadran toutes noircies et le support octal de
    l’œil qui était en bakélite toute gondolée cela dû à la traction des ressorts
    de fixation de l'ensemble sur la face avant.
    Fusible secteur changé par modèle neuf dans le style d'époque.
    Installation d'un connecteur sur le HP pour éviter de dessouder les fils en
    cas d'intervention future.
    Dernière modif, neutralisation des bornes HPS pour y sortir du 6.3V~ afin
    de brancher (en test) un module FM5 installé dans un boitier transparent
    externe que j'utilise quand je fais des expos. Ainsi mon ami verra si il veut
    que je lui en installe un en interne.

    Voilà, c'est tout. Cela a été une vraie reconstruction que j'ai eu grand
    plaisir à faire. Ce poste est reparti pour 50 ans.

    crilemans.




Sujet : Restauration FER 161AN Nouveau De crilemans  Le 28-01-2018 à 18:46 sta

    Suite et fin de l’aventure.

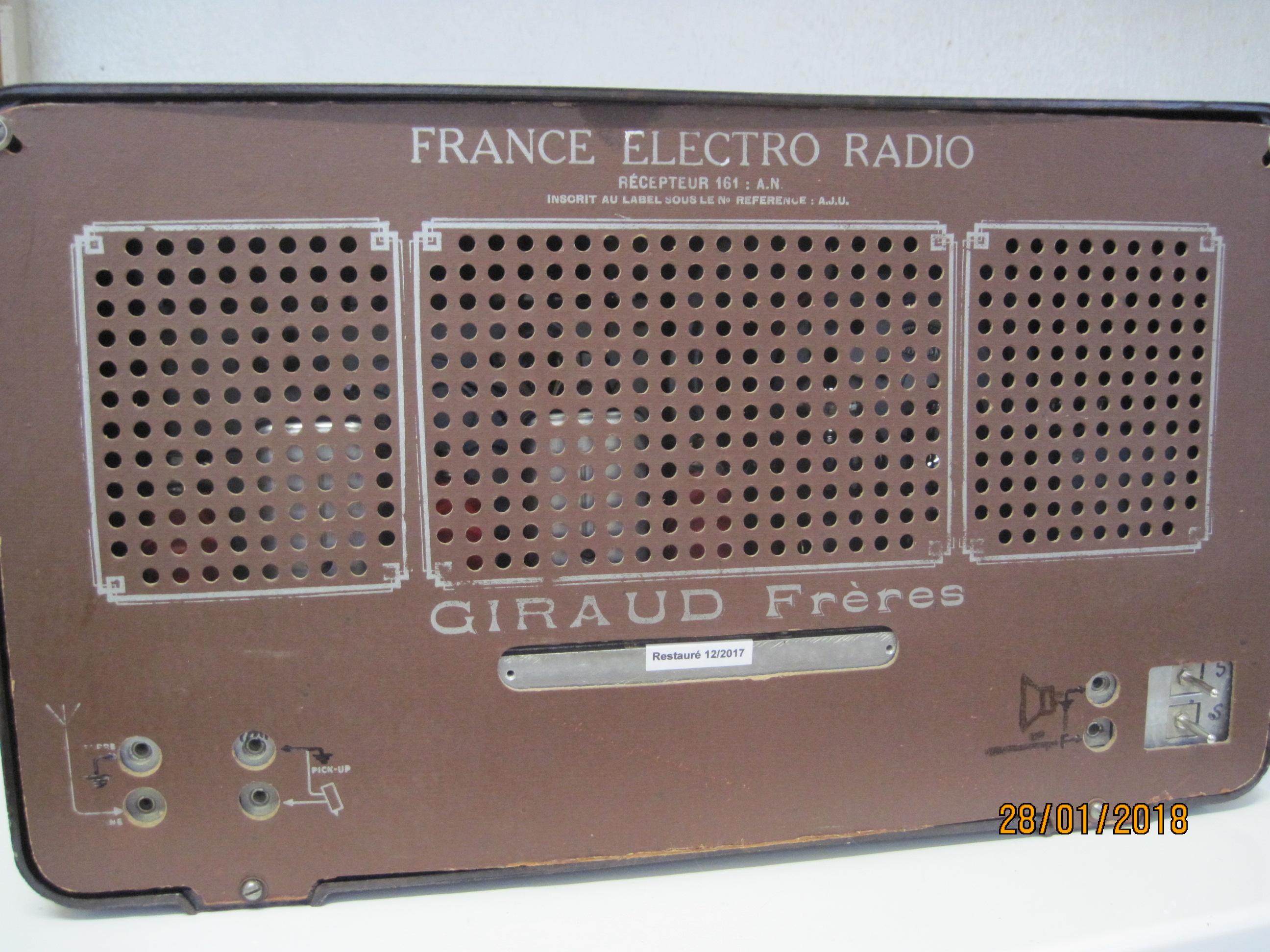

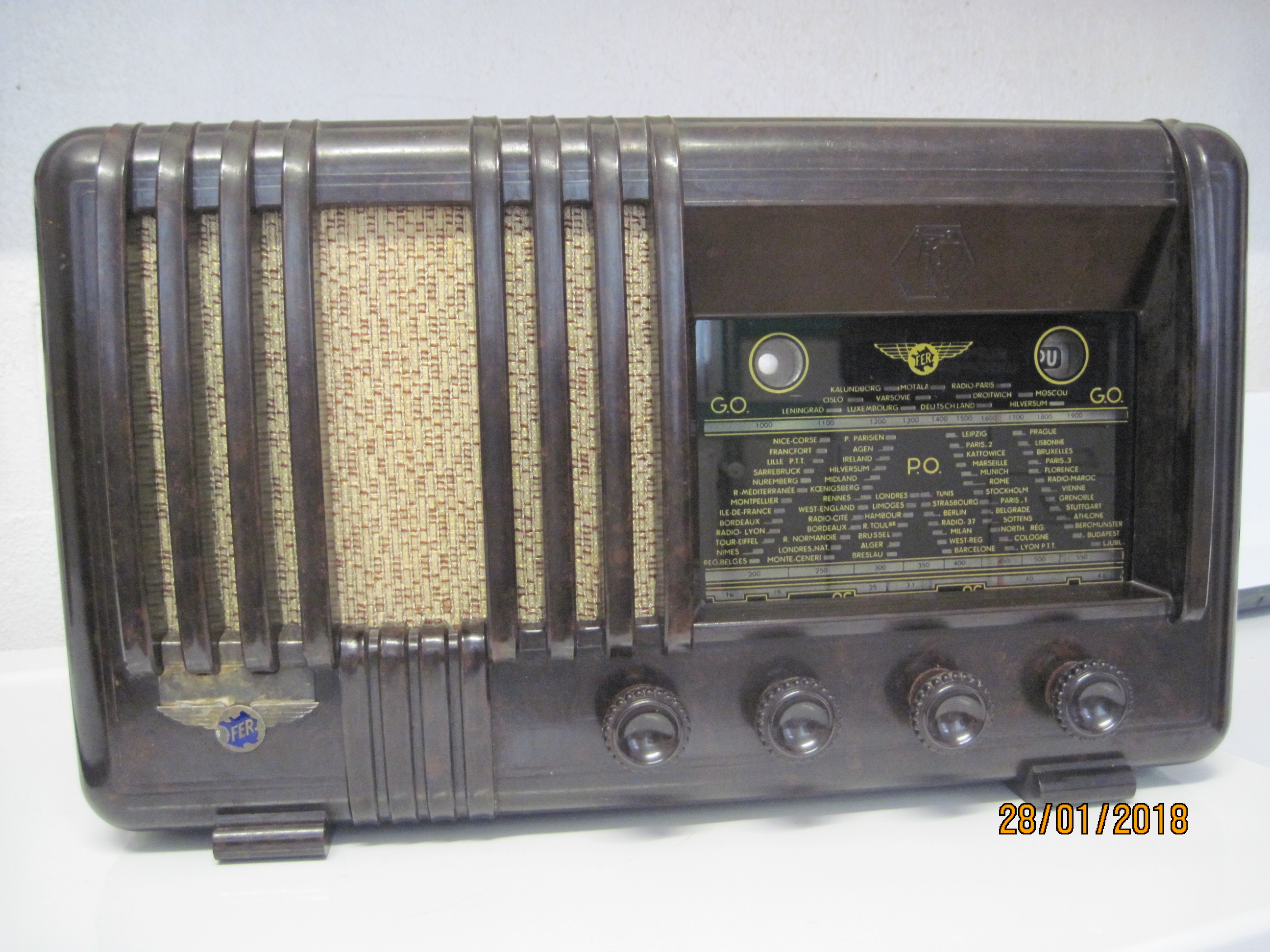

    Par dessus le marché, ce poste a une caisse en bakélite impeccable, juste
    nettoyé avec du liquide vaisselle, même pas besoin de la passer au Miror.
    (photos jointes)

    Bonne fin de week-end.

    crilemans.




Sujet : Restauration FER 161AN Nouveau De Dominique  Le 28-01-2018 à 19:06 sta

    Très bon travail.
    Félicitations Daniel.

    Dominique


Sujet : Restauration FER 161AN Nouveau De blaisepascal  Le 28-01-2018 à 19:39 sta

    Très beau poste, bravo.
    Pascal


Sujet : Restauration FER 161AN Nouveau De crilemans  Le 28-01-2018 à 19:52 sta

    Merci les amis pour vos appréciations.

    crilemans.


Sujet : Restauration FER 161AN Nouveau De Michel87  Le 28-01-2018 à 20:54 sta


    Bonsoir,

    Effectivement, beau travail...

    Quelqu'un a-t-il jamais vu ce genre de châssis original en alu moulé qui devait coûter une fortune?


Sujet : Restauration FER 161AN Nouveau De americanradios  Le 31-01-2018 à 21:42 sta

    Ce poste est superbe et magnifiquement restauré ! Bravo !
