Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 18-11-2017 à 12:43 sta Bonjours Je charche le Schima de TV RADIALVA DIALVA 5A6 ; j'ai cherché sur internet et sur Archives sur ce site ,pas de chance merci pours tous Madi

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 18-11-2017 à 18:55 sta toujours pas de chance pour le schéma

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 18-11-2017 à 18:57 sta Eh non

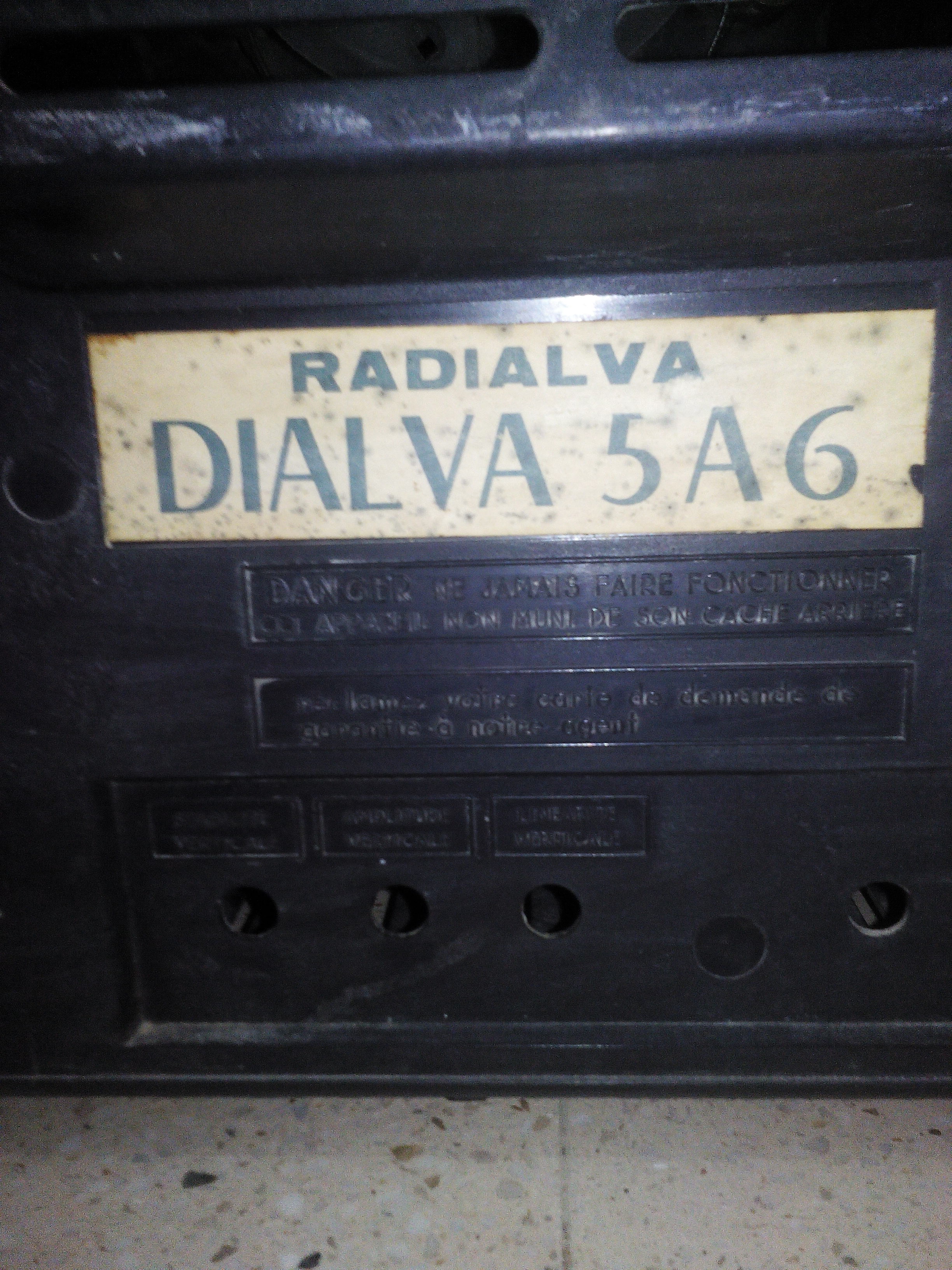

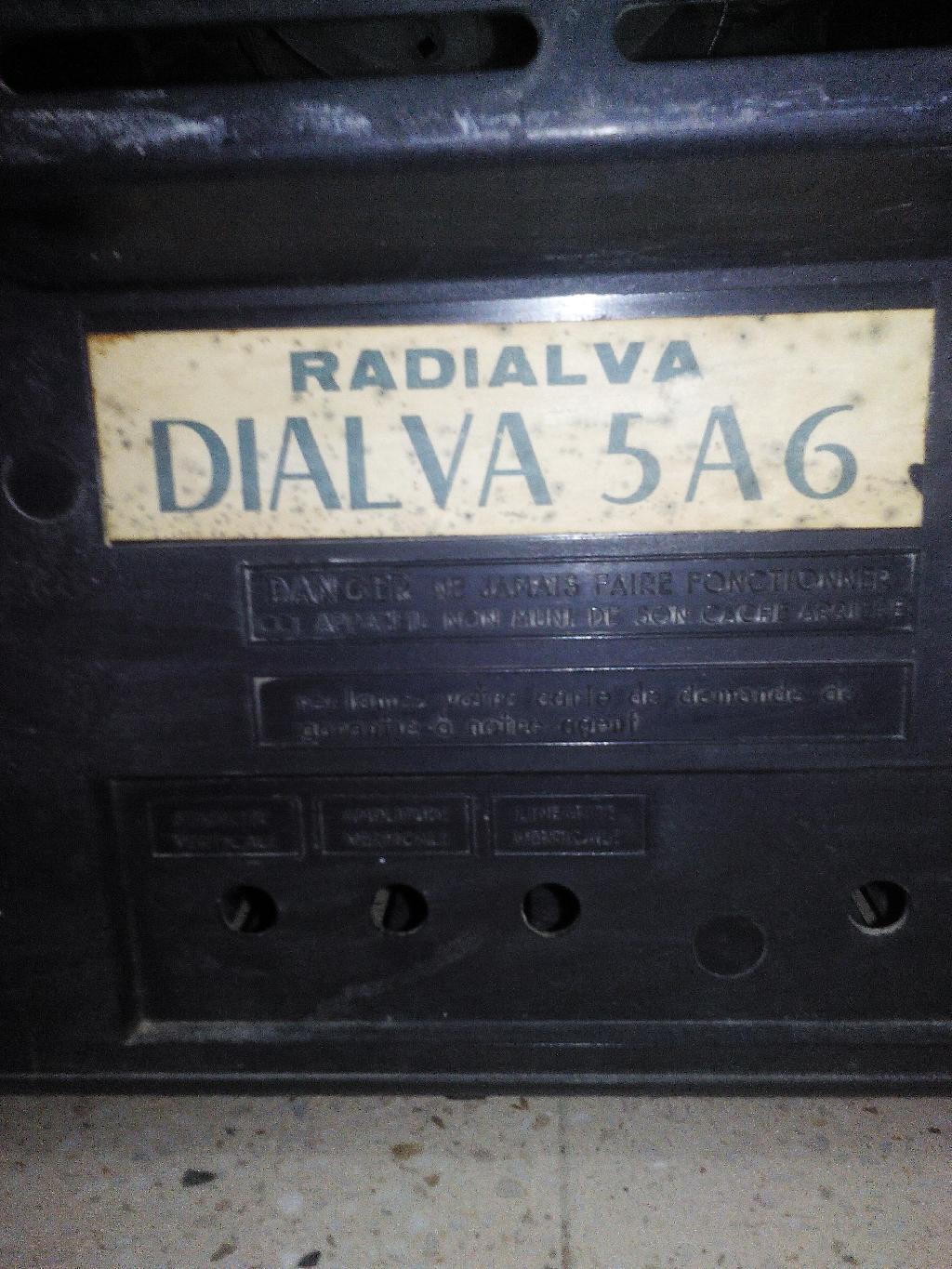

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Michel87  Le 18-11-2017 à 19:43 sta Bonsoir, Pas d'autre référence sur le panneau arrière?

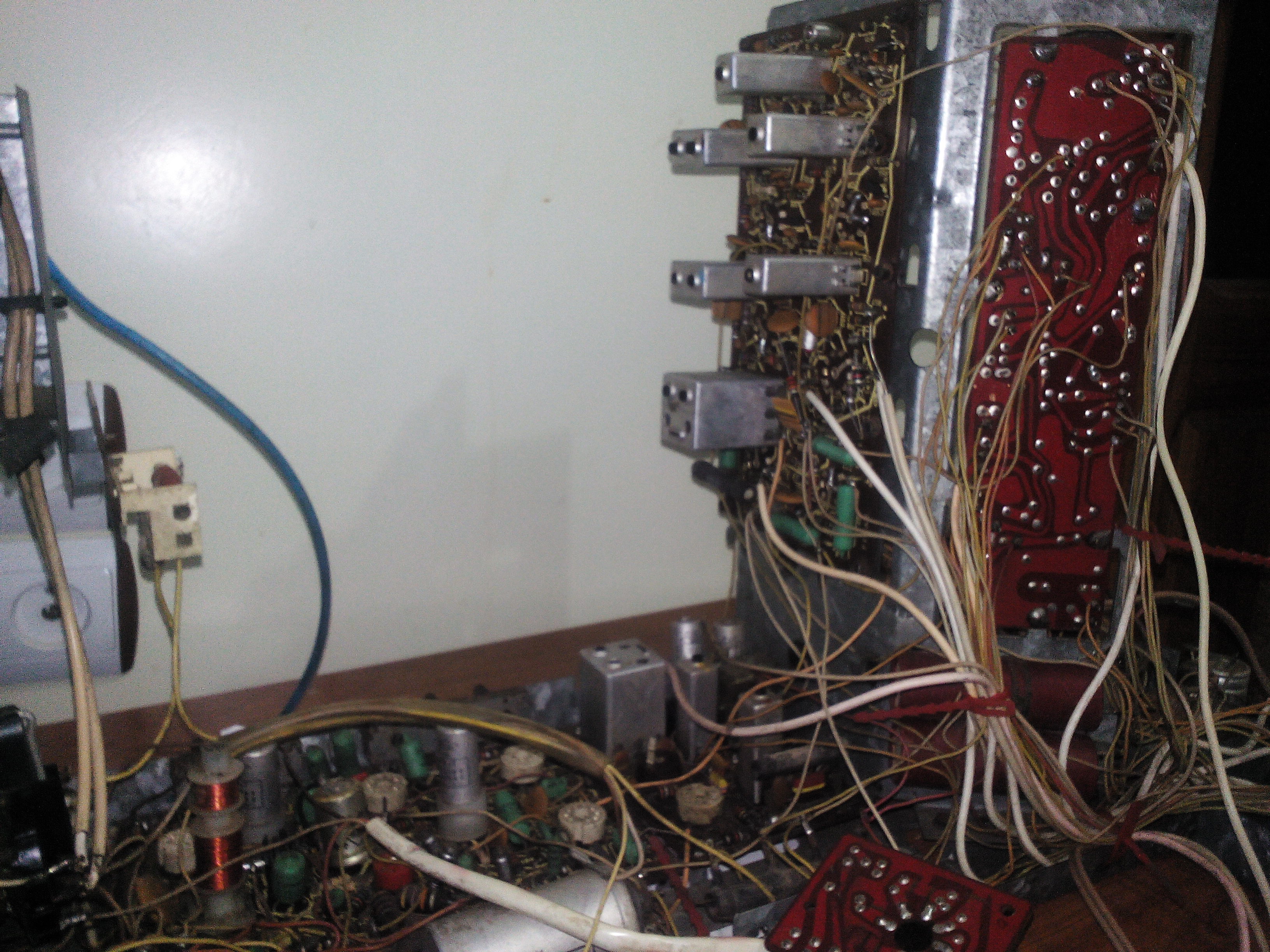

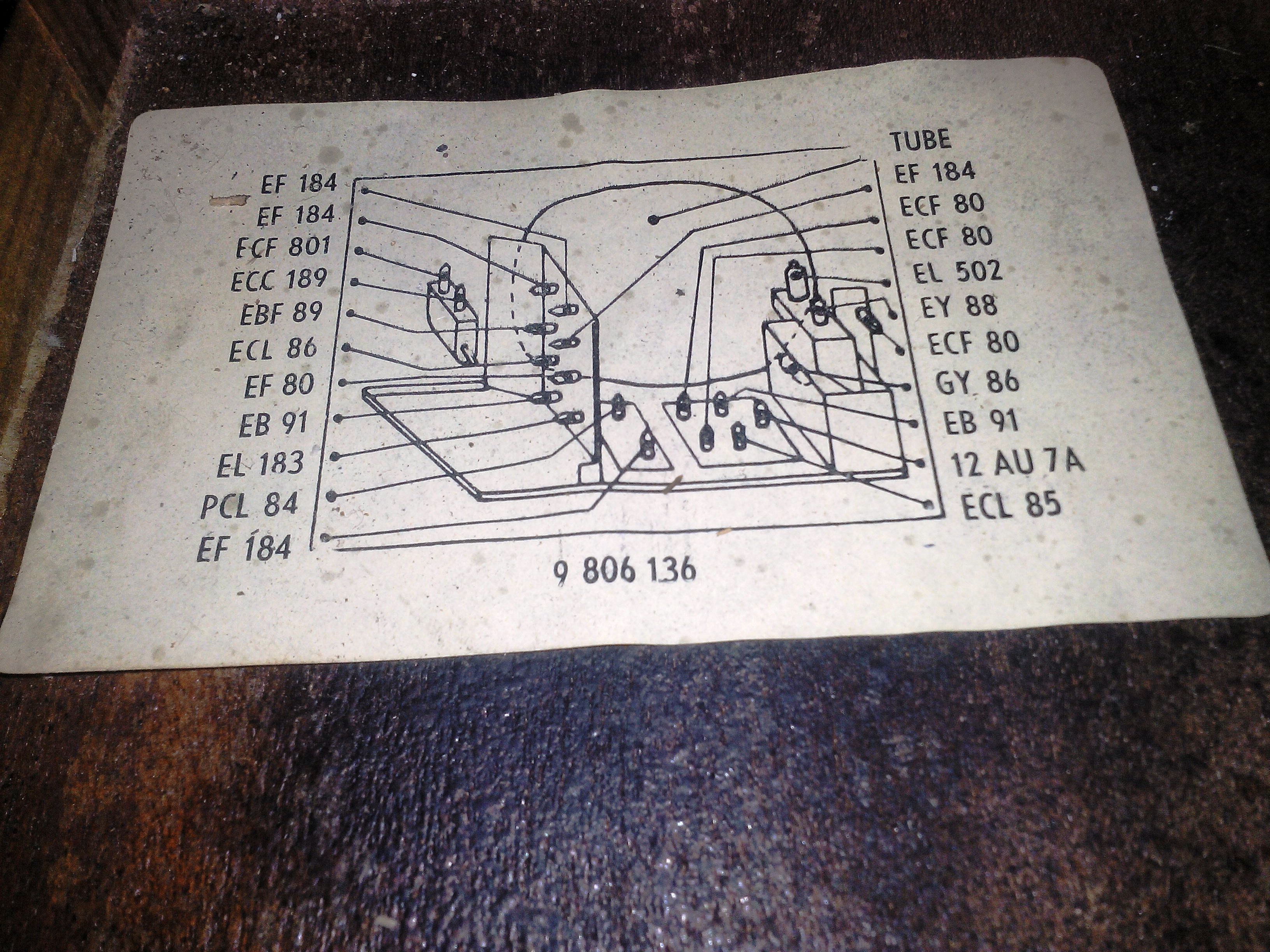

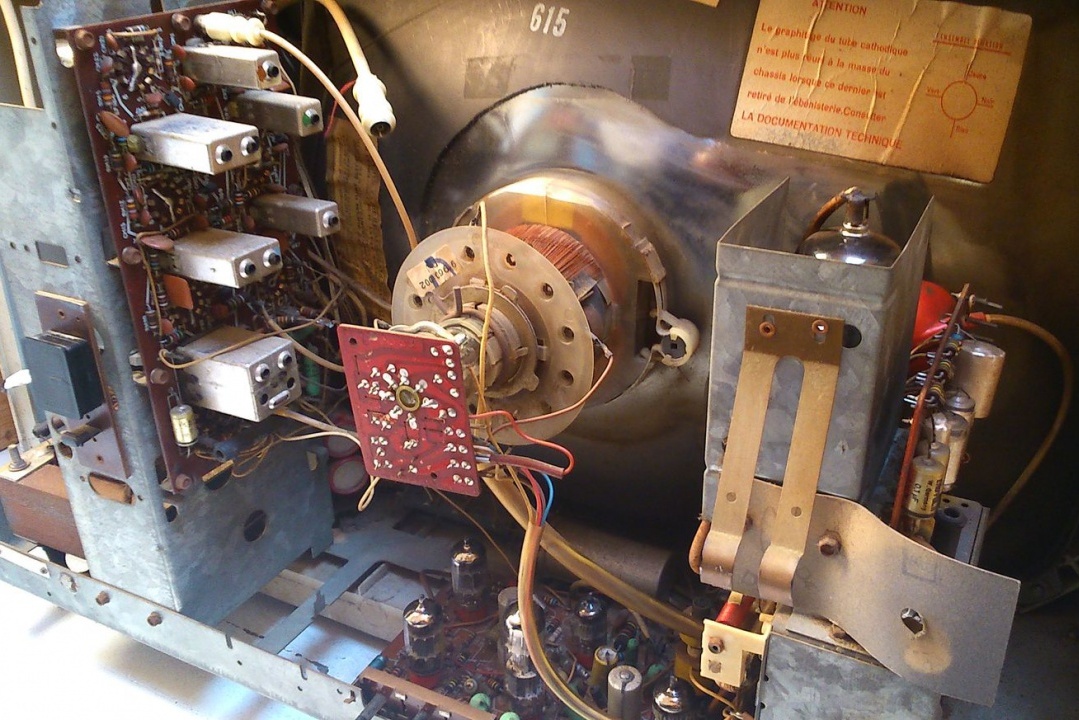

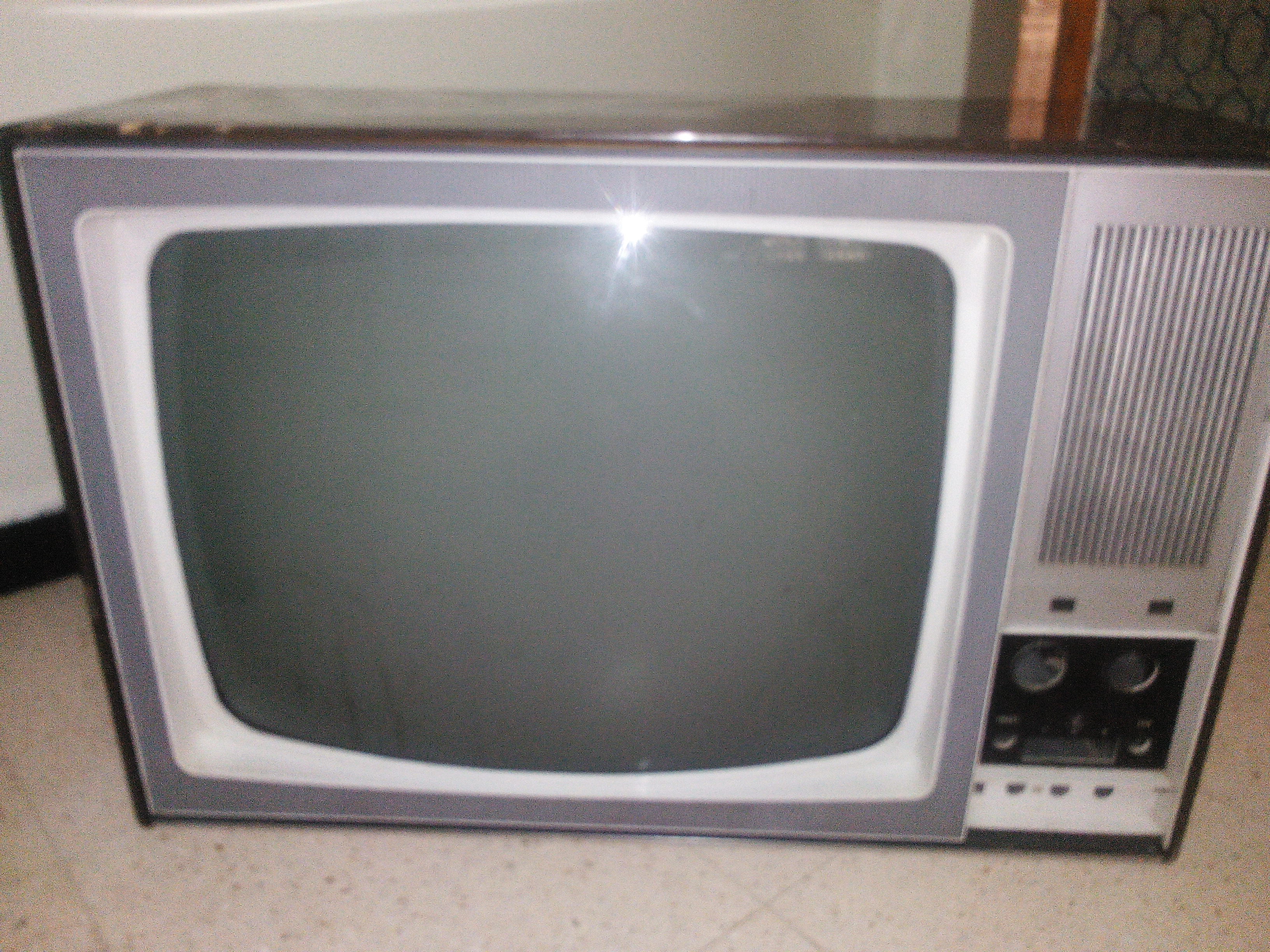

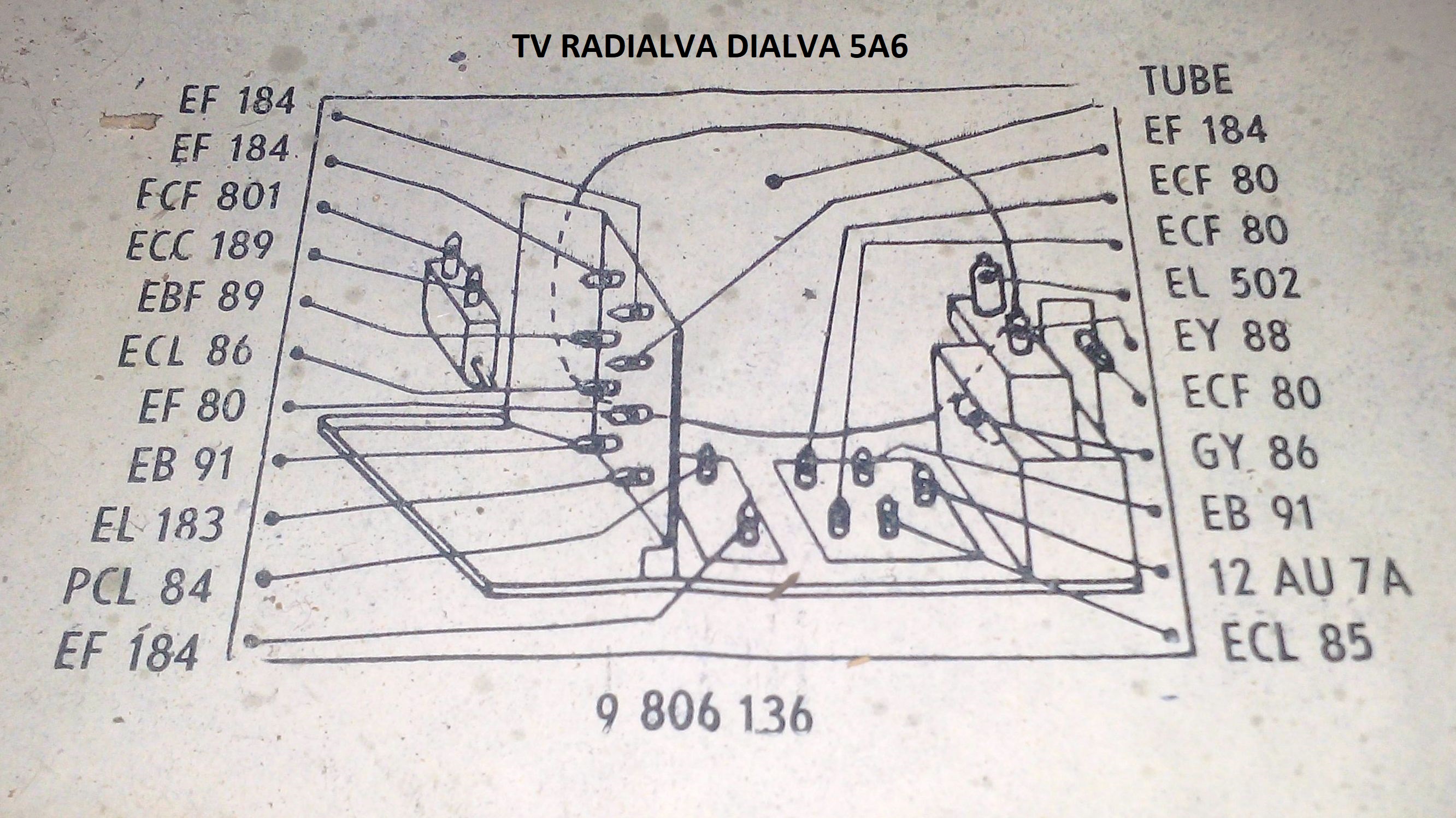

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 18-11-2017 à 20:02 sta Salut voila se que j'ai trouvé collé a l’intérieur de carcasse

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 19-11-2017 à 16:26 sta salut d'autre photos merci

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 19-11-2017 à 16:32 sta Qu'est-ce qu'il a comme panne ?

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De HLJ  Le 19-11-2017 à 16:40 sta Une condensite aiguë je suppose ... HLJ

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 19-11-2017 à 19:13 sta salut Je ne l’est pas branché avant de faire une révision, c’est plein de poussière, j’ai juste fait de nettoyage merci

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 19-11-2017 à 19:14 sta Avec ça on est bien avancés

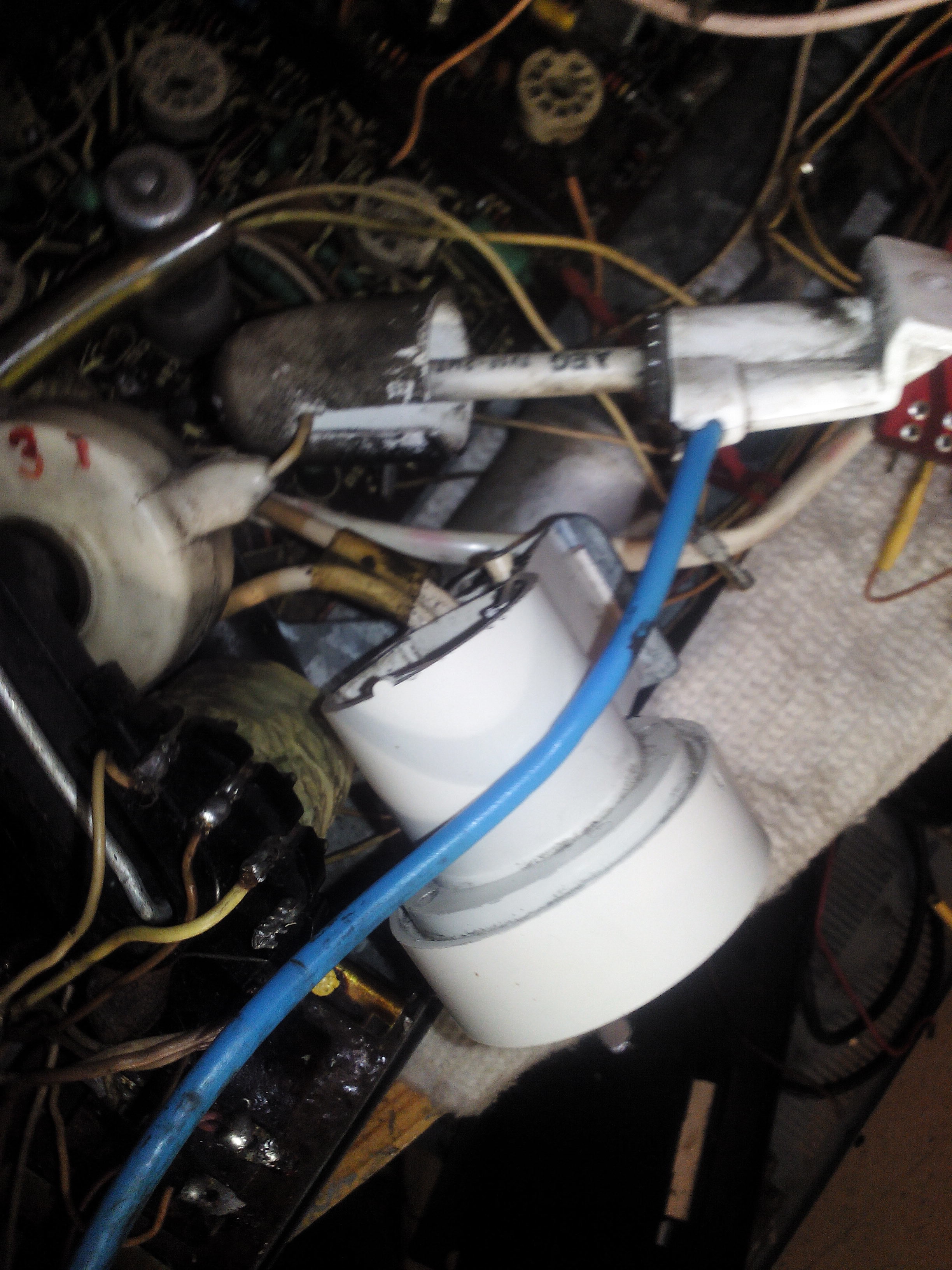

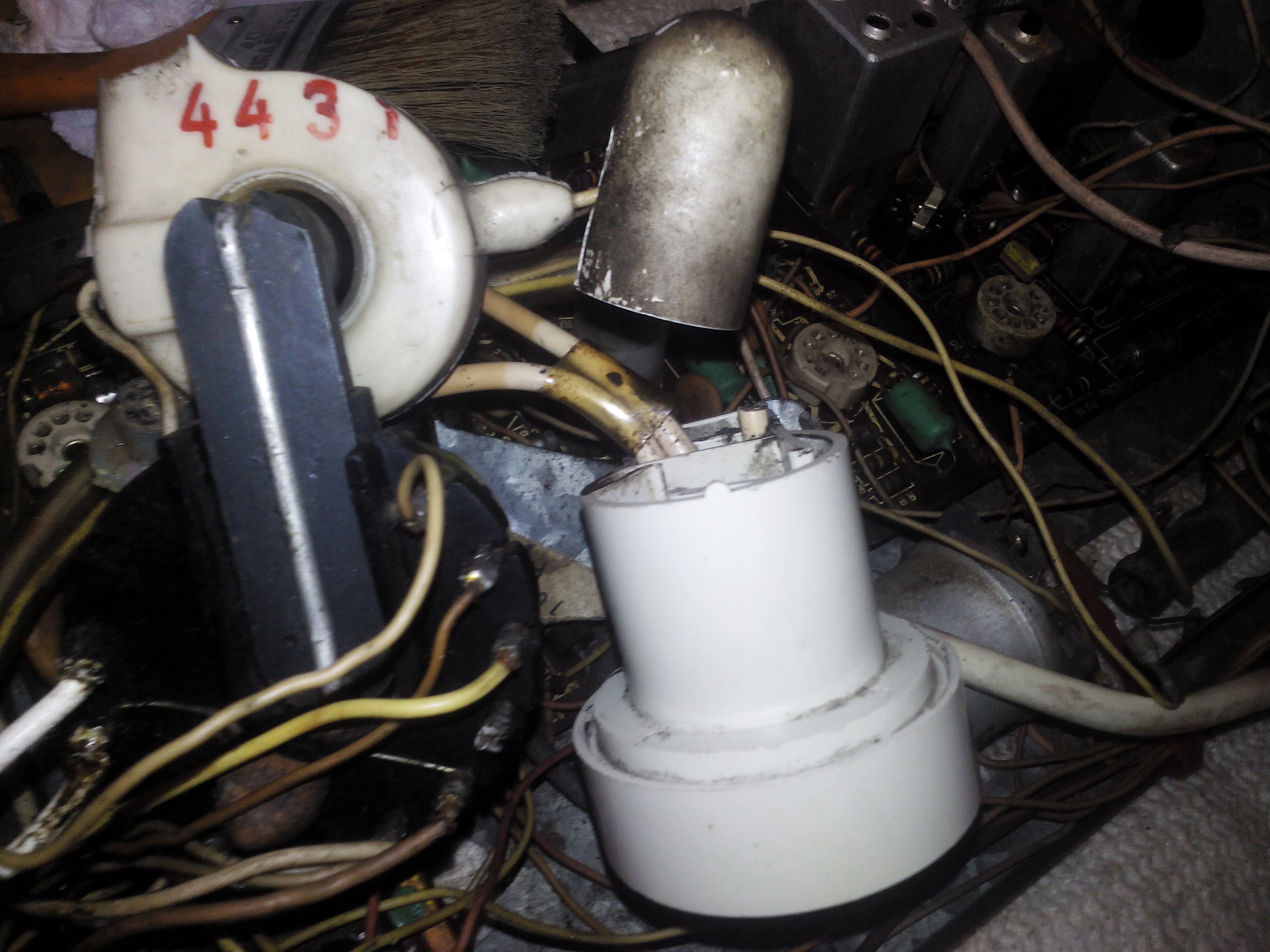

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 20-11-2017 à 15:41 sta salut Je crois que la THT est HS ; j’ai trouvé ce câble THT détaché je ne s’ai pas ou cette tige se fixe et que signifie cette description sur la tige Merci Madi

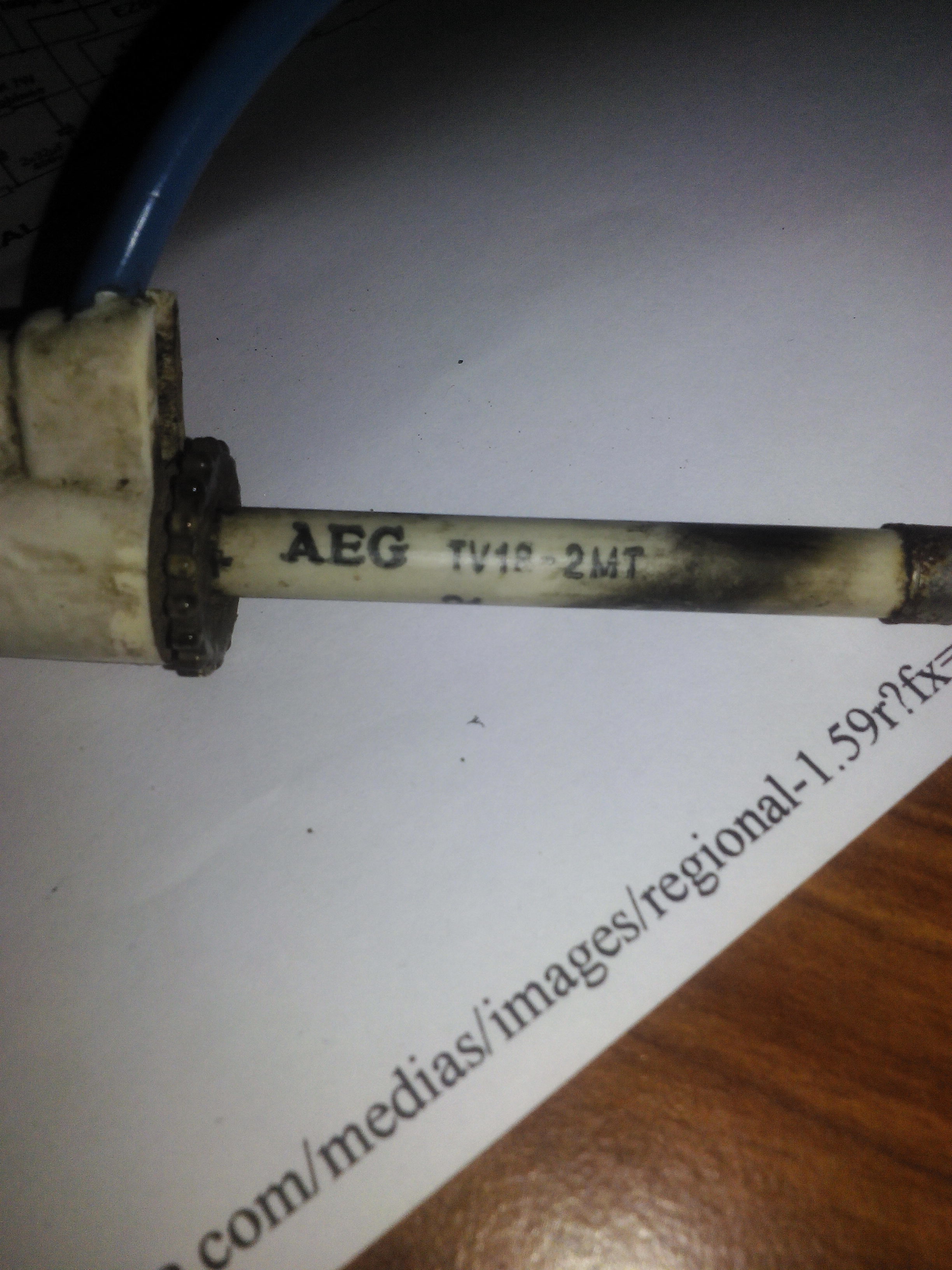

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 20-11-2017 à 15:49 sta Cette ''tige'' est un TV18S, redresseur sec, qui remplace la GY802 ou DY802. Est-ce que vous tirez une étincelle à partir du chapeau ? avec un tournevis isolé bien sûr. L'étincelle doit faire au moins un centimètre.

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De F6CRV  Le 20-11-2017 à 15:59 sta bonjour c'est une diode je n'arrive à lire le numéro (tv12 ou 18 ? il me reste quelques diodes de ce type mais c'est une diode tht (12 ou 16 ou 18 kilovolts ? jean-claude ( ancien dépanneur tv)

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De F6CRV  Le 20-11-2017 à 16:01 sta oups pour la diode -un bout dans le support et l'autre bout dans le capuchon -

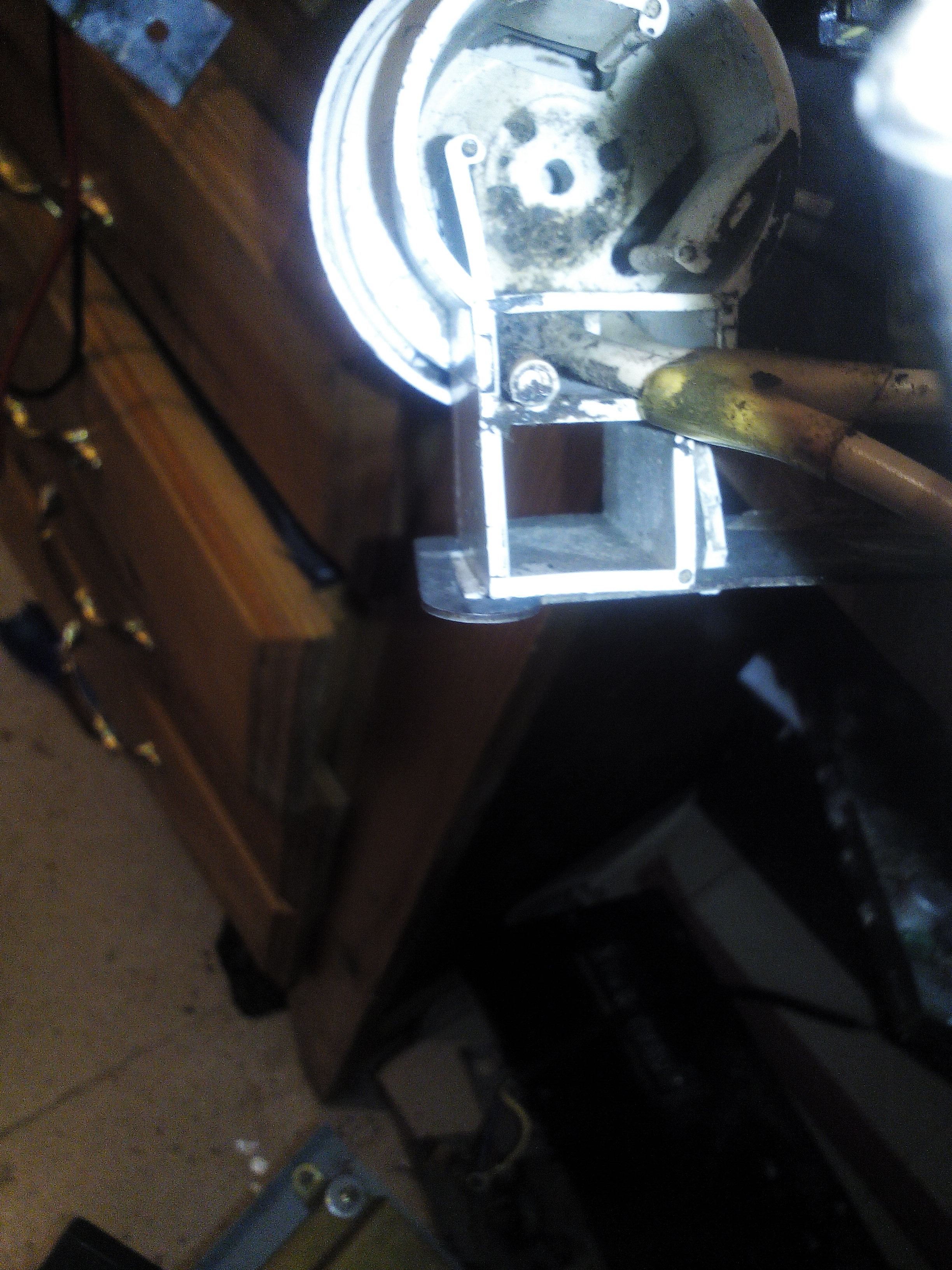

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 20-11-2017 à 16:07 sta Non je n’ai pas encore mis le TV sous tension, je fais actuellement que des investigations Est-ce qu’il se branche comme ça son la base blanche

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 20-11-2017 à 16:09 sta TV12 et 16 c'est pour les portables. Le TV18S est pour les THT d'au moins 10kV.

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De F6CRV  Le 20-11-2017 à 16:15 sta la solution de Jacques est la bonne - je faisais aussi comme ça - attention le tournevis doit être très bien isolé ( le tenir par le bout du manche isolé uniquement (ne pas prendre le manche du tournevis à pleine main ) et comme dit Jacques on doit avoir un très belle étincelle -petit rappel c'est de la très haute tension ( plus de 10 kilovolts )

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 20-11-2017 à 16:29 sta Vous devez aussi tirer une étincelle de 4 à 5mm sur l'anode de la EL504 si la THT est bonne (toujours la même méthode; Tournevis bien isolé)

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 20-11-2017 à 16:30 sta Merci pour tous Oui c'est bien un Tv 18-2MT ;Alors pour le support sa sert que pour supporter la diode il n’entre pas en circuit . Et ce file coupé sur le support est ce que c’est pour la sortie de la THT si en utilise une GY802 ou DY802.

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 20-11-2017 à 16:34 sta Est-ce que c’est possible d’utilise une GY802 ou DY802. En reconstituer de nouveau un autre câble

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 20-11-2017 à 16:36 sta Testez déjà la THT comme indiqué pour savoir si elle est bonne (sans le TV18 ou autre)

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De F6CRV  Le 20-11-2017 à 16:55 sta bien sur un fil (bien isolé) doit sortir du support de diode avant tout comme le dit si bien Jacques vous devez vérifier que l'étage tht fonctionne - (à voir une étincelle avec un tournevis (parfaitement isolé ) sur l'anode de la el504 (parfois el511) bon courage (vous allez en avoir besoin si vous ne maitrisez pas le dépannage TV jean-claude (oups j'oubliais le fil isolé doit aller sur la tétine tht du tube cathodique - )

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De F6CRV  Le 20-11-2017 à 17:05 sta je trouve bizarre le fil isolé qui doit normalement servir au chauffage d'une diode tht (dy ou autre - je pense que ce circuit a été modifié ( suppression de la dy pour y mettre une diode sèche tv18 ou autre -c'est faisable ,je l'ai déjà fait -

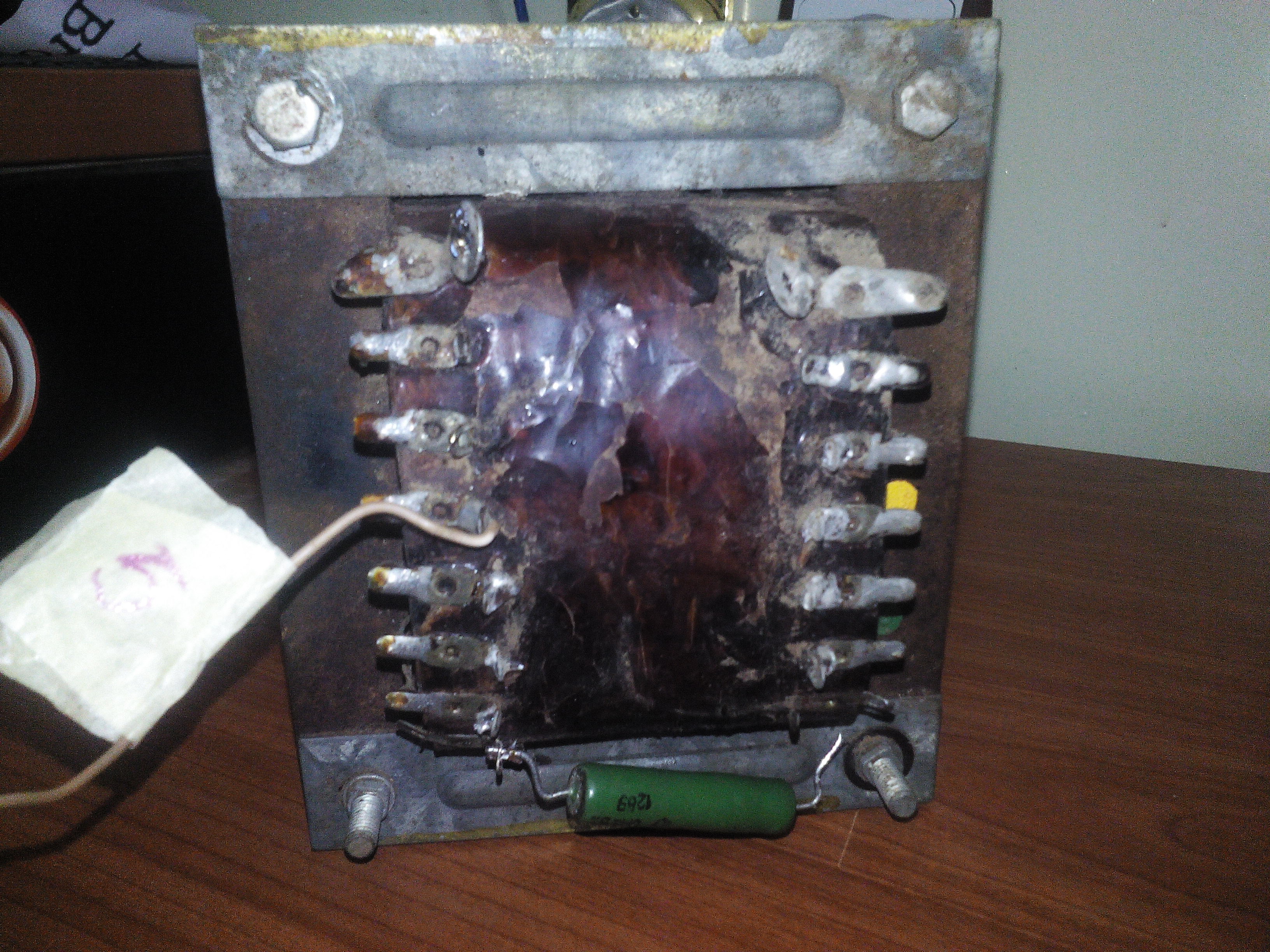

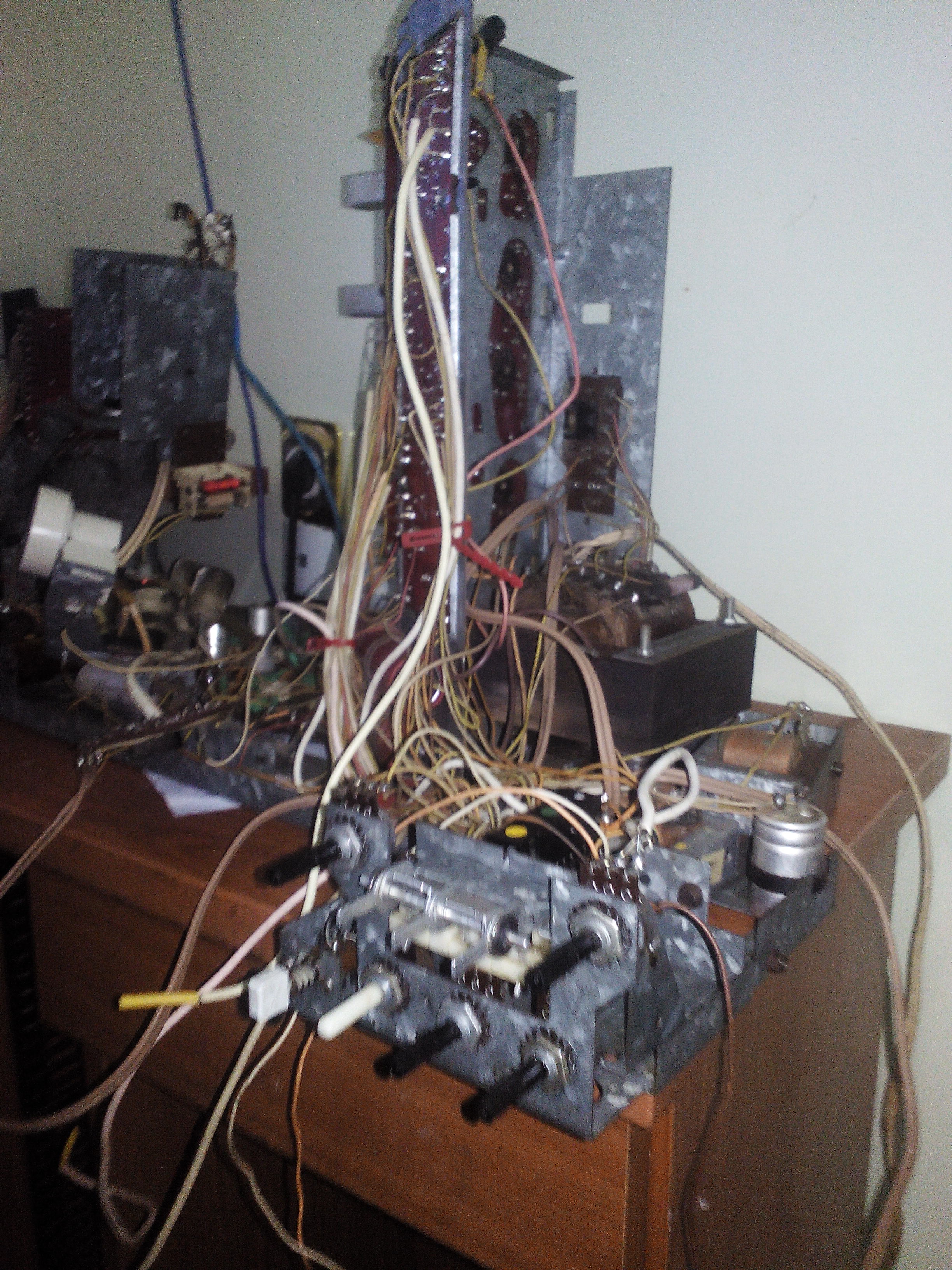

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 20-11-2017 à 18:53 sta Bonsoir Avant de le mettre sous tension je doit avant tous tester le transformateur a froid, voila quelque photos de châssis peut être il y a quel qu’un qui le reconnu c’est difficile de contrôler les circuit sont Schéma Merci BC

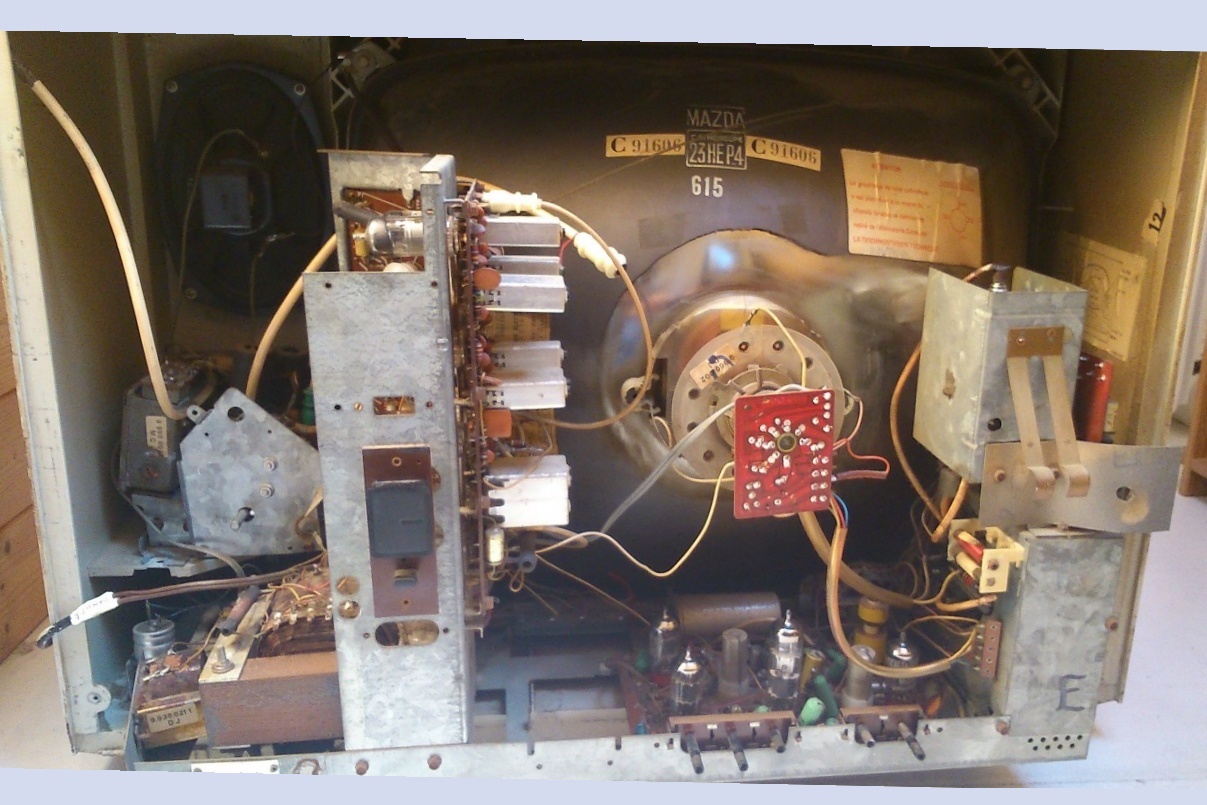

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 20-11-2017 à 18:54 sta autres

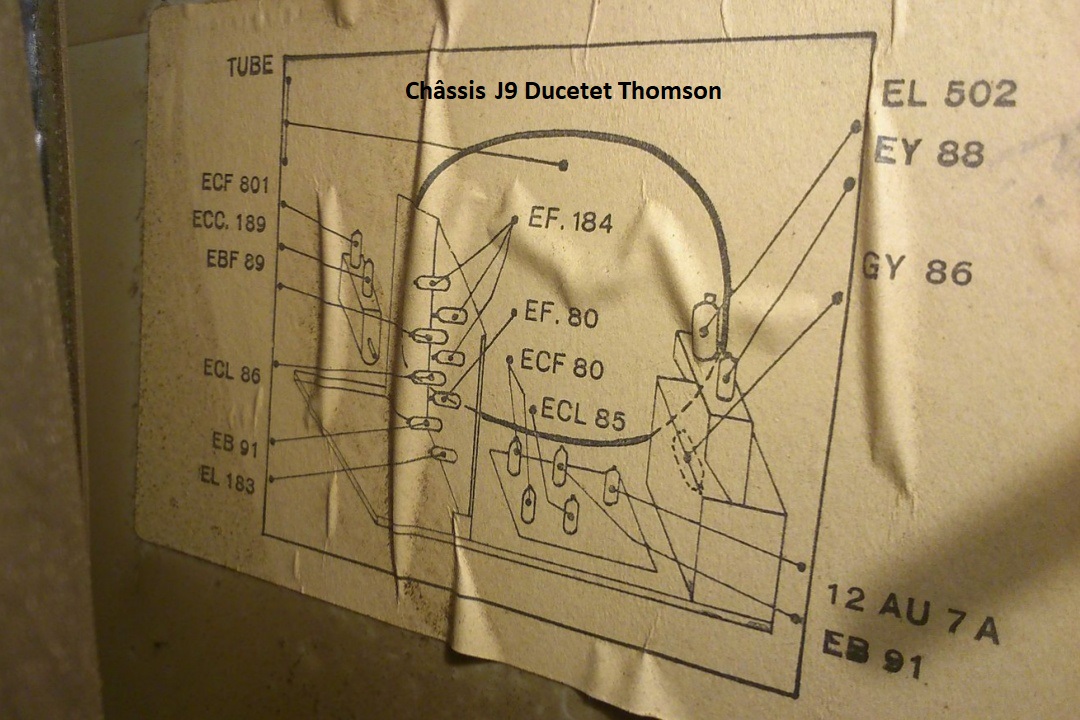

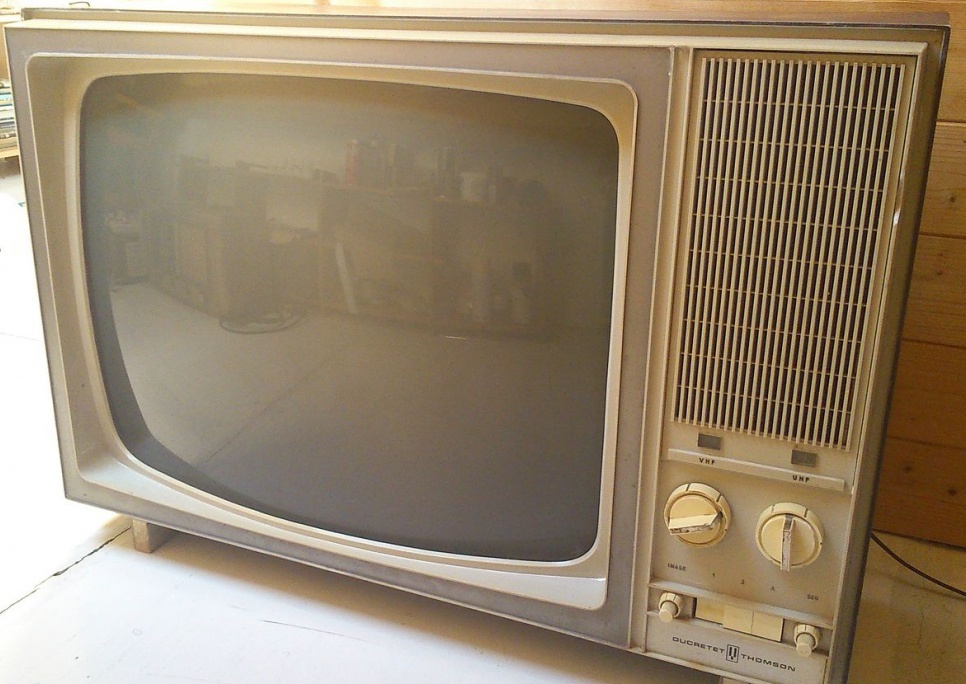

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Schoser  Le 20-11-2017 à 19:20 sta Bonsoir, Il me semble que TV Noir et Blanc, Tube 59 cm est un Ducretet Thomson équipé d'un Châssis J9 ? La Diode THT d'origine est une GY 86 Quelques Photos... Désolé pas de Schéma ? Amicalement,

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 20-11-2017 à 19:30 sta Ca ressemble en effet au châssis J9 avec sa forme typique en forme de U mais à ma connaissance il n'y a pas eu de coopération entre Ducretet et Radialva.

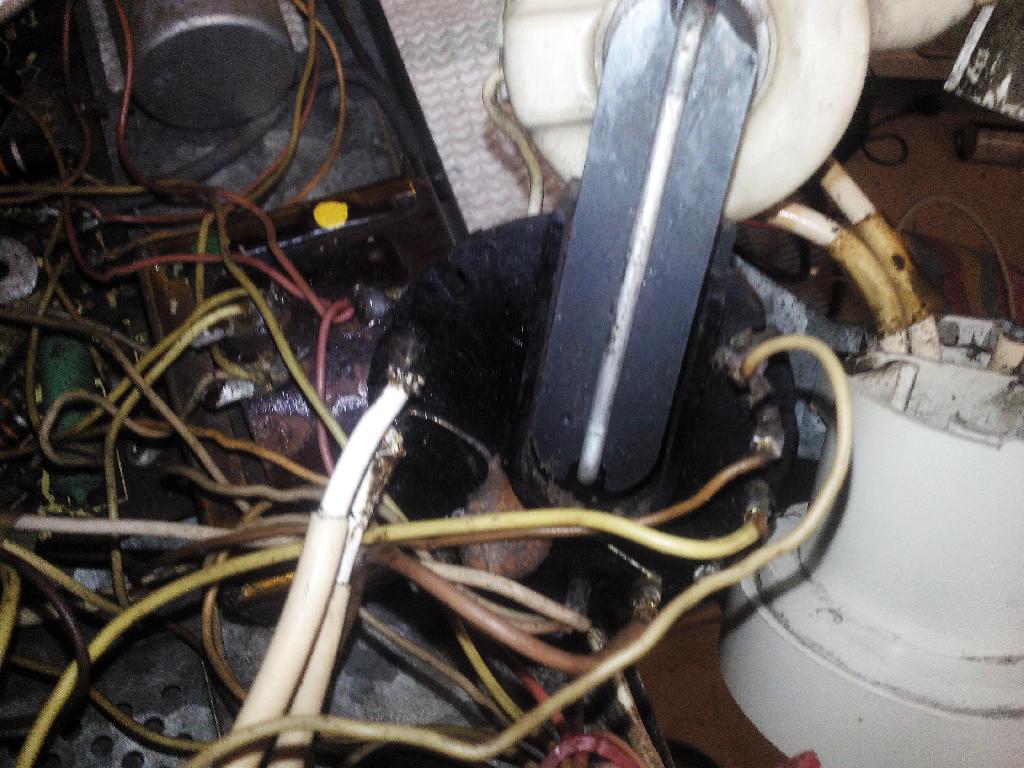

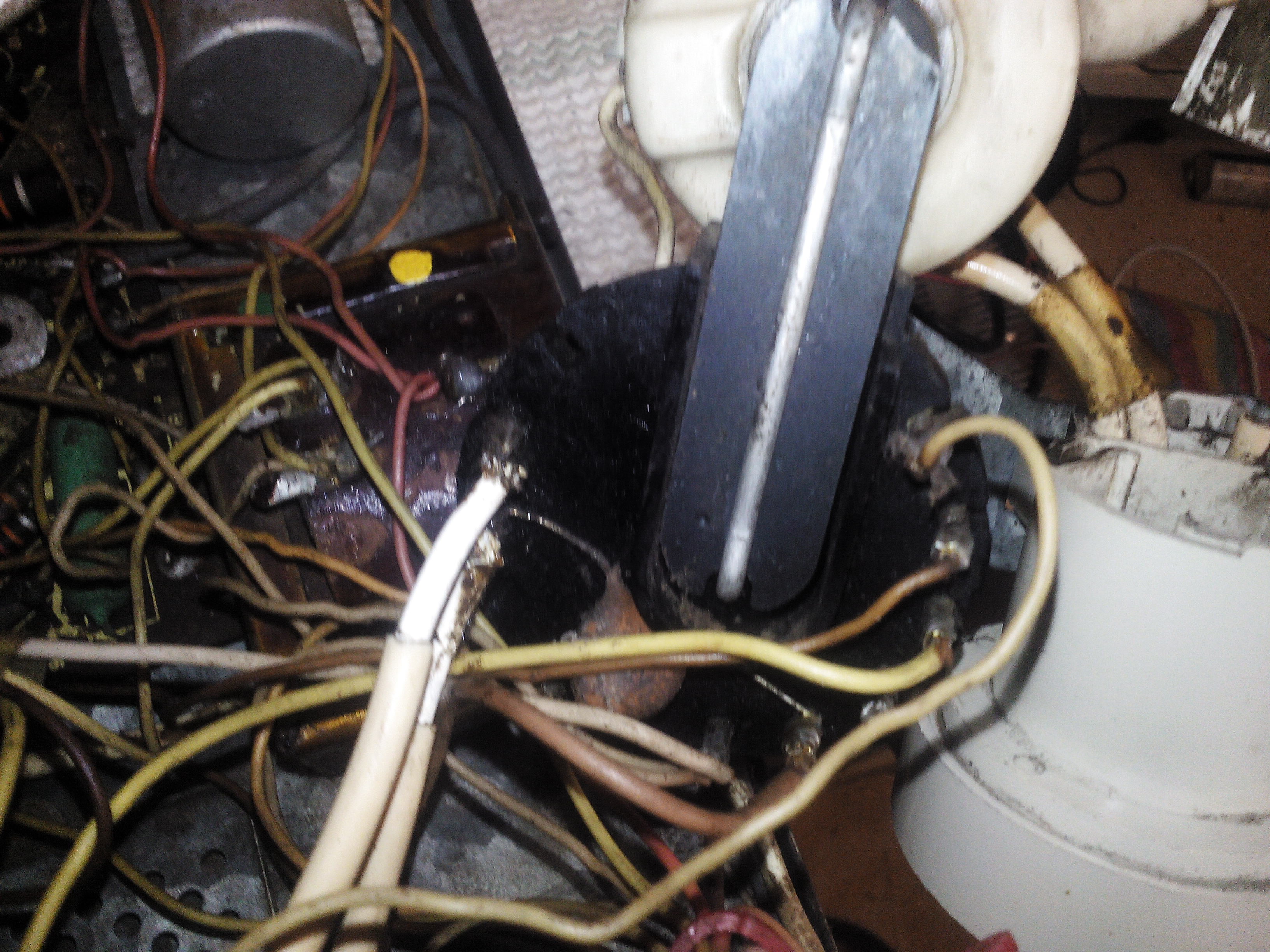

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De julienbeta  Le 20-11-2017 à 20:57 sta Bonsoir le fil double qui sort du support tube sur la photo doit être une boucle qu'on insère dans la ferrite de la THT ... c'est le chauffage filament de la GY ...... elle ne sert pas avec la diode THT céramique. Attention ... penser à décharger le tube avant d'y mettre les doigts ..... enlever la prise du secteur ne suffit pas à éviter la châtaigne cordialement Julien

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De julienbeta  Le 20-11-2017 à 21:00 sta le photo en plus grand ? (si ça marche)

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jerome  Le 20-11-2017 à 21:04 sta existe aussi sous la marque La voix de son maitre !!! J ai sous cette marque mais pareil, pas d image mais du son, c est une vrai usine a gaz dedans pour pouvoir depanner. Sinon rien trouvé en schema, juste de bref schema!

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Schoser  Le 20-11-2017 à 21:11 sta Bonsoir à vous, Sans vouloir insister ! Comparer la Caisse du Radialva et le Thomson ? Aussi : L'implantation et la référence des Tubes ? Bonne Similitudes... Amicalement,

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Pierre Roque  Le 21-11-2017 à 09:29 sta Bonjour A cette époque Radialva comme bien d'autres étaient de fabrication Ducretet-Thomson J'ai vécu cette époque et le chassis J9 était en permanence en modification et na jamais été parfait Voila Cordialement , Pierre

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Michel87  Le 21-11-2017 à 09:40 sta Bonjour, Sur un cliché du post de madi le 20 à 18h54, le carton isolant du transfo semble un tantinet carbonisé...

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 21-11-2017 à 10:00 sta C'est sans doute la résistance bobinée à côté qui a provoqué cela. Tu as le schéma du châssis J9 Pierre ?

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Etienne  Le 21-11-2017 à 10:37 sta Bonjour. Je suit nouvau sur se cite et j'es une telvision de ce genr à depaner, en pane depuit 1999. Chaque foi que je la branche un sour bruid en sort. La telvision trenble. Pouvé vous m'édé a la depaner ? Merci d'avence. Etienne.

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Pierre Roque  Le 21-11-2017 à 10:56 sta Bonjour , Jacques Hélas non , je n'ai plus rien en Télé.. j'ai tout donner à Jean-François Jégou , et qui n'en fait rien , dommage que ça finisse comme cela ! Mes amitiés Pierre

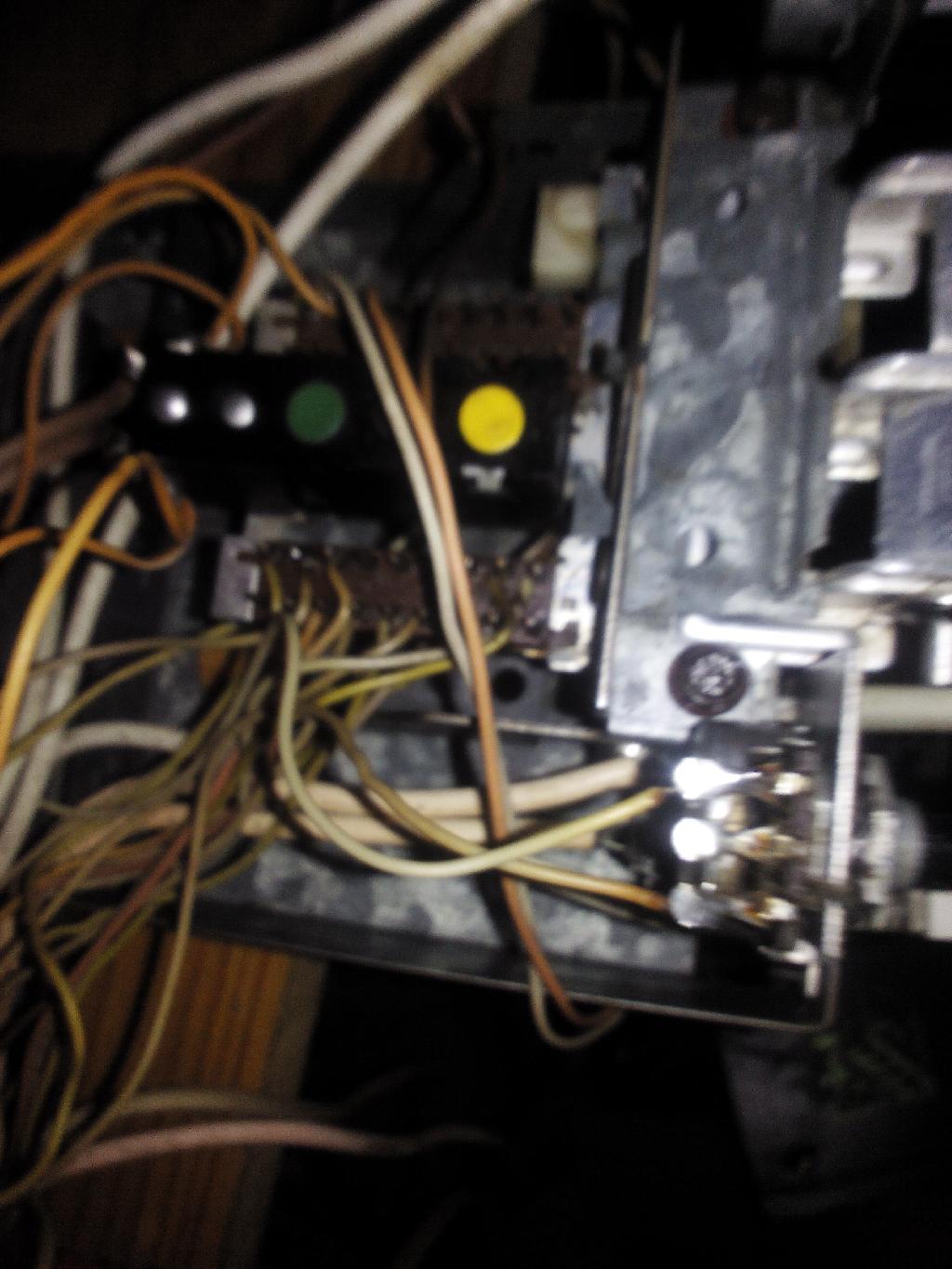

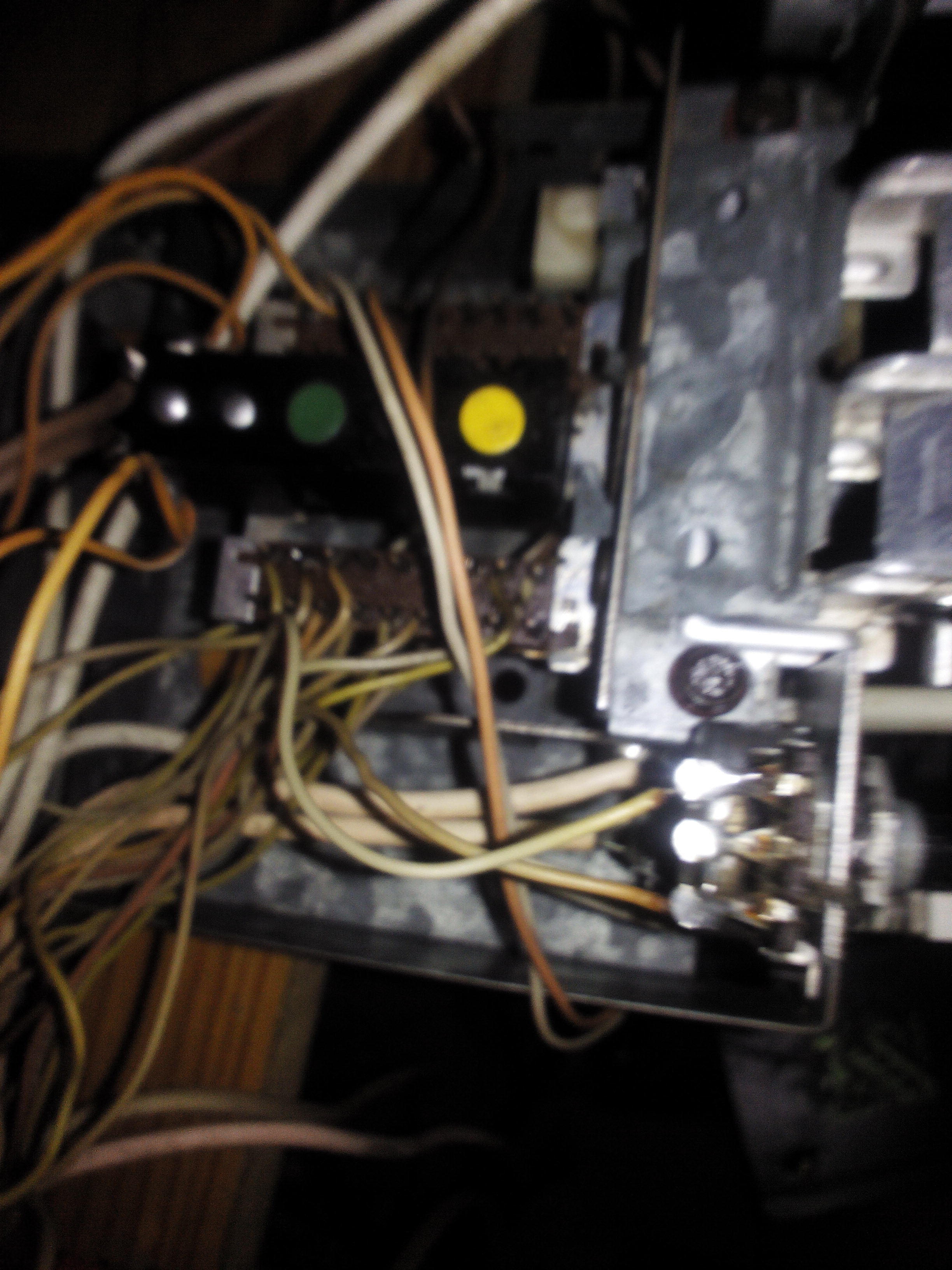

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 21-11-2017 à 12:18 sta bonjours j'ai mesurè cette resistance elle est de 3.5 hom au lieu de 2.5 et que signifie ces couleurs jaune et vert merci BC

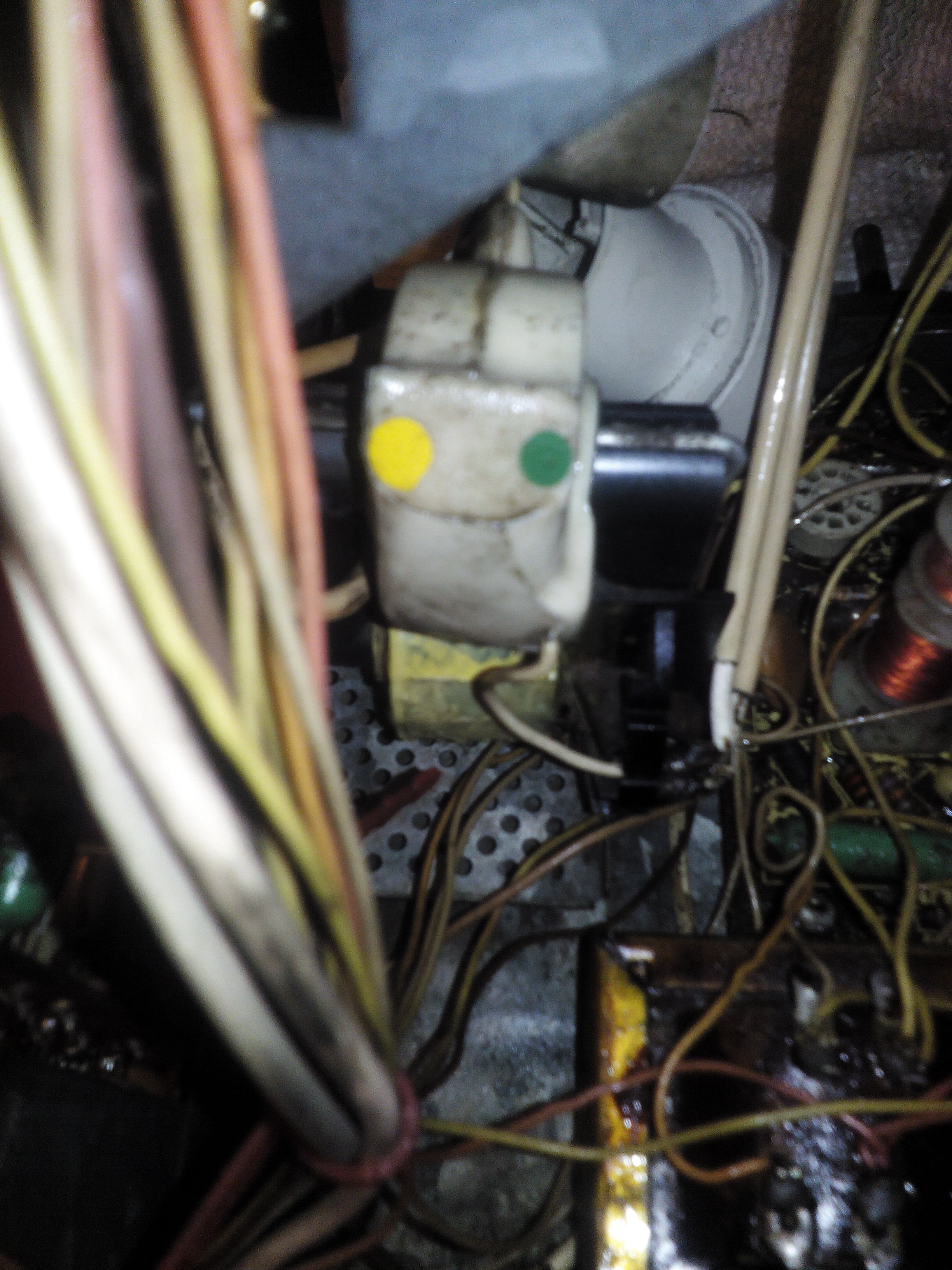

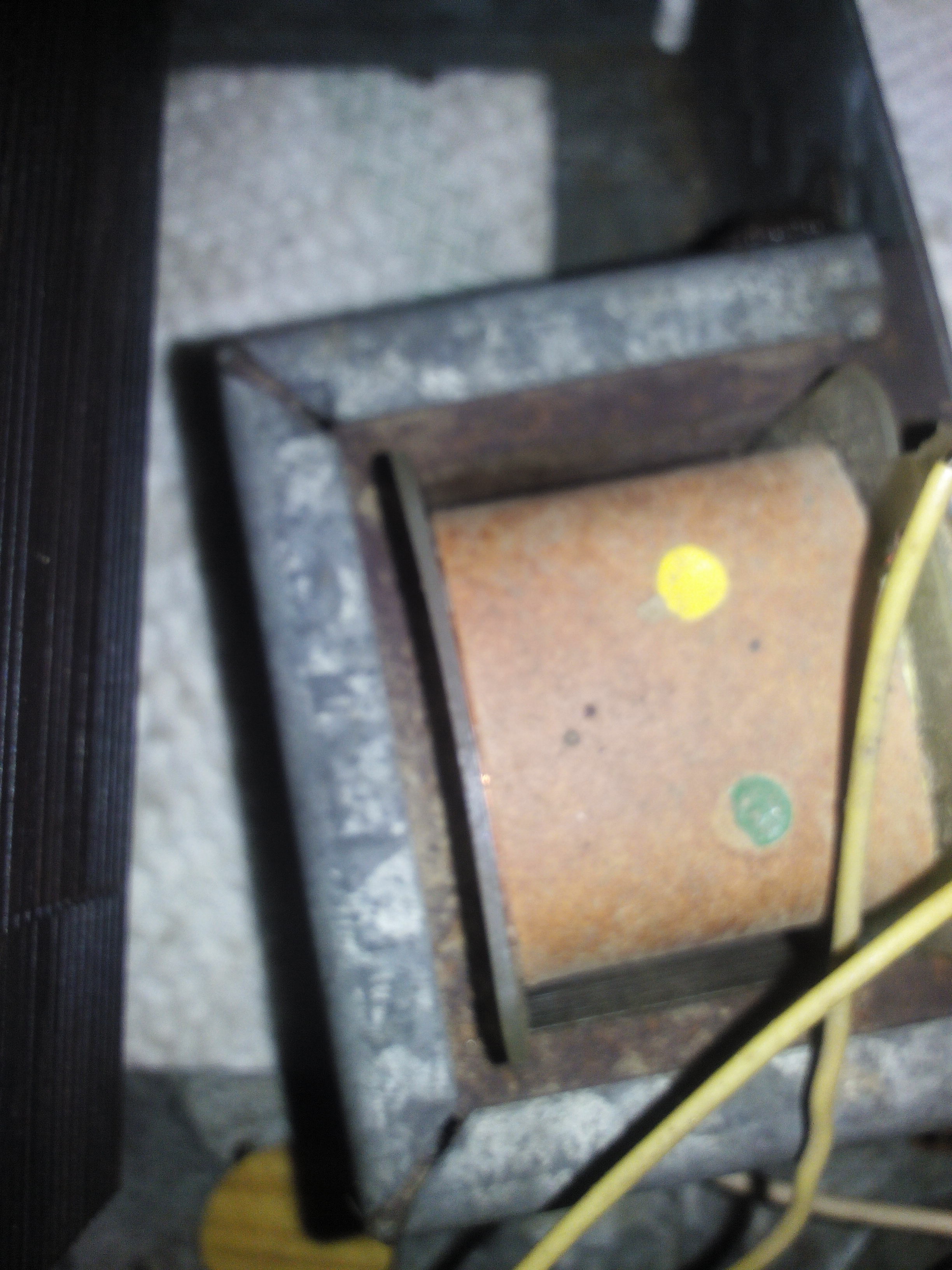

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Pierre Roque  Le 21-11-2017 à 16:51 sta c'est la self de filtrage les points de couleur sont des repères pour le montage sur la chaine de fabrication Pierre

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Gilbert  Le 22-11-2017 à 16:29 sta message à Etienne Bonjour, Un conseil: ne touchez à rien, ne le mettez plus sous tension....et cherchez un dépanneur ! C'est peut-être ce qu'aurait dû faire Claude François.....

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De pointcom  Le 22-11-2017 à 16:33 sta Notre ami ne démonte pas sa télé dans une baignoire, mais ça n'empêche pas de trouver un dépanneur bien que le modèle n'en vaille pas vraiment le coût, ça n'engage que moi Amicalement

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De thom88  Le 22-11-2017 à 18:38 sta je connais tres bien ce chassis , je pourrais peut être vous aider,j'ai fait mes premieres armes la dessus .d'ailleurs j'en ai deux actuellement refaits à neuf .dans quelle région êtes vous ?

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 22-11-2017 à 18:54 sta salut Merci pour votre aides et votre commentaires, j’ai déjà réparés quelque radios TSF, et c’est ma premier TV que je veux le réparer ; je ne veux pas un dépanneur pour réparer ce TV ;je veux le restauré par moi-même ;c’est le plaisir que je cherche et je veux apprendre les notions de TV cordialement Madi

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 22-11-2017 à 18:59 sta Vous n'obtiendrez rien sans le mettre sous tension. A moins de posséder un testeur de THT en statique.

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 22-11-2017 à 19:02 sta Mon premier objectif c’est de démonter le transfo d’alimentation et de comprendre comment il marche

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 22-11-2017 à 19:03 sta

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Modérateur Forum TSF Radio  Le 22-11-2017 à 19:05 sta Oulà..

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 22-11-2017 à 19:14 sta Seriez vous en manque de bases sur l'électricité ? Je dis bien électricité et non électronique.

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 22-11-2017 à 19:15 sta oui j'ai Pris des mesures en circuit mai j’ai ni rien compris peut être que le transfo est grillé .c est pour ça que je veux le démonté et faire des mesure des bobines.

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 22-11-2017 à 19:17 sta Que vous les vous dire de bases sur l'électricité tension !? Courant ! ?

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Orca  Le 22-11-2017 à 19:17 sta Bonsoir, Un dialogue de sourd ce topic, c'est bien malheureux pour cette pauvre télévision à lampes ... Orca

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 22-11-2017 à 19:26 sta Vous êtes d'où Madi ?

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 22-11-2017 à 19:27 sta Algerie

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 22-11-2017 à 19:33 sta Il est déjà ce TV en panne sa ne perd a rien si je m’entraine sur lui c’est en forgeant qu'on devient forgeron

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 22-11-2017 à 19:38 sta Vous n'êtes donc pas habitué aux écrans plats comme ici en métropole. Votre question surprend, Un transfo est un élément de base qui n'a guère de tests à recevoir hormis de savoir s'il est bon ou mauvais. Il y a des traces de rousseur qui sont sans doute liées à la résistance bobinée à proximité. Si vous voulez remonter toute l'électronique du transfo d'alim au transfo THT, on va y passer le réveillon. Si vous ne connaissez pas cette technologie, n'y touchez pas, les tensions présentes sont autrement plus mortelles que celles d'une TSF.

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Dominique ( en vadrouille )  Le 22-11-2017 à 19:55 sta Pour la théorie des téléviseurs à lampes, il y a les cours eurelec à lire . Ils sont très bien faits, mais vous en avez pour un bon bout de temps car c'est beaucoup plus complexe que la TSF et comme cela est dit plus haut, on travaille avec des tensions très dangereuses... Dominique.

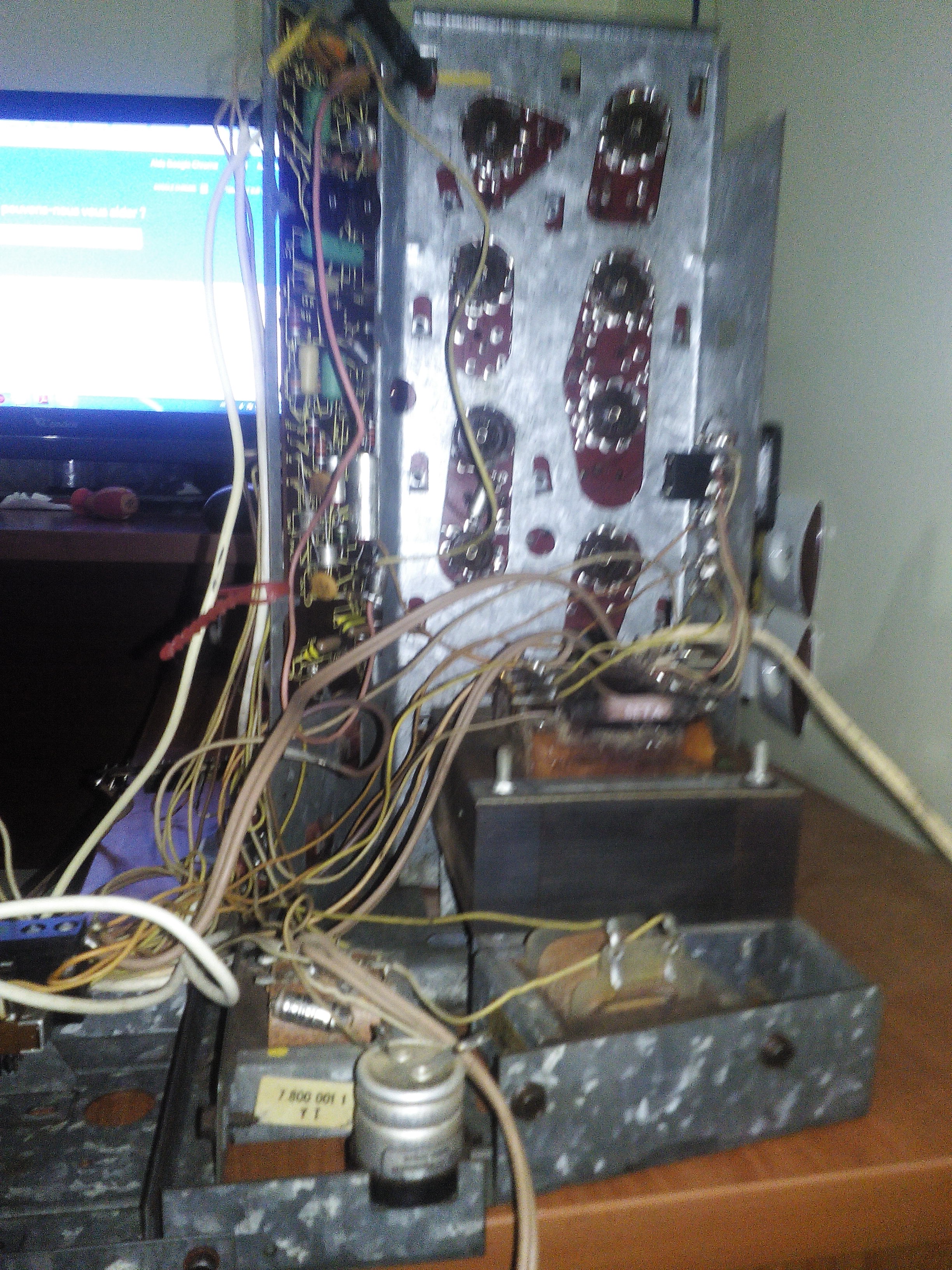

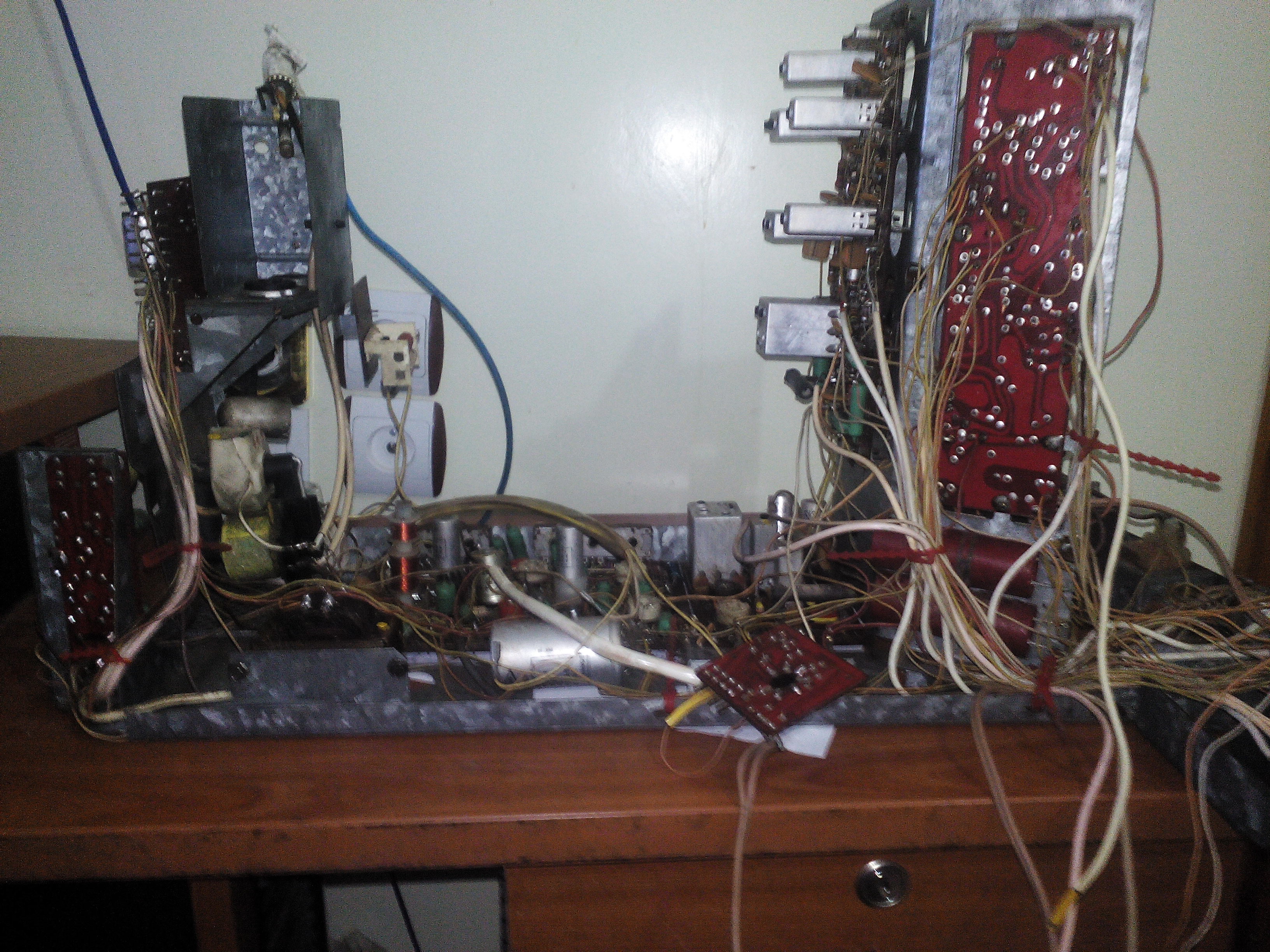

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 22-11-2017 à 19:58 sta Merci pour votre inquiétude c’est pour ça que je veux allez en douceur Voila le transfo devant moi

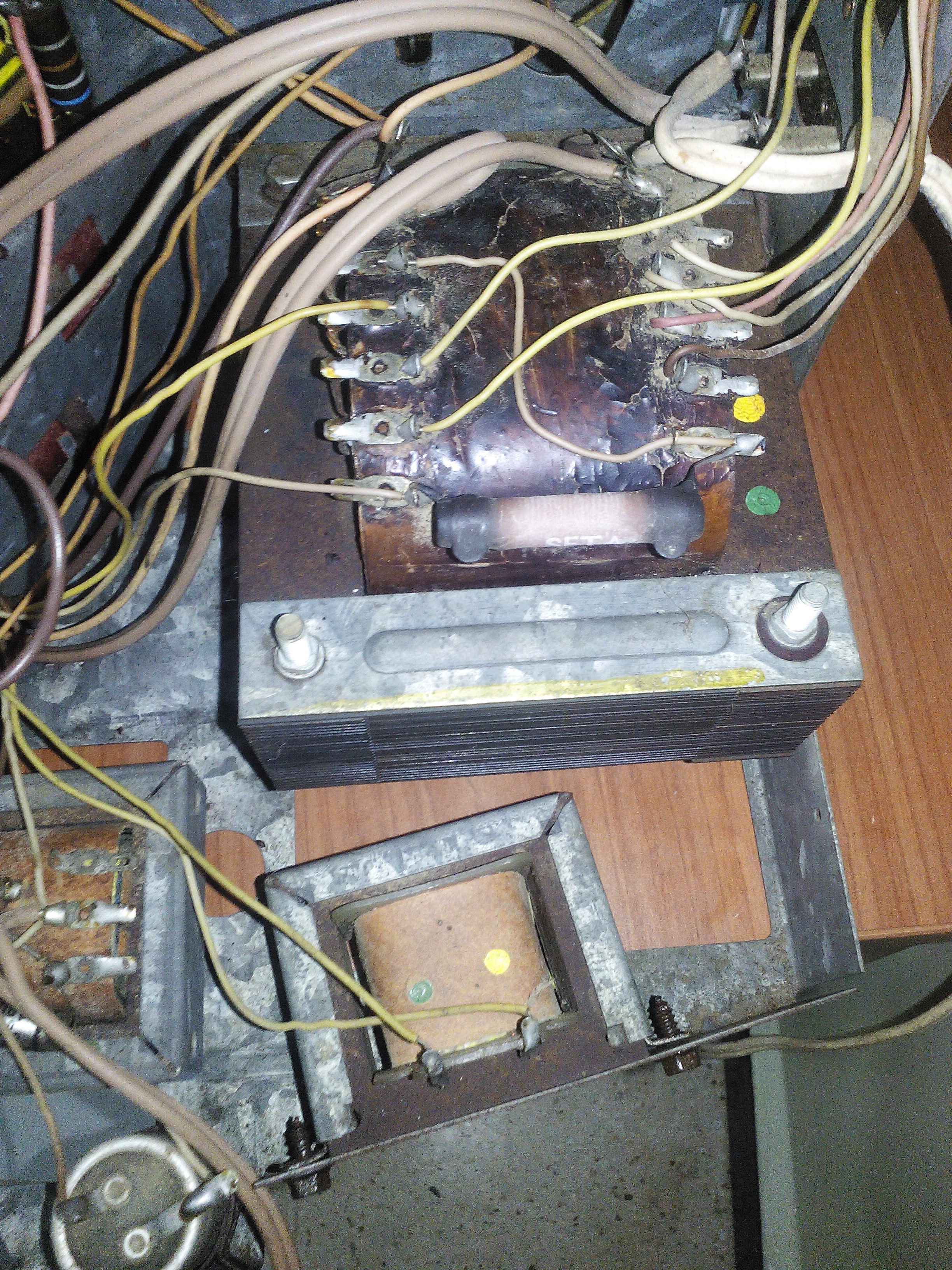

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De nanar  Le 22-11-2017 à 20:29 sta Bonsoir Madi il n'a pas l'air trop frais le transfo

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 22-11-2017 à 20:35 sta Oui j’ai mesurée les valeurs des résistances des bobines la plus élevée est de 5 ohm

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Michel87  Le 22-11-2017 à 21:59 sta La valeur de la résistance d'un enroulement de transfo n'est pas significative. Dance cas particulier, si la résistance des enroulements HT est de 5, no comment

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 22-11-2017 à 22:58 sta J’ai mesuré les tension de sortie transformateur a vide ;j’ai comme HT 208v maxi

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De stockfish  Le 22-11-2017 à 23:05 sta Bonjour Vérifiez également la tension de chauffage. Faut repérer les connexions en testant les continuités des enroulements.

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De madi  Le 22-11-2017 à 23:18 sta Oui c 'est que j'ai fait, mais j'ai ni pas trouvée un tension de 6.3v ;j'ai de 208v;12v;18v et 13v

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Roger R  Le 22-11-2017 à 23:44 sta Bonsoir Les tubes sont de la série EL, il y a forcément un (ou plusieurs) enroulements qui donnent 6,3v (peut etre 7 ou 8v à vide), mais 12v c'est trop. Ou alors le primaire est en survoltage

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Roger R  Le 22-11-2017 à 23:47 sta Cherchez un enroulement de très forte section, du genre 2,5 carré voire plus. C est l'enroulement 6,3 v

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De bthiry  Le 23-11-2017 à 17:28 sta filaments des tubes alimentés en série 2 par 2 ? ou 3 par 3 ?

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De Jacques (webmestre)  Le 23-11-2017 à 17:59 sta J'en ai pourtant vu des téléviseurs mais jamais de filaments alimentés 2x2 ou 3x3. Il suffirait qu'il nous dise si la finale ligne est une PL504 ou une EL. Sans doute se trompe t il dans les mesures.

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De pointcom  Le 23-11-2017 à 20:31 sta D'après son message du 18/11, il n'y a qu'une lampe qui est du type P (PCL84 en 15 volts) toutes les autres sont du type E sauf la THT GY86 et une 12AU7 qui peut être en 12 V. La final ligne est une EL502

Sujet : TV RADIALVA DIALVA 5A6 Nouveau De remi35  Le 23-11-2017 à 21:13 sta Le TV correspond à la série des T 5*** de chez Thomson. J'ai probablement le schéma quelque part. Mais il est certain qu'il n'y a pas de tube de la série P. Les platines doivent avoir des n° de code, du type ''P***'', cela permettrait d'identifier avec précision le modèle.
