Sujet : centrad 819 Nouveau De mr bean  Le 09-10-2017 à 22:55 sta



    centrad 819

    Bonsoir,
    j'ai récupéré un contrôleur centrad 819 datant du début des années 70.
    j'ai ouvert le boitier :
    1) pour adapter un coupleur de pile r3 qui remplace le pile saline de 3v (introuvable)
    2) pour voir l'état général
    Oh mauvaise surprise , presque tous les câbles ont leur isolant qui se désagrège!
    Donc pour éviter un court jus à l’intérieur , je décide de refaire le cablage y compris celui du galva.
    Depuis , ça fonctionne de manière un peu bizarre:
    je regle l'aiguille en face du zéro ,
    je fais une mesure de tension continue avec le voltemètre DC,
    le galva annonce la tension (il s'agit d'une pile de 3v)
    j’arrête la mesure puis.....
    l'aiguille ne retourne pas au zéro mais legerement d'une ou deux graduations au dessus de la position de départ!
    Je pensais que c'était le condo de 10nf en parallele du galva qui était hs, je l'ai donc remplacé ...sans aucun résultat
    Si quelqu'un à une idée.....
    merci d'avance
    mr Bean


Sujet : centrad 819 Nouveau De Michel87  Le 09-10-2017 à 23:34 sta


    Bonsoir,

    Le défaut se manifeste t il en l'absence de la pile du circuit d'ohmmètre?

    En mettant les cordons en court-circuit, l'aiguille revient-elle à zéro?



Sujet : centrad 819 Nouveau De bocq 18  Le 10-10-2017 à 12:11 sta

    bonjour à tous

    Quand la réparation de votre contrôleur sera terminé et qu'il fonctionnera correctement vous trouverez des piles chez CONRAD ''pile spéciale 2R10 ref Conrad 652010-62.
    Je précise que je n'ai aucune action chez eux mais c'est le seul endroit où j'ai trouvé ces piles
    bonne journée
    Cordialement
    Michel


Sujet : centrad 819 Nouveau De mr bean  Le 10-10-2017 à 13:22 sta

    Bonjour,
    le test a été fait sans qu'il y ait de pile.
    Il me semble que j'ai déjà essayé de court-circuité les cordons mais sans résultat.

    Sur le schéma, en parallèle du galva il y a 2 diodes ''tête-bêche'' (à l'instar que le Metrix 462).
    A quoi servent t'elles?
    Ce n'est il pas le point de mon problème , si une de diodes est défaillantes?

    merci pour la référence de la pile
    cdt
    Mr Bean


Sujet : centrad 819 Nouveau De Michel87  Le 10-10-2017 à 13:48 sta


    Bonjour,

    En l'absence de tension, les diodes de protection n'ont aucune action.

    En revanche, il est fort possible que ce défaut soit dû à une usure mécanique du galva.


Sujet : centrad 819 Nouveau De tchobane  Le 10-10-2017 à 16:05 sta


    Bonjour

    Ce défaut peut avoir pour cause ..

    Le circuit magnétique (aimant du galva qui se désagrégé

    On observait ce défaut sur Les Metrix Mt 215 et son frère MX 205

    Et les Galvas du 742 ---745

    Limaille de l' aimant se loge dans l'espace

    autour de l' entrefer de la bobine ( du cadre mobile) ..Bonjour pour la

    faire sortir de la ...Apres chaque mesure --> Le cadre mobile restait coincé

    a moitie de la course pour le faire redescendre une tape sur le cote

    du Metrix Ce n 'est plus la précision c' est de la cavalerie ..

    Par contre je n' ai aucun problème avec mon 819 qui reste

    impeccable au bout des 35 ans de service ..

    C' est un très bon Appareil vraiment universel ..

    Si ma memoire est bonne cet appareil était importée

    en Italie Et de la remarquée--- CENTRAD---

    Je doute que ce sont les gros doigts Italiens qui les

    ont montés a Naples ...C' est déjà du Chinois ...


Sujet : centrad 819 Nouveau De nanar  Le 10-10-2017 à 17:10 sta

    Bonjour,
    mon premier CENTRAD était bien ''made in France '' ( Annecy … ) les suivants étaient Italiens quasiment identiques avec la marque ACE … très bien pour débuter j'ai fais plus d'expériences que de mesures avec … un vrai contrôleur universel et pour pas trop cher à l'époque ( 280 francs chez H.B.N ) et j'avais eu ce soucis de galva vicieux et c'était bien de la cochonnerie sur la bobine peut être un minuscule insecte qui avait décidé d'en faire sa sépulture … pas trop compliqué à nettoyer mais attention c'est très fragile …


Sujet : centrad 819 Nouveau De Jacques (webmestre)  Le 10-10-2017 à 17:15 sta

    ICE pas ACE.


Sujet : centrad 819 Nouveau De nanar  Le 10-10-2017 à 17:38 sta

    Oups oui … bon tout le monde peut se tromper comme dirait le hérisson en descendant d'une brosse à chiendent


Sujet : centrad 819 Nouveau De Michel87  Le 10-10-2017 à 20:59 sta


    Bonsoir,

    Chez Distrelec, il se vend encore ( si c'est bien exactement le même ) pour 114,60 CHF soit 99,68 ou encore 653 F d'avant.
    Le temps passe


Sujet : centrad 819 Nouveau De Pascal-370  Le 11-10-2017 à 08:54 sta

    Vous êtes certain que ce n'est pas l'électricité statique qui vous joue des tours avec votre aiguille. J'ai eu ce soucis avec un VTVM Heathkit IM13 ayant un vaste galvanomètre sous un cache plastique.
    Il faut passer du liquide vaisselle pur dessus, avec un petit bout de chiffon ou de sopalin.


Sujet : centrad 819 Nouveau De Marcqq  Le 11-10-2017 à 15:55 sta

    Bonjour à tous. Je suis a la recherche de cordons de mesure pour mon 819 Centrad
    Je ne trouve rien sur le net. Quelqu'un peut il me dépanner en me donnant un site qui vend ce type de cordons ?
    D'avance merci


Sujet : centrad 819 Nouveau De Marcel Bourguinet  Le 11-10-2017 à 16:26 sta



Sujet : centrad 819 Nouveau De Michel87  Le 11-10-2017 à 17:19 sta


    Bonjour,

    Attention, les deux premières références sont isolées à 60 V seulement!


Sujet : centrad 819 Nouveau De nanar  Le 11-10-2017 à 17:40 sta

    attention si elles font bien 2mm de dia la longueur doit faire au moins 15 mm car sous certains calibres cette fiche ouvre des contacts ( d'ailleurs source de problèmes avec le vieillissement )


Sujet : centrad 819 Nouveau De mr bean  Le 11-10-2017 à 22:00 sta

    bonsoir à Tous,
    Merci pour vos renseignements
    je vais les exploiter et je vous tiendrais au courant .

    Je possède aussi un Centrad 312 qui utilisait une pile ........au mercure (1.35V)
    Avec une pile de 1.5v , les résultat de l'ohmètre risque d’être erroné?
    qu'en pensez vous?
    mr bean


Sujet : centrad 819 Nouveau De nanar  Le 11-10-2017 à 22:37 sta

    yes le 312 ne fonctionnera pas en ohmmètre sans sa pile au mercure pas de potentiomètre de tarage … je ne sais pas si une pile air-zinc ( 1,4 V ) pourrait faire l'affaire ?


Sujet : centrad 819 Nouveau De mr bean  Le 11-10-2017 à 23:15 sta

    une zener ou une résistance?


Sujet : centrad 819 Nouveau De bthiry  Le 12-10-2017 à 00:24 sta

    voyez en pièce jointe ...->

    (Le circuit n'est pas de moi !)

    Benoît

 Fichier
.PDF



Sujet : centrad 819 Nouveau De nanar  Le 12-10-2017 à 08:40 sta

    il y a mieux mais il faut de la place avec le '' TPS709135 '' de Texas instrument ce montage a été diffusé ici pour alimenter le MX 202
    bonne journée
    Bernard

 Fichier
.PDF



Sujet : centrad 819 Nouveau De Paul67  Le 12-10-2017 à 10:02 sta

    Hello !

    Il faut en effet 1,35V pour faire fonctionner l'ohmmètre de manière précise. Une tension différente donne des erreurs de mesure en milieu de calibre, même si la fin d'échelle est parfaitement réglée.
    C'est moi qui avait proposé il y a 2 ans je crois, cette modification avec le TPS709135. De nombreux Métrix et Monocs en sont aujourd'hui équipés.
    Il ne faut pas beaucoup de place. Les composants sont minuscules, voir photo page 3 de mpon document mis en ligne par nanar.

    Bonne journée à tous !
    Paul67


Sujet : centrad 819 Nouveau De Michel87  Le 12-10-2017 à 10:47 sta


    Bonjour,

    Oui, et Paul avait organisé un achat groupé de composants et piles et beaucoup sur ce forum avaient pu en profiter.


Sujet : centrad 819 Nouveau De nanar  Le 12-10-2017 à 13:28 sta

    Le montage de Paul sera à mon avis difficile à installer sur le très compact Centrad 312


Sujet : centrad 819 Nouveau De mr bean  Le 12-10-2017 à 21:26 sta

    oui en effet, il ne faut pas oublier que le Centrad 312 avait la taille d'un paquet de Gitane
    Un pub avait fait une photo montage mi controleur/ mi paquet de cigarette Gitane.
    L'idée avec le TPS709135 me parait bonne mais pas avec une cr2032,
    une pile du type cr16xx doit faire l'affaire.


Sujet : centrad 819 Nouveau De Michel87  Le 12-10-2017 à 21:56 sta


    Bonsoir,

    Le montage proposé par Paul utilise deux piles SR44. Leur volume est il plus important ou moins important que la pile d'origine du 312 ?


Sujet : centrad 819 Nouveau De mr bean  Le 12-10-2017 à 22:01 sta

    j 'ai réussi à mettre à la place une sr44 (1.5v), en mettre 2 c'est impossible
    la pile mercure 625 était d'un diamètre plus grand mais moins épaisse qu'une sr 44


Sujet : centrad 819 Nouveau De pointcom  Le 13-10-2017 à 08:40 sta

    On peut mettre 2 LR1130 ou AG10, c'est ce que j'ai fait dans un autre appareil.

    Amicalement

    Jean Michel


Sujet : centrad 819 Nouveau De Paul67  Le 13-10-2017 à 08:52 sta

    Bonjour

    Pour le 312 avec le régulateur TPS709135, une CR1632 + une entretoise devrait convenir. Ou alors 2 piles SR1130, peut-être un peu moins courantes.

    Bonne journée


Sujet : centrad 819 Nouveau De pointcom  Le 13-10-2017 à 14:30 sta



Sujet : centrad 819 Nouveau De mr bean  Le 13-10-2017 à 22:41 sta

    en surfant sur Ebay (j etais à la recherche du tps709135) j'ai eu la surprise de trouver un kit (2 piles lr44/soudure/fil et composants) pour alimenter les metrix qui utilisaient la pile au mercure


Sujet : centrad 819 Nouveau De Paul67  Le 16-10-2017 à 08:34 sta

    Bonjour

    Pointcom, pour ce genre d'application, je n'utilise que des piles à l'oxyde d'argent (très faible auto-décharge). L'expérience m'a montré que les piles vendues sut le net (ebay, amazon...) ont très souvent perdu une bonne partie de leur capacité, parfois même complètement déchargées à tel point qu'on peut se demander s'il y a bien une pile dedans, surtout celles d'origine douteuse... Avec de bonnes SR on est sûr que la capacité est préservée.

    Bonne journée
    Paul


Sujet : centrad 819 Nouveau De mr bean  Le 17-10-2017 à 22:37 sta

    Bonsoir à Tous,

    Des nouvelles de mon Centrad 819....
    J'ai deposé le galva, avec un pinceau d'écolier j'ai enlevé les poussières et pulvérisé sur les pivots de l'axe du KF F2 spécial contact
    resultat
    C'est mitigé , l'aiguille revient à son point de départ quelquefois sinon il faut tapoter sur le coté pour l'obliger.
    Coté mesure, mauvaise surprise, en voltmètre, il affiche des données inférieures de 20%.
    Je l'ai testé en comparaison avec mon Centrad 312 et un metrix 462
    un pile de 3V :
    819 = 2.2V
    312 et 462 = 3V
    Sur le manuel de réparation j'ai essayé de voir quel composant pouvait altérer la mesure
    mais pour l'instant je n'ai rien trouvé
    affaire à suivre.....
    mr bean



Sujet : centrad 819 Nouveau De tchobane  Le 17-10-2017 à 23:29 sta

    bonjour

    Si vous avés déjà tout essaye avant de le jeter a la poubelle vous pouvez essayer
    les Aimants néodyme très puissants que on trouve sur l'internet .
    vous les passes long du fut du Galva de bas ver le haut et ceci tout autour du fut .
    si vous avés de la chance vous remonterez des limailles ou des poussières de l' aimant
    qui se trouve dans le galvanomètre ..J' ai réussi a sauver quelques galvas. Pour ce procédé ..
    Il faut tenir le galva avec aiguille vers le bas et en vrai vous travailles de haut en bas en promenant votre aimant tout autour par lignes droites ..Bien attendu par cette méthode suicidaire il est possible que vous aggraverez la situation ..C' est vraiment le dernier recours .
    En autre il faut attendre au moins 6 mois pour désensibiliser le galva de cette aimantation puissante et irrégulière ..Au pire vous en servirez pour remplacer le galva d' une Alim..
    Au lieu de le jeter de suite ..


Sujet : centrad 819 Nouveau De Michel87  Le 18-10-2017 à 09:15 sta


    Bonjour,

    Si le retour à zéro est aléatoire, il est probable que le cadre mobile soit mécaniquement défectueux, peut être au niveau des pivots.

    L'écart de 20% affecte-t-il les autres fonctions ?


Sujet : centrad 819 Nouveau De mr bean  Le 18-10-2017 à 21:13 sta

    bonsoir,
    je viens de faire un essai sur le secteur 220v et c'est la même chose.


Sujet : centrad 819 Nouveau De mr bean  Le 18-10-2017 à 21:18 sta

    en relisant les interventions je viens de m'apercevoir que je n'avais pas nettoyé la bobine mobile du galva mais uniquement le cadre !!
    peut etre il y a encore une piste....


Sujet : centrad 819 Nouveau De joel22  Le 21-10-2017 à 11:08 sta

    bonjour
    j'ai eu au début des coincements aléatoires de l'aiguille que ce soit coté ''0'' ou infini.
    j'ai constaté que l'extrémité de l'aiguille touchait par intermittence le cadran.
    l'aiguille n'était plus parallèle au cadran. avec beaucoup de précaution j'ai pu la redressé et le fonctionnement de l'appareil fut correct.
    en utilisant une alimentation stabilisé réglé à 3V,l'intensité sur la position ohmmètre X1 le courant est d'environ 70mA .
    tension minimum requise pour permettre le tarage en bout d’échelle 2,5V sur X1
    cela limite l'utilisation de nombreuses piles n'ayant pas la capacité adéquate.
    ex. CR2032 ne fonctionne que sur le calibre X100 (tarage sur les autres calibres inférieur impossible,pour info la tension tombe à 2,2V sur le calibre X1 avec une CR2032).
    la pile torche prévu 2R10 à une capacité de 950mAH que j'ai trouvé sur ''Amazon.
    concernant les fiches bananes de diamètre 2mm la longueur doit être de 12mm minimum (16mm d'origine) sinon pas de contact possible avec les bornes intérieures.
    j'utilise des adaptateurs 2mm/4mm qui permette d'utilisé des cordons mieux appropriés aux mesures et plus sécuritaires au niveau isolement.

    joel22


Sujet : centrad 819 Nouveau De Michel87  Le 21-10-2017 à 11:55 sta


    Bonjour,

    '' En utilisant une alimentation stabilisée réglée à 3V, l'intensité sur la position ohmmètre x 1, le courant est d'environ 70mA''

    Cette intensité semble élevée pour un tarage, même si la durée du tarage est limitée.

    Si quelqu'un d'autre possède un appareil de ce type, il serait intéressant de vérifier.


Sujet : centrad 819 Nouveau De blaisepascal  Le 21-10-2017 à 13:44 sta

    Bonjour,

    Cette intensité est normale.

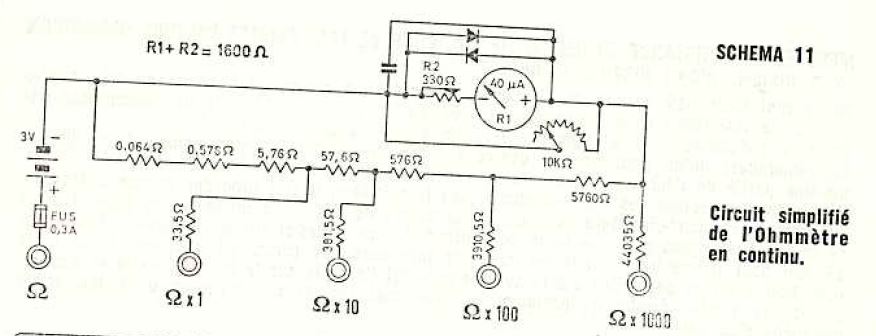

    D'après le schéma simplifié en configuration ohmmètre, la pile 3V débite dans environ 40 au travers des cordons de mesure.

    Pascal




Sujet : centrad 819 Nouveau De nanar  Le 21-10-2017 à 13:53 sta

    Bonjour
    ''concernant les fiches bananes de diamètre 2mm la longueur doit être de 12mm minimum (16mm d'origine) ''
    ce que j'avais écris le 11/10 à 17h40

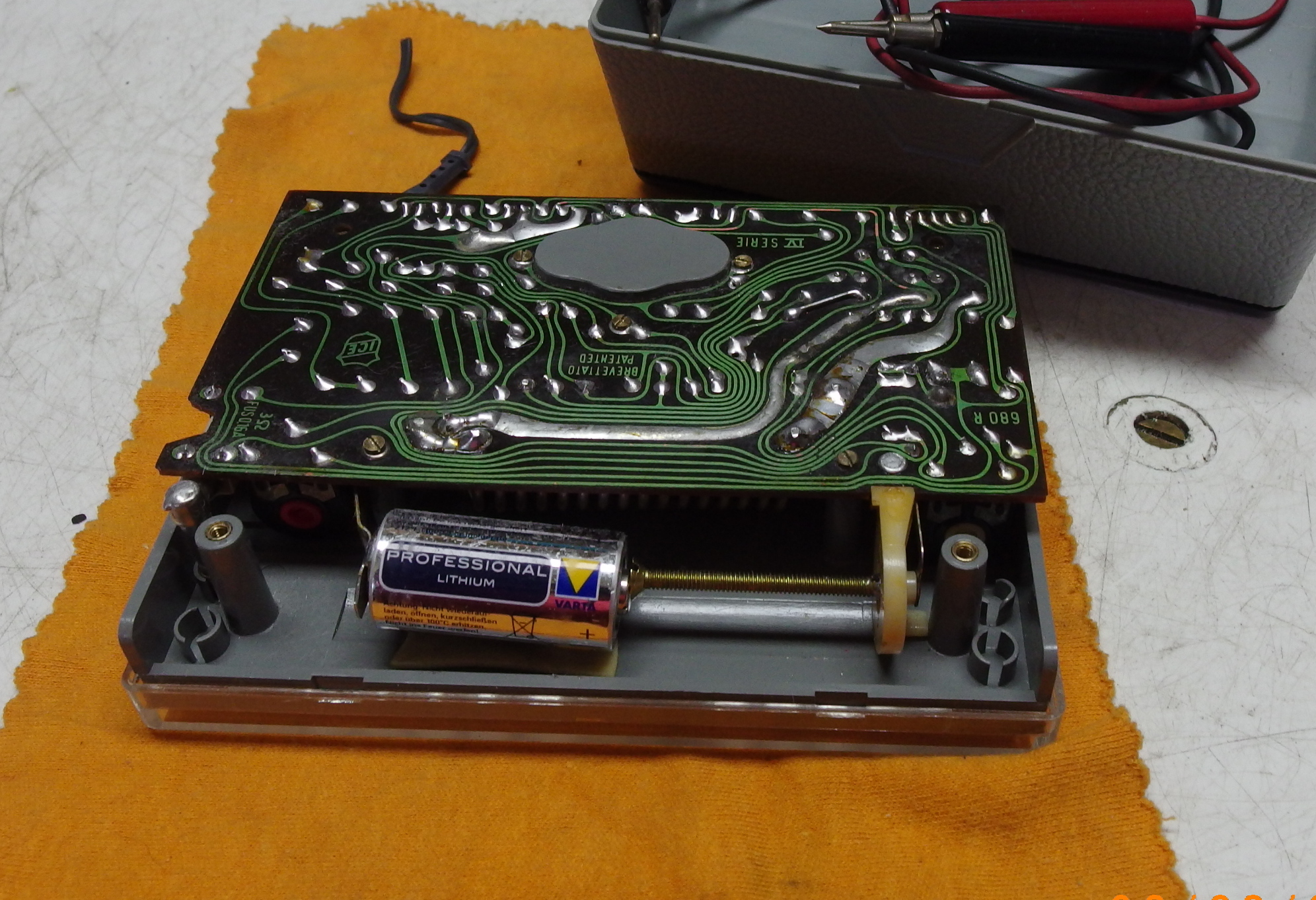

    Il a fonctionné avec une pile '' photo '' très longue durée après j'avais fabriqué un tube en plastic et un ressort en inox ( pas sur la photo … seulement la pile )




Sujet : centrad 819 Nouveau De blaisepascal  Le 21-10-2017 à 14:09 sta

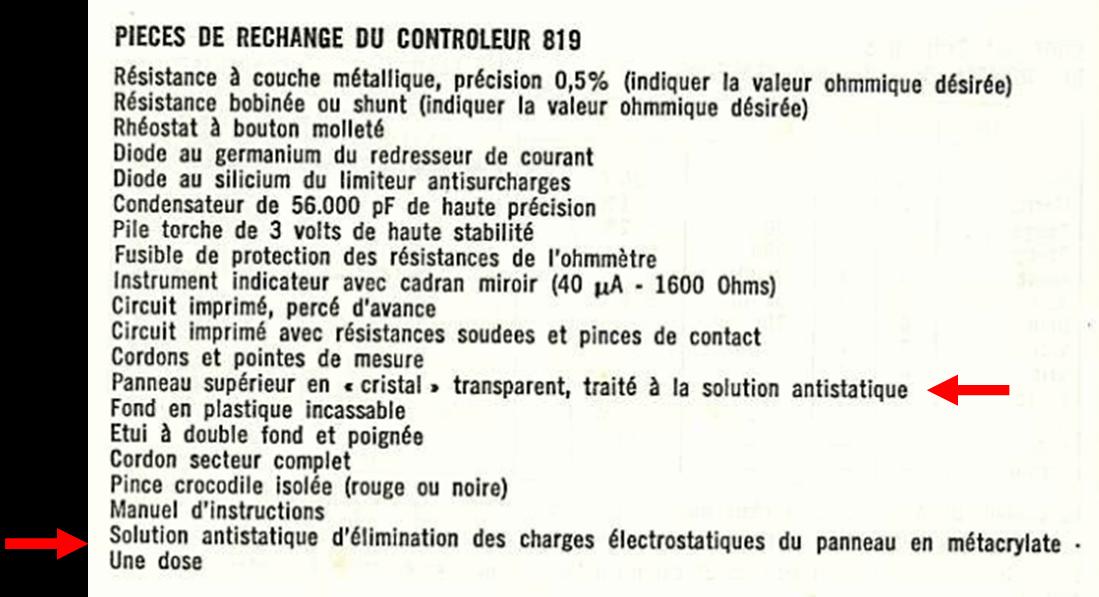

    Etant plongé dans le manuel du 819, je tombe sur le problème d'électricité statique évoqué par Pascal-370 le 11-10-2017 à 08:54.
    Manifestement identifié et traité à l'époque --------------------->




Sujet : centrad 819 Nouveau De joel22  Le 21-10-2017 à 14:40 sta

    bonjour

    VU pour la longueur des fiches minimum de 2 mm de 12 mm .

    concernant l'intensité mesurée de 70mA il en est fait référence page 21 du manuel d'instruction du contrôleur d'une valeur de 66,6 mA......

    joel22


Sujet : centrad 819 Nouveau De F6FLC  Le 11-11-2017 à 15:40 sta
