Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De americanradios  Le 30-09-2017 à 18:21 sta

    Bonjour, fabriquer une sonde détecrice pour mon METRIX GX-303a afin de l'utiliser pour les réglages des étages FI en modulation de fréquence.
    S'agit-il d'une détection simple ou d'une détection FM ? dans le dernier cas, quelqu'un pourrait-il m'aider pour son schéma de contruction ?

    Un grand merci d'avance.


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De Phil  Le 30-09-2017 à 18:33 sta

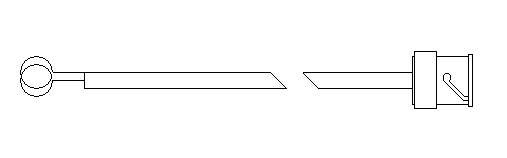

    Ce type de bricolage ne peut-il pas convenir ===>

    Une self de deux spires de 2 cm environ reliés à l'appareil par un coaxial.




Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De ON5WF  Le 30-09-2017 à 18:37 sta



    Je suppose que par ''détection simple'', vous entendez ''démodulation de l'AM''; dans le cas des radios de monsieur Tout le monde, on utilise la démodulation par détection d'enveloppe: https://fr.wikipedia.org/… .

    La démodulation de la FM est plus compliquée. Mais vous n'avez pas besoin d'une ''sonde détectrice'', il suffit d'utiliser le signal FI lui-même ou le signal BF à la sortie du détecteur.

    Voir dans les archives à la rubrique ''documents anciens''.

    ON5WF


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De americanradios  Le 30-09-2017 à 18:53 sta

    Merci pour ces réponses.

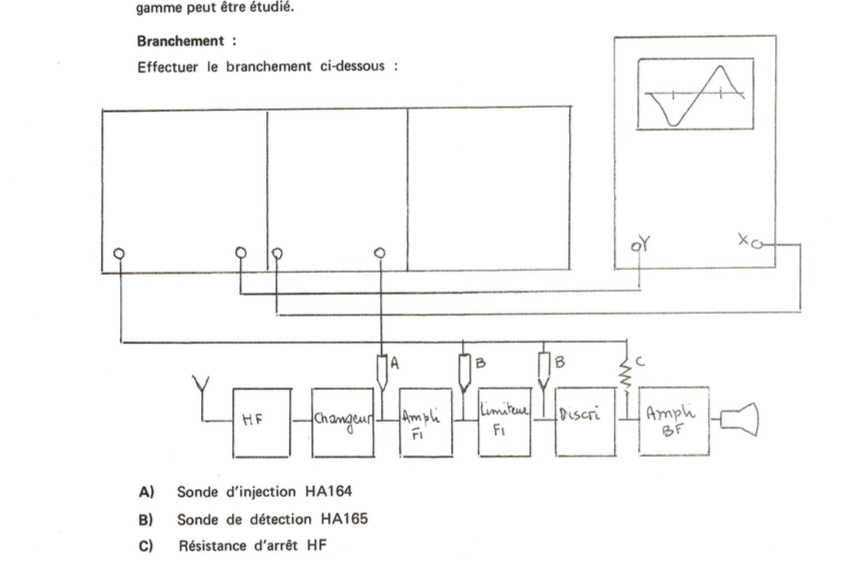

    En fait, j'ai noté sur la doc du GX-303a ce montage.
    Effectivement, après discriminateur pas de problème mais c'est pour tester par étages séparés...
    Le signal FI non détecté ne fournira pas la courbe me semble-t-il ?




Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De ON5WF  Le 30-09-2017 à 19:11 sta



    ''Le signal FI non détecté ne fournira pas la courbe me semble-t-il ?''

    Quelle courbe ?

    ON5WF


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De americanradios  Le 30-09-2017 à 23:24 sta


    Je voulais parler de la courbe indiquée sur le dessin joint au message et tiré de la doc de l'appareil : courbe en ''S''.


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De Tubologic  Le 08-10-2017 à 02:47 sta

    La courbe typique ''en S'' n'est visible qu'APRÈS le discriminateur (ou détecteur de rapport) du récepteur et vous n'avez donc pas besoin d'une sonde ''démodulatrice FM'' (qui n'existait d'ailleurs pas) pour aligner le dernier étage du récepteur. Le signal F.I (avant le discriminateur) n'est en rien différent d'un récepteur AM (mis à part une fréquence plus élevée) et une sonde classique suffit pour afficher la bande ''en cloche''. Il est important de veiller à toujours rester en dessous du seuil de limitation en utilisant un signal le plus faible possible, à défaut de quoi la courbe sera fortement distordue. Pour tout alignement à l'aide d'un wobbulateur il est recommandé de se référer au manuel de service de l'appareil qui indique généralement les points d'injection et de détection, ainsi que les courbes à obtenir.


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De f6cer  Le 08-10-2017 à 09:40 sta

    Bonjour
    une bonne idée de ''comment ça se règle'' ici :
    http://www.tsf-radio.org/…
    ceci dit il vaut mieux se pencher un peu sur la théorie avant de tourner compulsivement tous les noyaux


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De Tubologic  Le 09-10-2017 à 00:32 sta

    Le conseil ci-dessus est de bon aloi et mieux vaut être bien avisé avant de se lancer dans cette opération. L'alignement par la méthode (visuelle) du wobbulateur (balayage de fréquence) est très élégante et précise MAIS nécessite une bonne maîtrise du sujet ainsi que de l'expérience, car c'est aussi un ART. Obtenir une vague courbe sur l'oscilloscope n'est pas vraiment difficile mais vous constaterez rapidement que pratiquement n'importe quoi affecte sensiblement la forme de cette courbe: niveau du signal, point et méthode d'injection et de prélèvement, couplages parasites et capacitifs, choix des masses, etc... et une fois le marqueur injecté il n'est pas rare de voir apparaître une douzaine de ''pips'' sur la courbe, dont il faut pouvoir identifier ''le bon''. Et avez-vous déja essayé (p.ex) de régler une atténuation sur le flanc d'une courbe à -4.3 dB sur un écran non calibré ? Bref, sans vouloir vous décourager il s'agit d'une méthode réservée aux spécialistes expérimentés maîtrisant bien le sujet à défaut de quoi une chose est certaine: le résultat après ''alignement'' sera bien pire qu'avant. Les plus anciens dépanneurs TV en savent quelque chose...


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De Michel87  Le 09-10-2017 à 10:09 sta


    Bonjour,

    '' Les plus anciens dépanneurs TV en savent quelque chose ''

    Souvenir des années 60 et du conseil d'un prof concernant cette opération et qui conseillait d'être modeste et que c'était un compromis '' d'appréciation et d'expérience''.

    Paroles d'une grande sagesse...


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De F6FLC  Le 09-10-2017 à 16:11 sta

    Bonjour,

    déjà :
    '' réglages des étages FI en modulation de fréquence''
    comment ils ont fait pour se dérégler seuls ?
    de ma vie de dépanneur, je n'ai jamais eu à retoucher les réglages des FI
    sauf dans le cas ou une personne m'avait dit : ''j'ai tout resserré à fond car c'était mal vissé''

    Michel...


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De XYZ du 56  Le 09-10-2017 à 16:41 sta

    Bjr,
    Bien vu... une personne... qui, manifestement, n'était pas un ''vrai technicien'' mais un ''vrai bricolo''!!!
    Le + fort est que, parfois, mais très rarement, ça fonctionnait mieux après


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De americanradios  Le 09-10-2017 à 22:35 sta

    Merci pour toutes ces infos.
    En fait, si j'ai besoin d'alligner ce tuner (ESART à tubes - mono) c'est que son précédent propriétaire, qui pensait que c'était une radio et s'étonnait qu'il ne fasse pas de son, a tout touché !
    Je vais suivre le lien qu'a indiqué f6cer...
    Par contre, si je reprends le schéma de la doc du wobulo GX-303a, que représente donc la sonde détectrice mentionnée puisqu'effectivement elle n'est pas nécessaire pour obtenir la courbe de bande passante en cloche ?


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De F6FLC  Le 09-10-2017 à 23:33 sta

    Bonjour,

    la sonde B du schéma est une simple diode

    Michel...


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De americanradios  Le 10-10-2017 à 12:35 sta

    Bonjour,

    Ah !! Merci beaucoup, je comprends mieux à quoi elle sert et pourquoi, après discriminateur, seule une resistance série est utilisée dans le schéma.

    J'ai téléchargé et lu l'article de ''Toute la Radio''. Très instructif et je comprends bien qu'au dela de la technique, la mise au point est un art.
    D'ailleurs c'était aussi le cas des anciennes automobiles... expérience d'une vieille Alfa 1750 Coupé Bertone avec 1 carbu par cylindre : sans l'oreille d'un ''très bon'' nul possibilité de résultat! C'était la musique qui comptait...


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De f6cer  Le 10-10-2017 à 14:08 sta

    Bonjour
    Attention a ne pas confondre plusieurs choses :
    La fameuse courbe en ''cloche'' représente une bande passante , pour la visualiser il faut une sonde détectrice (en général une diode, une résistance et un condensateur dans un petit cylindre blindé )
    La courbe en ''S'' represente autre chose : c'est la tension obtenue APRES détection : c'est une tension continue et sa mesure ne nécessite rien d'autre pour connecter un oscilloscope
    Ceci dit , le réglage d'un tuner MF peut parfaitement se faire sans wobbulateur


Sujet : Sonde détectrice pour METRIX GX-303a AM/FM Nouveau De americanradios  Le 10-10-2017 à 14:49 sta

    Bonjour,
    Je vais recevoir demain cette sonde détectrice Metrix ainsi d'ailleurs que la sonde émettrice qui je crois n'est rien d'autre qu'un condensateur série pour permettre l'injection en n'importe quel point (même une plaque avec la HT). En effet, j'ai trouvé ces deux sondes d'origine sur LBC.
