Sujet : Sodilec SDRC 120 0.2 Nouveau De JO  Le 21-09-2017 à 09:02 sta

    Bonjour,

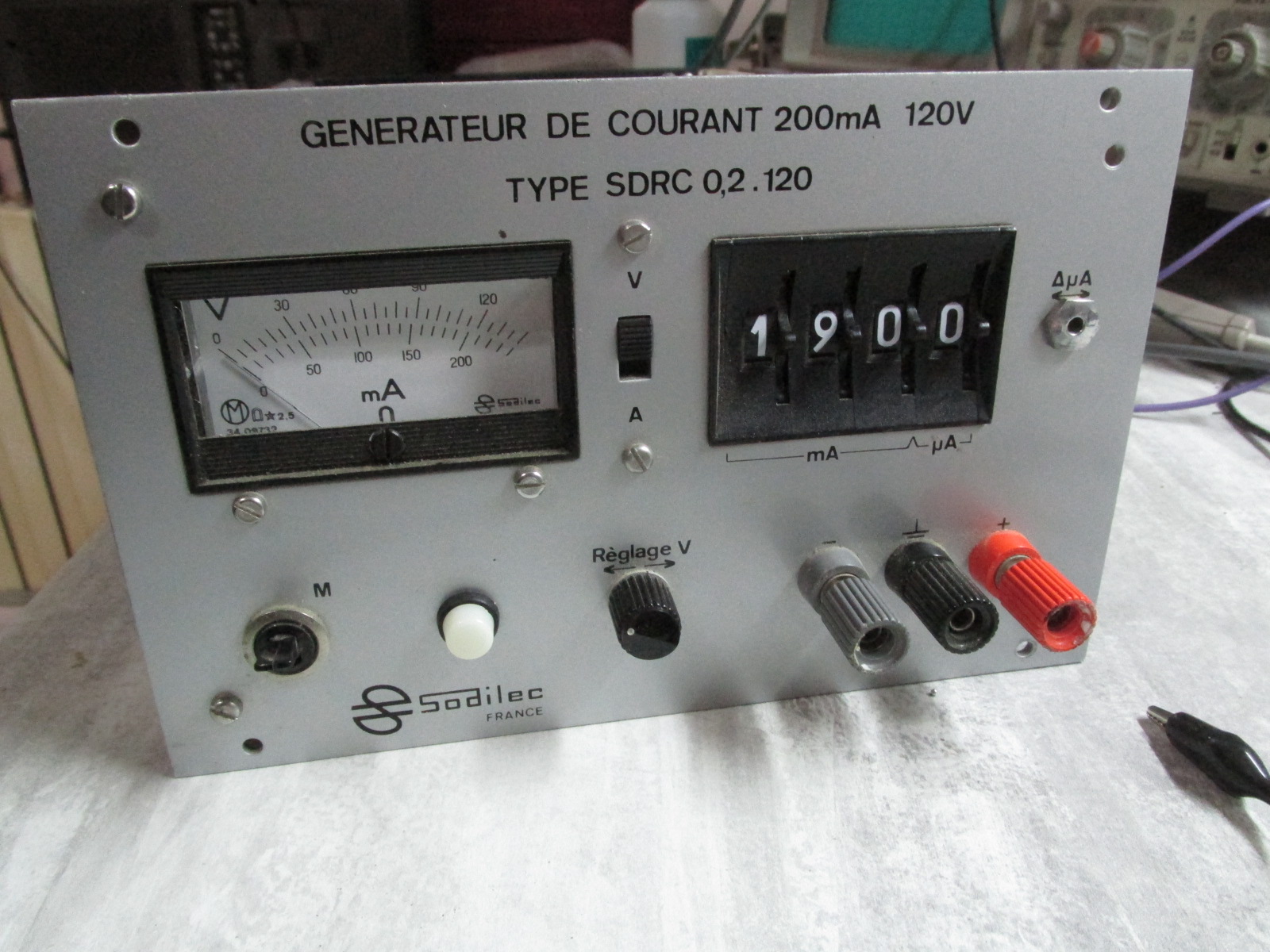

    Je recherche le schéma de cette alim : générateur de courant Sodilec SDRC 120 0.2
    (années 80 )

    Si vous avez ça , merci par avance


Sujet : Sodilec SDRC 120 0.2 Nouveau De bozec  Le 21-09-2017 à 12:05 sta

    bonjour,

    j'ai deux doc d'alim mais pas votre référence et une photo de celle-ci permettrait de l'identifier
    vous pouvez essayer de vous adresser au fabricant: e-mail : sodilec@sodilec.com
    ils ont très certainement la doc que vous recherché
    Cordialement Bozec


Sujet : Sodilec SDRC 120 0.2 Nouveau De Michel87  Le 21-09-2017 à 12:44 sta


    Bonjour,

    Quel est le symptôme?

    Ces générateurs de courant Sodilec étaient increvables.

    Peut être un problème de vieillissement capas. Ces matériels datent des années 80.


Sujet : Sodilec SDRC 120 0.2 Nouveau De JO  Le 21-09-2017 à 21:51 sta

    je doute que le fabricant assure un SAV pour cette vieillerie de presque 40 ans, je verrais demain.
    C'est un générateur de courant , elle ne délivre que 0.2 A jusqu'à 120v.

    en l'ouvrant il n'y avait plus de condo de filtrage , je pense que ce devait être un 4700 à 6800 microfarads en 250v mini.
    J'ai fait un essai avec 1600 (2 en série de 3300/100v), je n'ai pas mieux sous la main pour l'instant.

    La grosse résistance verte de puissance chauffe à vide , est-ce normal ? Elle est entre collecteur et émetteur d'un transistor BUV42.

    C'est vrai que tout semble surdimensionné pour 0.2 A, d'où mon idée de modifier pour augmenter le courant de sortie___peut-être__.




Sujet : Sodilec SDRC 120 0.2 Nouveau De Pascal-370  Le 22-09-2017 à 11:29 sta

    Avez vous déjà vu un condensateur de 6800 µF 250V ?
    Si l'on compte 1500 µF par ampère, votre générateur devait sortir entre 3 et 5 A sans prendre en compte qu'une HT se filtre avec de bien plus petite capacité que ce qui est nécessaire en basse tension.
    Pour un récepteur à tubes BC-312, fonctionnant sans aucune ronflette encore à l'heure actuelle, la HT est de 225 Vcc sous un débit de 60 mA et cette HT est filtrée par une capacité de


Sujet : Sodilec SDRC 120 0.2 Nouveau De Michel87  Le 22-09-2017 à 11:49 sta


    Bonjour,

    Il est normal que la résistance chauffe, ce modèle peut dissiper 40W.


Sujet : Sodilec SDRC 120 0.2 Nouveau De Pascal-370  Le 22-09-2017 à 11:51 sta

    100 µF, une R de 200 ohms 5W et une autre capacité de même valeur. Tout cela pour un débit de 60 mA, avec un transistor série comportant deux tubes régulateurs 0B2 dans la base.
    J'aurais bien voulu vous envoyer le schéma mais ce site n'accepte ni les fichiers PCX ni les fichiers SDS, donc dur de vous les faire voir.


Sujet : Sodilec SDRC 120 0.2 Nouveau De JO  Le 22-09-2017 à 11:54 sta

    Bonjour,
    Quelle valeur à votre avis ? à 1600 j'ai 1 volt d'ondulation
    (pour les 6800250 volts je suis à côté de la plaque , je reconnais )

    il faut voir que la sortie se réglant de 0 à 120 volts ,on n'est pas non plus dans le cas d'une HT fixe de radio.


Sujet : Sodilec SDRC 120 0.2 Nouveau De JO  Le 22-09-2017 à 11:58 sta

    @ Pascal370: est -ce du schéma de votre BCL ou de mon alim dont vous parlez ?


Sujet : Sodilec SDRC 120 0.2 Nouveau De Pascal-370  Le 22-09-2017 à 15:37 sta

    Je vous parlais de l'alimentation secteur de mon BCL BC-312. Pour une HT de 225 Vcc sous moins de 100 mA je filtre avec deux fois 100 µF/400v sans aucune ronflette.
    je vais changer le PCX du schéma de cette alim en JPG mais je ne garanti pas que cela passe.




Sujet : Sodilec SDRC 120 0.2 Nouveau De Pascal-370  Le 22-09-2017 à 15:43 sta

    J'ai changé le *.PCX en *.JPG mais l'image serait une erreur. Je vais vous envoyer un ZIP de PCX, cela devrait passer.
    Il vous suffira de la récupérer de la décompresser en pcx et de la lire avec un ACDSee des Mérovingiens. C'est en tout cas ce que je fais depuis plus de 20 ans sans soucis.

 Fichier
.ZIP



Sujet : Sodilec SDRC 120 0.2 Nouveau De JO  Le 22-09-2017 à 18:13 sta

    c'est sympa de votre part , j'ai ce qu'il faut pour ouvrir un fichier *.pcx , (photofiltrestudio).


Sujet : Sodilec SDRC 120 0.2 Nouveau De JO  Le 24-09-2017 à 07:28 sta

    Bonjour,
    Cela fonctionne très bien avec une capa de 220/400v.
    En charge l'ondulation est inférieure à 0,1 volt, je me suis aperçu en changeant d'oscilloscope que ma mesure était fausse.

    (Le Philips avait un condo anti-parasite sur le secteur qui a fumé (appareil éteint), peut être est-ce la cause de l'erreur ?)
    bonne journée à tous


Sujet : Sodilec SDRC 120 0.2 Nouveau De Jacques (webmestre)  Le 24-09-2017 à 13:20 sta

    Il y a une règle simple en matière de filtrage, c'est 1000µ par ampère, donc 220µF c'est parfait.


Sujet : Sodilec SDRC 120 0.2 Nouveau De JO  Le 24-09-2017 à 17:31 sta

    oui, c'est une règle à retenir.

    Mais on en parlé dans le sujet ''poste tous courants'' de Samsp, et sur ce site le calculateur ne respecte pas du tout cette règle .

    http://nononux.free.fr/in…

    ???


Sujet : Sodilec SDRC 120 0.2 Nouveau De blaisepascal  Le 24-09-2017 à 21:28 sta

    1000µF par ampère, c'est 10V crête-crête d'ondulation pour un redressement double alternance en 50Hz.
    ça va pour une alimentation haute tension (contexte de ce fil), mais pas pour un montage basse tension.

    A partir de dV/dt=i/C, on peut en déduire C nécessaire pour une ondulation dV sous une intensité i. Pour un redressement double alternance en 50Hz, la période dt vaut 0.01s.

    En utilisant des unités communes, C en µF, i en Ampère et dV en Volt, C = 10000 * i / dV

    Bonne soirée,
    Pascal


Sujet : Sodilec SDRC 120 0.2 Nouveau De ON5WF  Le 24-09-2017 à 21:28 sta



    ''Il y a une règle simple en matière de filtrage, c'est 1000µ par ampère''

    Une petite question. Pourrait-on savoir sur quel raisonnement se base cette règle?

    Je suppose qu'on parle ici du filtrage par capacité. Dans ce cas, la formule du calculateur évoqué ci-dessus est correcte; à fréquence fixée, la capacité à prendre dépend du courant I dans la charge et de l'ondulation résiduelle U souhaitée. C'est bien sûr une approximation qui résulte du fait que l'on considère que la tension alternative résiduelle est une dent de scie, ce qui simplifie le calcul.

    Donc, une capa de 1000 F correspond à un U de 10 V pour un courant de 1 A!

    Par ailleurs, ce U de 10 V ne veut rien dire en soi. Il faut aussi considérer la tension continue à la sortie du filtre, et donc le taux d'ondulation.

    ON5WF
