Sujet : alim poste 110v en 230v Nouveau De theraf1972  Le 11-09-2017 à 14:58 sta

    Bonjour à tous

    Je consulte souvent le site cfp radio et je suis tombé sur la façon d'alimenter un poste conçu pour le 110v en 230v.
    Je ne comprends pas le fait d'ajouter un diode avec les filaments en série, fait chuter la tension en 110v environ, pourriez vous m'expliquer s'il vous plait , voici le lien.

    http://www.cfp-radio.com/…

    Merci à tous.


Sujet : alim poste 110v en 230v Nouveau De jcj  Le 11-09-2017 à 17:36 sta

    Bonjour,

    Attention, le site indiqué donne une fausse information, la diode ne divise pas la tension des filaments par 2, mais par racine de 2 (soit 1,414).

    Pour ce qui est chauffage, il faut raisonner en ''valeur efficace''.

    230V avec une diode en série ne donne pas 115 V, mais 163 V!!!

    Cordialement : JCJ


Sujet : alim poste 110v en 230v Nouveau De Dominique ( en vadrouille )  Le 11-09-2017 à 17:41 sta

    Il me semble avoir déjà vu cette modification dans un article de radiofil ou retrophonia. ( si ma mémoire ne me fait pas défaut).

    Je vais essayer de le retrouver.

    Dominique.


Sujet : alim poste 110v en 230v Nouveau De omale 13  Le 11-09-2017 à 18:13 sta

    bonjour
    peut-être sa>>>>>>>>>>>>




Sujet : alim poste 110v en 230v Nouveau De Dominique ( en vadrouille )  Le 11-09-2017 à 18:20 sta

    Omale, vous venez de me coiffer au poteau, c'est bien l'article que j'avais lu, mais c'est dans l'EPR.

    Dominique.


Sujet : alim poste 110v en 230v Nouveau De omale 13  Le 11-09-2017 à 18:24 sta

    re
    salut Dominique j'ai pensé que c'était celui la que vous cherchiez


Sujet : alim poste 110v en 230v Nouveau De theraf1972  Le 11-09-2017 à 18:31 sta

    Ok
    merci pour vos réponses, donc pour vous, la modif ne fonctionne pas pour un poste en 110v ?




Sujet : alim poste 110v en 230v Nouveau De Jacques (webmestre)  Le 11-09-2017 à 18:35 sta

    La seule solution offrant toute sécurité c'est le transfo d'isolement.

    car pratiquement tous ces postes en 110V sont de tous-courants et donc avec un châssis relié au secteur.


Sujet : alim poste 110v en 230v Nouveau De omale 13  Le 11-09-2017 à 18:41 sta

    si
    si au total les filaments atteint les 110 volt non
    pour d'autre cas oui ça réduit la valeur de la R et aussi
    la puissance à dissiper


Sujet : alim poste 110v en 230v Nouveau De Jacques (webmestre)  Le 11-09-2017 à 18:45 sta

    Pouvez être plus clair


Sujet : alim poste 110v en 230v Nouveau De Radiolo  Le 11-09-2017 à 18:50 sta

    Bonsoir,

    Avec la méthode de la diode il y a un autre problème plus sournois.

    En effet on alimente le poste avec des demi arches de sinusoides des 240V soit 339V crete
    La valve et son filament étant en tête de l'alimentation le filament va être porté à cette tension par rapport à la cathode ce qui approche dangereusement la limite d'isolement cathode filament de certaines valves (CY2 , 35Z5 : 300 à 350V ; la série U a plus de marge: 500V.)

    Pour ma part je préfère le bouchon résistif qui a de plus l'avantage de fortement diminuer le courant de démarrage de la chaîne filament quand elle est froide et ainsi allonger la durée de vie des filaments.

    De plus le bouchon noir avec sa tôle perforée fait plus ancien et il se trouve facilement en brocante, la plupart du temps coupé il est vrai, il suffit de remplacer sa résistance par une ou plusieurs de facture moderne.

    Amicalement

    Radiolo


Sujet : alim poste 110v en 230v Nouveau De Masterorion  Le 11-09-2017 à 19:05 cms

+1



Sujet : alim poste 110v en 230v Nouveau De Dominique ( en vadrouille )  Le 11-09-2017 à 19:06 sta

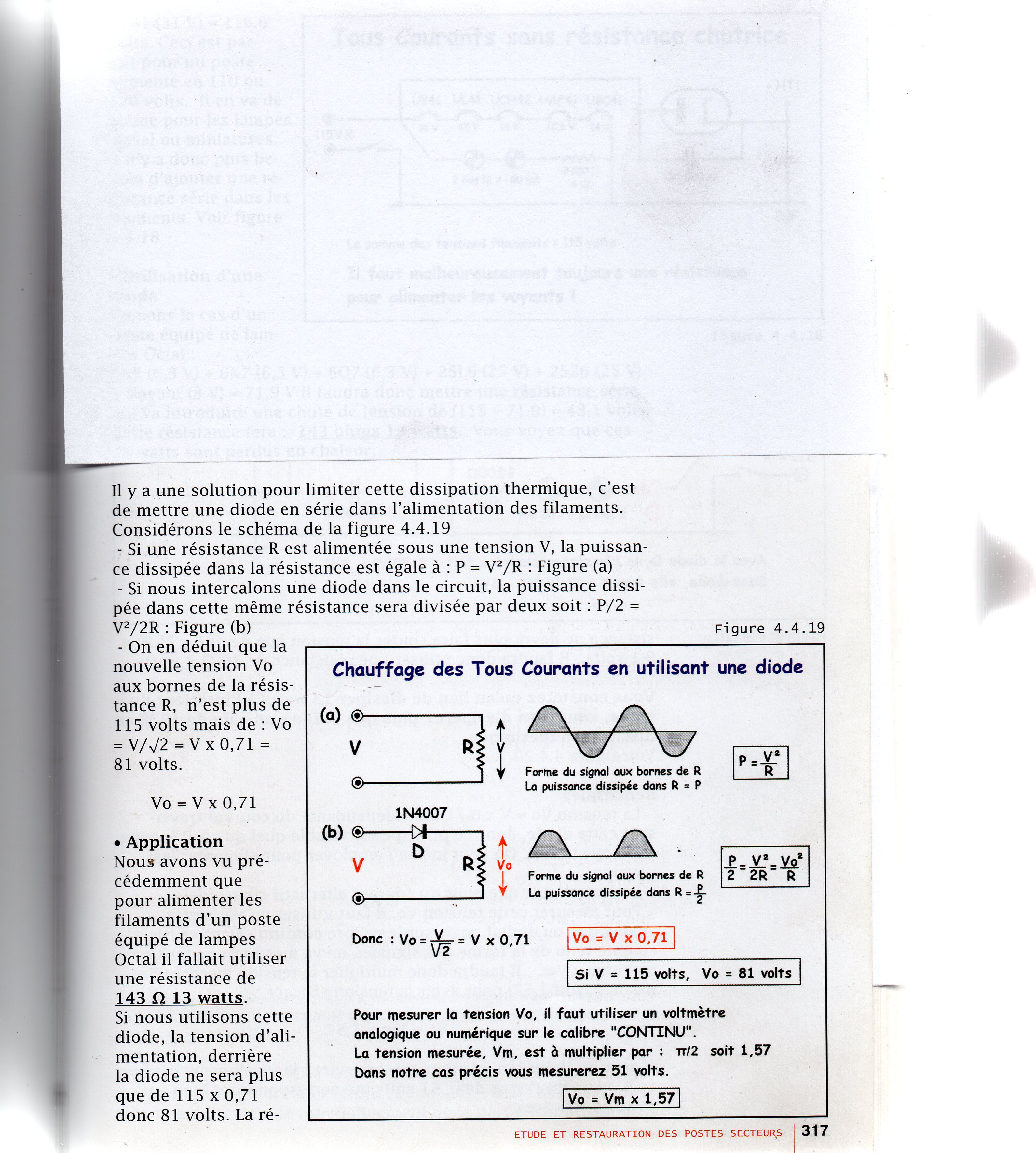

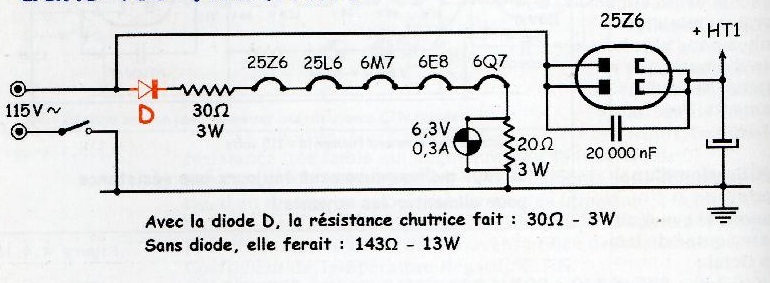

    Si l'on lit l'article en pièce jointe ( voir un peu plus haut ), ce montage servait à diminuer le 110V pour avoir moins de dissipation dans la résistance en série avec les tubes. Il fallait d'ailleurs recalculer la valeur de celle-ci.

    Mais avec du 230 volts, on part sur du 163 volts ( U*0,71 comme précisé dans la formule ) et on aura encore plus de dissipation dans la résistance en série qu'il faudra recalculer.

    JCJ a raison et le webmestre aussi.

    Pour ma part, je préfère un bon transfo d'isolement en utilisant la configuration d'origine.

    Dominique.


Sujet : alim poste 110v en 230v Nouveau De Jacques (webmestre)  Le 11-09-2017 à 19:09 sta

    A savoir que ces résistances sous forme de bouchons ont diverses valeurs de puissance et ne protègent en rien du secteur.


Sujet : alim poste 110v en 230v Nouveau De provence   Le 11-09-2017 à 19:31 sta

    bonjour
    bien sur que le transfo d'isolement es la meilleure
    des configurations pour faire fonctionné un TC 110 volt
    sur le réseau actuel 230 v , = protection


Sujet : alim poste 110v en 230v Nouveau De jcj  Le 11-09-2017 à 20:12 sta

    Un inconvénient de la chute de tension des filaments par la diode est la forte surintensité à la mise sous tension.

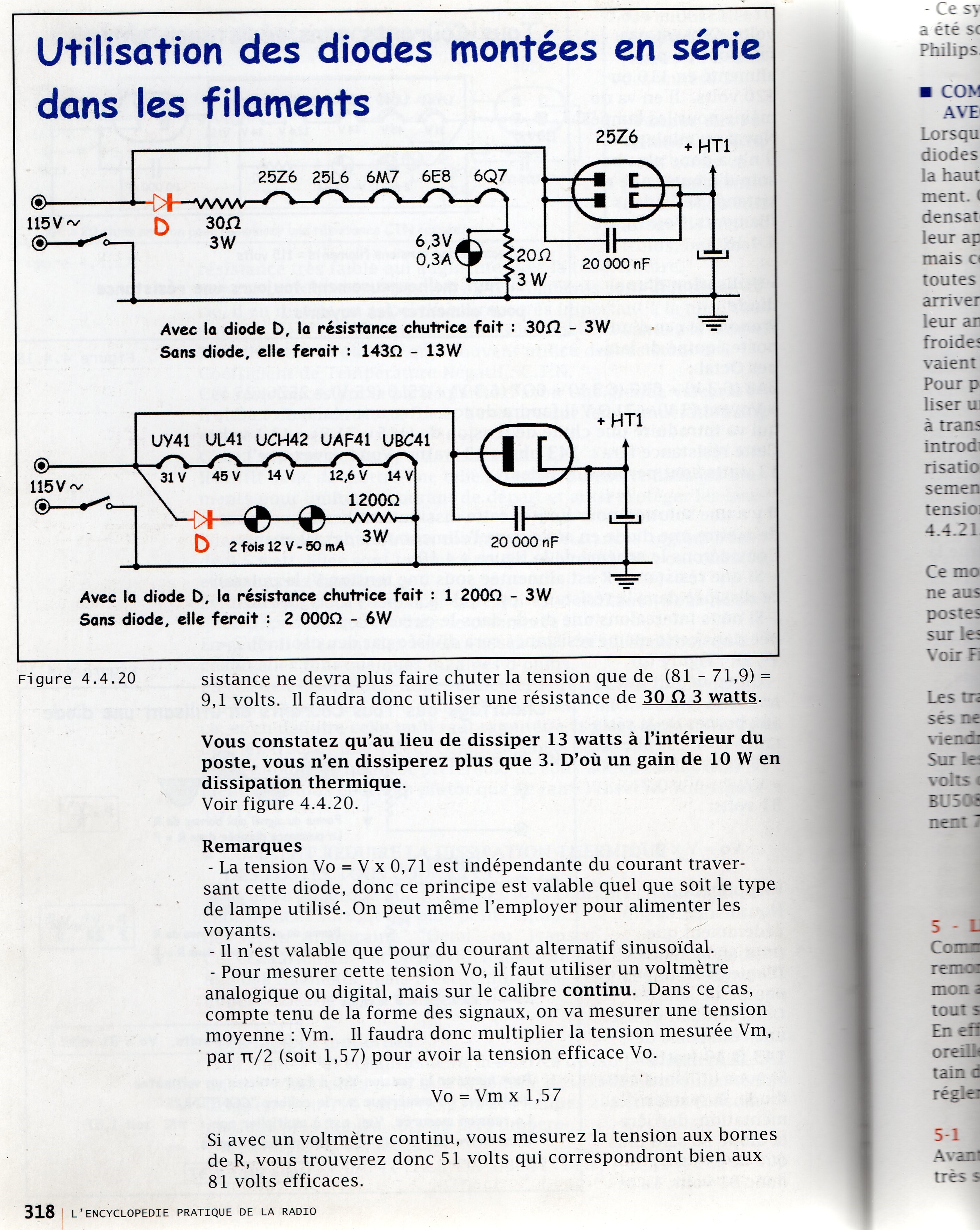

    Si on reprend l'exemple donné plus haut de l'EPR et en supposant que la résistances des filaments à froid est négligeable (de l'ordre de 1/10 de la résistance à chaud) ->

    Surintensité avec la diode et résistance 30 Ohms : 115 x 0,71/30 = 2,7 A

    Surintensité avec le montage d'origine (résistance chutrice 143 Ohm) : 115 / 143 = 0,80 A

    Les lampes de cadran, si elles sont en série avec les filaments, ne résistent pas.

    Cordialement : jcj





Sujet : alim poste 110v en 230v Nouveau De theraf1972  Le 11-09-2017 à 20:29 sta

    Merci pour vos réponses !


Sujet : alim poste 110v en 230v Nouveau De Michel87  Le 11-09-2017 à 21:00 sta


    Bonsoir,

    J'ai eu l'occasion d'intervenir sur un poste TC 110 V modifié avec une diode.

    La diode était en court circuit.
    No comment...

    Un transfo d'isolement aurait couté moins cher qu'un jeu de tubes


Sujet : alim poste 110v en 230v Nouveau De FOXPAT54  Le 12-09-2017 à 09:18 sta

    Bonjour,

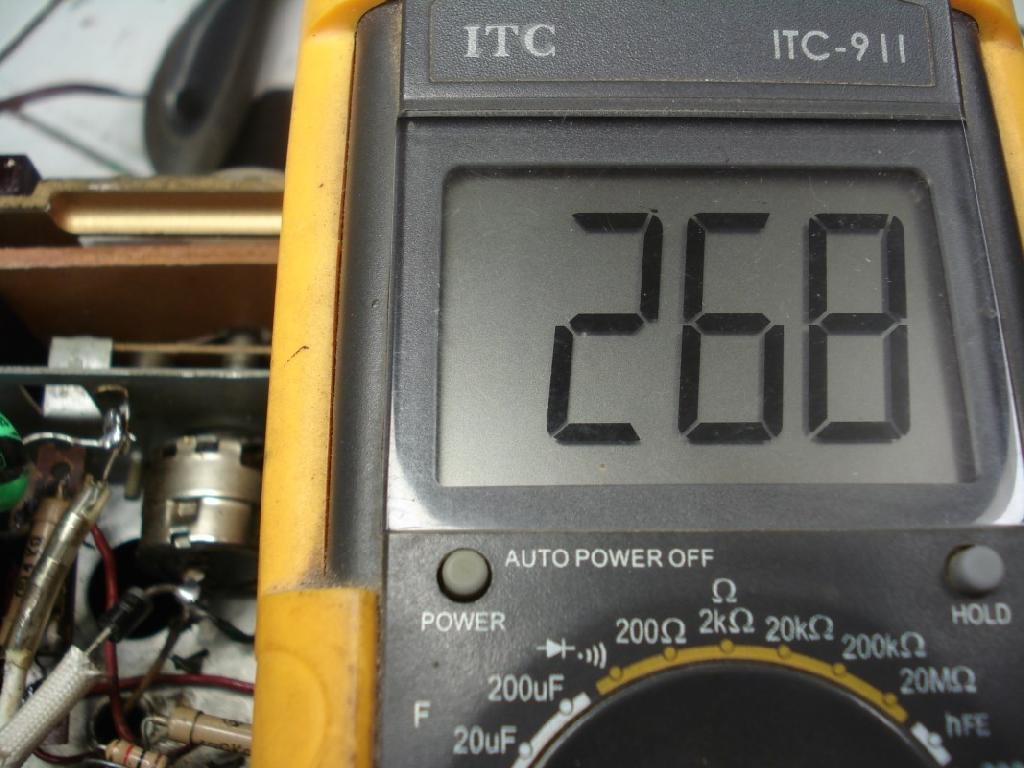

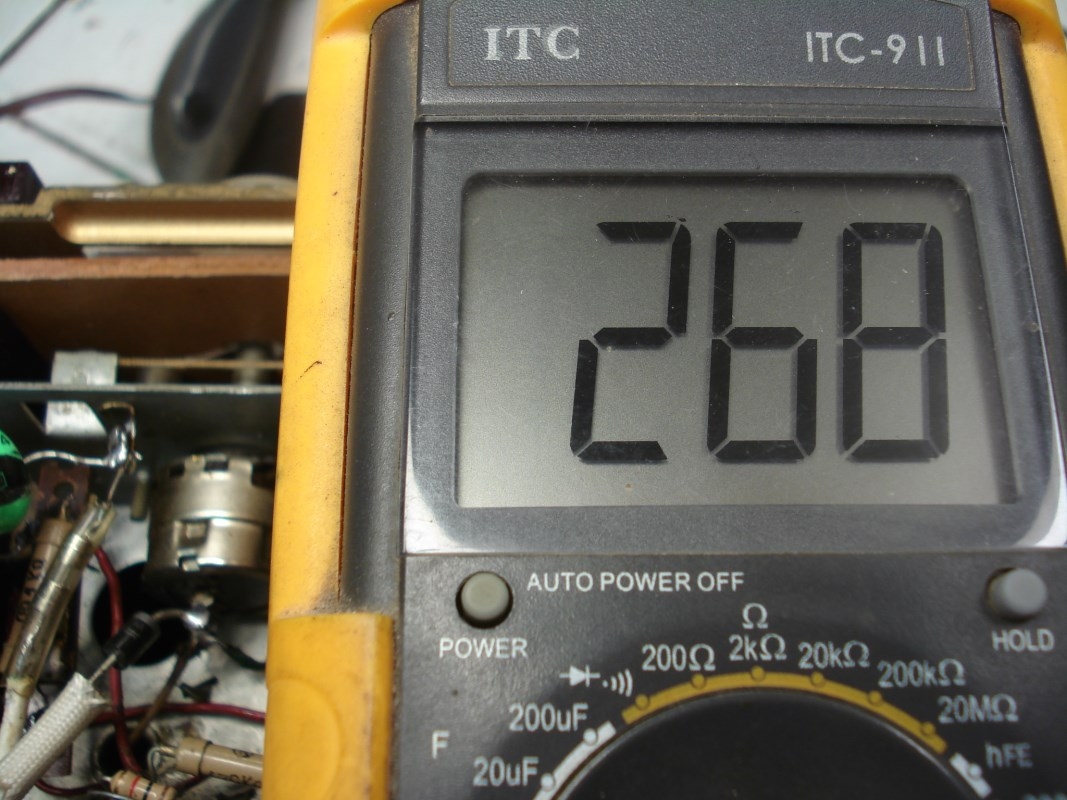

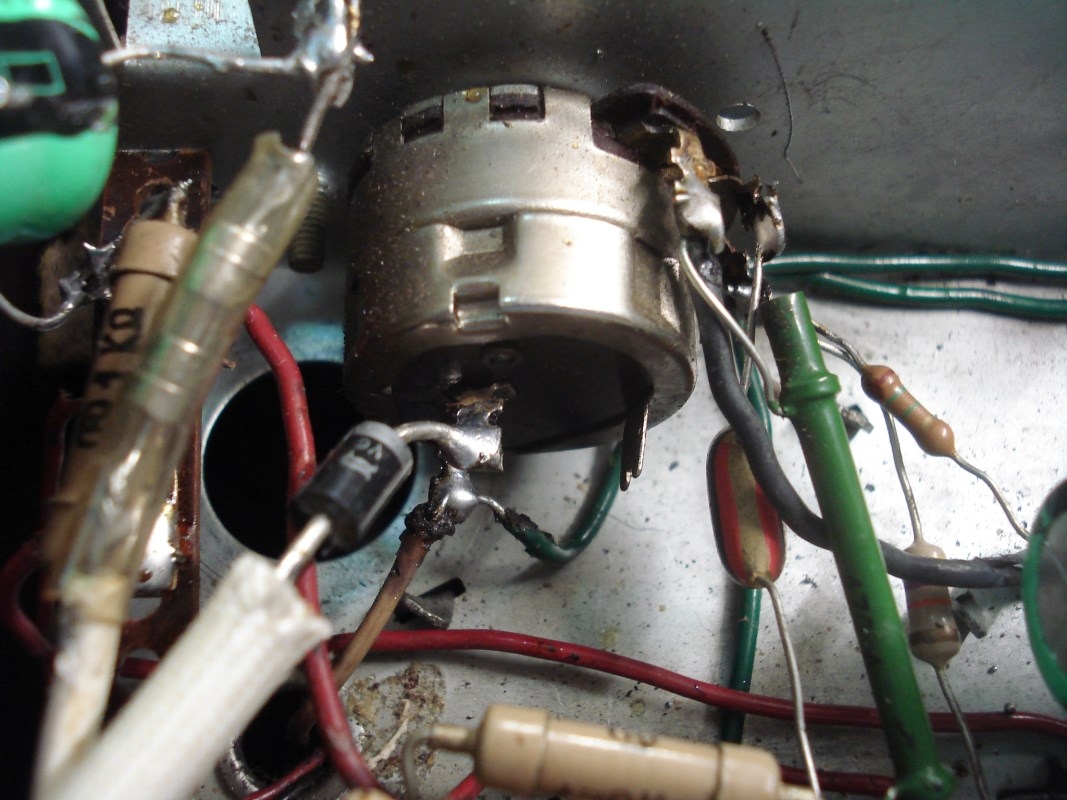

    Il y a quelques jours j'ai eu l'occasion sur le forum de Doctsf de présenter deux photos que je venais de prendre d'un Philips BF 121U / 110v que j'ai récupéré il y a quelques années modifié en 220v avec uniquement une diode montée sur l'une des phases du secteur.Le poste était branché directement sur le 230v:sur la première photo, sur l'interrupteur juste après la diode, la tension est de 129v et sur la seconde photo est affichée la Haute Tension redressée.C'est bien-sûr ce qu'il ne faut surtout faire cependant j'ai tout de même conservé le BF121U ainsi.

    Cordialement.

    Patrick.
