| Sujet : schéma Nouveau | De david30 Le 09-05-2017 à 21:24 sta |
|
Bonjour,

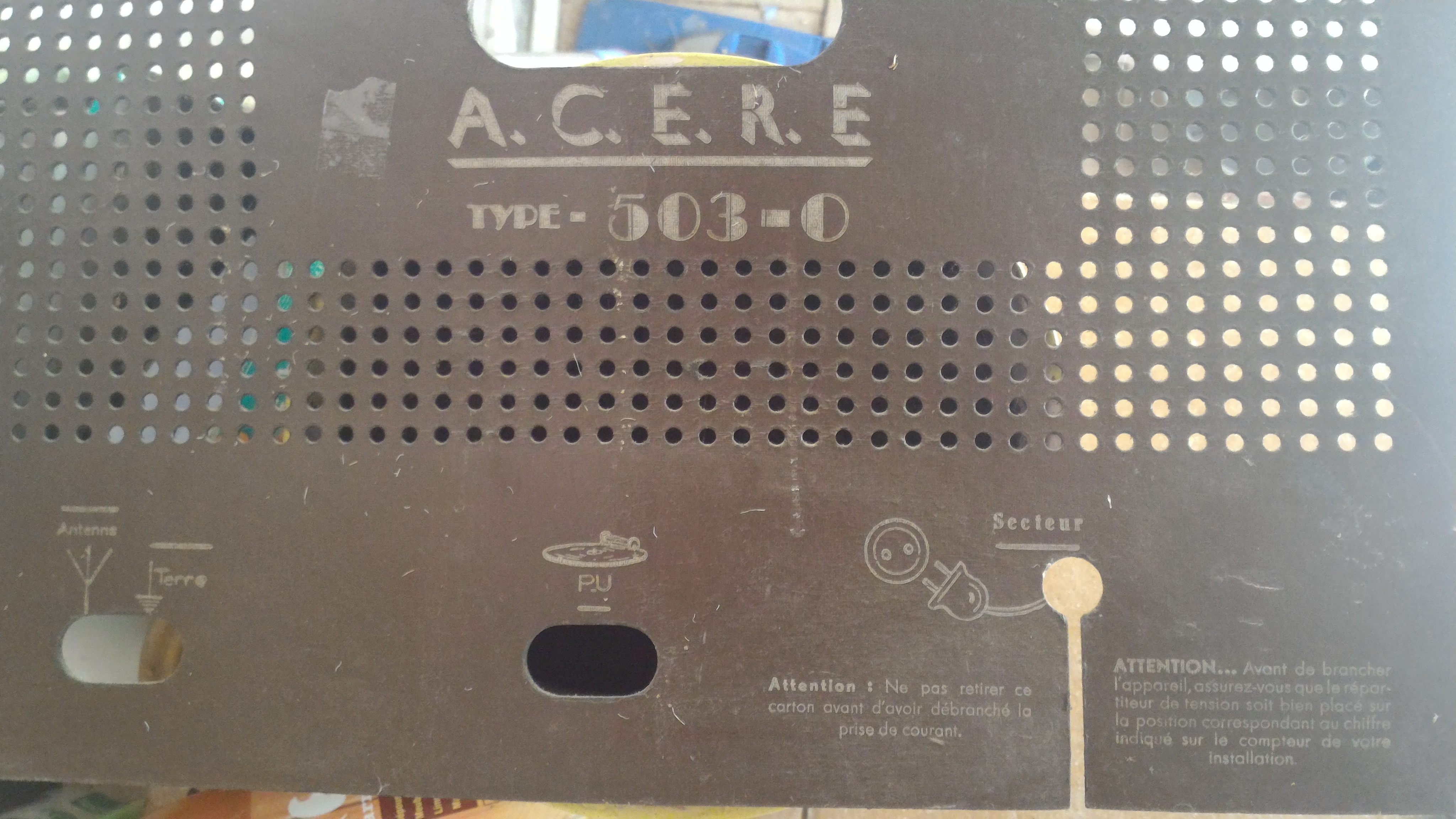

Je suis à la recherche du schéma pour un acere type 503-0
Merci
| |
|
| Sujet : schéma Nouveau | De bthiry Le 09-05-2017 à 22:58 sta |
|
c'était apparemment le récepteur bon marché de la marque..
je n'ai trouvé que ceci :  https://www.doctsf.com/do…

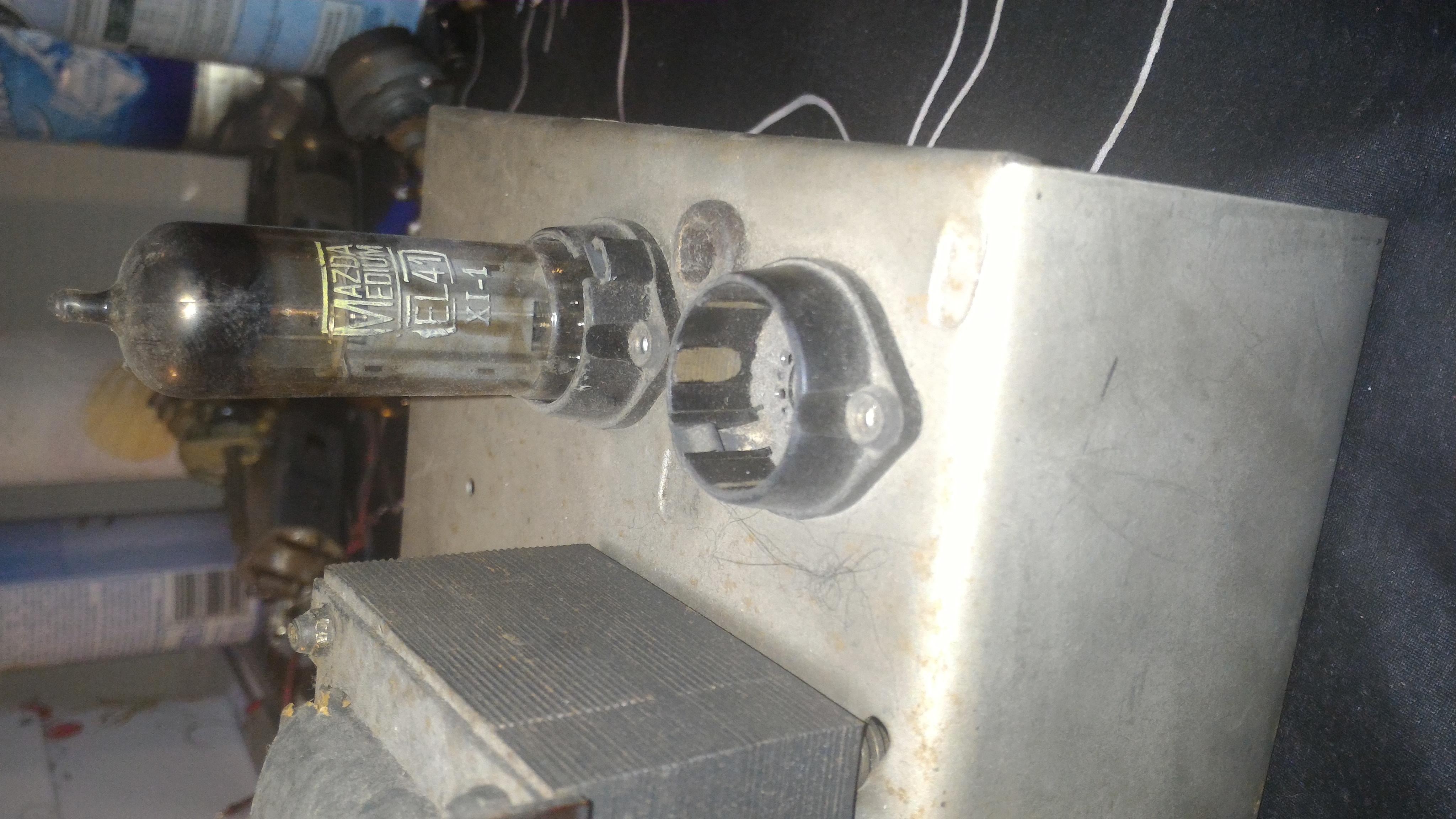

il vous manque un tube. Vu l'angle de la photo difficile de dire si c'est la valve ou la finale BF
relevez les inscriptions / les références sur les tubes. Ne les frottez pas sinon cela s'effacera.
repérez leur position respective sur le châssis.
Benoît
|
|
| Sujet : schéma Nouveau | De david30 Le 10-05-2017 à 16:25 sta |
|
Bonjour,
J'ai relevé tous les référence tubes:
EF 41
ECH 42
EAF 42
EL 41
et le dernier aucune info.

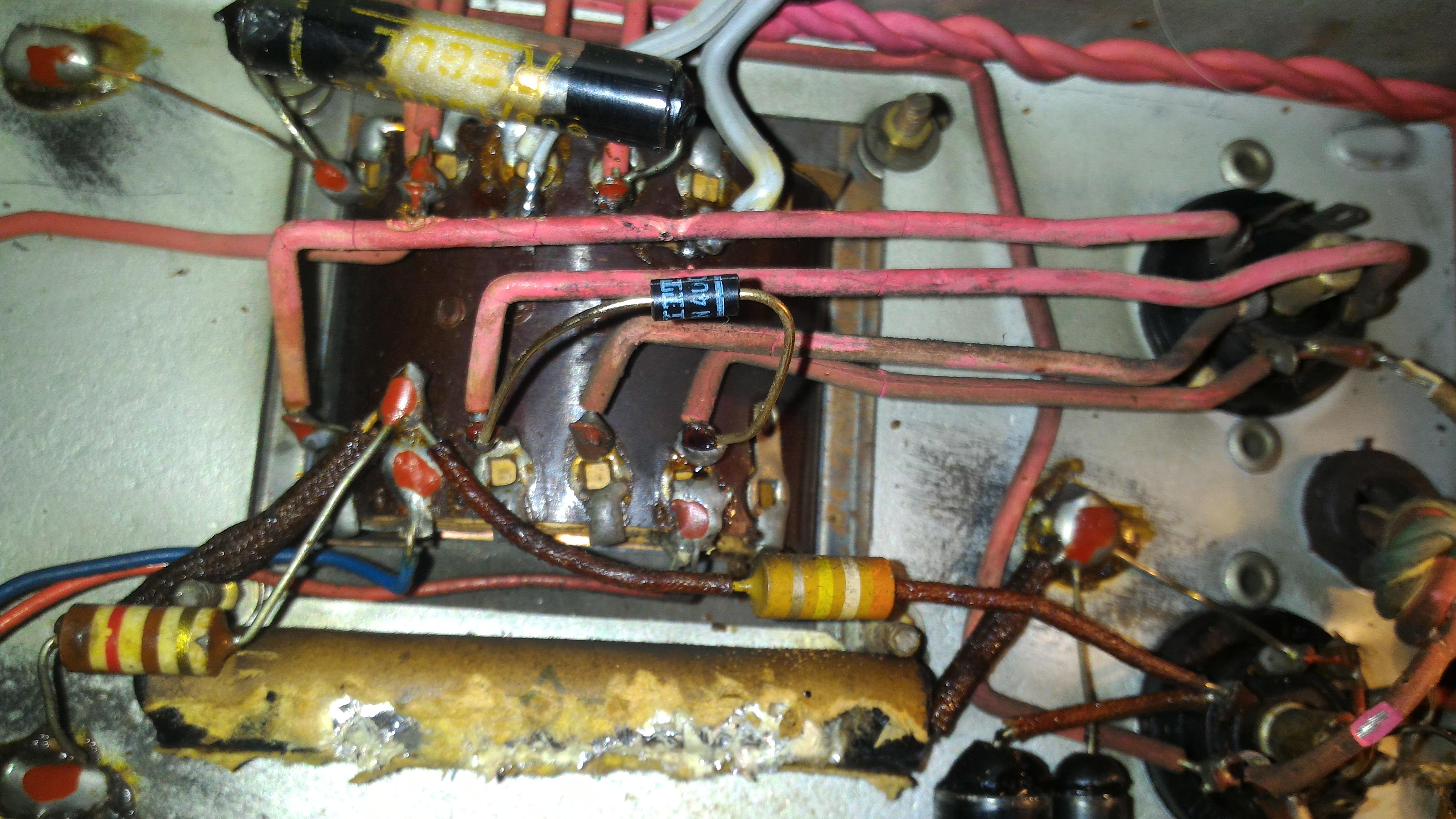

J'ai commencé à démonter les condos pour les remplacer. Il y'a un composant je ne sais pas ce que c'est , voici la photo.
Merci
| |
|
| Sujet : schéma Nouveau | De ON5WF Le 10-05-2017 à 16:34 sta |
|
|
|
| Sujet : schéma Nouveau | De ON5WF Le 10-05-2017 à 16:40 sta |
|
''Il y'a un composant je ne sais pas ce que c'est, voici la photo.''

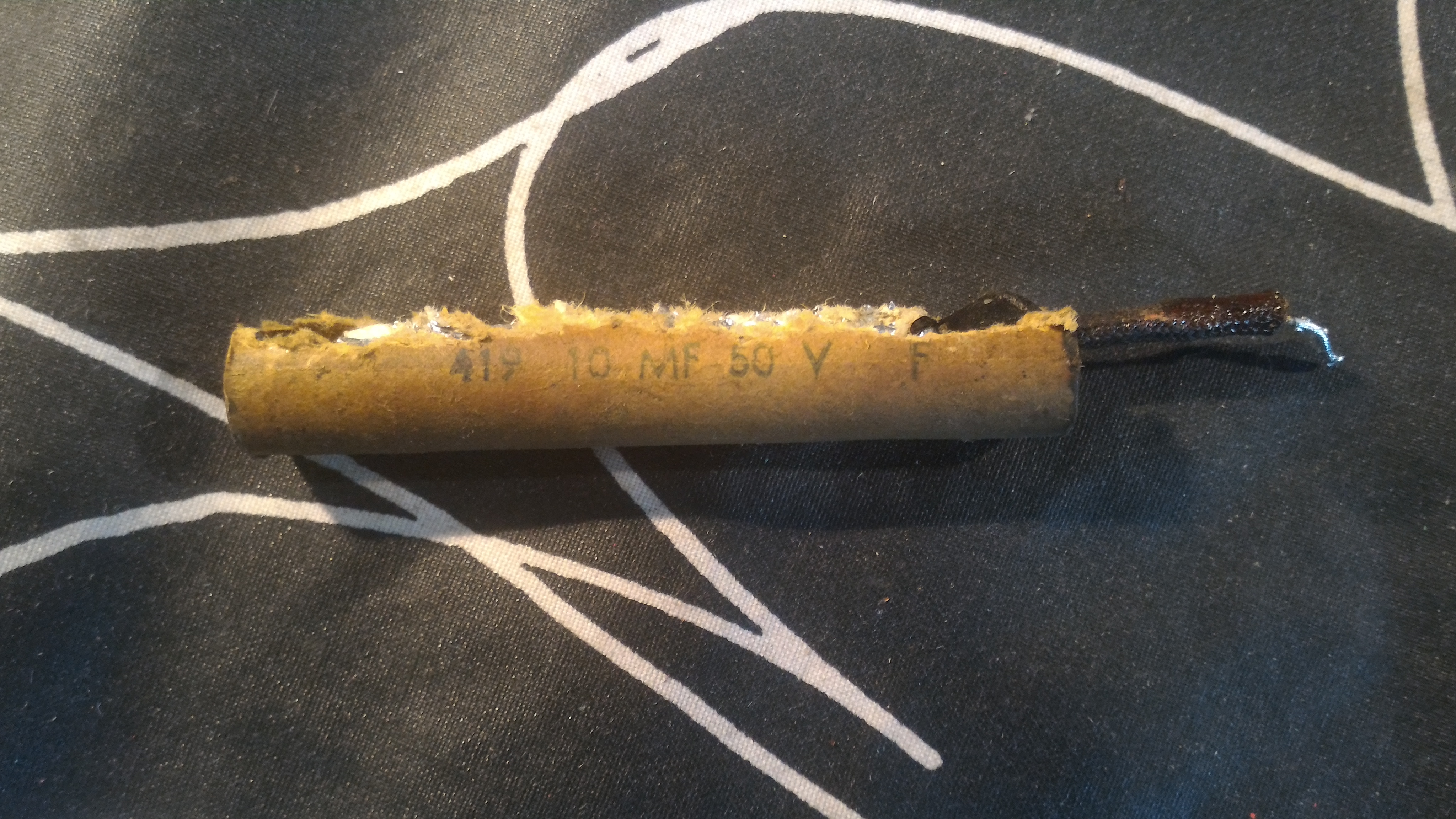

C'est un condensateur 10  F 50 V qui a passé un mauvais quart d'heure!
ON5WF
|
|
| Sujet : schéma Nouveau | De Michel87 Le 10-05-2017 à 17:56 sta |
|
'' C'est un condensateur 10 µF 50 V qui a passé un mauvais quart d'heure ''
Personnellement, je pense que ça a duré bien moins d'un quart d'heure
|
|
| Sujet : schéma Nouveau | De david30 Le 10-05-2017 à 18:55 sta |
|
re,

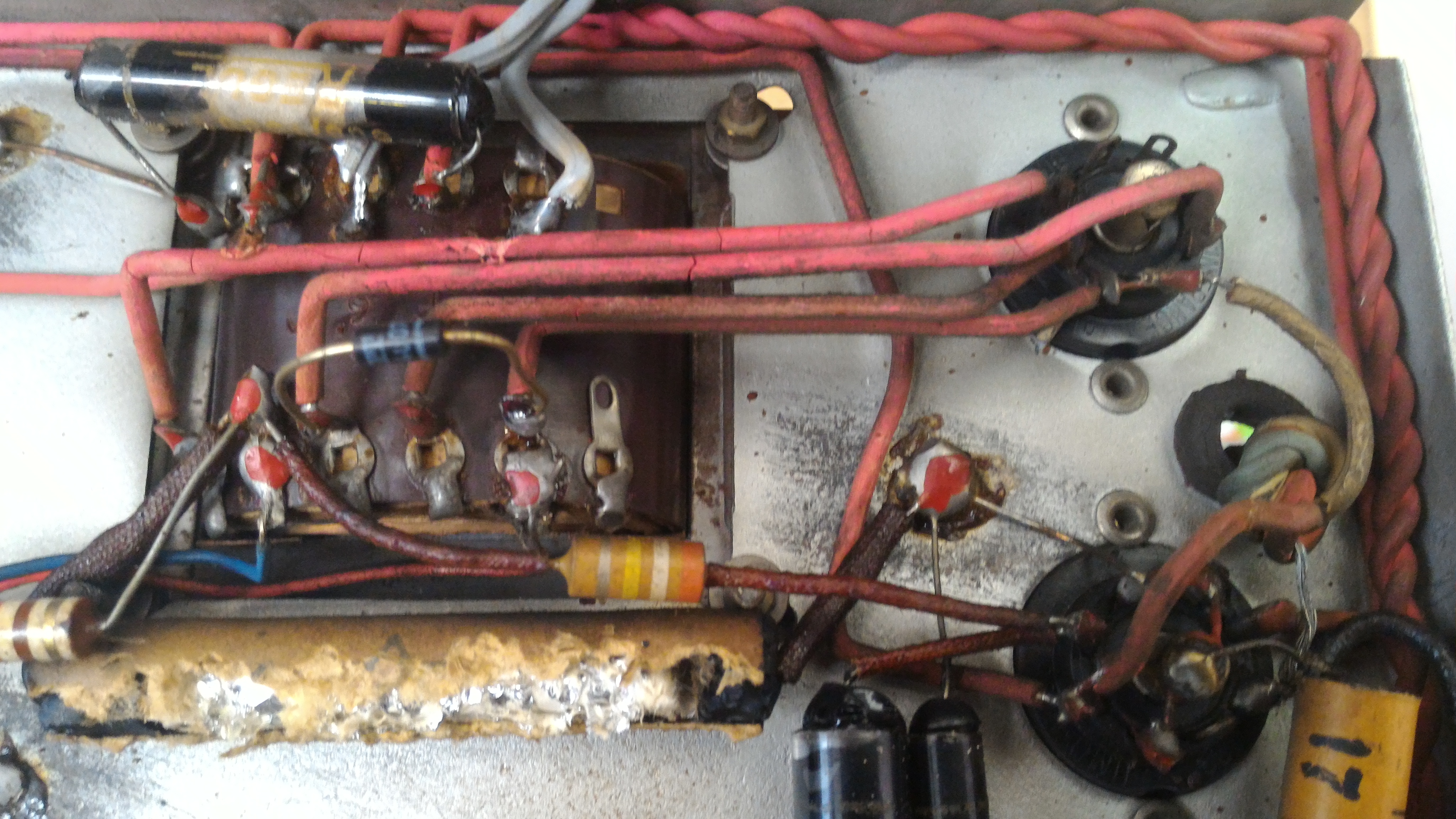

Alors celui ou il manque la lampe sur les photos c'est celui du haut. J'ai regardé le schéma mais je préfère avoir votre avis.
Connaissez vous aussi un magasin Electronique en ligne, pour trouver les pièces c'est assé galère.
| |
|
| Sujet : schéma Nouveau | De ON5WF Le 10-05-2017 à 20:34 sta |
|
|
|
| Sujet : schéma Nouveau | De omale 13 Le 10-05-2017 à 20:48 sta |
|
bonsoir
oui le support vide est bien celui de la valve
et il on mis un diode en remplacement de cette valve
|
|
| Sujet : schéma Nouveau | De Orca Le 10-05-2017 à 22:36 sta |
|
Bonsoir,
Bien explosé en effet la capa de polar!
Faites attention au condensateur situé entre un des pôles du secteur et la masse, il est à virer d'urgence! (votre vie en dépend) ...
Sinon, c'est le câblage typique avec des conducteurs isolés au caoutchouc naturel qui ont tendance à avoir leur isolant qui part en miette!
Sur ce poste, mieux vaut remplacer tous les condensateurs chimiques/papiers avant de se risquer à une mise sous-tension ...
Bonne remise en service
Orca
|
|
| Sujet : schéma Nouveau | De F6FLC Le 11-05-2017 à 00:27 sta |
|
Bonjour,
AZ41 ? plutôt EZ40 ou EZ41
vérifier si 4 V au filament = AZ, si 6,3 V = EZ
les EZ40-EZ41 sont plus courantes
Michel...
|
|
| Sujet : schéma Nouveau | De david30 Le 11-05-2017 à 09:44 sta |
|
Bonjour,
J'ai pris pas mal de photo et fait schéma, j'ai commencé à démonté les condensateurs et les câbles en mauvais états.
Orca, de quel condensateur parlez vous exactement? Celui en haut de la photo sur le transfo?
David
| |
|
| Sujet : schéma Nouveau | De ON5WF Le 11-05-2017 à 10:33 sta |
|
Le noir avec une inscription en jaune en haut de la photo.
ON5WF
| |
|
| Sujet : schéma Nouveau | De david30 Le 12-05-2017 à 15:50 sta |
|
Bonjour,
Merci pour toutes les infos. J'ai tout démonté avec photos et schéma pour nettoyé et le socle qui commence à bien rouiller.

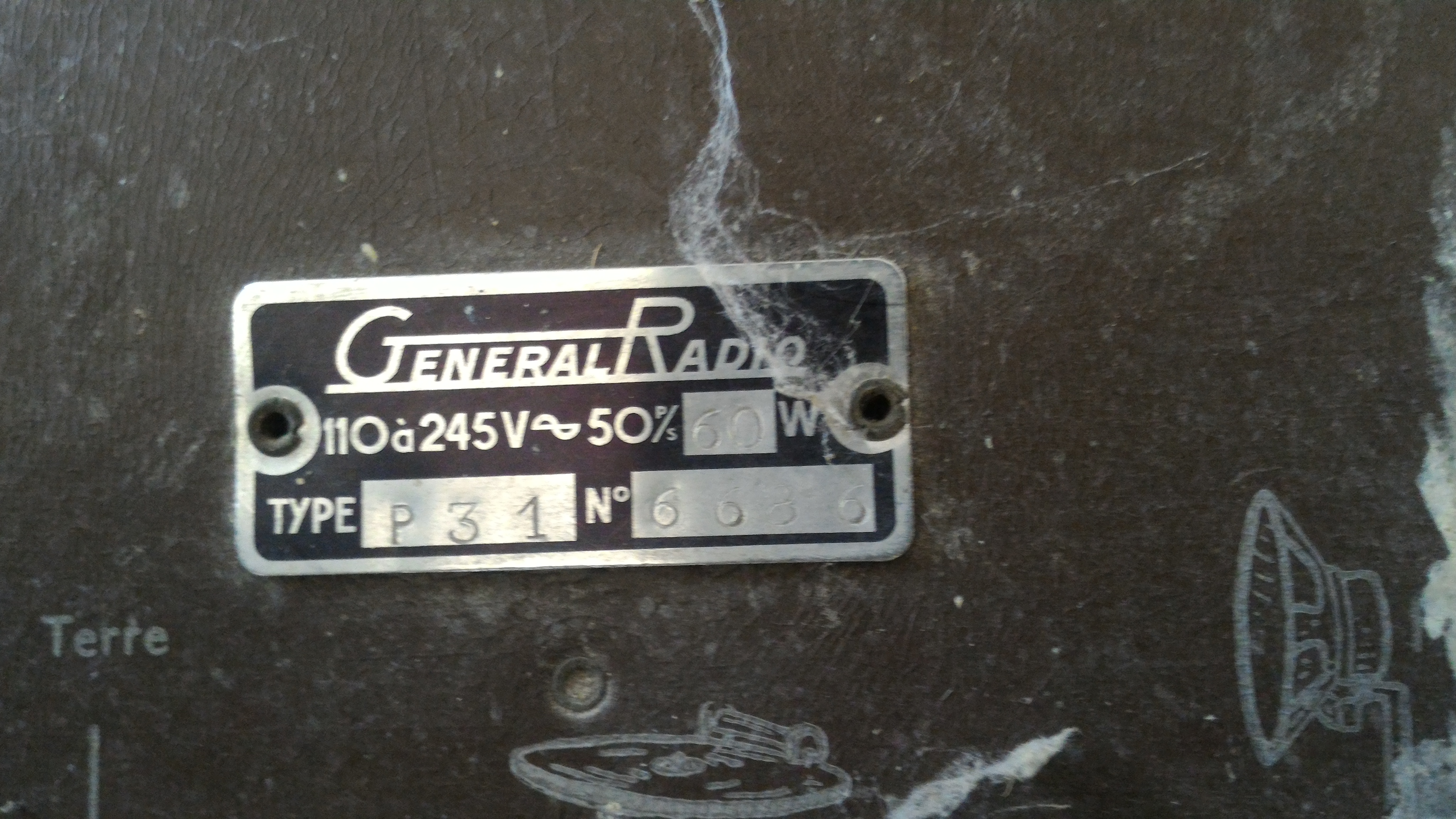

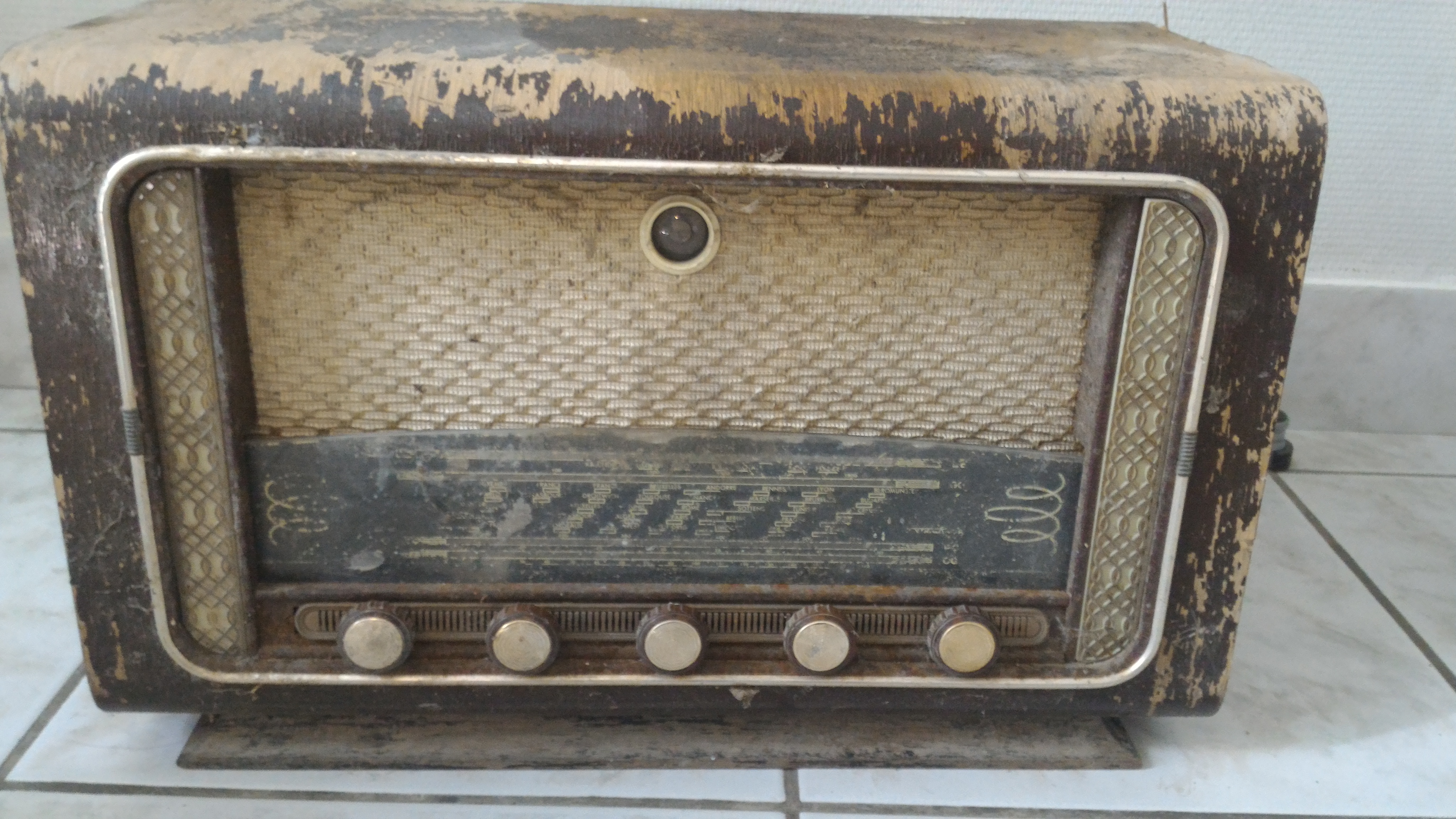

J'ai récupérer chez ma mère une autre radio  qui à bien morflé. C'était celle de ma grand mère maternelle.
Je m'en occuperai plus tard le temps de finir la première. (si qql a le schéma).
David
| |
|
| Sujet : schéma Nouveau | De david30 Le 12-05-2017 à 19:30 sta |
|
Re

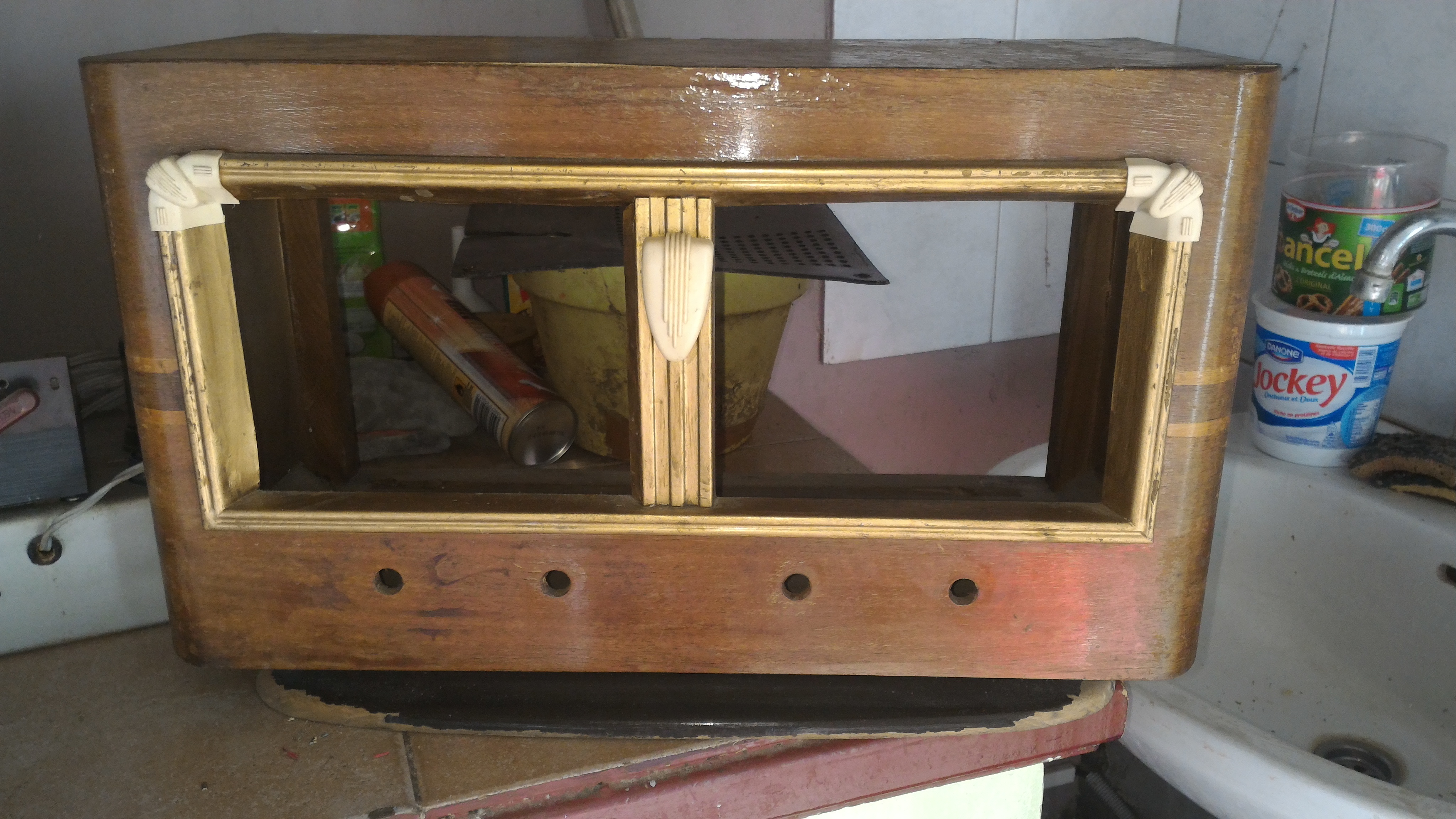

Du coup je l'ai ouvert, et surprise, il est en bon état a part le bois qui est très abîmé.
Je vais juste changé les condos papier pour commencé.
| |
|
| Sujet : schéma Nouveau | De F6FLC Le 13-05-2017 à 12:00 sta |
|
Bonjour,
sur la première il manque la valve parce que que quelqu'un a mis une diode à la place
pourquoi pas, mais il en faut deux, une sur chaque alternance
Michel...
|
|
| Sujet : schéma Nouveau | De Michel87 Le 13-05-2017 à 12:42 sta |
|
Bonjour,
Effectivement, il faut deux diodes.
Comme quoi, sur des appareils ayant subi l'intervention d'incompétents, on peut trouver n'importe quoi.
|
|
| Sujet : schéma Nouveau | De F6CER Le 13-05-2017 à 15:20 sta |
|
Bonjour
Peut être pas si incompétent que ca .... surtout si le deuxième enroulement HT est coupé !
|
|
| Sujet : schéma Nouveau | De Michel87 Le 13-05-2017 à 16:07 sta |
|
Bonjour,
Si le deuxième enroulement est coupé, le transfo aura du mal à suivre...
|
|
| Sujet : schéma Nouveau | De bocq 18 Le 13-05-2017 à 16:37 sta |
|
Bonjour à tous
remplacer une valve par deux diodes silicium (si les deux secondaire HT sont bons)présente un inconvénient : une diode dans le sens passant présente une résistance très faible, la valve présente une résistance non négligeable aussi il est recommandé d'ajouter après les diodes une résistance comprise entre 470 et 1000 ohms 3W .de plus la HT va arriver immédiatement sur les tubes dont les filaments sont encore froid.
Bon week-end
cordialement
Michel
|
|
| Sujet : schéma Nouveau | De david30 Le 13-05-2017 à 18:35 sta |
|
Bonjour,
Merci pour toutes vos réponses. Je vérifiai le transfo pour voir si le deuxième enroulement HT est coupé. Si oui je remplacerai le transfo et remettrai une valve à la place des diodes.
Bon week-end
|
|
|
