Sujet : accrochage SHARP BXL403 Nouveau De bthiry  Le 17-02-2017 à 18:11 sta

    bonjour,

    je remets en état un petit transistor SHARP trouvé à l'état d'épave. voir schéma ---->

    Il rechante sur les 3 gammes d'onde, le son n'est pas terrible, mais il est assez sensible.
    J'ai réaligné la FI ( gené HF sur 455kHz, alimentant à travers un condensateur une spire placée autour du bâton ferrite et voltmètre AC connecté au HP)
    mais je reste confronté à un problème d'accrochage en PO sur une seule position du CV qui me semble correspondre pile poil à 2x la moyenne fréquence soit 910 kHz....
    Sur les autre gammes aucun problème avec la même position du CV.
    Je sollicite donc votre aide pour solutionner mon problème.

    D'avance merci,

    Benoît


 Fichier
.PDF



Sujet : accrochage SHARP BXL403 Nouveau De Jacques (webmestre)  Le 17-02-2017 à 18:29 sta

    Pas moyen de charger le schéma (sablier permanent).

    Dans ces cas, vérifier en premier les découplage des alimentation, la fréquence n'est pas un hasard. Un coup d'oscillo sur ces lignes d'alimentation peut être très informateur.


Sujet : accrochage SHARP BXL403 Nouveau De F6CRV  Le 17-02-2017 à 18:44 sta

    bonjour
    même chose ,le schéma ne se charge pas _


Sujet : accrochage SHARP BXL403 Nouveau De bthiry  Le 17-02-2017 à 19:23 sta

    chez moi je clique cela se charge et s'ouvre ...

    solution clic droit puis enregistrer la cible du lien ...

    tous les chimiques ont été remplaçés par des neufs. Ils étaient en CC ou fortement en fuite ...

    Jacques,

    je vous envoyé via l'upload il y a quelques temps un fichier pdf qui reprend la doc

    de nombreux transistors SHARP...

    Benoît


Sujet : accrochage SHARP BXL403 Nouveau De Jacques (webmestre)  Le 17-02-2017 à 19:27 sta

    Je suis en train de mettre à jour les upload, en gros 2 jours de boulot.

    Je ne me souviens pas avoir reçu ces schémas. Quelle taille ?


Sujet : accrochage SHARP BXL403 Nouveau De Jacques (webmestre)  Le 17-02-2017 à 19:31 sta

    Est-ce que ca marche mieux comme cela ?

 Fichier
.PDF



Sujet : accrochage SHARP BXL403 Nouveau De Jacques (webmestre)  Le 17-02-2017 à 19:32 sta

    Non


Sujet : accrochage SHARP BXL403 Nouveau De pointcom  Le 17-02-2017 à 19:36 sta

    Un essais de UP

 Fichier
.PDF



Sujet : accrochage SHARP BXL403 Nouveau De Jacques (webmestre)  Le 17-02-2017 à 19:42 sta

    Idem. Quelle version de PDF ?


Sujet : accrochage SHARP BXL403 Nouveau De pointcom  Le 17-02-2017 à 19:46 sta

    Le clic droit fonctionne bien, chez moi, une fois uploadé et retéléchargé il s'affiche mais j'ai un manque sur la partie droite. Etrange


Sujet : accrochage SHARP BXL403 Nouveau De Jacques (webmestre)  Le 17-02-2017 à 19:48 sta

    Bon, on va faire plus simple, 1 page sur les 2.




Sujet : accrochage SHARP BXL403 Nouveau De bthiry  Le 17-02-2017 à 20:17 sta

    chez moi tous vos différents essais de pdf s'ouvrent sans problème !

    @ Jacques:

    c'était un fichier zip de 69.719 MB

    si besoin je relancerai un upload... dites-moi quoi faire!

    Benoît


Sujet : accrochage SHARP BXL403 Nouveau De Jacques (webmestre)  Le 17-02-2017 à 20:22 sta

    Le fractionner en 2.


Sujet : accrochage SHARP BXL403 Nouveau De bthiry  Le 17-02-2017 à 20:30 sta

    OK


Sujet : accrochage SHARP BXL403 Nouveau De bthiry  Le 17-02-2017 à 20:45 sta

    c'est fait,

    uploadé en 2x ....

    Benoît


Sujet : accrochage SHARP BXL403 Nouveau De bthiry  Le 17-02-2017 à 23:18 sta

    voici ce que donne l'oscillo aux bornes de c48 // C47

    0.5µs/div et 50 mV /div

    accordé sur Europe 1

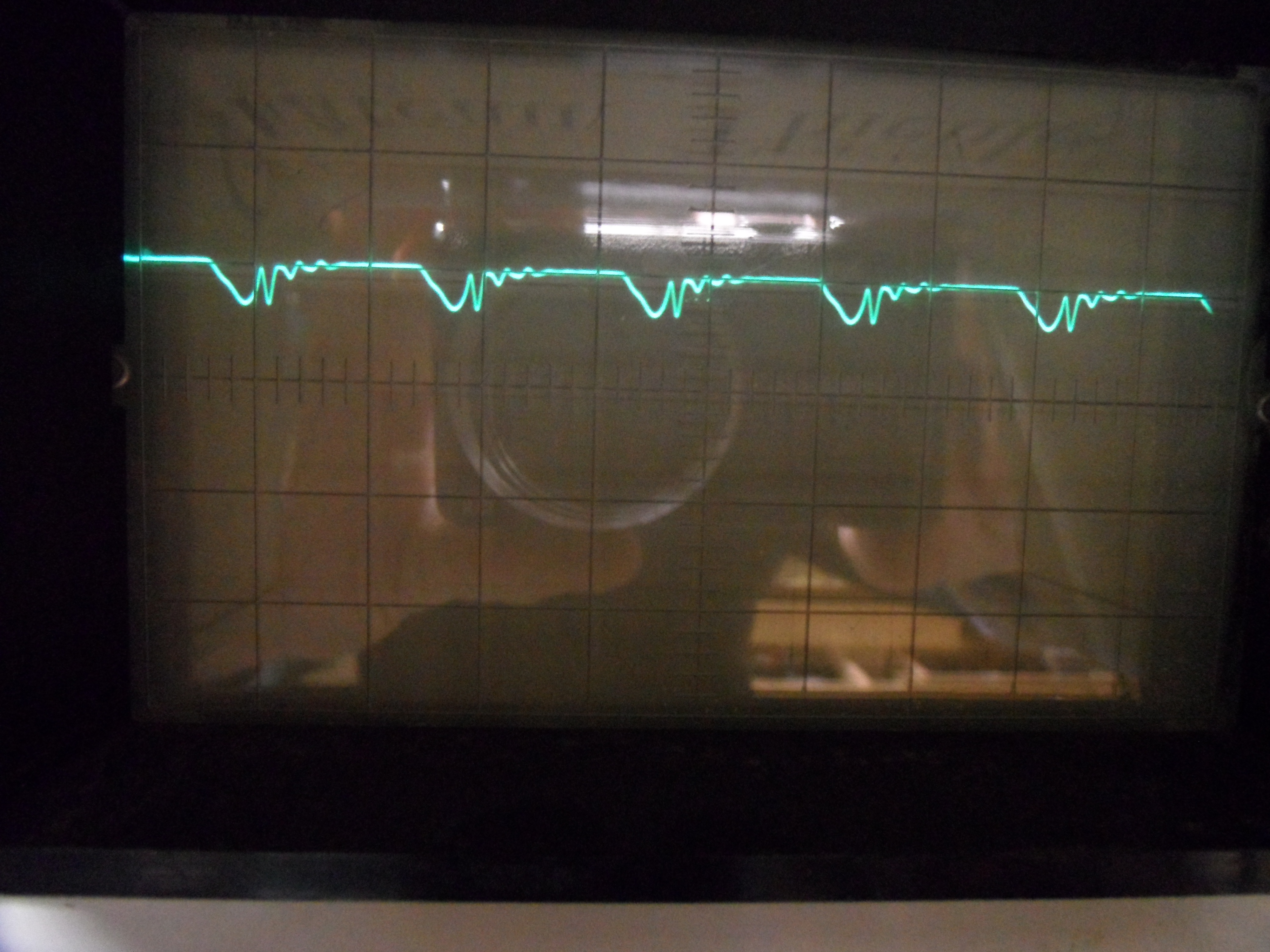

    accordé sur Bruxelles (621kHz)

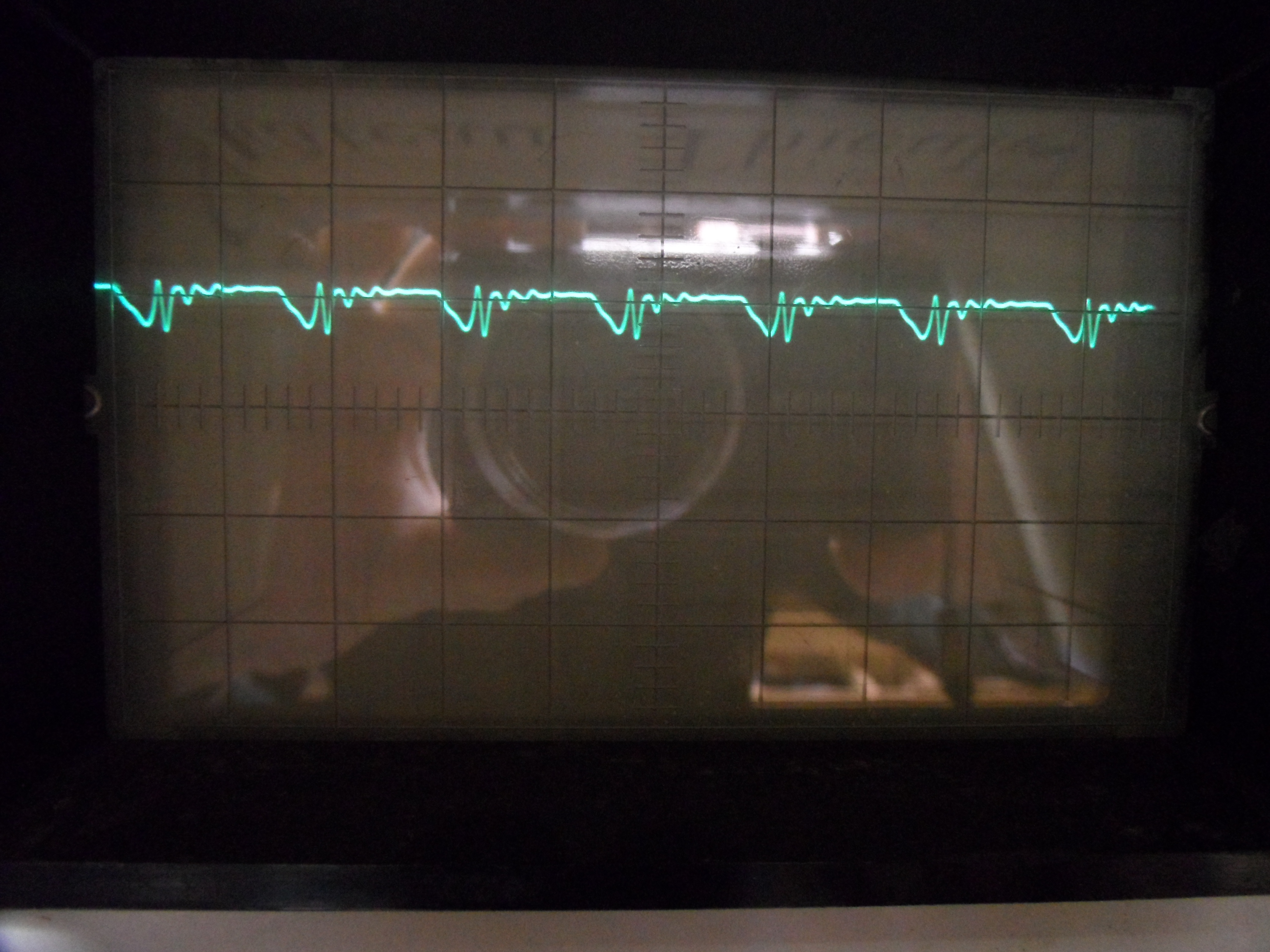

    accordé vers 900 kHz

    je n'arrive pas à avoir qqc de stable à l'écran quand cela accroche.




Sujet : accrochage SHARP BXL403 Nouveau De bthiry  Le 18-02-2017 à 01:11 sta

    bon, j'ai quelque peu progressé!

    suite aux judicieux conseils de Jacques,

    j'ai regardé du côté des différents condensateurs et je me suis aperçu que C26 , R12 et C27 était en réalité un composant unique à 3 pattes dont la jambe centrale était coupée à ras du composant. (plus de contact des condensateurs avec la masse)
    J'ai reconstitué l'ensemble avec ce que j'avais sous la main càd 2 condensateurs de 22nF et une résistance de 470 . Cela va beaucoup mieux, je n'ai quasi plus d'accrochage en PO vers 900kHz, mais le problème n'a pas tout à fait disparu...

    Les oscillogrammes aux bornes de C48 restent pareils après cette première avancée.

    Benoît


Sujet : accrochage SHARP BXL403 Nouveau De bthiry  Le 18-02-2017 à 16:47 sta

    j'ai essayé d'ajouter un 100nF en parallèle à C48 , mais cela n'a eu aucun effet...


Sujet : accrochage SHARP BXL403 Nouveau De Jacques (webmestre)  Le 18-02-2017 à 17:03 sta

    Les upload Sharp ont été mis en ligne mais ils ont tous le même problème que celui de ce fil.

    Par contre pas de problème si on enregistre le fichier.


Sujet : accrochage SHARP BXL403 Nouveau De bthiry  Le 18-02-2017 à 19:01 sta


    Merci Jacques,

    c'est curieux,
    ici je ne rencontre pas le problème. Ma config:
    W7 pro + firefox 51.0.1(32bits) & pdf ouverts dans firefox avec Foxit pdf reader
    et de plus le plugin adobe acrobat est désactivé

    Benoît


Sujet : accrochage SHARP BXL403 Nouveau De Jacques (webmestre)  Le 18-02-2017 à 19:07 sta

    Ah oui, avec le lecteur externe Foxit. Foxit le lit très bien une fois enregistré, comme acrobat d'ailleurs.

    Le lecteur interne de Firefox n'arrive pas a l'afficher (même config W7 pro et Firefox 51.01).

    Quand on extrait les images jpg comme je l'ai fait hier, on s'aperçoit que le fichier semble être un jpeg progressif, est-ce la raison ?


Sujet : accrochage SHARP BXL403 Nouveau De bthiry  Le 18-02-2017 à 20:44 sta

    je ne sais pas,

    Je ne sais plus où j'ai trouvé ces schémas. Comme quoi rien n'est parfait...

    Peut-être qu'en extrayant les images et les sauvant en jpg non progressif puis recréant le pdf cela fonctionnerait pour le plus grand nombre ?

    mais bon quel boulot !










Sujet : accrochage SHARP BXL403 Nouveau De bthiry  Le 18-02-2017 à 20:59 sta

    en bref,

    le schéma accroche autant que le poste!

    Benoît
