| Sujet : Branchement condensateurs Excelsior 55 Nouveau | De Vincent_Duret Le 22-11-2016 à 20:16 sta  |
|
Bonjour,
J'aurais besoin de votre aide car j'ai un doute sur le branchement d'un condensateur sur une radio Excelsior 55 et malheureusement le schéma électrique ne m'aide pas.
Est-ce que quelqu'un aurait la possibilité de m'envoyer une photo du branchement du condensateur de 200M ?
Merci à vous.
|
|
| Sujet : Branchement condensateurs Excelsior 55 Nouveau | De Vincent_Duret Le 22-11-2016 à 20:19 sta |
|
Je corrige, c'est le condensateur de 50M.
|
|
| Sujet : Branchement condensateurs Excelsior 55 Nouveau | De Orca Le 22-11-2016 à 20:24 sta |
|
Bonsoir,
''50M'' 50µF?
S'il s'agit bien du chimique 50µF en // avec la résistance de polarisation de la finale BF, le + est à relier côté cathode et le - au chassis (bien vérifier au passage, la présence de la résistance de polar).
Orca
|
|
| Sujet : Branchement condensateurs Excelsior 55 Nouveau | De Vincent_Duret Le 22-11-2016 à 20:39 sta |
|

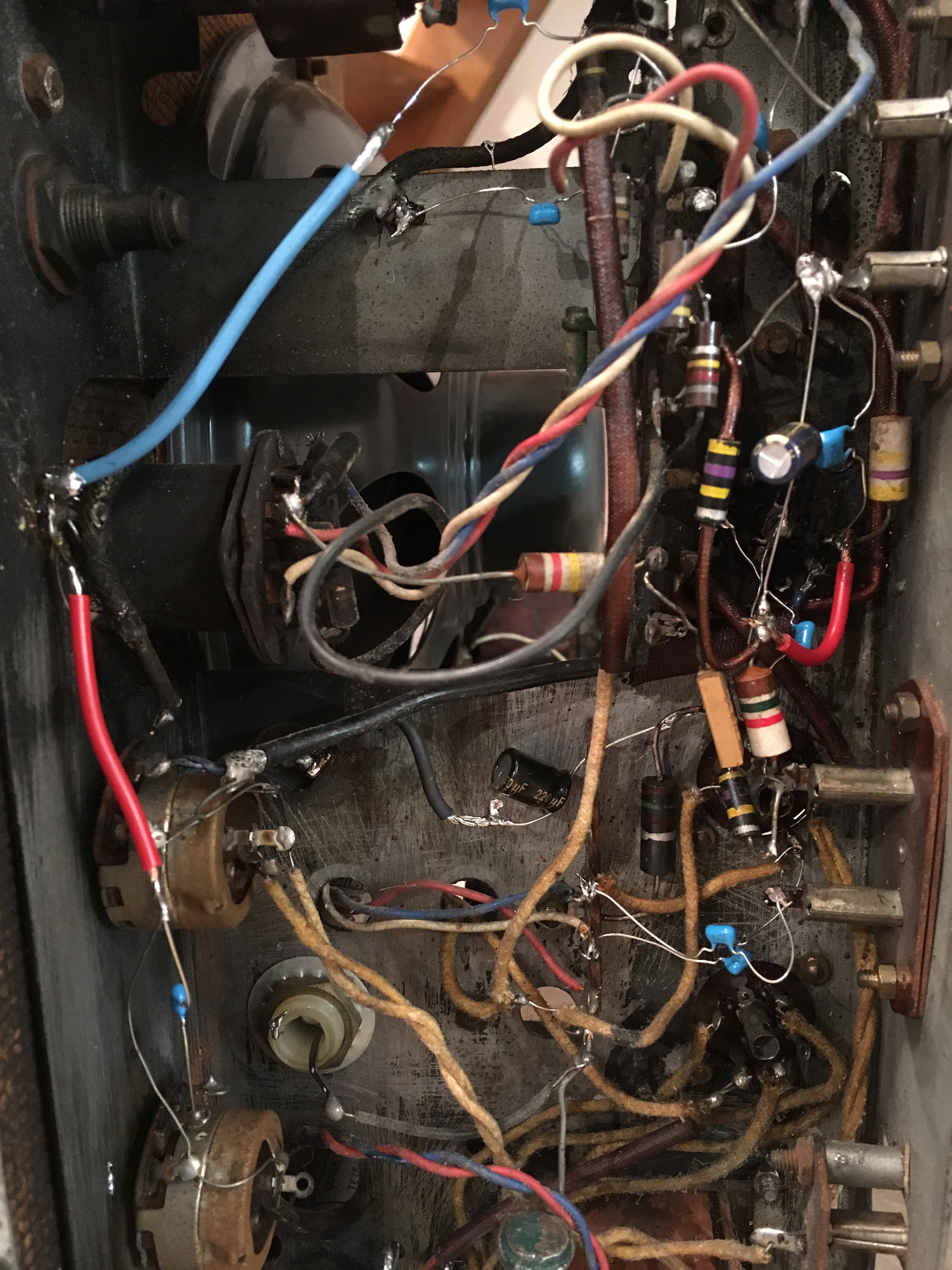

Il s'agit du condensateur de 50µF. Je pense pas que ce soit celui en // de la résistance. Sur la photo il s'agit du condensateur polarisé visible sur la photo. J'ai un doute sur le branchement du fil rouge à la suite de celui-ci.
| |
|
| Sujet : Branchement condensateurs Excelsior 55 Nouveau | De crilemans Le 23-11-2016 à 09:11 sta |
|
Bonjour.
Si c'est le + du condo qui abouti à l'affreuse soudure ça va.
Mais surtout faire une soudure UNIQUE et non 3 bouses.
Seule la soudure partielle du haut est correcte car elle brille, le reste
est terne et surement granuleux.
Bonne soudure.
crilemans.
|
|
| Sujet : Branchement condensateurs Excelsior 55 Nouveau | De F6CER Le 23-11-2016 à 09:36 sta |
|
Bonjour
Juste un conseil :nettoyez toutes ces traces de saleté avec un simple pinceau et de l'alcool ménager , et vous verrez que les soudures se font beaucoup mieux
|
|
| Sujet : Branchement condensateurs Excelsior 55 Nouveau | De jcj Le 23-11-2016 à 11:48 sta |
|
Bonjour,
Ce poste à été entièrement refait avec de nombreuses erreurs.
Il est inutile de vouloir faire une comparaison avec le câblage d'origine. ->
Gros travail en perspective...
| |
|
| Sujet : Branchement condensateurs Excelsior 55 Nouveau | De Vincent_Duret Le 23-11-2016 à 12:41 sta |
|

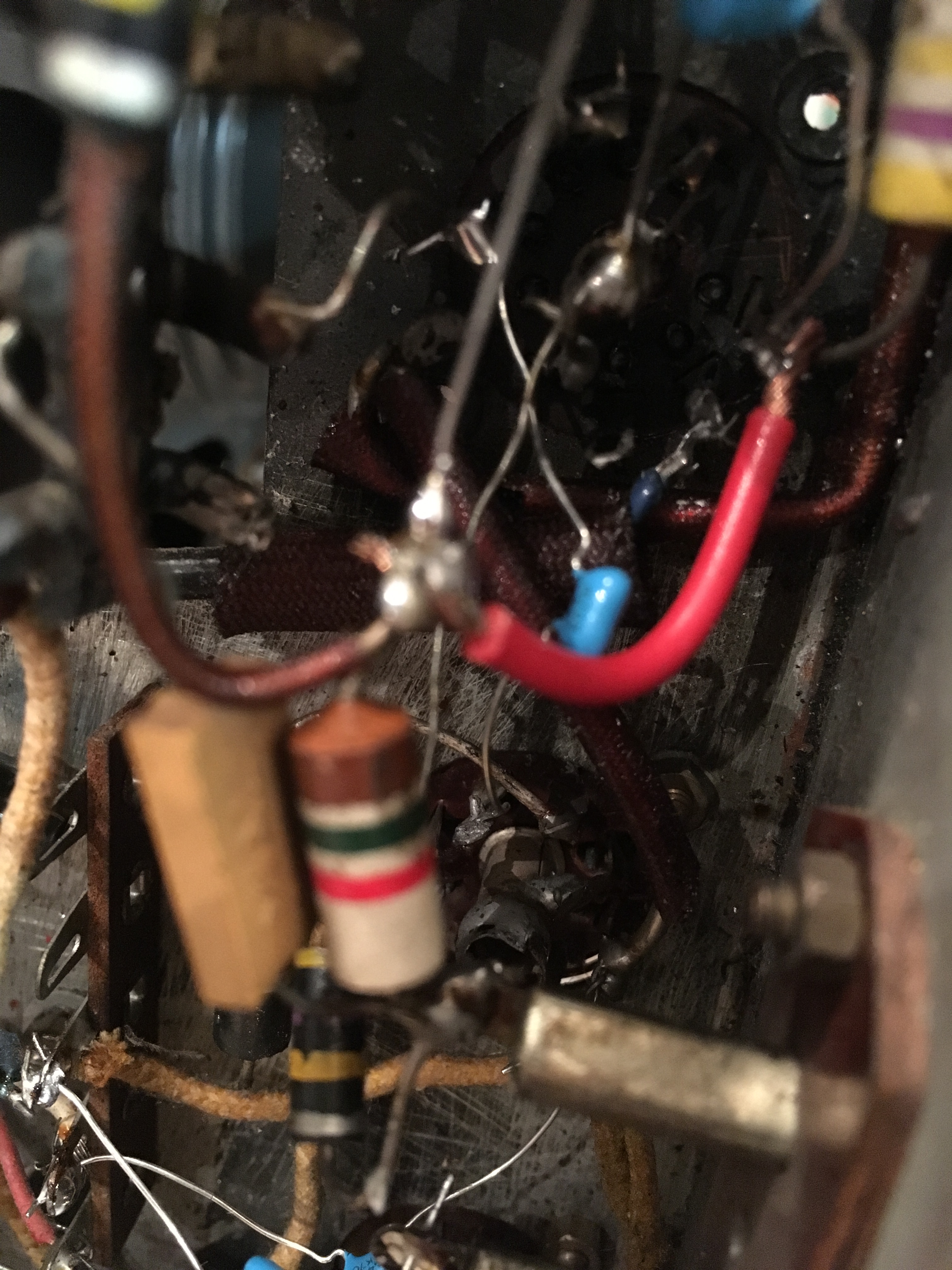

Effectivement, j'ai récupéré ce poste en l'état et je n'arrive pas à comparer quoi que ce soit avec les schémas trouvés. On m'avait dit que des nouveaux condensateurs avait été soudés en lieu et place des ancien mais j'ai vraiment un doute sur l'emplacement de la connexion entre le condensateur et la lampe EBF80 car il y a un tout petit reste d'une ancienne soudure sur la patte juste à côté (voir photo).
| |
|
|
