Sujet : Alimentation flyback Nouveau De F1SPI  Le 22-10-2016 à 18:12 sta

    Bonjour

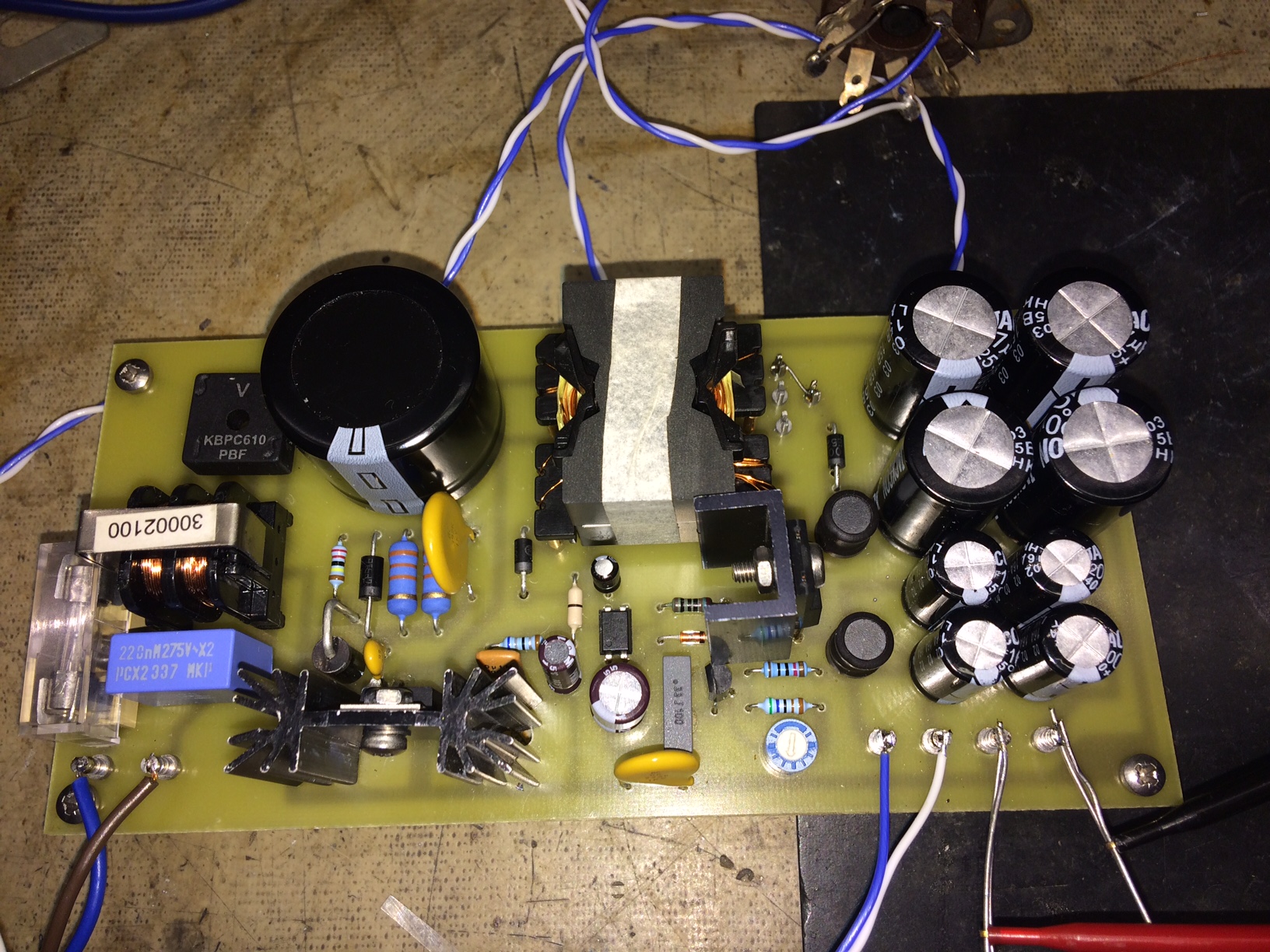

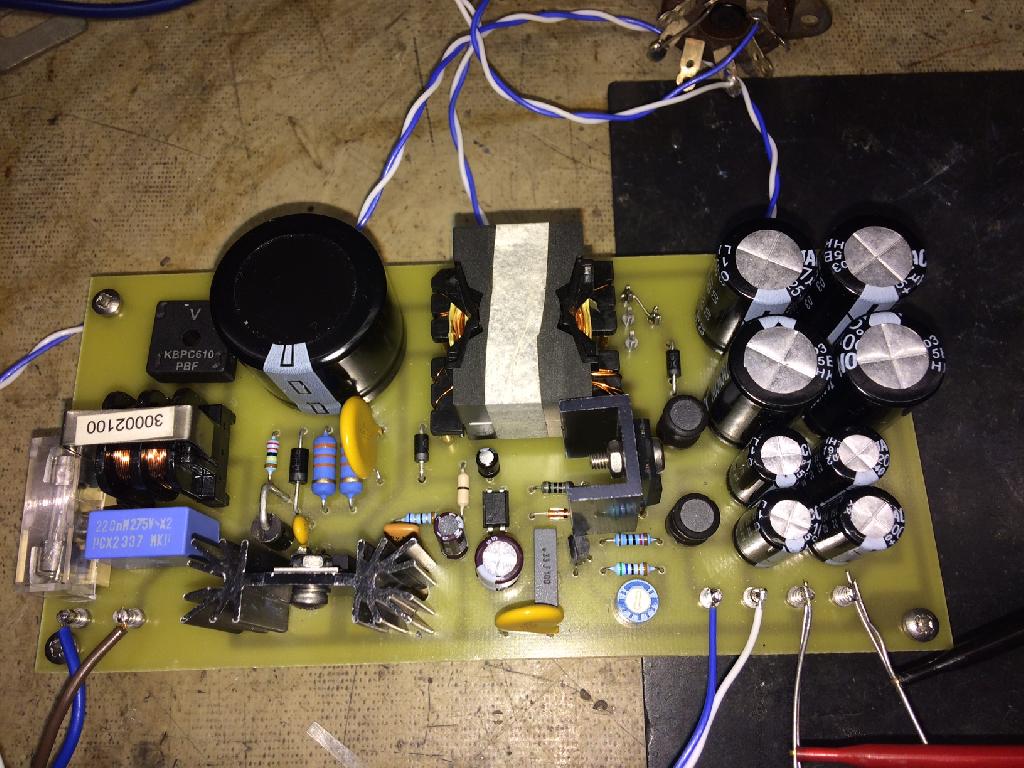

    je reviens sur cette alim que j'ai réalisé, elle est pour l'instant
    sous forme de proto, mais elle fonctionne, j'ai donc 6,3 V / 2 A
    et 270 V 20 mA (pour l'instant) je dois faire une mise au point
    sur la sécurité (j'a déjà bouzillé un TOP 246)
    le circuit magnétique est un PQ32/20, j'ai déterminé l'entrefer
    à savoir 0.5 mm.
    pour la version définitive, il faut que je modifie le PCB.
    Il est important de respecter les éléments donnés sur le schémas.
    La diode 6.3 V doit être minimum une 10 A en boitier TO 220.
    J'ai monté une 3A elle a explosé ce qui m'à couté le TOP 246
    dont je parle plus haut.


 Fichier
.PDF


Sujet : Alimentation flyback Nouveau De casevech  Le 22-10-2016 à 19:09 sta

    malgré ma jeunesse je suis un peut curieux,a quoi sert une tel alimentation


Sujet : Alimentation flyback Nouveau De F1SPI  Le 22-10-2016 à 19:31 sta

    Re

    à remplacer les transfos d'alimentations qui ont pratiquement
    disparus sur le matériel actuel.
    Avantages, relativement faciles à réaliser, fonctionne de 85 v à 240 V automatiquement peut donc être utilisé partout dans le monde et peut aussi fonctionner en courant continu sur les mêmes tension, inconvénients si mal blindé pas mal de parasites et souvent manque de fiabilité.
    par contre en faire l'étude est assez intéressant (à condition d'avoir les nerfs solides )


Sujet : Alimentation flyback Nouveau De georgesgiralt  Le 24-10-2016 à 12:19 sta

    Belle réalisation !
    J'ai une paire de questions :
    Avez vous trouvé des ferrites avec entrefer ? Si non, comment avez vous réalisé l'entrefer de 0,5 mm ?
    Comment faire pour augmenter le courant du 6,3V ? (à 5 A par exemple)
    Pourrais je obtenir le typon du circuit imprimé ?


Sujet : Alimentation flyback Nouveau De latriode21  Le 24-10-2016 à 16:24 sta

    bonjour à tous et toi F1SPI je suis intéressé aussi pour avoir d'autres renseignements
    en ce qui concerne le calcul du transfo pour avoir deux tensions de sorties .Je pense que
    20mA c'est trop juste pour un ampli de même comme l'a précisé Georgegiralt 2A pour le 6.3v
    Je vais suivre ce post intéressant .Cordialement Latriode21


Sujet : Alimentation flyback Nouveau De latriode21  Le 24-10-2016 à 16:30 sta

    Re Je n'avais pas vu qu'il y avait un pdf dessous l'image avec beaucoup de renseignements
    mais comme je ne suis pas un spécialiste des alim à découpage ,des tuyaux sont les bienvenus!Merci!


Sujet : Alimentation flyback Nouveau De F1SPI  Le 24-10-2016 à 19:18 sta

    Bonsoir

    pour l'entrefer j'utilise du carton, il existe des ferrites avec entrefer de ce modèle
    mais il n'est pas distribué par mes fournisseurs classiques, sauf pour des noyaux type ETD
    où l'on trouve des ferrites de 0.2,0.3 et 0.5 mm d'entrefer, la jambe centrale est plus courte.
    concernant le typon pas de pb mais je dois d'abord le modifier, je le mets en ligne sitôt les modifs effectuées.
    je pense quand augmentant la section du secondaire, à savoir passer de 3 fils de 0.4 à 5 fils de 0.4 pour 2 spires comme indiqué sur le schéma cela devrait fonctionner.
    j'ai réalisé cette alim que pour l'expérimentation car cela était intéressant..
    je vous tiens informé de la suite.


Sujet : Alimentation flyback Nouveau De bthiry  Le 24-10-2016 à 21:04 sta

    bonsoir,

    je me fais la réflexion suivante:

    hormis l'intérêt très réel de la conception personnelle du montage,
    un bricoleur moins pointu peut-il envisager ce qui suit:

    on récupère une alim de PC. Ces alimentations peuvent fournir facilement plusieurs ampères sous 5V et 12V. Il parait que leurs tensions de sortie peut-être modifiée en modifiant la valeur d'une résistance dans un pont diviseur. donc on fait cette modif pour que le +5V monte à +6.3V et le 12 V augmente en proportion.. ensuite on repère le secondaire qui va fournir le +12V * 6.3/5 = 15.12 V et on lui connecte le primaire d'un petit transfo ferrite bobiné pour obtenir en sortie de la HT que l'on filtre classiquement . Cela pourrait-il être viable ?

    les chimiques sur le 5V et le 12V devront sans doute être changés pour tenir la nouvelle tension...

    C'est viable ou complétement farfelu ?

    Benoît


Sujet : Alimentation flyback Nouveau De georgesgiralt  Le 24-10-2016 à 23:19 sta

    Benoît,
    Les alims de PC n'ont pas un seul composant en trop... J'ai bien peur que la moindre modif conduise à une forte quantité de fumée....
    Enfin, il se peut que le 3,3V soit celui qui sert à la régulation. Il faudra donc le charger pour que l'alim fonctionne. Vu les courants présents, cela fait pas mal de chaleur à dissiper...
    Mais je peux me tromper ...


Sujet : Alimentation flyback Nouveau De bthiry  Le 25-10-2016 à 00:50 sta

    bonsoir Georges,

    cela dépend de l'alim, j'en ai certaines qui démarrent sans charge, d'autres demandent une petite charge pour démarrer (de quelques dizaines de mA à 200mA sur le 5V selon l'alim...)

    et puis il y a ce lien qui donne quelques pistes intéressantes...
    http://perso.crans.org/al…/

    Benoît


Sujet : Alimentation flyback Nouveau De latriode21  Le 25-10-2016 à 09:29 sta

    Bonjour! personnellement j'ai déjà essayé de bidouiller le transfo pour voir comment je
    pouvais faire varier la tension cela n'a pas fonctionné l'alim n'oscillait plus il faut je pense
    modifier certains condensateurs .Je ne suis pas assez calé pour cet exercice .Je suis donc ce
    poste pour avoir des tuyaux .Modifier une alim de PC c'est une bonne idée car elles sont très
    puissantes .Cordialement Latriode21


Sujet : Alimentation flyback Nouveau De Jo  Le 25-10-2016 à 20:15 sta



    Bonsoir
    oui , il est possible de faire varier la tension de sortie sur une alim de PC.
    http://radio.pagesperso-o…

    Mais pour généré la HT à partir de 12v continu ne serait-ce pas compliqué ?


Sujet : Alimentation flyback Nouveau De bthiry  Le 25-10-2016 à 21:18 sta

    bonsoir,

    l'idée est de connecter directement le primaire d'un transfo ferrite (à bobiner) 15V / 280V au secondaire existant (12V gonflé)de l'alim PC ... on a plus besoin de la partie redressement et filtrage du circuit 12V en fait.

    Benoît


Sujet : Alimentation flyback Nouveau De Roger R  Le 26-10-2016 à 00:32 sta



Sujet : Alimentation flyback Nouveau De georgesgiralt  Le 26-10-2016 à 09:01 sta

    Alors, résumons nous : Nous avons besoin d'une alim qui donne 6,3V / 3A et 270 V/20 mA soit environ 26 W et ce avec un rendement d'au delà de 85~ 90%.
    Et vous proposez de modifier une alim d'au moins 300 W de très mauvaise qualité (en général) et de dissiper tout ou partie de cette puissance pour que l'alim en question régule proprement et donne des tensions dans les tolérances....
    Souvent, je ne vous comprends pas.


Sujet : Alimentation flyback Nouveau De bthiry  Le 27-10-2016 à 00:06 sta


    ''moi y en a pas savoir Patron là dis donc,

    alors moi y en a poser question aux copains!!!

    en tout cas:moi pas connaître rendement alim PC, pas équipé pour mesurer ça présentement.

    mais vraiment elles font bien le boulot, vraiment!

    Donc la question y en est: ça y en a farfelu leur mettre directement au cul du transfo () un autre transfo ferrite bien calculé pour obtenir HT plutôt que BT....???''




Sujet : Alimentation flyback Nouveau De Roger R  Le 27-10-2016 à 08:10 sta

    Georges,
    Pas d'accord, une alim de PC de 300w est bien plus puissante que 26w soit, mais à découpage tout de meme. Il ne faut pas imaginer que les 274w non utilisés seront perdus et dissipési.
    Le rendement n'est pas si mauvais...
    Par contre, j'ai un doute sur la possibilité de raccorder un autre transfo sur le secondaire de celui de l'alim, car elles fonctionnent en pompes de charge...


Sujet : Alimentation flyback Nouveau De georgesgiralt  Le 27-10-2016 à 10:08 sta

    Il ne faut pas imaginer que les 274w non utilisés seront perdus et dissipési
    Ben, si, en grande partie.
    1) il leur faut une charge pour démarrer => il faut trouver quelle tension sert au démarrage et y mettre une charge suffisante pour que l'alim démarre.
    2) il faut qu'elles régulent proprement pour que les tensions soient justes => donc a) il faut charger presque complétement le secondaire qui est régulé, et b) il faut aussi que les secondaires non employés soient en partie chargés afin que l'ensemble des tensions soient justes...
    J'en ai une qui donne les courants mini et maxi par secondaires sur l'étiquette...
    Donc on va pomper près de la puissance maxi.... CQFD.
    En tout cas, moi, je ne ferai pas la modif suggérée par Bthyry car je ne supporte pas la fumée. Le tout, dit sans condescendance.


Sujet : Alimentation flyback Nouveau De Roger R  Le 28-10-2016 à 00:23 sta

    Il ne faut pas une charge importante pour démarrer et obtenir la régulation d une alim PC...
    Pour le dernier mot nous sommes d'accord. Je ne ferai pas la modif non plus, mais plus à cause des dimensions de l'alim PC et du coté usine à gaz de la solution.


Sujet : Alimentation flyback Nouveau De Tèséséfe.56  Le 29-10-2016 à 17:54 sta

    Bonjour à tous ! ! !

    Juste une ou deux petites remarques ...
    Sur les alims de PC il y a toujours un circuit (µcontroleur) qui ''surveille'' les tensions et/ou le ou les courants ; donc si vous voulez changer la tension, cela me semble compliqué car il faudra trouver la fiche technique du µcontroleur et si vous avez de la chance avec la fiche il y aura un schéma type d'utilisation (j'ai dis avec de la chance car le schéma n'est pas fourni à chaque fois ...)
    à partir de la fiche et du schéma vous pourrez modifier les composants pour l'adapter à votre utilisation ...

    D'autre part, bien souvent, ces alims sont mal filtrées ... pour causes économique (moins de composants) mais les sérigraphies vous indique où devraient se trouver les élément absent du filtrage. Là je pense que suivant les pays la tolérance des parasites n'est pas la même ()

    Bon courage pour votre projet.

    Pascal.


Sujet : Alimentation flyback Nouveau De Tèséséfe.56  Le 29-10-2016 à 19:07 sta

    Re
    J'ai omis de dire qu'il ne faut pas oublier que les tensions sont issus d'un transformateur, donc si vous voulez élever une tension, il faudra ruser. Dans le cas présent il est plus facile d'abaisser la tension à partir du 12 volts.
    CDLT


Sujet : Alimentation flyback Nouveau De JCM  Le 29-10-2016 à 19:55 sta

    Malgré le démontage de dizaines d'alim de PC je n'ai jamais vu de µcontroleur dedans; peut être sur le très haut de gamme ?
    Par contre il y a un circuit de protection à base d'ampliOPs transistors diodes résistances etc...


Sujet : Alimentation flyback Nouveau De georgesgiralt  Le 15-01-2017 à 12:11 sta

    Cher F1SPI,
    Où en êtes vous de cette alimentation ?
    Avez vous mis le typon à jour ?
    Je serai bien preneur ...
    En attendant, tous mes vœux pour 2017 !


Sujet : Alimentation flyback Nouveau De F1SPI  Le 15-01-2017 à 17:08 sta

    Bonjour

    pour l'instant statu quo, je n'ai plus de labo, je suis entrain de le réaménager dans une autre pièce,
    j'occupais le dressing, madame voulait le récupérer, j'ai dis OK mais je me réinstalle dans le pièce qui nous sert de bureau.
    cela sera plus fonctionnel et plus confortable, en principe opérationnel mi février.
    je vous informerai de l'évolution.
    meilleures voeux aussi,
    Jean-Luc
