Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De aerophy  Le 11-10-2016 à 12:32 cms

Bonjour,

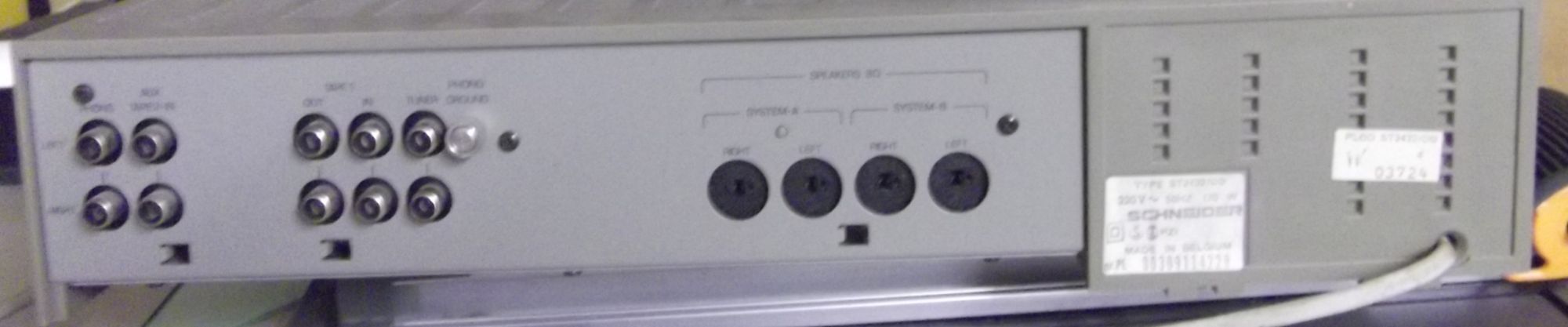

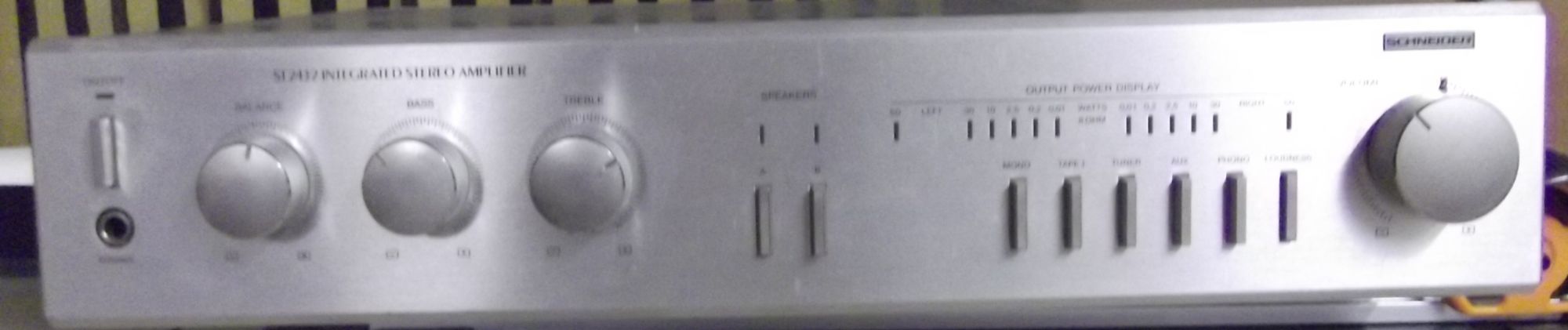

j'ai récupéré un ampli SCHNEIDER ST2422, seul un canal fonctionne. C'est un ampli sans prétention, mais bon il peux re-servir, donc je voudrais bien le remettre en marche.

Auriez vous son schéma, s'il vous plait?

 Merci et bonne journée.



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De dede2000  Le 11-10-2016 à 13:00 sta

    Vu la bête et l'age ça doit être un Circuit Hybride en sortie (très fragile en cas de CC sur les sorties HP).

    Dans ce cas nul besoin de schéma. Des photos de l’intérieur serait très parlantes pour la suite des évènements!




Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De aerophy  Le 11-10-2016 à 14:14 cms

Bonjour,

oui c'est exact on a un circuit hybride STK2129. Donc pas de réparation possible?



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De bthiry  Le 11-10-2016 à 16:38 sta



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De F6FLC  Le 11-10-2016 à 16:56 sta

    Bonjour,

    pour le schéma, il y a plus de chances de trouver l'original Philips
    mais il faut trouver la référence qui lui correspond

    Michel...


Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De dede2000 en vadrouille  Le 11-10-2016 à 17:01 sta

    Cela est tout a fait réparable en changeant le circuit en cause comme cité plus haut attention cependant de vérifier le type de haut parleur que vous aller brancher la dessus pas de HP capacitif ou autre joyeusetés du genre HP standard et pas moins de 8 ohms si vous branché 2paires! Si non ça va le claquer !


Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De dede2000  Le 11-10-2016 à 20:35 sta

    Un dernier point pour dessoudé le ci mort je vous conseille de coupé les pattes du ci avec une petite pince coupante, et de dessoudé les morceaux de connexions. Çà évite de stressé le circuit imprimé très fragile également (les pistes et plages se décollent facilement sous l'effet de la chaleur)!


Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De aerophy  Le 11-10-2016 à 23:11 cms

Bonsoir,

Grand merci à tous pour vos réponses et conseils.

 Il s'agit aprés recherche du même  ampli que le Philips F4211, est ce que le schéma Philips est disponible?

j'aimerais bien tester le circuit avant de  changer l'ampli STK2129, histoire d'eviter de le recramer si il y a un autre défaut dans le circuit...

 Philippe



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De bthiry  Le 11-10-2016 à 23:29 sta

    je n'ai trouvé que le F4212 qui utilise aussi le même circuit STK2129. ....>

    Benoît

 Fichier
.PDF



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De aerophy  Le 11-10-2016 à 23:49 cms

Merci beaucoup Benoît, super !! je crois à 1 ère vue que c'est le même schéma, je regarde tout çà demain car il se fait tard!

Cordialement.

 Philippe



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De aerophy  Le 16-10-2016 à 21:50 cms

Bonjour,

J'ai enlevé l'ampli STK2129.

J'ai fait pas mal de mesures, la zener 6.2 v (code 6535) délivre bien 6 v sur les entrées des AN7060 MAIS on a env 31 volts sur les collecteurs des BC 640 (entrées de l'ampli STK) pour 1.2 volts donné par le plan, j'ai pensé qu'ils étaient HS, je les ai dessoudés, testés et ils sont bons. Pourquoi cette tension aux collecteurs des BC 640 ?

je ne voudrais pas passer à côté d'un défaut si je rebranche un STK 2129 neuf pour le reclaquer aussitôt !!



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De bthiry  Le 17-10-2016 à 00:19 sta

    vous mesurez cela sur les 2 canaux ? (....donc aussi sur celui qui fonctionnait?)
    (sur les broches 1 et 16)

    et combien mesurez-vous sur les broches 7 et 10 ? ( -33V au lieu de -1.2 V ?)


Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De pointcom  Le 17-10-2016 à 08:51 sta

    Bonjour,

    Si le collecteur du BC640 est en l'air, il est logique d'avoir une tension, l'émetteur est à 32 volts et la base à 31,4, il y a donc 0,6 volt sur la base qui rend le transistor ''passant''.



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De aerophy  Le 17-10-2016 à 11:44 cms

Bonjour,

Merci pour vos réponses.

 Ok pour l'émetteur du BC 640, logique.

 Pour les tensions des broches de l'ampli (ampli est dessoudé, broches " en l'air") on a 1 et 16 : 37v /  7 et 10 : -37.5v  /  4 et 13 : -1.8v.

Je note que les tensions autour des 33v sur le plan sont mesurée à 4-5 volts supérieures, je ne vois pas trop pourquoi...

 negatifs condo filtrage  2x4700µF-->sur le  "2540" : -38v et sur le "2539": -1.8v.

 ConcernantLe canal qui "marchait": en fait  on avait des led de facade qui s'affichaient indiquant le niveau de sortie mais pour le son c'etait un son quasi inaudible, donc +/- HS ?!



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De pointcom  Le 17-10-2016 à 12:56 sta

    Les tensions sont normales, il n'y a aucune consommation, VCC max est à 43V, par contre c'est un peu le défaut de ces circuits hybrides, si la tension secteur est un peu forte, une pointe à 280 v grille ces circuits. Avec des transistors de puissance classiques, la marge est plus importante.

 Fichier
.PDF



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De dede2000  Le 17-10-2016 à 13:02 sta

    Oui ces Modules sont des cochonneries mais bon ça permettais a l’époque de faire de la HIFI pas chère!



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De aerophy  Le 17-10-2016 à 13:47 cms

D'accord. Et si on abaissait la tension soit sortie 48 v alternatif, soit sorie pont, disons de 5/6 volts ....



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De bthiry  Le 17-10-2016 à 17:29 sta

    le transfo n'a pas une position 240 V ?


Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De aerophy  Le 17-10-2016 à 17:50 cms

Eh non  pas de choix 220/240 v !!!

Mais je viens de faire un montage pour abaisser le 240 v, montage vu dans le forum, mercip our les auteurs) avec un transfo supplémentaire 240v/18 v que j'avais sous la main, et j'abaisse la tension de 20 volts sur le 240 volts (mesure secteur prise 242 volts) et sur le secondaire j'arrive  à 52 volts  avant le pont de diodes (pour 56 v auparavant), puis en entrées ampli 6 et 11 à 35 volts pour 38 volts auparavant... est ce que cela va suffire ? est ce que ce genre de montage à des inconvénients?



Sujet : AMPLI SCHNEIDER ST 2422 Nouveau De bthiry  Le 17-10-2016 à 19:16 sta

    à priori non !
