| Sujet : SONY ST 5055L Nouveau | De pointcom Le 24-05-2016 à 17:44 sta |
|
Bonjour
Je suis en train d'essayer de réparer ce tuner, après nettoyage, il fonctionne mais le niveau est très faible en FM et il n'y a pas de stéréo.
Je pensais au décodeur, mais le niveau est très faible en entrée.
J'ai besoin de votre aide pour comprendre le fonctionnement du muting bien que je ne pense pas que la panne se situe à ce niveau, le son est déjà faible en sortie du discri.
Je sèche
Merci à tous
| |
|
| Sujet : SONY ST 5055L Nouveau | De dede2000 Le 24-05-2016 à 18:04 sta |
|
Si le niveau est faible en sortie du discri c'est que la chaine de réception n'est pas au mieux de sa forme, pour commencer il faut changer toutes les capas chimiques (je sais c'est fastidieux mais si on fait les choses autant bien les faire) car vu l'age du biniou il y a fort a parié qu'ils sons sec comme des saucissons HI x 3!!
Ensuite il faut reprendre l'alignement de la chaine avec un gêné HF et un voltmètre BF pour réglé au maximum!
Ne pas avoir de stéréo est normal si le niveau de signal a l’entrée du décodeur et faible!
|
|
| Sujet : SONY ST 5055L Nouveau | De Schoser Le 24-05-2016 à 18:48 sta |
|
Bonjour à vous,
- Si la Réception AM fonctionne ? OUI ou NON ?
1) Ne Toucher à aucun réglage (à moins que le mal soit fait)
2) Avant de remplacer quoi que ce soit, vérifier l'Alimentation +15 volt (Emetteur de Q701) et les Tensions mentionnées sur la Schéma de la Partie FM (le Haut du Schéma de Transistor Q101 à diodes D203-D206.
- Presque pas de Condensateurs Chimiques sur la FM ?
- Il y a un Tuner Input Meter (Vumètre), est-ce qu'il dévie sur une Station FM forte ?
Si OUI !
- Avec un Oscillo, voir si l'on retrouve de la BF sur le Condensateur C218 (1µf/50V), celui-ci peut-être SEC ?
Prenez votre Temps et Bon dépannage,
Amicalement,
Patrice
|
|
| Sujet : SONY ST 5055L Nouveau | De pointcom Le 24-05-2016 à 19:04 sta |
|
Réponse dans le texte
Si la Réception AM fonctionne ? OUI ou NON ? OUI
1) Ne Toucher à aucun réglage (à moins que le mal soit fait) rien touché
2) Avant de remplacer quoi que ce soit, vérifier l'Alimentation +15 volt (Emetteur de Q701) et les Tensions mentionnées sur la Schéma de la Partie FM (le Haut du Schéma de Transistor Q101 à diodes D203-D206. Tensions très proches des valeurs du schéma
- Presque pas de Condensateurs Chimiques sur la FM ?
- Il y a un Tuner Input Meter (Vumètre), est-ce qu'il dévie sur une Station FM forte ? Déviations tout à fait normales sur toutes les stations faibles ou fortes (entre 3 et 4,5 / 5)
Si OUI !
- Avec un Oscillo, voir si l'on retrouve de la BF sur le Condensateur C218 (1µf/50V), celui-ci peut-être SEC ? BF présente mais de faible niveau, condo remplacé = idem
Merci
|
|
| Sujet : SONY ST 5055L Nouveau | De Schoser Le 24-05-2016 à 19:52 sta |
|
Re...
- Niveau BF Faible ? ... quelle Amplitude ?
- Ne pas oublier C216 (33µf/10V) et C220 (3,3µf/25V)
- Contrôler l'Ampli IF Q203, Ses Tensions, peut-être le Transistor ?
Bonne Suite !
Amicalement,
Patrice
|
|
| Sujet : SONY ST 5055L Nouveau | De pointcom Le 25-05-2016 à 17:27 sta |
|
C 216 Douteux = remplacement sans changement
C220 OK 3.27 µF au capacimètre
Tensions Q203 OK tension collecteur un peu élevée 11,2V pour 10,5V mais le 15V est a 15,5V.
Je les remplacé par un BC 107, aucun changement.
Par contre le niveau est bien plus élevé lorsque je mets le contrôleur entre la masse et la base de Q203.
Le marquage de Q203 est en partie effacé, 2SCxx4 pour 2SC633 sur le schéma
Des idées ????
Merci
|
|
| Sujet : SONY ST 5055L Nouveau | De Schoser Le 26-05-2016 à 17:23 sta |
|
Bonjour,
- Je remettrais pour Q203 le Transistor d'origine, un NPN BC107 ne convient pas dans ce circuit IF.
Puis j'irais voir ce qui se passe autour de IC201 (voir page 5 du PDF) et ce qui se trouve en dessous (Q206) ainsi que Q207 et Q208 pour le Mute (on en parle page 6 ainsi que le Synoptique en page 8 du PDF).
Bon Courage,
Amicalement,
Patrice
|
|
| Sujet : SONY ST 5055L Nouveau | De pointcom Le 26-05-2016 à 18:16 sta |
|
J'ai vérifié les valeurs des résistances et des condensateurs, remplacé les diodes D201 à D206, remis le transistor Q203 (qui est un 2SC634), testé les transistors Q204 a Q208 (tensions lorsqu'ils sont en place et déssoudé HFE).
Rien d'anormal et ça ne fonctionne pas.
Je vais craquer
|
|
| Sujet : SONY ST 5055L Nouveau | De Schoser Le 27-05-2016 à 11:34 sta |
|
Bonjour,
''Rien d'anormal et ça ne fonctionne pas.
Je vais craquer''
- Questions Simples :
1) En Position FM, MUTE coupé, est-ce l'on entend du souffle ?
- Si OUI...
- MUTE enclenché, celui-ci disparaît ?
2) Est-ce que les Commutations sont saines (Clavier) ? ... (ne pas utiliser de K60-600 ou autre KF)
On ne craque pas pour si peu ?
... Je viens de passer d’innombrables heures sur un Multimètre Digital dont la Galette de Commutation d'entrée avait une fuite (Affichage variable de 5 à 300 mV variable)
-- Il faut tout explorer, l'Appareil a plus de 40 ans !
Bon Courage, ce Tuner en vaut la peine, très bel Appareil !
Patrice
|
|
| Sujet : SONY ST 5055L Nouveau | De pointcom Le 28-05-2016 à 13:08 sta |
|
Tous les test réalisés ne m'ont pas permis de trouver.
J'ai:
remplacé la zener pour avoir la bonne tension.
continué la vérification des tensions
vérifié les commutations
Ce que je ne comprends pas, c'est pourquoi le niveau semble bon en absence de signal et en particulier sur 87.5 et 108, je précise que le muting fonctionne sur ces 2 fréquences.
Je sèche
|
|
| Sujet : SONY ST 5055L Nouveau | De Schoser Le 31-05-2016 à 21:49 sta |
|
Bonsoir,
Que devient ce beau Tuner Sony ?
Amicalement,
Patrice
|
|
| Sujet : SONY ST 5055L Nouveau | De pointcom Le 01-06-2016 à 07:47 sta |
|
La seule panne trouvée, c'est le potentiomètre de l'indicateur de réception, je n'arrivais pas à calibrer à 4,8 comme indiqué sur la notice. Oxydation de la piste.
Mais toujours pas de niveau correct ni de stéréo évidemment. J'ai du rater quelque chose.
Merci
|
|
| Sujet : SONY ST 5055L Nouveau | De pat45 Le 03-06-2016 à 07:34 sta |
|
Si le niveau semble bon en absence de signal d'émission radio FM, c'est probablement que le problème vient de la BF . C'est à dire du traitement entre le discri et l'entrée du décodeur ( Q204 Q205 - C303- IC301). Mettez vous sur une émission radio puissante et contrôlez les niveaux/amplifications du signal BF sur cette partie du traitement. C'est aussi normal que le signal soit ''faible'' en sortie du discri , mais il doit être d'un niveau suffisant pour attaquer correctement l'entrée du décodeur ...
|
|
| Sujet : SONY ST 5055L Nouveau | De pointcom Le 09-06-2016 à 10:50 sta |
|
Je ne trouve toujours pas la cause du dysfonctionnement.
Je vous joins les relevés de tensions aux différents points.
J'ai mis la sortie du détecteur de rapport d'un autre tuner sur la sortie du détecteur du SONY, le décodeur fonctionne et le niveau est correct. Injection sur C218 sans dessouder .
Si vous pouviez m'aider !!!
Avec mes remerciements
| |
|
| Sujet : SONY ST 5055L Nouveau | De Schoser Le 10-06-2016 à 13:33 sta |
|
Bonjour,
Suite :
Cette Manip t’a permis de localiser cette Panne sur la partie Radio FM, c’est une avancée !

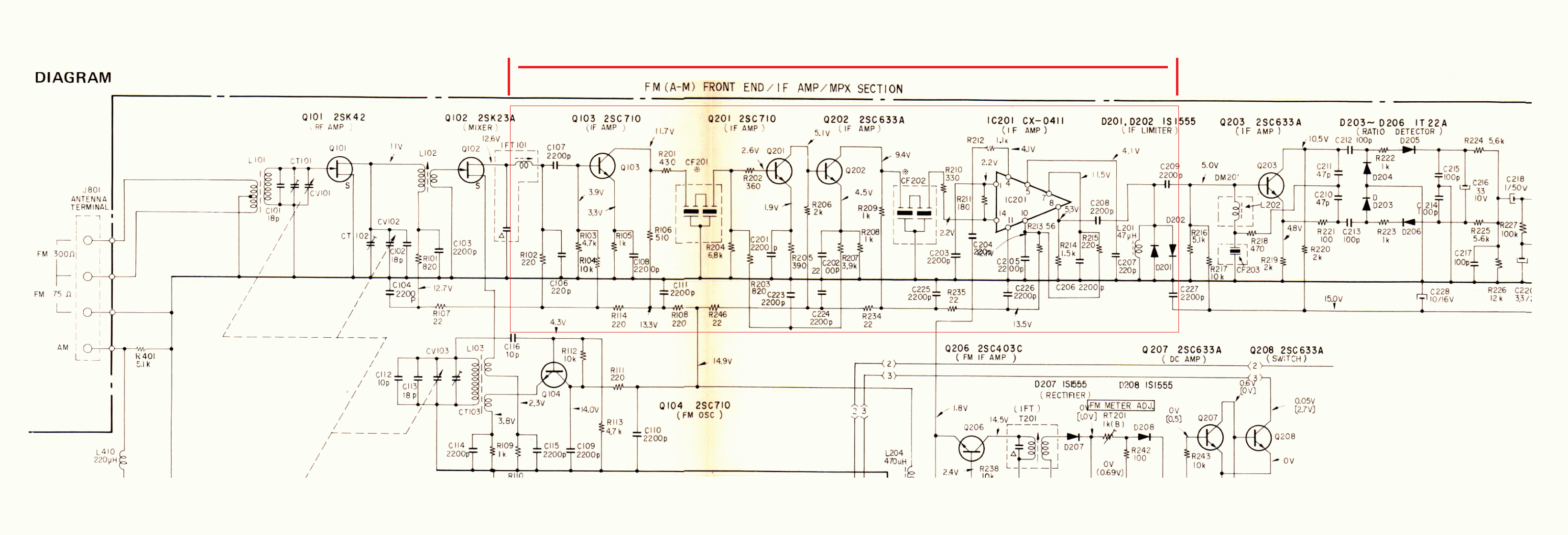

- Voir Schéma, la Panne se trouve dans l’encadré Rouge, les Fréquences Intermédiaires ?
Vérifier les Tensions sur les Transistors (Q201-Q202) ?
Deux Filtres Céramique (CF201 et CF202) ?
CX- 0411 (IC201) les Tensions ?
Bonne Journée,
Patrice
| |
|
| Sujet : SONY ST 5055L Nouveau | De pointcom Le 10-06-2016 à 13:47 sta |
|
Merci Patrice,
Les tensions sur l'IC201 me semblent correctes(voir poste précédent), je vérifie le reste.
A +
|
|
| Sujet : SONY ST 5055L Nouveau | De Schoser Le 10-06-2016 à 22:25 sta |
|
Bonsoir,
J'ai regardé le Schéma, les Tensions relevées pour l'IC 201, elles ne sont pas bonnes ?
On peu tolérer un petit écart par rapport au Schéma ?... Ecart mesuré sur l'Alim +15 Volts (-/+ 0,6 volt)
Il me semble que vous avez changé des Diodes, remettre les Origines.
- Donc il est inutile de chercher un Spécialiste Sony, ce Tuner est fait comme de nombreux, Idem à ceux des Autres Marques, rien de Spécial !
Note :
- Avec les Semi-conducteurs, il faut être très Précis dans les Mesures !, si non aucune chance de trouver la Panne !
- Qui sait, peut-être un Filtre FI de Coupé ?
Pour Info :
Le Circuit Intégré CX-0411 (If Ampli spécifique Sony) est certainement bon, et il n'a pas de remplacent ?
Il faut savoir remettre les Composants d'Origines, si pas de Résultats avec équivalent.
Vous avez encore beaucoup à Explorer sur ce Tuner (FM), il faut être méthodique !
Bonnes fines recherches,
Amicalement,
Patrice
|
|
| Sujet : SONY ST 5055L Nouveau | De pointcom Le 11-06-2016 à 13:20 sta |
|
Merci Patrice, composants d'origine remis en place sans changement.
Amicalement
|
|
| Sujet : SONY ST 5055L Nouveau | De pointcom Le 13-07-2016 à 08:13 sta |
|
Dernière manip, remplacement du transistor mélangeur sans résultat.
Je ne vois plus que le CI mais le coût est trop élevé.
|
|
|
