| Sujet : retour des puces Nouveau | De kikloy Le 18-04-2006 à 21:45 sta |
|
salut les gars
j ai eu les puces heureuses a clermont
pour commencer ce superbe presse papier (si si le vendeur me l a presente comme ça
5 euro j ai achete directe)

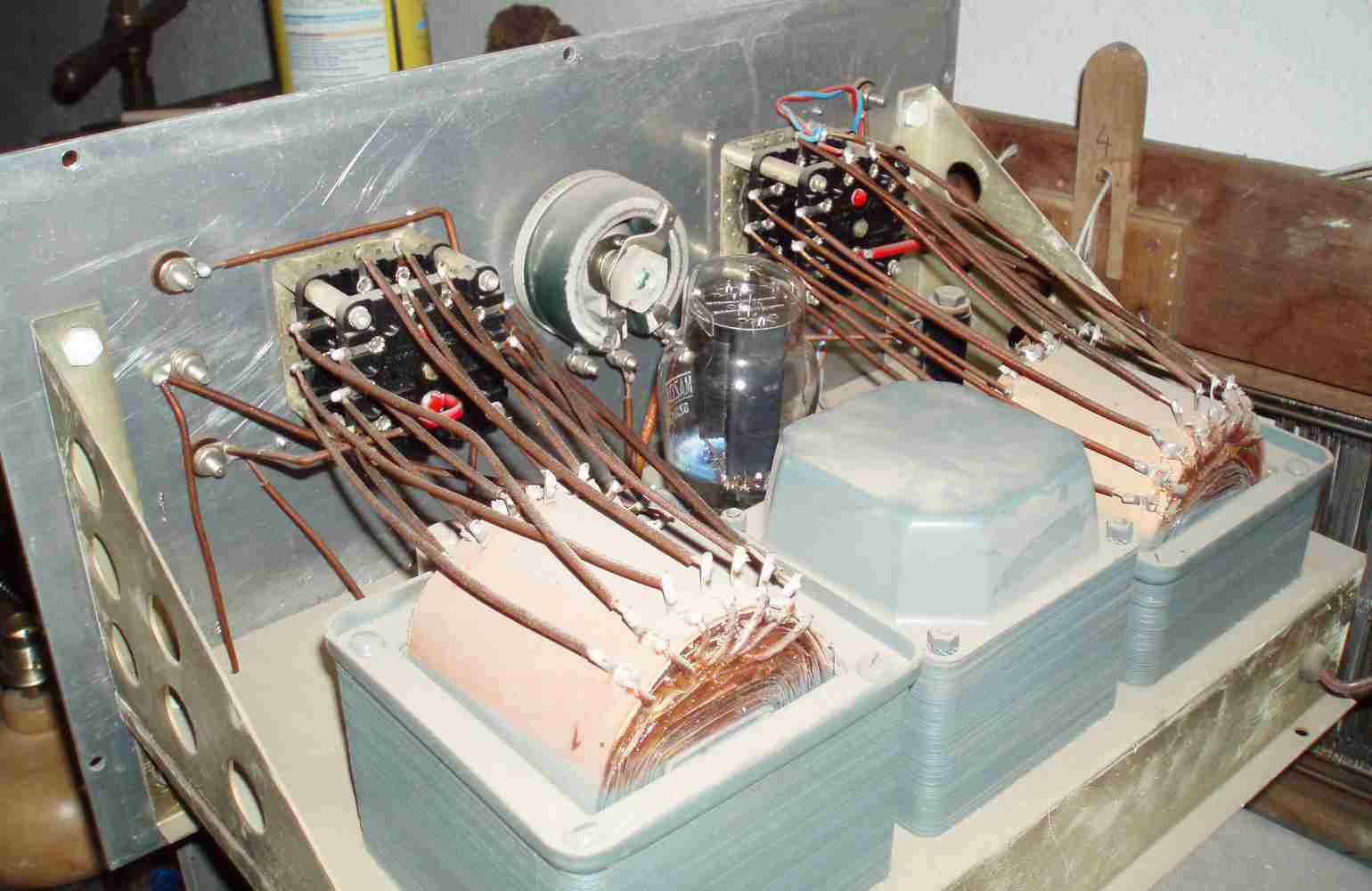

ça faisait trop longtemps que je cherchais une alim dans ce genre, de 0 a 40v
de 50 a 350v redresse ouah
louis
|
|
| Sujet : retour des puces Nouveau | De kikloy Le 18-04-2006 à 21:48 sta |
|
avec la photo c est mieux
| |
|
| Sujet : retour des puces Nouveau | De kikloy Le 18-04-2006 à 21:56 sta |
|

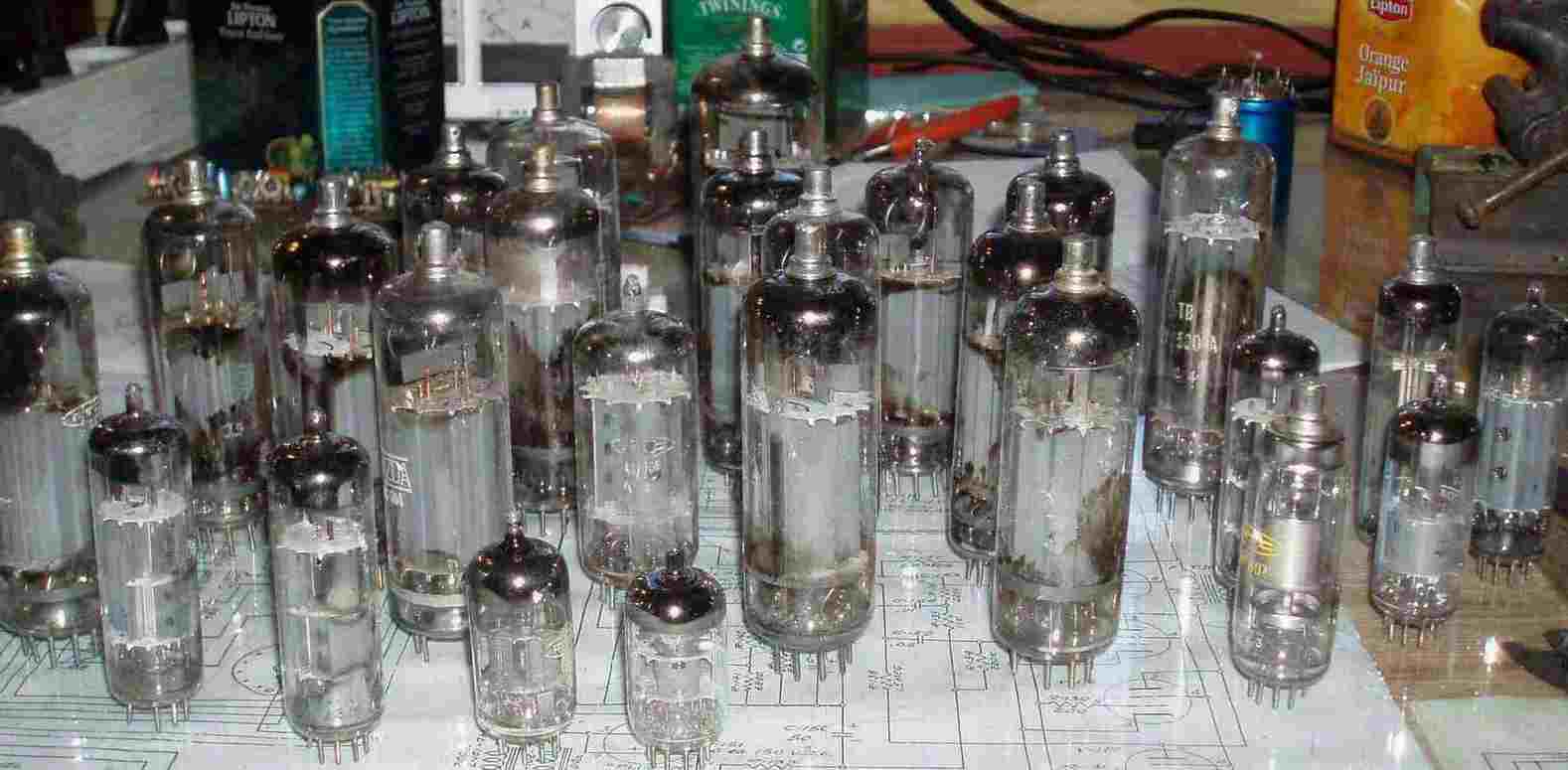

et puis une serie de tube loges dans une pauvre boite en carton j ai craque
un promeneur m accoste et me dit :ça mon petit c est des tubes de puissance
je lui retorque :vous etes de la partie?
il me repond: ben t as vu mon age!
j en ai pas su plus
enfin voila une broc comme je les aime ;pleine de satisfaction
un louis vraiment trop content![[:Hi:]](s12.gif)
| |
|
| Sujet : retour des puces Nouveau | De kikloy Le 18-04-2006 à 22:08 sta |
|
pour on5mj

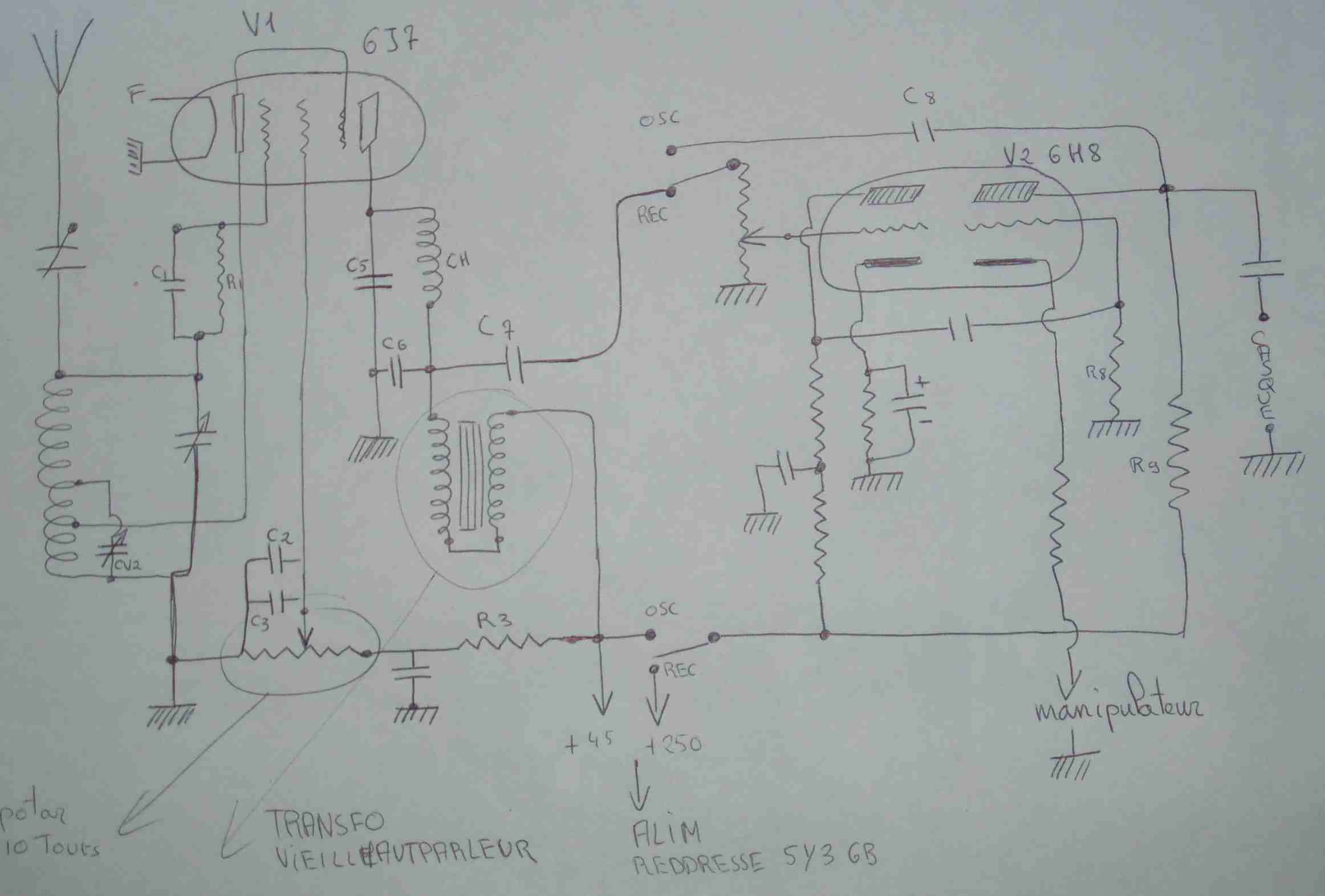

voici le schema que j ai bricole et dont rien ne sort
sauf le multivibrateur qui lui marche impec
j ai entendu une tres faible emission en branchant un ampli d ordi a la sortie de la self de choc mais vraiment tres faible
allez bonne nuit a tous
louis
| |
|
| Sujet : retour des puces Nouveau | De le vrai ON5MJ Le 18-04-2006 à 22:47 sta |
|
Qq remarques d'emblée au sujet du tube d'entrée:
1. CV2 ne sert qu'à l'étalement donc pendant la mise au point ne pas le brancher
2. pour le transfo utilisé en self de choc BF, ne pas brancher le secondaire. Ne sert à rien et si c'était un transfo de rapport 1/1 mal branché ....
3. vous êtes certain de la lampe (testée sur un autre poste ?)
4. Sans les valeurs sur le schéma ça va être difficult
5. les composants sont de la récup ou du neuf ?
6. quelles sont les tensions mesurées avec un voltmètre à haute impédance: G1, anode, HT, entrée du pot multitours, curseur du pot, sortie de la self BF,
7. évidemment contrôler le câblage dont l'absence de CC dans le CV et la continuité du bobinage.
8 côté antenne ?
Je ne peux pas croire que ce schéma hyper connu ne fonctionne pas.
Jacques.
|
|
| Sujet : retour des puces Nouveau | De Chambrion Pierre Le 19-04-2006 à 18:49 cms |
|  |
Surtout quand c'est modifié Jacques  !!!
Pas 6H8 mais 6SN7 pour le deuxième tube  !!!
La self de choc dans la plaque de V1 doit être une R100 est-ce ok ??!!
Le montage ne correspond pas au bouquin 200 montages ondes courtes, pourquoi un potar à la place de R2 ??
La self de choc dans la cathode de la 6J7 dois aussi être une R100 !
Respectez donc les schémas après ça fonctionnera peut être  !!!
Pierre
| |
|
|
| Sujet : retour des puces Nouveau | De kikloy Le 19-04-2006 à 20:07 sta |
|
bon bon; on va attendre le week end pour verifier tout ça
allez a plus et merci des infos
louis
|
|
| Sujet : retour des puces Nouveau | De le vrai ON5MJ Le 19-04-2006 à 22:11 sta |
|
Salut à tous
Je ne me suis pas intéressé au multivib car ce n'est pas lui qui pose problème.

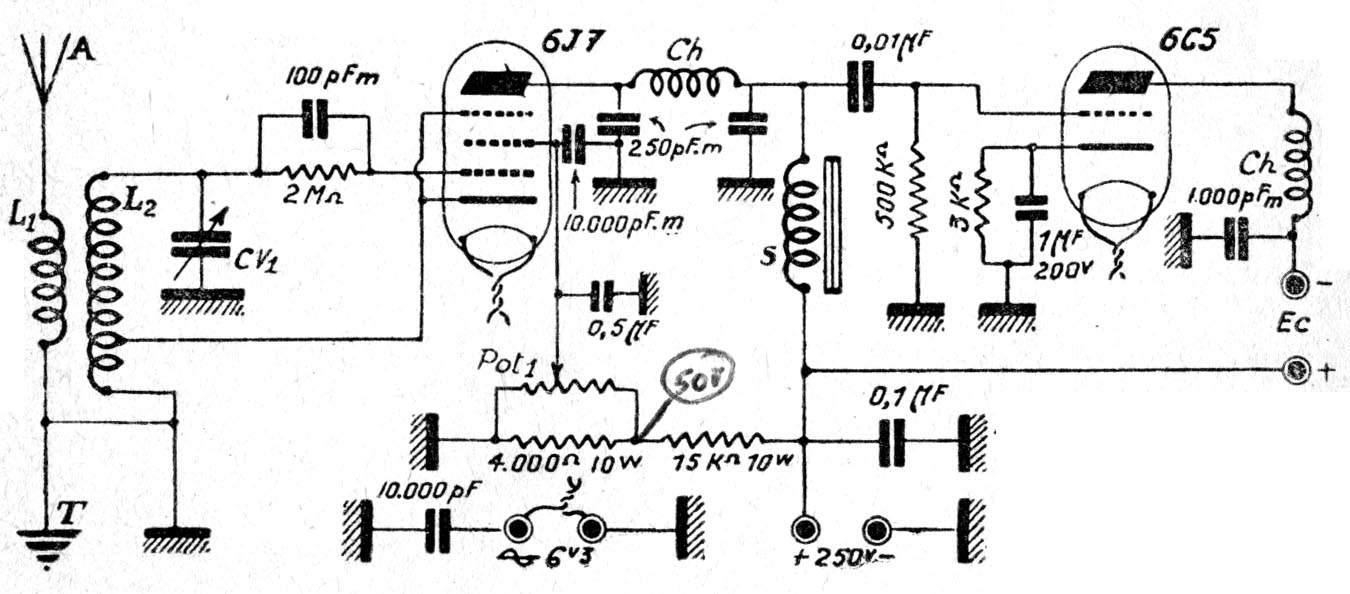

Par contre je ne suis pas d'accord avec l'idée de copier un schéma sans rien changer. C'est même essentiellement comme cela qu'on apprend. Parfois en plus il faut changer parce qu'un composant est introuvable. Alors j'incite kikloy à jeter un oeil sur un schéma similaire tiré de Raffin et qui fonctionne. Il est bien sûr un peu différent de celui de 100 montage OC mais proche de ce qu'il a imaginé.
Jacques.
|
|
| Sujet : retour des puces Nouveau | De le vrai ON5MJ Le 19-04-2006 à 22:13 sta |
|
Avec le schéma Kikloy comprendra mieux.
| |
|
| Sujet : retour des puces Nouveau | De kikloy Le 19-04-2006 à 22:16 sta |
|
|
|
| Sujet : retour des puces Nouveau | De JC Négret Le 19-04-2006 à 22:33 cms |
| |
|
| Sujet : retour des puces Nouveau | De le vrai ON5MJ Le 20-04-2006 à 07:46 sta |
|
Bonjour Louis,
Sur le schéma de Raffin, le pot fait 50K, la self de choc HF est quelconque mais une R100 conviendrait et la self BF peut être n'importe quelle self de filtrage ou même le primaire d'un transfo BF.
Remarque: il n'est pas nécessaire de faire un pont diviseur pour alimenter l'écran car une résistance et un pot en série pourrait faire l'affaire. Le but étant de fixer un point de fonctionnement de la partie triode K-G1-G2, c'est-à-dire une tension et un courant d'écran, pour doser l'accrochage de l'oscillation. Sur le schéma, j'avais noté il y a environ 40 ans la tension de 50V trouvée en fonctionnement mais je me souviens avoir démonté le pont diviseur car cela consommait trop, et l'avoir remplacé par une résistance série et un pot bobiné (mais je n'ai pas noté les valeurs). Il faut simplement pouvoir doser facilement une tension variant de 10 à 50V sur l'écran. L'avantage du pont cependant c'est que la variation est plus linéaire.
Vous ne nous avez pas dit, je crois, les fréquences à recevoir.
Jacques.
|
|
| Sujet : retour des puces Nouveau | De le vrai ON5MJ Le 20-04-2006 à 07:50 sta |
|
J'ai oublié de signaler que la prise sur les bobinages OC de Raffin se trouve à quelques spires du bout froid de la bobine. Plus vous mettez de spires plus l'oscillation démarre facilement. Ce qui n'est pas forcément l'effet recherché dans un montage qui doit quand même fonctionner sous le seuil d'accrochage. Pour un oscillateur ECO pur on mettrait la prise entre 20 et 30% du total mais ici on peut descendre nettement plus bas.
Jacques.
|
|
| Sujet : retour des puces Nouveau | De kikloy Le 20-04-2006 à 19:08 sta |
|
merci pour tous ces informations
je vais imprimer tous ça et y reflechir ce week end
il faut que ça marche
je suis reconnaissant de la tenacite dont vous faite preuve
ça c est de l internet comme je l aime
louis
|
|
|
