Sujet : schéma électrique Nouveau De la mouche   Le 09-02-2016 à 19:26 sta

    Bonsoir,
    Je demande s'il est possible de m'envoyer le schéma électrique du poste p-647
    Cordialement JMS




Sujet : schéma électrique Nouveau De Jacques (webmestre)  Le 09-02-2016 à 19:43 sta

    Ici on n'envoie pas de schémas.

    Fouillez dans les archives, s'il n'y est pas c'est que nul n'est tenu à l'impossible.


Sujet : schéma électrique Nouveau De jean-luc beulaygue  Le 09-02-2016 à 20:11 sta

    Bonsoir

    Z.B la mouche


Sujet : schéma électrique Nouveau De la mouche   Le 09-02-2016 à 21:40 sta



Sujet : schéma électrique Nouveau De Marcel Bourguinet  Le 09-02-2016 à 22:06 sta

    la mouche du coche...


Sujet : schéma électrique Nouveau De RETRO25  Le 09-02-2016 à 22:15 sta

    je vois que certains sont d' humeur badine ce soir !


Sujet : schéma électrique Nouveau De la mouche   Le 15-02-2016 à 17:31 sta


    Bonjour Jacques,
    Pouvez m'indiquer par quelle technologie actuelle, une valeur en nanofarad 0.1µf soit 100nf-400v polarisés, peu remplacer la technologie de 1947 de 0.1µf 1500v-polarisé. .
    Est-ce que vous me comprenez
    Cordialement
    Z.B lamouche


Sujet : schéma électrique Nouveau De F6CER  Le 15-02-2016 à 17:50 sta

    Bonsoir
    C'est parce que la technologie nouvelle est moins ancienne que la vieille technologie et par conséquence ce qui est moins vieux devient plus neuf et on a une nouvelle polarisation de volts .
    Ai-je été clair ?


Sujet : schéma électrique Nouveau De la mouche   Le 15-02-2016 à 19:00 sta


    bonsoir F6CER,
    Les techs anciennes sont aujourd'hui obsolètes.
    Ainsi ce qui est moins ancien que le plus neuf, ou plus neuf que que moins ancien à coup sûr avec la même valeur et une taille réduite le composant peu s'insérer dans le chassis.

    J'ai besoin d'un renseignement et non pas lire le texte d'un pauvre embrouillamini!

    Ainsi je demande avec quoi je peux remplacer un condo de 100nf polarisé?
    J'ai demandé un condo de 100nf polarisé à un vendeur de composants, j'attends sa réponse
    cordialement la mouche


Sujet : schéma électrique Nouveau De michel 87  Le 15-02-2016 à 19:19 sta


    Bonsoir,

    0,1 µF polarisé 1500v, je suis étonné


Sujet : schéma électrique Nouveau De Guy  Le 15-02-2016 à 20:00 sta

    Bonsoir,
    je suis aussi surpris par un condensateur actuel de 0,1 µF polarisé 400v.
    Une photo de l'ancien et du nouveau? Ce n'est peut être pas un condensateur polarisé.


Sujet : schéma électrique Nouveau De michel 87  Le 15-02-2016 à 20:26 sta


    Le condensateur a peut-être un bande noire à une extrémité.

    Ce qui ne signifie pas qu'il est polarisé.

    Une photo serait instructive.



Sujet : schéma électrique Nouveau De bthiry  Le 15-02-2016 à 22:09 sta

    de toute façon il n'est spas important qu'il soit polarisé! ce qui compte c'est sa capcité.

    pour la tension il faut voir le circuit... Souvent les anciens condensateurs affichent une tension de service et une tension d'épreuve qui est bien plus élevée. La tension de service était souvent choisie bien plus élevée que la tension réelle d'utilisation, compte tenu de la qualité des condensateurs de l'époque.
    Dans un poste de TSF les tensions dépassent rarement les 350V, un condensateur actuel isolé à 400V convient dans la majorité des cas. sinon il faut passer à la gamme supérieure, soit 630V.


Sujet : schéma électrique Nouveau De grognon27  Le 16-02-2016 à 00:54 sta

    Ainsi je demande avec quoi je peux remplacer un condensateur de 100nF polarisé?
    J'ai demandé un condensateur de 100nF polarisé à un vendeur de composants, j'attends sa réponse.

    Bonjour

    Eh bien par un 100 nF non polarisé ! Les plus petites valeurs de condensateurs polarisés sont de 1 µF. De mémoire.
    Bon courage.


Sujet : schéma électrique Nouveau De la mouche   Le 16-02-2016 à 08:32 sta

    Bonjour Michel 87,
    une photo




Sujet : schéma électrique Nouveau De la mouche   Le 16-02-2016 à 08:40 sta

    Bonjour grognon27

    Je vous remercie, je peux donc le faire.




Sujet : schéma électrique Nouveau De michel 87  Le 16-02-2016 à 09:49 sta


    Bonjour,

    Ce sont bien des condensateurs non polarisés.

    A remplacer par des capas isolées à 400 ou 630 V comme préconisé par bthiry.



Sujet : schéma électrique Nouveau De omale 13  Le 16-02-2016 à 09:56 sta

    bonjour

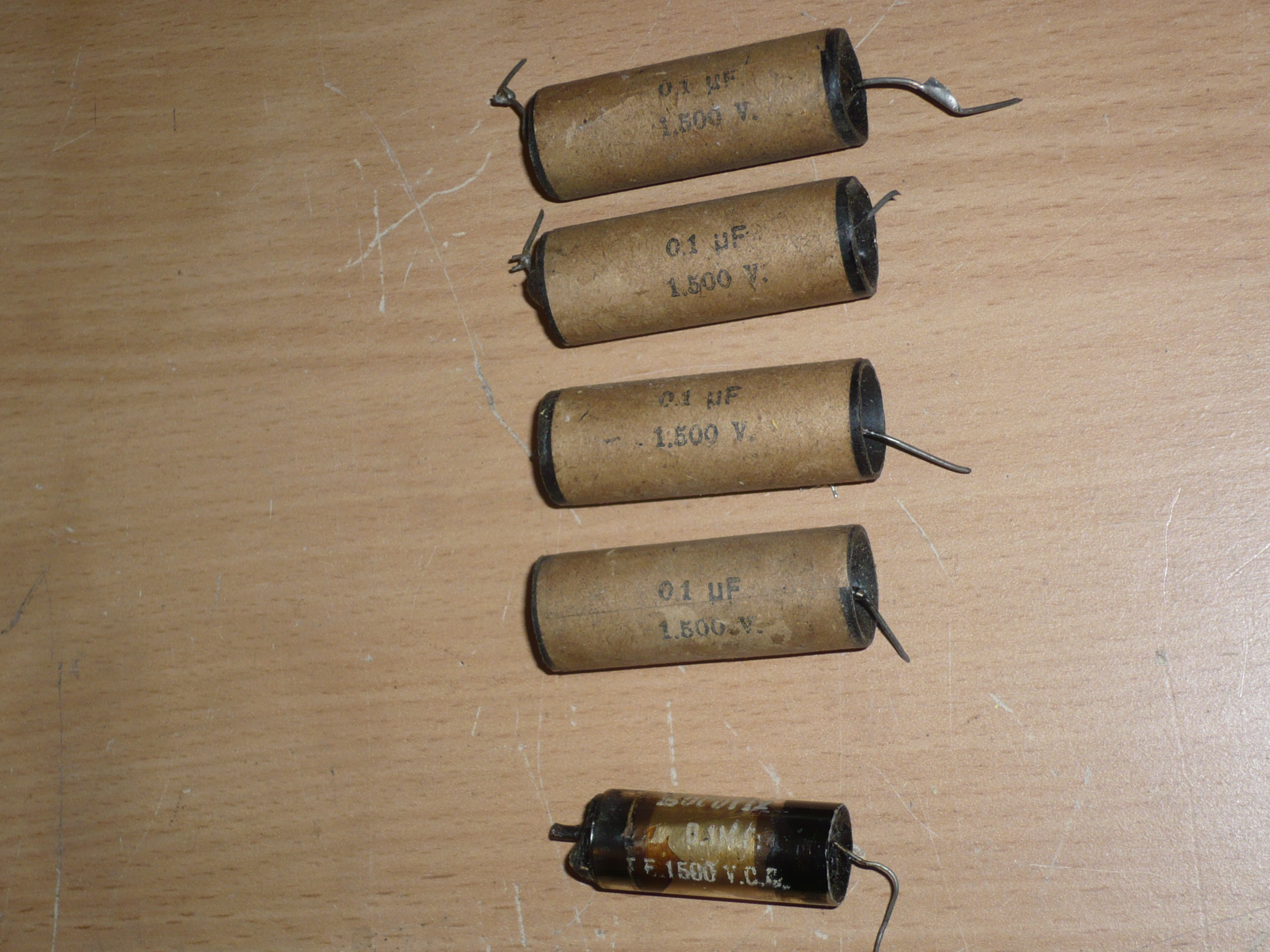

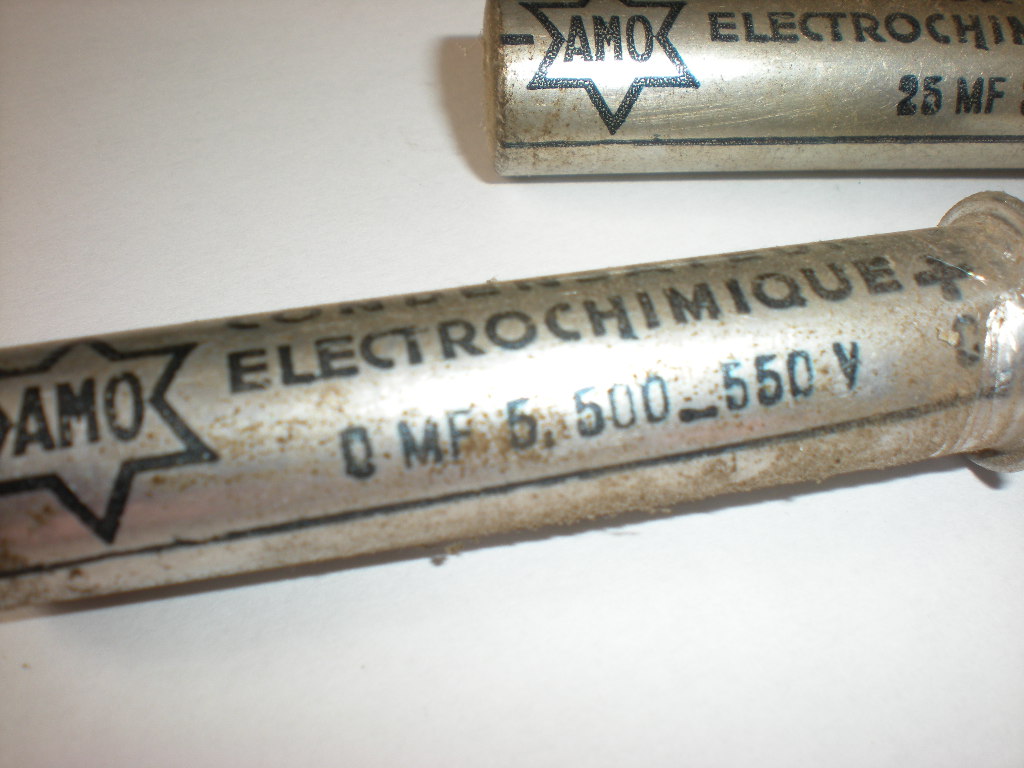

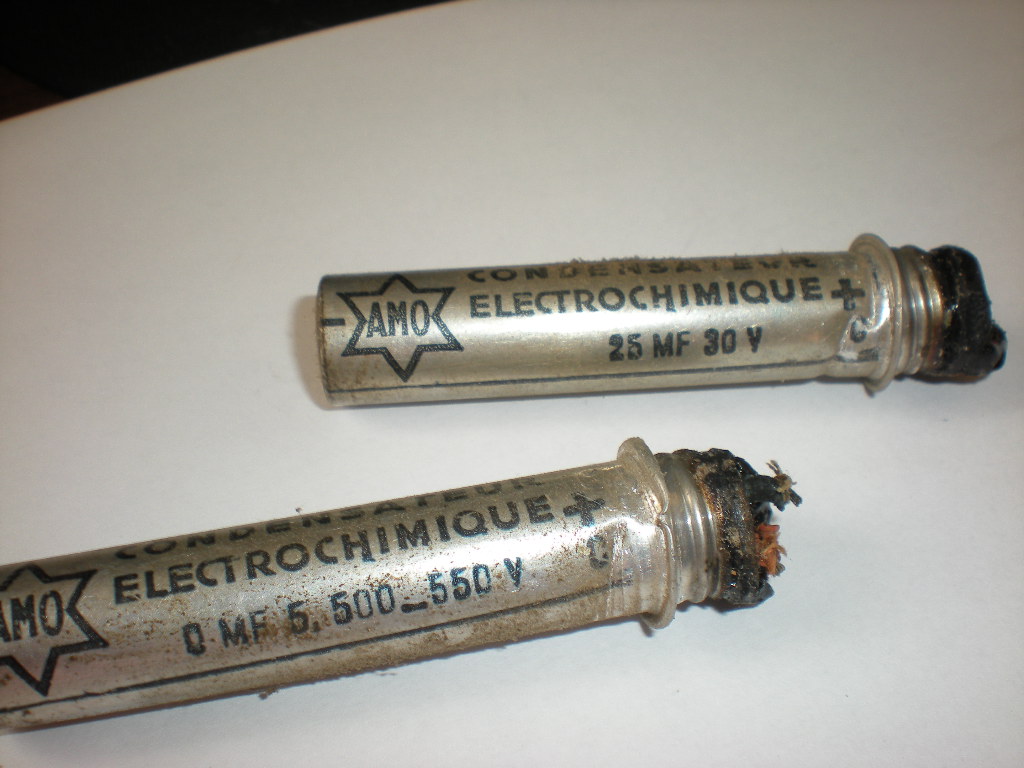

    regardez ce condo un 0.5µf>>




Sujet : schéma électrique Nouveau De vptt  Le 16-02-2016 à 10:06 sta

    Bonjour La Mouche, bonjour Omale 13,

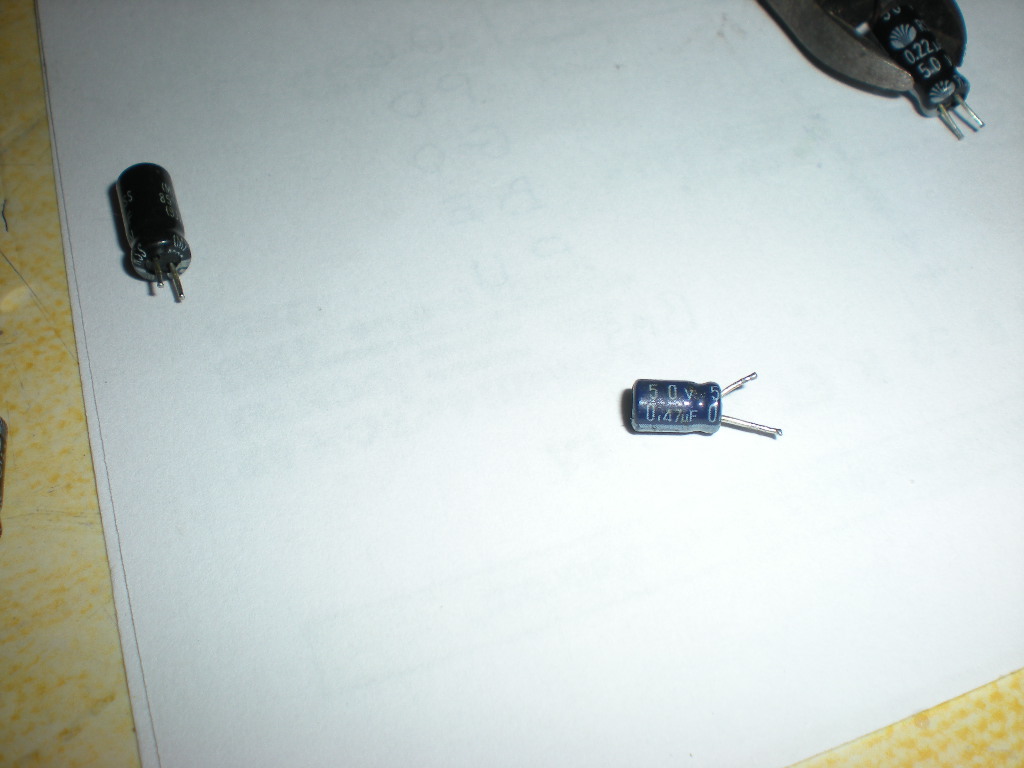

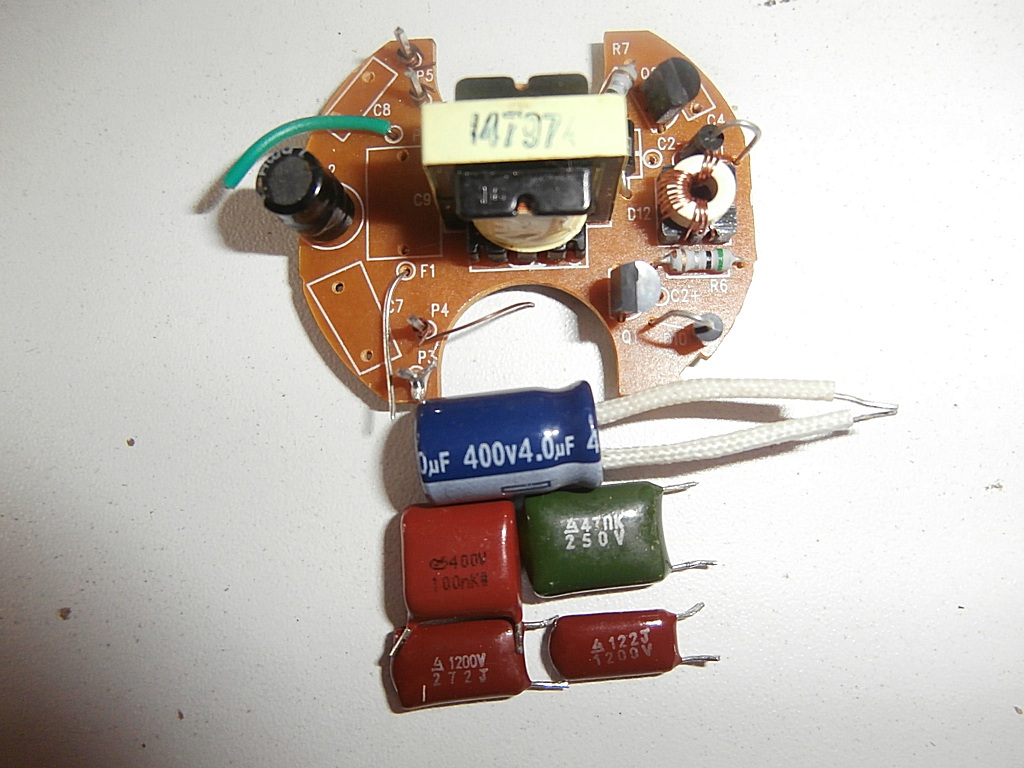

    J'ai utilisé diverses capas récupérées sur les lampes fluocompactes actuelles. A l'intérieur, la carte supporte des composants dont la tension de fonctionnement est indiquée.
    je ne sais pas si c'est d ela bonne qualité, mais par manque de capas, j'en ai utilisé parfois.
    Celle qui se trouve au milieu à gauche est une 0,1F de 400V. En revanche, les pattes sont courtes et le composant ne rentre pas dans le tube en verre d'une ancienne capa. mais c'est juste une idée de récup, sinon, on trouve facilement des capas isolées à 630V, donc ne pas hésiter à s'en faire un petit stock.

    Sinon, je rebondis sur les photos d'Omale, justement, j'ai un vieux poste TSF à réparer, et il possède lui aussi exactement les mêmes capas en tube. Mais je ne les ai pas encore enlevées. En tout cas, c'est curieux, elles sont très fines...

    Bonne restauration, la mouche !
    Joël




Sujet : schéma électrique Nouveau De RETRO25  Le 17-02-2016 à 02:12 sta

    @omale13

    avez-vous mesuré vos capas de ............. 0.5 micros - 550 V

    je pense plutôt qu' il doit s'agir de 5.5 microFarad - mesurez si c'est encore possible ! et dites nous ce qu'il en est car je n'ai jamais vu de 500 nF chimiques ...

    salutations


Sujet : schéma électrique Nouveau De omale 13  Le 17-02-2016 à 10:13 sta

    re >>




Sujet : schéma électrique Nouveau De omale 13  Le 17-02-2016 à 10:14 sta

    re
    bizarre non >>




Sujet : schéma électrique Nouveau De omale 13  Le 17-02-2016 à 10:21 sta

    re
    pour le condo AMO le 0.5 16mm *60 mm
    il a 60 ans si vraiment un 5.5 µf 500/550 volt il serai
    beaucoup plus gros a mon avis vu la technologie de l'époque


Sujet : schéma électrique Nouveau De RETRO25  Le 17-02-2016 à 13:00 sta

    OK Omale 13 c'est ce qu'on appelle la preuve par l'exemple !

    autant pour moi !

    il n'en demeure pas moins que ce type de condo n'est quand même pas courant


Sujet : schéma électrique Nouveau De la mouche   Le 19-02-2016 à 16:24 sta

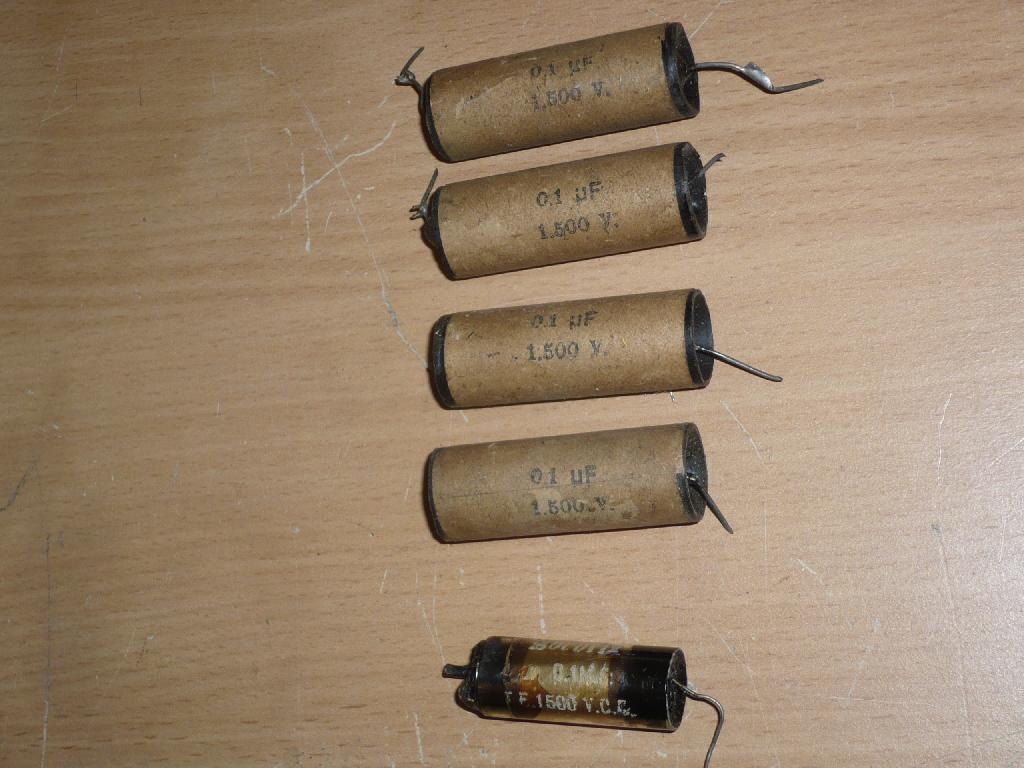

    Bien alors voilà,

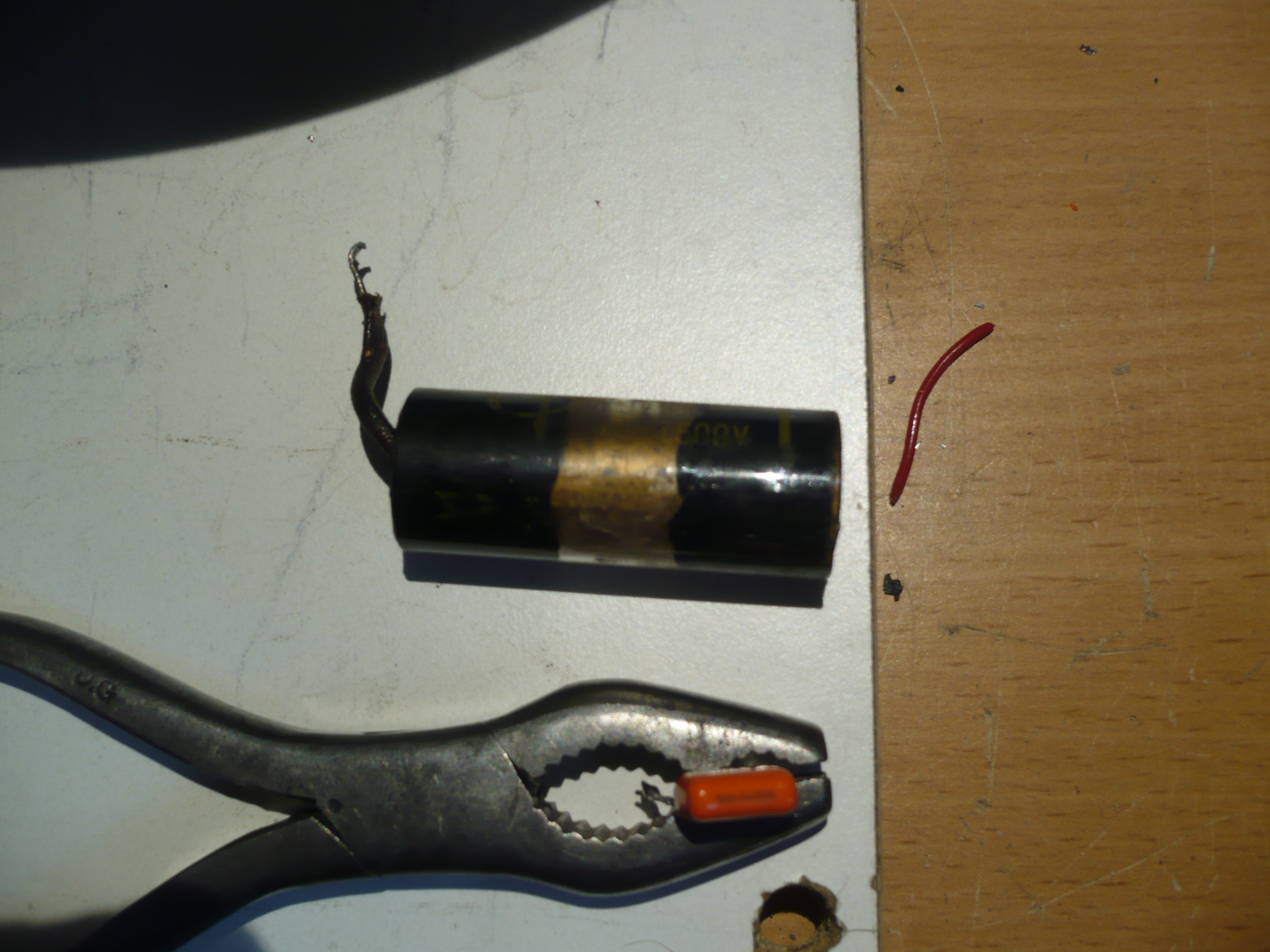

    Le gros condo est un 0,1µf ou 100nf 1500v avec à droite la barre de la cathode, le trait doré caractéristique des condos polarisés.
    Le petit condo orange est un 100n 400v sans polarisation.
    Ma question est de savoir si ces 2 condos sont équivalents,
    oui par la capacité.
    oui par la tension.
    L'un est polarisé le plus gros mais l'autre ne l'est pas






Sujet : schéma électrique Nouveau De murena  Le 19-02-2016 à 16:59 sta

    Bonjour,

    Le gros condensateur n'est pas polarisé.
    La tension de service de 400v est suffisante puisqu'à priori il n'y a pas de tension supérieure dans le poste. Mais comme c'est une tension de service maxi vous pouvez prendre du 630V ou du 1Kv dans la mesure ou n'atteint pas ces tensions c'est pareil.

    Donc oui vous pouvez l'utiliser


Sujet : schéma électrique Nouveau De la mouche   Le 19-02-2016 à 17:27 sta

    bonjour Murena,
    Je n'ai pas de tension 630v ou 1kv avec la capacité de 100nf dans mes fonds de titroirs.
    En faire un montage // série, il ne faut même y penser.
    J'ai une 30taine de 0,01µf 1kv, rien en 630v mais j'ai 2 condos 100n et 10 condos 0,01µf 400v.
    Que signifie les logos R et C entourés d'un cercle à la fin des smileys
    Murena je vous demande si il est possible de récupérer des composants qui vont bien dans le culot des lampes basses consommations
    cordialement
    La mouche


Sujet : schéma électrique Nouveau De murena  Le 19-02-2016 à 19:18 sta

    Bonsoir,

    Je disais, vous pouvez l'utiliser ! Tout seul, comme un grand, sans rien ajouter en parallèle ou en série, il convient !

    Une tension supérieure n'est pas nécessaire. Si vous prenez un sceau de 20l vous êtes sur de ne pas le faire déborder en y versant 2l, mais vous n'aurez pas plus d'eau à l'intérieur.

    Pour ce qui est de récupérer des composants c'est bien sûr possible, il suffit de faire attention aux valeurs, tensions et/ou puissances. Dans ce genre de lampe qui sont des fluo il y a des condensateurs récupérables.


Sujet : schéma électrique Nouveau De la mouche   Le 20-02-2016 à 21:01 sta

    Je te vous remercie de votre diligence Murena
    cordialement
    La mouche


Sujet : schéma électrique Nouveau De la mouche   Le 26-02-2016 à 16:03 sta

    bonjour,
    Des condos ont été récupérés sur dans ampoule fluo d'une puissance de 14w.
    J'aimerai savoir quelle est la tension max que peut supporter ce condo?
    cordialement
    Lamouche




Sujet : schéma électrique Nouveau De XYZ du 56  Le 26-02-2016 à 18:58 sta

    Avec une photo utilisant, la position ''macro'', si votre APN en est muni; nous pourrions examiner votre condo d'une façon plus... nette.
    Cordialement


Sujet : schéma électrique Nouveau De la mouche   Le 26-02-2016 à 20:32 sta

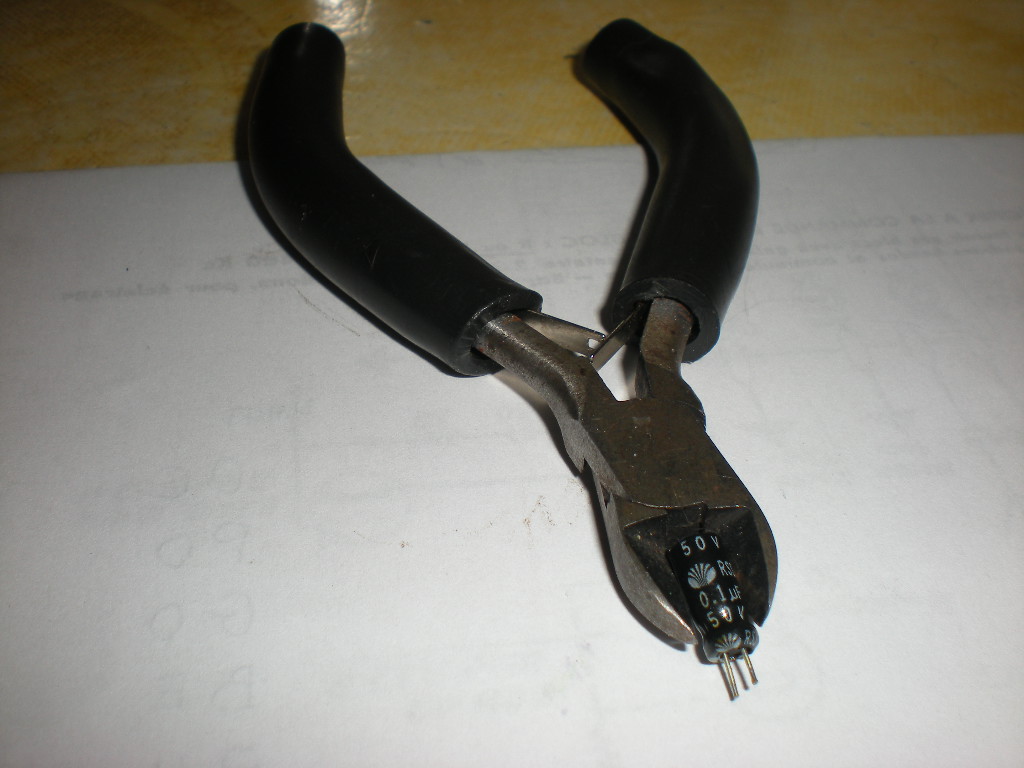

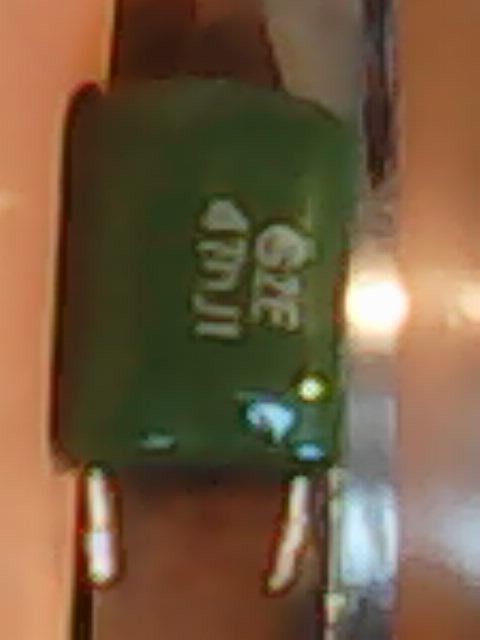

    voilà ce que peu à nouveau montrer, c'est un 47n sondé 45n8
    Quant-à la tension
    cordialement
    lamouche




Sujet : schéma électrique Nouveau De michel 87  Le 26-02-2016 à 20:53 sta


    Les deux photos se ressemblent furieusement


Sujet : schéma électrique Nouveau De Julienbeta  Le 26-02-2016 à 21:15 sta

    tester franchement sur le secteur .... avec permis de feu quand même !




Sujet : schéma électrique Nouveau De omale 13  Le 26-02-2016 à 22:11 sta

    bonsoir
    je pense que ce condo peut tenir les 330 volt
    comme le dit Julienbeta le connecter direct sur le secteur


Sujet : schéma électrique Nouveau De la mouche   Le 26-02-2016 à 22:39 sta

    un permis de feu est utilisé par le Conseiller Protection contre l'Incendie d'une entité.
    Il donne l'accord ou non à celui qui veut utiliser un appareil à braser, à souder ou une flamme risquant de propager un incendie de broussaille...
    Sont donc prévus des extincteurs selon que l'on se trouve dans un environnement électrique, de broussaille, de tissus ou dans un environnement d'hydrocarbure.
    Ces photos se ressemblent ce sont des 47n mais prises à 1/2 heure d'intervalle, avec le même condo et au même emplacement. Vous avez donc remarqué que je ne connais pas la macro.Il n'est rien écrit d'autre sur ce petit condo.
    cordialement
    Lamouche


Sujet : schéma électrique Nouveau De Flamand  Le 27-02-2016 à 03:16 sta

    Bonsoir,

    Voir la photo: ''De vptt Le 16-02-2016 à 10:06 sta''; Il y a un air de famille....

    Donc probablement 250 Vcc, et en direct sur le secteur 240Veff / 340 Vp / 680Vpp = BOUM...

    Jacques


Sujet : schéma électrique Nouveau De la mouche   Le 27-02-2016 à 07:04 sta

    bonjour,
    un autre post muni d'une photo
    cordialement
    lamouche




Sujet : schéma électrique Nouveau De michel 87  Le 27-02-2016 à 10:10 sta


    Bonjour,

    240 V efficace, oui, 340 V, oui, mais 680 V ???


Sujet : schéma électrique Nouveau De murena  Le 27-02-2016 à 10:41 sta

    Bonjour,

    En effectuant une recherche sur glouglou avec les référence inscrites sur le condo on peut souvent tomber sur des specifs fabriquant.

    Ici en table 2 vous trouverez une équivalence du 2E indiqué...et c'est bien 250Vcc

    http://kaizerpowerelectro…/


Sujet : schéma électrique Nouveau De Flamand  Le 27-02-2016 à 14:31 sta

    Bonjour,

    La tension de 680 Vpp correspond à la valeur crête à crête du 240 V efficace.

    Cette tension de 680 Vpp induit une fatigue supplémentaire dans l'isolant; inversion à la fréquence de 50 Hz de la tension supportée par l'isolant.

    Un condensateur isolé 630 V (continu) tient en général sur 220V~ (220 X 2.82).

    Jacques


Sujet : schéma électrique Nouveau De michel 87  Le 27-02-2016 à 15:58 sta


    ''La tension de 680V correspond à la valeur crête à crête du 240 V efficace. ''

    Exact, mais la tension aux bornes de la capacité reste la même, seule la polarité s'inverse à chaque demi-alternance.

    Soit, dans ce cas, 240V X2 = 340V aux bornes de la capacité.


Sujet : schéma électrique Nouveau De Flamand  Le 27-02-2016 à 18:25 sta

    ''seule la polarité s'inverse à chaque demi-alternance.''

    En effet, mais il s'agit des contraintes (fatigue) sur l'isolement qui doit bien passer de +340V à -340V sur chaque face et pas de 0 à +340V.

    Pourquoi les condensateurs placés directement sur le secteur sont-ils plus volumineux ?

    Placez un condensateur isolé à 400 Vcontinu sur le secteur et vous verrez sa durée de vie.

    N' y-a-t-il pas un spécialiste de la construction des condensateurs pour l'amélioration du cos sur le forum qui pourrait éclairer notre lanterne?

    Mais on s'éloigne du sujet initial......

    Jacques



Sujet : schéma électrique Nouveau De la mouche   Le 27-02-2016 à 19:26 sta

    bonsoir,

    Je ne suis qu'un assistant novice à ce dialogue entre De Flamand et michel 87.
    A la lecture de ces posts j'avale ma salive, je n'y comprend rien, ne m'en veuillez pas ,
    ce n'est pas mon milieu et je fais avec mes humbles moyens
    cordialement Lamouche


Sujet : schéma électrique Nouveau De Modérateur Forum TSF Radio  Le 27-02-2016 à 20:44 sta

    C'est la fièvre du samedi soir..
    Et encore une fois, on ne comprend pas trop le suivi de ce sujet.
    Ni même quelles sont les questions précises que vous posez.


Sujet : schéma électrique Nouveau De la mouche   Le 28-02-2016 à 10:43 sta

    bonjour Monsieur le modérateur du forum TSF Radio,
    Je suis ''un pousse boule pue la sueur''.
    Je pose des questions sur le thème de la Tsf.
    Alors que je pose sur le clavier la question, JE pense pouvoir me faire comprendre et ce n'est pas le cas.
    J'ai une réponse à ma question, je suis fort content.
    Ma question n'est pas comprise et sans que l'on me réponde je tente une autre formulation.
    Je suis ce que je suis, je ne cherche pas à être ce que je ne suis pas. Je n'ai jamais été ce que l'on aurait pu penser que sois.
    Alors s'il vous paît je fais ce que je peux avec mes moyens. cordialement lamouche



Sujet : schéma électrique Nouveau De la mouche   Le 22-04-2016 à 19:06 sta

    bonjour,
    J'ai beaucoups de la chance; le schéma électrique ne m'a été d'aucune utilité
    Du poste radio-peugeot j'ai récupéré les ampoules cadrans et la glace, les tubes radio et l'ébénisterie.Cette dernière est en bon état. c'est tout, le reste n'est que perte.

    J'ai été à la bourse de Charvieu-Chavagneux le 09 avril dernier.

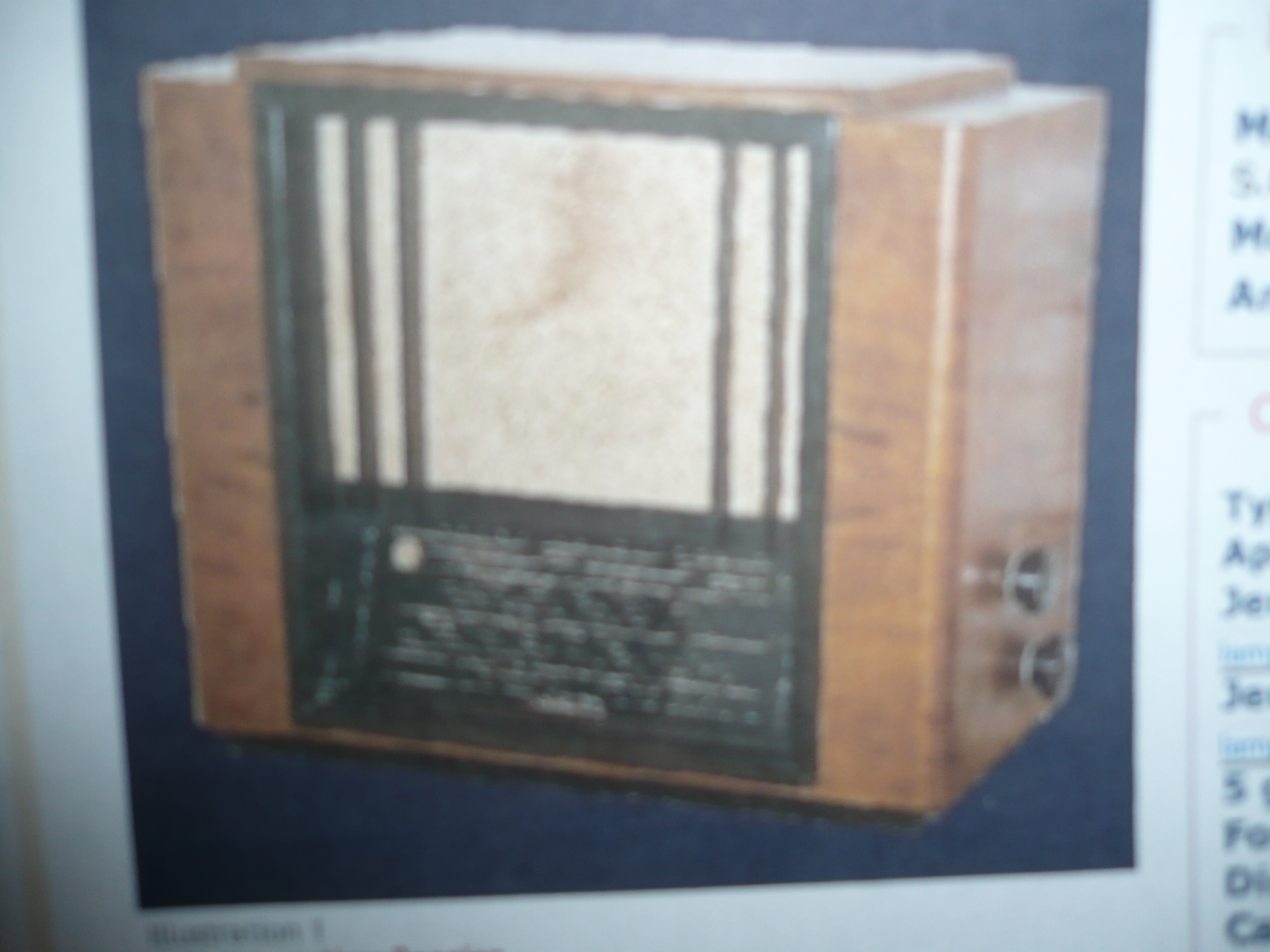

    J'ai acquis une tsf de 1934

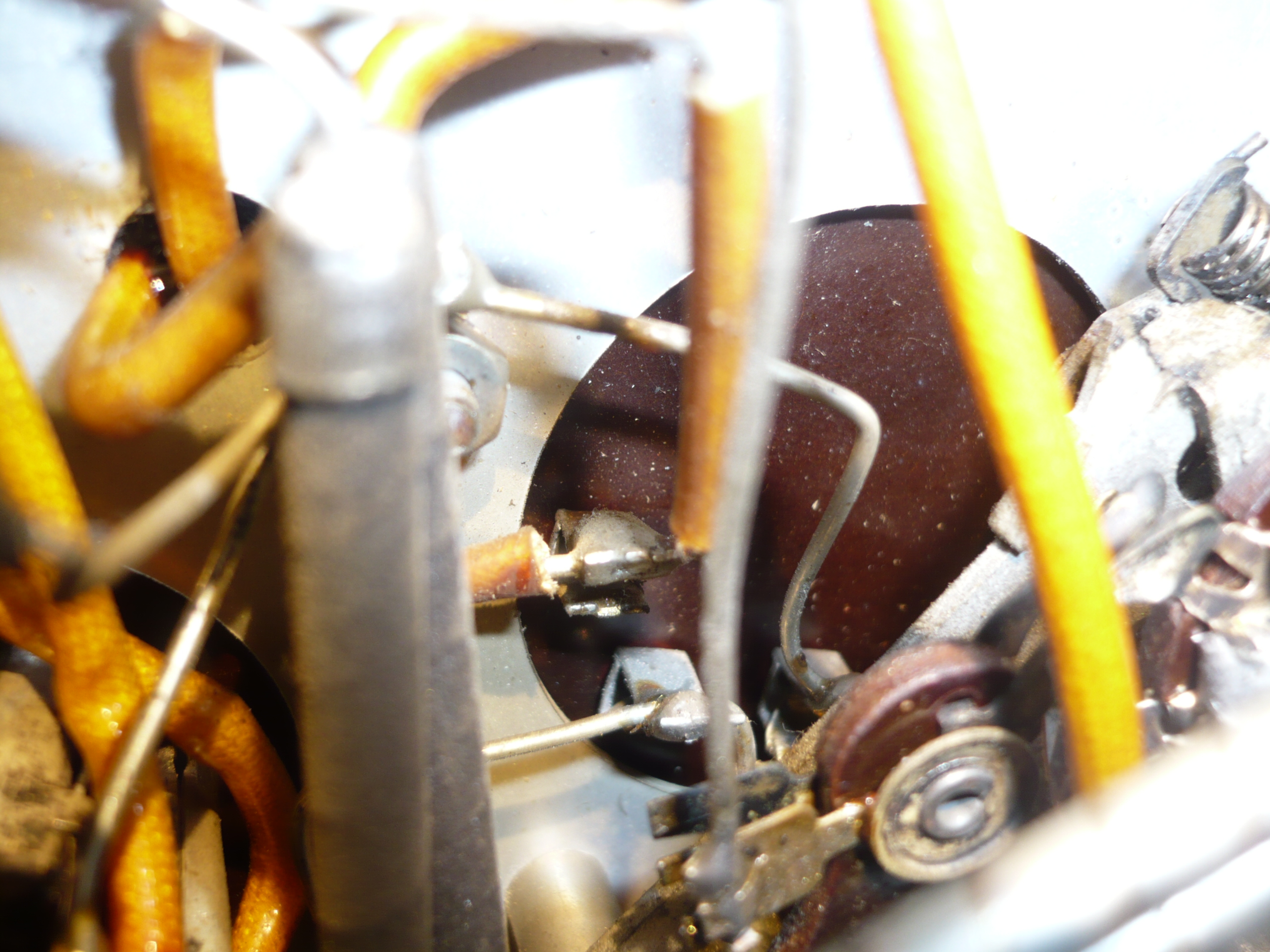

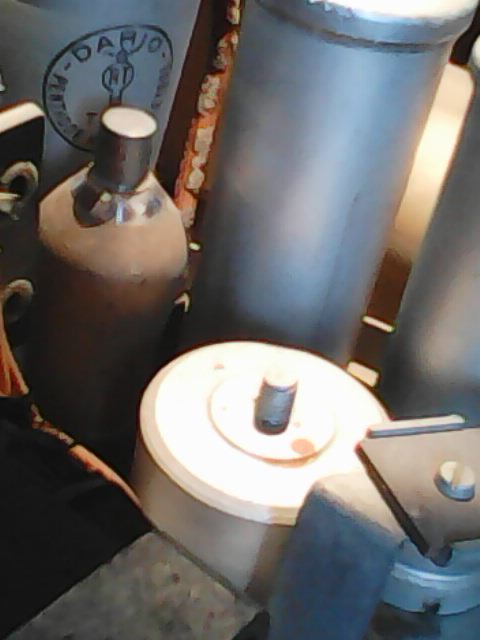

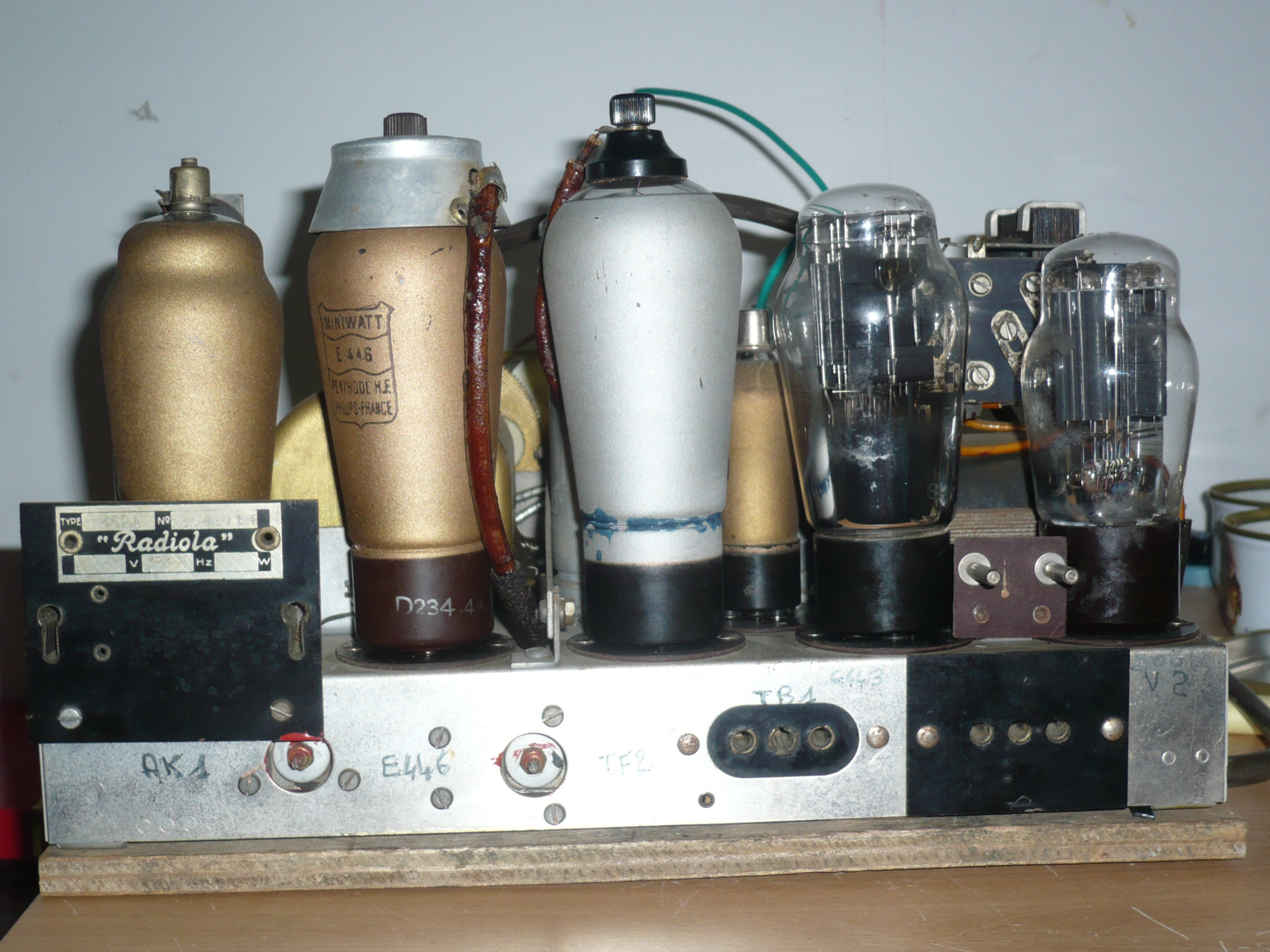

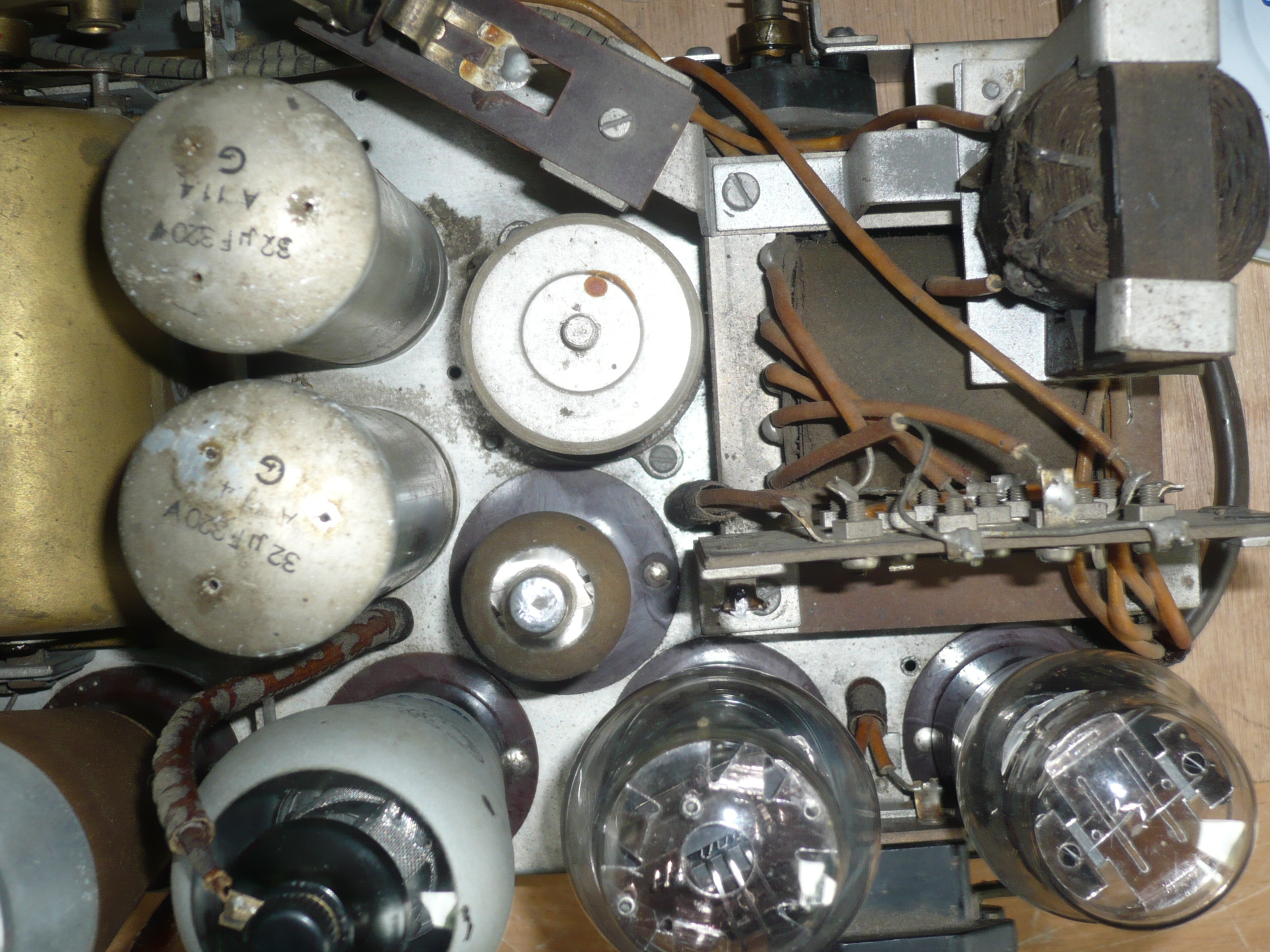

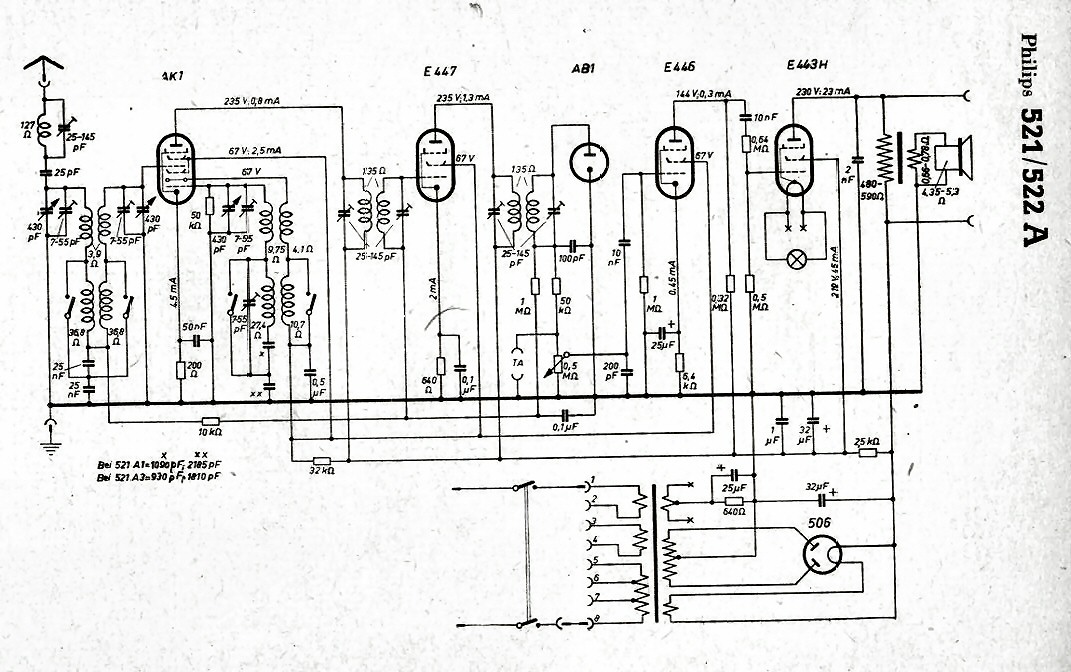

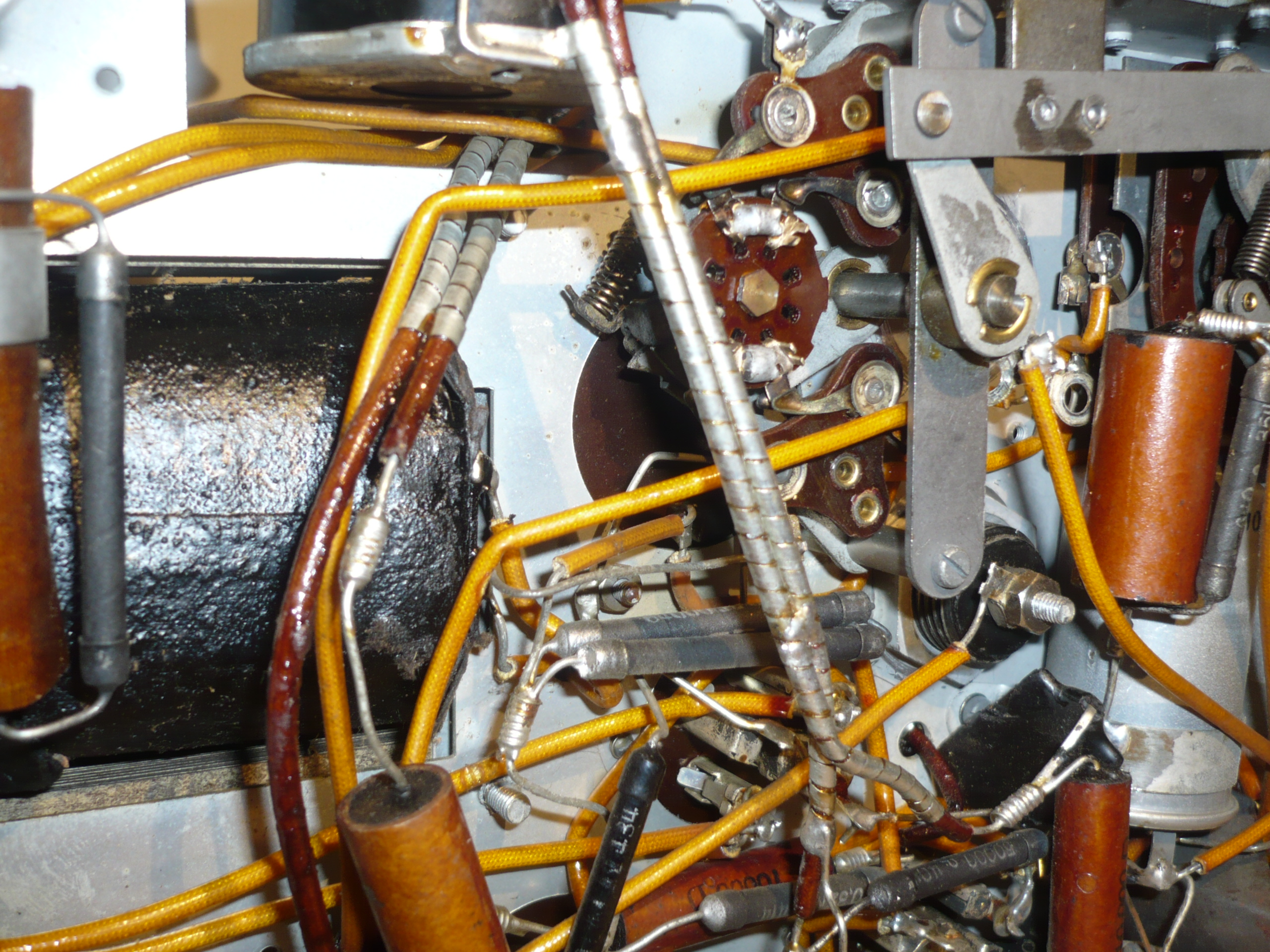

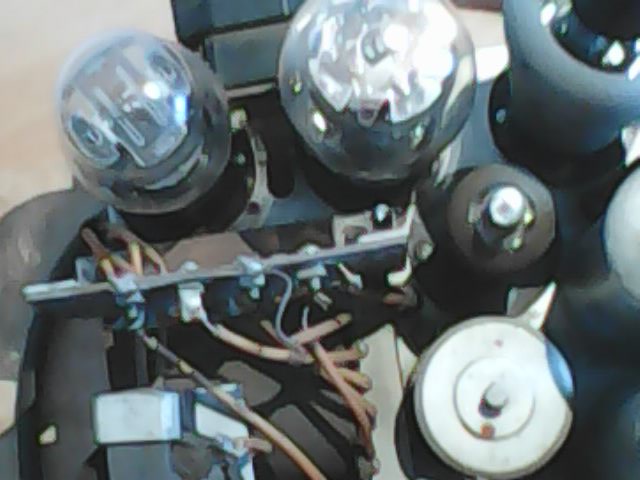

    Je vous montre un post du châssis du radiola 562 a

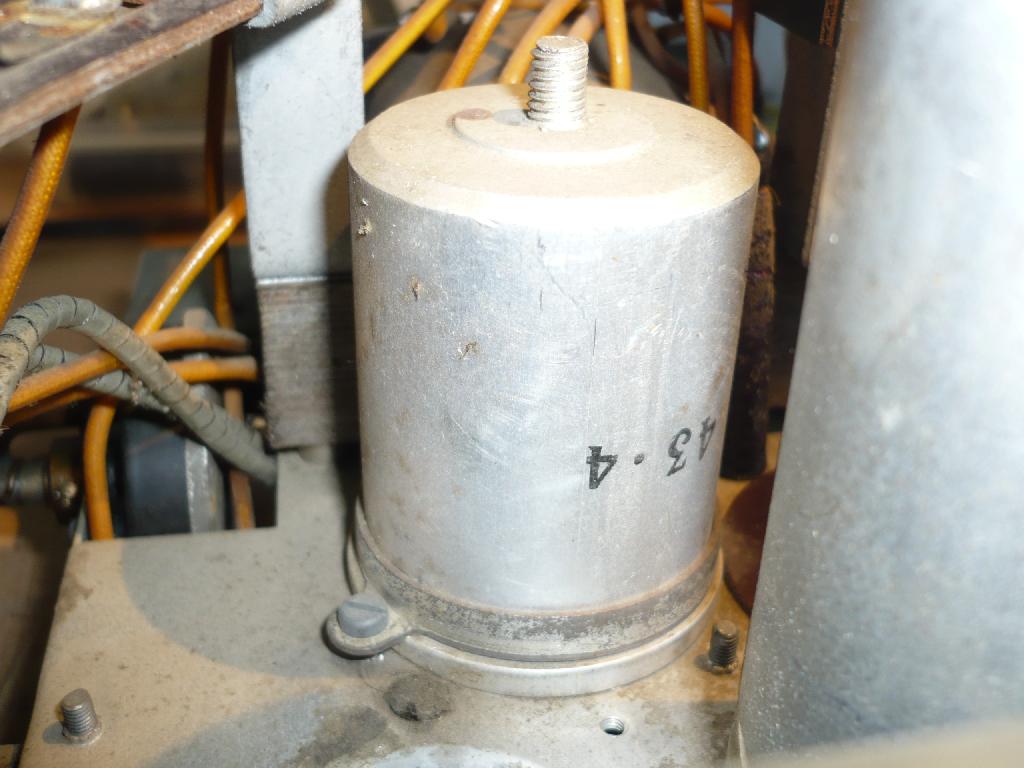

    Les 2 filtres de l'alimentation de 32µf initiaux inscrits sur les 2 boitiers ont été sondés à 31µf.
    Il me semble qu'il y ait un manque pour que ce poste puisse fonctionner ?
    Le tube tb1 n'a plus sa connexion qui recouvre sa borne supérieure.
    Quelqu'un veut-il me répondre?
    la mouche






Sujet : schéma électrique Nouveau De Jacques (webmestre)  Le 22-04-2016 à 19:34 sta

    Vous avez une notion étrange de la chance.

    Le tube AB1 possède souvent une électrode non utilisée, consultez le schéma.


Sujet : schéma électrique Nouveau De HLJ  Le 22-04-2016 à 21:38 sta

    Bonsoir,


    ''''Le tube AB1 possède souvent une électrode non utilisée, consultez le schéma.''''

    Oui c'est le cas de tout ces châssis d'origine Philips ''Super-Inductance'' et ''Super-Octode'' utilisant la AB1, qui ont toutes cette apparence avec le téton supérieur libre de toute connexion.

    Meilleures salutations.
    HLJ


Sujet : schéma électrique Nouveau De la mouche   Le 23-04-2016 à 19:06 sta

    bonsoir HLJ et Jacques,
    Merci pour vos réponses.
    Je n'ai pas le schéma, je vous crois.
    Quel est ce composant qui possède un pas de vis en sa partie sup-
    cordialement
    La mouche




Sujet : schéma électrique Nouveau De Michel 87  Le 23-04-2016 à 19:32 sta


    Bonsoir,

    Quels sont les fils ou cosses à l'opposé de la vis?

    Bref, une photo de l'autre extrémité du composant serait utile.


Sujet : schéma électrique Nouveau De Totolagalène  Le 23-04-2016 à 20:51 sta

    C'est un condo chimique (''moderne'').


Sujet : schéma électrique Nouveau De la mouche   Le 23-04-2016 à 20:59 sta

    bonsoir Michel87,
    ce post vous convient-il
    amicalement




Sujet : schéma électrique Nouveau De la mouche   Le 23-04-2016 à 21:05 sta

    ou bien celà




Sujet : schéma électrique Nouveau De Michel 87  Le 23-04-2016 à 21:29 sta


    La photo est en HD mais elle est floue


Sujet : schéma électrique Nouveau De la mouche   Le 23-04-2016 à 22:07 sta

    un autre post




Sujet : schéma électrique Nouveau De omale 13  Le 23-04-2016 à 22:24 sta

    bonsoir
    il es tout neuf se châssis ,''''Quel est ce composant qui possède un pas de vis en sa partie supi'' oui un condo


Sujet : schéma électrique Nouveau De la mouche   Le 24-04-2016 à 14:24 sta

    Bonjour Omale 13,
    Est-il possible de me dire quel est la capacité de ce condo; je ne possède de schéma de montage.
    Je quitte mon domicile d'ici 1 quart d'heure
    Amicalement


Sujet : schéma électrique Nouveau De Michel 87  Le 24-04-2016 à 14:38 sta


    Bonjour,

    Aucun marquage ni étiquette sur cette capa?


Sujet : schéma électrique Nouveau De omale 13  Le 24-04-2016 à 14:45 sta

    Re
    faut juste savoir ou atterris la connexion de ce condo ,
    et le nom du poste au quel appartient ce châssis,
    après ont réfléchis


Sujet : schéma électrique Nouveau De la mouche   Le 29-04-2016 à 15:05 sta

    bonjour Omale13,
    le chassis est celui d'un radiola 562 A

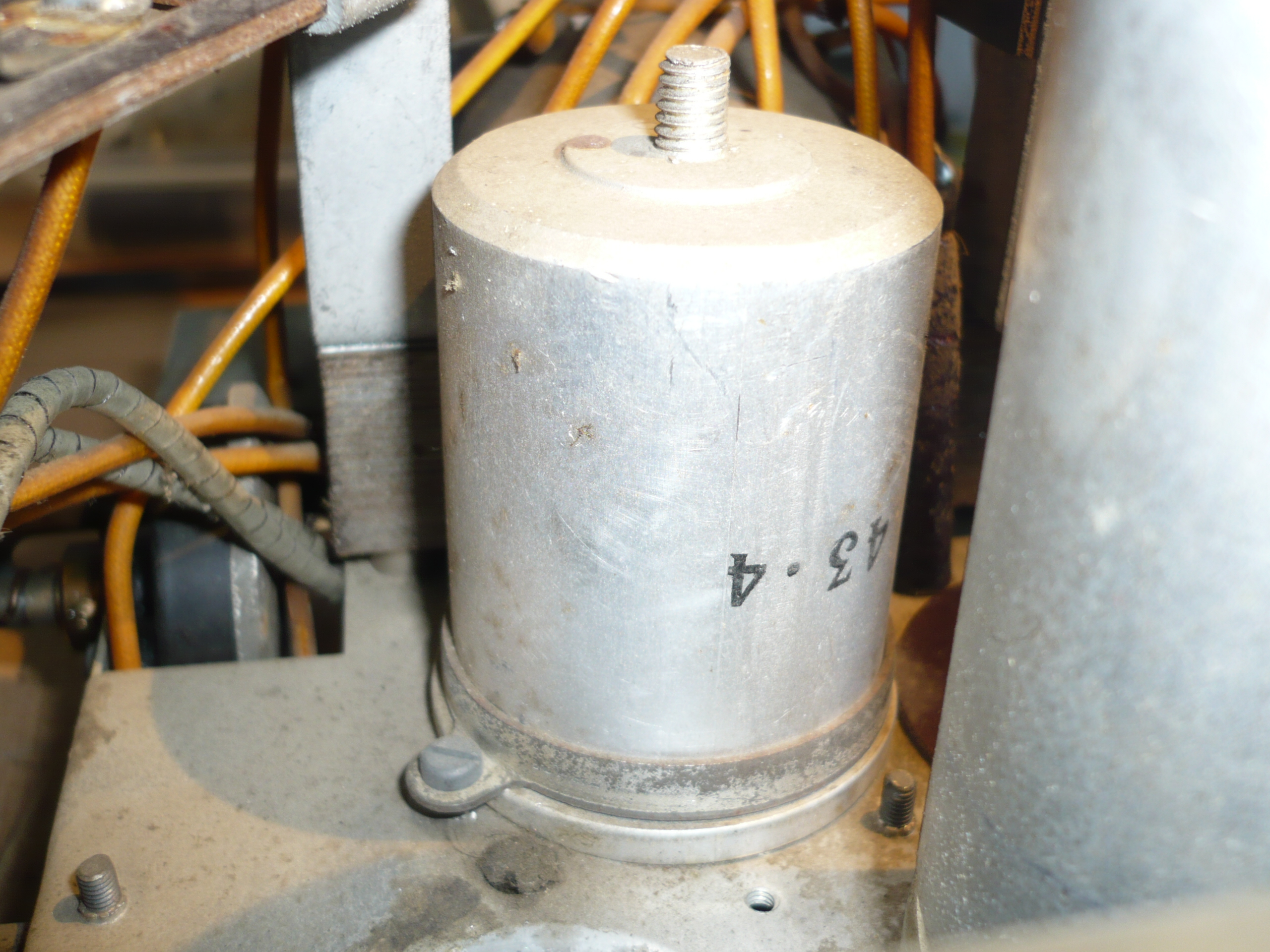

    Voici 1 côté avec un pas de vis en partie supérieure puis sous le chassis avec les connections au dessus de la TB1
    Amicalement la mouche




Sujet : schéma électrique Nouveau De la mouche   Le 29-04-2016 à 15:12 sta

    Je me reprends, c'est le condo avec le pas de vis qui est au-dessus de la lampe TB1
    mill'excuses
    la mouche


Sujet : schéma électrique Nouveau De latriode 21  Le 29-04-2016 à 15:51 sta

    Bonjour La mouche ce condo n'est pas d'origine à la base il est utilisé pour les démarrages de
    moteurs électriques ces condos dépassent rarement les 20uf souvent entre 6 et 12uf ils sont
    de très bonne qualité audio ce que peu d'audiophiles savent préférant acheter des condos qui
    coutent un bras (filtres d'enceintes)Cordialement Latriode21


Sujet : schéma électrique Nouveau De Jacques (webmestre)  Le 29-04-2016 à 15:55 sta

    Ne parlez pas sans connaitre ce type de châssis. Ce condo est bien d'origine.


Sujet : schéma électrique Nouveau De la mouche   Le 29-04-2016 à 16:24 sta

    Bonjour La Triode21 et Jacques ,
    2 autres posts
    amicalement la mouche




Sujet : schéma électrique Nouveau De latriode 21  Le 29-04-2016 à 17:48 sta

    Bonsoir à tous Mille excuses je me suis fié aux photos précédentes qui montraient un condo
    d'un blanc plus blanc que blanc par rapport au condo que je connais effectivement en voyant
    la dernière photo de la mouche je n'aurais pas fait ce commentaire .J'ai même lu quelque part
    que c'était un condensateur ''moderne''. Cordialement Latriode21


Sujet : schéma électrique Nouveau De la mouche   Le 29-04-2016 à 18:45 sta

    bonsoir Latriode21

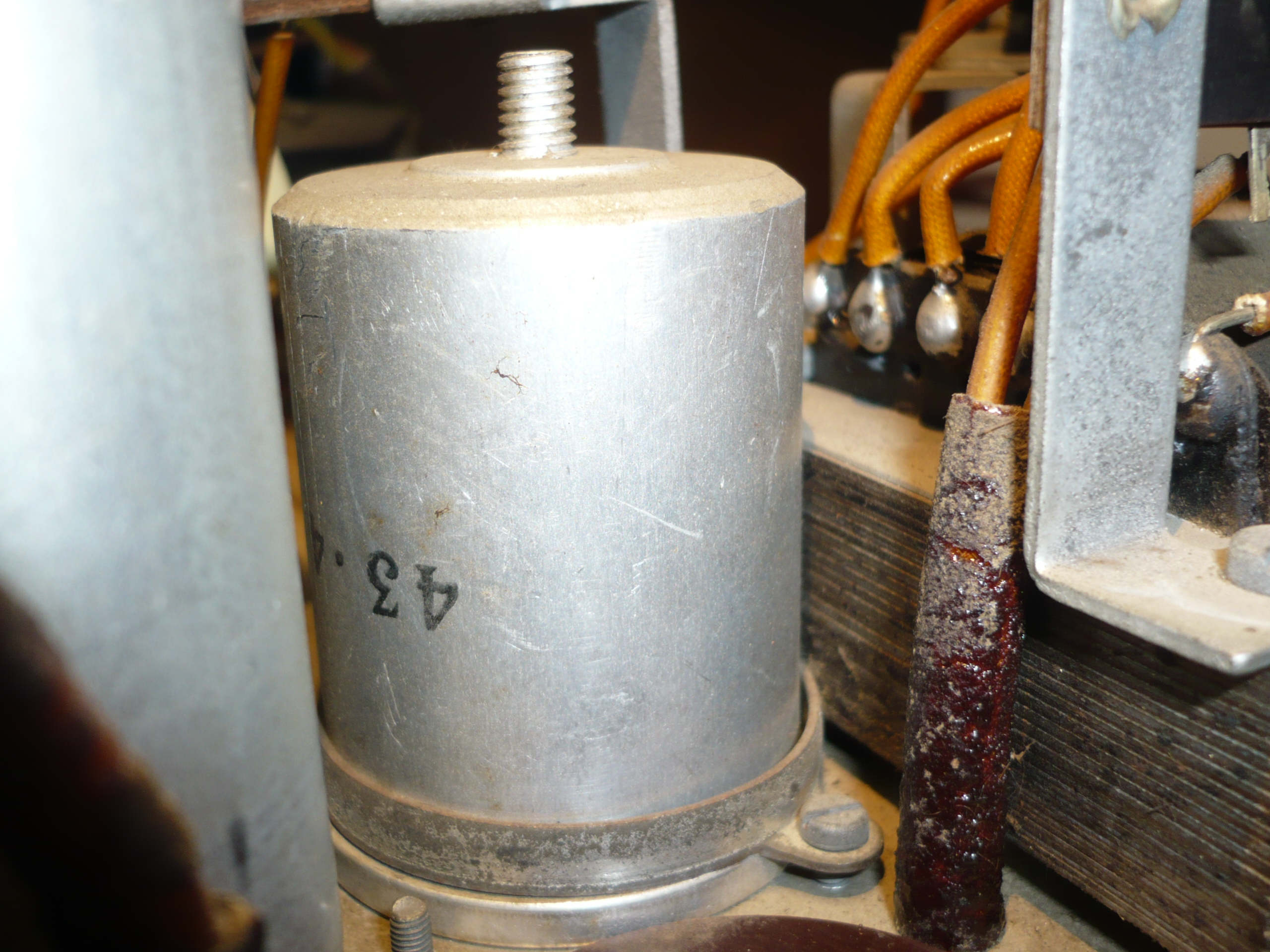

    Pouvez-vous me dire quelle est la signification des numéros ''43-4'' sur le flan du condo et le pourquoi du pas de vis
    Amicalement La mouche




Sujet : schéma électrique Nouveau De omale 13  Le 29-04-2016 à 20:56 sta

    Re
    @ la mouche tu suis le fil de ce condo et nous dire la ou il atterrie exactement
    et quand ses trouvais un belle photo bien nette


Sujet : schéma électrique Nouveau De omale 13  Le 29-04-2016 à 21:02 sta

    re
    43.4 , peut-être avril 1943


Sujet : schéma électrique Nouveau De latriode 21  Le 30-04-2016 à 01:28 sta

    Bonsoir à tous ! aucune idée sur la signification de 43.4 quant a la vis elle sert a la fixation
    du condo sur une équerre par exemple ;mais je ne m'aventure plus sur le chemin le la logique
    avec cet appareil


Sujet : schéma électrique Nouveau De HLJ  Le 30-04-2016 à 07:41 sta

    Bonjour,

    Un sujet de discussion début mars 2016 nous a occupé autour de ce même condensateur sur un Philips 522A dont le châssis est identique, voir ici http://www.tsf-radio.org/…

    Consultez le ainsi que les pièces jointes et photos, vous y trouverez toutes les indications relatives à ce condensateur.

    Meilleures salutations.
    HLJ


Sujet : schéma électrique Nouveau De HLJ  Le 30-04-2016 à 07:46 sta

    PS: Je doute aussi que ce condensateur soit défectueux, je ne l'ai jamais personellement vu comme tel, ni vu des discussions sur des forums parlant de cela, donc laissez le en paix.

    HLJ


Sujet : schéma électrique Nouveau De la mouche   Le 30-04-2016 à 08:04 sta

    bonjour La triode21 et omale13,

    Dur pour les mouches; vos remarques sont pertinentes omale 13 et j'y réfléchi

    A la vue de la grosseur du pas de vis, une équerre ne fait pas de doute mais où serait-elle fixée

    Le condo affublé d'un pas de vis est quand-même tenu par 2 vis à sa base.

    Il y a 3 trous à la base d'un filtre d'alim-, mais...
    amicalement la mouche


Sujet : schéma électrique Nouveau De Michel 87  Le 30-04-2016 à 12:13 sta


    Bonjour,

    Le fabricant du condensateur a prévu deux modes de fixation possibles.

    L'utilisateur choisit le mode de fixation qui convient à son application.


Sujet : schéma électrique Nouveau De la mouche   Le 30-04-2016 à 13:55 sta

    merçi Michel87 c'est moins perturbant que je je pensais
    cordialement la mouche


Sujet : schéma électrique Nouveau De HLJ  Le 30-04-2016 à 14:41 sta

    Voir ce lien à cliquer http://www.tsf-radio.org/… pour la mouche, comme dit plus haut, mais peut-être pas assez explicite.

    Salutations.
    HLJ


Sujet : schéma électrique Nouveau De la mouche   Le 09-05-2016 à 10:20 sta

    Bonjour HLJ,
    Merci pour les infos apportées.

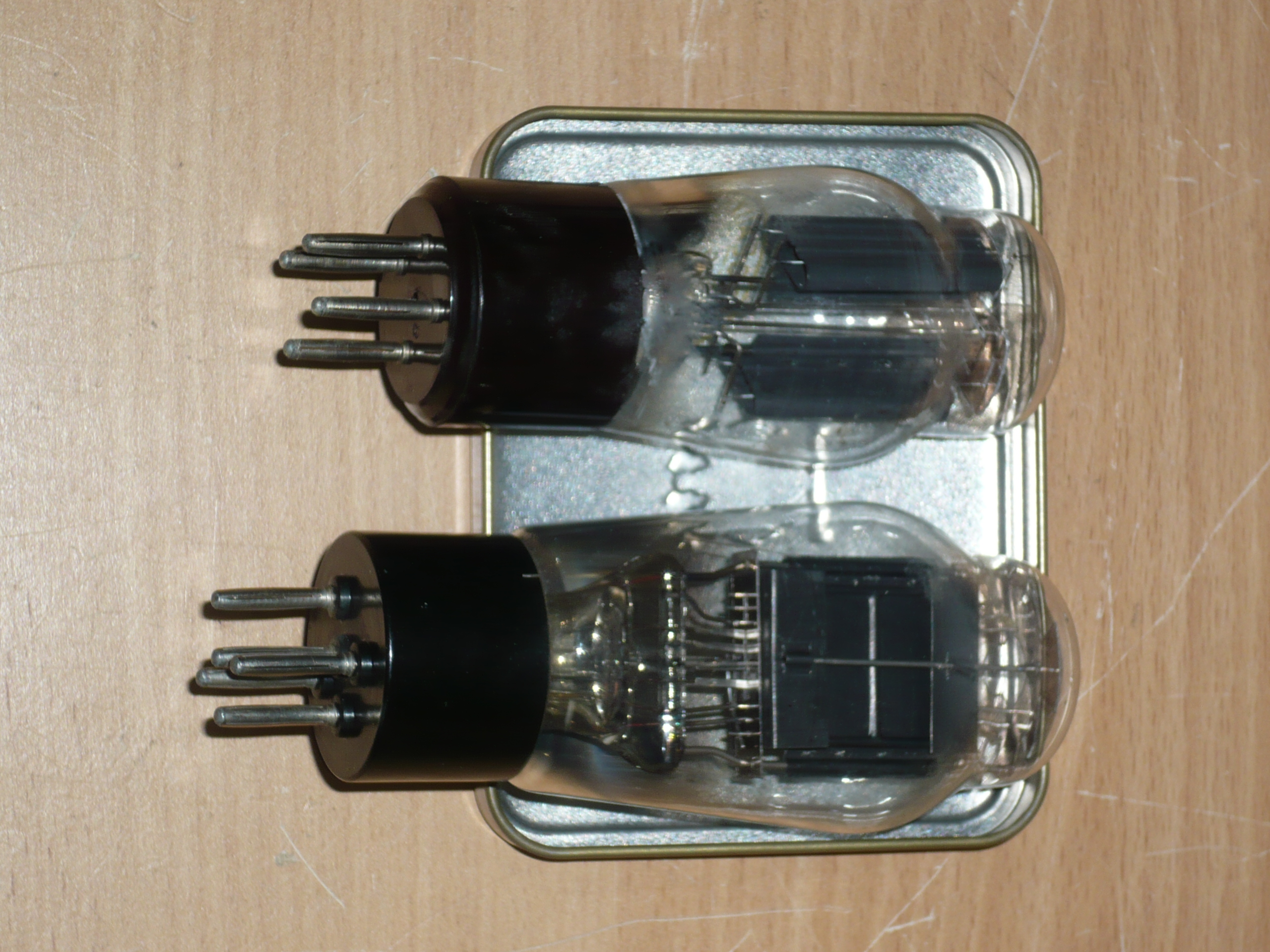

    Sur le Radiola 562A, sont installées 2 lampes radios dont les formes des tubes me paraissent anachroniques avec les 4 autres tubes.
    Voici une photo
    amicalement, lamouche




Sujet : schéma électrique Nouveau De Marcel Bourguinet  Le 09-05-2016 à 13:21 sta

    Bonjour,
    La lampe du haut semble être une 506 et la lampe du bas semble être une E443 ce qui correspond au jeux de lampe de ce poste.


Sujet : schéma électrique Nouveau De la mouche   Le 13-05-2016 à 14:36 sta

    Bonjour Marcel Bourguinet

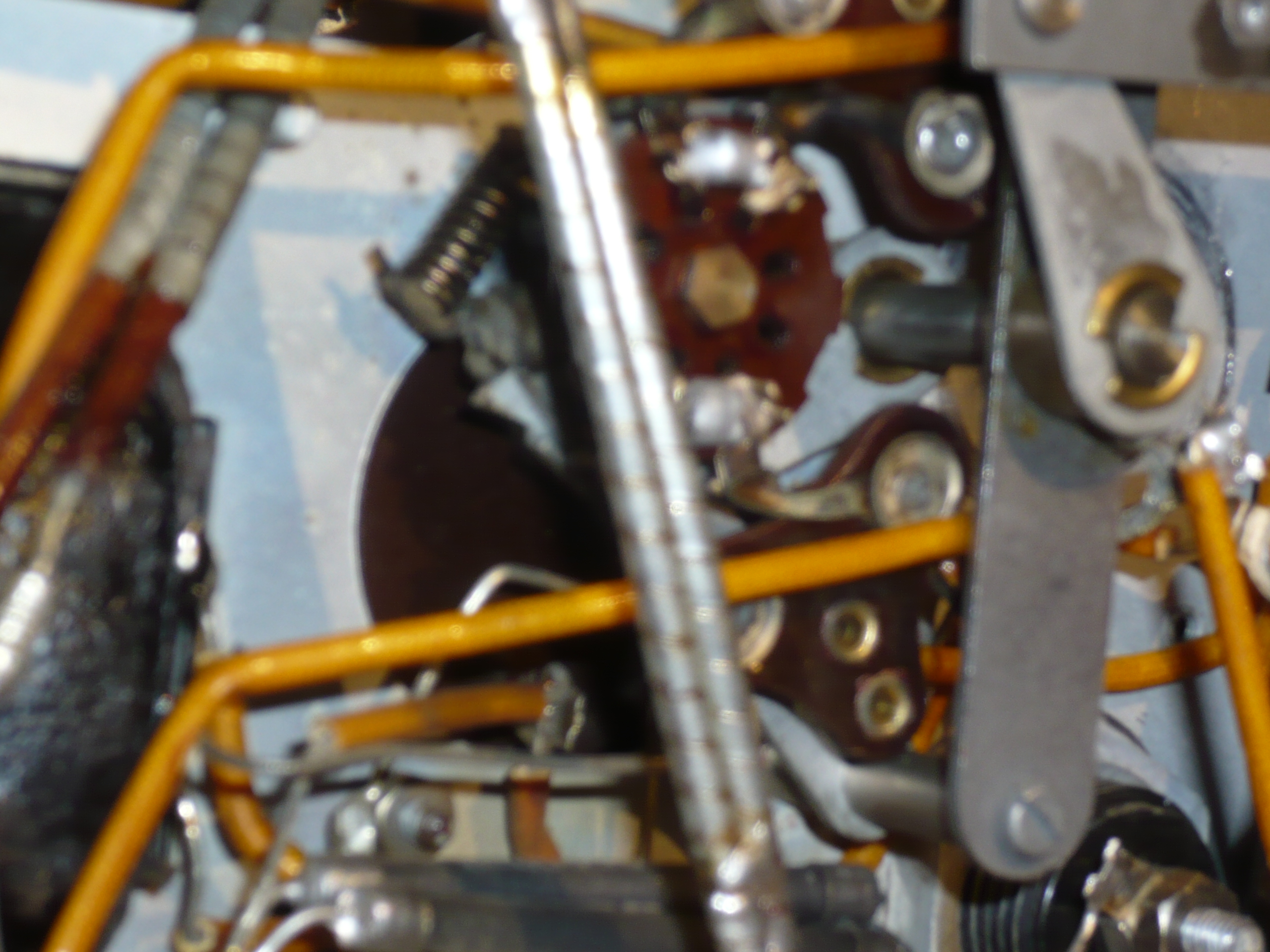

    Vous est-il possible de m'indiquer sur la face arrière où se trouve la fiche femelle qui me permet d' insérer la fiche banane du câble d'antenne
    amicalement lamouche


Sujet : schéma électrique Nouveau De la mouche   Le 13-05-2016 à 14:38 sta

    Pardon, j'ai oublié la photo




Sujet : schéma électrique Nouveau De Marcel Bourguinet  Le 13-05-2016 à 16:20 sta

    Il y a deux douilles sur la plaques noir, l'une d'elle est reliée à la masse c'est la terre, l'autre c'est l'antenne.




Sujet : schéma électrique Nouveau De la mouche   Le 13-05-2016 à 17:35 sta

    Merci Marcel Bourguinet,
    Je ne sais pas bien lire un schéma.
    La Tsf est un loisir dont je connais les bases en électricité U=RXI
    lamouche


Sujet : schéma électrique Nouveau De la mouche   Le 14-05-2016 à 18:46 sta

    Bonjour Marcel Bourguinet,
    Sans attendre une réponse de votre part, il me viens une autre observation sur le Radiola 562 A, elle me laisse perplexe

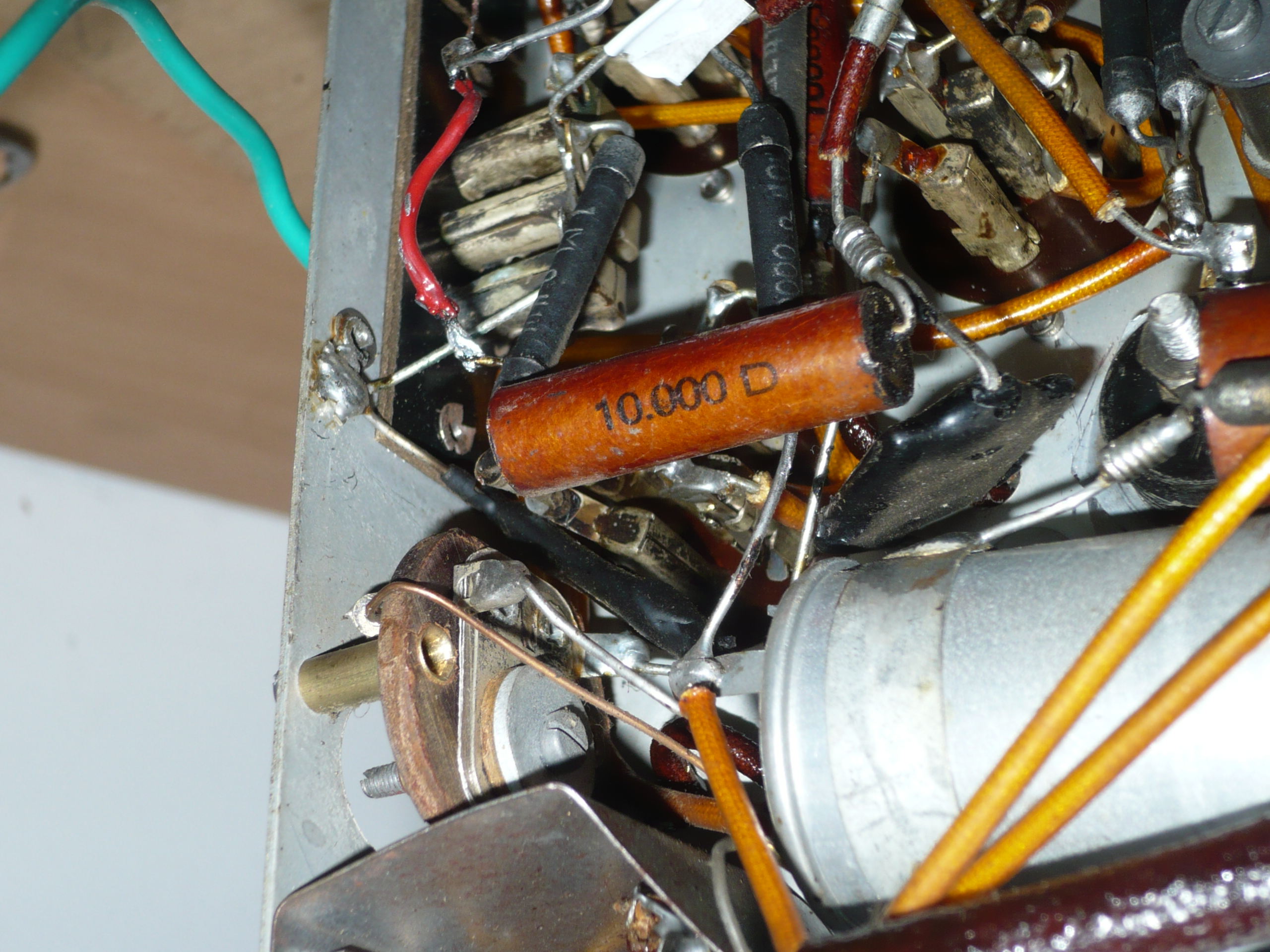

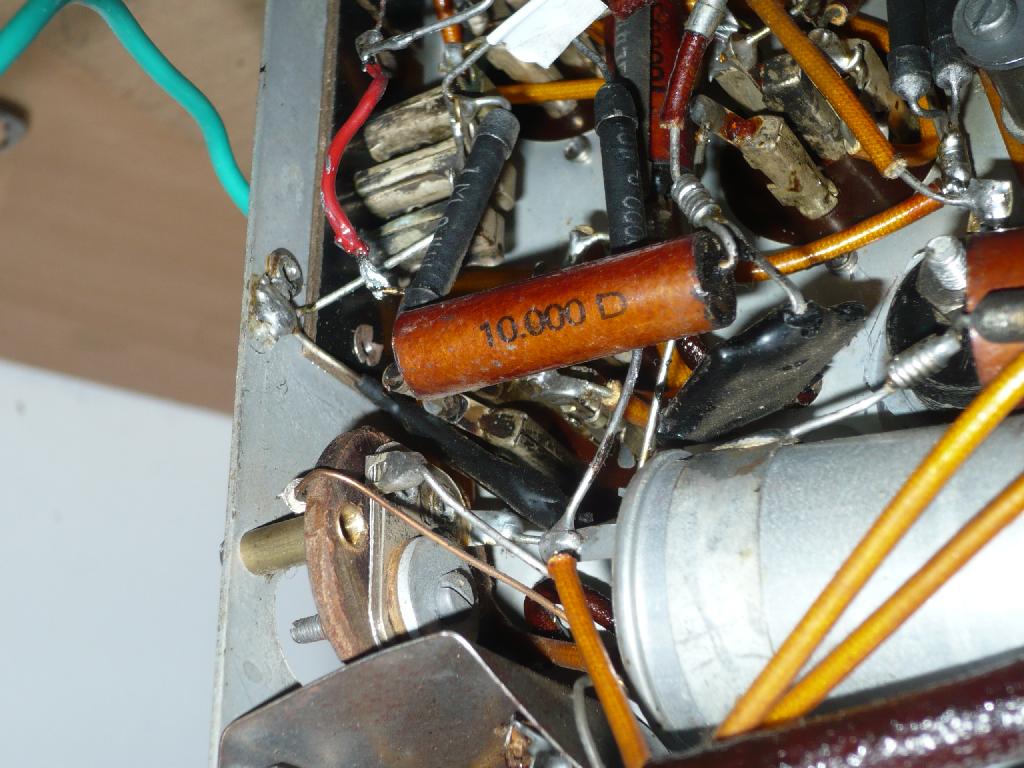

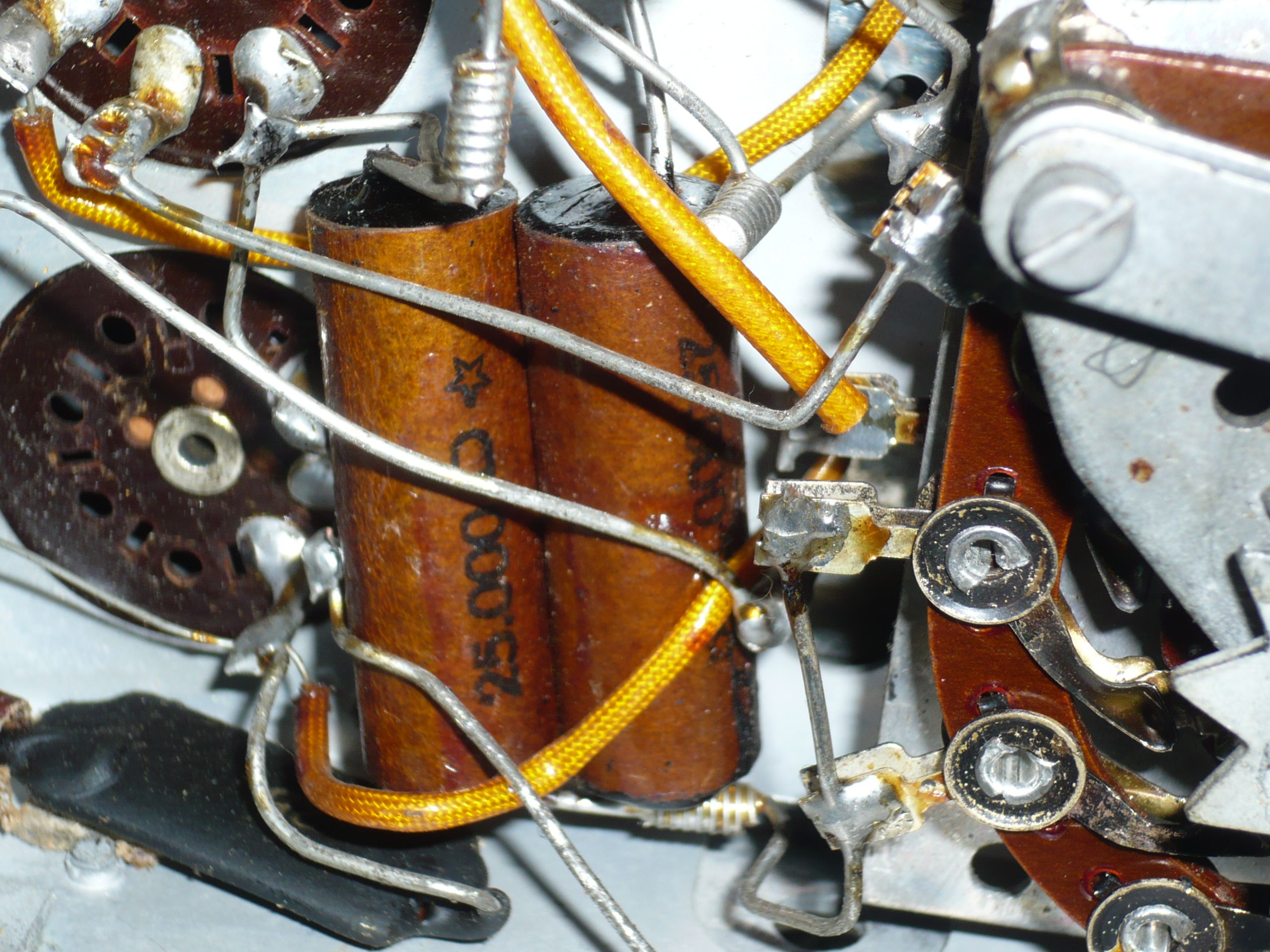

    Les condos ont tous la référence ''D'' après le nombre de capacité. ex : 10.000 D. Que faut-il en penser
    lamouche




Sujet : schéma électrique Nouveau De Marcel Bourguinet  Le 16-05-2016 à 10:55 sta

    Bonjour,
    Je ne sait pas ce que signifie ce sigle.

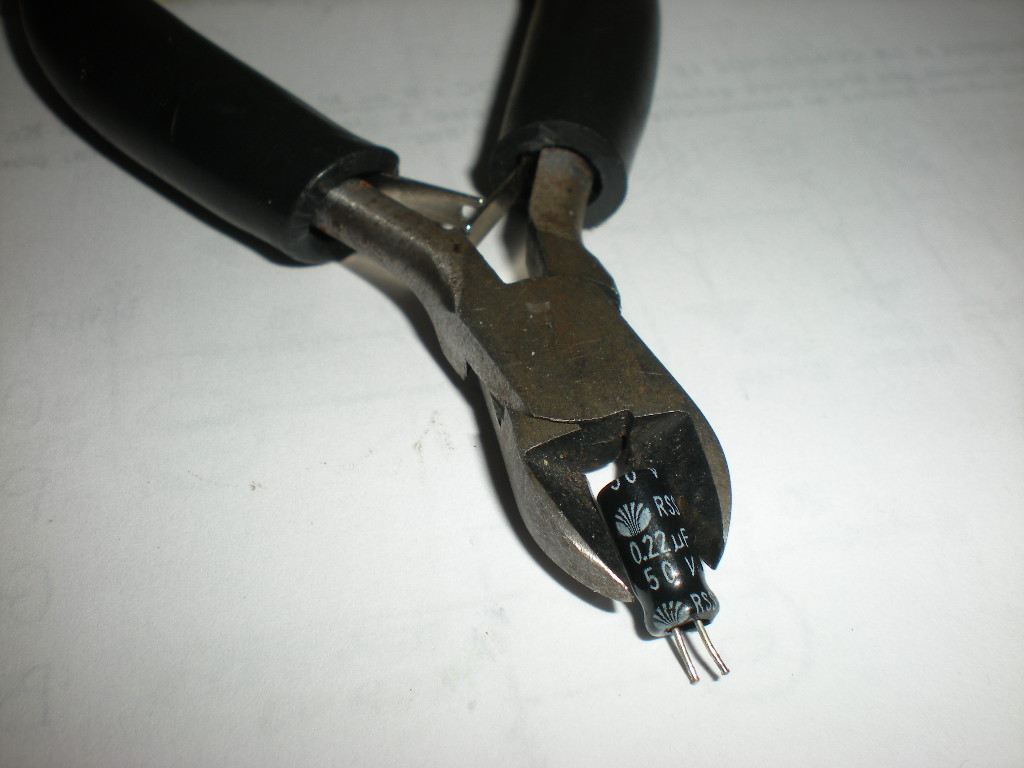

    Quoiqu'il en soit il vaut mieux par précaution changer ces condos. Si vous voulez conserver l'ancien look vous pouvez introduire les nouveaux dans l'ancienne cartouche en carton.


Sujet : schéma électrique Nouveau De la mouche   Le 20-05-2016 à 18:55 sta

    bonjour Marcel Bourguinet,
    Les fonds de tiroirs ne me permettent d'insérer des condos à la forme aussi menue dans un 10nf et dont la tension de service n'est pas mentionnée.
    Surtout s'il y a un montage // série pour obtenir la bonne capacité. J'en suis moi même décontenance
    Alors tant pis
    Cordialement la mouche


 Retour aux sujets

Rubriques du site

Gamme 1

- Galerie TSF - Mesure ancienne - Littérature - Trucs et astuces - Marquage composants - Tubes Brochages - Achat Vente - Forum - Liens utilesCe site vous
a aidé ?

Gamme 2

- Je cherche - Offre - Tendances - Palais des Glaces - Upload -

Gamme 3

- Archives - Schémathèque - Glossaire technique - Glossaire patoisant - Journaux - Remerciements -
