Sujet : Help Tektro 454 Nouveau De Michel   Le 30-01-2016 à 18:22 sta

    Bonsoir, mon scope tektro 454 est en panne : plus de trace ni de spot. J'ai localisé la panne dans le circuit qui fabrique les tensions pour le tube cathodique (n°17 dans la doc) ; l'oscillateur qui attaque le primaire du transfo T1430 ne fonctionne pas correctement : on n'a donc ni 12 kV, ni 1960 V, ni tension de chauffage du tube normales.
    Comment identifier le composant défectueux ? Je sèche ... et le démontage de ce bestiau est un cauchemar.
    A moi, les spécialistes de Tektro ! Merci d'avance
    Michel


Sujet : Help Tektro 454 Nouveau De jean-luc beulaygue  Le 30-01-2016 à 19:13 sta

    Bonsoir

    Transfo THT out. typique sur ce scope et chronique chez tektro.
    mesurez quand même la tension sur le collecteur du transistor de puissance, on ne
    sait jamais.
    vérifiez aussi le fusible de protection de la tht.
    bonne chance


Sujet : Help Tektro 454 Nouveau De Jacques (webmestre)  Le 30-01-2016 à 19:33 sta

    A la vue du nombre de messages, les tektro semblent aussi fiables que des Skoda

    Cette électronique fait un peu penser au manque de fiabilité de chez Heathkit. Aucun problème en Hitachi avec un affichage digital depuis plus de 10 ans.

    Je me demande souvent à quoi est lié cet engouement pour cette marque.


Sujet : Help Tektro 454 Nouveau De Jean-B  Le 30-01-2016 à 20:59 sta

    Bonsoir,
    Je soupçonne Jacques d'être tektrophobe ou jaloux de ne pas posséder un Tektro !

    Non, ces oscillos ne peuvent être comparés à une gamelle Skoda, tant le sérieux de fabrication et le choix des composants sont rigoureux.

    Mais il en va de tout appareil haut de gamme, au top des performances au moment ou il est mis sur le marché.

    La complexité augmente le risques de pannes, les moyens nécessaires pour dépanner, et par conséquence l'incompétence de l'amateur qui veut en venir à bout.

    D'où les appels au secours répétés qui feraient penser effectivement à une marque à problèmes.

    Mon 454A fonctionne sans sans problème depuis 40 ans, hormis une résistance, 3 chimiques et une diode tunnel facilement changés.

    Pas mal, non ?




Sujet : Help Tektro 454 Nouveau De Jean-B  Le 30-01-2016 à 21:52 sta

    Il ne faut pas oublier que ce modèle a été commercialisé de 1967 à 1974, soit près de 50ans et qu'à l'époque, il valait une fortune et seules les plus grosses sociétés pouvaient se l'offrir.

    Il n'a donc pas été à la portée ni destiné à un amateur, les contrats de maintenance étaient impératifs pour ce modèle le plus haut de gamme toutes marques confondues.

    Michel :

    Pour dépanner cet oscollo, il est impératif d'étudier au préalable le principe de fonctionnement de la partie incriminée, d'effectuer dument tous les contrôles de tensions et de signaux (alimentations en priorité).

    Prendre son temps !

    Photocopier le schéma de ladite partie pour l'avoir en permanence sous les yeux, bien s'en imprégner, et le consulter pendant qu'on lit la checklist et la conformité des signaux.

    La doc est on ne peut plus complète, et gratuite de surcroit. Tout y est pour dépanner et régler la bête.

    Un deuxième oscillo est indispensable, même un bas de gamme, pour vérifier tout ce qui oscille. C'est la mauvaise nouvelle pour ceux qui ne possèdent que leur oscillo en panne !.

    Je regarderais demain ce qui tourne autour de cette HT, si personne ne m'a devancé d'ici là.


Sujet : Help Tektro 454 Nouveau De georgesgiralt  Le 31-01-2016 à 09:14 sta

    Dans ce type de matériel,
    il se dit que HP, Tektro et Gould se valaient en perf.
    Mais seul les Tektro étaient fiables. Il se dit que les pires étaient les Gould et que réparer un HP est un cauchemar.
    Je n'ai ni les un ni les autres et mon tektro est un ''pauvre'' 100 MHz 2235...


Sujet : Help Tektro 454 Nouveau De jean-luc beulaygue  Le 31-01-2016 à 09:21 sta

    Bonjour

    réparer du HP est toujours un cauchemar .


Sujet : Help Tektro 454 Nouveau De F6CER  Le 31-01-2016 à 09:22 sta

    Bonjour
    Il y a longtemps on avait des avis plus tranchés que maintenant
    Un oscillo était un Tektro
    Un analyseur de spectre un Hp
    Un contrôleur, un Metrix
    Ceci dit j'ai toujours un 465 en parfait état qui provient de ma première boîte et que j'utilise pratiquement tous les jours ......je n'ose même pas dire son âge !
    Pour Michel , la THT est effectivement la source de bien des ennuis dans ces ancêtres mais on trouve de la doc et de la pièce assez facilement
    Courage !


Sujet : Help Tektro 454 Nouveau De minirocker  Le 31-01-2016 à 10:06 sta

    Bonjour a vous tous !

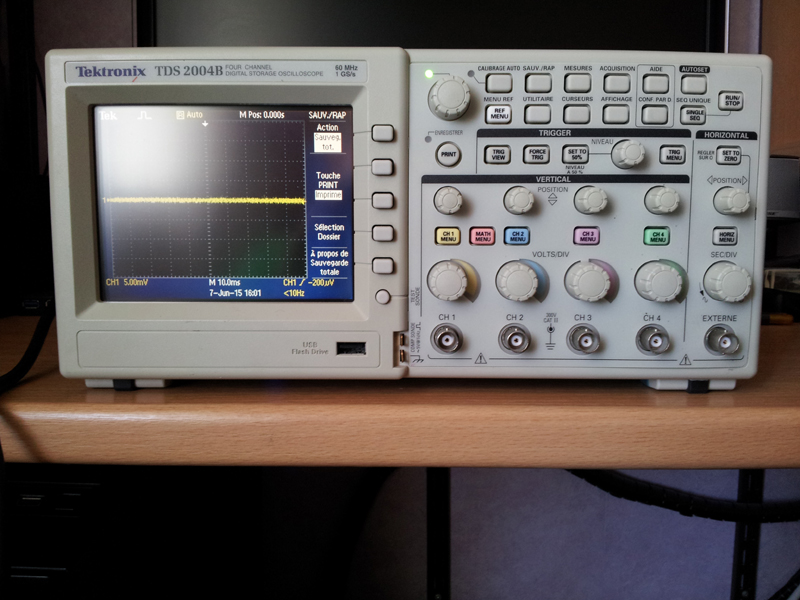

    J'ai un Tektro TDS2004B qui a quelques années. Si les vôtres sont soit disant cauchemardesques a dépanner. Celui-ci ne se dépanne même pas. On le jette purement et simplement dans une benne à la déchetterie.
    Bonne journée !




Sujet : Help Tektro 454 Nouveau De Paul  Le 31-01-2016 à 10:21 sta

    Bonjour,
    Les scopes Tektro numériques comme celui de minirocker sont pas mal du tout, et surtout incassables. On a les premières séries de ces scopes à l'école, qui ont à peu près tout subi, et mis à part les sélecteurs qui cafouillent un peu parfois, ils sont toujours très agréables à utiliser.



Sujet : Help Tektro 454 Nouveau De Orca  Le 31-01-2016 à 13:36 sta

    Bonjour,

    Le mieux, ça reste un bon vieux Tektronix 511A qui fait chauffage d'appoint

    Un ami avait restauré un 485A (une véritable usine à gaz!) construit comme un char d'assaut!
    C'est increvable ce genres d'appareils! (mais faut avoir de la place!)

    Orca


Sujet : Help Tektro 454 Nouveau De Michel   Le 31-01-2016 à 15:50 sta

    Bonjour,

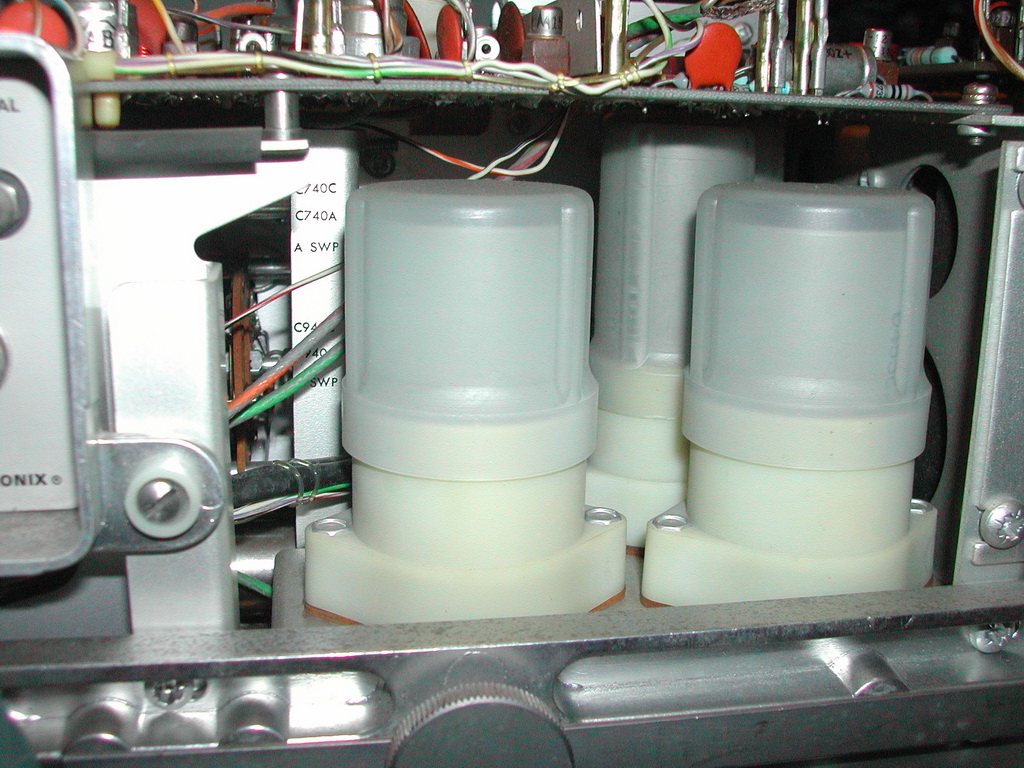

    Le doc est à coup sur épaisse, et elle parait complète ; mais elle ne dit pas un mot sur l'emplacement des composants hors CI (par exemple ceux en photo : c'est quoi ?), ni sur la façon de démonter ce bestiau.
    Rien que pour changer le 2N3005 oscillateur qui attaque le primaire du transfo THT (Q1430) et qui est fixé sur le chassis arrière, il faut virer le bloc THT, ce qui suppose de dessouder un paquet de connexions ...
    Quant au second oscillo pour dépanner le premier, j'ai vendu mon Hameg il y a 3 mois ...
    Georges, vous dites qu'on trouve encore des pièces détachées : où donc ?
    Michel




Sujet : Help Tektro 454 Nouveau De Michel   Le 01-02-2016 à 22:43 sta

    Bonsoir,
    Suite de ma recherche de panne : après avoir testé le transistor oscillateur et l'avoir trouvé en bon état, j'ai extrait le module THT du châssis ; je pense que le transfo a morflé ...
    Ou puis-je en trouver un ?
    Michel




Sujet : Help Tektro 454 Nouveau De Guy  Le 02-02-2016 à 00:14 sta


    Bonsoir Michel,
    Pourquoi suspecte tu le transfo?

    Comme dit par Jean-B : Il faut absolument un 2eme scope pour dépanner le premier et bien comprendre ce qui est écrit dans la doc.

    Souvent les capas de la tht qui montrent des soucis.
    Mais pas simple a tester, sans un minimum d'équipement.



Sujet : Help Tektro 454 Nouveau De F6CER  Le 02-02-2016 à 09:56 sta

    Alors les jeunes, on critique ?
    Michel je pense avoir un transfo qui ressemble au coupable comme deux gouttes d'eau .....un petit colis ?



Sujet : Help Tektro 454 Nouveau De Michel   Le 02-02-2016 à 14:00 sta

    Bonjour, et merci de vos conseils
    Finalement, je ne suis plus très sur que le transfo THT soit coupé. Vu l'empilement des composants dans ce module, suivre les connexions du transfo n'est pas facile. Je vais vérifier les diodes et les capas avant de remonter le module dasn le scope.
    Ce qui est sur, c'est :
    1. que le fait d'isoler (ôter le fusible F1437) le circuit THT du +12V à éliminé l'anomalie constatée sur la ligne +12V.
    2. que la tension filament du CRT, facile à mesurer, était trop faible,
    3. que les tensions relevées autour de Q1430 n'étaient pas correctes,
    4. que le transistor oscillateur (Q1430) et la capa C1437 sont OK.
    La panne doit donc provenir soit du transfo, soit du circuit de régulation de l'oscillateur (Q1413, Q1414, Q1423).
    N'étant pas électronicien de formation, j'atteins mes limites ... Une aide directe serait la bienvenue ... Je peux me déplacer avec le malade.
    @Georges : merci de votre proposition ; je reviens vers vous si jamais il se confirme que le transfo est HS.


Sujet : Help Tektro 454 Nouveau De Michel   Le 02-02-2016 à 21:36 sta

    Une question ''sotte et grenue'' : une diode THT se teste de la même manière qu'une bête 1N4004, ou bien ?
    Michel


Sujet : Help Tektro 454 Nouveau De Marcel Bourguinet  Le 02-02-2016 à 22:51 sta

    Une diode THT est composée de plusieurs diodes montées en série dans le même boitier.
    De ce fait sa tension de seuil est largement plus élevée qu'une diode standard au silicium.
    Pour la contrôler, la tension d'un simple multimètre ne suffira pas... Il faut la tester avec au moins 20V et une résistance série de 1k2.


Sujet : Help Tektro 454 Nouveau De Michel   Le 02-02-2016 à 23:20 sta

    Bon, voila qui me rassure quant aux résultats inquiétants des mesures au multimètre ...
    Merci au Marcel anonyme
    Michel


Sujet : Help Tektro 454 Nouveau De Michel   Le 03-02-2016 à 20:44 sta

    Bonsoir

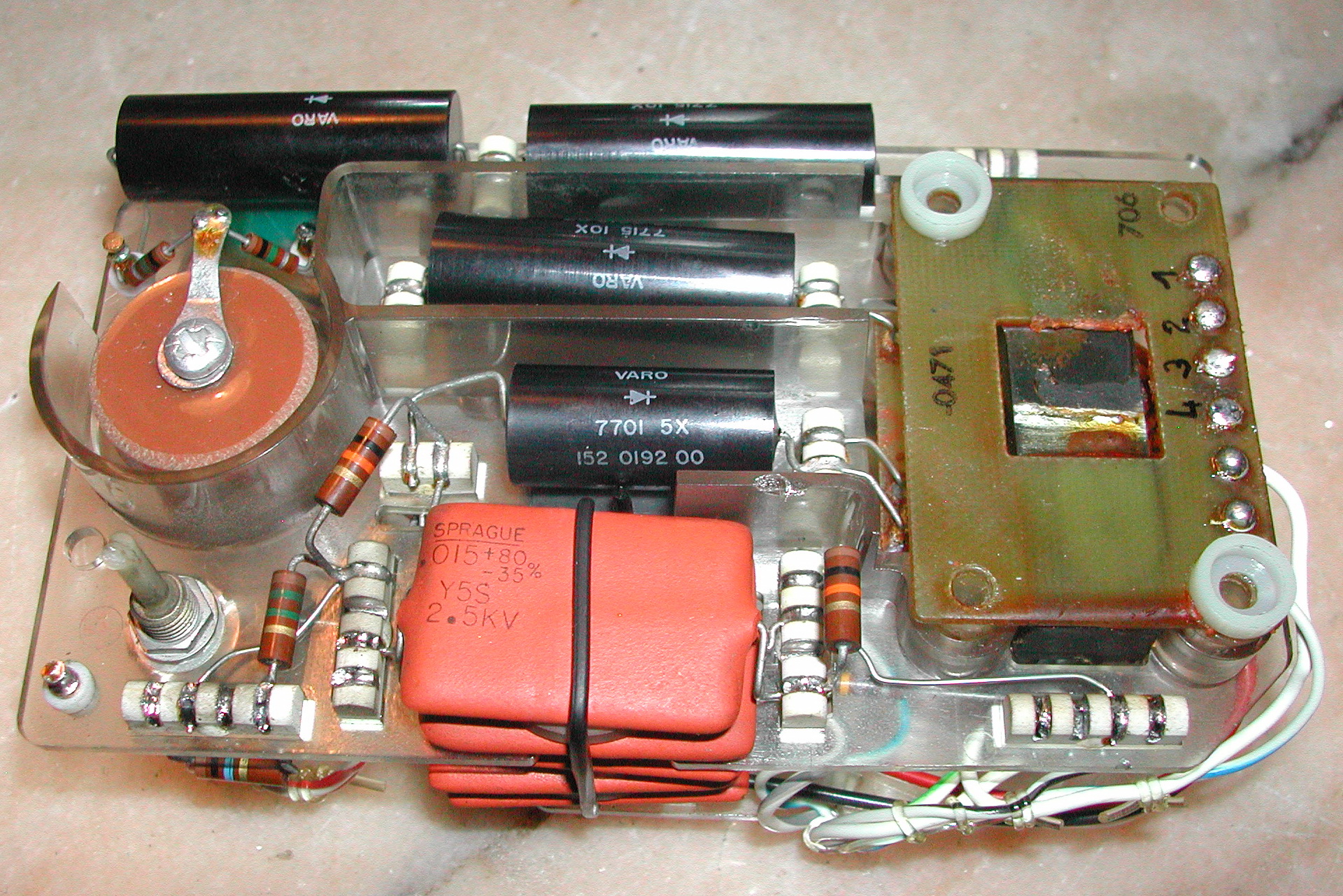

    J'ai vérifié 4 des 5 diodes THT avec une alim 15V et 1 k en série, en mesurant la tension aux bornes de la diode. Résultats des mesures :
    Référence diode / tension mesurée diode bloquée / tension mesurée diode passante
    7715-10X / 14,9 V / 13,2 V
    7715-10X / 14,9 V / 13,4 V
    7715-10X / 14,9 V / 12,7 V
    7701-5X / 14,9 V / 7,1 V
    Je suis étonné par les valeurs élevées de la tension aux bornes des diodes 7715-10X quand elles sont passantes : il faut plus de 13 diodes en série pour faire une telle chute !
    Ou bien j'ai loupé quelque chose ?
    Michel


Sujet : Help Tektro 454 Nouveau De Guy  Le 03-02-2016 à 22:40 sta



    Bonsoir Michel,
    Il faut aussi tester le courant de fuite des diodes et des capas céramiques.
    Et là il faut un peu plus qu'un multimètre et une alim 30V.
    Ces courants augmentent insidieusement dans les capas qui font débiter plus le transfo sans que cela se voit sur l'image car les tensions restent bonnes grâce à la régulation de l'inventer mais à la fin cela fini par lâcher quelque part.
    Et le transfo n'est pas toujours mort, tout au moins avant les interventions brutales du genre ''j'essaye et l'on verra bien''.
    Il ne faut jamais supprimer les sécurités (limites en courant et boucles de régulation) sous peine de suicider le transfo THT.




Sujet : Help Tektro 454 Nouveau De Michel   Le 04-02-2016 à 18:41 sta

    Merci Guy pour ces conseils, mais je ne suis pas équipé pour les mesures dont vous parlez. Que me reste-t-il alors comme possibilité pour sauver ce scope ?
    Michel


Sujet : Help Tektro 454 Nouveau De jean-luc beulaygue  Le 04-02-2016 à 19:23 sta

    Bonsoir

    loin de moi de vous démoraliser, mais votre panne est tout simplement
    le transfo tht hs.
    vous avez peut être une chance de le trouver aux US( www.sphere.bc)


Sujet : Help Tektro 454 Nouveau De Michel   Le 06-02-2016 à 21:50 sta

    D'après mes mesures, le transfo n'est a priori pas coupé ; s'il est hs c'est donc un court-circuit interne.
    La panne ne pourrait-elle pas se situer dans le circuit de régulation ?
    Là, je suis vraiment à la limite de mes compétences, je ne vois plus quoi faire pour identifier la panne.
    Michel
    PS : si jamais il me fallait le remplacer, quel modèle de caractéristiques voisines devrais-je chercher ? Et où ? chez Electropuces ?
    Michel


Sujet : Help Tektro 454 Nouveau De jean-luc beulaygue  Le 06-02-2016 à 23:06 sta

    Bonsoir

    le transfo est en CC interne


Sujet : Help Tektro 454 Nouveau De Michel   Le 16-02-2016 à 18:11 sta

    Bonsoir,
    Je recherche, pour réparer mon scope Tektro, soit une épave de Tektro 454 (avec une tht ok, on peut rêver...), soit un module THT, soit un transfo THT seul.

    @F6CER : manque de pot, le transfo que vous m'avez gentiment donné ne fait que ressembler au mien... il manque au moins l'enroulement de chauffage du tube.




Sujet : Help Tektro 454 Nouveau De F6CER  Le 17-02-2016 à 09:53 sta

    Bonjour
    Désolé je vais demander aux copains , on ne sait jamais .
    A propos, ça y est, on est dans la neige et la froidure !


Sujet : Help Tektro 454 Nouveau De Michel   Le 10-05-2016 à 22:27 sta

    Bonsoir,
    Bon, ben c'est loupé :| ! J'ai monté le transfo THT acheté sur eBay avec un lot de composants Tektro assez copieux (merci F6FLC de m'avoir signalé l'affaire), mais ça ne fonctionne pas ; pas de spot, et la tension de chauffage du CRT est quasi nulle. Soit ce transfo était HS (il provient d'un démontage), soit il n'est pas à l'origine de la panne, et que ce soit l'oscillateur le coupable ? Mais comment tester l'oscillateur, qui reçoit un sorte de CR depuis le secondaire du transfo THT ?
    Si quelqu'un a une idée...
    Cordialement
    Michel


Sujet : Help Tektro 454 Nouveau De Guy  Le 10-05-2016 à 23:11 sta

    Bonsoir,
    Une méthode.
    Relire mon message du 3 février
    Lire la doc et bien comprendre toutes les boucles de régulation et de sécurité.
    C'est pas triste et ne jamais tenter d'essayer de forcer une sécurité car cela fait à chaque fois des dégâts supplémentaires.
    Il faut un peu de matériel, y passer le temps qu'il faut, ne jamais se précipiter.
    Dépanner un scope demande du soin et de la patience. Il n'y a pas de recette de cuisine,
    Les transfos THT des Tektros ont une mauvaise réputation, mais il ne faut pas pourtant considérer que c'est la seule cause de panne.
    Les courants de fuite sont une source de soucis qui n'est pas facile à contrôler.


Sujet : Help Tektro 454 Nouveau De Michel   Le 10-05-2016 à 23:53 sta

    ''Lire la doc et bien comprendre toutes les boucles de régulation et de sécurité'' : c'est bien là mon problème ! Je ne suis pas électronicien de formation, et j'atteins mes limites. Sinon, je ne demanderais pas d'aide ...
    Michel
