Sujet : qqqquestion a un specialiste!!! Nouveau De Jean pierre k  Le 12-04-2006 à 21:04 cms

Bonsoir .

Avec Papy Lulu on se posent une question, sur un poste tout courant de marque inconnu;qui est équiper des lampes suivantes: 6A7 -6B6 -77 -43 + valve.après précaution d'usage a la remise en route ,avec un variac pour monter la tension jusqu'a 110volts ,Miracle!!!!!  ça chante et sans ronflette!!!! mais problème,:manque de puissance!!!accusant le potentiométre de puissance avec inter! il "crapotait" échange par son frère neuf on constates qu'il est en serie entre la masse et les cathodes des 6A7 et 6B6!!!!!  alors LA moi !!!jamais vue cela!!!!(toujours pas de puissance après échange des lampes vérification des polar...échange des capas de liaison....verif...des tensions...etc..etc..)que DAL!!  Si un éminent spécialiste pouvait nous démêler cette embrouille...nous serions moins nul!!!!!

Association des PAPY JPK' -JPL dit LULU



Sujet : qqqquestion a un specialiste!!! Nouveau De ON5MJ  Le 12-04-2006 à 21:47 sta

    La faculté demande un schéma pour comprendre.

    Jacques.


Sujet : qqqquestion a un specialiste!!! Nouveau De JC Négret  Le 12-04-2006 à 21:57 cms

J'ai trouvé un schéma avec le réglage par les cathodes changeuse et MF. Le potar ne fait dans ce cas que 5K, si ça peut aider...

JC


 Fichier
.PDF



Sujet : qqqquestion a un specialiste!!! Nouveau De JC Négret  Le 12-04-2006 à 22:01 cms

Vu la série, ce ne serait pas 6D6 plutôt que 6B6 ?

JC



Sujet : qqqquestion a un specialiste!!! Nouveau De Jean pierre k  Le 12-04-2006 à 22:07 cms

Dur ...Dur...Il faudra que je fasse du fil a fil....(OK çe n'est pas mission impossible!!!!  )çe sera un peut plus long pour savoir le pourquois de la chose!!!!

JPK'



Sujet : qqqquestion a un specialiste!!! Nouveau De Jean pierre k  Le 12-04-2006 à 22:39 cms

Merci Jean claude.de votre aide!

oui 6D6 c'est cela !.le schéma me semble assez approchant,sauf :pas de transfo de laison BF,pas de doubleur de tension,attaque direct des cathodes a partir du potentiomètre(pas vue de condo..de découplage)je vais reverif..tout ça!!!

JPK'



Sujet : qqqquestion a un specialiste!!! Nouveau De ON5MJ  Le 12-04-2006 à 22:52 sta

    JC, sur votre schéma, c'est quoi le composant de détection en sortie du 2e transfo MF. Jamais rencontré.

    Jacques.


Sujet : qqqquestion a un specialiste!!! Nouveau De JC Négret  Le 12-04-2006 à 23:00 cms

C'est un Westector, redresseur oxymétal pour détection. Sur le schéma, (Pathé 53) ce doit être un modèle double...

Sur ce site, un modèle classique:  http://www.thorneyhill2.freeserve.co.uk/metalrec.html

JC



Sujet : qqqquestion a un specialiste!!! Nouveau De JC Négret  Le 12-04-2006 à 23:07 cms

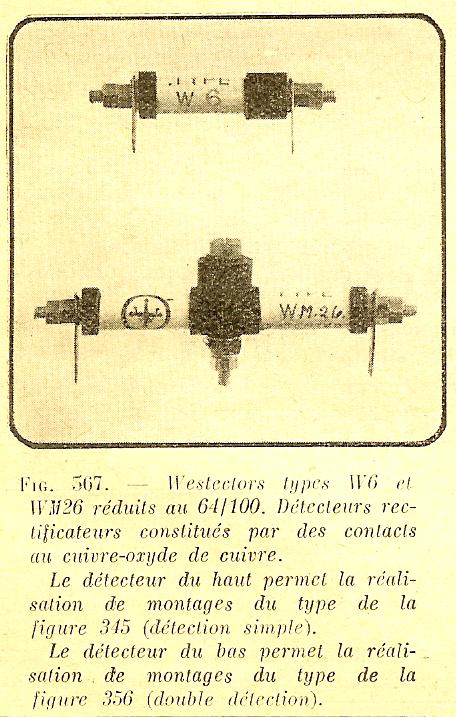

Trouvé dans le bouquin de P. Berché 2 modèles, simple et double:

JC





Sujet : qqqquestion a un specialiste!!! Nouveau De jackoe  Le 13-04-2006 à 08:32 sta

    Est-ce que quelqu'un a relevé la courbe tension/courant de ce type de composants ?


Sujet : qqqquestion a un specialiste!!! Nouveau De JCJ  Le 13-04-2006 à 13:05 sta

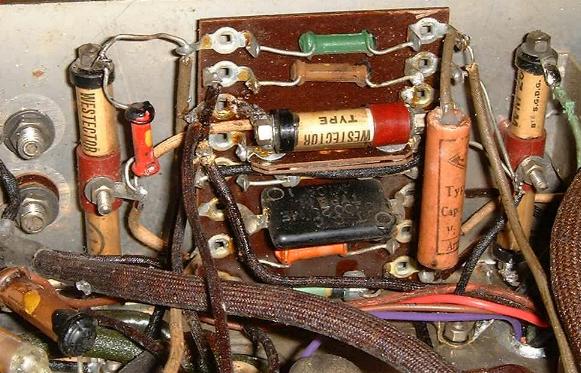

    J'ai relevé ces courbes sur un énorme "Marconi 735" qui était équipé de 5 Westectors (2 pour la détection et 3 pour le CAG)… une belle bête.

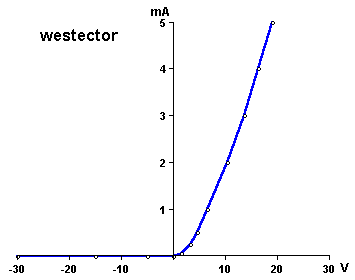

    4 de ces westectors avaient la courbe donnée sur le document joint. Pas terrible, non linéaire et forte chute de tension. Très inférieur à une diode à vide, ce qui explique que cet élément ait été peu utilisé.

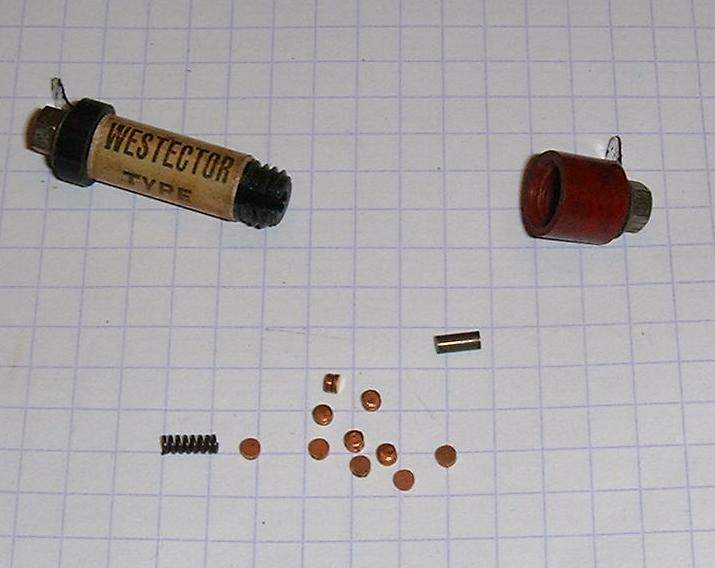

    Le 5ème westector qui équipait le poste avait une chute de tension 2 fois plus importante. Il a été autopsié :o( (2ème photo).
    On peut facilement cacher une diode au germanium à l'intérieur d'un westector démonté pour faire un remplacement.
    :-)




Sujet : qqqquestion a un specialiste!!! Nouveau De Jacques (webmestre)  Le 13-04-2006 à 13:11 sta

    Ca ressemble à un empilage de pastilles sélénium, empilage comme ceux qu'on découvre en cassant un TV18S.

    C'était quand même d'avant-garde en 1935, même si effectivement le V direct est très élevé... 8 volts à 1mA, c'est pas rien.


Sujet : qqqquestion a un specialiste!!! Nouveau De Jean pierre k  Le 13-04-2006 à 13:54 cms

Re-question a mon problème !

Quelle est l'avantage de commander la puissance de la BF, par la polarisation des cathodes HF!!!!une petite réponse S.V.P. serait bienvenue!!!

JPK'



Sujet : qqqquestion a un specialiste!!! Nouveau De Jacques (webmestre)  Le 13-04-2006 à 15:38 sta

    Aucun.

    Ce serait même plutot un inconvénient avec une très mauvaise qualité de détection sur un réglage à faible volume ou plutot sensibilité puisque ca agit au même titre que la CAG (taux de distorsion élevé).

    C'est l'évolution des principes de réceptions, tout comme sur les premiers Philips, la sensibilité était réglée de cette façon mais par dosage d'une tension négative ajustable sur les étages d'entrée.

    En plus ca oblige aussi à avoir un réglage de volume séparé pour le PU.

    Disons que pour un Pathé 53 de 1935, c'était une technique plutôt déjà dépassée, mais c'est vrai que tout ce qui est Pathé, ca a toujours été plus ou moins du schéma un peu bourrin...


Sujet : qqqquestion a un specialiste!!! Nouveau De JCJ  Le 13-04-2006 à 15:58 sta

    Le réglage manuel de la sensibilité par la polarisation des lampes HF à pente variable était très classique jusque dans les années 1933/34. Les lampes à pente variable ont été inventée dans ce but.
    Ce n'est que quand l'anti-fading s'est généralisé que l'on à séparé la commande manuelle de gain (potentiomètre sur la BF) de la commande automatique (anti-fading sur la polarisation des lampes HF).

    Il faudrait donc plutôt s'étonner dans l'autre sens… Pourquoi a-t-on remplacé la commande manuelle de sensibilité sur les lampes HF par un potentiomètre sur la BF
    :-)


Sujet : qqqquestion a un specialiste!!! Nouveau De ON5MJ  Le 13-04-2006 à 18:04 sta

    Bonsoir JC Négret,

    En examinant le schéma je me pose des questions. Voir dessin.

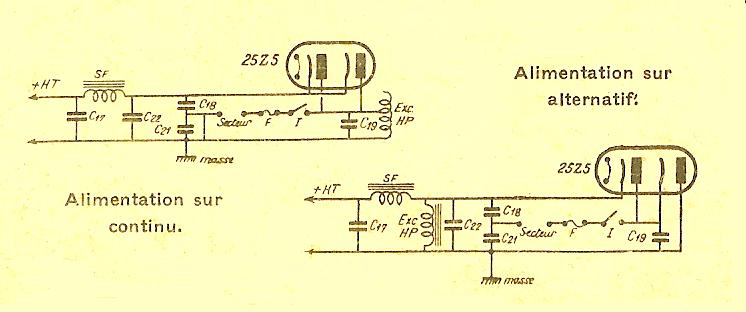

    1. Au travers du connecteur bouchon, genre soquet de lampe radio, on dirait que l'anode et la cathode de la 1/2 de la 25z5 sont connectées ensemble (trait rouge).

    2. C'est le filament de quoi qui est en parallèle sur l'alimentation secteur ? (trait vert)

    Jacques.




Sujet : qqqquestion a un specialiste!!! Nouveau De JC Négret  Le 13-04-2006 à 19:15 cms

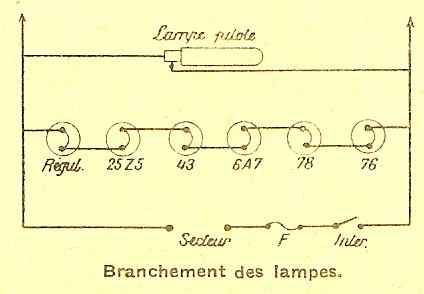

Bonsoir; C'est le filament d'une lampe pilote qui doit éclairer le cadran (je suppose). Le bouchon permet de choisir entre alternatif et continu-->

Un montage plutôt compliqué ! Ce Pathé 53 équivaut au Marconi 5 (schématèque 40)

JC





Sujet : qqqquestion a un specialiste!!! Nouveau De ON5MJ  Le 13-04-2006 à 21:29 sta

    Tordu en effet.

    Jacques.
