| Sujet : fréquencemètre Nouveau | De Phil Le 09-03-2006 à 21:41 cms |
|  |
Bonsoir à tous,
Je suis à la recherche de la notice de ce fréquencemètre : ENERTEC 2550.
Par ailleurs comme il ne possède pas de sonde haute tension et qu'il est doté de deux calibres de 2 et 15 volts, Je ne sais pas trop jusqu'à combien je peux mesurer en tension sans prendre de risque ?
Grand merci d'avance !
Phil
| |
|
|
| Sujet : fréquencemètre Nouveau | De Phil Le 09-03-2006 à 21:45 cms |
| |
J'avais oublié la photo, c'est celui-là !
| |
| |
|
| Sujet : fréquencemètre Nouveau | De Jacques (webmestre) Le 09-03-2006 à 21:48 sta |
|
S'il est équipé d'entrée(s) BNC, l'utilisation de sondes 1/10 d'oscillo peut être utile. Il faut juste qu'il respecte une impédance d'entrée de 1Mohm.
Quel genre d'appareil ? ancienneté ?
|
|
| Sujet : fréquencemètre Nouveau | De Phil Le 09-03-2006 à 22:03 cms |
| |
Bonsoir Jacques,
Il y a deux entrées de 1 Meg et 50 ohms. Je l'ai acheté chez électronique diffusion, c'est dans la rubrique mesure d'occasion. Il a encore une plaque "armée française" 1979.
Phil
| |
|
|
| Sujet : fréquencemètre Nouveau | De Pierrot du 82 Le 10-03-2006 à 00:45 cms |
| |
Comme dit maître Jacques, pour l'entrée 1MOhms, une sonde 1/10 d'oscillo... mais attention, ces sondes ne tiennent que 500 V crête (continu + AC).
Pour l'entrée 50 Ohms, gaffe !
Pour les appareils français, jamais de manuel (refrain trop connu)
| |
|
|
| Sujet : fréquencemètre Nouveau | De Dubreuil JC Le 10-03-2006 à 08:09 sta |
|
Bonjour
Pour la mesure de fréquence sur l'ocillateur d'un poste à tube j'utilise un cable 50 ohms genre RG 174, avec à l'extrémité une bobine de deux spires en fil rigide isolé et de 12 mm de diamètre. Si le fréquencemètre est suffisamment sensible la mesure se fait sans problème sans risque d'envoyer de la tension sur son entrée. De plus Le couplage avec la bobine de l'oscillateur doit être lache afin limiter l'inflence de la mesure sur le circuit.
Jean-Claude
|
|
| Sujet : fréquencemètre Nouveau | De Phil Le 10-03-2006 à 17:39 sta |
|
Bonsoir à tous,
Merci à tous pour les infos,
Si j'ai bien compris votre méthode Jean-Claude, vous utilisez un coaxial de type radio avec à l'extrémité une bobine en primaire et une secondaire reliée à l'appareil de mesure ???
Les bobines sont montée sur quel type de support SVP ? Si les 2 bobines sont identiques, ne retrouvez-vous pas la même tension sur le secondaire ? Merci !
Phil ![[:Hi:]](s12.gif)
|
|
| Sujet : fréquencemètre Nouveau | De Dubreuil JC Le 10-03-2006 à 18:58 sta |
|

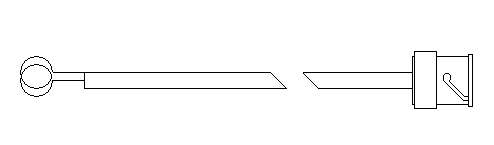

Un petit dessin est souvent plus explicite qu'un long baratin.
Il n'y a qu'une bobine le primaire étant la self de l'oscillateur.
La bobine est à approcher de la self de l'oscillateur et la BNC se raccorde à l'entrée du fréquencemètre.
Jean-Claude
| |
|
| Sujet : fréquencemètre Nouveau | De Phil Le 10-03-2006 à 21:26 sta |
|
Merci Jean-Claude, c'est très clair.
Phil.
|
|
|
