Sujet : Renseignement Condo Nouveau De sebastien86  Le 20-12-2014 à 18:25 sta

    Bonjour à tous,
    Vite fait pour résumer, je me suis trouvé une passion débordante pour la rénovation des TSF, depuis maintenant un mois ...
    Donc totalement néophite dans le domaine, bien sur je comprends très vite mais faut m'expliquer longtemps. Voila j'ai un manufrance de 1939 connu sur différent site, ayant qq base en electronique j'ai cru facile d'attaquer ce poste croyant avoir le plan. en etudiant le schéma je me suis apercu qu'il ne correspondait pas trop. puis après refection rapide du schéma à main libre j'ai vite compris que le poste a été réparé plusieur fois et modifié. J'ai faillie baisser les bras...Bref, ca me prendra le temps qu'il faudrat mais je vais essayé de le refaire.

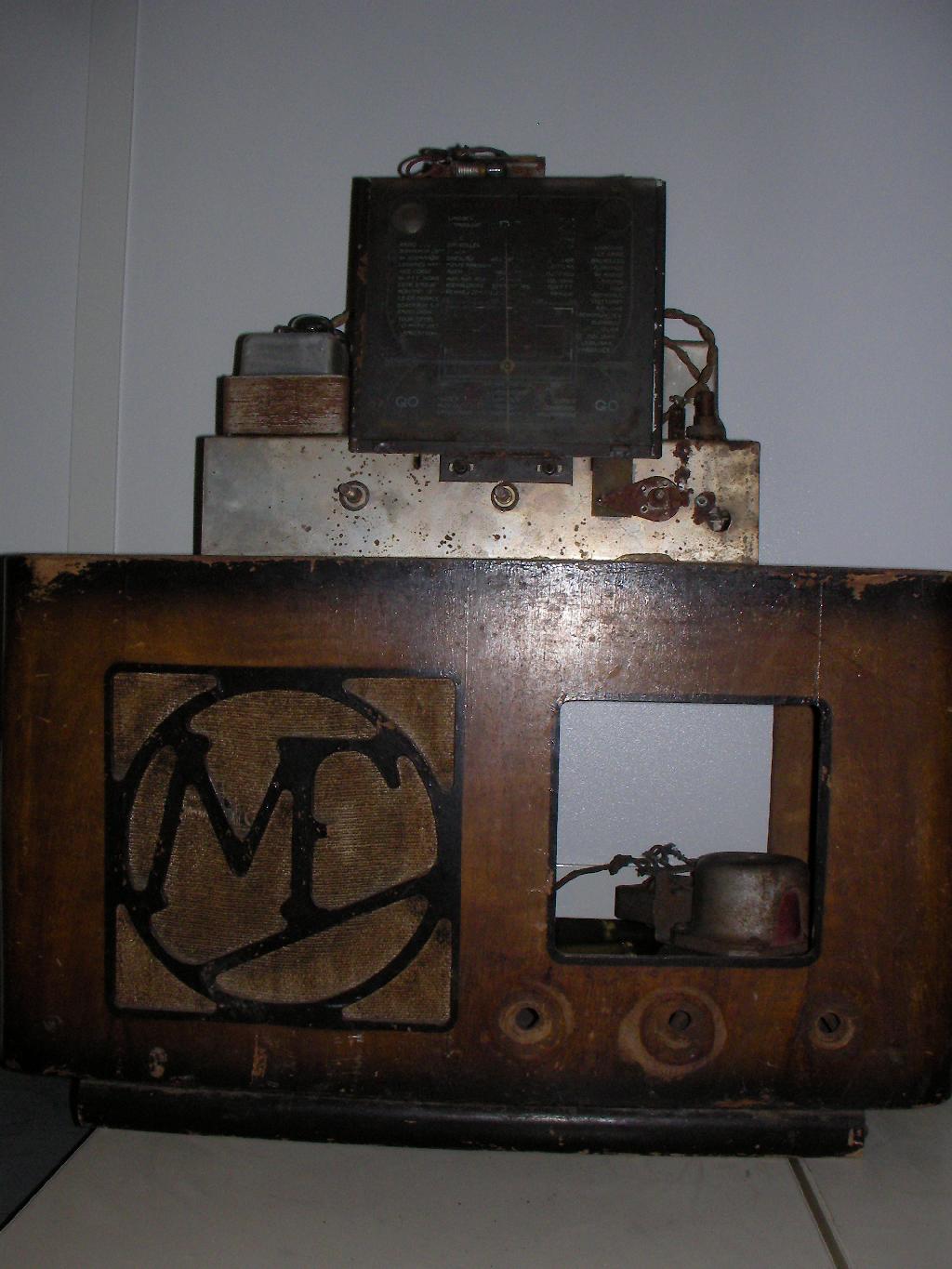

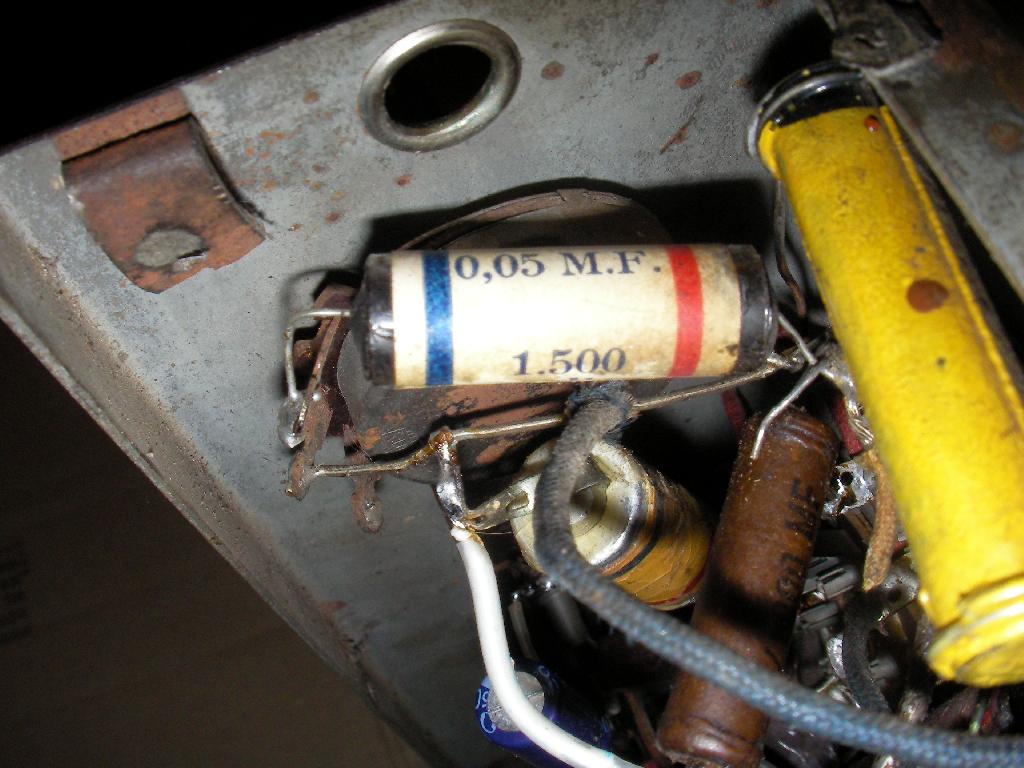

    Ce qui m'amène excatement c'est que les 2 photos en pièce jointe je ne suis pas certain que ce sont des polarisés peut etre une ame charitable pourrait me renseigner ?
    Cordialement,




Sujet : Renseignement Condo Nouveau De Jacques (webmestre)  Le 20-12-2014 à 18:39 sta

    La photo du haut c'est un non polarisé, celle du bas si.


Sujet : Renseignement Condo Nouveau De Phil  Le 20-12-2014 à 18:39 sta

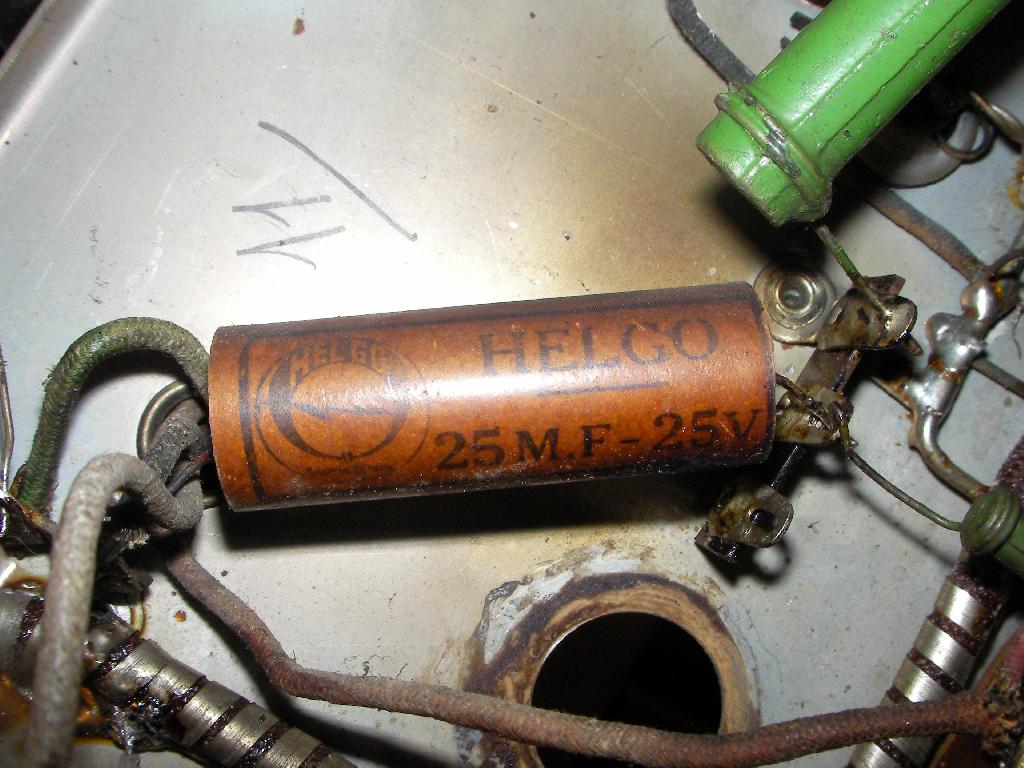

    Rouge positif, pour l'autre je dirais si 25 MF, il doit l'être forcément.


Sujet : Renseignement Condo Nouveau De sebastien86  Le 20-12-2014 à 18:40 sta

    A quoi reconnais tu cela stp ?


Sujet : Renseignement Condo Nouveau De sebastien86  Le 20-12-2014 à 18:41 sta

    Les 2 sont polarisés alors ?


Sujet : Renseignement Condo Nouveau De Phil  Le 20-12-2014 à 18:41 sta

    Donc, j'ai dit une connerie, quelle idée de mettre ces couleurs...


Sujet : Renseignement Condo Nouveau De Jacques (webmestre)  Le 20-12-2014 à 18:42 sta

    Désolé Phil, le premier n'est pas polarisé: Bleu-Blanc-Rouge, peut-être pour fabrication française, si plus intelligemment construit: Rouge armature sensible, Bleu armature externe.


Sujet : Renseignement Condo Nouveau De sebastien86  Le 20-12-2014 à 18:47 sta

    Ah ok c'est cool merci du renseignement et par hazard si toute fois qq un pouvait avoir le schéma de mon poste ca doit etre un BA 25P ou 50 P les lampes 6f5 5y3 6k7g em4 6e8mg 6v6g 6h6.
    ci joint 2 photos.




Sujet : Renseignement Condo Nouveau De sebastien86  Le 20-12-2014 à 18:51 sta

    Autre condo que j'ai un doute en piece jointe




Sujet : Renseignement Condo Nouveau De Jacques (webmestre)  Le 20-12-2014 à 18:51 sta

    Hélas, pas de schéma, il faudra se rabattre sur un schéma approchant.

    Sinon, la fiche ici : doctsf.com//gra...


Sujet : Renseignement Condo Nouveau De Jacques (webmestre)  Le 20-12-2014 à 18:52 sta

    Ce dernier condo est polarisé.


Sujet : Renseignement Condo Nouveau De sebastien86  Le 20-12-2014 à 19:00 sta

    Merci jacques de ces info effectivement j'ai deja passé au crible ce site doctsf ainsi que radiomuseum ainsi que celui la, et plein d'autre d'ailleurs bcp de photsphoto et tout les schémas de différents poste se rapprochant mais en vain ...
    En tout cas merci encore.
    Je risque de revenir très bientot avec un nouveau poste car j'attends 2 TSF pour ce mardi un general radio et un ondiana si j'ai des soucis ou des question je vous en ferais part.
    Cordialement,


Sujet : Renseignement Condo Nouveau De Jacques (webmestre)  Le 20-12-2014 à 19:03 sta

    Par principe, sur ces anciens appareils, tout ce qui dépasse 2µF est polarisé, le reste non (sauf rares exceptions).

    Ne pas se laisser troubler par les marquages MF ou µµF, voir la page "Marquage des composants" au besoin.


Sujet : Renseignement Condo Nouveau De Phil  Le 21-12-2014 à 11:54 sta



Sujet : Renseignement Condo Nouveau De Phil  Le 21-12-2014 à 11:58 sta

    Désolé, j'ai merdouillé sur le lien !


Sujet : Renseignement Condo Nouveau De sebastien86  Le 21-12-2014 à 12:57 sta

    Lol c'est sympa quand meme je me met dessus et je réfléchi.
    De toute facon je reprendrais un post lorsque j'aurais eclairi le schéma et la je demanderai l'avis de chacun et de bon technicien pour m'aiguiller ...


Sujet : Renseignement Condo Nouveau De sebastien86  Le 31-12-2014 à 13:40 sta

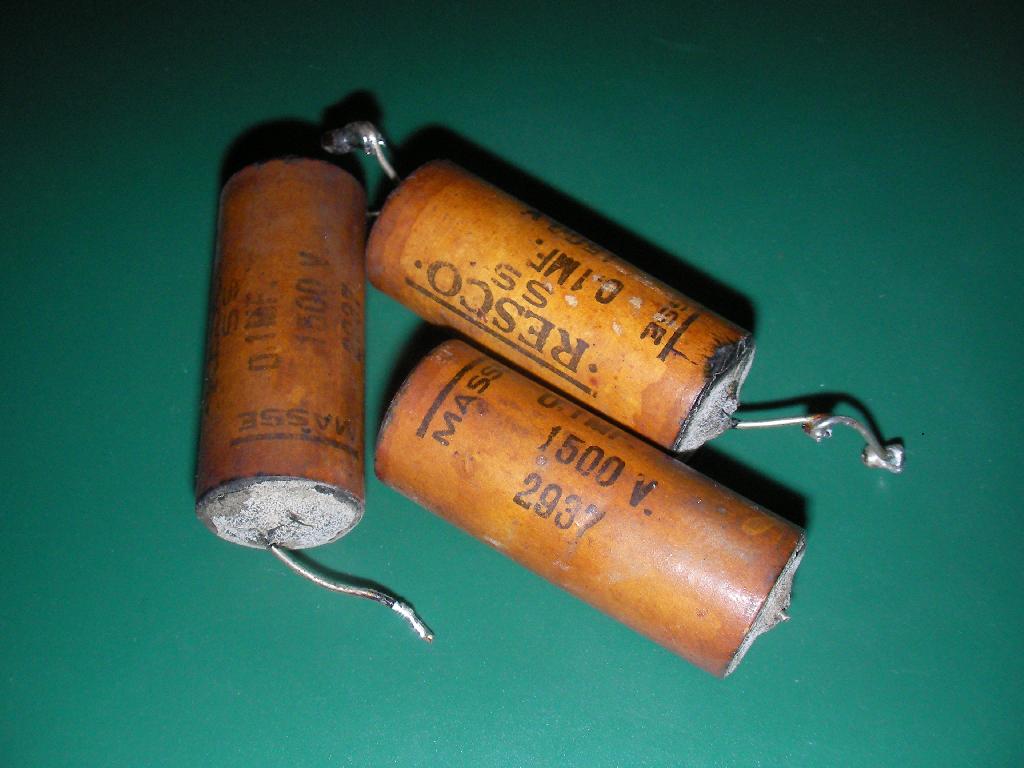

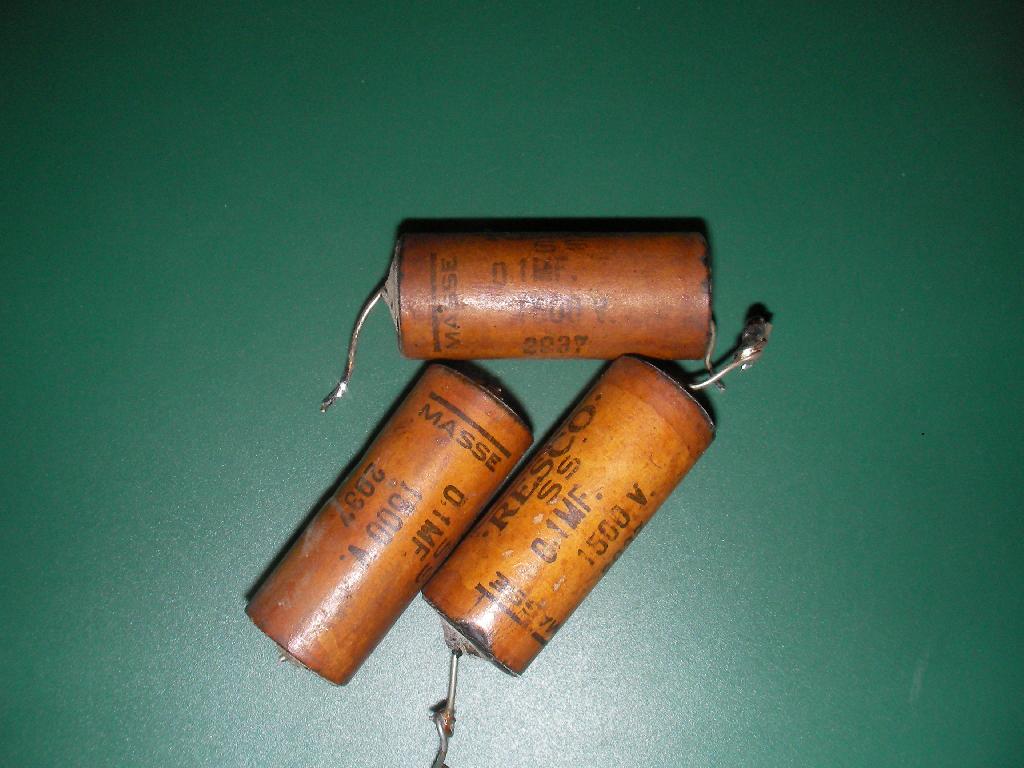

    Peut on me confirmer que ces 3 condo de 0,1 uF 1500V ce ne sont pas des polarisé !!!
    Merci d'avance.




Sujet : Renseignement Condo Nouveau De omale 13  Le 31-12-2014 à 14:20 sta

    bonjour
    oui ce ne sont pas des polarisé


Sujet : Renseignement Condo Nouveau De omale 13  Le 31-12-2014 à 14:21 sta

    re
    la masse cote point froid


Sujet : Renseignement Condo Nouveau De omale 13  Le 31-12-2014 à 14:30 sta

    re
    sauf le cas de liaison ou le point froid et relier
    a la G1 de la finale BF


Sujet : Renseignement Condo Nouveau De sebastien86  Le 09-01-2015 à 17:17 sta

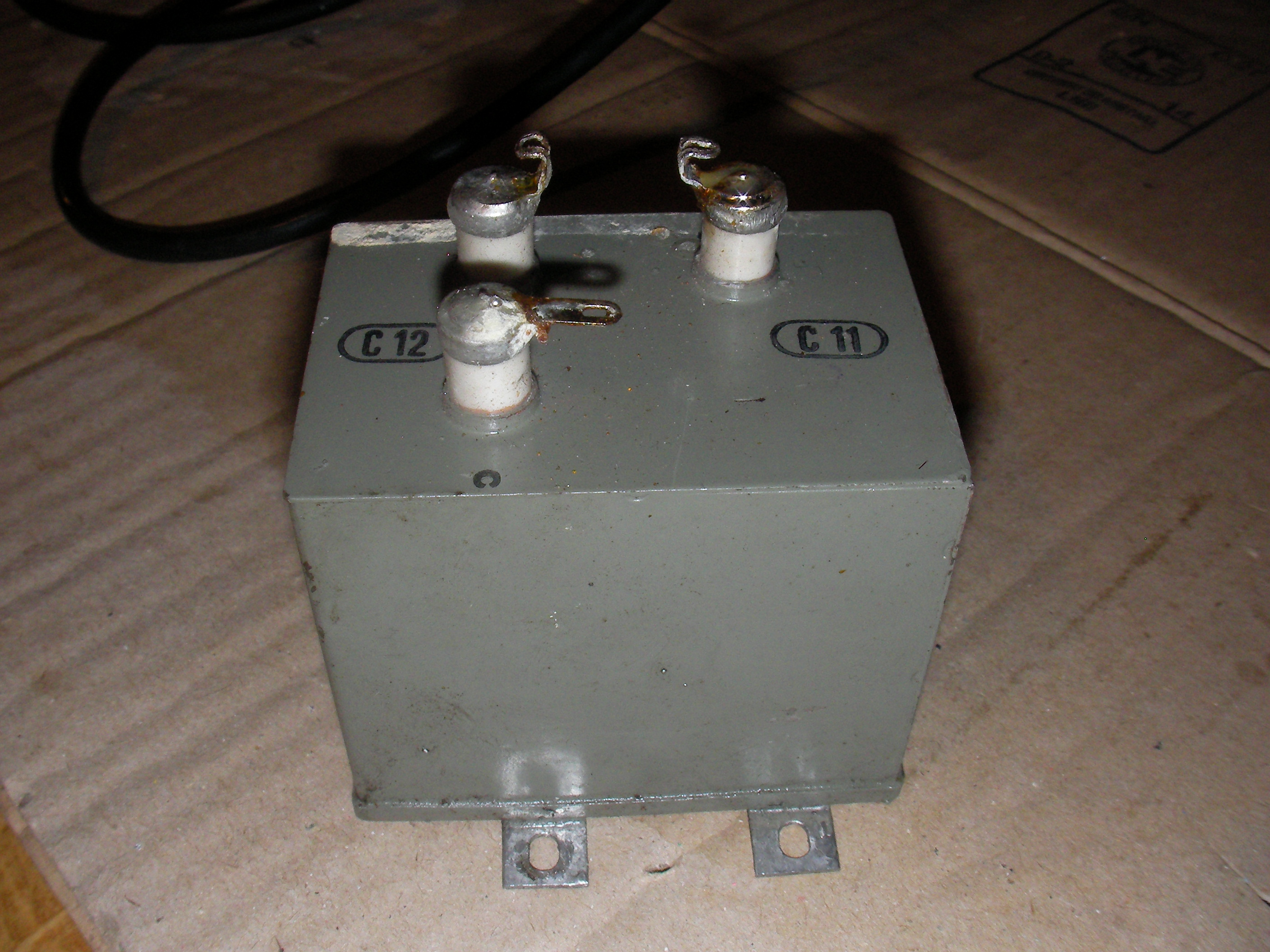

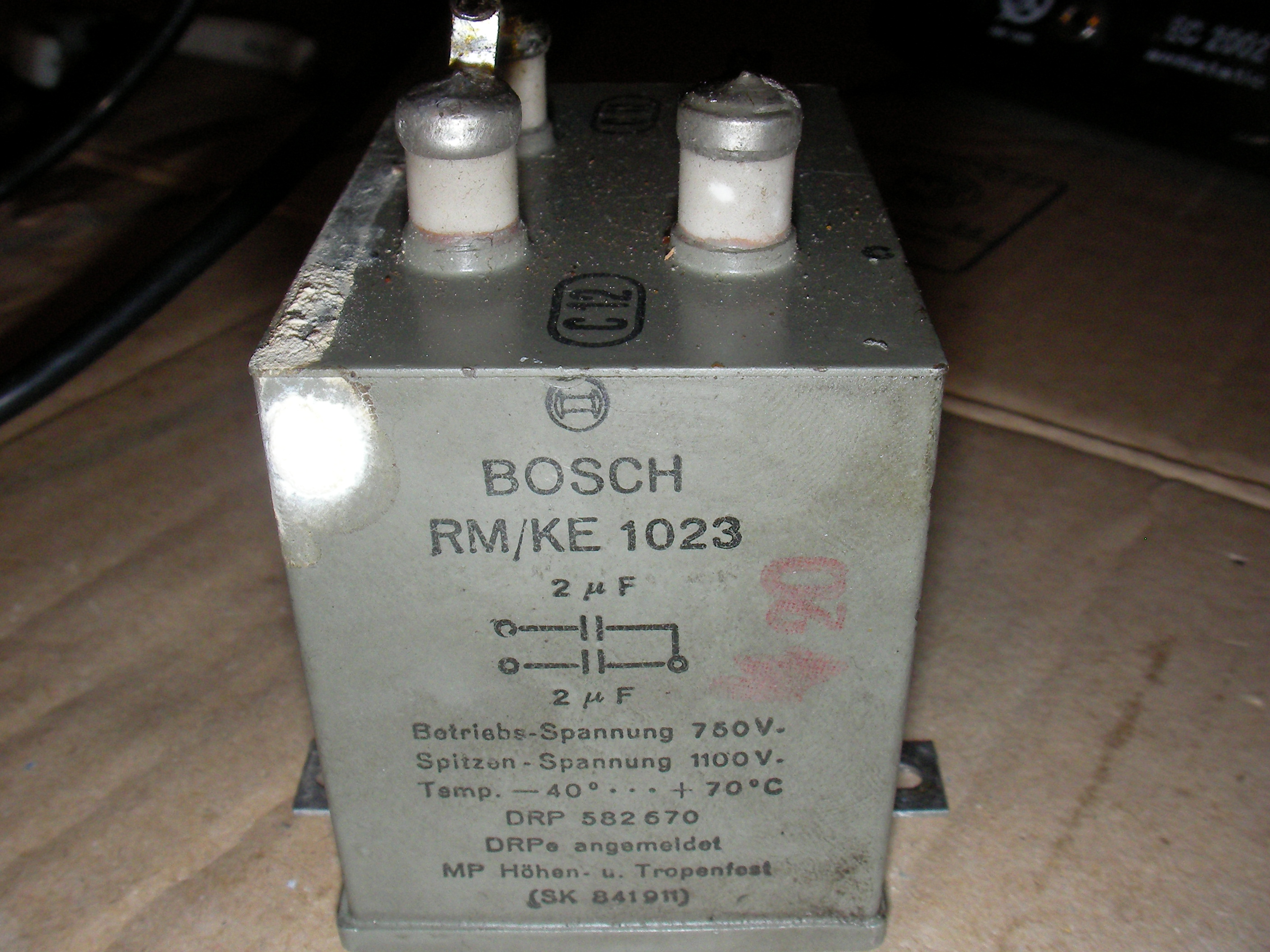

    Autre question sur un poste j'ai ce boitier. Le schéma et les réference sont dessus. le probleme c'est que je ne sais pas quel type de condo mettre des polarisés ou pas ?
    Une idée, une info ?
    Cordialement.




Sujet : Renseignement Condo Nouveau De sebastien86  Le 09-01-2015 à 17:20 sta

    Et dois-je les changer ?


Sujet : Renseignement Condo Nouveau De omale 13  Le 09-01-2015 à 17:37 sta

    bonsoir
    des polarisé je pense vu la grosseur
    du container


Sujet : Renseignement Condo Nouveau De omale 13  Le 09-01-2015 à 17:39 sta

    re
    mais pas sur a 100% voir d'autre avis


Sujet : Renseignement Condo Nouveau De sebastien86  Le 09-01-2015 à 18:01 sta

    oui j'attends des info.


Sujet : Renseignement Condo Nouveau De grognon27  Le 09-01-2015 à 18:08 sta

    Bonjour
    Ils sont non polarisés ! Condensateur diélectrique verre. Ils sont increvables.
    Bon courage.


Sujet : Renseignement Condo Nouveau De Jacques (webmestre)  Le 09-01-2015 à 18:08 sta

    Tout ce qui est inférieur ou égal à 2µF peut être remplacé avantageusement par des condensateur polyester.

    Compte tenu de la place disponible et pour préserver l'authenticité de l'appareil, il peuvent être placés dans ces boitiers métalliques.

    La tension devra être de 400 ou 630V en fonction de la HT présente.

    On peut également trouver des chimiques polarisés de 2,2µF mais les trouver avec une tension d'isolement élevée est plus difficile et reviendra plus cher de toute manière.


Sujet : Renseignement Condo Nouveau De sebastien86  Le 09-01-2015 à 20:19 sta

    Ok merci pour les infos ...


Sujet : Renseignement Condo Nouveau De sebastien86  Le 27-01-2015 à 18:16 sta

    Bonjour,

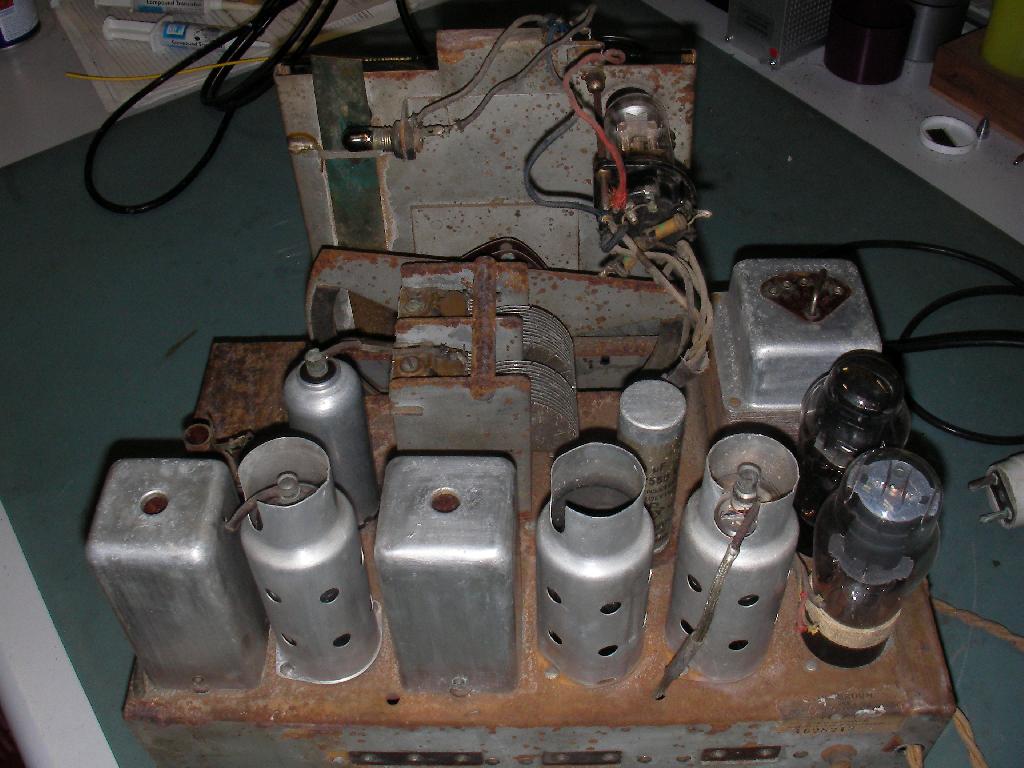

    Peut on me confirmer que les 2 condos que l'on apercoit sont bien pour celui du centre un 35 pF et celui d'en haut à droite un 75 pF ?

    Merci.

    Seb.




Sujet : Renseignement Condo Nouveau De Totolagalène  Le 27-01-2015 à 18:49 sta

    Affirmatif!


Sujet : Renseignement Condo Nouveau De sebastien86  Le 27-01-2015 à 18:49 sta

    Merci Totolagalène


Sujet : Renseignement Condo Nouveau De Jacques (webmestre)  Le 27-01-2015 à 19:18 sta

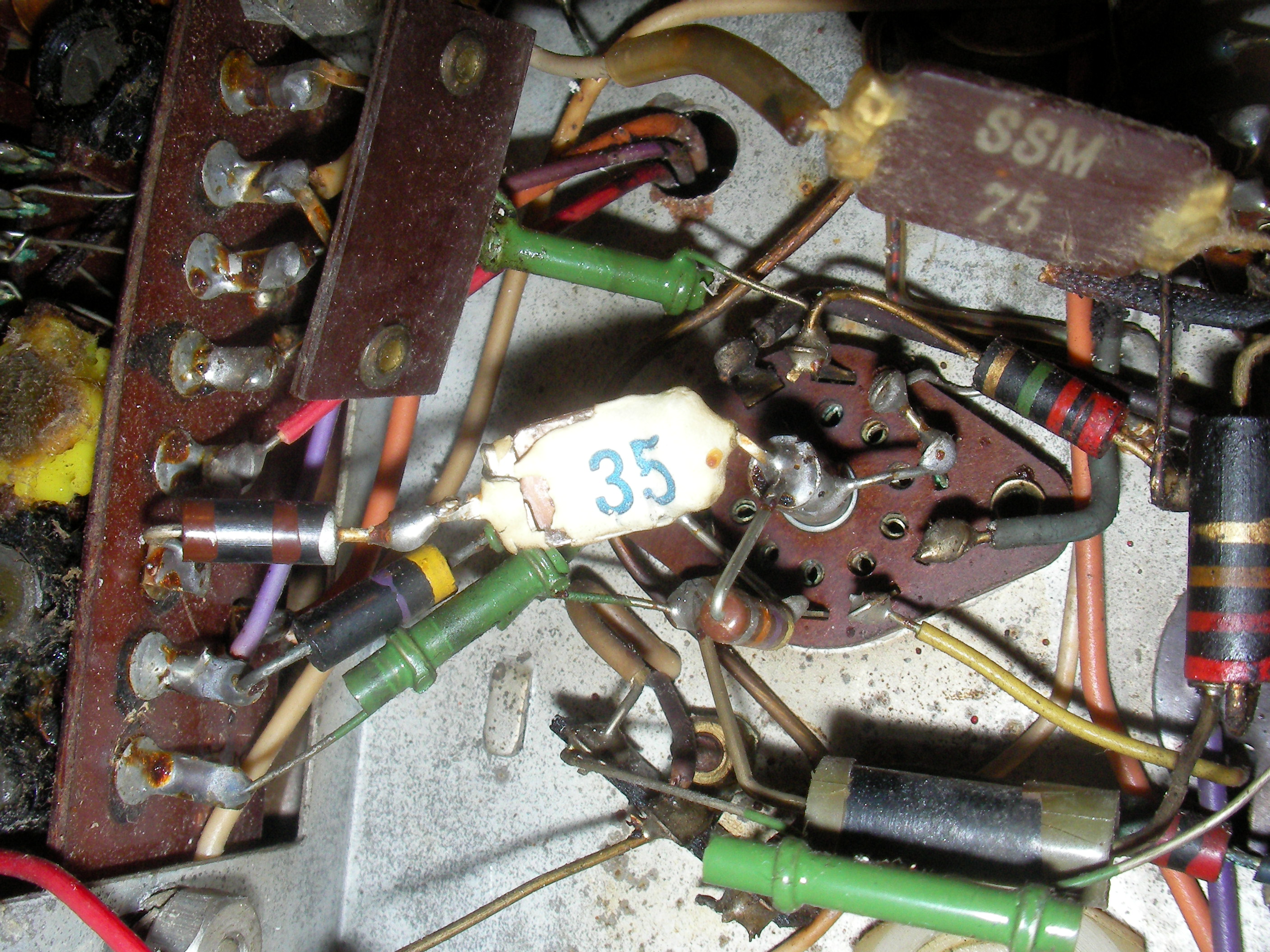

    Le 35 n'a pas l'air d'être dans son assiette


Sujet : Renseignement Condo Nouveau De sebastien86  Le 27-01-2015 à 19:19 sta

    Tu m'étonne !!!


Sujet : Renseignement Condo Nouveau De sebastien86  Le 19-03-2015 à 16:16 sta

    J'ai une petite question plutôt général sur les condo.
    Que cela change t'il si je remplace un condo par exemple un 10uF 63V par un condo 10uF 630V ?
    Cette grande différence de voltage influe t'elle par rapport au temps de charge ? y a t'il des domaines ou il ne faut pas que cette tension soit trop différente ?


Sujet : Renseignement Condo Nouveau De bobosse  Le 19-03-2015 à 16:29 sta

    Bonjour,

    Fonctionnellement parlant ça ne changera rien, c'est simplement inutile. Par contre coté porte-monnaie, il y a une grosse différence.


Sujet : Renseignement Condo Nouveau De omale 13  Le 19-03-2015 à 16:51 sta

    bonjour
    10µf 63 v a 10µf 630 il y a une très grande différance de taille
    et puis rare un 10µf 630 moi jamais vu (500- 600 oui )
    pas plutôt 10 nf non


Sujet : Renseignement Condo Nouveau De sebastien86  Le 21-03-2015 à 06:49 sta

    Ok c'etait juste pour info car un collegue me certifiais qu'il y avait une différérence pour le temps de charge. Les valeurs était juste à titre d'exemple.
    Désolé de ne pas avoir répondu plus tot, mais je n'ai plus d'ordi actuellement ...
    Merci de vos réponses.


Sujet : Renseignement Condo Nouveau De ON5MJ  Le 21-03-2015 à 07:04 sta

    La tension d'isolement n'y est pour rien à capacité et résistance interne identiques. Cela changera le volume et le QSJ.


Sujet : Renseignement Condo Nouveau De omradio  Le 21-03-2015 à 11:11 sta

    Bjr,

    J'ai lu quelque part : " un condensateur chimique fonctionne correctement et durablement quand il est alimenté entre 50 et 80% de sa tension de service. Alimenté à 15 ou 20 % il ne se « formera » pas correctement et sera bien loin de ses caractéristiques supposées…"

    Avis des spécialistes du forum ???


Sujet : Renseignement Condo Nouveau De Michel87  Le 21-03-2015 à 11:15 sta



    Bonjour,

    De façon plus générale, pour garantir le fonctionnement chimique correct d'un condensateur polarisé, il est recommandé de l'utiliser à une tension proche de sa tension nominale.


Sujet : Renseignement Condo Nouveau De Michel87  Le 21-03-2015 à 11:17 sta


    Doublon


Sujet : Renseignement Condo Nouveau De omale 13  Le 21-03-2015 à 11:27 sta

    Re
    moi aussi j'avais vu quelque part ce que dit
    Omradio et Michel mais je ne retrouve plus ou


Sujet : Renseignement Condo Nouveau De Guy F6CTP  Le 21-03-2015 à 12:35 sta

    Bonjour,
    ça pose pb car majorité de circuit électronique d'aujourd'hui fonctionnent en 5 V et ils sont équipés de condos isolés entre 16 et 25 volts. ???

    Les condos ne seront jamais formés ?


Sujet : Renseignement Condo Nouveau De sebastien86  Le 28-10-2015 à 21:12 sta

    Je ne sais plus trop un condo de 16 F vaut mieux en mettre une de 10 ? ou de 22 ?


Sujet : Renseignement Condo Nouveau De omale 13  Le 28-10-2015 à 21:25 sta

    re
    un 22


Sujet : Renseignement Condo Nouveau De sebastien86  Le 14-11-2015 à 11:25 sta

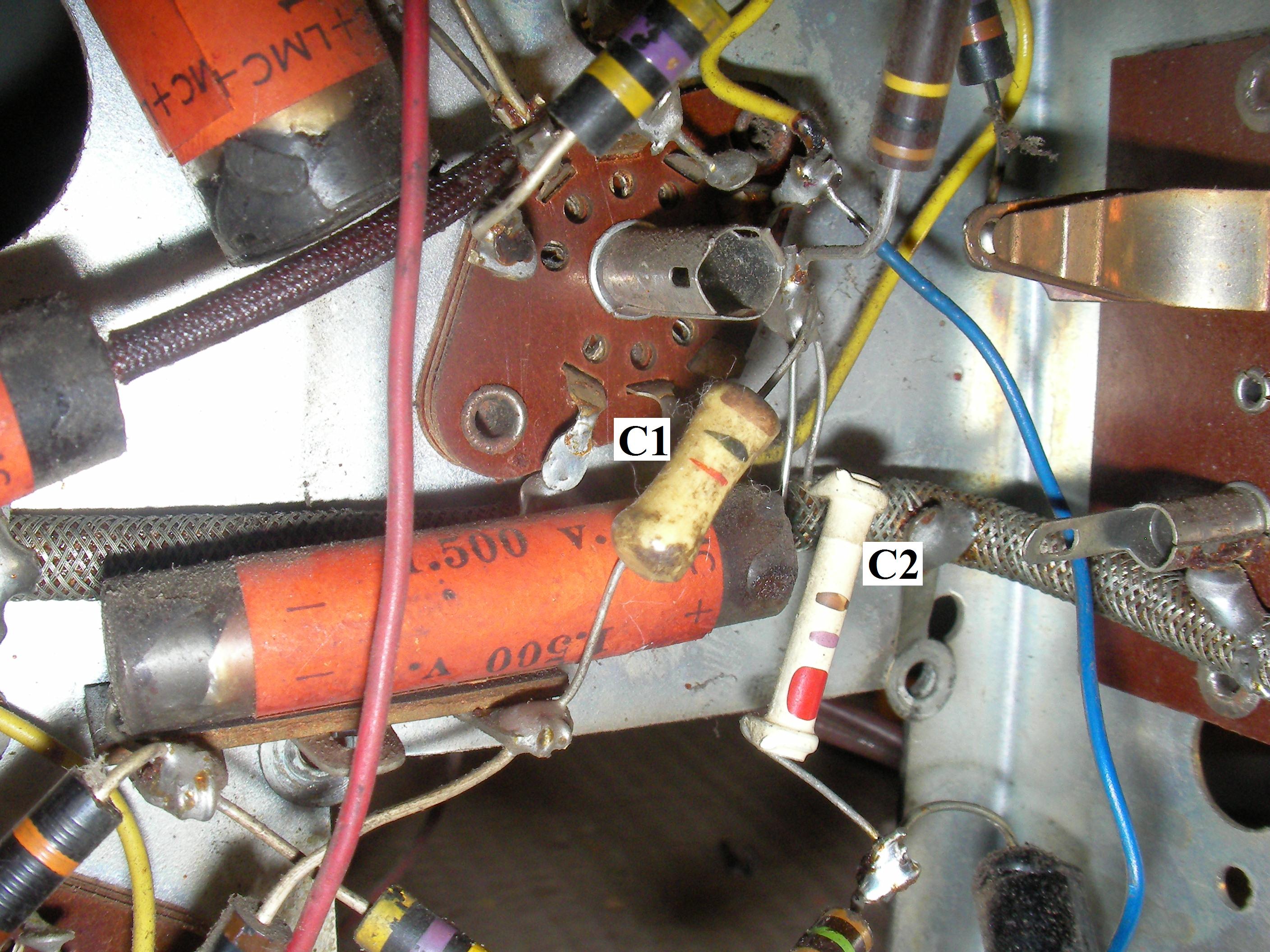

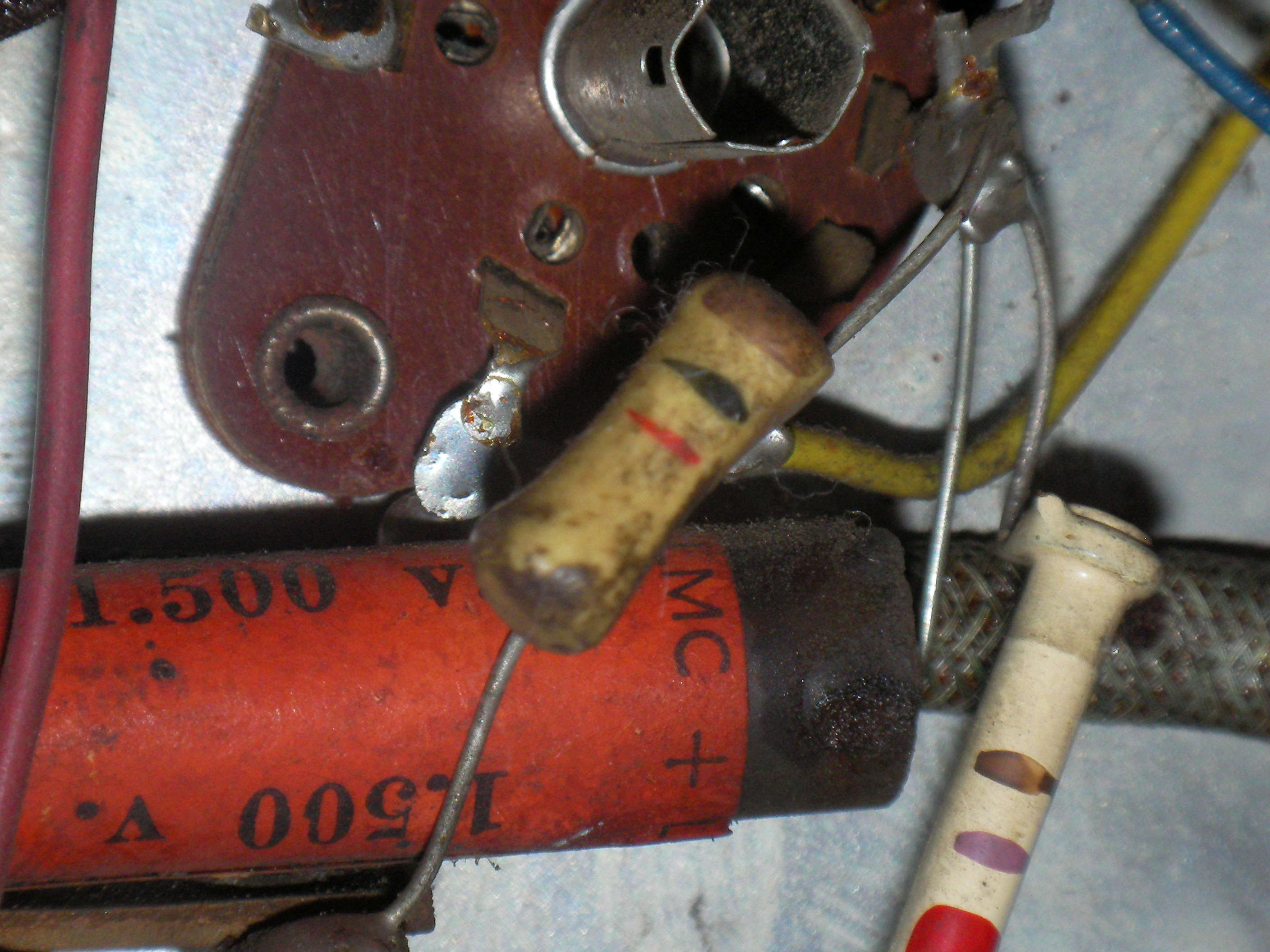

    Peut on me confirmer que C1 et C2 sont des condo svp.
    Et quel sont leur valeur ....




Sujet : Renseignement Condo Nouveau De Pierre Roque  Le 14-11-2015 à 11:37 sta

    Capa céramique qui en principe ne bouge pas de valeur

    une de 1000Pf et l'autre de 470 Pf

    A bientôt
    Pierre


Sujet : Renseignement Condo Nouveau De sebastien86  Le 14-11-2015 à 12:09 sta

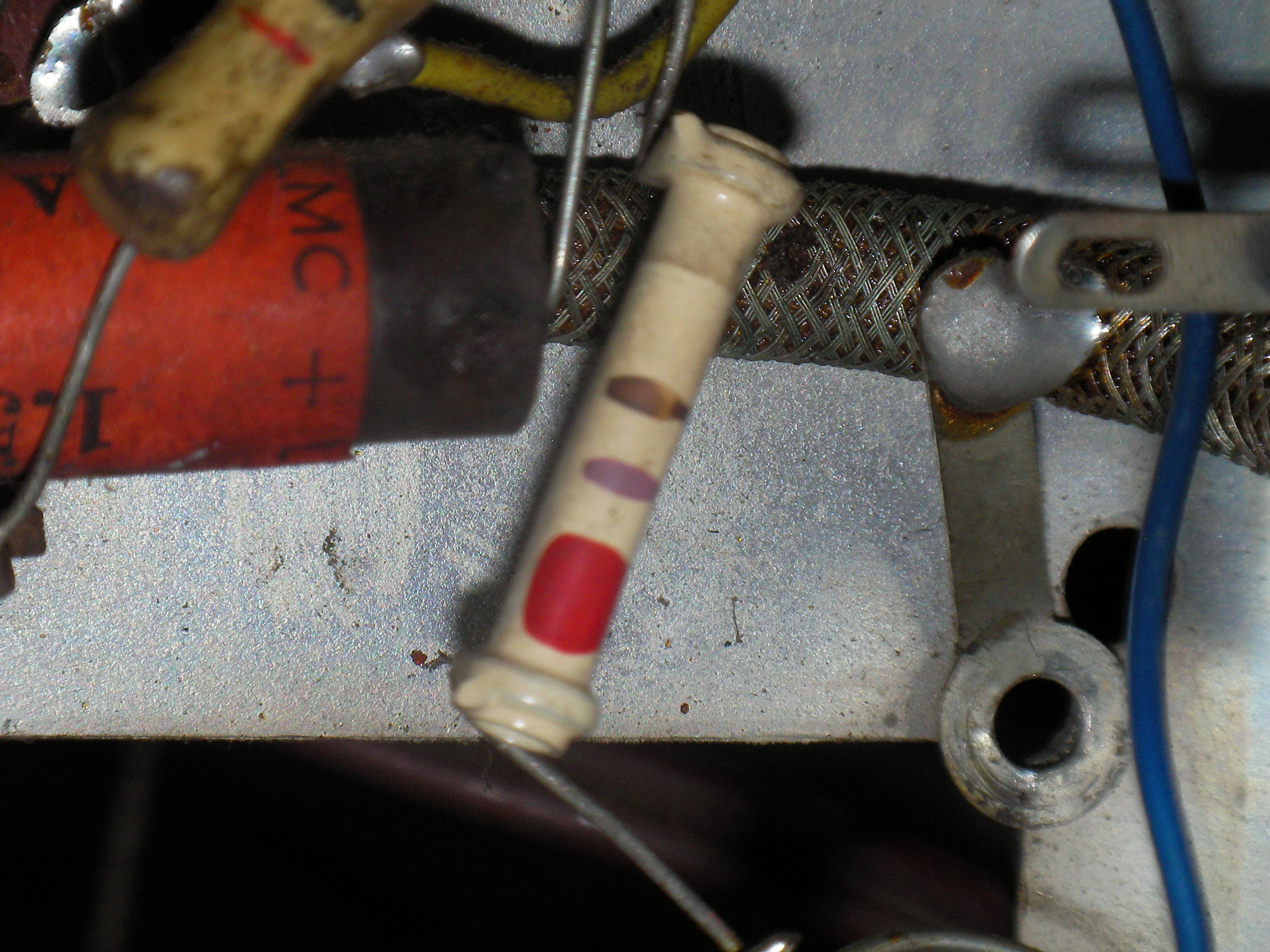

    Merci bcp Pierre pour la 1nF il me semblait bien. L'autre gros doute ce n'est pas une 270 pF ?


Sujet : Renseignement Condo Nouveau De F6FLC  Le 14-11-2015 à 12:32 sta

    Bonjour,

    270 pF

    Michel...


Sujet : Renseignement Condo Nouveau De Pierre Roque  Le 14-11-2015 à 15:01 sta

    Mais oui bien sur c'est une 270 Pf et j'ai pourtant des yeux tous neuf , toutes mes excuses pour cette erreur de ma part (mea-culpa).


Sujet : Renseignement Condo Nouveau De sebastien86  Le 14-11-2015 à 17:56 sta

    @ F6FLC : merci.
    @ Pierre : oui mais avec les lunettes ce sera de la balle tu ''verras'' ...


Sujet : Renseignement Condo Nouveau De sebastien86  Le 16-11-2015 à 18:37 sta

    J'ai un tube de filtrage de 2x16F. Actuellement je n'ai qu'un condo de 22F, je peut mettre un de 22 et un de 10 ? Ou vaut mieux pas ...


Sujet : Renseignement Condo Nouveau De Guy F6CTP  Le 16-11-2015 à 18:57 sta

    Met le 10 en tête et le 22 en sortie de filtre
    Guy


Sujet : Renseignement Condo Nouveau De sebastien86  Le 16-11-2015 à 19:01 sta

    Ok merci Guy.


Sujet : Renseignement Condo Nouveau De sebastien86  Le 17-11-2015 à 08:40 sta

    Autre petite question, sur ma dernière HT (celle qui va directement au transfo MF), peut on mettre un condo polarisé de 85°C ? ou c'est déconseillé ?


Sujet : Renseignement Condo Nouveau De omale 13  Le 17-11-2015 à 12:45 sta

    bonjour
    oui bien sur du moment qui ce trouve pas contre une lampe
    tu peut mettre un 85° en température


Sujet : Renseignement Condo Nouveau De sebastien86  Le 24-11-2015 à 16:12 sta

    2 petites questions ...

    1/ un condo en parallèle du primaire du TS (HP) soit celui qui va à la plaque de la finale d'un coté et de l'autre vers la HT. C'est quoi son utilité ?

    2/ si ce condo est placé entre la plaque de la finale et la masse Est-ce pareil ? et son utilité ?

    Merci d'avance ...


Sujet : Renseignement Condo Nouveau De Jacques (webmestre)  Le 24-11-2015 à 16:17 sta

    Il empêche l'étage final d'entrer en oscillation et étouffe un peu les aigues.

    Entre la masse ou la HT, le rôle est le même mais c'est plus fiable de le relier à la HT.


Sujet : Renseignement Condo Nouveau De sebastien86  Le 24-11-2015 à 16:19 sta

    Ok merci bcp du renseignement


Sujet : Renseignement Condo Nouveau De sebastien86  Le 25-11-2015 à 07:51 sta

    Autre question, j'ai un double condo de filtrage, d'un poste de 1958, en tube alu, (2x50F), qui affiche au capacimètre les bonnes valeur. Que dois-je faire ?
    Par précaution les changer d'office ? ou puis-je l'utiliser et le laisser dans le poste ?


Sujet : Renseignement Condo Nouveau De omale 13  Le 25-11-2015 à 08:38 sta



Sujet : Renseignement Condo Nouveau De sebastien86  Le 25-11-2015 à 09:08 sta

    Ok donc je m'en doutais un peu il me faut un pont RLC de sorte à déterminer son courant de fuite. Le capacimètre ne dis pas tout.
    @ omale 13 : merci pour les lien.


Sujet : Renseignement Condo Nouveau De bthiry  Le 25-11-2015 à 09:55 sta

    sans pont de mesure, on peut facilement mesurer le courant de fuite en connectant le condensateur à travers une résistance ( par exemple 10k) à une source de haute tension. on connecte son voltmètre aux bornes de la résistance.
    Après quelques minutes, le condensateur est chargé et la tension aux bornes de la résistance doit tendre vers zéro.... la mesure de cette tension permet de calculer le courant de fuite du condensateur: Ifuite = Umesuré/R

    Si les condensateurs n'ont pas été mis sous tension depuis longtemps, il faut d'abord les reformer, càd les connecter via une résistance à une source de tension variable. on commence par une tension faible, on mesure le courant de fuite lorsque celui-ci devient négligeable, on augmente un peu la tension et on recommence, jusqu'à atteindre la tension max. supportée par le condensateur.


Sujet : Renseignement Condo Nouveau De sebastien86  Le 25-11-2015 à 10:09 sta

    Ok j'ai bien compris.
    Bon faut que je me fasse une alim HT et effectivement le testé comme sur les montages de carnet tsf.
    Merci pour les infos.


Sujet : Renseignement Condo Nouveau De omale 13  Le 25-11-2015 à 17:56 sta

    re
    @ Sébastien. j'ai fait exprès de mettre le lien pour
    que tu te confectionne cet outil bien utile pour
    les condo


Sujet : Renseignement Condo Nouveau De sebastien86  Le 04-11-2017 à 20:05 sta

    Bonjour à tous,

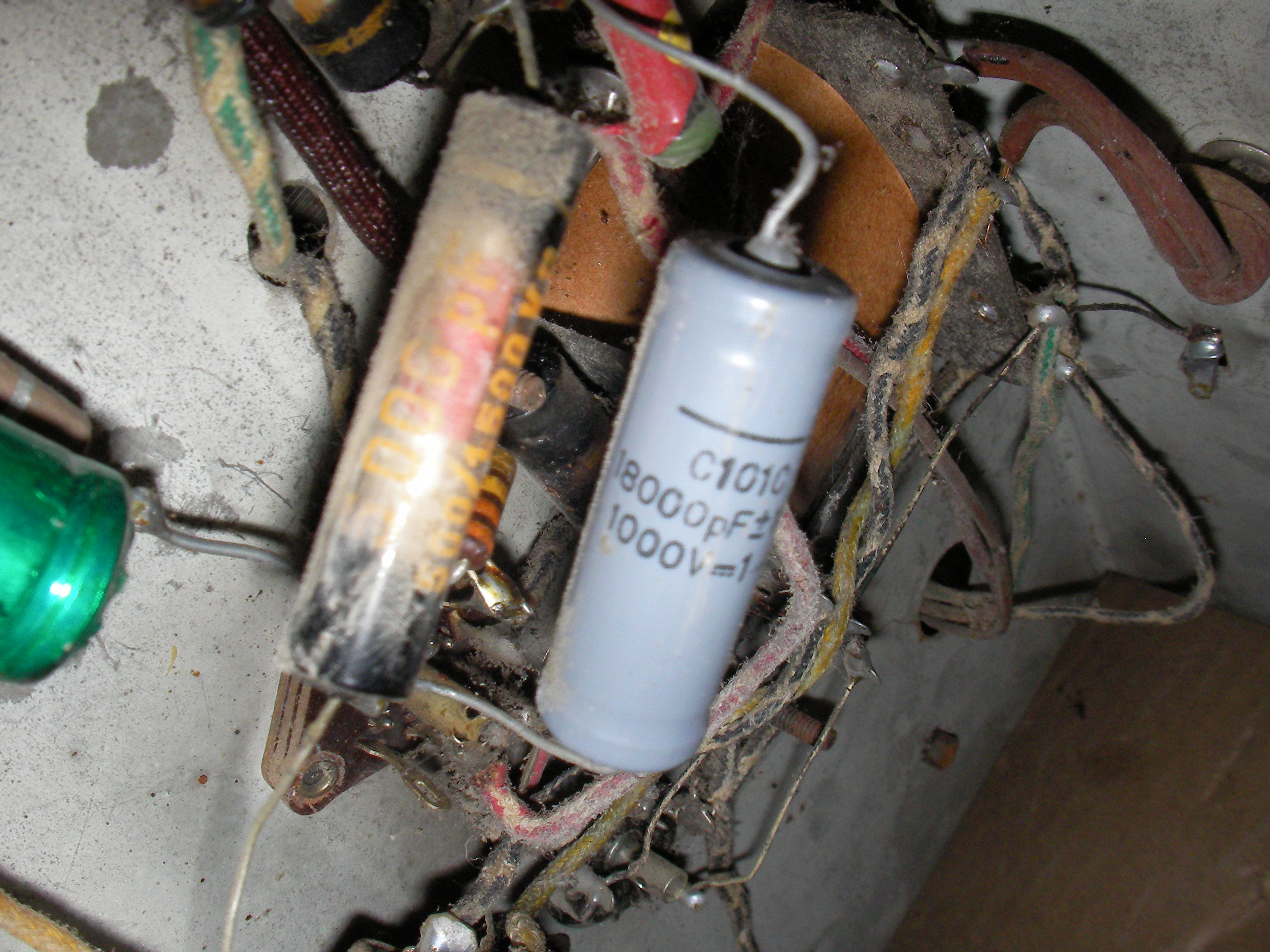

    Peut-on me confirmer que ce condo de 18 nF n'est pas polarisé ?
    Que c'est bien un condo classique.
    Merci d'avance.




Sujet : Renseignement Condo Nouveau De Jacques (webmestre)  Le 04-11-2017 à 20:08 sta

    C'est du non polarisé. Vous auriez pu créer un nouveau sujet plutôt que ce sujet de 2014.


Sujet : Renseignement Condo Nouveau De sebastien86  Le 04-11-2017 à 20:17 sta

    Merci de la réponse.
    Ok j'ai pris note pour les prochaine questions jacques.


Sujet : Renseignement Condo Nouveau De Michel87  Le 04-11-2017 à 20:19 sta


    Bonsoir,

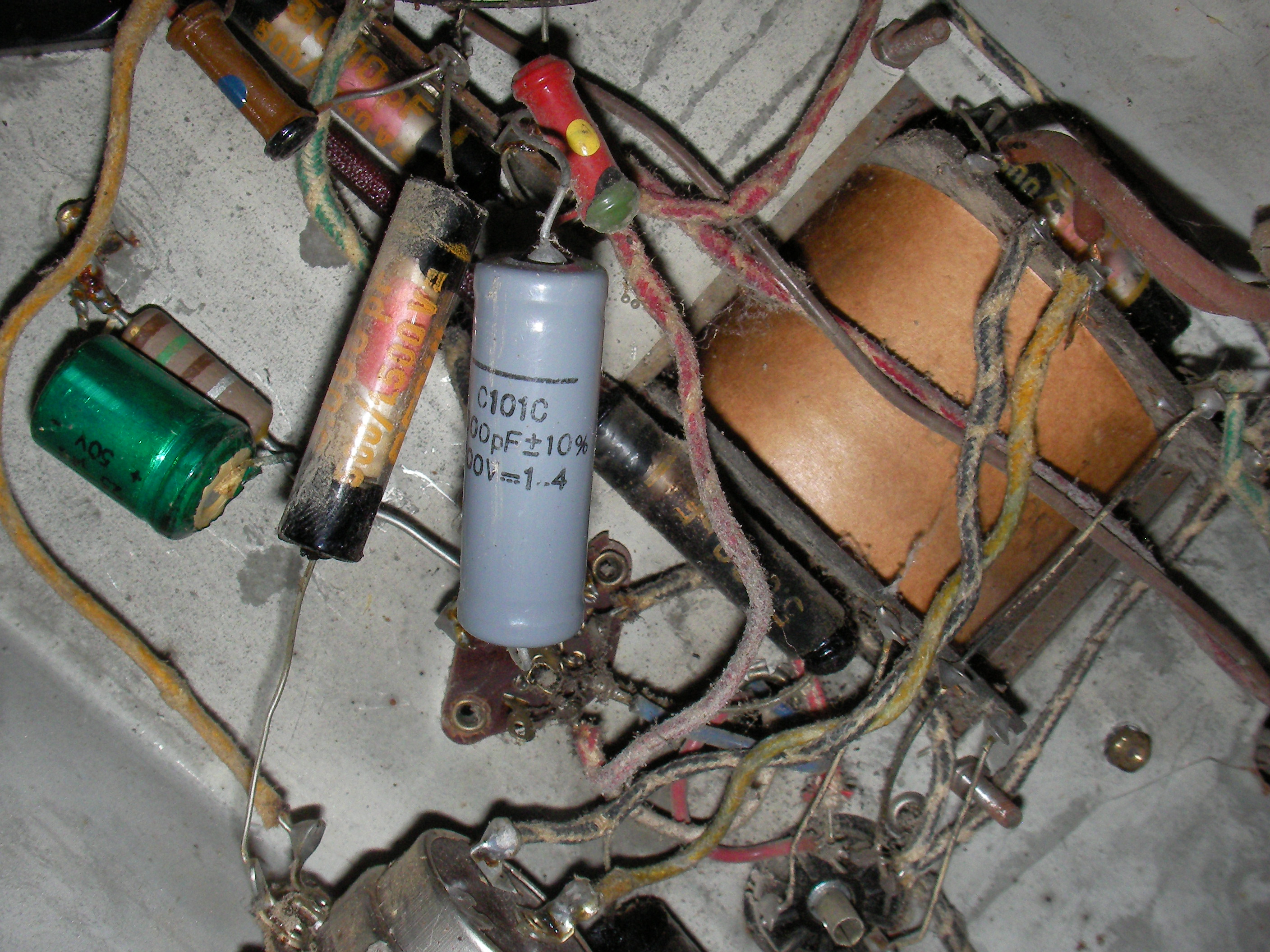

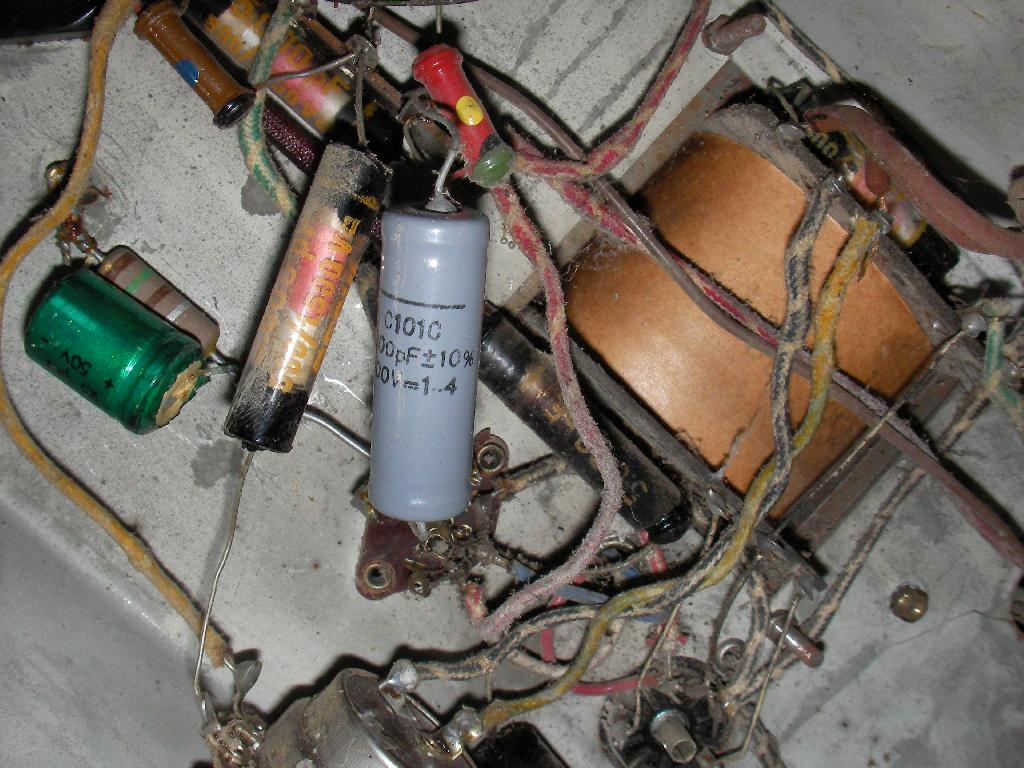

    La capa verte (à gauche de celle de 18nF dont on parle) est à suspecter, il semblerait qu'elle ait bavé
