| Sujet : reseau resistances Nouveau | De yoyo05 Le 04-12-2014 à 12:28 sta |
|
Bonjour à tous! Je recherche un petit reseau de resistances monté sur un multimetre CHAUVIN ARNOUX CA5030 (les references inscrites dessus sont: BS3154000 524283). Quelqu'un le possederait t'il? Merçi pour votre aide
|
|
| Sujet : reseau resistances Nouveau | De murena Le 04-12-2014 à 13:41 sta |
|
Bonjour
J'ai pas mal de ces bêtes la mais...
Je ne connais pas du tout ce type de marquage (je connais xx-x-xxx) mais en mesurant on doit pouvoir donner la valeur unitaire, ainsi que le cabling interne (en général indépendantes ou une patte commune- la n1)
|
|
| Sujet : reseau resistances Nouveau | De yoyo05 Le 04-12-2014 à 19:40 sta |
|
Bonsoir, merçi d'avoir repondu.... Le reseau comporte 6 resistances associées en serie avec un point commun. Leurs valeurs s'étendent à: 100 ohms, 1KO, 10KO, 100KO, 1MO, 10MO... Probleme: ces resistances sont associées avec d'autres en parallele.... C'est un casse tete chinois pour les calculer, seule solution, c'est de le remplacer (içi, la tolerance doit etre de 1%, voire meme 0.5%).....Sniff!
|
|
| Sujet : reseau resistances Nouveau | De murena Le 04-12-2014 à 21:25 sta |
|
Je n'ai pas connaissance de réseaux de résistances (SIL) qui contienne des valeurs différentes.
Une fois déterminé la valeur je vérifierai la précision, je ne sais pas trop ce que j'ai, j'en ai des centaines, j'ai récupéré un stock d'un professionnel qui arrêtait tout ce qui n'est pas CMS.
|
|
| Sujet : reseau resistances Nouveau | De Guy F6CTP Le 04-12-2014 à 23:44 sta |
|
Bonsoir,
Bien sur que si : pas mal de contrôleur possède la série de résistances du diviseur sous forme intégré.
Guy
|
|
| Sujet : reseau resistances Nouveau | De murena Le 04-12-2014 à 23:47 sta |
|
C'est l'explication de la notation ? Comment les différencier des réseaux "normaux"
|
|
| Sujet : reseau resistances Nouveau | De yoyo05 Le 05-12-2014 à 19:52 sta |
|
Bonsoir à tous! Probleme resolu: j'ai reussi à trouver un reseau de resistances identique au mien.....
|
|
| Sujet : reseau resistances Nouveau | De murena Le 05-12-2014 à 20:22 sta |
|
Bonsoir,
Super, une histoire qui finit bien ! Pour l'info ou l'avez vous trouvée ? J'avais regardé chez Digi et RS. Mais seul le premier en avait quelque unes en valeurs panachées.
|
|
| Sujet : reseau resistances Nouveau | De bannane32 Le 02-07-2018 à 09:12 cms |
|  |
Bonjour,

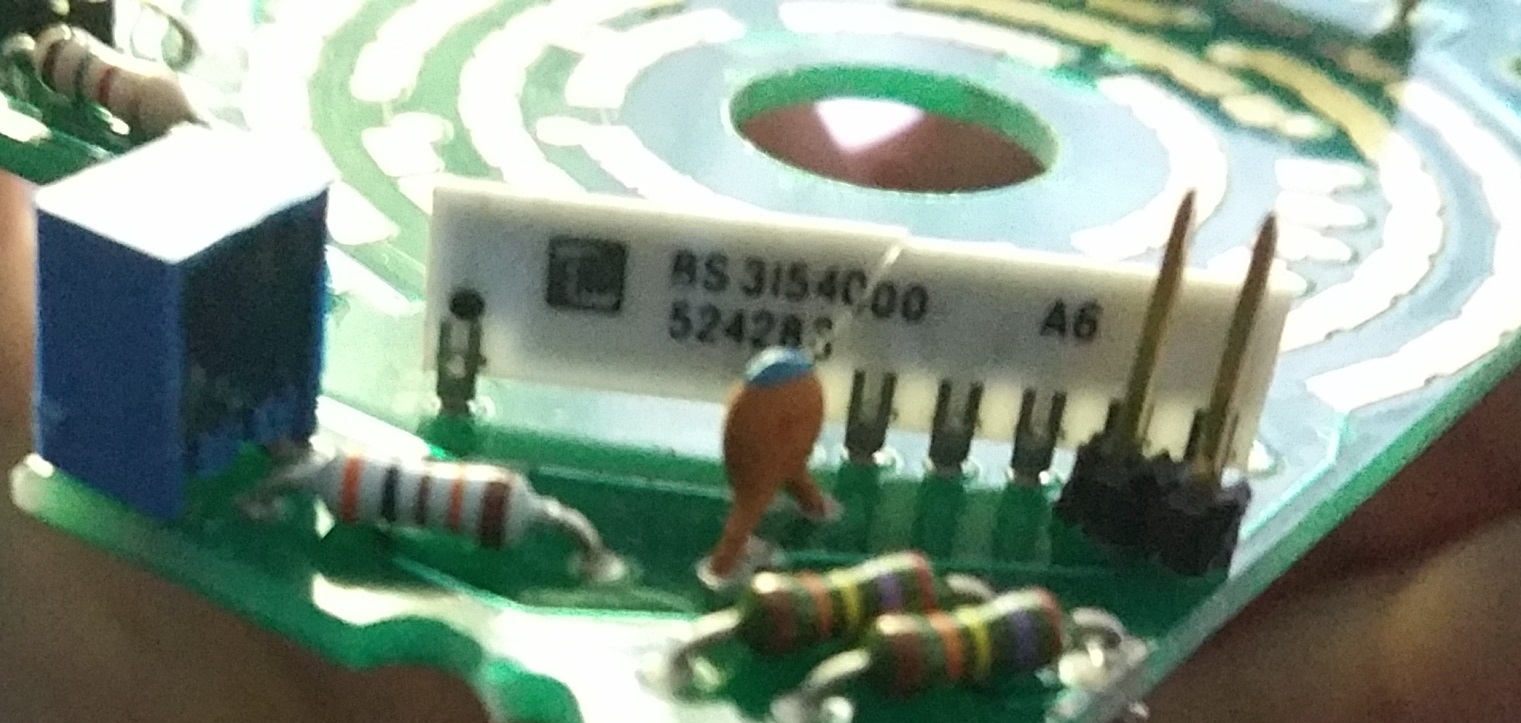

Je vois que le sujet date de quelques années, mais je suis exactement dans la même situation. Je recherche un réseau de résistances avec la même référence BS3154000 524283 A6 pour un multimetre Chauvin Arnoux.
J'ai la doc du multimètre qui indique bien les caractéristiques : 9MO, 900k, 90K, 9K, 900, 100 / Ref : 524 283-00
J'ai trouvé un équivalent chez vishay CNS471A6, mais à 50€ pièce  je préfère racheter un multimètre ...
https://www.alliedelec.com/m/d/847af63fd653c674ad04d91afd7c1d37.pdf
yoyo05, peux tu m'indiquer où tu as acheté le tiens ?
Merci d'avance
Julien
| |
| |
|
| Sujet : reseau resistances Nouveau | De Schoser Le 02-07-2018 à 12:05 sta |
|
Bonjour,
à bannane32 :
Chez AliExpress l'on peut acheter des Lots de Résistances (toutes valeurs) à 1% à environ 2 centimes la pièce ?
Avec un tel lot tu fabriques le ''reseau de resistances'' facilement et sans problème !
Bonne bidouille pas chère...
Amicalement,
|
|
| Sujet : reseau resistances Nouveau | De bannane32 Le 02-07-2018 à 14:38 sta |
|
salut Schoser, c'est ce que je pensai faire, ca devrait le faire  si je ne trouve pas d'équivalence.
|
|
| Sujet : reseau resistances Nouveau | De bthiry Le 02-07-2018 à 23:58 sta |
|
à voir votre photo, il n'y a sans doute qu'une seule résistance de la chaine qui est coupée.
sans doute la 9M (car la plus longue)
Benoît
|
|
| Sujet : reseau resistances Nouveau | De Schoser Le 03-07-2018 à 12:01 sta |
|
Bonjour,
à bthiry :
''voir votre photo, il n'y a sans doute qu'une seule résistance de la chaîne qui est coupée.
sans doute la 9M''
En admettant que ce soit cela ?, pour remplacer la Résistance, il la connecte (souder) comment dans le haut du module cassé ?
- pas réalisable ?
Amicalement,
|
|
| Sujet : reseau resistances Nouveau | De Michel87 Le 03-07-2018 à 13:33 sta |
|
Bonjour,
Si il n'y a qu'une résistance coupée ( ce qui serait une chance ), il est toujours possible de faire un essai en connectant une résistance de cette valeur aux deux cosses correspondantes du réseau.
Ça ne coute pas cher d'essayer...
Question: comment peut-on expliquer la casse du circuit?
|
|
| Sujet : reseau resistances Nouveau | De Jacques (webmestre) Le 03-07-2018 à 14:56 sta |
|
C'est bien souvent la mesure de tensions alternatives élevées qui crée cette panne.
|
|
| Sujet : reseau resistances Nouveau | De F6FLC Le 03-07-2018 à 15:41 sta |
|
Bonjour,
perso, j'ai cramé un multimètre de labo Keythley 179 en mesurant aux cul d'un tube cathodique d'un oscillo Schlumberger
le multimètre a fait pschiiiiiiiiiiiiiiiiit
poubelle
Michel...
|
|
| Sujet : reseau resistances Nouveau | De F5LJJ Le 03-07-2018 à 17:32 sta |
|
C'était surement un multimètre ''tombé du camion''
Jean-Louis
|
|
| Sujet : reseau resistances Nouveau | De bthiry Le 03-07-2018 à 20:03 sta |
|
@ schoser,
j'essayerai de
1)soit couper à la pince en laissant en place la cosse le morceau de gauche sur la photo,
puis souder entre cette cosse et le côté de la cosse suivante toujours reliée au reste de la chaîne une R de 9m,
2)soit tout laisser en place et souder de même sur les cosses, pour garder la réf de la chaîne de résistance.
Benoît
|
|
| Sujet : reseau resistances Nouveau | De bannane32 Le 03-07-2018 à 22:01 sta |
|
Bonsoir,
Merci pour vos retours, j'ai démonté le réseau de résistance, je n'ai pas de Ohmmètre sous la main mais la section Ohmmètre semble encore fonctionner sur mon multimètre
Pourquoi est ce que cela s'est cassé, aucune idée, ça n'a pas l'air d'avoir cramé. J'avais depuis quelques temps des faux contacts lors des mesures, et en le démontant j'ai découvert ce réseau de résistance cassé.
Je peux en effet lire des valeurs sur la première partie qui n'est pas cassée entre les différentes pattes, mais dans ma compréhension du fonctionnement la division se fait entre le point cassé et les 6 autres points pour avoir les 6 valeur. C'est un circuit imprimé sur plaque céramique donc pas réparable. Je vais voir si je peux faire un pont ou une réparation ... mais si c est pour avoir un appareil non fiable, c est pas super.
J'avais eu ce multimètre neuf il y a pas loin de 25 ans ... il a toujours fonctionné, et même si il ne vaut plus grand chose, je voulais essayer de le réparer.
Je suis étonné de ne pas trouver de pont diviseur équivalent à part celui de Vishay qui coûte un bras
Julien
|
|
|
