Sujet : Filtres KVG Nouveau De jean-luc beulaygue  Le 06-04-2013 à 19:30 sta

    bonsoir

    je recherche les caractéristiques des filtres KVG suivants :

    XF-150 S 04
    XF-9 S 44

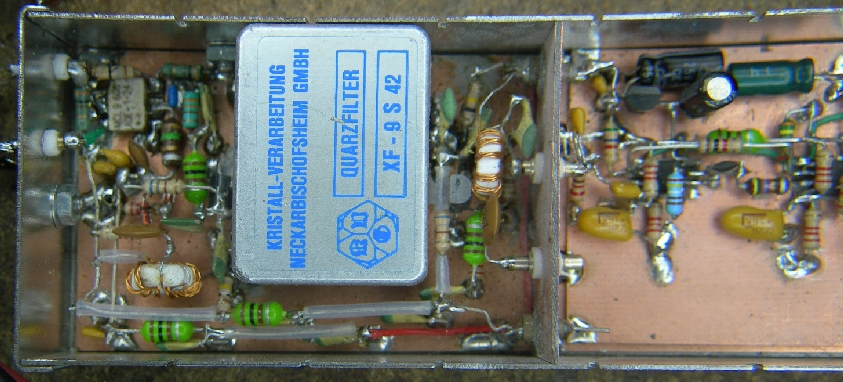

    XF-9 S 42
    XF-9 S 43

    par avance un grand merci


Sujet : Filtres KVG Nouveau De Grenouille  Le 06-04-2013 à 20:42 sta

    Eh eh, salut visage pâle!

    J'ai mesuré les miens, car je n'ai rien trouvé sur internet, même chez KVG.
    Ces filtres étant de provenance surplus militaire, ça n'est pas vraiment étonnant.
    Avec le tracking de l'analyseur de spectre, et une adaptation résistive variable de chaque côté, les résultats pour les 3 filtres 42,43 et 44 donnent ceci:
    S42: bande passante=+/- 3k6 à -3db : fréquence centrale 9.000000 MHZ
    S43: +/-1K55 à -3db : 8.998200 MHZ
    S44: +/-1K55 à -3db : 9.001800 MHZ

    Capa d'entrée et de sortie: 25 pF
    Z entrée/sortie 560 ohms (mesurés)

    Pour le 150 S04, c'est un 150 Mhz, mais je n'ai rien à son sujet.




Sujet : Filtres KVG Nouveau De jean-luc beulaygue  Le 06-04-2013 à 23:35 sta

    re

    merci, j'ai fait aussi des recherches pour le 150 s04 comme vous je n'ai rien trouvé, mais effectivement (150) 150 Mhz, pour la B.P je vais faire des mesures.
