Sujet : ampli lampe gougeon Nouveau De ZENER  Le 17-10-2012 à 16:37 sta

    Bonjour a tous voila je vient de récupéré 2 Ampli a lampes de Marque GOUGEON plus un haut parleur a excitation je suie a la recherche du schéma si vous pouvez m'aider merci d'avance . Cordialement DANY[:Hi:]


Sujet : ampli lampe gougeon Nouveau De Marcel Bourguinet  Le 17-10-2012 à 17:25 sta

    Se sont des amplis de forain.

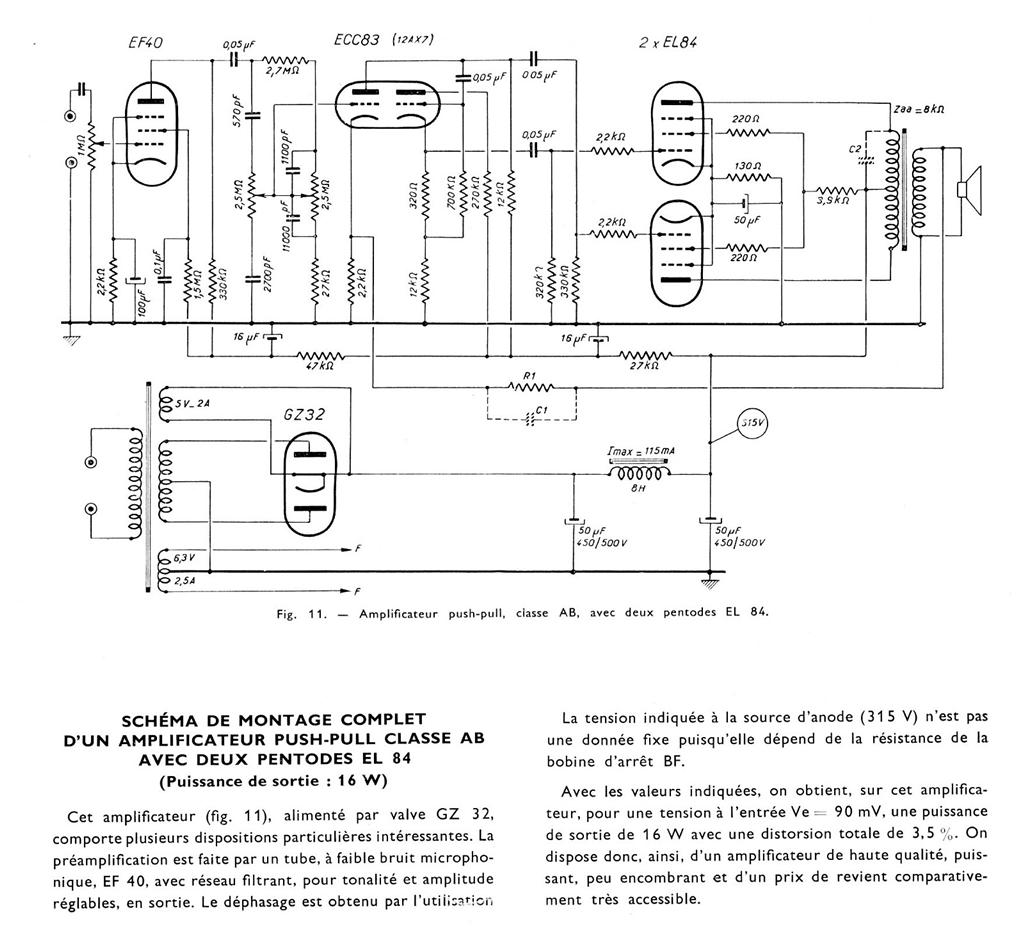

    Ça devrai ressembler au schéma ci-contre >>>>>>>>>>>>>>>




Sujet : ampli lampe gougeon Nouveau De slouptoouut  Le 17-10-2012 à 18:19 sta

    Bonjour,

    oui, ce sont des amplis de sonos "bourrins" , destinés aux forains, au manèges bruyants ...
    Le schéma donné correspond a peu pres aux modèles de moyenne puissances, il y a d' encore bien plus balèses !

    Attention:

    ne jamais faire fonctionner sans HP en sortie (risque de destruction du T S )
    ne jamais toucher les tétons des 807 (750 à 800 V, danger de mort !)
    utiliser des gros HP tres puissants, au mimimum un 31 cmet encore, un bons gros 38 de 200 à 300W sera mieux ...( Ces amplis sont tres puissants et sorte beaucoup de basses ! un HP ordinaire sera bien malmené et serai rapidement détruit ! )

    ( je n'en conseille pas l'essai , un soir, dans un petit appartement ... ou alors avec un casque antibruit ! et en s'attendant , si l'essai a été assez long et a ameuté le quartier ...a voire débarquer les flics !)

    sloup


Sujet : ampli lampe gougeon Nouveau De furet91  Le 17-10-2012 à 18:23 sta

    bonjour:-):-)
    oh la la ! c'est du lourd ce matériel conçu pour un usage forain c'est solide et bien fabriqué.
    il serait intéressant d'avoir quelques informations sur les tubes de l'étage de sortie qui l'équipent ça permettrait de l'identifier.
    Les plus gros modèles destinés aux manèges d' auto tamponneuses étaient équipés de redresseurs à vapeur de mercure et de 4,6 voir 8 tubes 4Y25 ( 807 ) en sortie
    bonne soirée
    christian


Sujet : ampli lampe gougeon Nouveau De YM  Le 17-10-2012 à 18:29 sta

    Il a un air de Bouyer ce schéma :-)


Sujet : ampli lampe gougeon Nouveau De wizhard  Le 17-10-2012 à 18:32 sta


    Je connais assez bien ces bestiaux, aller les dépanner sur les "métiers" dans les coffres du camion (avec les pieds dans la flotte) est une expérience enrichissante (quand on y survit !!)
    à part ça c'est quasi-increvable, construit comme un panzer, mais attention du côté des 807 ça mord....
    C'est tout sauf de la Hifi, la bande passante est si fortement (et volontairement !) cabossée qu'on reconnait ce "son" dès qu'on l'entend. Le genre zim zim boum boum.....ça convient parfaitement à un "tournant" ou un "scooter".
    Si ma mémoire ne me trahit pas Gougeon en faisait aussi d'un peu moins "corrigés" pour les bals forains, mais moins puissants.

    Dans le même genre il y avait aussi Ivanoff, encore plus monstrueux. dans les 2 cas construction quasi-artisanale.

    Bonne bidouille. je me répète, les tensions sur les plaques des 807 sont létales. Prudence !!
    CDT Daniel.


Sujet : ampli lampe gougeon Nouveau De furet91  Le 17-10-2012 à 18:40 sta

    bonjour.

    pour JM il me semble que le schémas proposé plus haut fait partie d'un bouquin des éditions radio dont je dois avoir 2 versions différentes une des années 40 et l'autre des années 60
    c'est vrai que ça ressemble beaucoup aux produits de Montauban


Sujet : ampli lampe gougeon Nouveau De Filoch+....  Le 17-10-2012 à 18:42 sta

    C'est du "BOUYER" La derniere version ST 150 ils y en avaient plusieurs a la gare de l'Est a Paris !c'est du beau matos! "Gougeon" c'est la version "Tank Ruscoff"les HP doivent etre solides 'souvent des caissons 'Bass-Reflex equiper de 2 de + 50 cm8oI

    Salut Crcri!

    Filoch.....:-)


Sujet : ampli lampe gougeon Nouveau De wizhard  Le 17-10-2012 à 19:05 sta


    Le schéma est effectivement celui d'un Bouyer, on reconnait bien les symboles micro et pu utilisés par eux.

    Je crains fort que des schémas de Gougeon ne soient difficiles à trouver. non seulement cette boite rechignait à les fournir (j'avais essayé !!) mais de plus il ne s'agissait pas de construction en série, chaque modèle était construit à la demande et devait avoir des "particularités". La bande passante était travaillée pour un fonctionnement en plein air.

    Les enceintes (bass reflex) étaient souvent équipées de gros "Ferrivox" à excitation de 150 à 200 W.


Sujet : ampli lampe gougeon Nouveau De Marcel Bourguinet  Le 17-10-2012 à 19:19 sta

    Oui cet ampli est un Bouyer de 150W. Il est tiré de ce site: Voilà


Sujet : ampli lampe gougeon Nouveau De Adams  Le 17-10-2012 à 19:41 sta

    Bonsoir
    Sur ce site je vois :
    "Ampli 16 W EL84 Push Pull Miniwatt 1953"
    Je ne vois pas tellement comment fonctionne le déphaseur.


Sujet : ampli lampe gougeon Nouveau De Adams  Le 17-10-2012 à 19:48 sta

    Schéma




Sujet : ampli lampe gougeon Nouveau De YM  Le 17-10-2012 à 19:57 sta

    << Je ne vois pas tellement comment fonctionne le déphaseur. >>

    Moi non plus !
    Certainement une coquille dans la recopie du schéma: la grille de l'EL84 du bas devrait recevoir le signal depuis l'anode de la deuxième section de l'ECC83, pas depuis la première.
    On aurait alors un classique déphaseur cathodyne.
    Par ailleurs, les résistances de charges sont bien faible et conviendraient mieux à une ECC82.

    Yves.


Sujet : ampli lampe gougeon Nouveau De Adams  Le 17-10-2012 à 20:53 sta

    C'est ça ,avec la 270 K à relier à la plaque de la triode de gauche.


Sujet : ampli lampe gougeon Nouveau De KAISER  Le 17-10-2012 à 21:33 sta

    bonsoir merci de vos renseignement je vous donne la référence des lampes: une EF 86. une ECC 82. deux EL 503. quatre 807. et pour les trois redresseurs ils ont été remplacé par des pond de diode donc la référence est SILEC 110B8. Le premier schéma est bien celui de l'ampli BOUYER ST150 j'en possède déja un, peut etre avec c'est renseignement quelqu'un a le schéma de l'ampli GOUGEON. Merci d'avance [:Hi:]


Sujet : ampli lampe gougeon Nouveau De YM  Le 17-10-2012 à 22:04 sta

    << C'est ça ,avec la 270 K à relier à la plaque de la triode de gauche. >>
    Ah oui, c'est mieux comme ça !


Sujet : ampli lampe gougeon Nouveau De crilemans  Le 18-10-2012 à 10:48 sta

    Bonjour à tous.

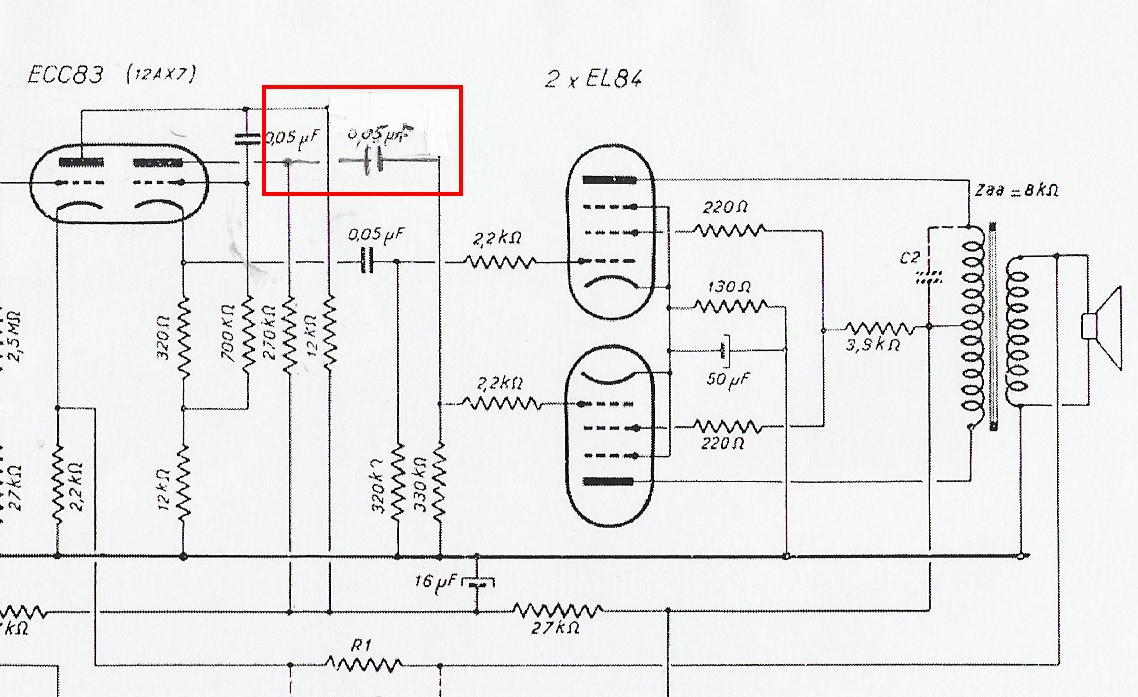

    Si j'ai bien compris, il faut corriger le schéma comme indiqué en pièce jointe.
    En cas contraire merci de rectifier.

    crilemans




Sujet : ampli lampe gougeon Nouveau De Grenouille  Le 18-10-2012 à 10:57 sta

    C'est presque ça!

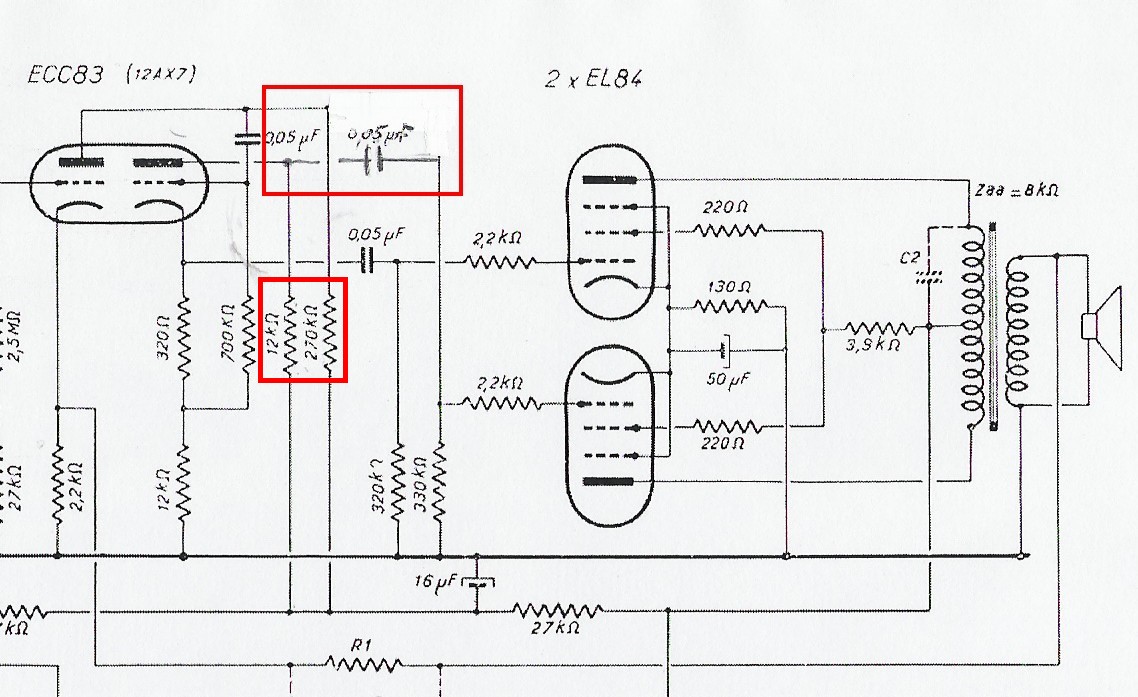

    Plus qu'à permutter la valeur de la 12K avec la 270K, et ce sera parfait.

    Dans le cathodyne, la résistance de cathode est sensiblement égale à celle d'anode. ;-)


Sujet : ampli lampe gougeon Nouveau De crilemans  Le 18-10-2012 à 13:31 sta

    Merci Grenouille.

    crilemans


Sujet : ampli lampe gougeon Nouveau De crilemans  Le 18-10-2012 à 13:57 sta

    @ Grenouille.

    Ce coup-ci, ça doit être bon.

    crilemans




Sujet : ampli lampe gougeon Nouveau De f6cer  Le 18-10-2012 à 14:22 sta

    Bonjour
    c'est le genre de schéma jamais monté , jamais essayé , avec des valeurs complètement tordues , ça ressemble à du Raffin dans le HP à la belle époque payé au nombre de pages publiées ...du grand n'importe quoi !
    oubliez ça bien vite [:ouin:]


Sujet : ampli lampe gougeon Nouveau De Adams  Le 18-10-2012 à 14:23 sta

    Bonjour
    C'est ça .


Sujet : ampli lampe gougeon Nouveau De wizhard  Le 18-10-2012 à 14:45 sta



    Meuhhnon, ça c'était la grosse astuce pour vendre du papier et "fidéliser" le lecteur....des descriptions bourrées d'erreurs, et des correctifs sur parfois 4 numéros à la suite !!

    ça avait au moins le mérite de pousser à réfléchir, quand les "erreurs" n'étaient pas trop graves et n'avaient pas provoqué d'explosions.....

    Radio plans en était un grand spécialiste, le bon plan quoi.....

    @ Zener j'ai posé la question à un copain forain, il utilisait du "Gougeon" mais n'a jamais vu passer un schéma.....


Sujet : ampli lampe gougeon Nouveau De ZENER  Le 18-10-2012 à 16:00 sta

    Bonjour wizhard merci pour ton renseignement a plus;-)


Sujet : ampli lampe gougeon Nouveau De tchobane  Le 20-10-2012 à 03:51 sta

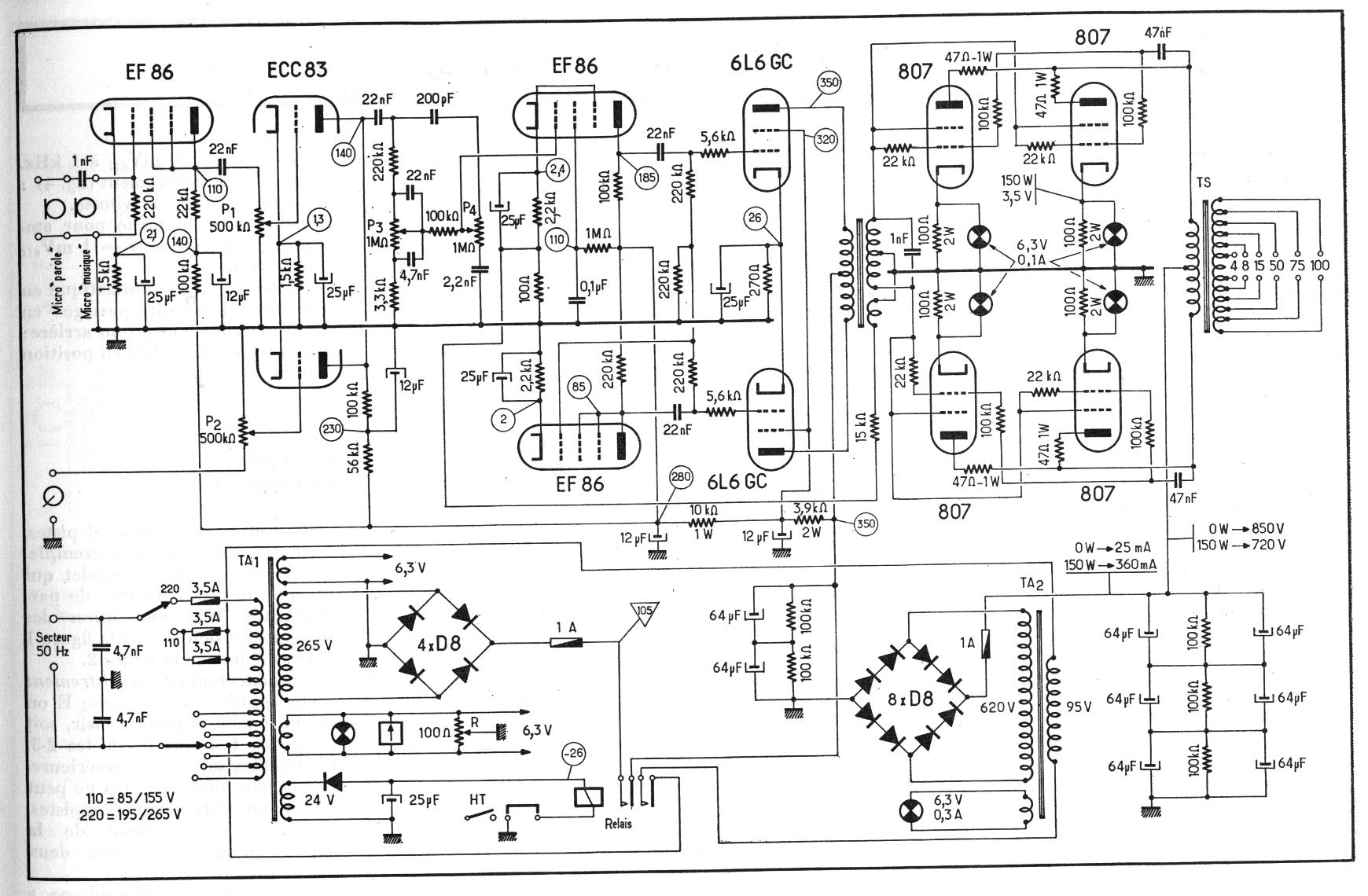

    si vous avez des 807 c est pas le mémé schéma -- c est encore une autre cuisine --il faut a tout prix chercher un schéma qui correspond .. si vous avez la collection de radio pratique il publiait des shemas avec le quadruple 807 plutôt bien fait qui sait il se peut que ce fu une copie de votre ampli ..


Sujet : ampli lampe gougeon Nouveau De tophe88  Le 04-01-2013 à 11:48 sta

    [:Hi:]Bonjour a tous je suis nouveau sur ce forum,je viens posté car moi même je possede deux amplis gougeon que j'ai restoré il y a quelques années de cela et je possede le préampli qui va avec,pour ce qui concerne le schéma c'est peine perdu,impossible de l'avoir,par contre c'est de l'ampli fabuleux 240watts en classe ab1 ( double pushpull de 807 ) drivé par deux EL503 et en entrée un déphaseur de schmitt ( 1 EF86+1ECC82 ),je les utilise avec une sortie numérique via un pc ,;-)ca décoiffe!! pour ceux qui en possede il faut vraiment les concervés car cela a été fabriqué sur mesure donc pas de fabrication en série!
    Je suis passioné d'amplis a tubes et tous ce qui va avec les tubes depuis l'age de mes 14 ans et je vois que c'est encore tendances de nos jours,pourvu que ca dur8-)si quelqu'un souhaiterais avoir des infos techniques sur ces fameux amplis de forains faites moi signe et ca sera avec plaisir de vous donnés des infos et pourquoi pas de l'aide;-)

    Christophe


Sujet : ampli lampe gougeon Nouveau De f6cer  Le 04-01-2013 à 13:51 sta

    Bonjour
    Magnifique ampli classe "B" zéro bias facile à reconnnaitre : les écrans des 807 sont attaqués avec les grilles de commande
    par contre comme dit wizhard si l'on n'a pas une paire de Ferrivox 46cm on casse tout ce qu'on veut [:ouin:]


Sujet : ampli lampe gougeon Nouveau De tophe88  Le 04-01-2013 à 14:36 sta

    Bonjour f6cer,a mémoire si elle ne me fait pas défaut,il me semble que sur mes mesures j'obtenais -27,5 volts pour le bias sur chaque 807 et la tension anodique tourne autours de 600 volts par 807 également;-)


Sujet : ampli lampe gougeon Nouveau De f6cer  Le 04-01-2013 à 16:33 sta

    Re
    pour sortir beaucoup de watts avec des 807 ou P17W ou 5933 il faut ... beaucoup de volts
    http://www.mif.pg.gda.pl/cgi-bin/vs4.pl
    on atteint 240W pour quatre tubes seulement en classe AB2 avec 750V anode (en charge) et seulement en régime intermittent
    ou alors en classe"B" zéro bias : les tubes sont montés en triodes avec attaque sur les grille écran et dérivation sur les grilles de commande par une 22K ; il faut aussi au moins 750V anode ! Le défaut : il faut une tension d'attaque importante (d'ou les deux EL503 en push-pull ) avec une faible résistance interne (d'ou la contre-réaction)
    n4trb.com/AmateurRadio/RCA_Ham_Tips/issues/rcahamtips0702.pdf
    Attention , la 807 est seulement une dérivée un peu plus solide de la 6L6 avec l'anode sur le haut et un meilleur isolement : si l'on regarde de près la plaque d'une 807 et la plaque d'une 6L6, elles se ressemblent comme deux gouttes d'eau ;-)


Sujet : ampli lampe gougeon Nouveau De tophe88  Le 04-01-2013 à 19:31 sta

    ;-)Exact autant pour moi j'ai ressorti de ce que j'avais noté a l'époque ou j'ai réstoré ces deux blocs c'est bien de la classe AB2! par contre nayant pas eu les enceintes d'origines je me suis fait sur mesure des caisson du genre costaud boomer de 46 avec une série de medium et tweeter d'ailleur ca ma valu un carreau fissuré:-D en fait c'est fait pour être dehors ou en grande salle!! Ok aussi pour la 807 effectivement c'est une 6L6 a la sauce renforcée!! d'ailleur la famille des 6L6 est grande il y a beaucoups de dérivés!!! bref ce sont des monstres mais pour rien aux monde je les revendrait ;-) en parlant de 6L6 je me suis fabriqué un ampli hifi a tubes bien sur a base de 6P3S il fait de fois 30 watts et la sonorité y est excellente:-) a savoir que la 6P3S est un tube de fabrication russe et a pas cher et qui est équivalent a la 6L6!

 Fichier
.ZIP



Sujet : ampli lampe gougeon Nouveau De XYZ du 56  Le 04-01-2013 à 19:59 sta

    Bonsoir,
    J'ai qq pb de compréhension: vous avez, pour certains, des amplis et/ou préamplis et vous dites qu'il n'est pas possible d'avoir le(s) schéma(s).
    En y passant un certain temps, vous pouvez le(s) relever... en évitant de faire des erreurs!
    Cela doit être possible, mais, peut-être, n'avez vous pas la volonté de vous embêter et préféreriez que d'autre(s) se fatigue(nt): elle est belle La France!!!
    Au boulot... pour vous même, il faut, de plus en plus souvent, se prendre en mains et ne plus se reposer sur les autres.
    D'autant que le jour où vos appareils seront en panne... sans schéma... bonjour!!!
    Certains ont dit que c'était construit comme du Rouzkoff: Depardieu ne vous sera d'aucun secours!
    Cordialement


Sujet : ampli lampe gougeon Nouveau De slouptoouut  Le 04-01-2013 à 20:10 sta

    Bonjour,

    effectivement , la solution est de relever le schéma , et sur un amplificateur à lampes et en cablage traditionnel, c'est relativement simple à suivre

    (bon, évidemment, il y a des cas ou c'est problématique, voire impossible ...notamment quand l'équipement est tres complexe, tres volumineux, et bourré de cartes avec des composants CMS et d'accessoires spéciaux , comme par exemple vouloir relever le schéma complet d'un centre d'usinage CNC 5 axes !)

    sloup


Sujet : ampli lampe gougeon Nouveau De tophe88  Le 05-01-2013 à 00:40 sta

    a l'attention de XYZ,quand vous avez la possibilité comme moi et bien d'autres personnes d'avoir entre vos mains même en mauvais etat( ce qui a été mon cas pour les deux amplis gougeon ) ,que vous êtes mordu d'amplis a tubes,que vous avez envie de le lui redonné une seconde vie et que par des heures et heures de recherche vous n'obtenez aucuns résultats,et de ne faire aucunes bêtises et bien c'est de se retroussé ces manche et de faire votre relevé de schema et du cout comme c'est cablé a l'ancienne cela ma permis de d'avancé et de les restorés sans problemes ! de plus vous savez aussi bien que moi qu'on est jamais aussi bien servi que par soi même:-p cela ne me choque aucunement d'ailleur c'est même compréhensible car il n'y a pas eu de fabrication en série pour ces amplis de forain voila tous;-)


Sujet : ampli lampe gougeon Nouveau De wizhard  Le 05-01-2013 à 10:01 sta


    Exact Tophe, j'avais pas mal d'amis dans le milieu forain et à ma connaissance Gougeon (père et fils !) travaillaient de manière artisanale et à la commande. Le schéma de base devait être toujours à peu près le même, mais avec des variantes souvent assez profondes selon le "métier" auquel l'engin était destiné.....Gougeon préférait envoyer quelqu'un sur les foires (souvent lui-même !!) plutôt que de fournir une doc aux dépanneurs locaux. Il n'y a pas tant de "foires" que ça......
    Je n'ai jamais eu l'intention d'en construire un , c'est pourquoi je n'ai jamais non plus tenté de relever le schéma. mais vu la taille des engins la difficulté ne devait pas être insurmontable.....
    Bonne restauration CDT Daniel.


Sujet : ampli lampe gougeon Nouveau De wizhard  Le 05-01-2013 à 11:35 sta


    Re....

    N’empêche que le travail de ces "artisans" sur la courbe de réponse était (et est sans doute toujours !) assez spectaculaire !!

    Prenez un "métier" comme une loterie, par exemple. C'est une remorque avec un côté ouvrant, un peu comme une boutique de marché, et ça ne peut pas faire plus que ce qui est autorisé sur la route, soit une dizaine de mètres. Donc les enceintes sont à moins de 5 m de l'emplacement du micro....Et pourtant il n'y a que très rarement du Larsen !!
    (aujourd'hui les disc-jockeys, et sans doute aussi les forains, ont des anti-larsen à analyse numérique. Mais à l'époque ça n'existait tout simplement pas !!)


Sujet : ampli lampe gougeon Nouveau De tophe88  Le 05-01-2013 à 12:01 sta

    ;-) tout a fait wizhard! et du cout comme c'est artisanal et qu'il avaient un grand savoir faire je pense que quelque part il y avait un secret professionel! je les avaient ramassé sur un trottoir ils etaient destinés a la casse,ils étaient certes en mauvais états mais avec de la patience j'ai réussi a les faire revivre et pour cela c'est vraiment génial!! ils ont une sonorité incroyable et bien sur comme tu le sait 240 Watts a tubes c'est une puissance colossale:-D peut-être qu'un jour j'aurais l'opportunité d'avoir les enceintes qui vont avec mais la.... dieu seul le sait;-)

    Christophe


Sujet : ampli lampe gougeon Nouveau De wizhard  Le 05-01-2013 à 12:23 sta


    Re....

    Je pense qu'il n'y a guère que dans les sonos de oufs pour automobiles, (tuning et tentative de records en DB actuellement à plus de 140, soit un 747 au décollage !!) qu'on pourrait trouver des Hp capables d'encaisser (et de restituer !!) des puissances pareilles. Ferrivox (qui était la première monte des Gougeon) n'existe plus, il faut voir dans les "Focal, Xplode" et autres.... l'ennui c'est que ce sont généralement des 4 ohms, (ce qui permet d'afficher des puissances invraisemblables sur les amplis !!) et que les "Gougeon" étaient souvent en 15 ohms, (meilleur facteur d'amortissement.) Il faudrait sans doute prévoir du "série-parallèle", bien qu'il existe des HP de 400 W ou plus... à double bobine.
    Les enceintes étaient de très classiques bass reflex, construites comme des blockhaus...


Sujet : ampli lampe gougeon Nouveau De slouptoouut  Le 05-01-2013 à 12:58 sta

    Bonjour,

    sinon, il y a les HP de grosses sono , en 38 ou 46 cm (mais attention , pas du B S T fabriqué en chine, vous allez les exploser ! il faut des HP de grosse sono pro ...)
    Il y a par exemple du J B L ou du Eminence qui encaisse ces puissances (en prenant large: prévoir le double, soit un boomer en 500W pour un ampli de 240W) et qui est en 8 ohms (pour 15 ohms, faire des groupement de 2 en série

    Apres, il faut le volume de charge (l'enceinte) adapté , et en bois tres épais , tres rigide (évidemment, en final, ça donne des enceintes gigantesques, ça prend une place folle, et il faut être deux pour les bouger ... )

    sloup


Sujet : ampli lampe gougeon Nouveau De Grenouille  Le 05-01-2013 à 13:03 sta

    Tout ça pour taquiner le Goujon...:op


Sujet : ampli lampe gougeon Nouveau De michel87  Le 05-01-2013 à 13:48 sta


    Pour le gougeon, la résistance de la ligne peut être négligée... :-D

    Bon, je suis déjà sorti [:ouin:]


Sujet : ampli transistor gougeon Nouveau De Passion Gougeon  Le 24-07-2017 à 21:59 sta

    Bonsoir,

    Je suis nouveau sur ce forum, mais se n'est pas nouveau que je vient vous lire! Etant un passionné du monde forain et du matériel forain je suis également passionné de la sono gougeon et de c'est constructions absolument fabuleuse! Bientôt je vais récupérez un ensemble gougeon préampli ampli et deux farandoles. L'ensemble marche super bien mais a quand même besoin d'un bon rafraîchissement.
